Культиватор своими руками

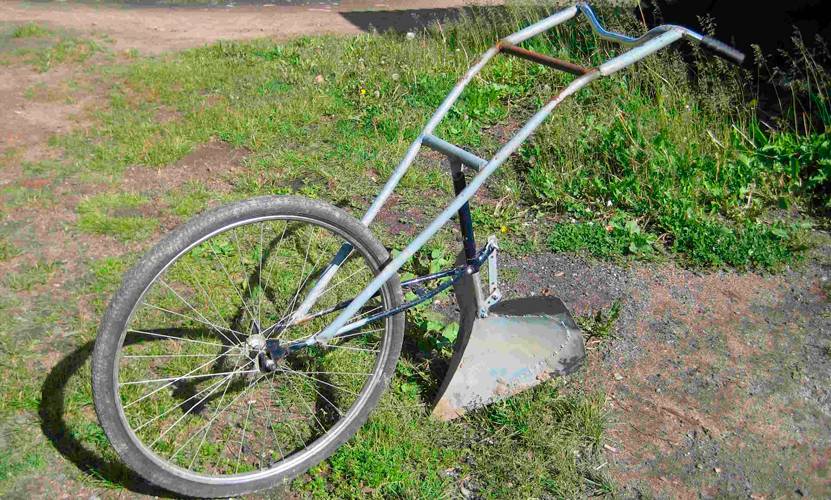

Как сделать ручной культиватор для обработки междурядий

Чтобы обработать узкие места между рядами, в первую очередь культиватор должен быть компактным. Для такой работы хорошо подойдет ручное устройство под названием «Еж». Имея все необходимые детали, его легко изготовить самостоятельно. Для сборки «Ежа» понадобятся: скоба П-формы с отверстиями, вал, черенок и колеса с шипами из металла.

• Чтобы мотоблок легко перемещался по участку, нужны хорошие колеса. Для этого берут стальные блины среднего размера и приваривают к ним металлические шипы. Шипы сделать легко, нужно заточить арматуру в форме конуса.
• На ось надевают готовые фрезы.
• Ось вставляют в скобу и фиксируют с двух сторон.
• К торцу скобы приваривают крепление и вставляют черенок.

Техника собрана и готова для культивации и прополки между рядами.

https://youtube.com/watch?v=B2_Gnt8sK2o

Из триммера

Обработать быстро и легко небольшую территорию поможет сделанный культиватор из триммера своими руками. Собрать его можно из подручных материалов: рабочего бензинового триммера, болгарки или сварки, садовых вил, трубки из стали.

• Для изготовления фрезы используют зубья от вил, которые загибают в нужную форму. Обычно почву рыхлят на глубину от 10 до 15 см, поэтому длина зубьев должна быть не более 15 см.
• Далее, делаем рабочую часть. Зубцы вил сплющивают на ширину около 1 см.
• Фрезы затачивают наждаком и закрепляют на круглом пятаке.
• Пятак диаметром 10 см должен быть идеально ровной формы. Фрезы в количестве трех штук располагают равномерно на пятаке. Если поставить больше трех штук, то аппарат окажется сильно перегруженным.
• Заключительная часть — это соединение основы с фрезами и триммер. Хорошо, если наконечник вала имеет резьбу. Тогда триммер к ней просто прикручивается.

Техника предназначена для рыхления почвы на небольшой глубине.

Изготовление мотоблока

Приступаем к изготовлению мотоблока:

1. Собираем раму: используем сварочный аппарат, целесообразно использовать цельный металл. Делаем конструкцию жесткой. Конструкция рамы состоит из двух лонжеронов, задние концы требуется изогнуть кверху, а передние скрепить сваркой. К задней части присоединяем блок управления с рычагами. Между собой лонжероны соединяем поперечными планками. Передняя планка будет играть роль подставки для трансмиссии и аккумуляторной батареи.
2. Место крепления мотора изготавливается в виде салазок, к боковым сторонам привариваются скобы, а к центру водопроводная труба диаметром 42 мм. К середине образовавшихся салазок крепится поперечная дуга, которая имеет отверстия для крепления двигателя и основания рамы. В передней поперечине рамы делается место для установки цепи натяжения, обеспечивающей работу редуктора.
3. Установка редуктора – важный элемент изготовления самодельного мотоблока. Редуктор выполняет преобразование энергии крутящего момента в более низкие скорости. Обычно редуктор устанавливается между двигателем и колесами. Существуют варианты самодельных мотоблоков, когда редуктор может быть использован не только для движения мотоблока, но и для работы бура, фрезы, пневмохода-самоделки и т.п.
4. Оснащаем двигатель воздушным охлаждением, используем электродвигатель, рассчитанный на 12 вольт.
5. Ставим колеса, не превышающие 10 дюймов. Шлицевые нарезки полуосей передают крутящий момент колесам. Чтобы улучшить сцепление колес с грунтом, можно установить специальный бандаж, изготовленный из проволоки или цепей – т.е. делаем грунтозацепы своими руками.
6. Устанавливаем выхлопную систему, которая остается без изменений. Несмотря на то, что существует возможность установки снятой с мотоцикла выхлопной, можно сделать выхлопную собственными руками. Потребуется труба, из которой будет сделан патрубок, и банки–глушители. Переходник между патрубком и глушителем должен изготовит токарь, самостоятельно сделать этот узел крепления невозможно.
7. Подготавливаем место для топливного бака, который можно сделать собственноручно: подойдет любая пластиковая канистра, емкостью не менее 5 литров. В канистре проделывается отверстие и выводится специальный шланг, по которому будет транспортироваться горючее.
8. Соединяем агрегаты и узлы между собой и запускаем мотоблок.

Пользуясь всеми вышеописанными советами можно самостоятельно собрать мотоблок за довольно короткое время, используя только подручные материалы и затратив незначительное количество денежных средств.

Выбор колес для мотоблока и замена своими руками

Приобретая в хозяйство мотоблок, люди делают упор на мощность двигателя и производительность техники. Однако на производительность агрегата прямое влияние оказывают колёса для мотоблока. Ходовая часть позволяет агрегату передвигаться по приусадебному участку.

Заводские модели обычно оснащены подходящей колёсной парой. Но учитывая нагрузки на этот элемент конструкции, колёса часто ломаются. Соответственно фермеру приходится самостоятельно покупать вышедшую из строя деталь.

Мы посоветуем, как подобрать подходящие колёса, и подскажем варианты изготовления ходовой части своими руками.

Как сделать своими руками

Учитывая, что по сравнению с бензотехникой ручные культиваторы довольно просты конструктивно, многие дачники решают изготовить такое орудие труда для облегчения полевых работ своими руками. Обычно это не так уж сложно, если к тому же по максимум использовать различные старые вещи, без дела валяющиеся в сарае или гараже.

Из специфических инструментов, которые понадобятся для изготовления самодельного культиватора, главным является сварочный аппарат. Сегодня компактные инверторные приборы стоят не так дорого и довольно широко распространены среди населения.

Каким культиватором пользуетесь Вы?

ПокупнымСамодельным

Другие инструменты найдутся почти в каждом хозяйстве:

• углошлифовальная машина (болгарка) с отрезным и заточным диском;
• дрель с набором свёрл по металлу;

• набор гаечных ключей или торцевых головок с воротком;
• пассатижи и молоток.

Подготовка к самостоятельной сборке

Прежде всего, необходимо иметь в наличии следующие материалы:

• стальная труба длиной более 2 м.;
• квадратные пластины из стали (размеры не меньше 15х15см.);
• не меньше 20 гаек и болтов;
• прямоугольные пластины с плоским сечением (габариты 20-25х5см.).

Так же позаботьтесь и об инструментах:

• диски для работы по металлу;
• болгарка;
• сварочный аппарат, электроды;
• дрель со сверлами;
• наждачный аппарат;
• стандартный набор инструментов (гаечные ключи, отвертка, плоскогубцы, и т.д.).

Окончательные размеры, а также тип вышеуказанных материалов зависят:

• от габаритов конкретного минитрактора (мотоблока), к которым будет присоединяться культиватор;
• от типа соединения узлов;
• от вида землеобрабатывающего инструмента, который вы планируете использовать.

О нюансах использования мотоблока и культиватора на дачном участке рассказывает следующая наша статья.

Самодельный культиватор для мотоблока своими руками. Для минитрактора

Чтобы изготовить самодельный культиватор для минитрактора или для мотоблока своими руками понадобятся металлические пластины, квадратные , размером 15*15 сантиметров, прямоугольные – 25*4 сантиметра и стальная труба. Начинать изготовление культиватора нужно с фрез.

Чтобы фрезы получились надежными и подходили для обработки всех видов грунта, а не только рыхлого чернозема их нужно собирать при помощи болтов – в заготовках нужно высверлить отверстия, количество которых зависит от размера металлических полос, что будут выполнять функцию лезвий.

Для минитрактора

Чем больше их длина, тем больше необходимо отверстий для того, что бы надежно их закрепить. Далее, полосы закрепляются на заготовках, по кругу накладываясь друг на друга, и зажимаются болтами.

Для этих соединений можно также применять сварку , но в таком случае они не будут достаточно прочными, а ремонт и замена ножей будет сложным процессом. Сварка здесь применяется для того, что бы соединить фрезы вместе. Для этого в заготовках делаются отверстия, диаметр которых должен соответствовать внешнему диаметру трубы.

Фрезы надеваются поверх нее и фиксируются прихватками, или короткими швами. Это изделие теперь можно надевать на вал минитрактора и использовать по назначению.

Ротационный, или звёздочный

Сделать такое приспособление не является сложным заданием. Для изготовления конструкции нужно 5−7 звёздочек, которые будут выполнять функцию ножей, нанизать на ось. Эти ножи могут быть как прямые, так и загнутые в стороны. После возделывания почвы подобным инструментом рекомендуется пройтись между рядами и плоскорезом. Возможна и комбинация двух моделей, когда сперва в конструкции идут звёзды, а потом плоскорез используется для завершающего этапа. Так можно значительно сэкономить силы и энергию трудящемуся. Поскольку звёзды исполняют в конструкции функцию колёс, то дополнительная ось не нужна.

Работать таким инструментом достаточно тяжело, поэтому с ним может справиться только физически подготовленный человек. В подобной садовой конструкции можно установить вместо звёзд колёса того же диаметра. В этом случае получится хороший прополочный окучник.

Виды и принцип работы культиваторов

Принцип работы культиватора прост: элемент, разрыхляющий землю, начинает работать после того, как запускается механическая часть устройства. В зависимости от внешнего размера, мощности двигателя и работоспособности культиваторы делятся на три вида: легкую, среднюю и тяжелую технику.

• Легкую технику применяют на маленьких участках с мягкой почвой (клумбы, теплицы).
• Средней тяжести используют на глинистых почвах.
• Тяжелая техника относится к универсальному оборудованию. Ее можно использовать для любого грунта.

Культиваторы бывают разных видов: дисковые, ротационные, лаповые и фрезерные. По функционированию они могут быть: ручными, с электрическим приводом и работающие на бензине, а также прицепными, навесными, обрабатывать один или несколько рядов.

При обработке земельного участка, каждый выбирает нужную для себя модель. Ручные культиваторы хороши тем, что их можно изготовить самостоятельно с минимальными денежными затратами.

Достоинства и недостатки

Каждый культиватор, вне зависимости от того, ручной он или электрический, имеет свои плюсы и минусы.

• Ручной культиватор. Прост в использовании и намного удобнее лопаты, компактен. Не нагружает поясницу. Хорошо рыхлит почву, не растаскивает корни по всему участку. Но эта техника не справится с непаханой землей, так как обладает низкой производительностью. Ее лучше использовать на маленьких участках, таких как клумбы или теплицы.
• Электрический культиватор. Легкая и компактная техника, работающая от сети. Простая в обслуживании. Недостаток техники — это электрический шнур. Он может мешать во время работы, а из-за его длины появляется ограниченность в обрабатываемой площади. Имеет низкую мощность и маленькую глубину обработки почвы. Не предназначен для навесного оборудования.
• Бензиновый культиватор. Благодаря навесному оборудованию обладает множеством функций. Не подключается к электричеству, поэтому может перемещаться по всему участку. Подходит для обработки небольших территорий. Весит намного больше электрического оборудования. За ним тяжело ухаживать, а для заправки требуется топливо.

Сделай сам

Теперь поговорим о том, как самостоятельно сделать колёса к мотоблоку. Сразу уточним, что создание пневматических и литых колёс в домашних условиях в принципе невозможно.

Да и зачем изобретать колесо, если можно оснастить садовую технику покрышками от легкового автомобиля или мотоцикла. Нужно только установить подходящую ступицу и можно приступать к работе.

Другое дело, если речь идёт о грунтозацепах. Такие самодельные колёса на мотоблок действительно можно изготовить самому. Вот элементарная схема сборки:

Берём старые диски от автомобиля

Обратите внимание, что нужен только обод. Диаметр колёс зависит от мощности мотоблока, учитывая, что конструкция получится цельнометаллическая, вес будет немалый.
К дискам привариваем металлические пластины. Края пластин должны касаться края обода

Это важный элемент конструкции, поэтому пластины приваривают по всему внешнему радиусу, можно для повышения надёжности зафиксировать их болтами.
К металлической пластине привариваем зубья. Их можно сделать из уголка, предварительно разрезав его на куски нужной длины. Обратите внимание, что расстояние между зубьями не должно превышать 15-20 сантиметров. Иначе эффективность таких колёс будет сведена к нулю.
Ввариваем в диск полуоси, дополняем конструкцию подшипниками и устанавливаем ходовую часть на мотоблок.

Края пластин должны касаться края обода. Это важный элемент конструкции, поэтому пластины приваривают по всему внешнему радиусу, можно для повышения надёжности зафиксировать их болтами.
К металлической пластине привариваем зубья. Их можно сделать из уголка, предварительно разрезав его на куски нужной длины

Обратите внимание, что расстояние между зубьями не должно превышать 15-20 сантиметров. Иначе эффективность таких колёс будет сведена к нулю.
Ввариваем в диск полуоси, дополняем конструкцию подшипниками и устанавливаем ходовую часть на мотоблок.

Можно сделать грунтозацепы из старого газового баллона. В этом случае, нужно вырезать два обода, шириной около 6-7 сантиметров, и дальше действовать по приведённой выше схеме.

Вообще, грунтозацепы можно сконструировать из любого подручного материала, который имеет форму круга. Главное, проявить желание и приложить немного умения.

https://youtube.com/watch?v=OE-CglYKTkc

РАССКАЖИ ДРУЗЬЯМ

Источник

Техника на основе ДВС

Самоделки с установленными двигателями внутреннего сгорания обладают большей мощностью и функциональностью по сравнению с электрическими собратьями. Это позволяет существенно расширить сферу их использования. Навесное оборудование в виде плуга, плоскореза, культиватора, грабель, легко крепится на кронштейне рамы. Также агрегат можно легко трансформировать в каток или домашний мини-трактор.

Задавшись вопросом «как сделать самодельный мотоблок»,прежде всего необходимо разобраться в его устройстве. Чтобы собрать самодельный мотокультиватор своими руками необходимы, прежде всего, двигатель, трансмиссия и понижающий редуктор.

Для сборочных работ понадобится стандартный набор инструментов: комплект гаечных ключей, дрель, болгарка, сварочный аппарат, а при сборке более сложных и грузоподъемных машин еще и токарная, и фрезерная обработка некоторых узлов.

https://youtube.com/watch?v=1KWv0b94BIc

Культиватор из бензопилы

Пожалуй, самым оптимальным вариантом при изготовлении самодельного мотокультиватора является использование при его создании двигателя от бензопилы. Плюсами здесь являются производительность и мощность агрегата, нетребовательность к топливу, малый вес и компактность. Да и с комплектующими при его сборке особых трудностей не возникнет. Все необходимое можно найти на авторынке или барахолках.

Общая схема мотоблока:

• рама мотоблока делается в виде ромба из металлического уголка размером 3200х3200х3200 мм;
• двигатель монтируется на поперечины сверху, бензобак, как правило, крепится чуть ниже;
• опоры промежуточного вала крепятся к передним стойкам;
• опоры ходового вала устанавливаются на продольные ребра

Для регулировки скорости используется родная КПП, также используются мотоциклетные звездочки (основная и промежуточная,) количество зубьев которых подбирается с учетом необходимой выдаваемой мощности. Рабочие инструменты агрегата выполняются в виде колес с ножами и могут выполнять функцию триммера, мотофрезы или мототяпки.

В качестве альтернативы можно использовать и двигатель от бензокосы, который схож по своим характеристикам с приводом мотопилы.

https://youtube.com/watch?v=4fNotMF_J_4

Мотоблок из мотоцикла

Зачастую старая мототехника может годами ржаветь в гаражах и сараях, но ведь она может легко обрести вторую жизнь. Мотоциклетные двигатели отлично подходят для создания самодельного мотокультиватора своими руками, но чаще всего используются двухтактные двигатели от старых моделей, а также от мотороллеров. Но в последнее время активно стали применяться моторы и от скутеров или мопедов, давая переделкой вторую жизнь поломанной технике.

Трансмиссия бывает нескольких типов:

• зубчатая — наиболее распространенная и легко монтируемая;
• комбинированная (зубчато-червячная передача);
• цепно-ременная, зубчатая;
• гидроредуктор — набирающий популярность, но наиболее дорогой по сравнению с механической вид трансмиссии.

Возможные схемы

Из уголка сваривается рама необходимого размера, к которой крепится двигатель с системой подачи топлива и бензобаком. Передача крутящего момента от редуктора, понижающего скорость, на колеса, осуществляется через цепь. При этом можно использовать мост от мототехники-донора, установленный на колесную ось. Все органы управления переносятся на руль агрегата.

При конструировании более тяжелой техники используется типовой двигатель ЗИД-5 или другие его модификации, которые ранее широко применялись на различных агрегатах. В связку с ним устанавливается коробка передач от «Запорожца» и облегченный ведущий мост.

Агрегаты с электроприводом

При обработке небольших земельных участков хорошим подспорьем может стать культиватор на электроприводе. Наиболее популярной является промышленная модель «Крот». Как правило, электрокультиватор имеет меньшую мощность, а его использование ограничивается шнуром электропитания. Но все же данная техника весьма популярна среди дачников. При этом многие умельцы предпочитают изготавливать самодельный электрокультиватор своими руками.

Принцип работы

Силовым агрегатом электрокультиватора является электродвигатель, который передает крутящий момент на фрезу колесного типа или другой элемент землеобработки через редуктор. Органы управления техникой располагаются на руле. Чаще всего электрокультиваторы одноколесные

Необходимая глубина рыхления почвы достигается за счет нажима на ручки руля и регулировки высоты сошника. Как правило, она составляет около 25 сантиметров, чего достаточно для культивирования почвы.

Вторая жизнь мясорубки

В качестве основы для самодельного электрокультиватора можно использовать любой электродвигатель, рассчитанный на 220 В, но чаще всего умельцы применяют силовой блок и редуктор от электрической мясорубки. Единственно, что придется сделать — сбить рабочую насадку и установить на ее место вал (чаще всего для этих целей берут расточенный лом). К валу крепятся колеса-грунтозацепы с ножами, которые легко разбивают и рыхлят землю.

Но в качестве силовых блоков могут применяться и другие виды электротехники, поэтому, если есть желание поэкспериментировать со сборкой электрокультиватора своими руками, чертежи подобной техники можно легко найти в интернете.

Устройство управления

Работой самодельного мотоблока или мотокультиватора, как и любой машиной, нужно управлять. Устройствами управления таких самоделок обычно служат рукоятки — они крепятся непосредственно к каркасу рамы. Их делают из двух толстостенных труб, которые изгибают для придания удобной формы (видео это хорошо демонстрирует). На их концах устанавливают ручки газа и муфты сцепления, снятые, например, со старого мопеда.

С коробкой передач на самоделке нет никаких проблем. Лучшие рычаги КП и кикстартера мотокультиватора изготавливают из металлического прутка диаметром 10мм. Кикстартер на самоделке выводят назад, ближе к оператору, тем самым облегчая запуск дизеля. Так же в удобном месте закрепляют рычаги тормоза и переключения скоростей. Передачи зависят от конструкции КПП.

В самоходном мотоблоке можно вместо рукоятей сделать удобный рулевой адаптер. Для этого идеально подходит автомобильная рулевая колонка с сошкой или снятая с трактора. В таком механизме сошка выполняет роль сцепки, совмещая тележку с самоделкой. В сборке рулевого адаптера применяют шаровую опору — она позволяет сделать сцепку независимой. Весь процесс подготовки самодельной сцепки лучше рассмотреть на видео.

Подробнее об устройстве

Наиболее популярными являются небольшие конструкции, вес которых не превышает 20 кг. Они очень производительны и компактны, к тому же с помощью таких изделий можно выполнять разные задачи на участке: удаление сорняков, рыхление грунта и даже внесение различных удобрений. Ручной культиватор будет полезным также и при уходе за некоторыми растениями, так как способен рыхлить почву возле грядок, прореживать и окучивать их.

Популярностью пользуются небольшие ручные культиваторы

Такой культиватор не сравнится по мощности с мотоблоком В конструкцию большинства видов культиваторов входят специальные фрезы, которые, перемещаясь по участку, выполняют рыхление почвы. Применяться могут и другие насадки:

• лапы для рыхления грунта;
• специальный носок, выполняющий рыхление и резку почвы, удаляя тем самым сорняки;
• окучник для создания небольших бороздок в грунте, которые нужны для посева разных культур;
• игольчатый диск, который применяется при образовании большой корки на поверхности грунта;
• подкормочные ножи со специальными дозаторами. Они необходимы для внесения удобрений в почву.

Схема окучивателя с ножом-разрыхлителем При правильном использовании ручные культиваторы существенно облегчают земляные работы. Разумеется, для этого нужно применять соответствующие насадки и типы конструкций.

Культиваторы бывают различных типов
