Несколько слов об эффективном импортозамещении
Большая часть ЖК-дисплеев МЭЛТ совместима с аналогами других компаний-производителей. При этом, как было показано выше, ЖК от МЭЛТ превосходят их по характеристикам. Это касается как знакосинтезирующих или символьных, так и графических ЖК (таблицы 4, 5).
Таблица 4. Совместимость знакосинтезирующих или символьных ЖК различных производителей
| Формат | Видимая область, мм | Производитель/Наименование | Производитель/наименование | ||||||||
| МЭЛТ | Winstar | Powertip | Tianma | Bolymin | Microtips | Ampire | Sunlike | Data Vision | Wintek | ||
| 8×2 | 35,0×15,24 | MT-8S2A | WH0802A | PC 0802-A | TM82A | BC0802A | MTC-0802X | AC082A | SC0802A | DV-0802 | WM-C0802M |
| 10×1 | 56,0×12,0 | MT-10S1 | – | – | – | – | – | – | – | – | – |
| 10×2 | 60,5×18,5 | – | – | PC 1002-A | – | – | – | – | – | – | – |
| 12×2 | 46,7×17,5 | – | WH1202A | PC 1202-A | TM122A | BC1202A | – | – | – | – | – |
| 16×1 | 64,5×13,8 | – | WH1601A | PC 1601-A | TM161A | BC1601A1 | MTC-16100X | AC161A | SC1601A | DV-16100 | WM-C1601M |
| 66,0×16,0 | – | WH1601B | PC 1601-H | – | BC1601B | – | – | SC1601B | – | – | |
| 63,5×15,8 | – | – | – | TM161E | – | – | – | – | – | – | |
| 99,0×13,0 | MT-16S1A | WH1601L | PC 1601-L | TM161F | BC1601D1 | MTC-16101X | AC161B | SC1601D | DV-16100 | WM-C1601Q | |
| 120,0×23,0 | – | – | – | – | – | – | AC161J | – | DV-16120 | – | |
| 16х2 | 99,0×24,0 | MT-16S2R (5х8) | WH1602L | PC 1602-L | TM162G | BC1602E | MTC-16201X | AC162E | SC1602E | DV-16210 | WM-C1602Q |
| 36,0×10,0 | – | – | PC 1602-K-Y4 | TM162X | – | – | – | – | – | – | |
| 50,0×12,0 | – | – | – | TM162B | – | – | – | SC1602N | – | – | |
| 62,5×16,1 | MT-16S2J | WH1602D | PC 1602-J | TM162V | BC1602B1 | MTC-16202X | AC162A | SC1602B | DV-16230 | WM-C1602N | |
| 62,2×17,9 | – | – | – | – | – | MTC-16203X | – | – | DV-16235 | – | |
| 62,2×17,9 | MT-16S2D | WH1602C | PC 1602-H | TM162J | BC1602D | – | – | SC1602D | DV-16236 | – | |
| 62,2×17,9 | MT-16S2H | WH1602A | PC 1602-F | TM162D | BC1602H | MTC-16204X | – | SC1602C | DV-16244 | WM-C1602K | |
| 62,5×16,1 | – | WH1602B | PC 1602-D | TM162A | BC1602A | MTC-16205B | – | SC1602A | DV-16252 | WM-C1602M | |
| 55,73×10,98 | – | WH1602M | PC 1602-I | – | BC1602F | – | – | SC81602F | DV-16257 | – | |
| 80,0×20,4 | – | – | – | – | – | – | – | – | DV-16275 | – | |
| 80,0×20,4 | – | – | – | – | – | – | – | – | DV-16276 | – | |
| 16×4 | 61,4×25,0 | MT-16S4A | WH1604A | PC 1604-A | TM164A | BC1604A1 | MTC-16400X | AC164A | SC1604A | DV-16400 | WM-C1604M |
| 60,0×32,6 | – | WH1604B | – | – | – | – | – | – | – | – | |
| 20×1 | 154×16,5 | – | – | – | TM201A | – | – | – | – | DV-20100 | – |
| 149,0×23,0 | MT-20S1L | – | PC 2001-L | – | – | – | – | – | – | – | |
| 20×2 | 83,0×18,8 | MT-20S2A | WH2002A | PC 2002-A | TM202J | BC2002A | MTC-20200X | AC202A | SC2002A | DV-20200 | WM-C2002M |
| 83,0×18,6 | – | – | – | TM202A | – | – | – | – | – | – | |
| 123,0×23,0 | – | WH2002M | PC 2002-L | – | – | – | – | – | – | – | |
| 149,0×23,0 | MT-20S2M (5×8) | WH2002L | PC 2002-M | TM202M | BC2002B | MTC-20201X | AC202B | SC2002C | DV-20210 | WM-C2002P | |
| 147,0×35,2 | – | – | – | – | – | – | AC202D | – | DV-20211 | – | |
| 83,0×18,8 | – | – | – | – | – | – | – | – | DV-20220 | – | |
| 76,0×25,2 | – | – | – | – | – | – | – | – | DV-20206-1 | – | |
| 20×4 | 76,0×25,2 | MT-20S4A | WH2004A | PC 2004-A | TM204A | BC2004A | MTC-20400X | AC204A | SC2004A | DV-20400 | WM-C2004P |
| 60,0×22,0 | – | – | PC 2004-C | – | – | – | – | – | – | – | |
| 77,0×26,3 | – | – | PC 2004-F | – | – | – | – | SC2004G | – | – | |
| 76,0×25,2 | – | – | PC 2004-B | – | – | – | – | SC2004C | – | – | |
| 123,0×42,5 | MT-20S4M | WH2004L | PC 2004-M | TM204K | BC2004B | MTC-20401X | AC204B | – | DV- 20410 | WM-C2004R | |
| 24×1 | 178,0×23,0 | MT-24S1L | – | – | TM241A | – | – | – | – | – | – |
| 24×2 | 94,5×18,0 | MT-24S2A | WH2402A | PC 2402-A | TM242A | BC2402A | MTC-24200X | AC242A | SC2402A | DV-24200 | WM-C2402P |
| 178,0×23,0 | MT-24S2L | – | PC 2402-L | – | – | – | – | – | – | – | |
| 40×1 | 246,0×20,0 | – | – | PC 4001-L | – | – | – | – | – | – | – |
| 40×2 | 154,0×16,5 | – | WH4002A | PC 4002-C | TM402A | BC4002A | MTC-40200X | AC402A | SC4002A | DV-40200 | WM-C4002P |
| 153,5×16,5 | – | – | – | TM402C | – | – | – | – | – | – | |
| 246,0×38,0 | – | – | PC 4002-L | – | – | – | – | – | – | – | |
| 40×4 | 147,0×29,5 | – | WH4004A | PC 4004-A | TM404A | BC4004A | MTC-40400X | AC404A | SC4004A | DV-40400 | WM-C4004M |
| 140,0×29,0 | – | – | PC 4004-D | – | – | – | – | SC4004C | – | – | |
| 244,0×68,0 | – | – | PC 4004-L | – | – | – | – | – | – | – |
Таблица 5. Совместимость графических ЖК различных производителей
| Разрешение | Видимая область, мм | Производитель/Наименование | Производитель/Наименование | ||||||||
| МЭЛТ | Winstar | Powertip | Tianma | Bolymin | Microtips | Ampire | Sunlike | Data Vision | Wintek | ||
| 61×16 | 56,0×12,0 | MT-6116 | – | – | – | – | – | – | – | – | – |
| 62,0×19,0 | MT-6116B | – | – | – | – | – | – | – | – | – | |
| 64×64 | 32,0×39,5 | MT-6464B | – | – | – | – | – | – | – | – | – |
| 122×32 | 62,0×19,0 | MT-12232B | WG12232A | PG 12232-A | TM12232A | BG12232A1 | MTG-12232A | AG12232A | SG12232A | DG-12232 | WM-G1203Q |
| 62,0×19,0 | MT-12232A | – | – | – | – | – | – | – | – | – | |
| 85,0×26,0 | MT-12232D | – | – | – | – | – | – | – | – | – | |
| 128×64 | 71,7×38,5 | MT-12864A | WG12864A | PG 12864-A | TM12864L | BG12864A | MTG-12864A | AG12864A | SG12864A | DG-12864 | WM-G1206A |
| 60,0×32,6 | MT-12864J | WG12864B | PG 12864-J | TM12864D | BG12864E | MTG-12864D | AG12864E | SG12864H | DG-12864-15 | WM-G1206M |
Все перечисленные факты позволяют заменять импортные дисплеи на продукцию компании МЭЛТ в уже готовых изделиях, тем самым улучшая их характеристики (надежность, качество отображения информации, температурный диапазон) без повышения стоимости.
Таким образом, использование изделий МЭЛТ – как раз тот случай, когда импортозамещение оказывается эффективным и выгодным.
Забытые легенды
К сожалению, не все компании смогли успешно пережить уход эпохи кинескопных телевизоров. Кто-то переориентировался на выпуск жидкокристаллических моделей, но при этом растерял большую часть своей популярности. Другие вовсе исчезли, не сумев продать даже свой бренд. Например, всё реже на прилавках встречается продукция под торговой маркой «Рубин».
А ведь это одни из немногих телевизоров, собирающихся на территории России. Чуть в большем количестве продаются устройства под названием HORIZONT. Как вы могли догадаться, это знаменитые в прошлом «Горизонты», производящиеся белорусским предприятием. Интересно, что некоторые аппараты имеют в своём составе 4K-дисплей, а также функцию Smart TV на баззе Андроид.
К подзабытым легендам можно отнести и Hitachi. Эта японская компания производит сейчас самые разнообразные товары — от шуруповертов до экскаваторов. Однако ЖК-телевизоры её практически не интересуют. В 2012 году компания решила покинуть этот рынок, продав права на производство телевизионной техники под своим брендом. Новые хозяева действуют успешнее — неспроста ассортимент телевизоров Hitachi постоянно ширится.
Наконец, вспомнить можно и о JVC. У многих россиян в своё время имелся видеомагнитофон, изготовленный этой компанией. А кому-то посчастливилось пользоваться видеокамерой. К сожалению, наступление цифровой эпохи JVC не пережила — компания едва не обанкротилась, руководству пришлось её продать фирме Kenwood.
Однако бренд не исчез — новый владелец использует для производства и продажи телевизоров именно его, тогда как под торговой маркой Kenwood продолжает распространяться автомобильная электроника.
OLED-телевизоры Phillips
В настоящее время под брендом Phillips выпускается множество продуктов различными компаниями. В связи с этим позиционирование бренда на разных рынках отличается.
Например, в США и Канаде телевизоры Phillips позиционируются как дешевые и низкокачественные. В связи с этим на рынках США, Канады и Мексики нет OLED-телевизоров Phillips.
Однако в Европе OLED-телевизоры Phillips доступны, поскольку бренд более популярен по сравнению с Северной Америкой. В 2020 году будет представлена только одна модель (Phillips OLED805/12).
OLED-панели поставляет LG, аппаратное и программное решение разработано китайскими компаниями. Следует знать, что существует много жалоб на качество программного обеспечения, поэтому, на мой взгляд, покупка OLED-телевизора Phillips — не самая лучшая идея.
Полная разборка телевизора. Пошаговая инструкция
Подтвердив неисправность именно подсветки, приступил к полной разборке телевизора.
Сначала, отключил шлейфы идущие на плату T-CON и MAIN плату, после чего отвинтил и снял эти платы.
Отключение шлейфа на плату T-CON

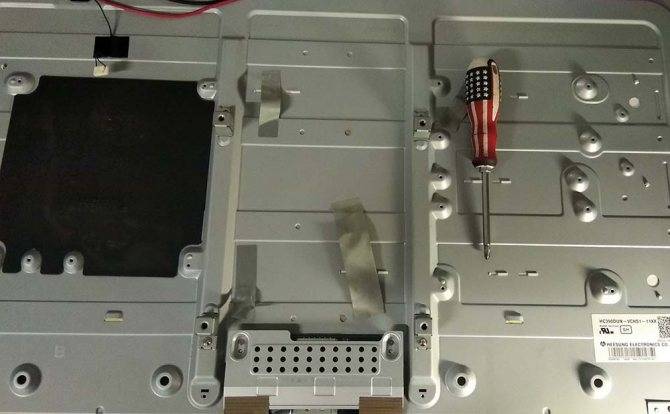

Сняты платы блока питания и MAIN
Снимаем защиту платы T-CON
С платой T-CON тоже проблем не появилось. Аккуратно от щелкнул шлейфы, которые шли на дешифраторы матрицы и снял плату T-CON.
Отключение шлейфов платы T-CON
Шлейфы отключены, а плата снята
Далее, отвинтил болтики которые держали защиту дешифраторов матрицы, после чего снял ее и отложил в сторону.
Снятие планки защиты дешифраторов
ДАЛЕЕ ДЕЛАЕМ ВСЕ ОЧЕНЬ И ОЧЕНЬ ОСТОРОЖНО!!!
- Переворачиваем корпус матрицей к верху, после чего аккуратно отщелкиваем переднюю металлическую рамку.
Отщелкиваем эти защелки по периметру Если что-то сразу не снимается, ни в коем случае не применяем силу. Рассматриваем хорошо все крепления, ищем мешающую защелку, только потом снимаем рамку.
- После снятия рамки, необходимо освободить дешифраторы с резиновых держателей.
Дешифраторы еще не сняты с защелок Делаем это тоже очень аккуратно, сначала освобождаем нижнюю часть дешифратора, после чего без усилий тот должен повиснуть на шлейфе.
Дешифраторы сняты с защелок
- Снимал матрицу я вместе с пластмассовой рамкой. Так как рамка плотно сидит на защелках, я нарезал с остатков тонкого пластика квадраты, и вставил под защелку, между пластмассовой частью и металлической, тем самым освободив все защелки по периметру.
После этого рамка вместе с матрицей полностью снялась
Класть снятую матрицу необходимо на заранее подготовленное место, при этом уделить особое внимание шлейфам, чтобы те ни коем образом не повредить.
После снятия рамки, убираем пленки. Делаем это просто, перем за самый нижний слой (там находиться слой по типу орг
стела), и убираем с телевизора. Добрались к светодиодам
Теперь необходимо снять отражающую пленку. Она держится на при помощи поддерживающих клипс. Поддеваем клипсу
Клипса снята
На этом разборка завершена.
Замена матрицы в домашних условиях
Замена матрицы на телевизоре — достаточно дорогостоящая операция, проводить которую желательно в условиях специализированной мастерской.
Если владелец телевизионного приемника решит починить его своими руками, то он должен принять во внимание, что в каждой модели телевизора используется оригинальная матрица. Ее в каждом конкретном случае нужно заказывать индивидуально, поскольку в свободной продаже матрицы практически отсутствуют
При этом стоят они не намного меньше, чем новый телевизор. Сама по себе замена матрицы представляет собой несложную процедуру, однако при этом необходимы:
- навыки аккуратного обращения с хрупкими предметами;
- опыт проведения сборочно-монтажных работ и настройки бытовой радиоэлектронной аппаратуры.
Демонтаж матрицы со стороны задней крышки
Демонтаж неисправной матрицы проводится после вскрытия корпуса телевизионного приемника. При этом доступ к ней может открываться как со стороны задней крышки, так и со стороны экрана (Samsung, Sony Bravia). Прежде, чем приступить к проведению работ по замене матрицы, необходимо:
- приобрести новую матрицу;
- подготовить рабочее место, накрыв его мягким материалом (фланель, войлок, плед и пр.);
- собрать инструменты и материалы, которые могут понадобиться при проведении работ (разнообразные отвертки, пинцет, тонкая металлическая пластина, спирт, салфетки и пр.).
Чтобы получить доступ к матрице с тыльной стороны телевизора, необходимо положить его экраном на мягкую подстилку и выкрутить все крепежные винты, удерживающие заднюю крышку.
Открутив все винты, нужно аккуратно приподнять заднюю крышку и осторожно отсоединить все узлы, которые на ней расположены. Следует знать, что в конструкции некоторых телевизоров (например, LG) задняя панель оснащена специальным лючком, открывающим доступ к элементам при осуществлении сервисного обслуживания, в связи с чем, снимая крышку, необходимо соблюдать особую осторожность, чтобы не повредить идущие к ней шлейфы
Сняв заднюю крышку, владелец получает доступ к матрице, на корпусе которой установлены все электронные узлы
Осторожно отсоединив все шлейфы, идущие к этим модулям, можно приступить к замене матрицы
Демонтаж со стороны экрана
Для демонтажа матрицы с лицевой стороны необходимо положить телевизор экраном вверх и отжать все защелки, с помощью которых держится облицовка панели. Делать это нужно аккуратно, чтобы не поломать защелки. Лучше всего использовать для этой цели заранее приготовленную тонкую металлическую пластину. Сняв облицовку панели, получаем доступ к матрице, которая прикручена к задней крышке телевизора.
Далее необходимо выкрутить весь крепеж, который имеется на задней стенке телевизора, закрывающей доступ к его электронной начинке. Затем нужно отсоединить все шлейфы, которые соединяют матрицу с печатными платами, расположенными на ее корпусе.
Замена матрицы
Если все вышеописанные операции выполнены правильно, то можно приступить к замене. Положив рядом исправную матрицу, аккуратно переносят на нее все электронные узлы, имеющиеся на неисправном элементе. При этом необходимо сразу же подключать к ним соответствующие шлейфы
Затем, протерев края матрицы влажной салфеткой, смоченной в спирте, устанавливают ее на место, крепят штатным крепежом, а потом осторожно подключают сигнальный шлейф и электропитание
Убедившись в отсутствии дефектов, приступают к финишной сборке корпуса телевизионного приемника. Проводят ее в последовательности, обратной разборке. Заканчивается процесс замены матрицы проверкой работоспособности телеприемника. Довольно часто при включении телевизионной панели с новой матрицей изображение на экране отсутствует, чему причиной является ее несогласованность с модулем управления. Чтобы устранить этот недостаток, необходимо настроить телевизор. Порядок действий при этом описывается в сервисной документации, входящей в комплект поставки телевизионной панели.
Sony
Плюсы
- широкий модельный ряд
- различные типы матриц: OLED, IPS, VA
- фирменные технологии для улучшения качества изображения
- современный дизайн
- во всех моделях поддержка HDR
Минусы
высокая стоимость моделей премиум класса
Вот уже на протяжении нескольких десятков лет именитая японская компания Sony занимает одно из лидирующих мест в рейтинге производителей телевизоров по качеству изображения и остается флагманом в этой отрасли. Основное, что отличает продукцию этой компании — чёткое изображение с естественной цветопередачей, респектабельный вид прибора, великолепное качество сборки. В телевизорах Sony используется ОС Android TV, поэтому возможна установка приложений из Google Play, что очень удобно для пользователей.
Россия доросла до матрицы
На минувшей неделе концерн “Научный центр”, входящий в состав холдинга АФК “Система”, официально открыл на базе производственного объединения “Квант” новую индустриальную площадку. Расположенные в Зеленограде заводы “Квант”, “Элакс”, “Элион” и ЗАО “Концэл” отныне выпускают потребительскую и промышленную электронику в единой цепочке с замкнутым производственным циклом – от разработки чипов до выпуска готовой продукции.
Основная новость – концерн запустил собственное производство жидкокристаллических матриц и сборку TFT-панелей (Thin Film Transistor) на “Микроне” и “Кванте”. Проект обошелся примерно в 20 млн долларов. В ближайшие два-три года концерн собирается открыть аналогичные площадки в Калининграде, Воронеже и на Дальнем Востоке.
На сегодняшний день производство ЖК-матриц считается “хайтеком высокого уровня”. Идея использовать световые индикаторы на основе жидких кристаллов принадлежит Джеймсу Фергюссону, изготовившему их первые рабочие образцы. Прототип первого ЖК-монитора был разработан американской корпорацией RCA в 1966 году. В 80-х годах ЖК-дисплеи стали использовать преимущественно для часов. Сегодня наибольшее распространение получили тонкопленочные полупроводниковые ЖК-матрицы TFT.
Полный цикл производства TFT-панелей до сих пор удел лишь нескольких крупных мировых поставщиков, изготавливающих подложки для матриц. В “чистых комнатах” завода “Микрон” матрицы будут изготавливать на основе уже завезенных из-за рубежа подложек, но и это заметный прорыв для российского хайтека. До этого в России занимались лишь отверточной сборкой мониторов на базе импортированных матриц. “Микрон”, производящий чипы по технологии 0,8.1,2 микрона, способен обеспечить на своих мощностях класс чистоты 1000, необходимый для организации полного производства TFT-панелей (класс 1000 означает, что в одном литре воздуха может находиться не более 30 пылинок размером 0,3 микрона).
Собирать панели на основе готовых матриц будут на нескольких линиях “Кванта”. Сейчас на заводе работа идет в одну смену и выпускается около 800 панелей. Мощности “Кванта” позволяют организовать безостановочное производство – в три смены – и довести выпуск до 2400 панелей в сутки. Как обещают представители КНЦ, в произведенных панелях импортных компонентов будет не больше 30%.
В КНЦ уверены, что спрос на их хайтек-продукцию в России обеспечен. По первым оценкам, отпускная цена готовых ЖК-панелей будет в полтора-два раза ниже, чем у аналогичной китайской или корейской. Так, популярная сейчас в России 17-дюймовая панель импортного производства стоит от 250 долларов, в отечественном исполнении она будет стоить 130-150 долларов.
