Корпус для блютуз колонки своими руками

Полезные советы

При сборке следует учитывать несколько основных советов.

• Не стоит забывать о заземлении.
• Следует соблюдать полярность. Иначе устройство выйдет из строя.
• Провода, которыми соединяются элементы, следует делать как можно короче, причем они не должны пересекаться между собой.
• Корпус должен быть герметичным, так как при наличии непредусмотренных отверстий они могут вибрировать, создавая неприятный звук.
• Все основные элементы должны быть легкодоступны.
• Компоненты должны быть надежно приклеены, чтобы избежать повреждений при транспортировке.
• Чтобы избежать короткого замыкания, все элементы следует проверять на полярность при подключении.
• Основные элементы, которые отвечают за регулировку и настройку (Bluetooth-модуль, тумблеры питания, усилитель с регулировкой усиления) следует размещать так, чтобы управление их параметрами происходило комфортно. Необходимо также учитывать и возможность замены одного из компонентов без необходимости разбирать все устройство полностью.

Подпишитесь на наши Социальные сети

Внешний динамик из смартфона

Как сделать блютуз колонку из обычной я рассказал. Но воспроизводить звук можно и через любой смартфон. Например, если у вас в самый неподходящий момент сломалась аудиосистема ноутбука. Для этого не нужен ни паяльник, ни провода, ни приобретение микросхем в Китае. Достаточно специального приложения для Android или iOS. Таких программ на сегодняшний день очень много, вы можете выбрать любую по своему вкусу. Для примера я расскажу о w.

Это приложение условно-бесплатно. То есть им вполне можно пользоваться и никому не платить, но в этом случае каждые 45 минут сигнал будет прерываться не очень приятным звуком и блоком с рекламой. 3$ за полную версию снимут лимит и подарят бонусом хорошее сжатие, а также возможность нескольких соединений одновременно.

Итак, как из телефона сделать блютуз колонку самому своими руками?

1. Скачиваем SoundWire Если какой-то из шагов остался непонятен, все этапы сборки блютуз колонки своими руками на видео легко найти в интернете или ниже.

Словом Bluetooth — называют технологию передачи данных по радиоканалу на небольшом расстоянии в несколько метров, для связи мобильных телефонов, компьютеров и других цифровых устройств. Интерфейс Bluetooth отличается низким уровнем энергопотребления и невысокой стоимостью. В настоящее время используется чаще всего для связи между сотовыми телефонами и беспроводными гарнитурами. Радиоинтерфейс Bluetooth предназначался для передачи данных и речевых сообщений.

В традиционном варианте гарнитуры модуль Bluetooth имеет микросхему, небольшой литий-ионный аккумулятор 3,7В 50мА, микрофон, динамик и кнопку включения.

Низкая стоимость аппаратной части, хорошая степень защиты и простота в использовании — сделали весьма популярным этот стандарт. Bluetooth использует частоты в районе 2,4-2,48 ГГц и не требует лицензирования. На настоящее время мировое промышленное сообщество приняло эту технологию как общий стандарт.

Удобства для пользователей, которые обеспечивает технология Bluetooth , наверняка будет иметь огромную популярность. Скажем, когда вы приходите в офис, ваш карманный компьютер тут же автоматически синхронизируется с настольным ПК, передаются новые контакты на ваш мобильный телефон и т.д.

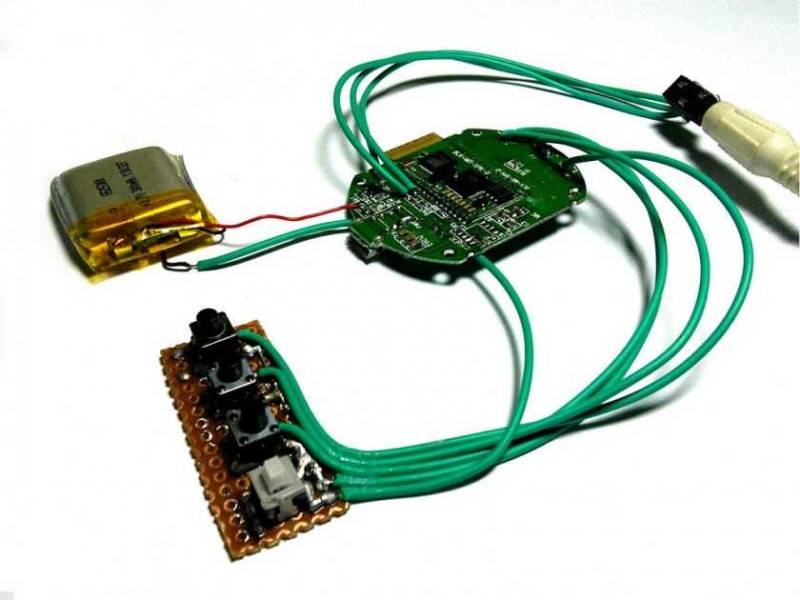

Bluetooth-модуль содержит формирующую, приёмо-передающую часть аппаратуры и встроенное программное обеспечение . Связь между модулем и хост-контроллером производится с помощью высокоскоростного USB-интерфейса или UART/PCM-интерфейса. Интерфейс хост-контроллера в модуле Bluetooth является командным интерфейсом. Хост через ИХК направляет команды, а в ответ принимает от модуля сообщения об их выполнении; менеджер связи устанавливает необходимую конфигурацию хост-контроллера.

Вluetooth имеет два варианта связи: синхронную и асинхронную. Первый вид рассчитан на установление симметричного соединения и служит для передачи голоса. Скорость передачи информации при этом 64 Кит/с. Асинхронный вариант предназначен для пакетной передачи данных, скорость передачи cоставляет 720 Кбит/с. В начале блока находится код доступа, за ним идёт заголовок пакета, содержащий контрольную сумму пакета и информацию о его параметрах, и в конце область, непосредственно содержащая пересылаемую информацию.

Схема одного из радиомодулей Bluetooth приведена ниже:

Спектр частот, выделенный для Bluetooth, имеет диапазон 2,402…2,480 ГГц, который разбит на несколько каналов. Полоса каждого канала 1 МГц. Смена каналов производится по псевдослучайному закону. Постоянное чередование частот позволяет радиоинтерфейсу транслировать информацию по всему диапазону и исключать воздействия помех со стороны других устройств. Если данный канал занят, система перейдёт на другой, свободный от помех.

Обсудить статью СХЕМА УСТРОЙСТВА BLUETOOTH

Технический прогресс идет вперед семимильными шагами, сейчас даже дошкольники имеют мобильный и умеют выходить в интернет, а видя человека, разговаривающего на улице самого с собой, никто не покрутит пальцем у виска – уже все знакомы с гарнитурой-Bluetooth, относящейся к беспроводным технологиям . Работает такой передатчик с использованием закодированных сигналов, что, помимо удобства, позволяет защитить личные данные. Беспроводной модуль позволяет наладить связь среди нескольких устройств.

Варианты решения проблем

Неполадки можно устранить следующим образом:

1. Если нет звука после сопряжения колонки и ПК, пробуют подключить к ноутбуку другой гаджет через блютуз. При повторении проблемы подсоединяют акустику посредством проводов. Также может потребоваться замена платы или динамиков.
2. Если компьютер не видит Bluetooth и в перечне доступных устройств нет колонок, нажимают на окно обновления конфигурации. После этого модуль должен обнаружиться автоматически. Если проблема не исчезла, нужно приобрести и установить новый адаптер для беспроводного соединения.
3. Если при включенном модуле блютуз воспроизведение не начинается – проблема в нестабильном соединении. Для решения неисправности обновляют прошивку драйвера или меняют модуль на новый аналог.

Необходимые материалы

Такое достаточно сложное устройство, как беспроводная Bluetooth колонка, может быть собрана из запасных частей и деталей от старых моделей. Самые лучшие самодельные устройства с динамиком, обращенным вверх, изготавливаются из простых подручных материалов.

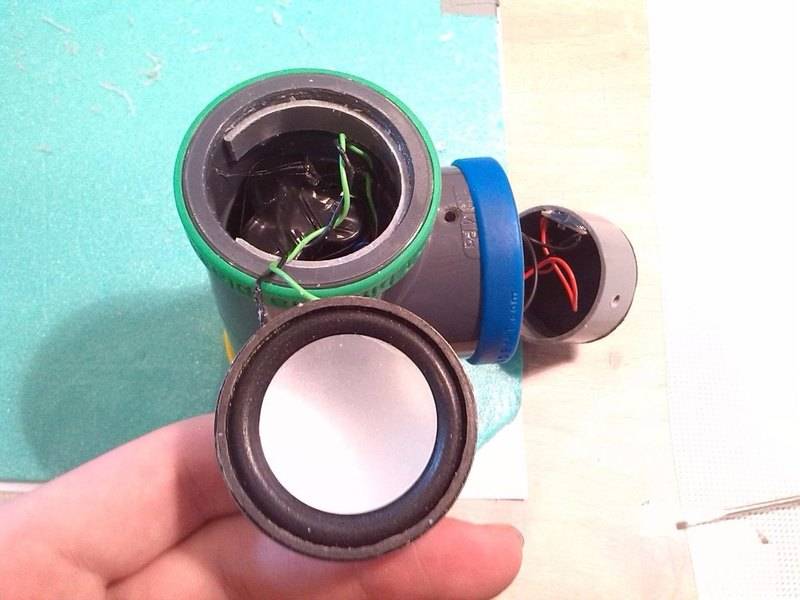

В качестве стенки для корпуса колонки можно брать обычные сантехнические пластиковые трубы, внутренний диаметр которых превышает три-четыре сантиметра.

Обратите внимание: в работе может задействоваться даже стандартный канализационный слив – главное найти подходящие динамики нужных габаритов, и проследить, чтобы они не падали вглубь собранного аппарата.

Коротко об устройстве акустики

Первые устройства для извлечения звука были простыми: граммофонные пластинки прослушивали через раструбы или слюдяные мембраны. Качество такого звучания можно услышать в старинных фильмах: на фоне высоких частот, шума, треска и шороха иглы. Следующим этапом развития звукопередающей аппаратуры стало появление динамика (электродинамического излучателя с коническим диффузором) — он был изобретен в 1924 г.

Первые устройства отличали большие размеры и ограниченный диапазон частот. Но для тех времен это было ноу-хау. Со временем динамики модернизировали и производили с использованием современных технологий. Их частотный диапазон оценивался как широкополосный, а позднее появились многополосные.

Для изготовления качественной акустики в нее включают не только динамики, которые лучше передают высокие частоты, но и массивные сабвуферы — для низких. Минимальное количество излучателей в нормальной колонке — 2 шт. Акустическая музыкальная система более высокого класса содержит до 6 шт. и 1 сабвуфер. Современные АС, работающие в режиме «монозвук» практически не выпускаются. Исключение составляют варианты акустики военного и федерального назначения.

На смену «Моно» пришли:

1. «Стерео». Этот режим обеспечивается двумя каналами, которые содержат весь спектр частот.
2. «Звук вокруг». У АС в наличии большее количество каналов (4 и выше), которые создают эффект объемного звучания.

Что нужно для соединения двух гаджетов

Что взять: ПК, телефон, специальное приложение (к примеру, SoundWire), и роутер с «Вай-Фаем». Компьютер и телефон должны находиться в одной локальной сети, то есть подключены к одному роутеру. При этом необязательно, чтобы у роутера был доступ к интернету

Вам важно только соединить два устройства локальной связью

Приложение устанавливается обязательно на телефоне и компьютере. Вместо SoundWire можно использовать, например, Airfoil Speakers или WiFi Speaker.

Плюс SoundWire в том, что оно подойдёт даже для самого старенького «Андроида» (даже для версии 1.5). WiFi Speaker поддерживает только вариант 2.3 и выше.

Если роутера у вас нет, вы можете с помощью «Андроида» создать собственный «Вай-Фай». Телефон будет точкой доступа, а ПК — её клиентом. Как включить точку доступа на телефоне, если нет роутера:

1. Зайдите в настройки. Кликните по «Ещё».
2. Перейдите в пункт «Режим модема и точки доступа».

3. Щёлкните по «Настройки мобильной точки доступа».

4. Напишите название для «Вай-Фая» и пароль. Кликните по «Сохранить».

5. Активируйте пункт «Мобильная точка доступа» с помощью тумблера на строке.
6. Теперь на компьютере откройте список доступных сетей «Вай-Фай». Зайдите в только что созданную сеть с помощью установленного пароля.

Тип питания

Как правило, портативные динамики работают автономно от встроенных аккумуляторов. Понятно, что их нужно время от времени подзаряжать. Но есть возможность подзарядки от блока питания или подсоединить к ноутбуку через USB-кабель или к пауэрбанку. При покупке желательно у продавца узнать время автономной работы. Чем больше спикер проработает без подзарядки, тем лучше.

Есть девайсы, у которых смешанный тип питания — и от аккумуляторов, и от сети переменного тока в 220 В. Питание от сети пригодится тем, кто не планирует переносить смарт-колонку в разные места дома, а нашел ей постоянное проживание на полке или на холодильнике в кухне.

Встречаются и устройства, у которых только автономное питание от батареек, которые нуждаются в периодической замене.

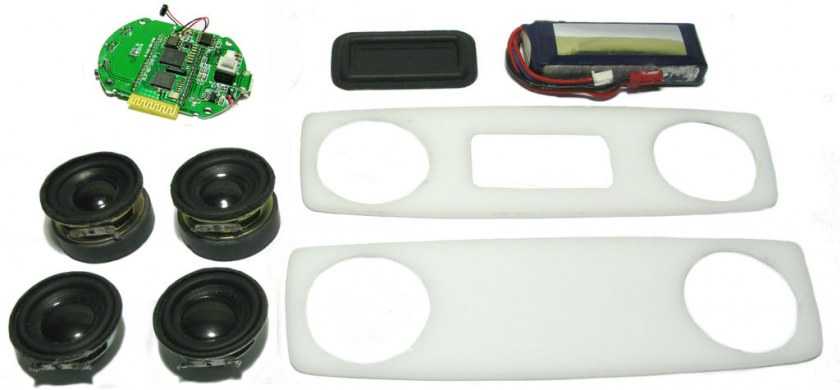

Что понадобится для работы

Детали

Для полноценного звучания устройства понадобятся динамики. Всего их следует взять 4: две под низкие частоты, две под верхние.

• Кроссовер с двумя каналами (2 шт.).
• Две пассивных мембраны.
• Аккумулятор.
• Зарядка.
• Усилитель.
• Bluetooth-модуль.
• Повышающий преобразователь.
• Разъем питания.
• Тумблер переключения.
• Материал для корпуса.

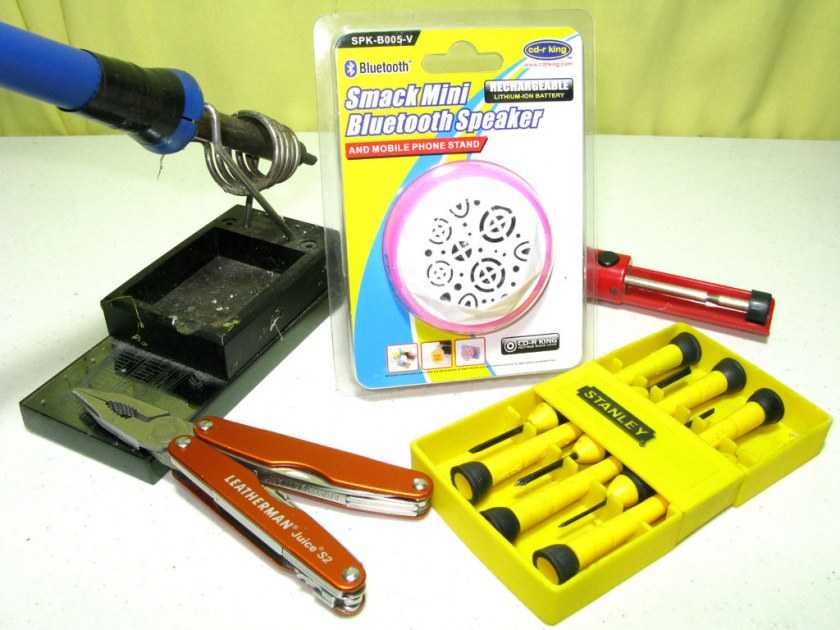

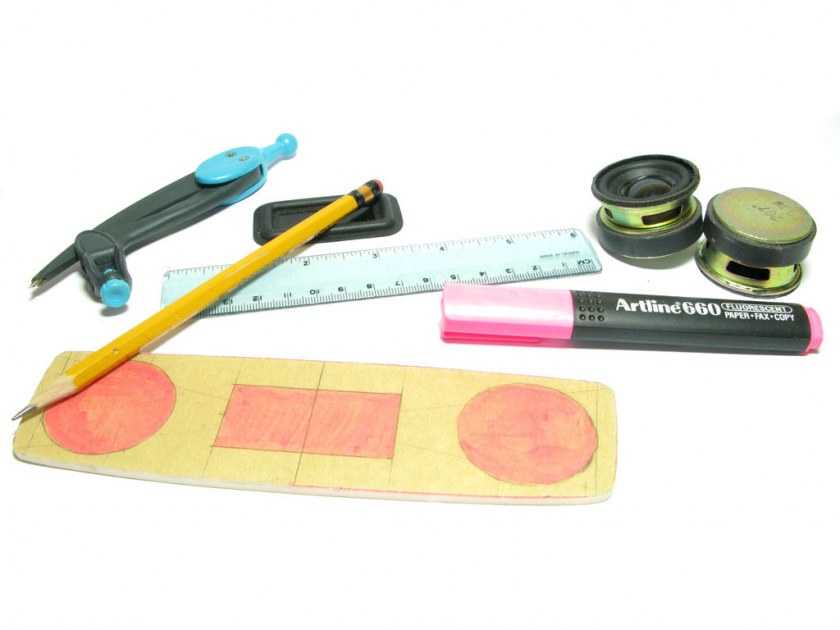

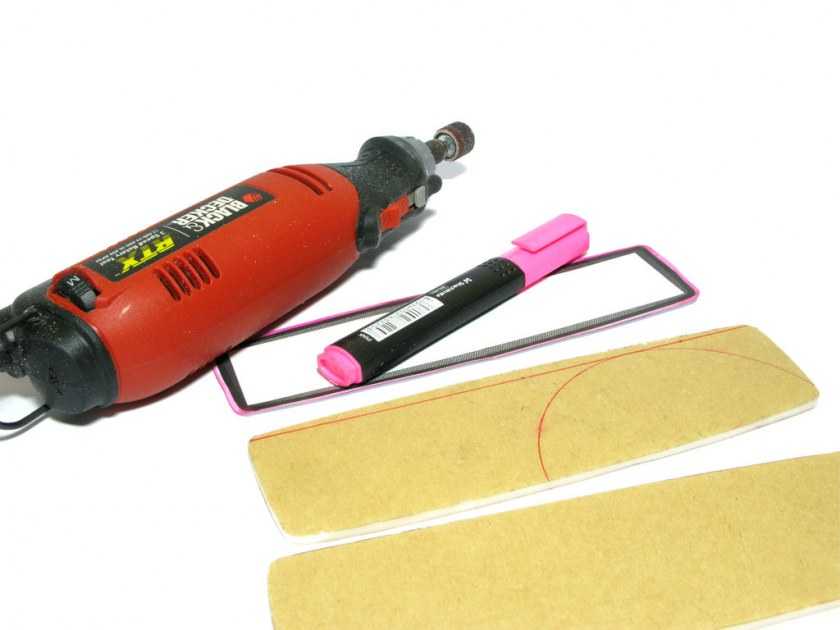

Материалы и инструменты

Для изготовки самодельной колонки понадобиться ряд инструментов и материалов.

• Клей.
• Ножовка, лобзик и другие инструменты для работы с фанерой или любым материалом, который послужит корпусом для устройства.
• Маркер, карандаш и другие предметы для разметки.
• Линейка

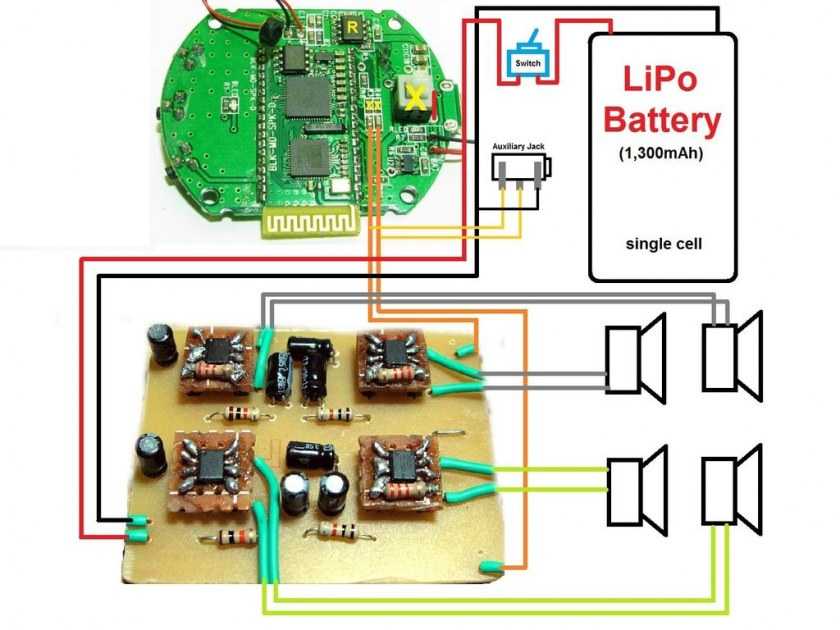

Схема сборки

Как видно из схемы, динамики подключаются по парам ВЧ и НЧ к кроссоверам, на которые поступает сигнал с усилителя. Сделано это, чтобы обеспечить более качественное звучание устройства. Для увеличения качества звучания низких частот между кроссовером и НЧ динамиком следует также поставить ФНЧ, который будет убирать все верхние гармоники, обеспечивая качественный и глубокий бас.

Информация с Bluetooth-модуля поступает на усилитель, который предназначен для предварительной фильтрации и усиления сигнала. Сам модуль усилитель питается от батареек (или от аккумуляторов). Напряжение с них повышается до 14 В и подается на вход этих двух элементов.

Между питающим напряжением и повышающим модулем также следует расположить плату защиты, которая обеспечить устройству защиту от коротких замыканий.

Из чего можно собрать колонку

Выброшенные после стольких лет службы игровые гарнитуры также стали хорошим «донором». Мембранная часть наушников просто не может служить вечно — со временем она выходит из строя, а звуковые катушки перегорают. Тем не менее, корпус наушников можно использовать как часть самодельной bluetooth-колонки.

Помимо расходных материалов следует приобрести к ним набор обычных болтов, шайб и гаек. Также необходимо приобрести клей, который может высохнуть за пару секунд, лучше взять универсальный «Момент-1».

Не забываем материалы для нижней части, покупаем несколько заглушек. Практически все товары из приведенного выше списка благополучно приобретаются в одном супермаркете со строительным или сантехническим отделом.

Портативные колонки для телефона своими руками

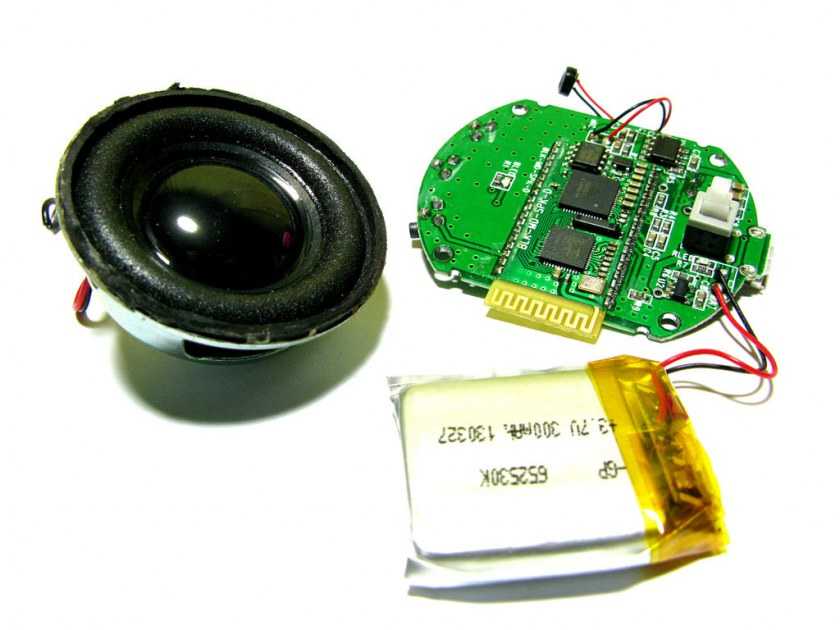

Кроме описанных вариантов есть возможность создать портативную Bluetooth колонку собственными силами. В качестве корпуса подойдут акриловые листы, они легко поддаются резке, их можно сгибать и придавать разные формы.

Для работы потребуется:

1. Модуль усилителя Bluetooth 2.1.
2. 1-2 динамика.
3. Литий-ионный аккумулятор.
4. Зарядное от USB.
5. Выключатель.
6. Модель зарядки.
7. Листы акрила 4 мм.

Пошаговый процесс создания таков:

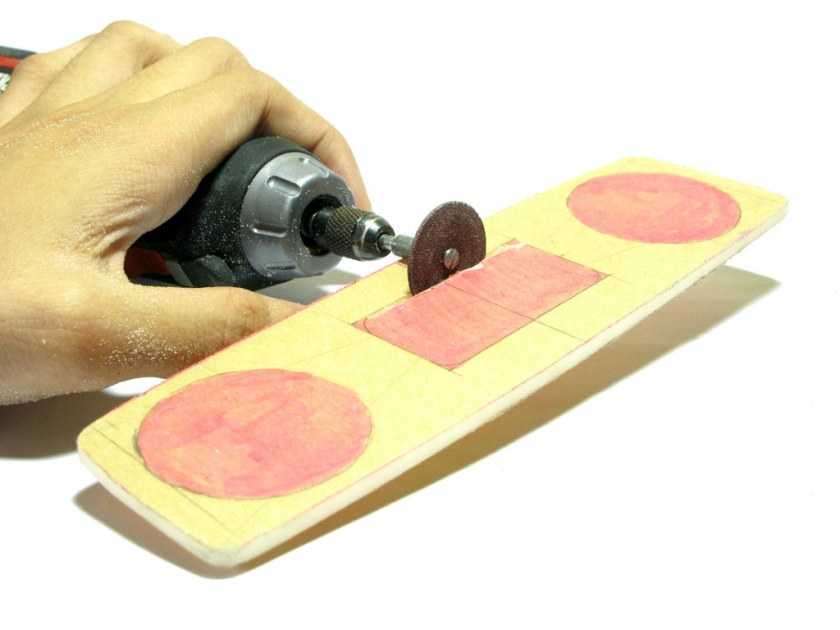

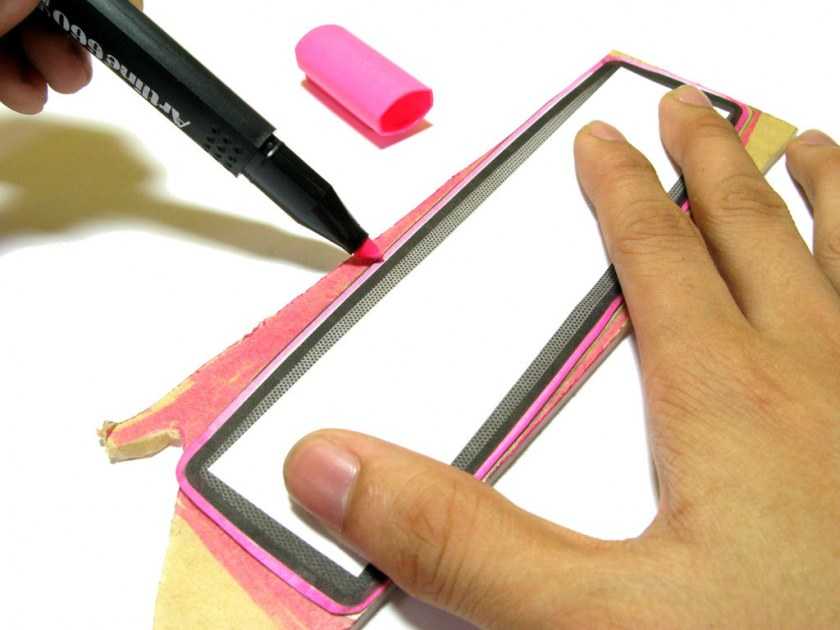

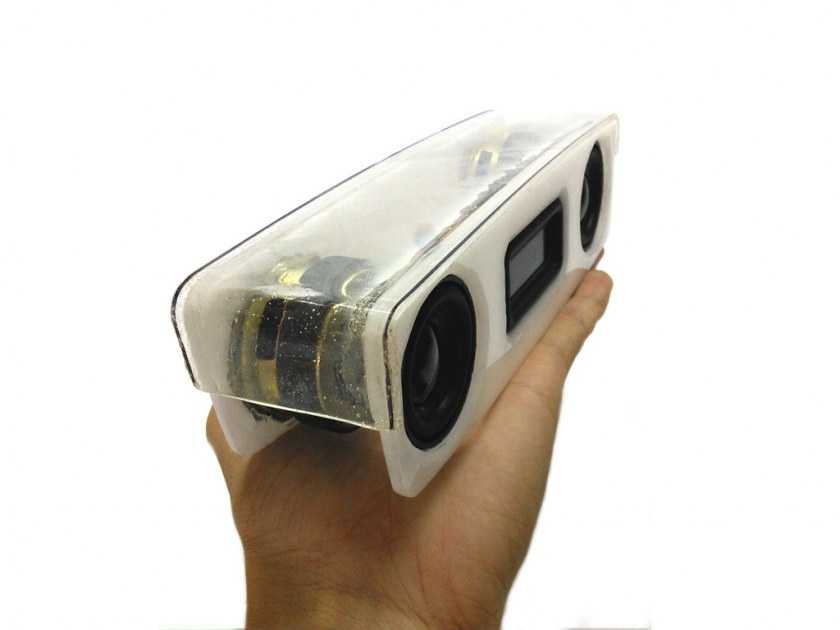

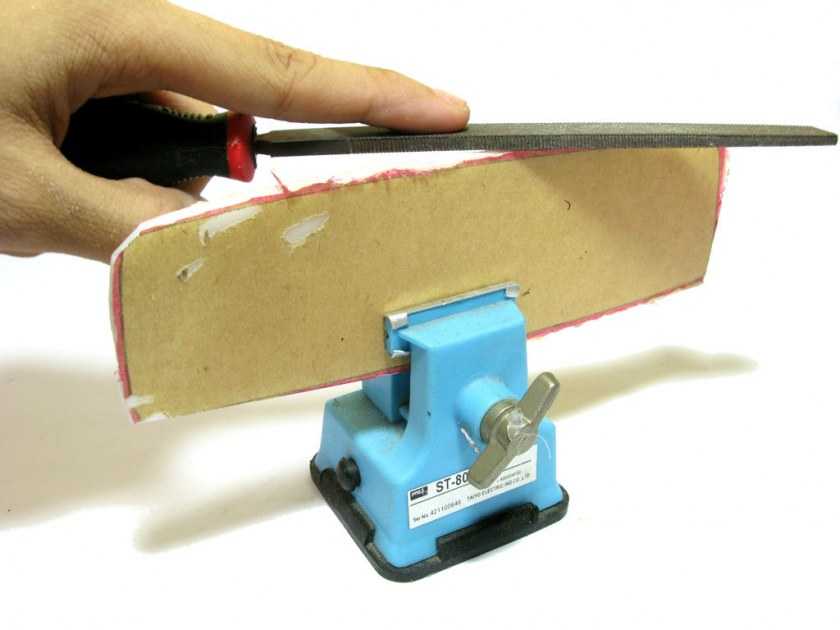

1. Листы нужно вырезать по заранее продуманной форме. Из них будет создан корпус. Для любителей чистого и максимально качественного звука, лучше будет дерево или фанера. Такой материал обеспечивает глубоким басом и ярким звуком. Детали отмечаются карандашом и вырезаются лобзиком или пилкой.

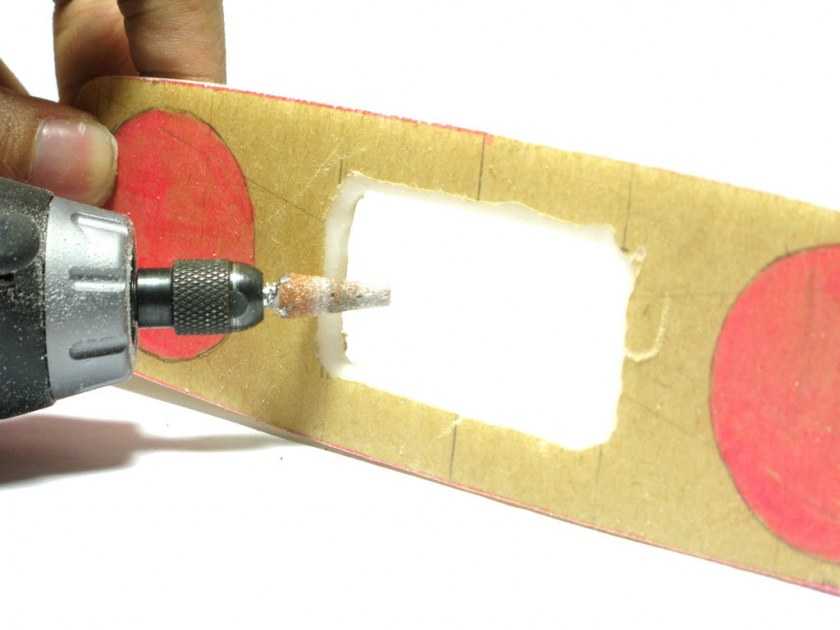

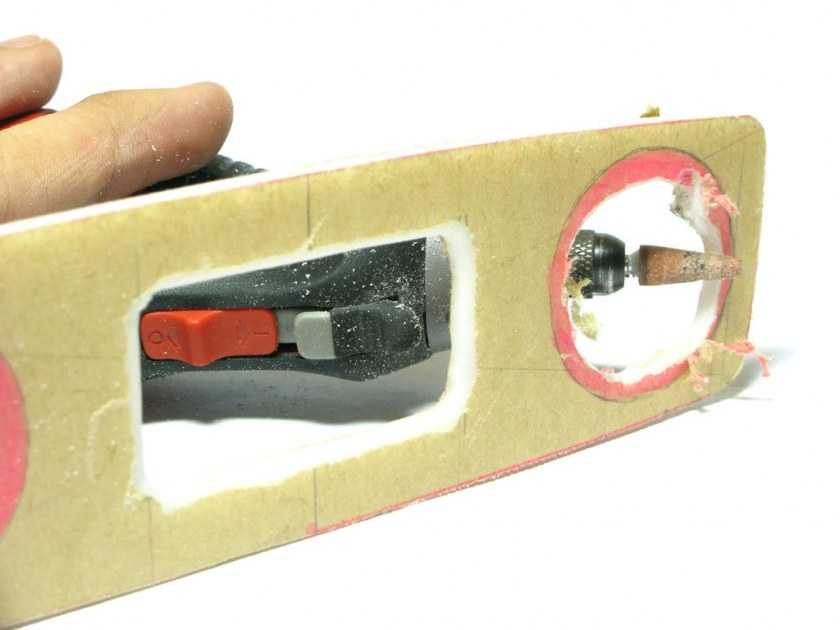

2. Теперь нужно вырезать места под динамики. Для получения идеального результата потребуется замерить сам динамик линейкой или другими инструментами и перенести размеры на лист акрила. Внутри круга высверлить отверстие, в него всунуть лезвие и пропилить по кругу. Для 100% круглой плоскости использовать напильник.

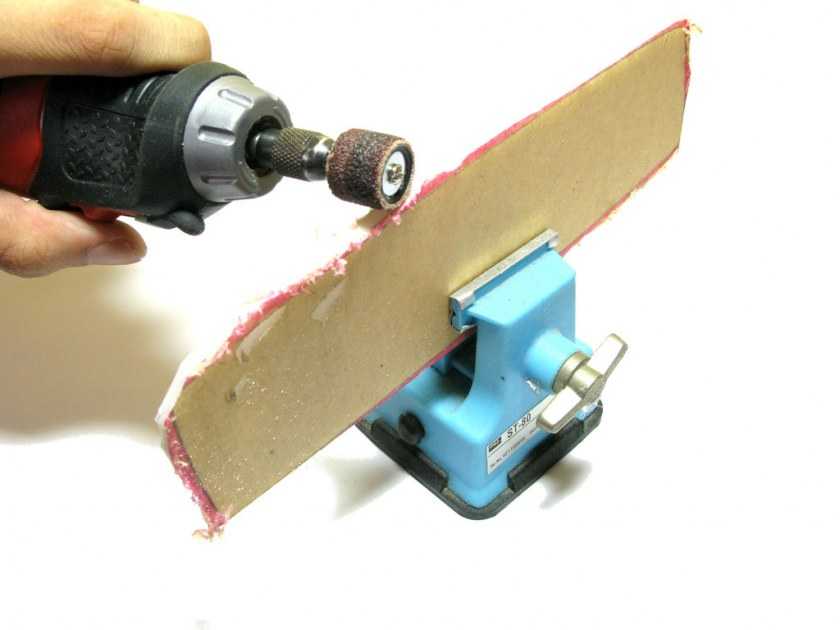

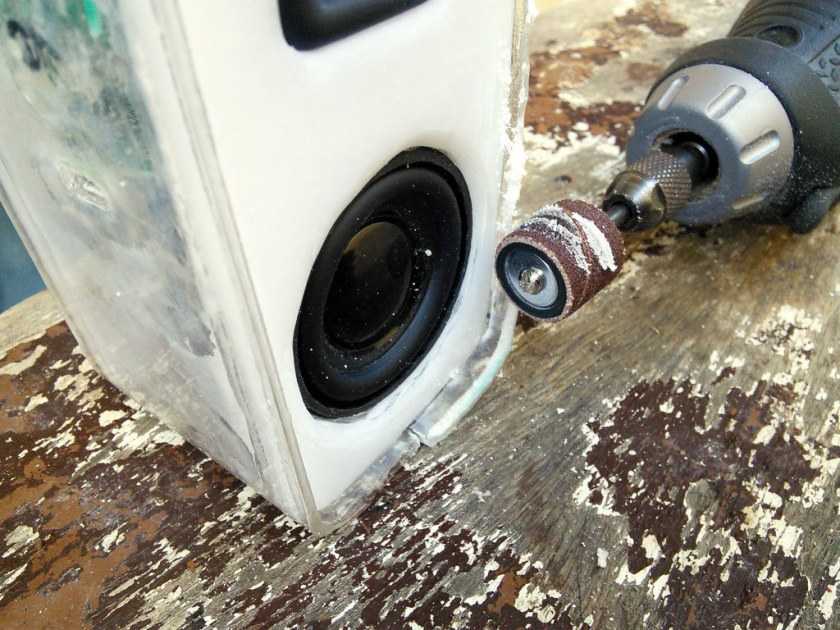

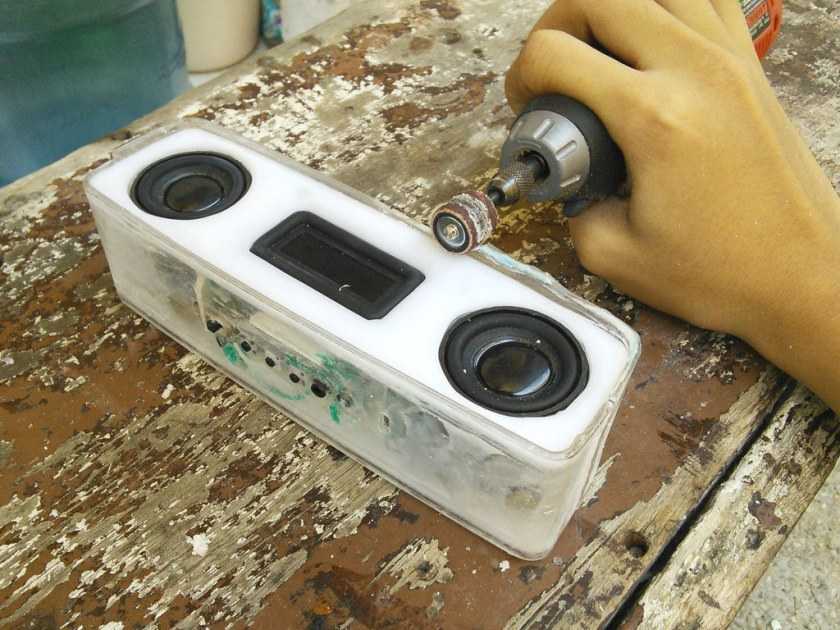

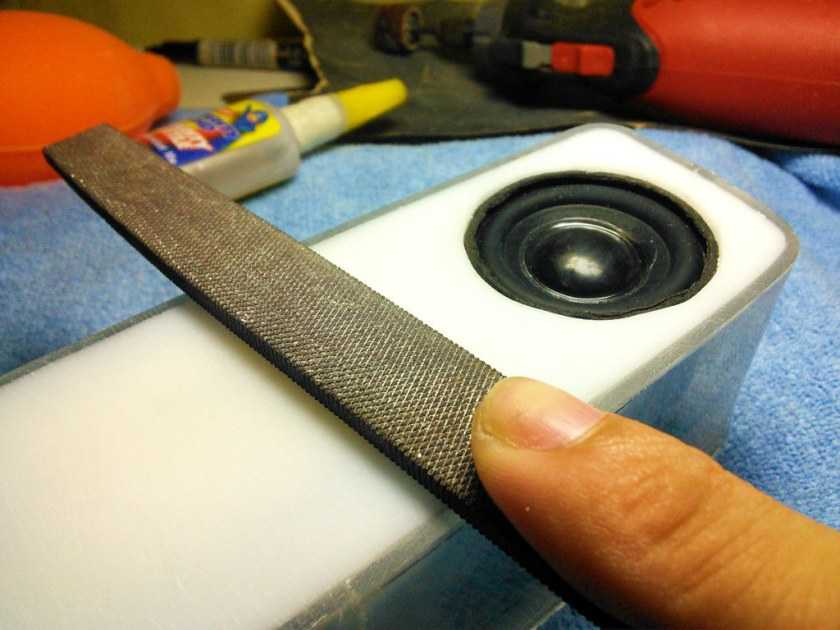

3. Заготовки шлифуются наждачной бумагой, чтобы добиться гладкости и чистоты. Этот этап помогает при дальнейшем склеивании деталей.

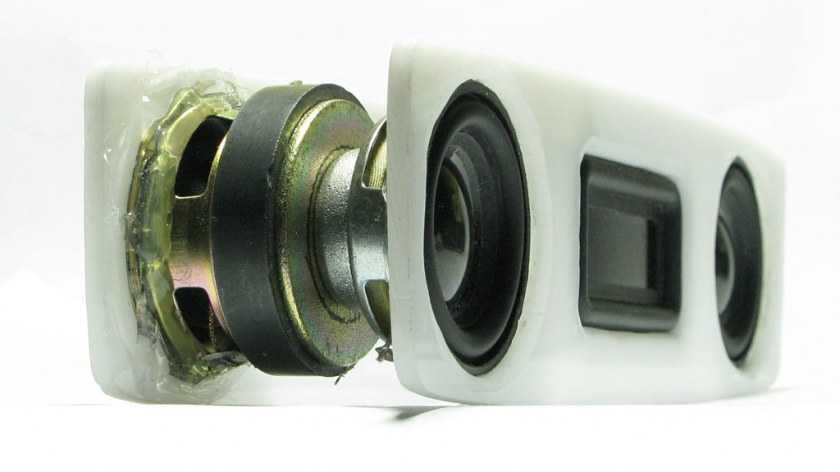

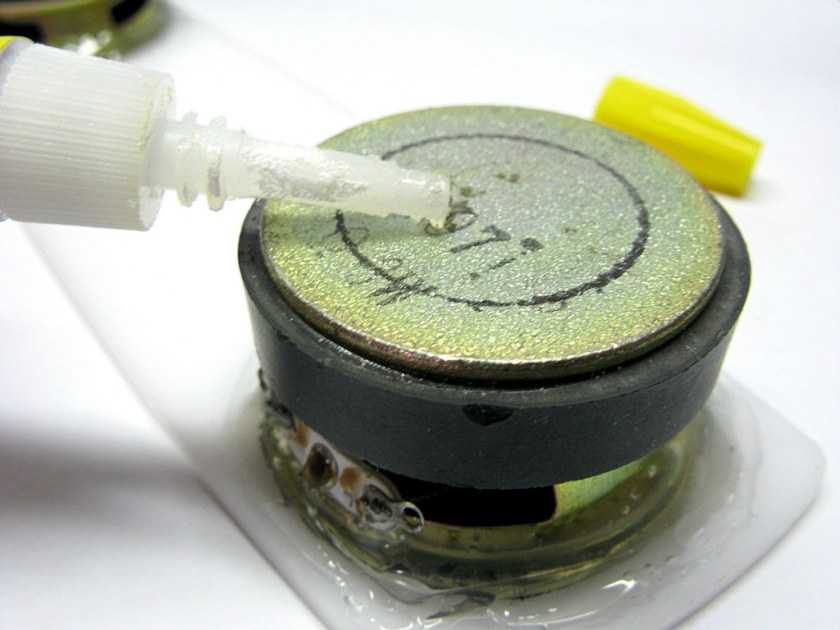

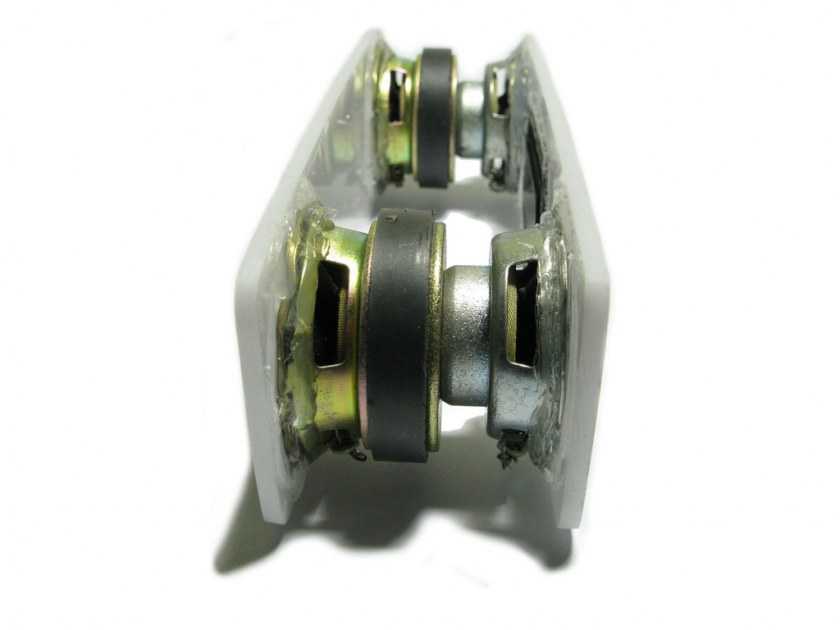

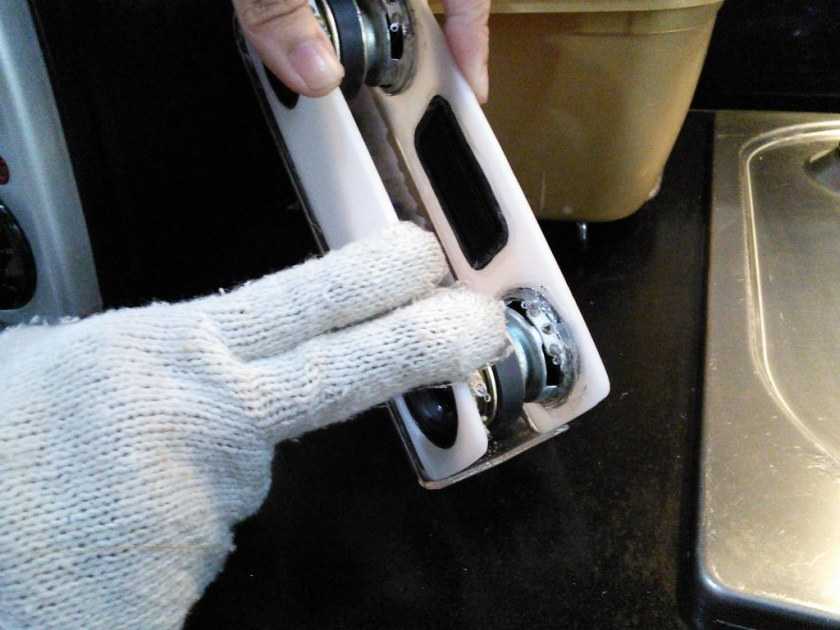

4. Динамик нужно установить в посадочное место. Для этого по контуру нужно нанести минимальный слой клея, после подключить его и удерживать к заготовке 2-3 минуты. Если в конструкции будет пара динамиков, процедура полностью повторяется для второго элемента. Вокруг них еще нужно будет добавить термоклей тонким слоем, чтобы убрать пустоты и достичь герметичности.

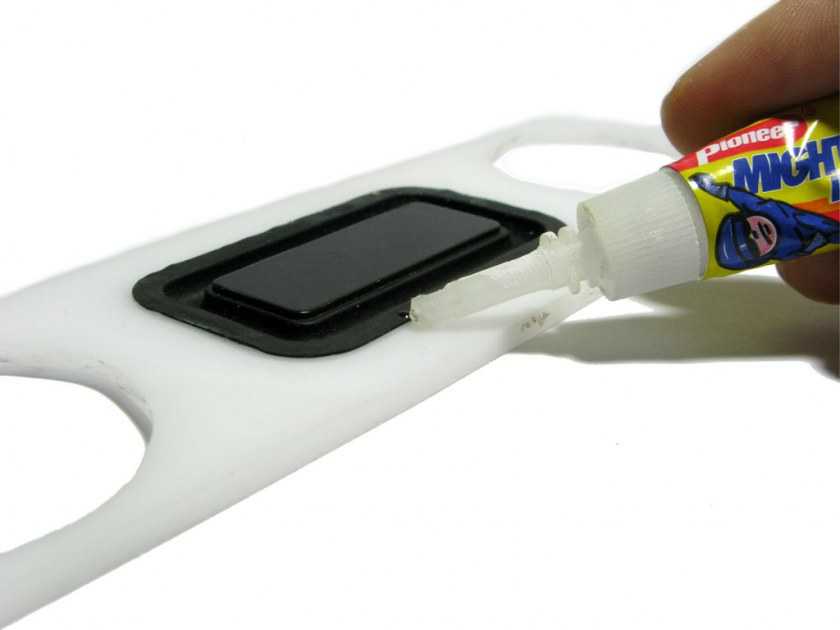

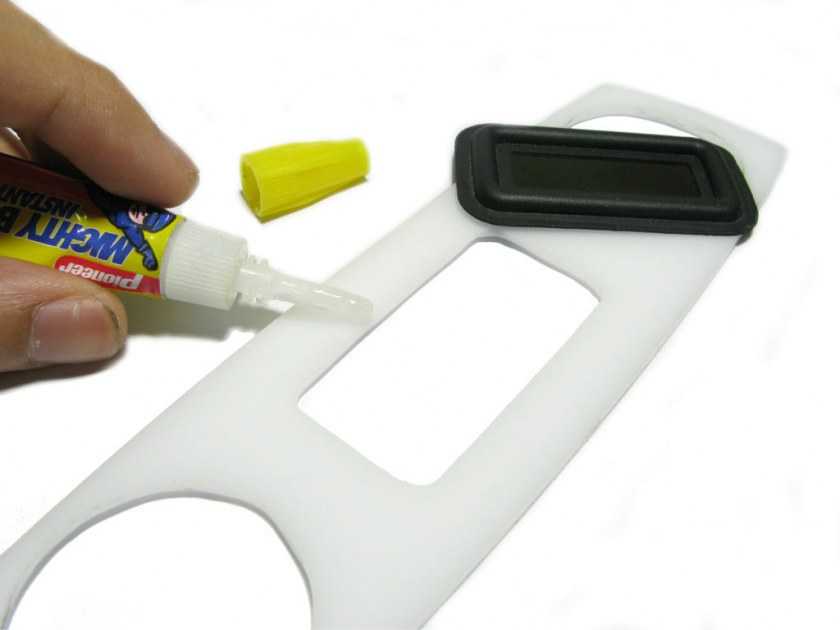

5. Закрепить низ и боковые части путем нанесения супер-клея на верхнюю панель и крепления к ней боковых стенок и т.д.
6. Каждый модуль нужно подключать строго по схеме.

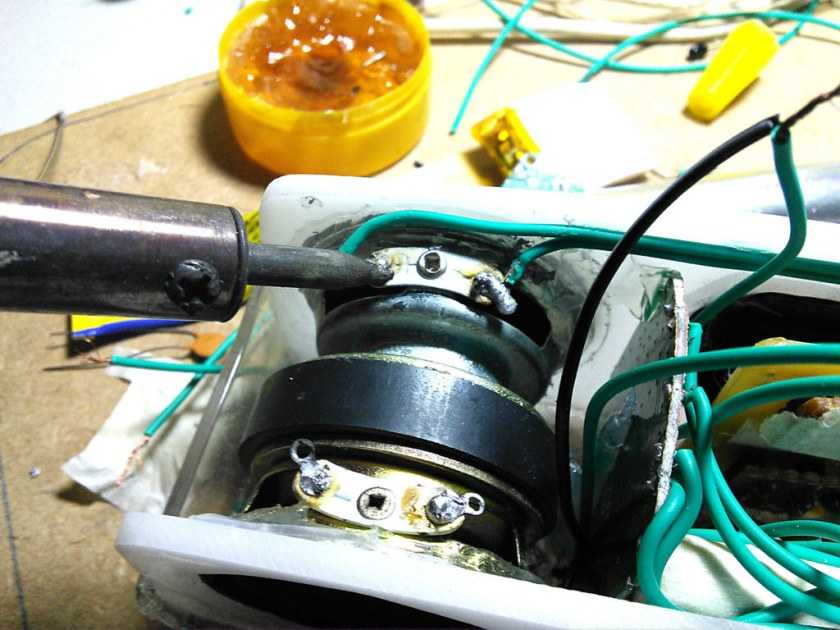

7. Припой проводов ко всем модулям делать по инструкции. Изначально спаять усилитель, делать все аккуратно, что вызвано недостатком места. Лучше пользоваться зажимами для устойчивости удерживания платы. Теперь следует убрать разъем AUX и USB для припоя модуль Bluetooth. Соединить кабеля по схеме, подключить зарядку батареи и сами аудиовыходы.

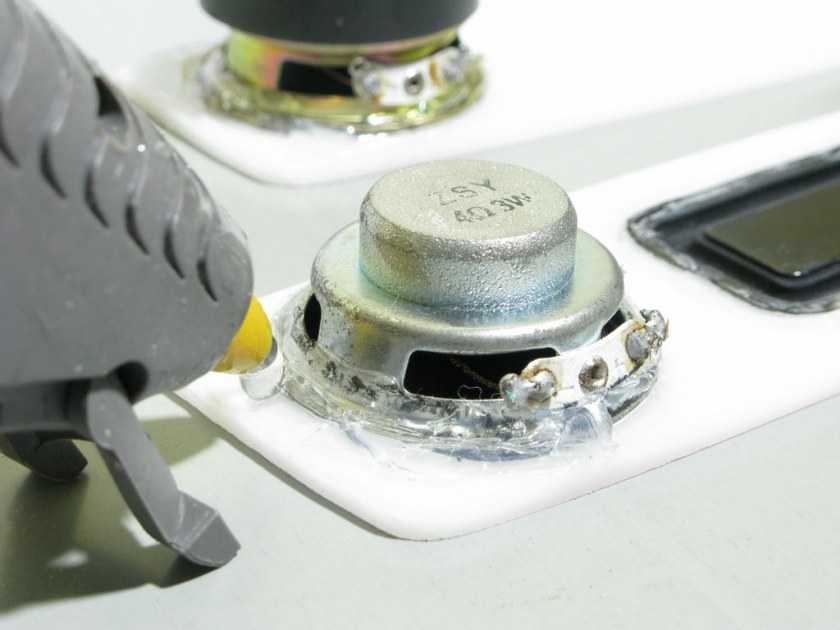

8. Закрепить элемент в корпусе термоклеем изначально небольшое количество распределить на задней панели усилителя и прижать его к корпусу. По аналогии смонтировать другие детали.
9. Теперь можно собрать колонку с помощью суперклея или другими методами. Для герметизации подойдет термоклей. Наждачкой зачистить углы и другие части, для гладкости.

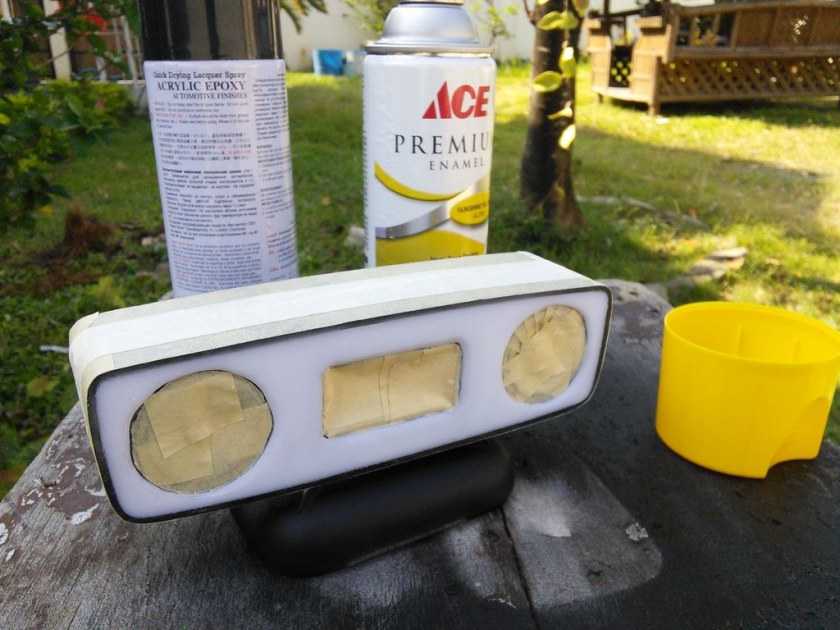

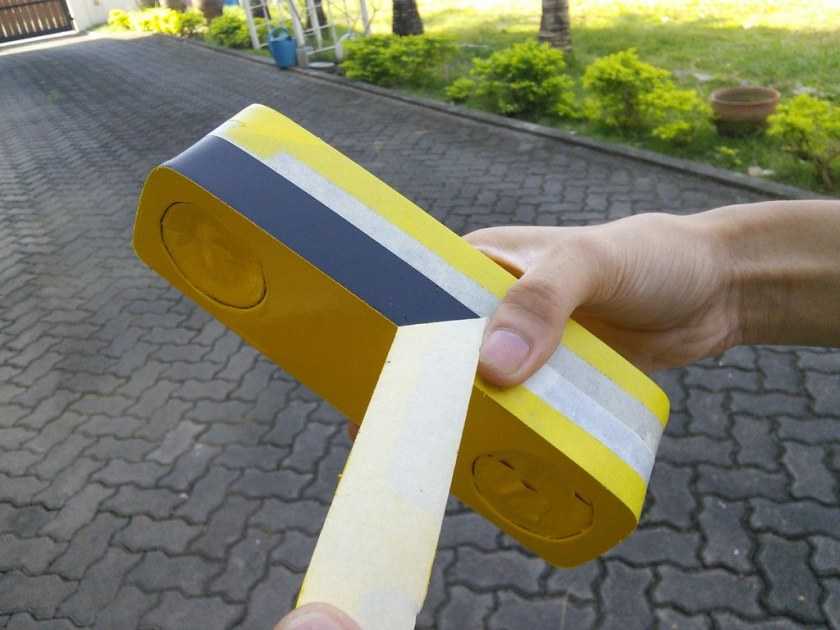

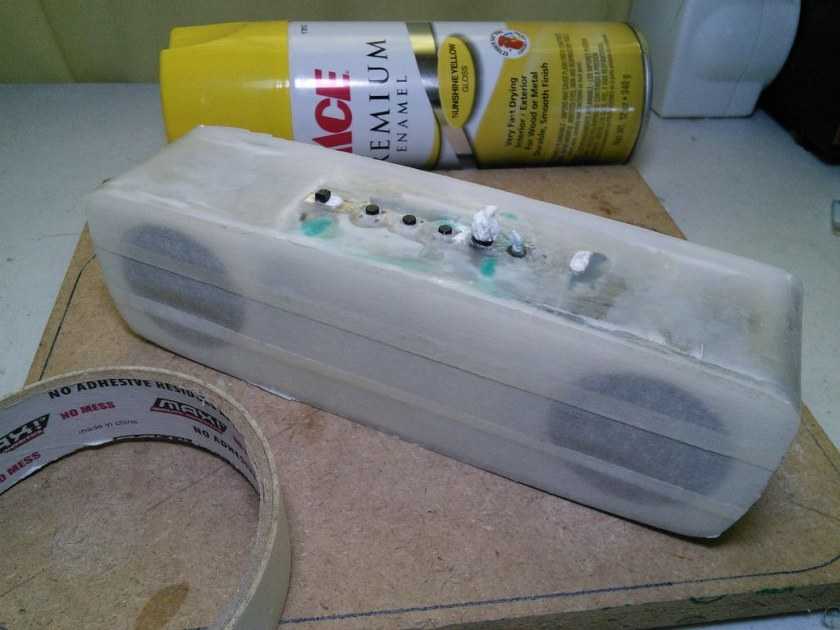

Улучшить подобный гаджет можно баллончиком краски, наклейками или дополнением в виде резиновых ножек. На видео представлен детальный процесс изготовления такой колонки для мобильного устройства

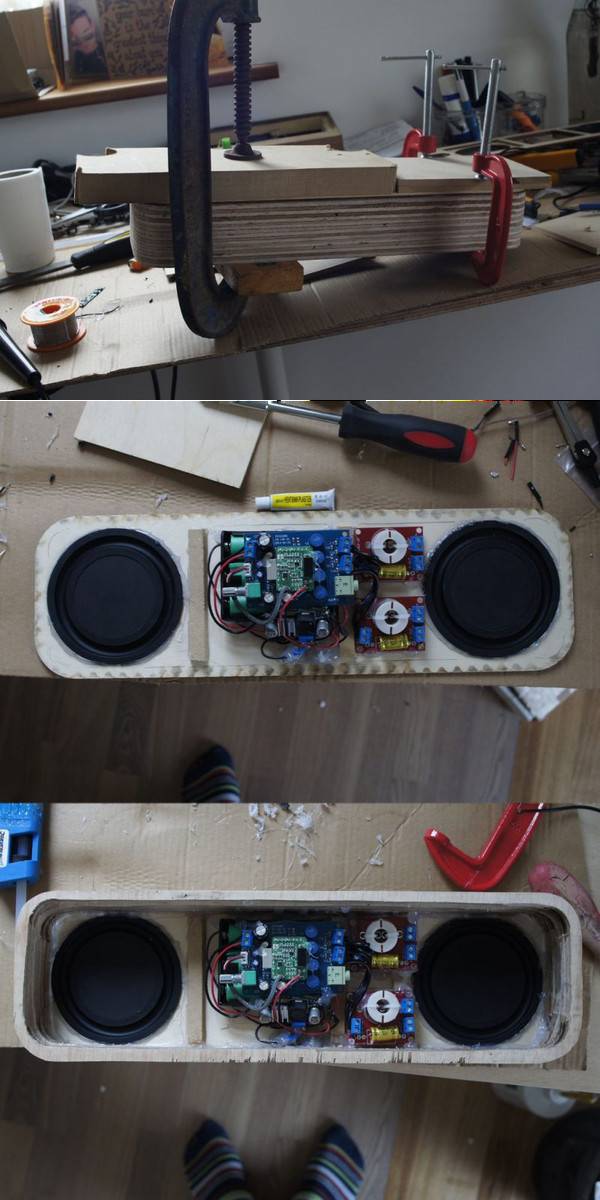

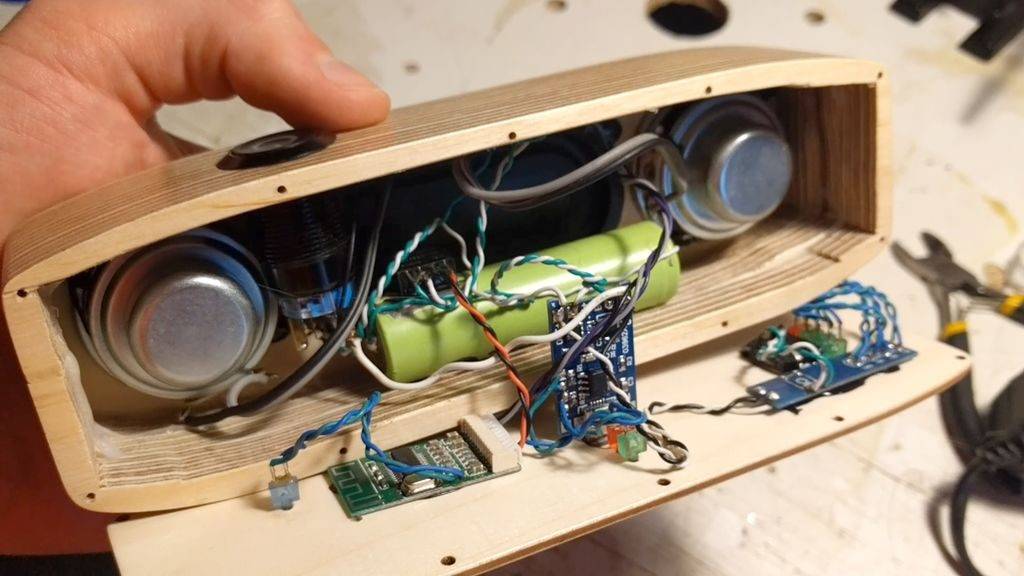

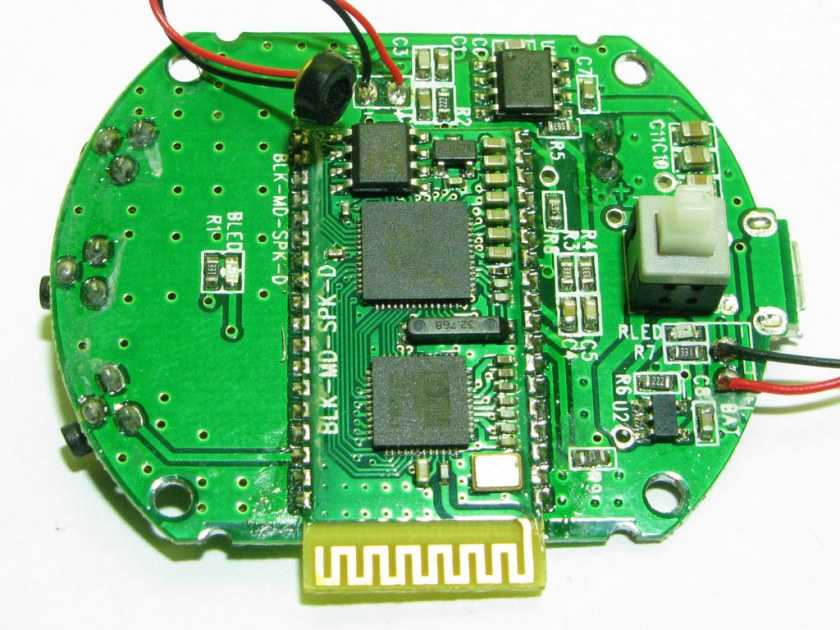

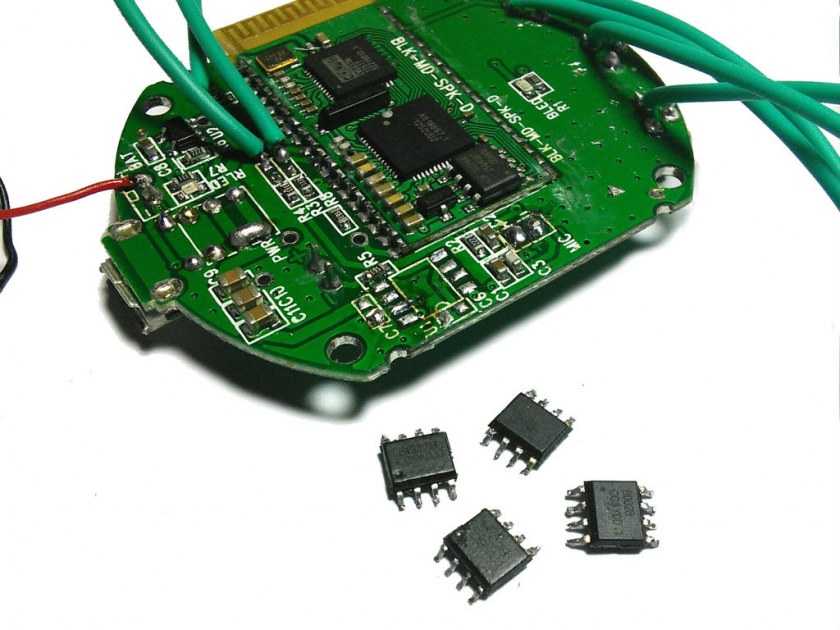

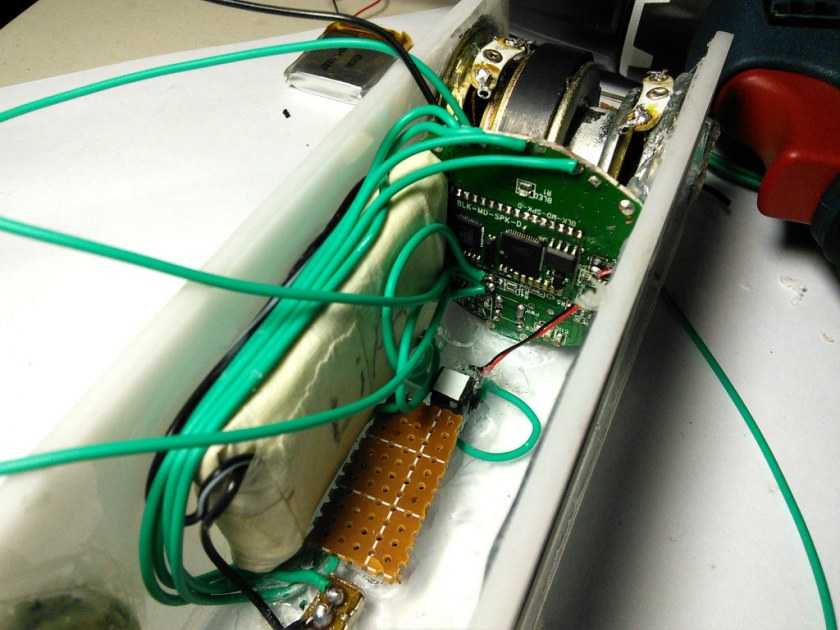

Установка основных модулей

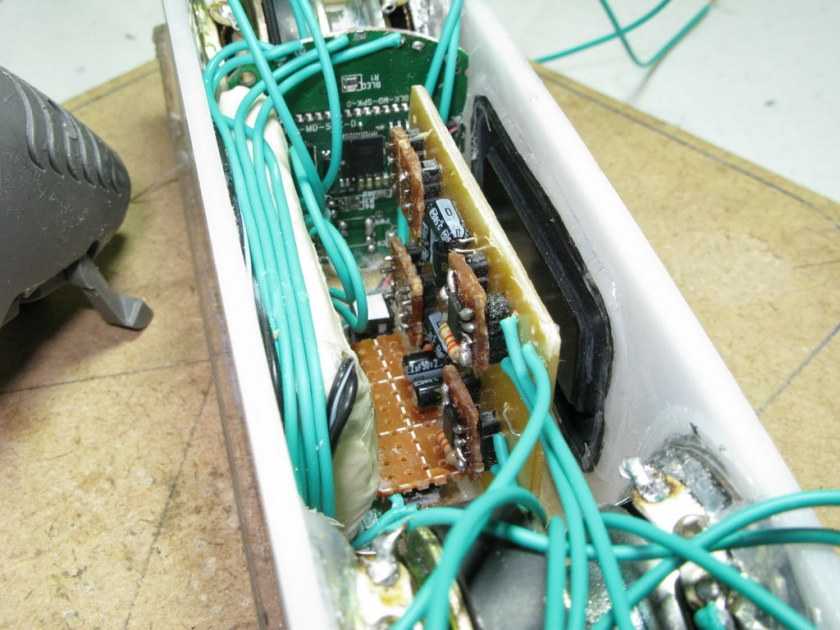

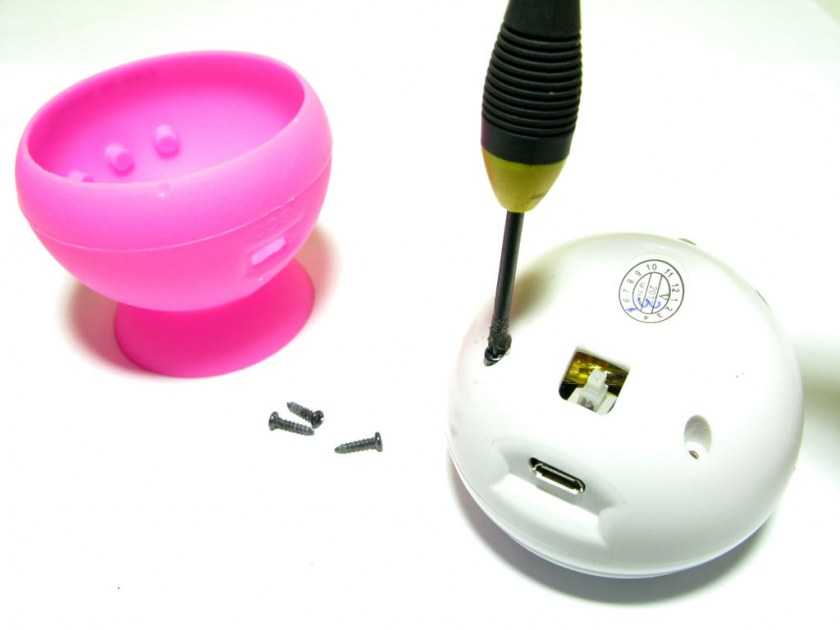

Для установки модулей откручивают заднюю панель на корпусе колонки. Платы усилителя и контроллера необходимо закрепить в её верхней части саморезами и термоклеем.

Так как на усилитель не будет оказываться механическое воздействие, его порт micro-USB приклеивают к внутренней стороне задней панели колонки, а затем прикручивают к ней саморезом через отверстие на плате. Перед креплением DW-CT14+ на панели напротив светодиода сверлят отверстие.

Порт micro-USB контроллера также приклеивают к внутренней стороне задней панели так, чтобы при установке пластины в корпус портативной колонки, вход порта micro-USB примыкал к верхней грани колонки.

В этом месте в ней выпиливают прямоугольный проём для подключения к разъёму USB внешнего зарядного устройства. Перед приклеиванием модуля зарядки в пластине напротив светодиодов просверливают общее отверстие.

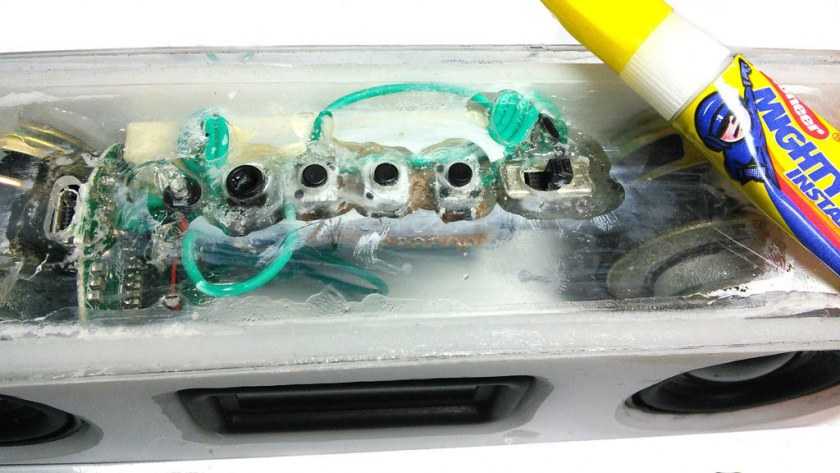

Так как на плату контроллера будет постоянно оказываться механическое воздействие при подключении штекера, её дополнительно прикручивают к тыльной пластине саморезами через неиспользуемые контактные отверстия «IN-» и «IN+».

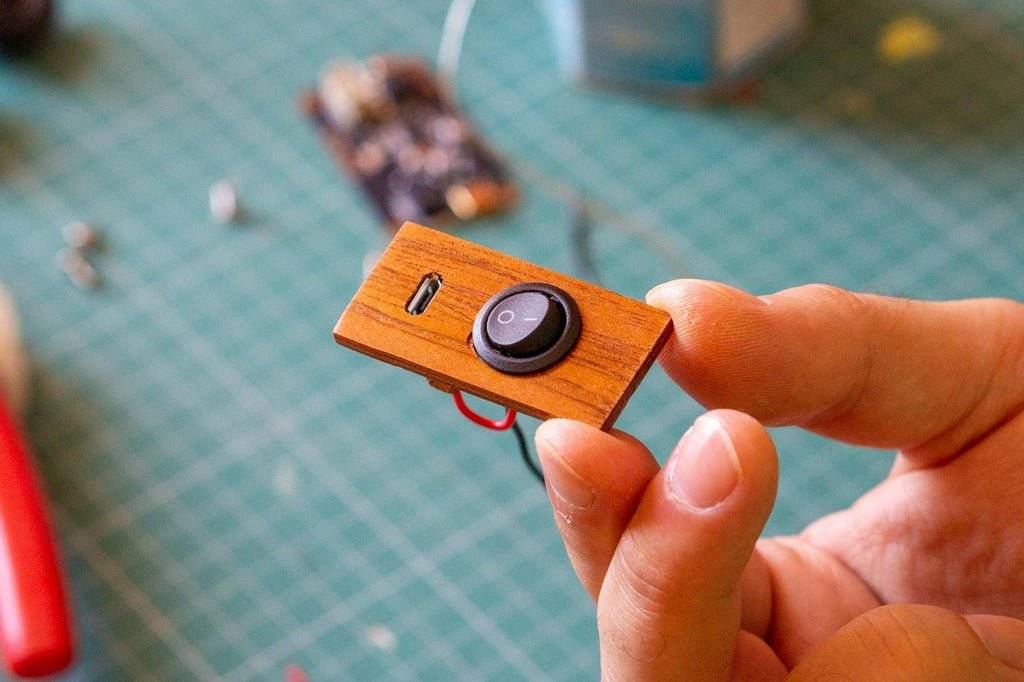

Под миниатюрный кулисный переключатель диаметром 20 мм можно расточить напильником отверстие, оставшееся на задней пластине от выходящих проводов, или же коронным сверлом просверлить новое.

Аккумулятор лучше закрепить в нижней части задней панели колонки с помощью двухстороннего скотча.

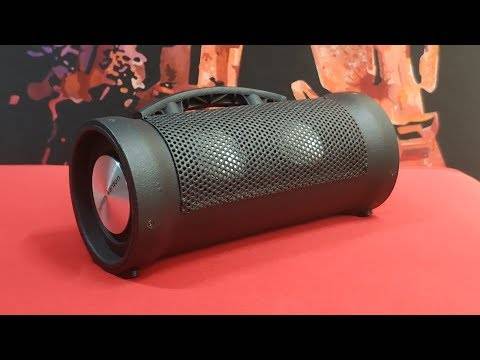

Выбираем колонку

Самый ответственный момент. От выбора колонки зависит качество воспроизводимого звука.

Следует понимать, какие задачи ставятся перед собираемым девайсом. Будет ли делаться упор на воспроизведение музыки или на использование голосового ассистента.

Можно даже поискать колонки, которые внешне похожи на HomePod.

Вот достойные варианты с AliExpres:

• GGMM D6 – 3 165 руб.
• COWIN DiDa – 4 040 руб.
• Baseus E50 – 4 713 руб.

Вот несколько колонок из российских магазинов:

• JBL Flip 4 – 5 990 руб.
• JBL Pulse 3 – 9 990 руб.
• Harman Kardon Onyx Studio 3 – 9 990 руб.

Не забывайте про другие особенности колонок разных производителей. Например, некоторые могут параллельно выступать в роли светильника, ночника или зарядки для основного смартфона. Отдельные модели могут образовывать пару для воспроизведения стереозвука.

При проводном подключении звука не забудьте обзавестись кабелем 3.5 мм на 3.5 мм.

Собираем систему и наслаждаемся.

Колонка для компьютера из телефона

Чтобы сделать колонку из старого телефона для домашнего персонального компьютера, его необходимо сначала подключить к данному устройству. Для этого необходимо установить и на ПК, и на смартфон дополнительное программное обеспечение. Такой способ позволит использовать свой телефон в качестве звукового устройства в любое время. Программа называется SoundWire.

После этого произойдет автоматическое подключение между компьютером и телефоном. Программа работает с помощью интернета, поэтому должен работать Wi-fi. После подключения, на компьютере необходимо подтвердить обнаруженное устройство и можно начинать проверять новую колонку.

Если нет денег на новые колонки, но музыку хочется слушать, ее можно сделать с подручных средств. Для этого нужно собрать все необходимые инструменты и детали. Сбор конструкции нужно производить согласно инструкции. Также в качестве колонки можно использовать мобильный телефон.

Внешний динамик из смартфона

Как сделать блютуз колонку из обычной я рассказал. Но воспроизводить звук можно и через любой смартфон. Например, если у вас в самый неподходящий момент сломалась аудиосистема ноутбука. Для этого не нужен ни паяльник, ни провода, ни приобретение микросхем в Китае. Достаточно специального приложения для Android или iOS. Таких программ на сегодняшний день очень много, вы можете выбрать любую по своему вкусу. Для примера я расскажу о w.

Это приложение условно-бесплатно. То есть им вполне можно пользоваться и никому не платить, но в этом случае каждые 45 минут сигнал будет прерываться не очень приятным звуком и блоком с рекламой. 3$ за полную версию снимут лимит и подарят бонусом хорошее сжатие, а также возможность нескольких соединений одновременно.

Итак, как из телефона сделать блютуз колонку самому своими руками?

1. Скачиваем SoundWire на компьютер с официального сайта и на смартфон с Google Play.
2. Запускаем на обоих устройствах и ждем пока они друг друга обнаружат.
3. В компьютерной версии выбираем источник звука из найденных.
4. Наслаждаемся решением проблемы!

Если какой-то из шагов остался непонятен, все этапы сборки блютуз колонки своими руками на видео легко найти в интернете или ниже.

Снижение алиментов

Добиться изменения суммы алиментных выплат в меньшую сторону гораздо сложнее, чем ее увеличения, поскольку нужны серьезные основания и доказательства. Если заинтересованной стороной является плательщик, чтобы изменить размеры алиментов, нужно не только собрать все необходимые документы и грамотно составить иск, а добиться начала судебного разбирательства и открытия дела о снижении размера алиментов. На практике плательщики алиментов часто сталкиваются с рядом проблем: затягивание дел по снижению размера алиментов и недостаточное количество доказательств, которые действительно могут подтвердить необоснованность установленного размера уплаты. Судебные органы также испытывают сложности с определением правильной суммы и вынесением справедливого решения.

Есть ряд оснований для снижения алиментов.

• Подтверждение, что у плательщика I или II группа инвалидности. Дополнением может послужить доказательство того, что он нуждается в постороннем уходе.
• У должника (плательщика) есть другие лица, находящиеся на длительном или постоянном иждивении с его стороны, которым он также выплачивает алименты (другие дети, родители).
• Если доход плательщика настолько высок, что норма выплачиваемых алиментов в значительной степени превышает прожиточный минимум.
• При основательном сокращении размера доходов или других финансовых трудностей плательщика.
• Когда ребенок, на которого необходимо платить алименты, находится на государственном обеспечении в полной мере.
• В случае если выплаты предназначены для шестнадцатилетнего ребенка, который одновременно с этим занимается трудовой или предпринимательской деятельностью, что полностью или частично способна обеспечить его потребности. Основание применимо лишь при наличии дополнительных обстоятельств из приведенного списка.

Высокий заработок опекуна или попечителя, содержащего ребенка или родителя, пенсия, а также наличие у кого-то из них в собственности имущества, не приносящего доход, не являются допустимыми основаниями для уменьшения размера алиментов.

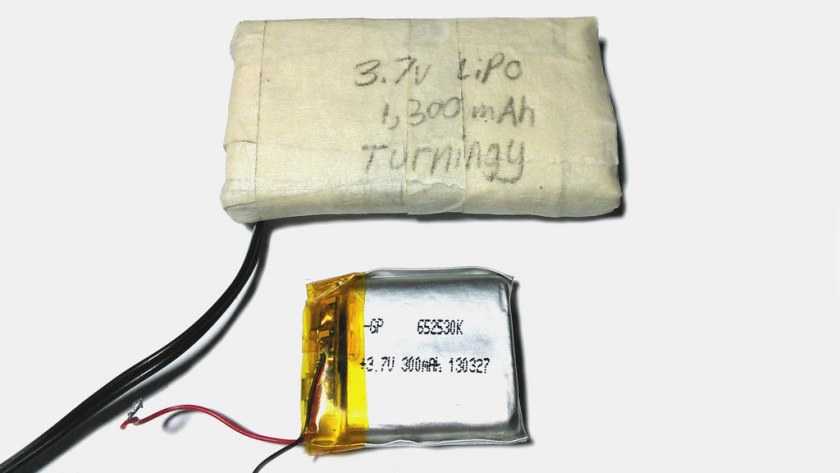

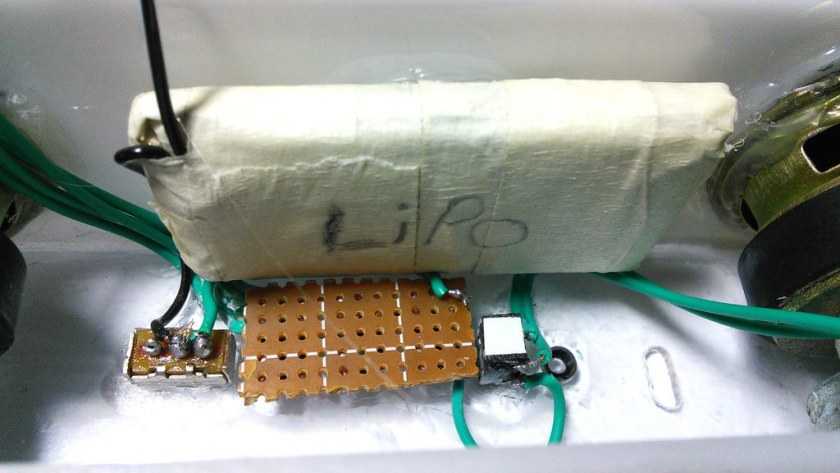

Установка аккумулятора

Для обеспечения качественной работы беспроводной колонки следует подобрать аккумуляторную батарею с мощностью в несколько ампер-часов. Самым лучшим вариантом будет составление конструкции из двух или трех модулей, собственная емкость которых достигает 2-3А.

Подобные детали продаются на радио рынках, в виде старых аккумуляторов от телефонов и планшетов.

После нахождения нужной детали следует выполнить следующие действия:

Определите место расположения аккумуляторной батареи и примерьте ее к корпусу будущей колонки.
Используя паяльную станцию, подсоедините к батарее провода, а затем временно их изолируйте.
Закрепите аккумулятор на дно корпуса, также отличным местом может стать боковая стенка. Для фиксации используется супер клей.
Аккумуляторная батарея присоединена и готова к дальнейшему подключению к ней прочих устройств

Следует выполнить следующие этапы работы:
Используя паяльник, присоедините USB-кабель к участку для зарядки.
Установите в корпус модуль заряда и закрепите его с помощью супер клея или герметика.
Соедините между собой выход модуля и вход аккумулятора, обращая внимание на полярность.

В качестве проверки следует подключить аккумулятор к телефону или планшету, с помощью присоединенного модуля USB. В том случае, если на плате загорелся светодиод – все работает верно.

Затем следует выполнить следующие действия:

Соедините с помощью паяльника обратный модуль с двумя парами входных и выходных проводов

Обратите внимание на то, что следует оставлять обрыв для питания, его нужно подключать последовательно.
Закрепите выключатель с помощью супер клея или герметика.
Подсоедините выключатель к разрыву питания с помощью паяльной станции.
Проверьте устройство методом его активации, в случае, если все верно, на выключателе загорится светодиод.

После выполняются такие шаги:

• Все пропаянные контакты изолируются с помощью подручных материалов: герметика или изолирующей ленты. Следует внимательно отнестись к этому этапу работы, так как модули, полученные из Китая, обладают крайне низкими показателями защиты, вследствие чего выгорают даже при небольших выходных замыканиях.
• Обратный модуль питания закрепляется на корпусе колонки с помощью супер клея или герметика.

На этом первый этап сборки собственной самодельной блютуз колонки завершен. Интерфейс питания полностью готов, а платы узлов надежно зафиксированы в корпусе устройства. Пора переходить к монтажу усилителя и беспроводного модуля Bluetooth.

Усилитель для портативной колонки своими руками

Тем, кто не знает, как сделать усилитель для колонки, необходимо изучить базовое строение устройства. После этого можно приступать к сборке. Для начала нужно припаять джек к первому проводу от динамика. Основными являются белый, зеленый и синий провода. Крайние входы направлены на звук к усилителю.

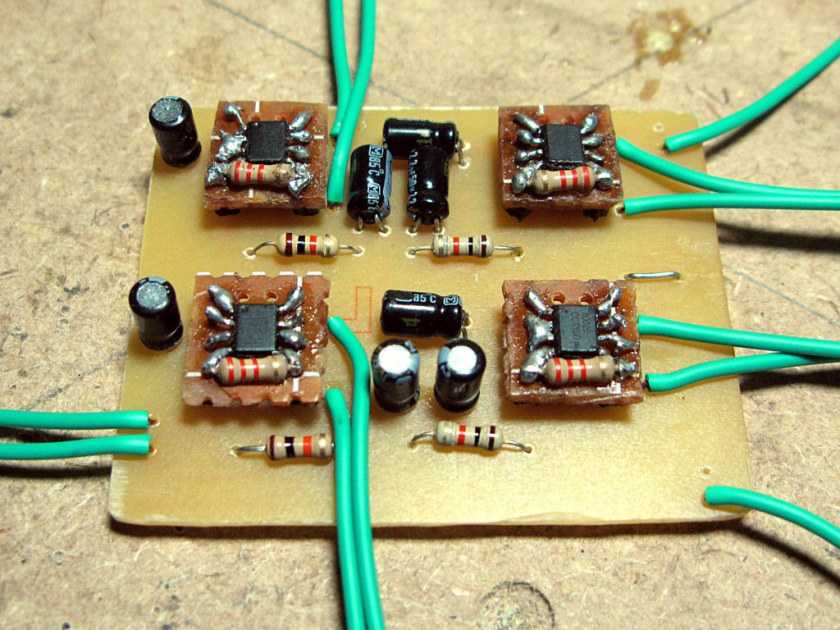

Необходимо вместе спаять 2 транзистора и конденсатор. На выходе из этого получится полумостовой выпрямитель. Один из проводов включателя крепится к усилителю.

Далее нужно припаять выход усилителя к динамику. Затем через включатель припаивается питание к усилителю на плюс аккумулятора. Чтобы была возможность подзаряжать звуковое устройство, необходимо сделать usb гнездо. После этого, гнездо можно выводить на боковую панель устройства.
