Характеристики и виды канализационных насосных систем

Как работает станция

Работа канализационной насосной станции начинается, когда нижняя камера заполняется сточными водами выше заданного уровня. В этом случае станция активируется. Затем включаются насосы, которые перекачивают сточные воды в распределительный резервуар, после чего они попадают в трубопровод и в канализацию – таков принцип работы любой канализационной насосной станции.

Если в доме живут два-три человека, а количество отходов невелико, достаточно одного насоса. Если объем стоков увеличивается, можно подключить второе устройство. В этом случае станция переходит в режим максимальной нагрузки, что необходимо учитывать при проектировании системы очистки. Возможность использования одного или двух насосов одновременно дает возможность экономить электроэнергию, продлевая срок службы установки.

Если канализационная насосная станция не справляется с количеством воды, на операторский пульт поступает сигнал, который требует принятия решения по обслуживанию канализационной насосной станции.

Как рассчитать приемный объем

Проектирование канализационных насосных станций с погружными насосами требует проведения ряда расчетов и подбора оборудования. Для того чтобы обеспечить правильную работу насоса, необходимо произвести расчеты принимаемого объема. Для этого используются формулы производителя. Конечно, лучше, если эту работу выполнят профессионалы. Ведь типичный проект канализационной насосной станции требует сложных расчетов, таких как:

1. Расход воды.
2. Определение суточного графика поступления стока.
3. Зная допустимое количество используемой жидкости, определите объем стоков, подлежащих сбросу.
4. Определите минимальное и среднее значение.
5. Определите напор.

И только после расчета насосной станции можно приступать к выбору модели насоса, учитывая наибольшее значение расхода и напора.

Далее составляется схема насоса и трубопровода для определения точки максимального напора, а также выполняется анализ работы агрегата в аварийных ситуациях.

Последним шагом в подготовке типового проекта КНС является определение объема резервуара. Для этого строится график, который отображает приток и отток воды одним насосом вместе со временем, прошедшим между наибольшим и наименьшим значениями притока.

Установка, пуск и наладка – как это происходит

Монтаж насосных станций нельзя назвать простым, ведь станции представляют собой довольно сложное оборудование, поэтому лучше доверить эту работу сотрудникам специализированных компаний.

Установка насосной станции должна производиться в котлован, размеры которого соответствуют указанным в сопроводительной инструкции. Дно котлована укрепляется железобетонными плитами или заливается бетонным раствором. Насосная станция крепится к этому основанию с помощью анкерных болтов.

Следующий этап – подключение трубопроводов: подающего и обратного. Монтажные работы завершаются подключением силовых кабелей в соответствии с проектной документацией насосной станции.

Установка насосов производится в соответствии с прилагаемым руководством, а после ее завершения проводятся пуско-наладочные работы. Они заключаются в установке и настройке датчиков, которые также выполняются при техническом обслуживании насосной станции. Нижний должен быть расположен на расстоянии 500 мм от дна, а третий и четвертый должны быть установлены таким образом, чтобы они срабатывали, когда сточные воды достигают дна входной трубы. Это необходимо учитывать при проектировании насосной станции.

Смотрите видео, установка и сборка:

https://www.youtube.com/watch

Кроме того, в процессе регулировки необходимо установить время работы второго насоса, оно не должно превышать 10 минут. Регулировочные работы выполняются двумя людьми – один из регулировщиков контролирует показания датчиков на панели, а другой их настраивает.

После регулировки производительность насоса проверяется экспериментально. Для этого из резервуара откачивается вода.

Обслуживание КНС

Многие задаются вопросом, можно ли проводить профилактические работы на канализационных станциях самостоятельно? Специалисты не рекомендуют проводить обслуживание канализационных насосных станций самостоятельно. Поскольку работа станции полностью автоматизирована, ее обслуживание состоит из плановых профилактических осмотров и регламентных работ, которые должны выполняться профессионалами в области технического обслуживания.

Установка канализационного насоса на унитаз

Канализационная установка Sololift2 WC-1

Здесь рассмотрены более менее общие правила установки таких насосов.

Поэтому нужно ознакомиться с инструкцией, которая прилагается к изделию. Итак, начнем:

Если в напорной канализации предусмотрен вертикальный участок, то он ОБЯЗАТЕЛЬНО должен располагаться в начале. Высота вертикального участка варьируется в зависимости от удаления от общего стояка канализации и диаметра напорной канализации.
Горизонтальные участки напорной канализации должны иметь уклон в сторону канализационного стояка. Величина уклона у разных производителей может отличаться, поэтому ее нужно уточнить в руководстве по эксплуатации.
Необходимо правильно подобрать диаметр напорной канализация, исходя из количества подключенных «источников», то есть если к вашему насосу кроме унитаза подключена еще душевая кабина и умывальник, то необходимо делать напорную канализацию из трубы бОльшего диаметра. Таблицы подбора диаметра труб имеются в инструкции к насосу

Кроме того, обратите внимание на максимальный расход вашей насосной установки, она должна успевать откачивать все стоки. Иначе произойдет поломка
Для поворотов напорного трубопровода лучше использовать отводы под 45º

Это позволит уменьшить вероятность появления засора в напорной части.
Канализационный насос желательно подключать непосредственно к унитазу. Если возникает необходимость установить унитаз через патрубок, то необходимо уточнить в инструкции его максимальную длину. Например, для насосов фирмы Grundfos это расстояние не должно превышать 150 мм.
Производители запрещают устанавливать канализационные насосы в приямки возле унитаза. Чем это объясняется мне внятно так и не объяснили. Но для сохранения гарантии, рекомендую соблюдать этот момент.
Насосная установка нужно жестко закрепить на поверхности пола.

Рекомендую посмотреть вот это видео:

Гидронасос в принудительной канализационной системе

Чтобы грамотно подобрать насос, необходимо разобраться во всех его модификациях и учесть множество факторов.

Чаще всего канализация проектируется так, чтобы стоки в ней двигались самотеком. Но не всегда локальный септик или ввод в централизованную сточную систему находится ниже канализационного трубопровода и всех сантехнических устройств в доме.

Вверх сточная вода сама по себе подниматься не может, приходится “принуждать” ее насосом.

Откачивающее оборудование ставится, когда из-за рельефа или иных особенностей придомового участка наружные канализационные трубы не получается уложить под нужным уклоном.

Также возможен вариант с достройкой или перепланировкой здания. Изменяется конфигурация внутренних трубопроводов и объем стоков, самостоятельно вторые уже не могут удаляться из жилого строения.

Самый ходовой вариант устройства канализации с принудительной откачкой стоков предусматривает устройство в подвале коттеджа промежуточного накопителя. По мере его заполнения до краев включается насос, откачивая жидкость на улицу для дальнейшей очистки или вывоза.

Но можно установить и компактный насосный блок, включающийся только при сливе стоков. Однако при его поломке дом фактически останется без канализации.

Задача насоса принудительной канализации – откачать бытовые стоки и стимулировать их передвижение до уличного коллектора, который находится выше накопительного или очистного сооружения (+)

По сравнению с самотечной системой применение напорных насосов дает ряд преимуществ:

1. Простота обслуживания. Снижается периодичность чистки трубопроводов, так как интенсивное движение стоков способствует их самоочищению.
2. Вариативность месторасположения оборудования. Санитарную и бытовую технику с подключением к канализации уже можно ставить в любом месте без учета необходимости в формировании уклона в сторону выпуска канализации, а затем накопителя или септика.

Согласно техническим регламентам (СНиП за номером 2.04.03-85) наименьший диаметр труб наружной магистрали напорной канализационной сети принимается 150 мм, если устраивается общесплавной отвод стоков.

Это сети, транспортирующие ливневые стоки совместно с бытовыми черными и серыми. Бытовые самотечные системы устраиваются из труб аналогичного размера.

Если фекальные стоки отводятся отдельно, диаметр трубопровода принимается заполненным на 0,7 его максимальной высоты. Это расстояние необходимо для вентиляции и возможности отвода неприятных и взрывоопасных газообразований.

Размер канализационного трубопровода необходимо учитывать при выборе насоса, чтобы точно подобрать агрегат по предстоящей нагрузке.

Принудительная система энергозависима и стоит больших денег, нежели самотечная. Если семья небольшая, то накопитель заполняется не сразу, канализационный насос достаточно будет включать время от времени.

Однако при больших объемах сточных вод насосное оборудование должно работать практически постоянно. В этом случае при отключении электричества могут возникнуть серьезные проблемы.

Большую часть затрат на насос для канализации удается отбить за счет использования более дешевых и тонких труб, а также снижения стоимости их монтажа. Но после установки, это оборудование нуждается в постоянном обслуживании, что требует определенных денег.

Если в схему добавить еще источник бесперебойного питания на случай аварии на электросетях, то выгода получается нулевой.

Для устройства принудительной канализационной системы небольшого частного дома или дачи, отводящей смесь черных и серых стоков, подойдет фекальный насос. Он справится с перекачкой вод совмещенной канализации

Если есть возможность обойтись самотечным вариантом канализации, то стоит делать именно его. Напорную систему с канализационным насосом для вязких и загрязненных жидкостей выбирать следует только в крайнем случае

И особое внимание при этом необходимо уделить грамотному выбору насосного оборудования

Сферы применения, назначение и преимущества КНС

Оборудование применяется в быту для принудительного отправления жидкости из ванных, туалетов, другой сантехники в емкости для их сбора и переработки. С его помощью собирают дождевую воду, откачивают жидкость из затопленных подвалов.

Сфера применения не ограничивается бытом. КНС применяются в кафе, ресторанах, супермаркетах. Они незаменимы в химической промышленности, на предприятиях нефтеперерабатывающей отрасли. Агрегаты справляются с задачами по перекачке и сбору жидкости, если правильно подобрана мощность, проведен качественный монтаж.

Это происходит при таких условиях:

1. Емкости со стоками, трубопроводы расположены ниже точки, куда необходимо транспортировать отходы.
2. Рельеф не позволяет обеспечить передвижение жидкости самотеком.
3. Емкость для сбора жидкости расположена далеко от точек, откуда она отводится.

С помощью КНС можно подавать нечистоты в централизованную канализационную систему, если она на большом удалении.

Это оборудование приспособлено к сложным условиям эксплуатации и отличается преимуществами:

1. Поставляется в сборе готовым к работе или комплектуется всем необходимым.
2. Используются современные материалы: стеклопластик, нержавеющая сталь, ПВХ. Оборудование служит более 50 лет.
3. Устойчивость к воздействию агрессивных химических веществ. Сточные воды любого происхождения не повреждают агрегат.
4. Работает при температуре -40…+40°С, в регионах с вероятностью землетрясений.
5. Прочный долговечный корпус благодаря современной технологии изготовления.

Оборудование не требует регулярного обслуживания, экономичное в работе. Множество модификаций позволяет сделать выбор самой подходящей.

Общие сведения

В данном случае речь идет об отводе загрязненных сточных вод. Данный вопрос всегда должен решаться еще на стадии проектирования любого дома. Вам повезет, если недалеко будет проходить коллектор центральной .

В противном случае вам понадобится канализационная насосная станция (КНС), которая даст возможность перекачивать грязную воду до очистных сооружений, расположенных поблизости, или в магистральную дренажную систему.

Ниже в статье мы расскажем:

• об ее устройстве;
• о принципе работы оборудования;
• о разновидностях КНС.

Устройство

Станция по своей сути — герметичная сливная яма, которая оборудована одним или несколькими насосами. С их помощью и происходит транспортирование сточных вод в нужное направление. Давайте выделим основные элементы оборудования:

Накопительный бак	Емкость, где скапливаются все отходы нашей жизнедеятельности. Изготавливается из пластика, бетона или металла. От этого зависит цена всей системы.
Фекальный насос	Производят монтаж двух агрегатов: рабочего; резервного. Их задача – поднимать сточные воды на нужный уровень, а не создавать давление в системе. После этого они идут дальше самотеком.
Система трубопроводов	Предназначена для объединения насосов в единую систему и отправки сточных вод в центральный коллектор или к очистным сооружениям. Оборудована специальными задвижками, управляющими работой насосного оборудования.
Поплавочные выключатели	Инструкция рекомендует устанавливать три или четыре поплавка, чтобы организовать полный контроль над системой в случае выхода из строя какого-нибудь. Они предназначены для автоматического включения и выключения насоса в системе.Их работа организована следующим образом: при повышении уровня сточных вод в КНС до опасного уровня, поплавок, поднимаясь вверх, отпускает натяжение троса, из-за чего включается насос и начинает перекачку скопившейся в баке жидкости; если уровень падает до определенной отметки, трос натягивается и насос отключается. Если же главный насос не включился, 3-й и 4-и поплавки запускают в работу резервный агрегат.

Также такие бытовые КНС оборудованы:

• лестницей для облегчения их обслуживания;
• крышкой с ревизионными и смотровыми отверстиями;
• электрощитовой, предназначенной контролировать подачу электрической энергии к станции.

Уделите особое внимание насосам для КНС. Обычно они погружного типа и устанавливаются на цепях ли вертикальных направляющих. Это дает возможность быстро и легко производить замену агрегатов в случае поломки

Это дает возможность быстро и легко производить замену агрегатов в случае поломки.

Вентиляция – также является важной составляющей системы. Ее монтируют на крышке, и она состоит из двух выходящих из нее патрубков:

Ее монтируют на крышке, и она состоит из двух выходящих из нее патрубков:

• один — для притока свежего воздуха в станцию;
• второй – для удаления загрязненного.

В дорогих КНС последний оснащают системой фильтрации.

Виды КНС

Сегодня производители предлагают два основных вида такого оборудования – для бытовых и промышленных нужд. Ко вторым относят огромные станции, которые предназначены для сбора сточных вод с большого количества жилых домов. В данной статье мы их не рассматриваем, а больше времени посвятим мини-канализационным насосным станция.

Они также могут быть двух видов, для работы:

• с одним сантехническим прибором (к примеру, унитазом);
• с несколькими санузлами.

Где лучше устанавливать

Если план дома предусматривает размещение санузлов ниже уровня первого этажа и там невозможно осуществлять самотек сточных вод, вам нужно установить мини-КНС прямо внутри санузла. Обычно – между выводом унитаза и канализацией. Такой тип оборудования является также и измельчителем бытовых отходов, а для ее подключения не нужны канализационные трубы большого диаметра. Устройства имеют выходное отверстие до Ø40 мм или, что чаще всего Ø32 мм.

Вентиляция канализации

Для того чтобы КНС не стала источником неприятного запаха. в ней должна быть вентиляция, то есть циркуляция воздуха. Это гарантирует удаление вредных газов, которые наверняка будут возникать при работе станции.

Обратите внимание на охлаждение, ведь во время работы насосов выделяется некоторое количество тепла. В случае отсутствия воздухообмена высокие температуры способны вывести агрегаты из строя

Вентиляцию также необходимо рассчитывать, и при этом важно учесть:

Вентиляцию также необходимо рассчитывать, и при этом важно учесть:

• излучение оборудования (тепловое);
• объем резервуара;
• уровень влажности, ведь она может повлиять на работу оборудования и электроники.

Стоит учесть, что рекомендованным параметром воздухообмена считается кратность его пяти.

Где установить?

Если в доме имеются санузлы ниже уровня первого этажа, то есть магистрали трубопровода, имеет смысл устанавливать мини-КНС, причем прямо в санузле. Чаще всего этим местом является пространство между канализацией и выводом из унитаза. Подобное оборудование в основном имеет измельчитель для отходов. Для того чтобы подключить станцию, не нужно использовать большие по диаметру канализационные трубы. Их выходное отверстие имеет диаметр от 32 до 40 мм.

Если же от дома до коллектора большее расстояние, то целесообразно устанавливать типовую канализационную насосную станцию, а значит, монтировать необходимо за пределами дома. Это полноценная станция, но в уменьшенных масштабах.

Монтаж бытовой КНС

Прежде чем начать установку, нужно определиться с ее местом. Чаще всего там должен присутствовать перепад между подающей и приемной трубами. Но каждый случай стоит рассматривать индивидуально, с оглядкой на специфику системы и рельеф местности.

установка КНС на дно резервуара

1. Для начала следует подготовить монтажную яму. Размеры ее должны быть больше, чем у канализационной насосной станции. Причем это отличие составляет 10-15 см. Такой запас позволит подключить трубопровод без особых сложностей.
2. Дно ямы нужно утрамбовать. Для этого используют слой щебня, после него настилают подушка из песка.
3. На песчаную подушку устанавливают железобетонную плиту, а уже на нее станцию.
4. Корпус КНС необходимо прикрепить к плите.
5. Потом следует подключить трубы входа и выхода.
6. После завершения всех работ пространство между котлованом и станцией засыпают песком.

Производить пуск и наладку нужно только с участием компании-продавца.

Такую станцию важно регулярно обслуживать. Для того чтобы делать это правильно, необходимо ознакомиться с инструкцией по эксплуатации. Основными пунктами в обслуживании являются:

Основными пунктами в обслуживании являются:

1. Регулярные плановые осмотры состояния корпусов и оборудования.
2. Ежегодные проверки оборудования, насосов и управляющих узлов специалистами.
3. Удаление иловых отложений. Это можно сделать, откачивая их по мере надобности.
4. Удаление посторонних предметов, которые не пускает внутрь предохранительная решетка.

Рекомендовано к прочтению: Что делать с запахом из канализации в квартире?

Выполняя эти несложные правила, вы сможете пользоваться станцией долгие годы.

Мы не раз сегодня упоминали о мини-КНС – это небольшие по габаритам установки, которые используют для откачки стоков из унитаза, включающих в себя фекалии и туалетную бумагу. Используют в помещениях подвального типа и на цокольных этажах.

Такие станции имеют три выхода для подключения разных стоков:

Установка представляет собой пластиковый резервуар, в котором размещен погружной насос. Он включается в работу при помощи гидродинамического реле тогда, когда резервуар наполняется. Мини-КНС включает в свой состав режущий механизм и приемный фильтр. Первый отвечает за измельчение твердых и волокнистых отходов. Это позволяет использовать трубы с малым сечением. Также в ее составе, как и у старшего брата бытовых КНС, имеются вентиляционная установка и запорный механизм, который не допустит переливания стоков.

Монтировать такую станцию можно самостоятельно, причем не нужно никакой разрешительной документации для этого. Она может работать в автоматическом или принудительном режиме. Большинство мини-КНС оборудуют в любом месте в санузле. Там происходит измельчение, только после этого отходы поступают в канализационную систему. Стоки могут подниматься на высоту до 6 метров, а расстояние по горизонтали до 100 метров.

Горизонтальная прокачка

Вариант принудительной прокачки стоков на большое расстояние, не связанный с подъемом нечистот на определенную высоту, достаточно прост и сводится к выбору канализационного насоса, отвечающего параметрам вашей канализационной магистрали по производительности, диаметрам, наличию или отсутствию режущего узла, материалам, долговечности т.п.

Если имеется простой вариант звукоизоляции этого устройства и не составляет труда подбор удобного места для монтажа, лучше установить его во внутреннем помещении дома. Не потребуется утепление, упростится задача обслуживания. Если же возможна установка только снаружи, рекомендую сделать это в специальном приямке с хорошей теплоизоляцией (не менее 150 мм. пенополистирола) и габаритами, позволяющими без помех производить регламентные работы или замену.

Такие насосы выполняются из материалов, хорошо выдерживающих агрессивные среды и, как правило, снабжаются ножами для измельчения твердых включений.

Когда необходимо принудительное удаление стоков

Обычно удаление отходов человеческой жизнедеятельности из канализационной системы происходит естественным образом под действием сил гравитации. К сожалению, практически организовать этот процесс на достаточно эффективном уровне удается далеко не всегда. Вот несколько причин, по которым домовладельцу стоит рассмотреть (или предусмотреть) установку системы принудительного удаления стоков:

• ситуация сложилась так, что уровень основного канализационного стока расположен выше, чем точка слива отходов;
• точка слива отходов расположена слишком далеко от стока основной канализации;
• стоки передвигаются по канализационным трубам слишком медленно;
• канализация часто засоряется из-за ошибок, допущенных при ее монтаже.

Часть этих проблем может быть вызвана огрехами при проектировании канализационной системы или ее неправильной перепланировке. Но бывает и так, что из-за особенностей конфигурации здания или рельефа участка КНС становится единственным выбором для нормальной работы канализационной системы. Иногда установить КНС просто дешевле, чем полностью переделывать канализацию, устраняя допущенные ранее ошибки.

Различие агрегатов по условиям эксплуатации

В зависимости от типа конструкции и возможности расположения агрегата относительно канализации, грязевые насосы бывают следующих типов: погружные, полупогружные и поверхностные.

Относительно способности перекачивать отходы все три варианта выпускаемых агрегатов практически не имеют различий. Но все же каждый тип имеет свои особенности.

Модели погружного типа

Любая модель насоса погружного исполнения представляет собой моноблок, который заглубляют непосредственно в гущу содержимого отстойника или выгребной ямы. Агрегат опускают и устанавливают на дне резервуара.

Этот вид насосов славится высокой производительностью при доступной цене. Благодаря этому они широко востребованы как в бытовом применении, так и в промышленных масштабах.

Особенностью погружных моделей является крепкий герметичный корпус, защищающий «внутренности» от проникновения агрессивной среды, характерной для системы сбора сточных вод и отстойников. Чтобы устройства могли бесперебойно работать в таком расположении, производители их оснащают мощными помпами.

В конструкцию погружных конструкций входит поплавок. Он соединен с датчиком, реагирующим на степень наполнения резервуара. Если уровень стоков оказывается лишком низким, аппарат автоматически выключается.

Насосы, оснащенные поплавками, можно надолго оставлять в колодцах. Они будут своевременно опустошать резервуары, обеспечивая беспрерывную работу системы. Главное – чтобы температура подлежащей перекачке жидкости была менее +40°С.

Это обусловлено конструктивным исполнением погружных агрегатов, когда охлаждение двигателя устройства осуществляется все той же жидкостью, которая подлежит перекачке.

Насосы погружного исполнения, даже те, что оборудованы измельчителями, нуждаются в регулярной очистке от механических частиц. Для этого их каждые три месяца извлекают на поверхность с тем, чтобы выполнить профилактику.

Устранить некоторые поломки насосного оборудования возможно своими руками, подробнее – в этой статье.

Для удобства использования некоторые производители оснащают погружные модели тросами или подъемниками-салазками. Они упрощают извлечение агрегата на поверхность после завершения работ, для проведения профилактики либо же в случае поломки.

Откачку выгребной ямы погружным насосом производят в следующем порядке:

Агрегаты полупогружного исполнения

Полупогружные модели считаются универсальными, поскольку объединяют достоинства погружных и наружных аналогов. В полупогружных моделях в сточную воду заглубляется только помпа, а двигатель устройства остается на поверхности за пределами выгребной ямы.

За счет того, что двигатель агрегата располагается за пределами жидкой среды, намного проще проводить профилактический осмотр и ремонтные работы.

У фекальных насосов для бытовых целей идущие в комплекте шланги могут иметь малый диаметр. Это может значительно ограничить пропускную способность агрегата. К тому же большинство моделей не оснащены режущими механизмами.

Это значительно ограничивает сферу их применения. В связи с этим полупогружные модели часто выбирают лишь в качестве временных.

В сопоставлении с погружными моделями полупогружные насосы стоят на порядок дешевле. Это объясняется тем, что механизмы устройств и применяемые для изготовления корпусов материалы чуть менее стойки к пагубному воздействию агрессивной среды.

Наземные поверхностные модели

Наружные насосы отличаются не слишком высокой пропускной способностью. К тому же они имеют ограничение в отношении размеров включений. Диаметр фракций должен быть в пределах 5 мм. Максимально допустимая длина подключаемого шланга в стандартных моделях не превышает 7 м.

Поверхностные модели выбирают в тех ситуациях, когда необходима мобильность.

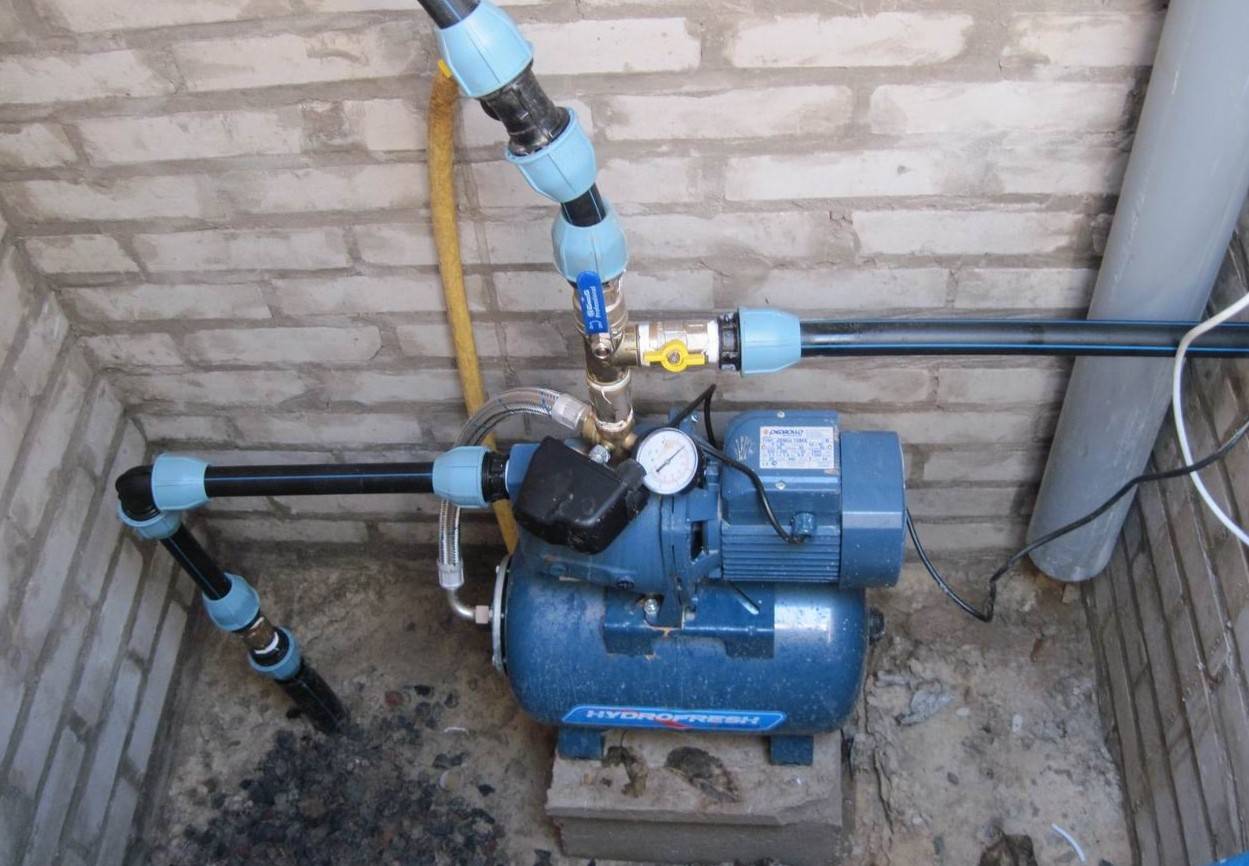

Планируя использовать наземный насос стационарно, необходимо позаботиться о защите агрегата от неблагоприятных внешних факторов. Для этого его можно разместить в сооруженном поблизости от выгребной ямы кессоне или приямке.

Если рядом с рабочей зоной есть хозяйственная постройка или обустроено место в подсобном помещении, агрегат смело можно размещать в нем.
