Сфера применения и характеристики вибротрамбовки

Материалы и инструменты

Для изготовления вибромашины потребуется электрический или бензиновый двигатель. Это самая затратная деталь, которую можно приобрести в магазине или, например, использовать привод от стиральных машин, газонокосилок и другого аналогичного оборудования. В том случае, если используется электрический вибродвигатель, то мотор должен работать от бытовой однофазной сети в 220 Вольт. Также потребуется рабочая платформа, которая может быть выполнена из прочного стального листа толщиной не меньше 8 сантиметров. Минимальные размеры рабочей платформы — 80 на 45 сантиметров. Оптимальный вес металлической заготовки должен составлять 60 килограммом и более. Использовать лёгкие рабочие платформы не рекомендуется, так как качество уплотнения грунта при использовании такой техники будет далеким от идеала.

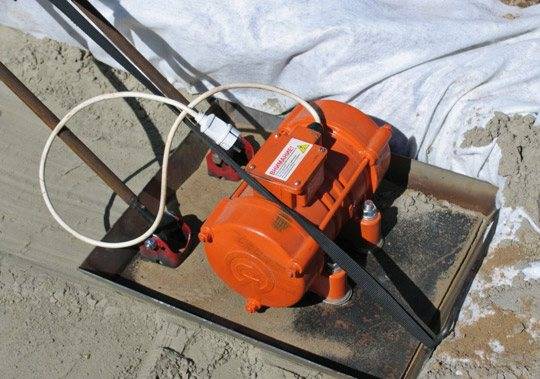

Для изготовления своими руками виброплиты электрической 220 В потребуются также следующие детали:

• Труба для изготовления ручки.
• Пластиковые или металлические колеса от тележки.
• Обрезки труб для колесной оси.
• Эксцентрик или ременной привод.
• Мягкие эластичные подушки из резины для ручки.
• Болты М10 и М12 в зависимости от используемого привода.
• Два швеллера, которыми вибратор будет крепиться к основанию.

Края плиты следует слегка подогнуть, что предупредит нежелательное заглубление в грунт рабочей платформы. Вручную согнуть толстую стальную заготовку затруднительно. Необходимо отступить от края стальной виброплощадки около 10 сантиметров и сделать болгаркой пятимиллиметровые надрезы, после чего аккуратно молотком, подбивая края, загнуть их приблизительно на 30 градусов. В нарезанных местах стальная заготовка сваривается инвертором, что позволит повысить общую прочность выполненной конструкции.

К виброплите приваривают швеллеры, к которым в последующем будет крепиться используемый электрический или бензиновый привод

Качеству сварки швеллеров следует уделить должное внимание, так как на основание в процессе работы техники будет приходиться повышенная нагрузка. При некачественно выполненном креплении виброплиту просто сорвет со швеллеров, а эксплуатировать такую технику попросту небезопасно

Выполняется крепление двигателя, для чего в швеллерах дрелью делают отверстия и фиксируют привод с помощью болтов M 10 или М12.

Далее переходят к изготовлению ручки, которая выполняется из стальной трубы. На трубу для погашения вибрации надевают эластичные подушки, которыми также следует заизолировать места соединения ручки и привода виброплиты. Эластичные подушки можно изготовить из поролона, прорезиненных изделий или аналогичных материалов.

Улучшить качество утрамбовки песка и других сыпучих материалов, можно предварительно смачивая поверхность, после чего выполняют ее уплотнение. Можно модернизировать технику, закрепив впереди рабочей панели небольшой пластиковый бак, в котором выполняют отверстия, из которых будет сочиться вода и смачивать поверхность перед ее непосредственным уплотнением.

С помощью такого простейшего вибробункера, изготовить который самостоятельно не составит труда, можно с легкостью уплотнять песок и утрамбовывать грунт на глубину приблизительно в 10 сантиметров. Там же такая техника может использоваться для работы со щебнем и другим мелкофракционным материалом.

Область применения

Обычно виброплита используется при проведении дорожно-строительных работ (ремонт, реконструкция или строительство асфальтированных дорожных и площадочных покрытий), также данный агрегат будет незаменим в сельскохозяйственной деятельности и при выполнении ландшафтного планирования.

Вибрационные плиты годятся для выполнения объёмов работ, не превышающих 1000 м.кв. Для больших масштабов работ потребуется крупногабаритная техника. Именно поэтому виброплита наиболее востребована в ситуации, когда использование большой техники проблематично. На небольших участках манёвры и движения транспорта невозможны, здесь на выручку приходит виброплита.

Если виброплита используется для трамбовки различных фигурных тротуарных плиток или других элементов, то она должна быть укомплектована смягчающей насадкой из пластика или специальной опорной поверхностью из полиуретана.

Рейтинг виброплит для тротуарной плитки

Плитка применяется не только в городском благоустройстве, но и при укладке садовых дорожек. Техника для ее трамбовки должна быть достаточно легкой и с системой гашения лишней вибрации.

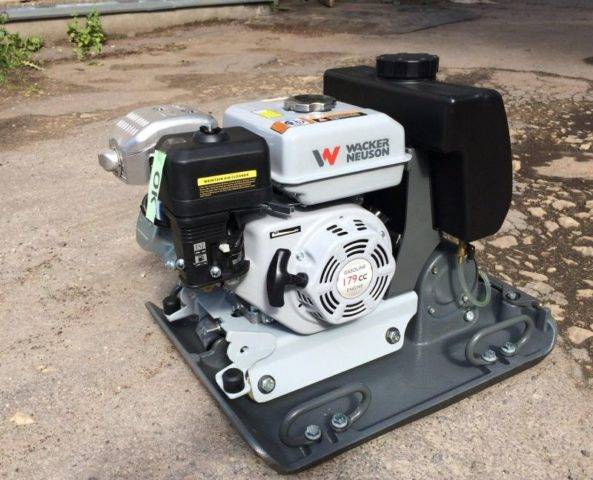

Wacker Neuson MP12

Компактное строительное оборудование с массой 64 кг справляется с сыпучим щебнем и песком, смешанными и плотными грунтами, а также с тротуарной плиткой и камнем. Особенностью модели являются ее небольшие габариты, которые позволяют применять плиту в узких местах дачного участка.

Купить виброплиту MP12 от Wacker Neuson можно от 35000 рублей

Wacker Neuson DPS 1850H Basic

Универсальная виброплита для плитки, песка и брусчатки оснащена водяным баком, поддерживает силу удара 18 кН и способна обрабатывать до 660 м2 в течение часа. Масса модели составляет 114 кг. Для взаимодействия с тротуарной плиткой требуется оборудовать агрегат специальной антивибрационной пластиной.

Цена DPS 1850H Basic стартует от 220000 рублей

Wacker Neuson MP20

Надежный и доступный по стоимости агрегат предназначен для уплотнения гравийно-песчаных отсыпок, суглинков, асфальта, может работать с тротуарной плиткой и камнем. При массе 83 кг обладает хорошей мощностью, не разрушает хрупкие виды покрытия и применяется в строительных и ремонтных целях.

Средняя стоимость виброплиты MP20 начинается от 60000 рублей

Как выбрать виброплиту

Двигатель. Современные виброплиты комплектуются тремя видами силовых агрегатов.

1. Электрические модели стоят недорого, но привязанность к источнику тока делает их применение крайне ограниченным. Да и мощностью виброплиты с электродвигателем не могут похвастаться (250-2200 Вт).
2. Дизельные двигатели отличаются высокой мощностью. Такими моторами оснащается крупногабаритная профессиональная техника. К недостаткам этого типа виброплит следует отнести высокую цену и большой вес.
3. Бензиновые агрегаты находят самое широкое применение. Такие виброплиты покупают дорожно-строительные организации и индивидуальные предприниматели. Они прекрасно сочетают мобильность, долговечность и доступную цену.

Вес и глубина уплотнения. В зависимости от вида утрамбовываемого материала, подбираются такие показатели, как вес и глубина уплотнения.

1. Для мощения тротуаров и дорожек подойдет легкая техника (до 75 кг) с глубиной уплотнения 150 мм.
2. Универсальными способностями обладают виброплиты весом до 90 кг. Они подходят для ремонта асфальтированного полотна, проведения озеленительных и ландшафтных работ. Такая техника обеспечивает глубину уплотнения до 250 мм.
3. В промышленном и дорожном строительстве чаще всего используются виброплиты весом до 140 кг. Они уплотняют сыпучий материал на глубину до 300 мм.
4. Профессиональная техника весом от 140 кг может утрамбовывать не только песок и асфальт, но глину и вязкий грунт. Тяжелые виброплиты приходят на выручку, когда катки и асфальтоукладчики не способны работать на ограниченном пространстве. Глубина уплотнения нередко превышает 500 мм.

Площадь рабочей плиты. Главным элементом строительной техники является рабочая плита или подошва. Она делается из чугуна, поэтому и вес ее напрямую зависит от габаритных размеров. Чем больше площадь плиты, тем выше производительность. Но при этом приходится устанавливать более мощный двигатель, делать очень прочную раму, что негативно отражается на цене. Модели с габаритами 50х50 см и выше нужны дорожникам, чтобы в краткие сроки устраивать тротуары или асфальтовое покрытие. Для укладки садовых дорожек или трамбовки траншей требуется компактная подошва (примерно 40х40 см).

Реверс (обратный ход). Виброплита во время работы совершает прямолинейное движение вперед. И если техника упирается в стену или другое препятствие, возникает проблема с разворотом. Это в первую очередь касается тяжелых моделей. Поэтому производители устанавливают дополнительный вибровозбудитель, который обеспечивает обратный ход. Реверс позволяет оператору меньше уставать при длительном уплотнении грунта.

Система орошения. Для работы с вязкими и липучими материалами (битум, асфальт) требуется постоянное смачивание подошвы водой. С этой задачей успешно справляется система орошения, которая представляется собой емкость для хранения воды и трубопроводы, подающие ее в рабочую зону.

Мы отобрали в обзор 7 лучших виброплит. Все они продаются на российском рынке. При распределении мест в рейтинге учитывалось мнение экспертов и отзывы потребителей.

Характеристики виброплиты

Мы уже немного рассказали про вес и вибрационную силу, однако это не единственные важные характеристики.

• Масса (в килограммах);
• Вид двигателя;
• Мощность (кВт);
• Расход топлива или энергии (литров или кВт в час);
• Размеры опорной плиты (указывается ширина и длина в миллиметрах);
• Размеры всей машины (в мм);
• Частота вибраций (в Гц, может регулироваться во многих машинах);
• Амплитуда вибраций (в мм);
• Скорость движения (м/мин).

Также в описании или инструкции применения виброплиты можно найти объём топливного бака, уровень вибрации на руки оператора, модель двигателя и так далее.

В зависимости от назначения плиты немного отличается принцип работы. Если агрегат используется для трамбовки асфальта, в машине предусмотрена система подачи воды, чтобы опорная плита (ровная с закругленными краями) не прилипала к рабочей поверхности. Для уплотнения гравия используют более тяжёлые машины с рельефной плитой.

Рекомендации по эксплуатации

Несмотря на простоту конструкции, вибротрамбовка для уплотнения грунта требует ответственного подхода при работе с ней и соблюдения правил техники безопасности:

Как правильно уплотнять асфальт вибротрамбовкой

• Оператору разрешено находиться только позади вибротрамбовки.
• Электовибратор для уплотнения грунта требует периодических перерывов, с одновременным отключением от энергосети.
• Нельзя запускать машину на каменистых поверхностях, чтоб не повредить подошву.
• Не следует забывать о регулярной чистке воздушных фильтров вибротрамбовки.

Обязательно использование защитных ботинок с носками, усиленными металлом, очков и перчаток, а при работе с дизельным устройством – наушников.

Глубинную вибротрамбовку не применяют при работе с асфальтовым покрытием либо тротуарной плиткой – это способно их разрушить. Для подобных работ подходит только виброплита.

Передача крутящего момента

В качестве трансмиссии для передачи крутящего момента от двигателя к вибрационному механизму рекомендуется применять мягкую клиноременную передачу. Она обеспечит надежное вращение эксцентрика и защитит подшипники двигателя от влияния вибрации.

Для защиты от возможных травм ременную трансмиссию необходимо закрыть защитным кожухом, а если это невозможно сделать, то необходимо установить отбойный щиток.

Передаточное число и необходимые диаметры шкивов зависят от частоты вращения двигателя и должны обеспечивать вращение эксцентрика с частотой около 180 об/мин. В этом случае каждую секунду будет производиться 3 удара по грунту. Если у вас нет опыта подобных расчетов, то нужно будет обратиться к специалистам.

Процесс сборки.

Виды виброплит и цены

Заводы-изготовители предлагают несколько модификаций виброплит, которые отличаются характеристиками и устройством.

Электрические

Работают от сети, отличаются небольшим весом, мощность не очень высокая, подходят для самых простых работ. За ними практически не нужно ухаживать, как в случае с двигателем внутреннего сгорания, у которого есть определенные требования по эксплуатации, это большое преимущество. Электродвигатели работают от генераторов и электрических сетей 220 или 380 Вольт. Но также имеется техника, которая требует напряжение питающей сети ниже 42 В. Данное оборудование подключают через понижающий трансформатор.

Стоимость от 20 тысяч рублей.

Бензиновые

Самые распространенные модели именно бензиновые, это очень легкий и легкий класс по весу. Устройство виброплиты бензиновой отличается 4-х тактным двигателем. Добавлена специальная центробежная муфта, позволяющая снизить нагрузку. Стоимость варьируется в зависимости от производителя, можно приобрести от 25 тысяч рублей.

Дизельные

Существенный недостаток: не используются при минусовой температуре. Но являются наиболее мощными, чаще всего представлены, как профессиональное оборудование.

Состоит из:

• мощного основания;
• подшипников вала, которые выдерживают максимальные нагрузки;
• оцилиндрованный двигатель с воздушным охлаждением.

Значительно дороже и чаще всего это промышленное и тяжелое оборудование. Цена от 160 тысяч рублей.

Самоходные

Производятся в двух вариациях:

• прямоходные или нереверсивные, могут двигаться только вперед, можно часто увидеть в продаже, достаточно популярны;
• у реверсивных предусмотрен обратный ход, что делает работу удобной, является лучшим типом.

Стоимость начинается от ста тысяч рублей, при этом, первая вариация дешевле.

Аккумуляторные

Данный тип является новинкой. Альтернатива для весовой категории до 150 кг. Преимущество: возможность работы при любых климатических условиях как внутри помещения, так и снаружи. Единственный недостаток, цена начинается от 200 тысяч рублей. Но, в скором времени данная модификация сменит остальные виды, полностью вытеснив их с рынка.

Вибротрамбовка ( вибронога)

Виброплита ЗУБР «Профессионал» ЗВПБ-20 АХ

При необходимости проводить уплотнение грунта в стеснённых условиях и ограниченном пространстве, да к тому же поверхностей с наклоном более 30 градусов, применяют виброноги. Ввиду небольших размеров рабочей подошвы, уплотнение возможно производить в траншеях, в местах схождения рельс, вокруг столбов, колодцев, люков и т.д.

По этой же причине ( небольшой размер опорной плиты), вибротрамбовку не применяют для обработки больших поверхностей, но и глубина уплотнения у неё до 2-х раз больше , чем у виброплиты. Вибротрамбовки обладают большой маневренностью и неприхотлива в эксплуатации, что позволяет задействовать операторов с небольшой подготовкой. Небольшие размеры виброноги, определяют простоту её транспортировки на другие объекты и погрузочно-разгрузочные манипуляции.

Критерии выбора устройства

На качество работы влияют несколько условий. Для получения отличного результата необходимо учесть все свойства модели и подбирать площадочный утрамбовщик, ориентируясь на стоящие перед агрегатом задачи.

Характеристика по массе

Это основное качество вибратора для утрамбовки любой поверхности, которое влияет на результативность выполнения поставленной задачи

На это необходимо обратить особое внимание при покупке или изготовлении самодельной виброплиты. Своими руками собранное устройство часто имеет перекос в сторону одной особенности, поэтому необходимо разобраться во всех характеристиках механизма

По весу устройства для вибротрамбовки распределяются таким образом:

• Лёгкие модели массой до 75 килограммов подходят для работы на поверхностях с небольшой (до 15 сантиметров) толщиной слоя грунта: тропинки в саду, придомовая территория для укладки плитки или ковриков.
• Средние с толщиной осадки до 25 см достаточно универсальны. Они с одинаковой эффективностью справятся с нетяжелыми работами, помогут при укладке асфальта и тротуарной плитки. Их вес находится в диапазоне 75—90 кг.
• На стройке при заливке фундамента и укреплении низа коммуникационных канав, а также укладки нескольких слоёв асфальтового покрытия пригодятся среднетяжёлые вибромашины массой до 140 килограммов и глубиной уплотнения до 60 сантиметров.
• Тяжёлые плиты выполняют те же работы, что и предыдущие и весят более 140 кг.

Баланс между массой подошвы и мощностью силовой установки — главное, что влияет на выполнение устройством своих задач. Перекос в сторону тяжести плиты утопит установку в грунте, малый вес при излишней силе давления на основание не достигнет нужной плотности поверхности. Оптимальным считается соотношение массы плиты в 100 килограммов к мощности привода 5 лошадиных сил.

Дополнительные критерии

Кроме основных, имеются ещё характеристики, на которые необходимо обратить внимание. Они оказывают не меньшее влияние на эффективность работы и управление механизмом:

• Сила вибрации.
• Габариты подошвы.
• Мощность двигателя.
• Вид топлива.

Сила давления плиты на единицу площади, подвергаемой обработке, зависит от размера основания.

Топливо, которое потребляют вибротрамбовщики, традиционное — бензин, дизель и электроэнергия. Все профессионалы признают преимущество плиты, работающей с бензиновым двигателем. Они неприхотливы к условиям труда, стоимость их находится посередине, если сравнивать с аналогами. Дизельные агрегаты — самые дорогие и шумные из всех. Единственное преимущество — экономичный двигатель. Электрический инструмент наиболее дешёвый, по производительности он не отстаёт от бензиновых, но привязан к электросети.

Наиболее сбалансирована мощность у лёгких вибраторов. Спектр выполняемых ими работ не предполагает серьёзных характеристик для техники. Мотор с мощностью, соответствующей характеру работы и весу подошвы, поедет сам, а оператору останется только задавать направление.

Полезные функции

Все вибрационные установки имеют добавочные приспособления, облегчающие труд или дающие дополнительную защиту. Для того чтобы переместить аппарат на новое место работы, наличие колёс и складной рукоятки сделает эту задачу выполняемой без лишних усилий.

Различные кожуха защитят машину от попадания частиц утрамбовываемой поверхности. Система смачивания плиты эффективна при укатывании горячего асфальта. Без неё он будет прилипать к верхнему слою.

Работы по укреплению дна в траншеях или утрамбовка грунта в узких местах практически невозможна без обеспечения реверсивного движения.

Изготовление трамбовочной плиты

Плита для вибрационной трамбовки может быть изготовлена на заводе или сделана своими руками из металлического листа толщиной не менее 8 мм. Самодельная виброплита должна обеспечить такой вес устройства, который даст плотное прилегание к обрабатываемой поверхности.

Ровная стальная плита при перемещении по грунту или бетонной смеси будет постоянно цепляться за неровную поверхность. Чтобы избежать этого, передний и задний край плиты немного загибают вверх, получая конструкцию, напоминающую санки. Для этого, немного отступив от края, нужно сделать надрез в металле на глубину 5-6 мм с помощью болгарки и загнуть полосу. На другом крае листа также повторите эту операцию. Линию соприкосновения после сгиба необходимо проварить электросваркой.

Изготовление трамбовочной плиты.

Для установки двигателя и вибрационного механизма на платформу нужно закрепить опорную раму. Она может быть сделана из двух установленных кусков металлического швеллера. Их необходимо установить параллельно друг другу поперечно оси трамбовочной платформы. Просверлите в них крепежные отверстия для двигателя и вибратора и приварите электросваркой.

Технические характеристики

Каждая модель отличается характеристиками, которые делают особенным устройство и предполагает определенные виды работ.

Материал

Основное, на что стоит обратить внимание, материал рабочей плиты. Чаще всего она изготовлена из чугуна, но бывает и из стали

Важный критерий: мало подвержено износу и выдерживает большие нагрузки

Корпус может быть алюминиевый (как дорогой вариант) или из стали. Такие материалы устойчивы к вибрациям.

Размеры и вес

По весовой категории делится на четыре вида, указанные в таблице.

Наименование	Вес, кг	Описание
Легкие	до 75	Применяются для ландшафта толщиной не более 15 см.
Универсальные	75-90	Самый распространенный вид. Подходит для ландшафтных работ, ямочного ремонта асфальтового покрытия и заделки после укладки. Ведутся работы ведется по слою песка, асфальта, щебеня или гравия толщиной до 25 см
Среднетяжелые	90-140	Применяются для послойного уплотнения оснований строящихся дорог.
Тяжелые	Более 140	Могут работать по песку, гравию, асфальту и щебню толщиной от 25 до 60 сантиметров.

Критерий размера рассчитывается по подошве изделия:

• 40*32 см для садовых дорожек, небольших участков, потому что достаточно маневренная модель, прекрасно подойдет для личного использования;
• 53*50 см уже используется при укладке асфальта, тротуарной плитки, при подготовке площадки для фундамента и тому подобные операции.

Если корректно подобрать габариты подошвы, то и работа выполнится быстрее, благодаря правильному подходу.

Тип двигателя, мощность и время работы

От двигателя, который установили производители, зависят основные характеристики. Это скорость перемещения, сила удара и эффективность уплотнения.

Двигатель установлен на отдельной прочной раме и крепится к подошве через амортизаторы. В центре подошвы расположен вибровозбудитель, внутри которого вращается вал. Именно это вращение создает центробежную силу, которая заставляет основание вибрировать.

Мощность напрямую зависит от типа двигателя:

• дизельные — от 3000 до 24500 Вт;
• электрические — от 250 до 2200 Вт;
• бензиновые — 1770-9800 Вт.

Виброплиту с двигателем внутреннего сгорания используют там, где нет возможности подключения к сети. Техника отличается мобильностью и хорошими показателями мощности. Запускаются при помощи стартера:

• ручного;
• электрического (служит аккумулятор).

Мощнее будет виброплита, которая работает на топливе. Но для частного строительства подойдет и электрический прибор.

Скорость перемещения

Данный показатель самостоятельно не важен, хоть и указывает на промежуток времени, который потребуется для обработки определенной площади. В инструкции по эксплуатации указан данный параметр. Соотношения могут быть разные, к примеру, у некоторых моделей при повышении скорости в 3 раза глубина снижается в 2 раза.

Скорость должна соответствовать частоте колебаний, которые указаны в Герцах. Чаще всего этот показатель составляет около 90 Гц, что в принципе позволяет использовать стандартные значения для разных пластин

Также важно учитывать состояние почвы и ее тип, ведь песок или земля требуют разного воздействия

Конструкция виброплит

Основной частью и рабочей поверхностью является сама основная плита. Дальнейшая конструкция выстраивается именно по рабочей плите. Вибровозбудитель приводит плиту в действие. Состоит он из одного или нескольких валов и цилиндрического корпуса. В одновальных конструкциях предусмотрено движение машины только в одном направлении. Двухвальные являются реверсивными. Также к плите крепится моторная рама, на которую устанавливается двигатель. Если машина предназначена для трамбовки асфальта, то конструкция будет дополнена баком с водой.

В большинстве моделей управление выполняются вручную, то есть конструкция предполагает наличие ручки. Чтобы работа была безопасной, а вибрация в руки оператора — безопасной, на ручке обязательна должна быть виброзащитная накладка. Машины без ручки управляются дистанционно.

Виброплита устроена максимально просто и требует должно ухода, потому что работа в экстремальных и сложных условиях может быстро вывести агрегат из строя.

Подошва. Виброузел.

Вторая составляющая виброплиты это — виброузел и подошва. Тут снова все зависит от планируемых работы, их объема и сложности. В каждом механизме есть принцип баланса мощности, и виброплиты не исключение. Например, если двигатель слаб (5-6 л.с) а вес плиты большой (140-160 кг) то работать такой плитой будет физически тяжело. Она не будет иметь достаточный отскок и вибрационную силу, соответственно не будет передвигаться вперед самостоятельно, ее нужно будет направлять и толкать. На слабых покрытиях такое оборудование будет зарываться, и утопать в грунте. Подобные модели продают по очень соблазнительным ценам, но на деле оказывается, что работать качественно и быстро с такой техникой невозможно.

Заключение

А Вам приходилось работать виброплитой?

Было дело!Не довелось

Производители строительной и дорожной техники постоянно улучшают оборудование.

Аппараты становятся более эффективными и производительными, а это дает ряд преимуществ:

• Экономит время работы.
• Уменьшает затраты на обслуживание и ремонт (оборудование более долговечное).

Помните, ошибиться при выборе достаточно просто, и дело здесь вовсе не в знании технических характеристик. Все намного проще — есть добросовестные производители, а есть не очень. Поэтому при выборе виброплиты проконсультируйтесь со специалистом — так вы сможете быть уверенными, что выбираете действительно качественное и проверенное оборудование.
