Какую виброрейку для бетона купить: бензиновую, электрическую, плавающую, телескопическую, секционную

Сборка устройства

Чтобы самодельная плавающая виброрейка смогла успешно выполнять все свои функции и обладала высокой долговечностью, всю работу по ее сборке следует выполнять правильно.

Работу следует начать с изготовления ручек, для чего можно использовать арматуру. Ручкам следует придать изогнутую форму и прикрепить при помощи сварки к профилю.

Видео:

Для большей надежности крепления помимо сварки рекомендуется использовать саморезы.

Чтобы обезопасить человека во время работы с виброрекой, ручки тщательно изолируются резиновым материалом. Далее следует основу устройства уложить на ровную поверхность верстака или стола.

После можно приступить к монтажу на устройство электрического двигателя.

Чтобы вибрация при работе устройства распределялась максимально равномерно, двигатель устанавливается в центральной части профиля.

Крепить его лучше всего при помощи двух уголков из металла. Можно уголки изначально прикрепить к самому двигателю, а уже затем к каркасу, а можно сделать наоборот.

Пускатель для электродвигателя лучше всего смонтировать на одной из рукояток, однако, можно и на самом двигателе. Для удобства пользования виброрейкой, ее конструкцию можно сделать складывающейся.

Для этого необходимо профиль разрезать на две равные части и сделать болтовое соединение.

Для выравнивания толстых и утрамбованных слоев раствора устройство должно иметь либо двойную, либо рамную конструкцию. В этом случае процесс изготовления будет точно таким же, как и в первом случае.

Отличие будет состоять в том, что двигатель придется монтировать на специальное крепление в самом центре всей конструкции виброрейки.

Изготовление виброрейки с бензиновым двигателем значительно проще, так как нет необходимости крепить к остову электрический кабель.

Применение виброреек

Перед началом эксплуатации проверяют прочность монтажа направляющих, поскольку при вибрациях они могут терять свою устойчивость. Уровень вибраций задаётся в зависимости от мощности двигателя и толщины уплотняемой поверхности.

Бетонную смесь наливается на основание так, чтобы её высота немного превышала уровень вибрирующей рейки. Затем устройство включается. Как только смесь выровниться в определенной области, вибрационную раму перемещают вдоль направляющих к следующему участку.

В процессе применения уплотняющей вибрационной рейки необходимо постоянно следить за тем, чтобы уровень смеси не опускался ниже рабочей отметки оборудования. Если это происходит, добавляют бетон совком так, чтобы раствор достиг уровня инструмента.

Выбор типоразмера виброрейки производят с учётом следующих факторов:

максимальной глубины уплотнения;
наибольшего значения амплитуды вибрации рамы;
наличия демпфирующих прокладок, продлевающих срок службы устройства;
для бензиновых моделей – ёмкости и места расположения топливного бака;
для электрических моделей – длины кабеля.

Оптимальная амплитуда выбирается исходя из высоты рамы и допустимой частоты колебаний. Цены на бензиновые виброрейки обычно выше, чем на электрические.

Разновидности конструкций виброреек

Невзирая на простоту этого оборудования, виброрейки имеют несколько модификаций:

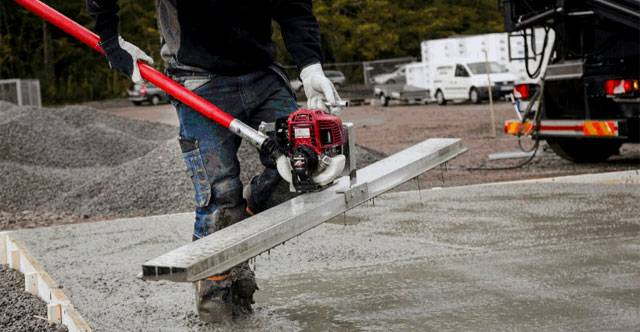

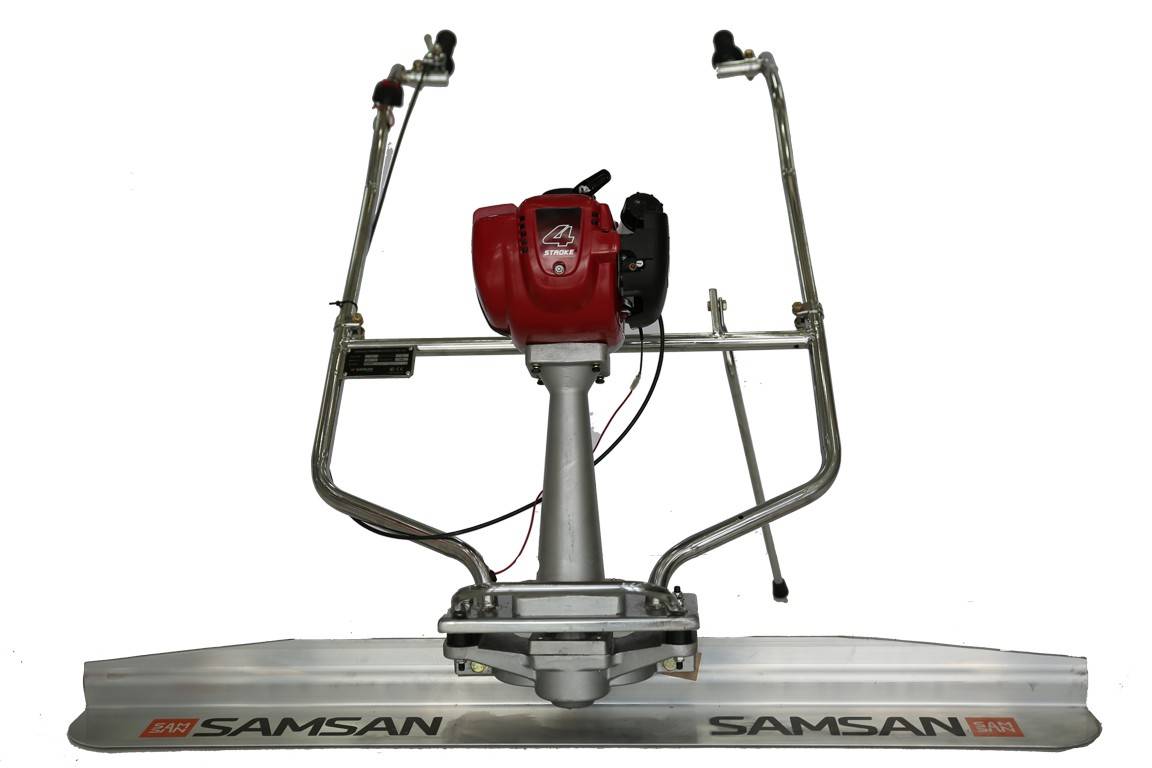

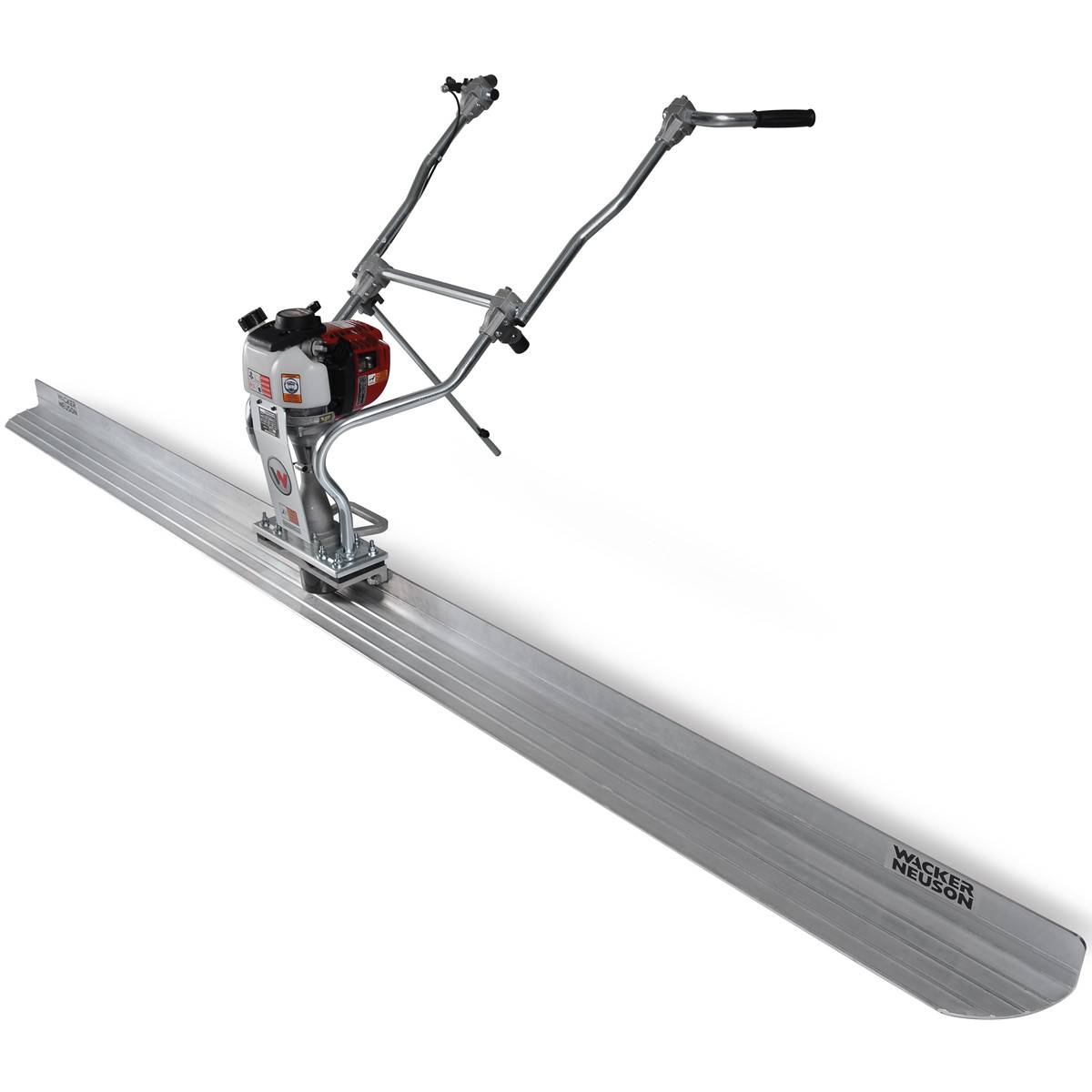

Виброрейка плавающая

Плавающая конструкция данного инструмента устанавливается непосредственно на бетонную поверхность и, совершая самостоятельное плавное продвижение, выполняет свое предназначение. Такие виброрейки для укладки бетона применяется для уплотнения смесей на глубину, не превышающую 18 сантиметров.

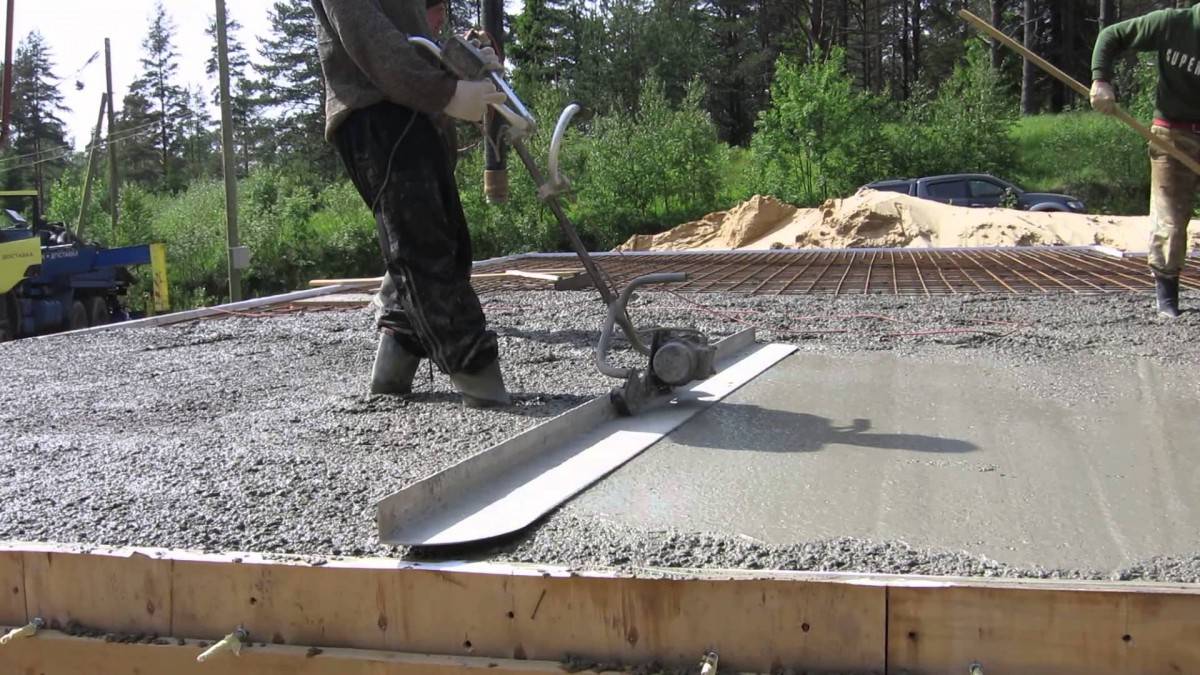

Управление плавающим оборудованием осуществляется одним человеком в силу легкости прибора и простоты в эксплуатации. Наиболее эффективна плавающая рейка для устройства гладкого наливного пола.

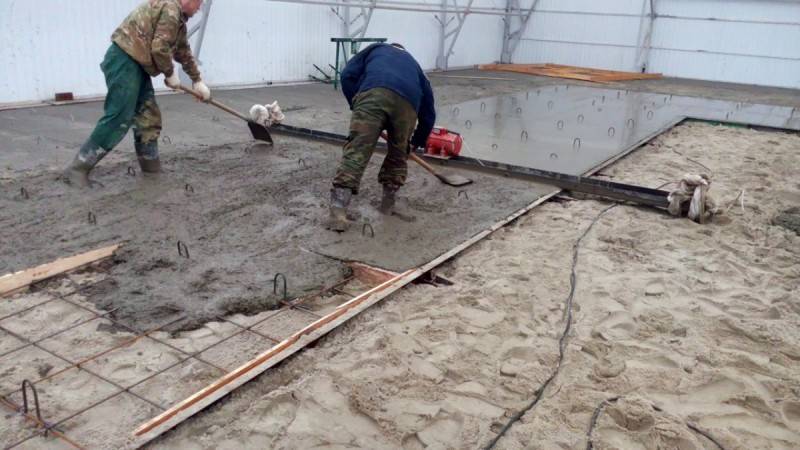

Виброрейка с направляющими

Виброрейка с существующими направляющими отлично справляется с бетоном толщиной слоя 300 мм. Высокая производительность этого оборудования обеспечивается оснащением его специальными направляющими необходимой длины и подходящей конфигурации.

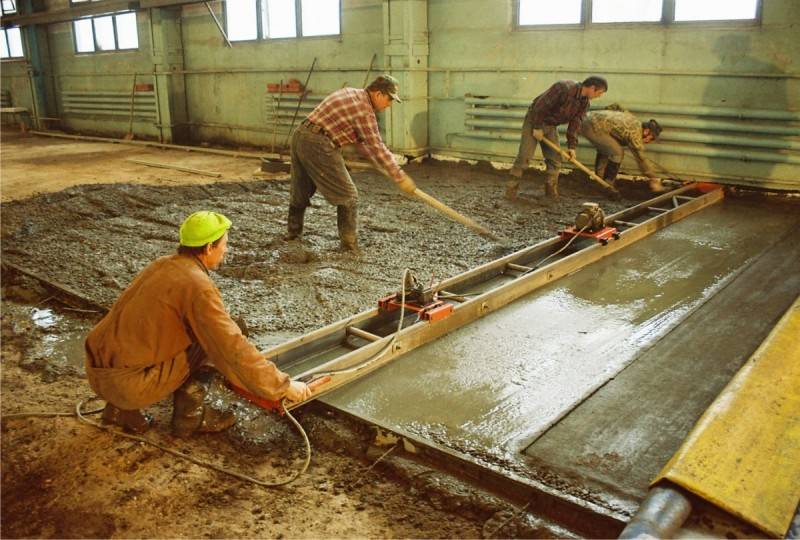

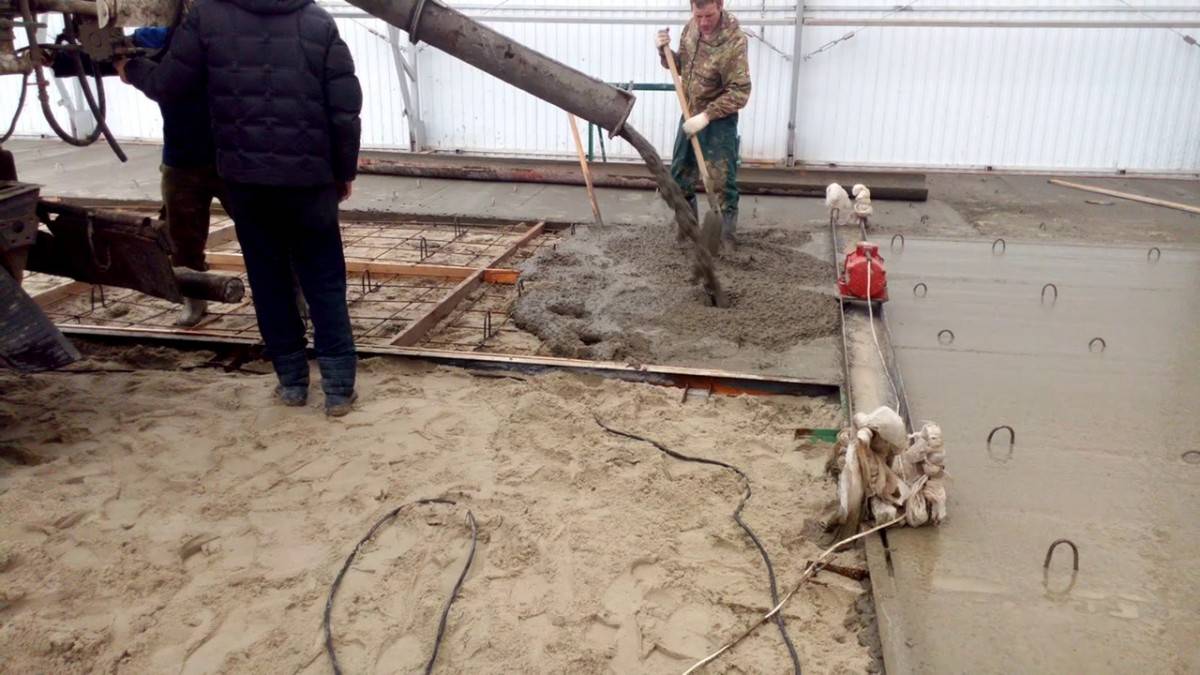

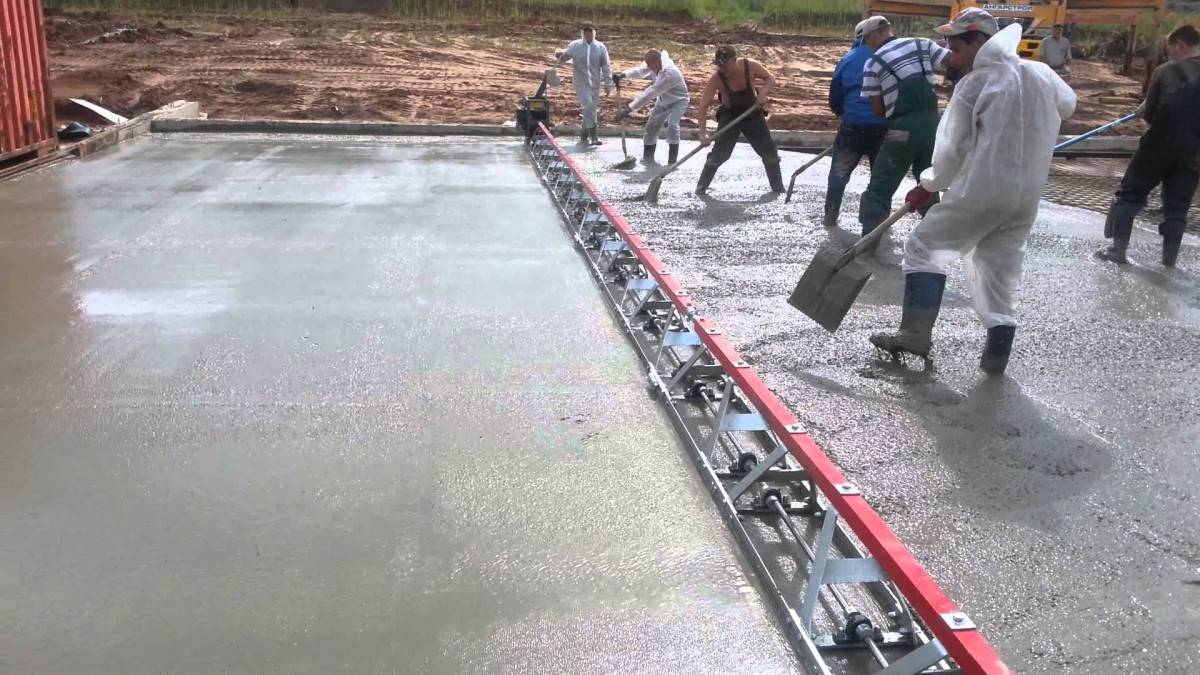

На фото – движение оборудования по заранее установленным «ограничителям»

Направляющие позволяют виброрейке удерживаться на поверхности бетона. Мощность такого инструмента позволяет качественно уплотнять раствор указанной толщины без привлечения погружных устройств.

Чтобы сделать виброрейку самому требуется не только кусок железа, но и познания подключения электрических приборов

Виброрейки с реверсом

Из механизмов, работающих по направляющим, отдельным классом выделяются реверсивные устройства. Благодаря своей конструкции с закругленными краями, эти вибраторы действуют при движении в прямом и обратном направлении, что позволяет увеличить эффективность рабочего процесса.

Направляющие устанавливаются по уровню, что позволяет избежать неровностей залитого основания

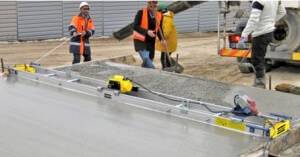

Виброрейки раздвижные

Отдельно следует отметить так называемые раздвижные рейки, которые изготавливаются из алюминиевых или стальных комплектующих.

Подобные телескопические конструкции позволяют регулировать рабочий «захват»:

Алюминиевые от 2,5 до 4,5 м.

Плюс алюминиевой конструкции – легкость

Стальные от 3,5 до 6 м.

Используя такое универсальное оборудование, вы можете выровнять бетонные полы, как в большом ангаре, так и на маленькой площадке, установив направляющие и габариты механизма в нужных параметрах. Виброрейка в этом случае выполняет уплотнение, и выравнивание бетонной смеси сразу на всей площади, и подтягивается вдоль обрабатываемой поверхности с помощью троса.

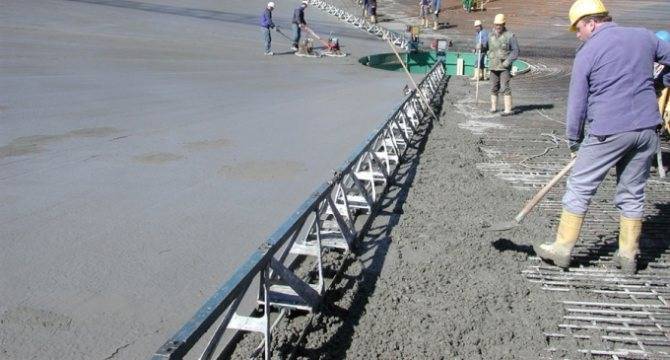

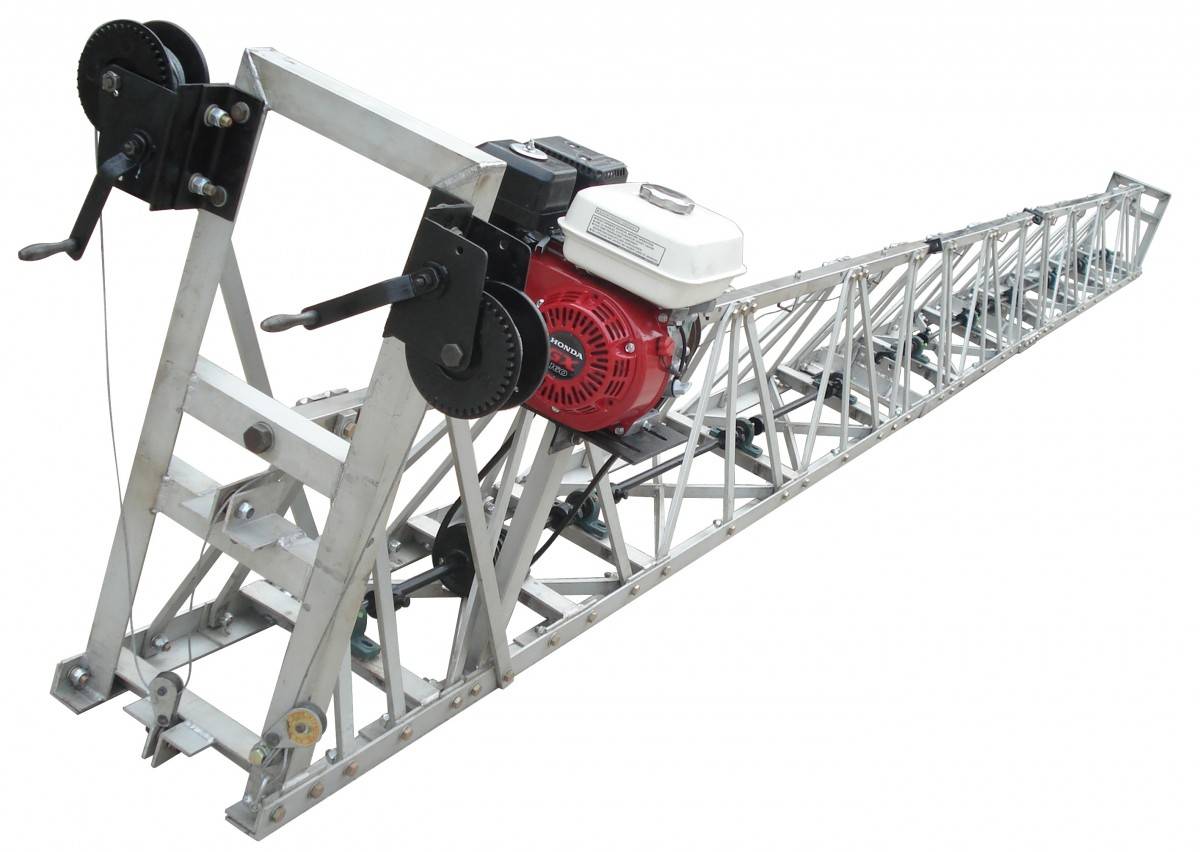

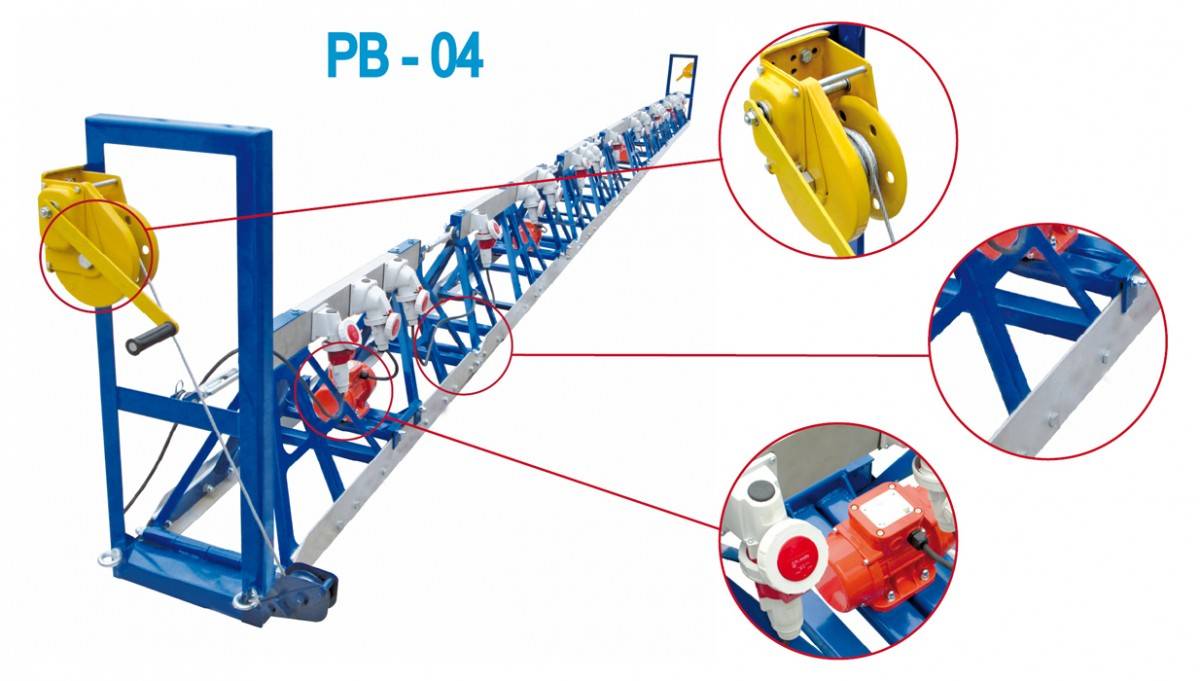

Секционные виброрейки

Следующий тип ручного вибратора достигает максимальной длины захвата:

Оборудованные бензиновым приводом — до 15,5м.
Пневмо- и электроприводные до 25 м.

Для удобства осуществления продвижения устройства по обрабатываемой площади их оснащают дополнительно гидравлическими лебедками и клапаном авто остановки при возникновении возможных препятствий к дальнейшему продвижению механизма.

Виброрейка для укладки бетона – назначение, сфера использования и конструкция

Популярная среди профессиональных строителей виброрейка – это специальное устройство, напоминающее обычное правило с вибрационным двигателем. Смещение центра масс при ускоренном вращении ротора вызывает вибрацию рабочей поверхности. Металлоконструкция выполнена в виде рамы, изготовленной из полых профилей.

Назначение виброрейки:

передача низкочастотных колебаний через поверхность бетона вглубь массива;
формирование плоской бетонной основы при перемещении устройства.

В зависимости от объемов строительных работ могут применяться различные виды инструмента:

профессиональное оборудование, купленное в магазине;
виброрейка, своими руками изготовленная в домашних условиях.

Виброрейка ЭВ-270АПрименение вибрационных уплотнителей позволяет строителям решать комплекс задач, связанных с укладкой бетона:

заливать полы;
обустраивать площадки;
бетонировать стяжку;
обеспечивать горизонтальность дорожных покрытий;
строить пешеходные переходы;
возводить мосты.

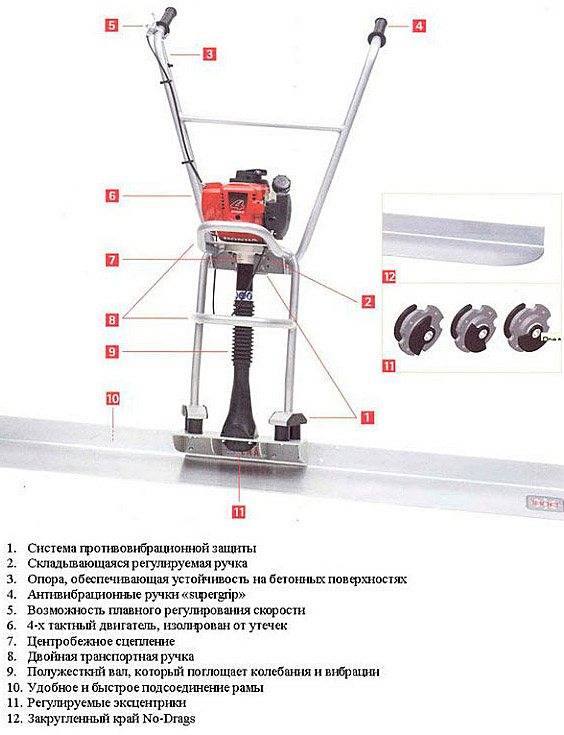

Рейка отличается простотой конструкции. Она состоит из следующих узлов:

металлической площадки, рабочая поверхность которой передает вибрационное воздействие на бетон;
малогабаритного приводного устройства, которое является источником низкочастотных колебаний;
консольно расположенной рукоятки, благодаря которой оператор осуществляет перемещение рейки.

Виброрейки предназначены для следующих целей:

ускоренного вывода влаги из массива после укладки бетона;
повышения однородности бетонной смеси;
удаления из бетона воздушных включений;
повышения прочностных свойств монолита;
обеспечение горизонтальности бетонной поверхности.

В результате передачи низкочастотных колебаний посредством вибрационного воздействия изменяются эксплуатационные показатели:

возрастает прочность;

Виброрейка для бетона с направляющими

повышается износостойкость;
увеличивается продолжительность эксплуатации;
растет плотность;
улучшается внешний вид и качество поверхности.

По сравнению с промышленными устройствами для затирки и габаритными шлифовальными машинами, самодельная вибрационная рейка широко используется в частном строительстве благодаря следующим достоинствам:

универсальности;
компактности;
функциональности;
практичности;
надежности.

Классификация

Виброрейки в зависимости от вида двигателя могут работать на основе бензина или от электроэнергии. Применение каждого из агрегатов оправдано в конкретной ситуации, так все они отличаются своими достоинствами и недостатками.

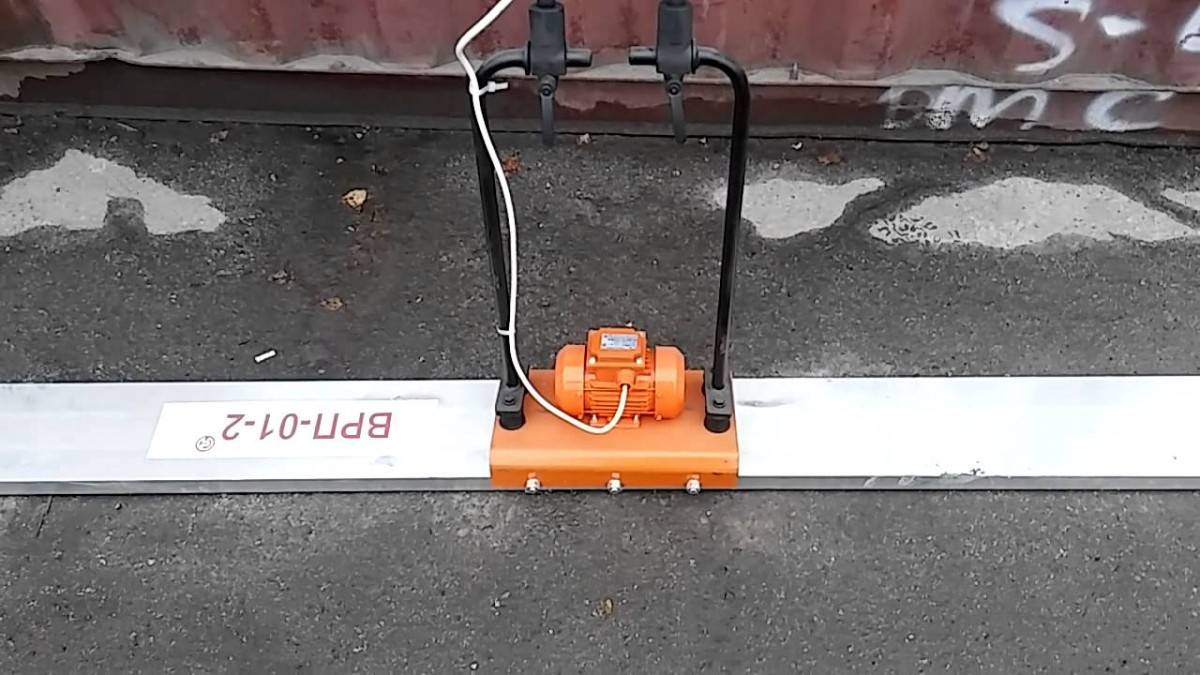

Виброрейки, работающие от электричества, считаются незаменимыми в небольших помещениях закрытого типа, в которых не налажена система вентиляции. Они более дорогостоящие, чем бензиновые и полностью зависимы от источника питания.

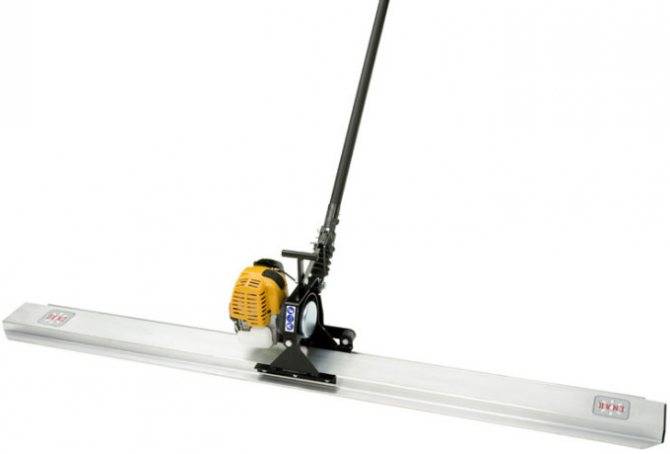

Бензиновые агрегаты, имеющие возможность работать автономно, успешно эксплуатируют на любых масштабных объектах на открытом воздухе. Они выделяют вредные бензиновые выхлопы, что исключает их применение в закрытых помещениях. Зато они недорого стоят, легкие в обслуживании и обладают надежной конструкцией.

По конструктивным моментам виброрейки также подразделяются на несколько видов.

Плавающие

Плавающие агрегаты захватывают рабочую площадь порядка 3 метров и проникают на глубину бетонного слоя до 15 см.

В процессе работы плавающее устройство способно самостоятельно настраиваться на оптимальный режим.

Вес агрегата может варьироваться от 15 до 25 кг, мощность двигателя ¬– 1,2 кВт. Плавающая виброрейка имеет самую демократичную и доступную стоимость среди аналогов.

Принцип работы плавающей рейки основан на том, что ее устанавливают прямо на бетонный раствор и затем начинают тянуть на себя. Такой плавающий механизм компактный и маневренный, благодаря чему легко управляется одним мастером.

Плавающая виброрейка способна проникать в глубину раствора на 15 см.

Телескопические двойные

Подобные механизмы активно эксплуатируются на крупных строительных площадках, площадь обрабатываемой поверхности достигает 4, 6 м2, мощность агрегата около 0,25 кВт.

Перед началом работ телескопические рейки закрепляются мастерами в нужных положениях.

Секционные

Такие агрегаты используют на больших площадях в условиях промышленного строительства. Их собирают в стационарных условиях из отдельных узлов и деталей. Это оптимизирует работу и снижает затраты на транспортировку, а также ремонт оборудования в случае его выхода из строя.

Механизм работает на уплотнение бетона с толщиной слоя до 12 см. Мощность двигателя устройства равняется 3 кВт. Виброрейка может достигать в длину до 25 метров и собирается из нескольких секций.

Виброрейки с направляющими

Такие агрегаты могут обрабатывать бетонную смесь на глубинк до 30 см. Они оснащены профилями различной конфигурации и длины, а также считаются более производительными.

Устройство имеет довольно значительный вес, но не тонет в бетоне благодаря направляющим.

Реверсивные

Реверсивная виброрейка для бетона предназначена для уплотнения бетонной смеси в 2 направлениях. Она плавно двигается назад и вперед благодаря профилю с полукруглыми краями.

Раздвижные

Такие агрегаты оснащены раздвижными профилями из алюминия, которые могут достигать в ширину от 2,5 до 4, 5 метров. Чаще всего эти виброрейки необходимо устанавливать на направляющие, прикрепленные к краям обрабатываемой поверхности или в плоскости, параллельной краю. По направляющим рейку тянут с помощью тросов.

В идеале после работы виброреек поверхность следует дополнительно обработать затирочными устройствами.

Какой бывает конструкция оборудования?

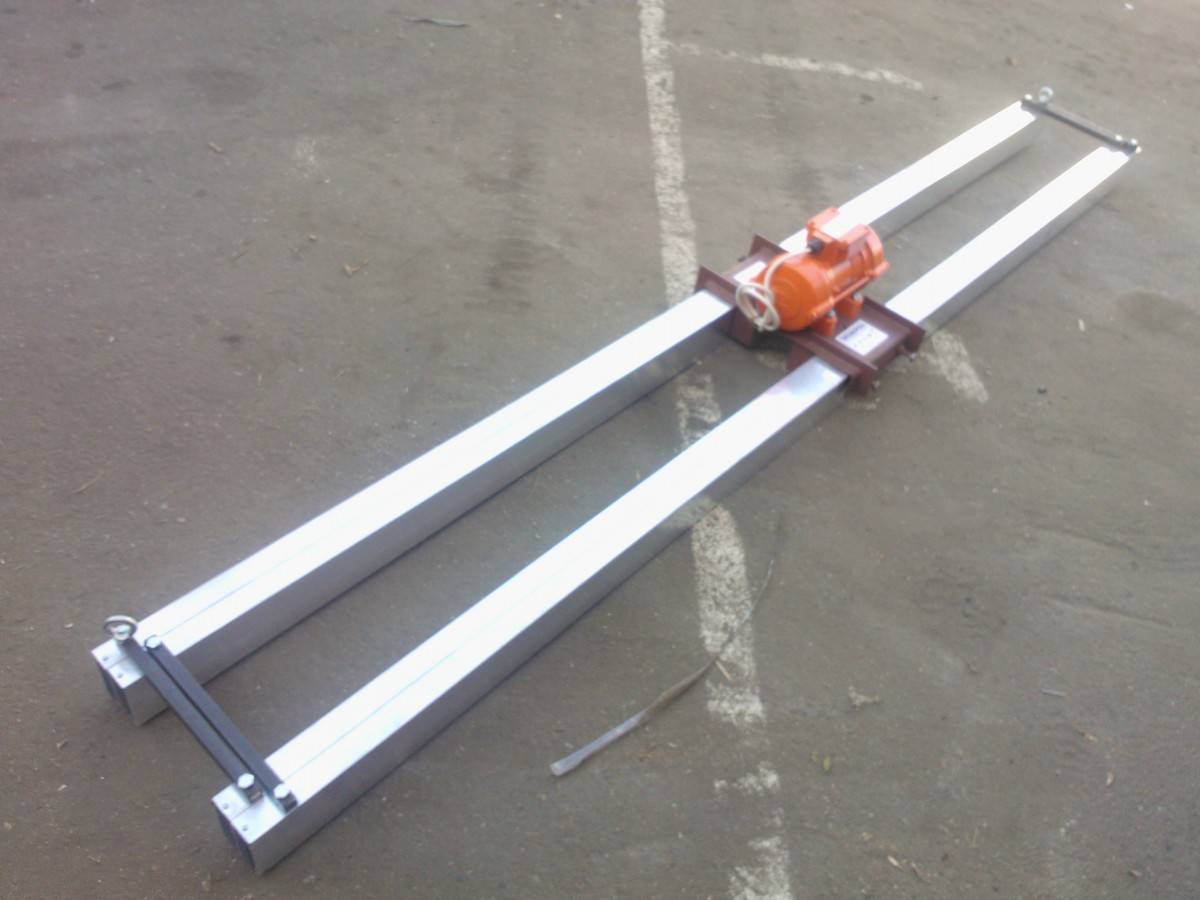

Плавающая или двойная виброрейка.

Для каждого вида устройств предполагается свое назначение. Так, сборная виброрейка способна утрамбовывать участки разной площади. Следует отмерить одинаковые по размеру части профиля, затем обрезать их с помощью болгарки и просверлить несколько отверстий. Профиль закрепляют с двух сторон устройства. Для его фиксации понадобятся уголки. Кроме того, есть плавающая (двойная) виброрейка, которая подойдет для утрамбовки достаточно толстых слоев смеси. Сборка такого инструмента осуществляется таким же способом, что и изготовление обыкновенной модели: электродвигатель также устанавливают в центральной части конструкции, только используют для этого другое крепление.

Самодельная виброрейка для бетона – специфика использования

Несмотря на простоту конструкции, соблюдайте определенные правила при работе с вибрационным уплотнителем:

проверьте функционирование оборудования до запуска;
смонтируйте, если необходимо, направляющие на нулевой отметке;
используйте рейку с мощностью, соответствующей толщине бетонного слоя;
залейте бетонный раствор на основу сантиметра на два выше уровня направляющих;
произведите пуск виброустановки и постепенно перемещайте устройство;
контролируйте в процессе работы рейки неизменность положения маячков;
добавляйте небольшие порции бетонной смеси в местах проседания;
производите очистку металлоконструкции от приставшего раствора;
зачистите после застывания бетона дефекты на чистовой поверхности.

Алгоритм сборки виброплиты

Чтобы самому сделать виброплиту для уплотнения грунта, понадобятся следующие материалы и детали:

стальной лист размером 50 на 80 см при толщине не менее 8 мм;
площадочный вибратор с электродвигателем, например, ИВ-98Е;
2 куска швеллера по 45 см длиной;
крепеж: болты М10 и М12 с гайками, шайбами;
амортизаторы;
1,5 м металлической трубы (диаметром 20-25 мм).

Из инструментов потребуются:

сварочный аппарат;
молоток;
болгарка с отрезными кругами;
электродрель с набором сверл по металлу;
гаечные ключи;
рулетка, маркер либо мел.

Самодельная виброплита с электродвигателем собирается в такой последовательности.

Болгаркой делают надрезы глубиной около 5 мм (чтобы можно было согнуть металл) с обоих концов стального листа. От переднего края отступают 10 см, а от заднего – 5 см.
Под углом примерно 20-30 градусов загибают с помощью молотка края, после чего место сгиба проваривают сваркой.
Приваривают параллельно загнутым краям два швеллера на расстоянии примерно 5-10 см от центральной линии сделанной заготовки.
По центру на них устанавливают вибратор, по ножкам которого делают отметки под крепеж.
Сверлят в швеллерах отверстия с помощью электродрели.
Монтируют вибратор, прикрепляя его болтами с гайками и шайбами.
Прикрепляют к плите амортизационные подушки.
Сгибают трубку, придавая ей п-образную форму, чтобы сделать ручку.
На краях сверлят отверстия под болтовое крепление.
Через металлические уголки и амортизаторы прикрепляют ручку к подошве.
Подсоединяют кабель питания и устанавливают пускозащитную аппаратуру.
Проверяют работоспособность созданного агрегата.

Масса собранной виброплиты составит примерно 60 кг. Чтобы удобно было ее транспортировать, к плите приваривают кусок трубы, который будет служить осью колесам.

Более сложный вариант создания виброплиты предполагает использование отдельного двигателя, например, из мотоблока. В таком случае, чтобы собрать виброоборудование, понадобится самодельный либо заводской вибратор. Вращение мотора будет к нему передаваться с помощью ремня, одетого на шкивы.

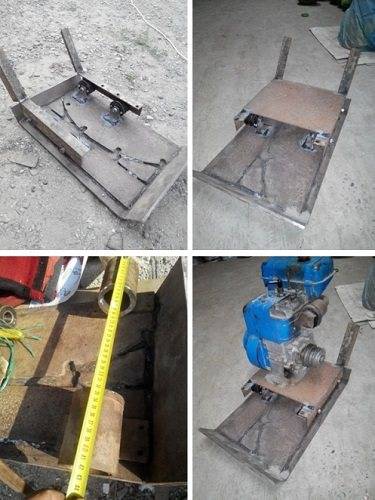

Весь процесс сборки виброплиты представлен на фото ниже.

После покраски итоговый механизм будет иметь вид как на фотографии далее.

При необходимости можно увеличить массу самодельной виброплиты. Делается это дополнительным навариванием металлических листов или прутьев арматуры. Созданный своими руками виброинструмент вполне способен составить конкуренцию заводским аналогам.

Последний этап сборки

Самодельная виброрейка, в отличие от заводской является надежной, ведь детали собираются своими руками и соответственно устраняются возможные дефекты в процессе работы

Но при сборке следует брать во внимание основные нюансы. На ручках и профиле необходимо поместить вибрационную установку таким образом, чтобы была возможность для прочного закрепления детали

К установке и электромотору присоединяется трехфазный провод. Пускатель монтируется на двигатель, для лучшего удобства его надо закрепить на ручке. В этом случае используются отвертки. Оголенные места соединения на проводе изолируются обычной изоляционной лентой. Чтобы конструкция прослужила намного дольше, ее следует покрыть качественной краской, ведь металл будет постоянно сталкиваться с влагой, а последствия могут выйти в виде коррозии.

Аренда опалубки, вибратора, виброрейки

Для работы с раствором существуют следующие группы оборудования:

Бетономешалки
Вибраторы
Виброплиты
Виброрейки
Вибротрамбовки

Для операций с твердым бетоном применяются

Затирочные машины
Шлифовальные машины
Резчики.

Опалубка для монолитных бетонных строений

Опалубка перекрытий собирается из вертикальных стоек и горизонтальных щитов, опалубка стен возводится в соответствии с архитектурным проектом – это могут быть прямые, или плавно изгибающиеся, или пересекающиеся под произвольным углом формы.

Обработка твердого бетона

После полного застывания бетонной смеси ее можно обработать режущими инструментами. Наиболее распространенный способ обработки – шлифование бетонного пола. Выполнять эту операцию необходимо для того, чтобы качественно уложить напольное покрытие.

Бетоношлифовальное оборудование варьируется от ручных машинок до больших высокопроизводительных машин. Поскольку бетон – прочный материал, то в качестве абразива в лучших машинах применена алмазная крошка.

Фото топовых виброреек

Также рекомендуем просмотреть:

Ремень стяжной с храповым механизмом
Как выбрать строительное правило
Строительные скобы для крепления бруса
Как выбрать штукатурный ковш
Как пользоваться пистолетом для герметика
Лучшие пистолеты для монтажной пены
Хорошая ручная лебедка
Как выбрать крестики для плитки
Какие бывают ножницы по металлу
Слесарные тиски
Как выбрать ручной заклепочник
Хороший монтажный пояс для инструментов
Кельма для штукатурки
Лом-гвоздодёр
Виды строительных лесов
Как выбрать малярный валик
Как выбрать стеклорез
Гладилка для бетона
Какие бывают строительные отвесы
Как выбрать строительный миксер
Рейтинг лучших бетономешалок 2018 года
Как правильно выбрать стремянку
Как сделать полку для инструмента своими руками
Как выбрать хороший шпатель
Как выбрать плиткорез
Лучшие ящики для инструментов
Выбираем хорошие малярные кисти

Помогите сайту, поделитесь в соцсетях 😉

Область применения

Кроме штукатурных работ правило используют для:

укладки кафельной плитки. При выполнении данной работы необходимо тщательно соблюдать вертикальность и горизонтальность поверхности;
нанесения эластичных мягких шпатлевок. Правило для штукатурки в этом случае используют как большой шпатель;
устройства потолков. Именно с помощью данного инструмента можно получить идеально ровную поверхность потолка;
устройства стяжек. Правило является очень удобным инструментом для выравнивания раствора на поверхности пола.

Для стандартных работ по бетону правило должно более прочным и жестким, чем его штукатурный вариант

Правило может быть разной длины:

1 метр;
1,5 метра;
2 метра;
2,5 метра.

Модели большей длины не имеет смысла выпускать, поскольку даже правилом 2,5 м уже довольно тяжело пользоваться в одиночку. Хотя профессионал должен иметь в своем арсенале все модели инструмента: от самой короткой и до самой длинной.

Типы двигателей

От того, какой вид используется в том или ином оборудовании, зависит возможность его применения на разных объектах.

Стоимость виброрейки с двигателем внутреннего сгорания заметно выше, чем у электроинструмента. Зато она автономна, что весьма удобно на больших площадях. По сравнению с электрическими аналогами бензиновые модели гораздо мощнее и эффективнее. Однако выхлоп отработанного топлива загрязняет воздух, поэтому они не подходят для помещений. Бензиновая виброрейка должна быть надежной и достаточно мощной. На профессиональном оборудовании это условие обеспечивается применением оригинальных двигателей японских марок Honda и Mitsubishi.

Читать также: Потенциальная энергия пружины в поле тяжести

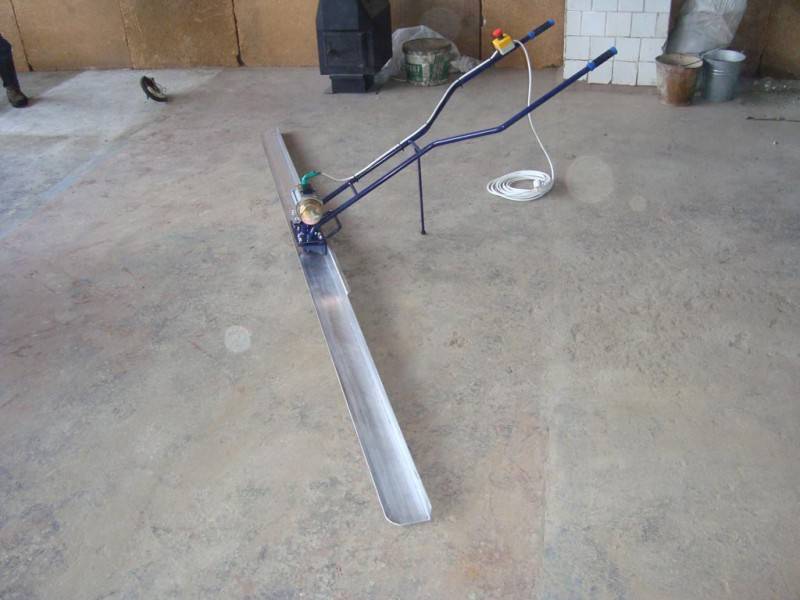

Плавающая виброрейка для уплотнения бетона с электроприводом проста и ее легко выйдет сделать своими руками, если есть под рукой двигатель мощностью до 1,5 кВт. Этого будет достаточно для укладки и выравнивания стяжки толщиной до 200 мм.

Чтобы сделать виброрейку своими руками, понадобятся:

двигатель с пускателем;
вибрационная установка;
металлическая арматура, уголки;
угловой профиль 75 мм, швеллер или труба диаметром от 40 мм в качестве правила;
трехфазный силовой кабель и резина для изоляции ручек;
шуруповерт, болты, ключи, сварочный аппарат.

Для изготовления рейки лучше брать именно трубу, так как в этом случае инструмент можно будет передвигать при укладке в обоих направлениях, а не разворачивать всю конструкцию целиком.

1. Из трубы сварить рамку, соединяя отдельные куски сваркой с предварительной подрезкой на 45°. Можно просто приваривать их под прямым углом друг к другу или параллельно через несколько жестких перемычек, но на концы придется ставить заглушки, чтобы раствор не забивался внутрь.

2. Выгнуть из арматурных стержней ручки и приварить их к профилю рейки. Противоположный конец арматуры обтянуть толстой пористой резиной, чтобы уменьшить влияние вибраций на человека.

3. Между направляющими профиля сварить небольшую площадку из листового железа под мотор.

4. В центре установить двигатель и зафиксировать его с помощью пары уголков. При этом нужно стараться максимально точно соблюсти симметрию, иначе процесс превратится в каторжный труд из-за плохой управляемости.

5. Отцентрировав двигатель по двум осям, сделать на площадке разметку и смонтировать вибратор, закрепив его болтами с пружинными шайбами (гроверами).

6. Смонтировать пускатель для двигателя на каркасе, а лучше – на одной из ручек, надежно прикрепив провод к арматуре.

Цены на узкопрофильный инструмент умеренными не назовешь, относительно доступна только простая электрическая виброрейка. Поэтому при покупке нужно учесть все нюансы предстоящей работы, чтобы не ошибиться с выбором

Особенно стоит обратить внимание на наличие регулируемого частотного преобразователя. С его помощью изменяется частота вибрации для укладки раствора разной плотности

В случае когда площадь обрабатываемой поверхности может изменяться, лучше заплатить дороже, но приобрести телескопическую рейку.

В процессе строительства зданий и сооружений значительная часть работ связана с устройством бетонного покрытия. От качества его укладки зависит прочность и надежность конструкции. В этой статье мы рассмотрим, как работать виброрейкой для укладки бетона – приспособлением, которое необходимо для выравнивания и уплотнения рабочего раствора на поверхности.

Читать также: Чертежи пресса для изготовления технопланктона

Назначением данного инструмента является:

создание вибраций и направление их воздействия на поверхность бетонной массы;
формирование ровной поверхности при перемещении рабочей планки в продольной плоскости.

Существуют различные модификации инструмента, которые отличаются особенностями конструкции и длиной рабочей части. Секционные модели имеют устройство, при котором можно увеличивать длину рабочего элемента, но глубина воздействия при этом уменьшается. Плавающая модификация оснащена рукояткой с возможностью регулировки, что упрощает и облегчает управление агрегатом.

Применяется приспособление в таких направлениях:

создание и ремонт бетонных дорожек и площадок;
работа с малоподвижным раствором, который содержит до 20,0% жидкости;
устройство бетонной стяжки под монтаж финишного напольного покрытия;
создание виброизоляционного покрытия.

Для тяжелых растворов используют габаритные, массивные агрегаты, для стандартных смесей – более легкие модификации. В результате применения такой технологии:

повышается прочность бетонной конструкции;
увеличивается эксплуатационный срок;
удаляется воздух и выравнивается поверхность;
повышается качество и улучшается внешний вид.

Инструмент своими руками

Правила длиной более трех метров используются, в основном, для разравнивания бетонных поверхностей. Правило для бетона

имеет вид узкой длинной рейки. Его можно использовать для выравнивания и на горизонтальных, и на вертикальных поверхностях.Выполнять работы таким ручным инструментом должны два оператора. Для выравнивания бетона правило надо вести по маякам вибрирующими движениями, постепенно выравнивая поверхность. Некоторые стараются соорудить правило для бетона своими руками

из подручных материалов. В данном случае к ровному длинному деревянному брусу прикручивают шурупом ручку. Кромки деревянного бруса должны быть прямыми и параллельными друг другу. Этого можно добиться с помощью ручного рубанка, но лучше использовать фуговальный или рейсмусовый станок.Чтобы облегчить конструкцию,по оси правила сверлят отверстия диаметром не менее 40 мм и интервалом 900 мм. Самодельное правило рекомендуется периодически проверять на прямолинейность. Деревянные самодельные правила следует как следует пропитать для водостойкости, например, — олифой

Секреты мастерства

При использовании длинного правила маяки можно устанавливать реже, что существенно экономит время ремонтных работ.

Длинным правилом можно разровнять за один проход большую площадь, но такую работу выполнять тяжелее, поскольку используется и больше строительной смеси.

Рабочая плоскость алюминиевого правила со временем стачивается, поэтому она перестает быть идеально ровной. Чтобы избавиться от этого, можно просто отрезать неровные места. Метод, конечно, довольно грубый, но если нет другого выхода, то им можно воспользоваться.

Особенности выбора и эксплуатации

Виброрейка для стяжки демонстрирует эффективность в различных условиях, в том числе при стяжке пола с использованием полусухих смесей. Преимуществом инструмента является возможность уплотнения раствора на глубине до 300 мм с избавлением от швов, возникших при монтаже коммуникаций.

Устройство дополняется системой направляющих, на которых производится крепление агрегата. Делают это на уровне нулевой отметки.

Мощность двигателя агрегата должна соответствовать толщине слоя и глубине обработки. При этом заливка бетона производится несколько выше уровня нахождения отметки виброрейки.

После этого запускается агрегат, который постепенно перемещают по площади

В процессе работы виброрейкой важно учитывать габариты рамы. Они могут быть в пределах 0,5-10 м

Ручки управления могут отличаться по конфигурации – рулевые и черенковые. От выбранного типа будет зависеть комфорт оператора. Большую эффективность демонстрируют универсальные модели с возможностью регулирования частоты вибрации.

Многие эксперты рекомендуют такие правила, которые нужно соблюдать при выборе оборудования для уплотнения бетона:

чем более мощным является слой бетона и глубина обработки, тем тяжелее должен быть агрегат;
амплитуда вибрации находится в зависимости от высоты поднятия рейки и доступной частоты колебательных движений;
для обеспечения качественного уплотнения следует медленно перемещать виброрейку в режиме колебаний максимального уровня;
алюминиевая рама будет более легкой по весу, но и стоит дороже;
при помощи длиной рамы целесообразно вести уплотнительные работы на обширных участках незамысловатой формы, а для обработки сложных участков следует подготовить небольшую компактную раму.

Основные преимущества виброреек

Преимущества виброрейки Ниже мы привели главные преимущества, которыми обладает описанный нами прибор.

1. При его помощи можно делать стяжку на «сухих» растворах, то есть на таким, уровень воды в которых не превышает двадцать процентов.

2. Виброрейка очень проста в эксплуатации.

3. Ее также легко транспортировать ввиду компактности.

4. Глубина, на которую устройство может выравнивать бетон, может составлять от 10 до 30 сантиметров.

5. После работы вы не увидите на поверхности разного рода повреждений, которые зачастую проявляются при стандартной укладке. Все, что остается после виброрейки, это едва заметные следы.

Конструкция и принцип работы

Виброрейка для бетона позволяет уплотнять и выравнивать бетонные смеси на любой поверхности, в том числе и больших размеров, чем отличается от глубинного вибратора, предназначенного только для уплотнения по глубине. В результате улучшается качество бетонных покрытий и продлевается срок их службы.

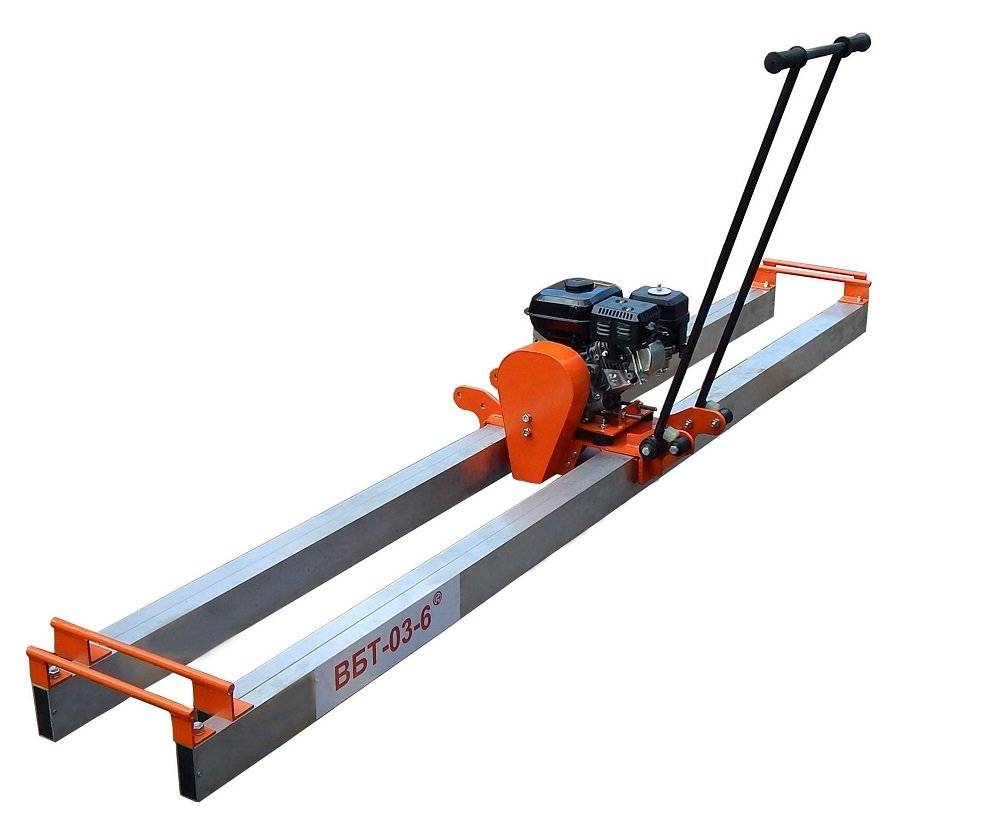

Виброрейка для укладки бетона состоит из следующих частей:

Алюминиевой/стальной рамы с направляющими.
Вибратора.
Устройства управления.

В зависимости от конструктивных характеристик вибрирующая рама может иметь двойное жёсткое или скользящее исполнение. Длина рамы может достигать 10 м, при минимальном значении от 0,5 м.

Работа устройства основана на передаче крутящего момента от динамически неуравновешенного двигателя на вибратор. Возникающие вибрации через раму передаются бетонной поверхности.

В зависимости от типа привода вибрационного устройства рейки подразделяют на устройства с электрическим или бензиновым приводом. Первый тип виброрейки проще в эксплуатации, поскольку запитывается от электросети, но может использоваться в ограниченном пространстве, которое определяется длиной кабеля.

Бензиновые виброрейки отличаются повышенной мощностью, но их работа сопровождается выбросом вредных веществ, и, следовательно, такое оборудование можно эксплуатировать только на открытом воздухе.

Вибрационные рельсы разделяются на три подгруппы, среди которых:

Двойные рейки;
Устройства, содержащие блок впрыска;
Отделочные.

В первом случае вибрационные устройства разнесены друг от друга, что позволяет расширить возможности за счет обеспечения качественного и быстрого выравнивания поверхности. Использование этого оборудования предназначено для устранения неровностей при бетонировании дорог и платформ. Вибрационные рейки второго типа могут осуществлять впрыск бетонной смеси и выполнять затирку поверхностей, что улучшает их внешний вид. Отделочные виброрейки могут передвигаться в двух направлениях, и поэтому также используются для выполнения различных отделочных работ.

Что такое правило

Название инструмента происходит, скорее всего, от термина «правильно». Этот инструмент позволяет правильно выполнять строительные работы и не допускать ошибок. Что же он собой представляет? Правило имеет вид идеально ровной линейки, с помощью которой находят изъяны на плоскости.

Предназначение правила:

разравнивание раствора по маякам (направляющим);
проверка точности нанесения слоя раствора по маякам;
выравнивание поверхностей на большой длине.

Для небольших работ по бетону вполне подойдет обычное штукатурное правило

Правило может быть:

деревянным;
металлическим.

Чем отличаются эти два вида? Теоретически эти инструменты являются полностью идентичными – ровные рейки. Но металлическое правило более практично. Как известно, любой строительный раствор доводят до готовности водой, а дерево впитывает влагу. Поэтому деревянная направляющая после высыхания часто теряет форму и становится дугообразной. А это приводит к тому, что края правила во время работы прилегают к поверхности неплотно.

У металлического инструмента такой недостаток отсутствует. Форма его направляющей остается неизменной. В основном для их изготовления используют алюминий. Такой инструмент не ржавеет, имеет легкую и прочную конструкцию, долгий срок эксплуатации. Сечение направляющей может быть квадратным, прямоугольным или трапециевидным.

Принцип и основы работы

Вообще виброрейка для бетона представляет собой специальный агрегат, который состоит из жесткой прочной рамы и специального вибратора, приводящего ее в асинхронное движение.

В качестве материала каркаса принято использовать толстый алюминий или качественную легированную сталь.

Основным элементом вибрационной системы выступает двигатель, работающий от бензина или электричества.

Для того чтобы привести ее в действие, необходимо запустить двигатель, который будет передавать определенное вращательное движение вибрационной системе, а та в свою очередь задавать необходимое движение непосредственно раме.

Таким образом, рама работающей виброрейки заставляет бетонный раствор двигаться, убирая из него все воздушные пустоты и тщательно трамбуя. Длина самой рейки может составлять от нескольких десятков сантиметров до десяти метров.

В большинстве случаев плавающие виброрейки с бензиновым приводом используются для работы на открытых пространствах, так как двигатель выбрасывает в атмосферу вредные примеси.

При необходимости проводить работы с бетоном в замкнутых пространствах используют плавающую виброрейку, приводом которой выступает электрический двигатель.

Следует отметить, что при помощи виброрейки можно не только трамбовать раствор и убирать из него завоздушенные пространства.

Это плавающее устройство также активно применяется при необходимости выровнять поверхность практически любой площади.
