Какой выбрать осциллограф для ремонта телевизоров

Осциллографы на 10 В

В схемах с подобным напряжением применяются резисторы закрытого типа и стабилитрон. Их параметры чувствительности по вертикали подбираются до 2 мВ. При расчёте полосы пропускания максимальное сопротивление устройства согласовывается с ёмкостью проводных конденсаторов. Диоды подбирают с напряжением 2 В, резисторы желательно выбирать полевые. Выбор диодов на такое напряжение позволит снизить частоту дискретизации до минимума и увеличить скорость передачи. Из-за быстрой развёртки данных предельная частота резко падает. Использование стабилитрона или делителя, выполненного из модулятора, поможет решить эту проблему.

Схема на 10 В

Критерии выбора

Какой осциллограф выбрать для ремонта электроники? Существует несколько видов осциллографов. Среди них можно выделить:

По типу питания устройства

Если рассматривать возможность питания, существует два вида осциллографов: стационарные и портативные. Портативные имеют мало возможностей, диапазон частот небольшой. Их используют для работы в полевых условиях, когда главной задачей для прибора является его мобильность. Стационарные, несмотря на то, что их нельзя переносить с собой, считаются более надежными. Они как раз и предназначены для диагностики домашней техники и электроники – компьютера, планшета, смартфона. Их конструкция основана на электронно-лучевой трубке, через которую проходящий сигнал, превращается в графическую форму. Но, несмотря на надежность, они имеют ряд недостатков:

• ограниченная полоса пропускания;
• невысокая точность.

USB-осциллографы отличаются портативностью. Они используются в работах, которые не требуют высокой точности.

Количество каналов

По количеству каналов, делятся на двухканальные, четырехканальные, восьми – и шестнадцатиканальные. Для хорошей работы, все каналы должны ловить достаточный диапазон.

Как правило, современные устройства имеют 2 или 4 основные каналы. В эконом-моделях содержится 2 канала, хорошие модели имеют 4, а профессиональные осциллографы 4 и более. Выбор устройства по количеству каналов зависит от объема выполняемой работы.

Полоса пропускания

Для измерения цифровых сигналов, лучше всего подойдет цифровой с логическим анализатором.

Чем больше полоса пропускания, тем дороже прибор. Осциллографы с широкой полосой пропускания стоят от 2 до 10 тысяч долларов.

Частота дискретизации

Данный показатель означает количество выборок, который захватывает осциллограф за секунду. Этот параметр должен превышать полосу пропускания в 2,5 раза. Чем больше выборок захватывает осциллограф – тем точнее сигнал, потому при описании параметров производителем, будьте внимательны. Китайский осциллограф в этом плане ненадежен, так как при использовании более двух каналов, частота дискретизации может уменьшиться.

Устройство

Главный узел осциллографа — трубка как у старых телевизоров, электронно-лучевая, осуществляющая визуализацию величин, принимаемых входным делителем, от которого зависят рамки допустимых замеров. Происходит усиление, синхронизация с генератором развертки. Далее, исследуемая величина попадает на оконечный усиливающий узел, на ЭЛТ, затем происходит отображение его онлайн без каких-либо задержек.

Алгоритм, как работает цифровой осциллограф несколько иной: он сначала пропускает сигнал через преобразователь (аналого-цифровой), замеряя его несколько раз в сек. Затем происходит реконструкция и отображение на мониторе. Одновременно данные записываются буферной памятью, есть возможность будущей их обработки.

Работать с цифровым осциллографом удобнее, его преимущества — полная функциональность с дополнительными опциями в маленьком корпусе, простота настроек. Выбор осциллографа в современных условиях обычно осуществляется среди указанных видов. Отдельные аналоговые старые основательные советские экземпляры (дешевле в 4–5 раз) неплохи, но они габаритные, требуют больше навыков по настройке.

Сборка карманного осциллографа на основе «андроида»

Если частота, подлежащая измерениям, лежит в диапазоне 20 кГц (звук слышимости ухом), то используют наушники с микрофоном. Чтобы собрать новый прибор на основе ОС «Андроид», можно обойтись без дополнительных узлов. Из гарнитуры берётся разъём 3,5 мм. К микрофонным контактам припаиваются щупы. Между ними и штекером вставляется коммутатор пределов измерения. Скачивают на телефон приложение «Осциллограф». Сигнал, поступающий на вход микрофона, будет отображаться на экране.

Схема коммутатора пределов измерения

Плюсы и минусы «андроидной» сборки

Недостатков в таком методе больше, чем плюсов. Минусы:

• не даёт точности измерений;
• разрешает мерить только высокочастотные сигналы;
• нельзя померить переходные процессы при постоянном напряжении;
• подвергается опасности вход гаджета.

Плюсов мало:

• 20 минут времени на монтаж;
• сборка несложная.

Трудно назвать эту приставку хорошим измерительным прибором.

Цифровой или аналоговый, что лучше

Оба вида имеют свои достоинства и недостатки.

Плюсы аналоговых осциллографов:

• Удобство интерфейса;
• Отображение сигналов в реальном времени;
• Простота в управлении;
• Невысокая цена.

Недостатки:

• Точность данного прибора очень низкая;
• Ограниченность полосы пропускания;
• Неудобства в эксплуатации;
• Средства изменения сигналов ограниченны.

Теперь перейдем к цифровым осциллографам.

Их преимущества:

• изображение можно «заморозить» на нужное время;
• высокоточные приборы;
• широта полосы пропускания;
• высокая яркость экрана;
• можно обнаружить импульсные помехи;
• возможность подключения к гаджетам: смартфону, компьютеру или принтеру;
• запуск сигнала в “отрицательном времени”;
• математическая и статистическая обработка сигнала.

Недостатки:

• Сложность в управлении;
• высокая стоимость.

Какой выбрать осциллограф для диагностики авто

Рассмотрим наиболее удобные и информативные приборы.

USB Autoscope Постоловского

На первом месте в рейтинге практиков стоит осциллограф Постоловского USB Autoscope IV. Имеет обширные диагностические функции.

Преимущества

• Профессиональные скрипты от Андрея Шульгина.
• Удобный интерфейс.
• Широкий диапазон измерения от 6 до 300 вольт.
• Обработка скриптов в автоматическом режиме.
• Информативный скрипт эффективности по цилиндрам CSS, показывающий работу форсунок, системы зажигания.
• Тест аккумулятора, генератора, стартера. Показывает неисправности в автоматическом режиме. Легкий процесс съема характеристик: достаточно иметь доступ к плюсовой или минусовой клеммам АКБ.
• Тест давления в цилиндре. Показывает метки системы газораспределения, правильно ли стоят фазы. Выявляет провернутый задающий диск.

Полная документация по работе с прибором. Подробно описаны скрипты, схемы подключения. Есть видео инструкция на сайте производителя. Отзывчивая поддержка.

Мотодок 3

Вторым в списке рейтинга осциллографов для диагностики автомобиля любой марки стоит Мотодок 3. Имеет схожие характеристики.

Преимущества и недостатки

Скрипт Андрея Шульгина эффективности цилиндров. Есть некоторые недостатки по синхронизации с некоторыми автомобилями, имеющими слабый сигнал с датчика коленчатого вала

Но это сглаживается удобством и быстрой работой.
Подключения на любое расстояние по кабелю RJ 45.
Качество картинки при диагностике, что не маловажно при работе.
Подробная документация на сайте производителя.

Для примера приведены только два осциллографа для диагностики авто. Существуют и другие приборы: отличаются ценой, производителем, но принцип измерения одинаков. Самое главное иметь опыт в чтении осциллограмм к каждой марке автомобиля.

Измеряем напряжение

Для уменьшения погрешности, так как наблюдение визуальное, рекомендовано, чтобы график занимал 80–90 % монитора. Когда делают замеры напряжения и по частоте (есть временный интервал), надо регуляторы усиления и скорости развертки разместить в крайние правые позиции.

Порядок действий

Напряжение измеряется масштабированием по вертикали. Алгоритм:

1. Перед началом замыкают сигнал щупа на свой же земляной проводок (иглу на «крокодил») или выставляют тумблер режима входа в позицию «земля».
2. Высветится «пульс трупа», если нет, то надо подвигать смещение, стабилизацию и уровень — возможно изображение спряталось, не запустилось.
3. Регулируем селекторами смещение полосы на ноль и регулятором «вверх-вниз» выставляем развертку на горизонталь сетки, так можно будет корректно рассчитать высоту осциллограммы. Если осциллограф старый или аналоговый, то надо ему дать прогреться минут 5.
4. Выставляем предел измерений по напряжению, рекомендовано брать с запасом, потом можно уменьшить.
5. На вход дают сигнал (или его переключатель переводится в одно из рабочих позиций). На мониторе появится график.
6. Проиллюстрируем процесс: батарейка имеет 1.5 V, если прикоснуться земляным отростком щупа к ее минусу, а сигнальным — к плюсу, то появится скачок графика на 1.5 Вольта.

Для нахождения высоты графика осциллограмму подвигают селектором, чтобы отметка, по которой исчисляется амплитуда, была на центральной вертикали с долями. Получим чувствительность отклонения — 1 в/дел, размер осциллогр. — 2.6 дел., а отсюда ампл. = 2.6 В.

Ниже иллюстрация на аналоговом аппарате: 3.4 дел. — макс. напряжения. На соседнем рисунке — масштабирование по вертикали. Регулятор «плавно» (часть с зеленой риской) – в правой предельной позиции, черточка тумблера чувствительности — 0.5 в/дел. Множитель по масшт. — ×10. Расчет напряжения:

Методика измерений

Осциллограф измеряет электрическое напряжение и формирует амплитудный график электрических колебаний. Цифровые приборы могут запоминать полученный график, возвращаться к нему.

Колебания отображаются на экране в двухмерной системе координат (напряжение – вертикальная ось, время – горизонтальная ось), формируя график — осциллограмму. Есть ещё третий компонент исследований – интенсивность сигнала (или яркость).

При отсутствии входных импульсов на экране горизонтальная линия – «нулевая», обозначающая отсутствие напряжения. Как только на вход (или входы) прибора подаётся напряжение, на экране становятся видны один или несколько графиков одновременно (зависит от количества измеряемых сигналов).

График электрических колебаний по форме может представлять собой:

• синусоиду;
• затухающую синусоиду;
• прямоугольник;
• меандр;
• треугольники;
• пилообразные колебания;
• импульс;
• перепад;
• комплексный сигнал.

Для получения стабильного графика колебаний в приборе стоит блок синхронизации. Получить цикличное отображение колебаний можно только после установки значения синхронизации. Оно принимается за «стартовое», служит отправной точкой графика. Все скачки отображаются по отношению к этой точке.

Виды

У цифровых моделей есть функция записи и архивирования, что расширяет возможности. Для сопоставления результатов онлайн используют аппараты с несколькими каналами. Есть экземпляры, подключаемые к ПК и комбинации с другими измерительными девайсами.

Выбор аналоговых моделей (кроме простых и учебных) подразумевает наличие познаний во множестве настроек, регулировка усложненная. С другой стороны, такие приборы дают углубленную практику.

Цифровые модели — это рекомендованный выбор, на таком аппарате можно быстро освоить основы. Это вычислительные комплексы, с ними получение данных, интерпретация проще и намного быстрее. Есть также модели аналогово-цифровые.

Обзор лучших приборов для радиолюбителей

«Сиглент SDS 1022»

Высокоточный прибор, отображающий все сигналы. Верхняя граница частоты сигнала доходит до 100 Гц. Работает в 3 режимах. Стоимость около 16 тысяч рублей. Погрешность в работе практически отсутствует. Обрабатывает частоту сигнала от 10 до 100 Гц.

Торговая марка «Ригол»

Главный их козырь – высокая производительность, простота в использовании и регулирующаяся чувствительность. Качественный фильтр практически исключает погрешности. Устройство имеет двойной дисплей.

В работе широко используется модель DS1102C. Запускается в фронтальном и наклонном режиме. Прибор двухканальный. Интерфейс простой. Цена – 20 тысяч рублей.

«Тектроникс TDS 3064»

Несмотря на использование для проверки электронных линий, благодаря нему можно проверить функционирование платы. Двухканальный, широкая полоса пропускания. Легко настраиваемый цифровой фильтр. Преимущество модели – 20 автоматических измерений. Благодаря функции хранения и воспроизведения, есть возможность записи данных по кадрам. Встроенные математические функции, автокалибровка, аппаратный частометр и преобразователь «Фурье». Прибор работает с задержкой старта. Компактная модель, приятный дизайн. Цена – 22 000 рублей.

«Тектроникс MSO 4104»

Как и предыдущая модель, обладает широкой полосой пропускания – 100 МГц. На старте, частота дискретизации составляет 1 Гц. Главная особенность модели – встроенный входной импеданс. Прибор двухканальный, объем памяти 1 Мб.

Высокая чувствительность по вертикали, можно запускать по видео и фронту. Может выполнять все математические функции. Данные по измерению прибор позволяет получать автоматически. Модель довольно компактная и легкопереносимая.

Цена осциллографа -около 18 тысяч рублей.

Осциллографы от производителя «Акип»

Главное их преимущество – удобный интерфейс и многофункциональность. По сравнению с предыдущими приборами – полоса пропускания неширокая – около 60 МГц. Стандартный объем памяти (32 000 точек). Прибор поддерживает СР – команды, разрешение экрана – 480 на 234 пикселей. Шестиразрядный аппаратный частотомер.

USB осциллограф обзор лучших моделей

В этой категории лучшими станут Hantek, Instrustar, SainSmart. Это лучшие бюджетные варианты. Подходят для ремонта телевизоров и ноутбуков.

Основываясь на данные характеристики, выбрать нужный осциллограф будет легко.

USB осциллограф – что это такое

Юсб осциллограф – это полноценный цифровой прибор, выполненный в виде микропроцессорной измерительной приставки, подключаемой к компьютеру через USB-порт и использующей его вычислительную мощь для наблюдения и дальнейшей обработки импульсов.

USB осциллограф Rigol

Преимущества и недостатки такого варианта

• небольшой и сравнительно легкий;
• широкая полоса пропускания;
• измерение одиночного сигнала;
• удобный интерфейс;
• цветной дисплей;
• сохранение, редактирование и распечатывание данных в текстовом формате;
• цифровая обработка (сложение, вычитание, интегрирование и др.).

Но есть и недостатки:

• большая погрешность данных;
• меньше объем памяти по сравнению со стационарным.

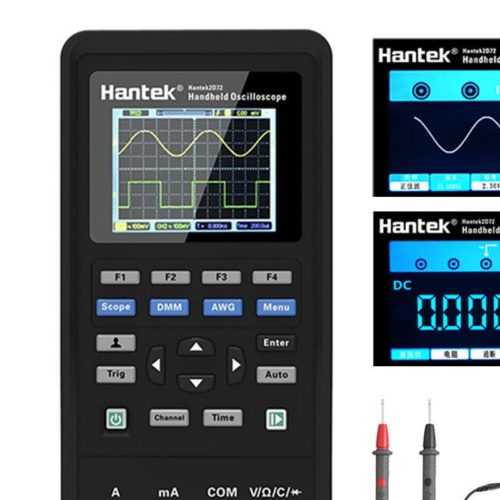

Hantek 2D72 250 MSa/S

Порядок применения, пошаговая инструкция

Наиболее часто осциллограф применяется для исследования значений напряжения на разных участках электронных схем. Поэтому для примера будет описываться порядок действий при измерении этой величины:

1. Включить прибор. Выставить настройки интерфейса: яркость экрана, фокус изображения, освещение шкалы
2. Устройство имеет два проводника «фаза» и «земля» (корпус), к которым подсоединяются щупы. Для определения «земли» нужно коснуться одного из проводников рукой. Если на дисплее появилась горизонтальная линия, то определение верно, если появилась сильно искаженная синусоида – проводник «фаза».
3. Чтобы проверить точность работы прибора, можно воспользоваться обычной батарейкой. На панели управления следует выставить предполагаемый предел значений напряжения. Лучше избрать его с запасом. Сигнальный щуп «фазу» прилагаем к плюсу, а корпусный – к минусу батарейки. На экране сразу должен появиться график соответствующий номинальному напряжению объекта (например, 1,5 В).
4. Далее можно переходить к измерениям на схеме. Земляной проводник соединяется с минусом (нулевым потенциалом) или общим проводом, а сигнальным щупом касаются интересующих участков. Если общий или заземляющий провод не просматривается, то корпус можно подсоединить к одной из точек, между которыми проводится измерение.
5. Используя формулу:

U=I R,

зная величину резистора в измеряемой цепи, можно легко высчитать значение силы тока:

I=U/R

Установив несовпадение, можно принимать решение о замене сопротивления. Схематично можно изобразить подключение осциллографа в цепь следующим образом:

Схема подключения прибора в цепь без использования общего (заземляющего) провода

Что такое осциллограф

Осциллографом (O-Scope, Oscilloscope) регистрируют изменения (амплитуды, колебания) напряжений сигналов электроцепи с выводом в виде синусоид, пилообразных и других линий на координатную сетку на мониторе. Прибор применяют для изучения динамики системы во время ее работы. Характерный пример: тестирование импульсных, генераторных устройств (источники питания). Oscilloscope покажет форму напряжения, электросигналов во времени, уровень колебаний, изменения при определенных условиях и факторах (поломки, температура, магнитные поля, помехи, экранирование).

Назначение

O-Scope измеряет такие величины и решает следующие задачи:

• тестовые меры для электросхем, сборок, изделий при их выпуске, починке, в исследовательских учреждениях;
• всегда используется при проверке измерительных устройств;
• электро, теле и радио сфера: свойства сигналов, степень шумов, искажений;
• для узкоспециализированного аппаратного оснащения, для анализа АСУ, исполнительных приспособлений;
• замеры частот и амплитуд при отладке;
• визуальный мониторинг сигналов, фазных сдвигов;
• анализ функционирования датчиков автомобиля.

Если кратко отобразить функции, то аппарат позволяет наблюдать изменения напряжения:

во времени: частоту, промежутки, скважность, циклы, скачки, спады, всплески;
на физике: колебания, амплитуды, макс./мин. среднеквадратичные значения.. Осциллограф — это «глаза», позволяющие посмотреть внутрь цепи во время ее работы

Кроме простого измерения электросигнала, современные изделия могут делать математические преобразования в реальном времени (Фурье и пр.)

Осциллограф — это «глаза», позволяющие посмотреть внутрь цепи во время ее работы. Кроме простого измерения электросигнала, современные изделия могут делать математические преобразования в реальном времени (Фурье и пр.).

Где применяется

Сферы применения:

• всегда в научных, технических лабораториях, исследовательских отделениях на заводах, выпускающих электроприборы, например, производитель должен знать, как реагирует его продукция на помехи;
• при углубленном анализе сборок, при наладке, ремонте электроустройств: от радио и сотовой связи до цепей двигателей машин. Для радиолюбителей прибор незаменим.

Аппарат выдает визуальную информацию о характеристиках сложных сигналов, показывает временные и амплитудные данные изменений, что важно для расчетов и определения, как будет себя вести изучаемый объект за периоды в конкретных условиях

Что может измерить осциллограф

Осциллограф может измерить:

• покажет по сигналам: форму;
• частотность;
• период;
• амплитуду;
• угол сдвига фазы;
• сравнение сигналов;

АЧХ (ампл.-частотную х-ку);
через закон Ома по показателям прибора исчисляют ток (при этом его преобразовывают в напряжение резисторами).

O-Scope — фактически это вольтметр, но отображающий изменения напряжения онлайн, им можно обозначить форму тока, подключив последовательно к обслуживаемой сети резистор (Rt, «t» — токовый, он же шунтирующий). Его число Ом подбирают намного меньшим, чем у цепи, чтобы отсутствовали влияния на схему. Далее, вычисляют по формуле и, зная величину Rt, можно найти ток.

Параметры осциллографа, которые влияют на выбор

Основными показателями являются:

• полоса пропускания;
• количество каналов;
• частота дискретизации;
• глубина памяти;
• скорость обновления осциллограмм;
• триггер;
• работа с последовательными интерфейсами;
• измерения и анализ сигналов.

Характеристики осциллографа всегда влияют на его стоимость. При выборе Вы должны определить с какими именно сигнал потребуется исследовать, какие свойства прибора нужны. Можно выбрать очень дорогой и “навороченный” вариант там где Вам сможет помочь бюджетный осциллограф.

Полоса пропускания

Чем выше полоса пропускания, тем более правильную форма сигнала будет видна. Высокочастотный осциллограф имеет возможность увидеть осциллограмму с меньшим количеством погрешностей на экране.

Количество каналов

Наличие большого количества каналов позволяет отладить цифровые линии. Осциллограф выступает в роли логического анализатора.

Частота дискретизации

Этот термин показывает скорость оцифровки входного сигнала. Большая скорость расширяет полосу пропускания для однократных и дает достаточное разрешение изображения.

Глубина памяти

Эта величина регулирует частоту дискретизации – чем больше глубина памяти, тем больший интервал сигнала с максимальной частотой дискретизации. Но использование максимальной глубины памяти может резко снизить производительность в целом.

Скорость обновления осциллограмм

Эта величина показывает сколько раз в секунду устройство захватывает сигнал и обновляет его изображение на экране. Высокая скорость дает большую вероятность регистрации редких событий.

Триггер

Это устройство включающее генератор развертки с одной и той же точки. Этим обеспечивает устойчивое изображение.

Он может срабатывать:

• при достижении сигналом какого-то уровня;
• по времени нарастания или убывания амплитуды фронта импульса;
• запуск на сбой в последовательности импульсов.

Работа с последовательными интерфейсами

Для управления и обмена данными применяются стандартные интерфейсы:

GPIB, RS-232, USB, Ethernet, Centronics. Они создают расширенные функции для проведения анализа.

Измерения и анализ сигналов

Современные цифровые аппараты позволяют не только просто выдать «картинку» на экран, но и проанализировать составляющие гармоники, запомнить и потом показать форму и параметры в цифровом представлении. Другим удобством цифрового прибора будет возможность автоматической синхронизации параметров.

С их помощью измеряют:

• амплитудные характеристики (и не просто все подряд, но и в выделенном сегменте);
• временные параметры;
• выдача тренда в различных режимах и сохранения его в файл для последующей обработки;
• проведение измерений и построение последующих гистограмм на основе анализа этих изменений.

Осциллографические пробники

Это щуп имеющий высокое входное сопротивление и увеличивающий его импеданс. При измерении высоких частот следует учитывать вносимые пробником помехи за счет емкости и индуктивности. Поэтому перед началом работ пробники обязательно подстраивают, подавая на него калибровочный сигнал типа «меандр». Добиваясь получения правильной формы сигнала на экране.

Цифровой осциллограф или аналоговый, что лучше

Аналоговый осциллограф

У аналоговых приборов нет шумов АЦП, который проявляется в виде ступеней на осциллограмме цифровых. Если необходима точность в передаче формы сигнала, то выбор за аналоговым. Но аналоговые модели уже достаточно устарели и среди них просто выбрать бюджетный осциллограф.

К сожалению, это единственное достоинство аналоговых приборов.

Цифровые приборы имеют следующие преимущества:

• небольшой вес;
• портативность;
• полоса пропускания (до 70 ГГц);
• возможность измерения одиночного сигнала;
• дружественный интерфейс;
• обработка и выдача измерений в цифровой форме на экране монитора;
• цветной дисплей;
• хранения и печать данных;
• цифровая обработка;
• фильтрация (при необходимости);
• низкая цена;
• высокоскоростной сбор данных и передача информации по сети (удобна на производстве).

Есть цифровые приборы, совмещенные с другими приборами в одном корпусе:

• цифровой анализатор (анализ пакетов цифровых сигналов);
• генератор сигналов произвольной формы описывающих функции;
• генератор цифровых последовательностей.

Осциллограф цифровой совмещенный с мультиметром (другое название скопметр) выполненный в виде переносного устройства имеют хорошие характеристики, мобильные, компактные, универсальные.

Практическое применение

Этим прибором можно прекрасно пользоваться как вольтметром и милливольтметром как постоянного, так и переменного напряжения. Причём мы уже не ограничены так сильно частотой или формой сигнала, как при использовании мультиметра

При измерениях следует уделять больше внимание не амплитудным значениям, а среднеквадратичным Vrms. Именно среднеквадратичное значение учитывается при измерении переменного напряжения — в сети амплитудные значения достигают более 310 В, однако действующее значение именно 220 (среднеквадратическое)

Так как мы можем с достаточно высокой точностью измерять напряжение, то соответственно можем более точно измерить любые токи на шунте, для этого нужно всего лишь научиться использовать закон Ома.

Осциллографом можно прекрасно смотреть сигналы звукового тракта — для таких целей это никакая не игрушка. При сносном качестве можно смотреть процессы в импульсных источниках питания. Эта плата приобреталась мной именно для этих целей.

Как пример: осциллограф помог мне наладить блок питания шуруповерта (описание есть в этом разделе) с мощными IGBT-транзисторами. Я никак не мог понять, почему блок не хочет запускаться, перемотал коммутирующий трансформатор с разными данными — никак. Когда оценил сигналы на затворах, всё стало ясно — не хватает открывающего напряжения, нужно добавить витков в затворных обмотках. Вот этот затухающий сигнал, достаточно чёткий, частота 44 кГц:

На этом публикацию заканчиваю. Если данная тема вообще будет интересна посетителям сайта, то обязательно её расширю и дополню. Ставьте оценки и проявляйте активность.

Оцените публикацию:

Currently 4.71

Оценка: 4.7 (145 голосов)

Рейтинг лучших фирм, производителей и моделей

Выбрать новый аппарат является сложной задачей, потому что на рынке представлен широкий выбор производителей и их моделей. Есть китайские, есть русские варианты. Судя по параметрам все хорошие. Все что вам нужно, это изучив характеристики остановиться на определенном производителе и модели. Представляем рейтинг лучших фирм-производителей, в порядке убывания, с выделением популярных видов.

1. Rigol DS1054Z 2. Jinhan JDS2022A 3. INTRUSTAR MDSO ISDS205A 4. Hantek 6022BE 5. DSO 062, 068, 138, 201

Обращайте внимание на тех производителей, которые регулярно обновляют софт и добавляют новые возможности, без замены платформы. Не покупайтесь на дешевый товар по хорошей цене, не торопитесь, проанализируйте, взвесьте все «за» и «против» и только после совершайте свою самую лучшую покупку! Вам же пользоваться!

Средний срок службы осциллографа

Согласно советскому ГОСТ, рассматриваемые контрольно-измерительные исследовательские приборы, должны иметь гарантийный срок службы не менее 18 месяцев со дня ввода в эксплуатацию. Однако этим же документом предусмотрена регулярность проверок приборов, которые должны проводиться каждые 5 лет. То есть минимальный рабочий ресурс осциллографа хотя бы при двух проверках, должен составлять 10 лет.

На корпусе этого прибора можно прочитать надпись: «сделано в СССР»

Учитывая количество предлагаемых в продажу устройств б/у 80-х годов выпуска, можно предположить, что сроки службы этих изделий значительно превышают ранее обозначенные временные границы.

Скрипт CSS Андрея Шульгина

Вот мы и добрались до самой сути диагностики автомобильных двигателей. Для диагностов любой марки это самый информативный скрипт. Он показывает работу форсунок, искры и компрессии за одну проверку. Для проведения этого теста достаточно снять сигнал с датчика положения коленвала и синхронизацию с искры первого цилиндра. Сложность может заключаться в подключении к ДПКВ некоторых марок, но это сглаживается информацией, которую дает скрипт.

Порядок записи сигнала применительно к осциллографу USB Autoscope:

1. Подключиться параллельно сигнальным щупом осциллографа к выходу ДПКВ
2. Если установлена система зажигания DIS поставить щуп синхронизации на первый цилиндр, индивидуальная катушка — воспользоваться индуктивным датчиком.
3. Запустить двигатель и дать работать на холостом ходу.
4. Активировать скрипт CSS
5. Через 5-10 секунд плавно поднять обороты до 3000 и опустить.
6. Спустя 5-10 секунд резко поднять обороты и выключить искру оставив педаль газа полностью нажатой.
7. Остановить скрипт.

Анализ теста Андрея Шульгина

1. Нажать кнопку «Выполнить скрипт»
2. Задать входную информацию для анализа: количество и порядок работы цилиндров, угол опережения зажигания с погрешностью ±10°.
3. Анализируем полученную картинку.

График скрипта CSS

• Холостой ход — снижена эффективность 3 цилиндра.8.
• Низкая компрессия в 3 цилиндре.

Таким образом, за 5 минут можно найти причину «троящего» двигателя, не откручивая свечи и не замеряя компрессию.
