Выбор конструкции рамы
Рамы бывают цельные и шарнирно-сочлененные. Цельные рамы простые и более легкие, однако, для них нужен мост с управляемыми колесами. Шарнирно-сочлененные рамы состоят из двух полурам, сочлененных в середине поворотным шарниром.
Такая конструкция рамы позволяет добиться высокой маневренности, упростить конструкции мостов, использовать простой полный привод.
Раму для самодельного мини-трактора изготавливают из швеллеров, уголков и труб различного размера с учетом мощности двигателя и характера работ. Она должна быть прочной и надежной, чего можно добиться правильным выбором размера профиля и использованием косынок.
Прежде чем приступать к изготовлению рамы надо определиться с компоновкой узлов, местом их крепления к раме и колеей колес, подобрать готовые чертежи мини-трактора или выполнить их своими руками.
Модельный ряд
Скаут Т-12
Минитрактор Скаут Т12 представляет собой небольшую, но полностью адаптированную к тяжелым полевым условиям технику.
Минитрактор Скаут Т-12
- Одноцилиндровый 4 тактный дизельный двигатель с мощностью 12 л.с. способен обеспечить качественную обработку земельного участка до 1 гектара.
- Запуск осуществляется посредством электростартера, который подзаряжается от обычного автомобильного аккумулятора. Наличие 3 передних передач и 1 задней позволяет маневрировать. Причем минитрактор может разгоняться вперед до 17 км/ч.
| Двигатель | R195NDL |
|---|---|
| Мощность | 12 л.с. |
| Передач | (3 + 1) × 2 |
| Масса | 410 кг |
| Ширина фрезы | 100 см |
Подробнее—>
Скаут Т-15
Минитрактор Скаут Т15 оснащен 15 сильным двигателем, который отлично подходит для обработки участка до 1 гектара. Конструкция подразумевает использование навесного оборудования для выполнения различных работ не только на участке, но и на прилежащей территории.
Минитрактор Скаут Т-15
Также модель может использоваться коммунальными службами. Повышение проходимости было достигнуто за счет четкого переключения передач и одновременного блокирования двух колес. В качестве достоинства можно выделить регулировку осей, благодаря которым можно работать на рядах с различной шириной.
| Двигатель: | XT-15 |
|---|---|
| Мощность: | 15 л.с. |
| Передач: | (3 + 1) × 2 |
| Масса: | 540 кг |
| Ширина фрезы: | 120 см |
| Гарантия: | 2 года |
Подробнее—>
Скаут Т-18
Минитрактор Скаут Т-18 собрал в себе не только опыт прошлых лет, но современные достижения, которые отразились в его технических возможностях.
Минитрактор Скаут Т-18
- Мощный четырехтактный двигатель, четкая работа коробки передач и трехпозиционный гидравлический распределитель – это не все достоинства представленной модели.
- Для жидкостного охлаждения можно использовать как воду, так и специальные составы.
- Привлекательный внешний дизайн хорошо сочетается с удобством эксплуатации и эргономично оборудованным водительским местом. Большие колеса с рельефным протектором отлично справятся с бездорожьем.
| Двигатель: | ZS1115 |
|---|---|
| Мощность: | 18 л.с. |
| Передач: | (3 + 1) × 2 |
| Масса: | 690 кг |
| Ширина фрезы: | 120 см |
| Гарантия: | 2 года |
Подробнее—>

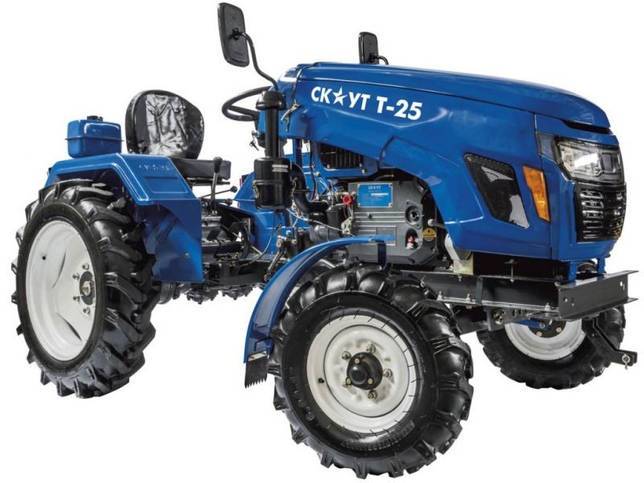

Скаут Т-25
Минитрактор Скаут Т- 25 представляет собой одну из самых мощных машин, так как на нее установлен двигатель с 24 лошадиными силами. Может использоваться не только для сельскохозяйственных работ, но и для коммунальных нужд.
Минитрактор Скаут Т-25
- Запуск двигателя может осуществляться как при помощи ручного стартера, так и с помощью электростартера.
- Реверса у модели нет, но зато коробка передач имеет 6 скоростей вперед и 2 назад.
- Трактор заднеприводный, при этом колеи регулируются по ширине.
Возможно подключение навесного оборудование, которое может быть не только от родственного производителя, но и от других фирм. Простая конструкция, обеспечивающая быстрый ремонт без помощи сервисного центра, нашла много поклонников среди российских потребителей.
Что такое навеска и можно ли ее сделать самостоятельно?
Навесной механизм для мототрактора — это узел, с помощью которого к технике крепится навесное оборудование. Некоторые виды данной конструкции также могут обеспечивать передачу мощности от мотора к сложному инструменту, как, например, сеялка.
Навеска на мототрактор должна обладать подвижностью, позволяющей инструментам в полной мере справляться с поставленными задачи, но при этом она должна быть надежной. Подвижность может быть обеспечена в двух плоскостях:
- в вертикальной. Необходима для перестраивания оборудования из рабочего состояния в транспортное, и наоборот;
- в горизонтальной. Необходима для сокращения выноса при подруливании.
Задняя навеска не имеет гидравлический привод, хотя и можно встретить подобные экземпляры. Подъем осуществляется за счет зубчатой передачи и электричества. Можно переделать навеску на минитрактор своими руками из мотоблока по трехточечной схеме. Трехточка отличается достаточно жестким креплением навесного оборудования для мототрактора. Ее применяют при работе трактора с широкозахватными инструментами.
Навеска для минитрактора состоит из множества элементов, как подъемный вал, подъемные рычаги, два раскоса, упорный рычаг, две ограничительные цепи, три тяги (центральный винт навески, нижняя, верхняя).
Сделать самодельную навеску на минитрактор не составит большого труда. По схеме вы сможете понять все ее устройство, подобрать необходимые инструменты и материалы
Важно, чтобы размер навески подходил под ваш мототрактор, чтобы в будущем не возникло проблем в процессе обработки земли
Как собрать мини-трактор своими руками?
После того как чертеж будет составлен, можно заняться подготовкой необходимых деталей. У вас должно быть в наличии следующее:
Свежие записи
Бензопила или электропила — что выбрать для сада? 4 ошибки при выращивании томатов в горшках, которые совершают почти все хозяйки Секреты выращивания рассады от японцев, которые очень трепетно относятся к земле
- Двигатель;
- Трансмиссия;
- Рама;
- Рулевое управление.
Не каждый владелец найдет в своем хозяйстве вышеперечисленные детали. Поэтому будьте готовы к тому, что вам придется пробежаться по толкучкам, а также заглянуть на сайты о продаже запчастей. Наверняка на одном из них вы обнаружите необходимые вам детали по бросовым ценам.

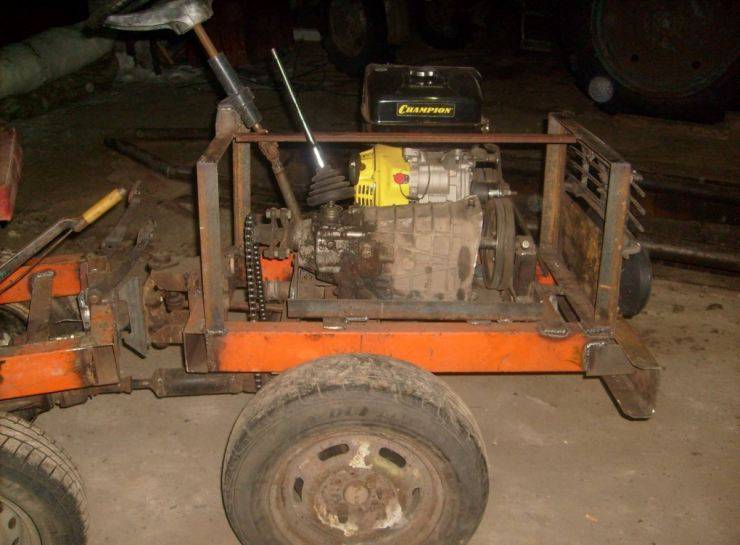

Рама
Для изготовления переломки чаще всего используют металлический швеллер №5 или № 9. Этот материал лучше всего подходит потому, что обладает необходимым запасом прочности на изгиб. На основе швеллера вам придется изготовить две полурамы методом сварки. После этого их соединяют друг с другом при помощи шарниров. В качестве крепежа можно использовать карданный вал грузовика.
Возможно, кому-то переломка не подойдет. В этом случае альтернативой может стать цельнометаллическая рама. В составе такой конструкции присутствуют следующие элементы: правый и левый лонжерон и передний и задний траверсы.
Для создания лонжеронов можно взять швеллер № 10. А чтобы изготовить заднюю и переднюю траверсы, можно воспользоваться швеллерами № 16 и № 12. Поперечная балка может быть выполнена из металлического бруса.
Двигатель
На самодельный мини-трактор можно установить любой двигатель, главное, чтобы он имел необходимую мощность. Чтобы самодельной технике было под силу справляться со всеми задачами, лучше всего ее оборудовать силовым агрегатом мощностью 40 л. с.
В большинстве случаев для самодельных минитракторов используют следующие типы моторов:
- М-67;
- МТ-9;
- УД-2;
- УД-4.
Также вместо них можно позаимствовать двигатель из отечественных легковых автомобилей марки «Жигули» или «Москвич».
В том случае, если вы решили придерживаться варианта 4×4, то вам придется доработать мотор М-67: необходимо увеличить передаточное число трансмиссии. Если этого не сделать, то мощность силового агрегата будет недостаточна для того, чтобы техника смогла двигаться. Также позаботьтесь о том, чтобы мотор был оснащен дополнительной системой охлаждения.
Трансмиссия
В качестве коробки передач и вала отбора мощности можно позаимствовать необходимые механизмы из автомобиля ГАЗ-53. Сцепление можно взять от ГАЗ-52. Имейте в виду, что эти узлы необходимо будет доработать. Одна из задач, которую вам необходимо решить на этом этапе — обеспечить синхронизацию сцепления с двигателем. Для этого выполняется сварка новой корзины сцепления, после чего ее дорабатывают, придавая необходимые размеры. Определенные манипуляции придется выполнить с маховиком двигателя, у которого нужно укоротить заднюю плоскость, а также создать отверстие в центре. Если в вашем хозяйстве имеется токарный станок, то вы без труда выполните эти операции.
Рулевое управление
Учитывая, что этот механизм предназначен для использования на мини-тракторе, у него должны присутствовать гидравлические цилиндры. В этом случае ваша самодельная техника будет более управляемой. Имейте в виду, что система гидравлики является сложным механизмом, поэтому изготовить ее самостоятельно в домашних условиях вы не сможете. Поэтому вам необходимо будет найти подходящую сельскохозяйственную технику и позаимствовать из нее имеющуюся там гидросистему. Для нормальной работы гидравлики в нее должно поступать масло, а потому вам необходимо раздобыть и насос.
Задний мост
Этот механизм вы можете позаимствовать у легкового или грузового автомобиля, после чего поставить на ваш самодельный минитрактор. Однако прежде вам придется его доработать: нужно уменьшить полуоси при помощи токарного станка. В том случае, если вы не найдете готовый мост, можно собрать его от разных машин. Имейте в виду, что роль ведущего будет выполнять задний мост. Поэтому для переднего можно использовать любой имеющийся механизм, главное, чтобы он соответствовал нужным размерам.
Колеса
Подыскивая колеса для минитрактора, учитывайте их радиус, который должен соответствовать целям использования техники.
- Если вы собираетесь перевозить с помощью этой машины грузы, то лучше всего выбирать диски радиусом от 13 до 16 дюймов.
- Если мини-трактор вам необходим, чтобы выполнять сельскохозяйственные работы, то на него рекомендуется устанавливать колеса 18–24 радиуса.
Как осуществлять расчет возможной нагрузки
Агрегат рассчитывают исходя из 3 параметров: размеров, мощности, дополнительного функционала. Владельцу домохозяйства перед покупкой аппарата необходимо определиться с объемами работ, которые будут выполнять с помощью мини-трактора. От перечня планируемых задач, а также обрабатываемой площади будет зависеть мощность агрегата и допустимая нагрузка.
По мощности и функционалу на нижней ступени линейки спецтехники находится «Райдер». Это небольшой домашний трактор, предназначенный для уборки территории. Ограниченные возможности не позволяют задействовать его в аграрной сфере.
Для фермерских хозяйств и коммунальных предприятий подходит компактный, но вполне полноценный агрегат с трехточечной навесной системой. Он оперативно способен вспахать почву, произвести практически любые дальнейшие работы с ней и высаженными растительными культурами. Кроме того, этому классу техники доступны уборка летом травы, зимой снега, изготовление удобрений, грузоперевозки.
При выборе агрегата внимание обращают на тип питания двигателя, количество цилиндров, систему охлаждения и мощность. От этих параметров зависит экономичность, долговечность и скорость обработки единицы площади
Для небольших фермерских хозяйств с земельным наделом до 2 га подойдет модель мощностью до 18 л. с. С площадью 5 га способен справиться агрегат, выдающий до 30 л. с. Более мощные модели понадобятся для обработки значительных территорий.
Виды минитракторов
В зависимости от мощности и объема двигателя минитракторы разделяют на три вида:
Легкие
Это самые маленькие представители минитракторов мощностью двигателя до 5 кВт (6,8 лошадиных сил) больше напоминают мотоблоки, чем трактора. Легкие трактора обладают отличной маневренностью благодаря своим небольшим габаритам и массе. Они могут помочь с уборкой снега, скосом травы, иногда вспашкой земли. Конечно, к серьезным работам они не подготовлены, но на небольшом личном подсобном хозяйстве они незаменимы.
Средние
Минитракторы с мощностью двигателя до 15 кВт (20 лошадиных сил) относят к средней категории. Это уже практически полноценные помощники владельца небольшой фермы или ЛПХ. Они позволяют выполнять более широкий спектр работ и отличаются универсальностью.
Тяжелые
Минитрактора из категории тяжелых имеют достаточно мощный для своих размеров двигатель, достигающий мощности 50 кВт (68 лошадиных сил) и даже больше, а по своему виду схожи с полноразмерными тракторами. Тяжелые минатркторы могут выполнять практически любой вид работы на достаточно больших площадях.
Единственная трудность, с которой сталкиваются покупатели минитракторов — это выбор. Какую модель выбрать? Отечественный или импортный?
На что стоит обратить внимание при покупке минитрактора, мы уже писали. А сегодня, специально для вас, мы подготовили обзор различных моделей российского производства
Это интересно: Права на минитрактор: нужны или нет? Категории прав
Из чего сделать ходовую
Чтобы собрать минитрактор, требуется подготовить его ходовую часть. В нее входят колеса, передний и задний мосты, элементы трансмиссии.
При выборе колес для минитрактора следует учитывать цели использования последнего. Если агрегат сооружается для перевоза и перетягивания грузов, то будет достаточно диаметра дисков в 16 дюймов. При использовании трактора в полевых условиях лучше использовать более массивные колеса, имеющие диски с диаметром от 18 до 24 дюймов.
Если ведущим мостом в вашем тракторе будет только задний, то передняя балка изготавливается достаточно просто.
- Необходимо приготовить 2 поворотных кулака от автомобиля ВАЗ Классика.
- Из профильной трубы (квадрат 40х40 мм) отрезается необходимой длины кусок. От длины данной балки будет зависеть ширина колеи.
- Далее, к этой трубе привариваются стойки из уголков 35х35 мм. К ним будут крепиться поворотные кулаки. Рулевую сошку отсоединять не нужно — она пригодится при установке механизма рулевого управления.
- К уголкам привариваются кронштейны, в которые устанавливаются шаровые опоры.
- Передняя балка минитрактора также имеет по центру качающий механизм. В данном случае он вместе с крестовиной снят из автомобиля УАЗ.
Чтобы изготовить самодельный передний мост, а также задний его аналог для полноприводного агрегата, потребуется взять 2 одинаковых узла ходовой части, например, от автомобиля ВАЗ или Москвич, и укоротить их. Как укоротить мост от автомобиля ВАЗ, можно узнать из этого видео.
Поскольку мосты уже имеют встроенный механизм передачи вращательного движения на ось колес, то изготавливать самодельный редуктор не потребуется.
Это интересно: Обзор популярных моделей тракторов Нью Холланд — распишем главное
Советы по выбору
Решив приобрести такой агрегат для личного использования в подсобном хозяйстве, перед его покупкой необходимо определиться со следующими критериями.
- Площадь обрабатываемых земель. Чем она больше, тем мощнее и экономичнее в расходе топлива должен быть мини-трактор. Для небольшого огорода или сада вполне подойдут бензиновые садовые агрегаты. В остальных случаях лучше обратить свой взор в сторону дизельных и гусеничных моделей.
- Частота и сезонность использования. Для круглогодичного применения таких средств механизации лучше выбирать модели со средней мощностью и имеющие гусеничный ход. В таком случае не возникнет проблем с пробуксовками или некачественной обработкой земли. Если же мини-трактор будет использоваться сезонно, то вполне подойдут маломощные модели, не имеющие кабины и большого веса.
- Вид предстоящих работ. Для частой и разнообразной обработки почвы, интенсивной уборки земли необходимо выбирать мини-трактора со средней мощностью и дизельным двигателем. А вот для механизации труда в парниках или на грядках в саду вполне подойдут колесные модели с небольшой мощностью и компактными размерами.
Не стоит забывать и о цене. Слишком дешевые модели должны сразу вызвать подозрение – так как иногда под видом отечественного бренда пытаются реализовать китайскую подделку. Поэтому лучше всего приобретать такие агрегаты напрямую у производителя или через официальных дилеров.
Особенности трехточечной навесной системы
Трехточечная навесная система для трактора представляет собой отельный механический блок, который монтируется на его гидравлическую систему сзади кабины. Она позволяет расширить возможные рабочие варианты использования трактора, так как помогает эффективно использовать и быстро менять широкозахватные навесные исполнительные устройства. Система представляет собой специальный блок, включающий две продольные и одну центральную тягу.
При помощи центральной тяги производится передача рабочей силы вращения вала отбора мощности (ВОМ) и регулировка рабочих углов исполнительного оборудования. Но эта навеска на трактор предполагает использование только тех агрегатов, которые во время работы двигаются по строго заданной траектории с небольшим допуском колебаний в стороны. Сельскохозяйственное оборудование, которое не соответствует данным параметрам, требует своего варианта крепления. Уточнить это можно, изучив сопроводительную документацию, которая прилагается к любому сельскохозяйственному механизму.
Среди прочих достоинств садового трактора стоит отметить его многофункциональность и универсальность – пригодность для широкого спектра работ и сфер эксплуатации. Гарантирует эти свойства навесное оборудование для трактора – комплекс дополнительных орудий и механизмов, которые позволяют совместить в одном агрегате целый комплекс автономных устройств.
