Как выбрать антенный кабель для телевизора

Тонкости выбора

Эксперты определили нюансы, которые важно учитывать при подборе кабеля для цифрового телевидения:

• толщина электропроводов обусловлена протяженностью трассы прокладки. Дистанция от антенны до аппаратуры влияет на ослабление телевизионного сигнала;
• не нужно забывать о расположении электропроводки или инженерных коммуникаций, создающих электромагнитную среду;
• кабель для антенны телевизора желательно подбирать с двойной защитной прослойкой;
• если антенна размещена недалеко – на балконе или на телевизионной аппаратуре, то будет достаточно коаксиального провода, имеющем диаметр 6 мм. Для выведения на крышу загородного дома или наверх многоэтажного здания нужно взять размер от 7 мм;

Какой кабель лучше выбрать

Подобный вопрос зачастую задают покупатели, которые желают самостоятельно подключить телевизионное оборудование.

Огромный ассортимент кабельной продукции, который на сегодняшний день представлен на рынке, нередко бывает «разбавлен» изделиями низкого качества, изготовленными из плохого сырья. Это и становится причиной возникновения различных проблем, связанных с пропуском сигнала.

При покупке важно учитывать, как характеристику и вид кабеля, так и тип подключаемого телевизионного оборудования. Так, специалисты рекомендуют:

• использовать в квартирах кабели для цифрового телевидения, так как их пропускная способность в разы больше (на любых диапазонах);
• приобретать шнуры со специальной пропиткой для дальнейшей их эксплуатации в неблагоприятных погодных условиях;
• делать минимальное количество соединений и спаек и стараться протягивать цельный провод;
• не прокладывать коаксиальный кабель вблизи электрических проводов (возможны помехи в вещании).

Если речь идет о конкретной компании, то внимания заслуживает Cavel. Антенные кабели ее производства уже давно зарекомендовали себя как изделия высокого качества и долгого срока службы. Подобные изделия толще, крепче аналогов, устойчивы к механической нагрузке и легко поддаются монтажу. Все соединения с розетками, штекерами и др. дают отличный контакт. Гарантом долгой эксплуатации выступают высококачественные материалы, используемые при изготовлении.

Разновидности телевизионных проводов

Если антенный кабель один, то телевизионных проводов большая разновидность. Каждый из них отличается способом вывода информации и внешним видом.

Внимание! Не следует путать антенный и телевизионный провод. Первые используются для приема цифрового сигнала, другие же нужны для вывода на телевизор изображения и звука в привычном виде

Коаксиальный

Самый распространенный тип антенных кабелей, которые уже были рассмотрены в начале статье. Стоить лишь добавить, что к коаксиальным относятся не только антенные кабели, но и любые электрические провода, которые в своей архитектуре включают центральную жилу (их может быть несколько), экран (внешний проводник) и изоляционный материал. Коаксиальный кабеля лучше распространен не только для эфирного ТВ, но и используется провайдерами для организации сети кабельного ТВ.

Композитный

К данному типу относятся любой кабель, от которого отходят более одного разъема. Название отражает многозадачность провода, т.е. передачу сразу нескольких форматов сигнала. В случае с телевидением — это отдельный вывод изображения и звука на телевизор после декодирования. Типичные представители композитного провода — RCA- и AV-кабель для ТВ. Также они используются для подключения видеопроигрывателя, акустики и других аудио-видео устройств к ресиверу или телевизору.

Компонентный

Внешне такие провода схожи с композитными кабелями, однако сильно отличаются принципом работы. Все присутствующие входы выводят изображение, и только один из них вместе с видео передает и звуковой сигнал. Компонентные кабели обладают более высокой пропускной способностью по сравнению с композитными аналогами. Они не предназначены для подключения с отдельным выводом видео и звука, т.е. не совместимы с цифровым ТВ и используются для просмотра мультимедиа с накопителя или интерактивного телевидения.

HDMI | DVI

С развитием широкоформатного телевидения в цифре стало доступно вещание в формате 4K (~4000p). Несмотря на предварительное сжатие в цифру, для трансляции изображения сверхвысокой четкости требуется передать большой объем информации. У ранее существующих проводов не было достаточной пропускной способности, поэтому был разработан новый кабель — hdmi. Если в телевизоре и у ресивера присутствует разъем под телевизионный кабель данного вида, телеустройства поддерживают вывод изображения высокой четкости и рекомендуется их подключать именно с помощью hdmi-кабеля.

Современные Smart телевизоры и ресиверы по возможностям сопоставимы с компьютером и в них присутствует мощный видеоадаптер от 1 ГБ. Хотя у них также присутствует hdmi-разъем, для поддержки видеоигр и других графических приложений нужно выполнять подключение от видеокарты, у которой присутствует разъем VGA. Для этого используется DVI-кабель.

Какой кабель лучше использовать для подключения приставки лучше ориентироваться на максимальное пиксельное разрешение телевизора, т.к. при подключении провода с более высокой пропускной способностью не увеличит четкость вещания, но повысит энергопотребление ресивера.

Виды

Вкратце разберем разновидности изделий.

Коаксиальный кабель

Этот тип проводников самый распространенный из тех, которые используются для обустройства телевизионных сетей. В любом телевизоре есть выход для подключения провода. Одна из особенностей проводника — низкое качество характеристик. Использование коаксиальных кабелей актуально для подключения домашних антенн к ТВ устройствам. По конструкции в таких изделиях компоненты электромагнитного поля всегда устанавливаются между проводниками, они изолированы относительно друг друга. Благодаря этому конструкция обеспечивает максимальную защиту от воздействия внешних помех и способствует снижению вероятности потери поля на излучение.

В коаксиальных телекабелях передача импульса всегда производится по внутреннему проводнику.

Канал chipdip. представил подробный обзор коаксиального кабеля и рассказал о выборе проводов.

Композитный кабель

Изделие композитного типа конструктивно включает в себя три проводника. Один из них предназначен для передачи видеосигналов, а остальные два — для стереоимпульсов. Композитные кабели используются для подключения различных видеоустройств к телевизору либо монитору. Тип провода позволяет передавать только аналоговые импульсы. Подключать кабель к оборудованию надо с учетом цветов проводника и штекеров.

Компонентный кабель

Компонентные изделия относятся к категории проводников первого поколения. Если нужен кабель, который сможет качественно транслировать цифровые импульсы для спутникового телевидения, то компонентный вариант будет самым оптимальным. Конструктивно состоит из трех шнуров, каждый из которых передает видеосигналы. Комплектация таких проводов независимо от производителя должна включать в себя специальный набор для подсоединения звуковых дорожек. Процедура подключения проводника к телевизору осуществляется с учетом цветов.

HDMI, DVI кабели

Использовать такой тип проводов следует для передачи видеоимпульсов высокого качества. Если телевизор оборудован выходом HDMI, то рекомендуется подключать кабель именно к этому разъему, чтобы обеспечить максимально качественный контакт. Что касается DVI изделий, то они используются для передачи видеосигналов, при этом аудиодорожки проводником не применяются, для них предназначен HDMI выход. Такой тип кабелей нашел широкое применение в компьютерных технологиях, он используется для подключения игровых приставок и другого аналогичного оборудования.

О подключении HDMI проводника к телевизору рассказал Алексей Виноградов.

Антенный кабель для телевизора. Какой лучше выбрать?

На сегодняшний день рынок электронных товаров предлагает различные материалы для подключения к источнику сигнала, стоимость которых колеблется в широком диапазоне. Все они отличаются друг от друга не только ценой, но и качеством исполнения. Самую большую популярность и распространение получил коаксиальный антенный кабель для телевизора, который представлен разными производителями и марками. Такой кабель успешно используется для работы с аналоговым и цифровым телевизионным сигналом и даже для высокочастотных спутниковых антенн. Маркировка кабеля означает размер потери сигнала.

Маркировка

Устройство коаксиального кабеля одинаковое для всех типов подключаемых устройств приема информации, будь-то спутниковая тарелка или самый простой прибор передачи аналогового сигнала. Антенный кабель для телевизора состоит из:

1. Внутреннего алюминиевого или медного провода. От его сечения зависит дальность передачи сигнала.
2. Диэлектрической защитной пленки из полиэтилена или ПВХ. Ее цель — защищать центральный стержень от соприкосновения с внешним заземляющим проводником.
3. Металлической прослойки (алюминиевая пленка, стальная проволока, слой фольги или медной оплетки). Она осуществляет защиту стержня от внешних электромагнитных воздействий, обеспечивая тем самым высокое качество сигнала.
4. Наружной защитной оболочки.

Свойства слоев могут отличаться, поэтому нужно знать, как читается маркировка, коаксиальный кабель какого типа и предназначения предлагает производитель. Существует 2 способа маркировки — отечественная и европейская. В первом случае все просто:

1. Буквы «РК», стоящие на первом месте, расшифровываются как радиочастотный кабель.
2. Сразу за ними следует числовой показатель, указывающий на степень сопротивления. Чем он выше, тем чище будет сигнал.
3. Следующее число — диаметр центрального канала. Сразу за ним идет обозначение теплостойкости изоляции и порядковый номер разработки.
4. Завершает маркировочную строку ссылка на ТУ, в соответствии с которыми было осуществлено изготовление антенного кабеля.

Маркировка по западным стандартам немного отличается и включает намного больше характеристик:

1. Сначала пишется название фирмы производителя.
2. Затем следует тип кабеля (RG, DG, SAT).
3. Идущие за ним английские буквы указывают на материал проводника и оплетки.
4. За ними следует цифровое значение толщины центральной жилы.
5. Два числа, написанные через звездочку, отображают информацию о толщине и плотности металлической оплетки.
6. Обязательно прописывается тип защитной оболочки и сопротивление кабеля.
7. В конце буквенно-цифровое обозначение сертификата соответствия (ISO).

Конструкция кабеля ТВ

Устройство коаксиального кабеля

Устройство большинства изделий для кабельного телевидения практически одинаково, поскольку в их состав входят следующие однотипные части:

• Центральная жила в виде тонкого медного проводника;
• Изолирующая эту жилу диэлектрическая оболочка из полиуретана;
• Слой экранирующей фольги;
• Дополнительный экран на основе стальной (омеднённой) проволоки;
• Защитная оболочка ПВХ.

Устройство коаксиального кабеля

Обратите внимание! Из-за такого устройства телевизионного кабеля его иногда называют коаксиальным. Центральный медный проводник является основной материальной средой, обеспечивающей распространение телевизионного сигнала в пределах коаксиального канала, образуемого проводами совместно с экранирующей оплёткой

Экранная стальная оплётка является отличной защитой коаксиального канала от э\м помех и других паразитных наводок

Центральный медный проводник является основной материальной средой, обеспечивающей распространение телевизионного сигнала в пределах коаксиального канала, образуемого проводами совместно с экранирующей оплёткой. Экранная стальная оплётка является отличной защитой коаксиального канала от э\м помех и других паразитных наводок.

Внутренняя изолирующая оболочка выполняет закреплённую за ней функцию, а наружное покрытие из ПВХ защищает весь кабель от механических деформаций и повреждений.

Назначение и параметры основных составляющих

Центральная жила кабельного изделия может иметь два исполнения, в одном из которых она изготавливается из стального с омеднением провода, а во втором – из чистой меди. Медный проводник используется для передачи всех видов телевизионного сигнала, а также для питания по коаксиалу конвертеров спутникового ТВ.

Дополнительная информация. Кабель для спутникового телевидения также должен иметь только медную центральную жилу (диаметр – порядка одного миллиметра). Во всех остальных случаях вполне сгодится провод с омеднением.

При этом удаётся сэкономить на материальных затратах при сравнительно высоком качестве трансляции сигнала.

От надёжности имеющейся экранной оплётки зависит, насколько эффективно осуществляется передача ТВ сигнала по коаксиальной линии, а также защищённость от помех, наводимых от посторонних источников. Поэтому к этой части кабеля при его монтаже нужен особый подход (в части разделки оплётки и её надёжной фиксации).

Для изготовления экранной плёнки используется алюминиевая фольга (лавсан), а сама оплетка может производиться на основе медной или лужёной проволоки (иногда для её изготовления применяется тот же алюминий). Правильно выбрать телевизионный кабель с такой конструкцией, значит, обеспечить получение высокого коэффициента экранирования (порядка 60-80 дБ, а в некоторых случаях – до 90 дБ).

Имеющийся во внутренней части диэлектрик из полиэтилена (ПЭ) надёжно защищает центральную жилу и одновременно изолирует её от нежелательного контакта с экраном и наружной оплёткой. Внешняя ПВХ оболочка, помимо надёжной защиты от деформаций, предохраняет шнур от воздействия влаги, пыли и сильных перепадов температур (при прокладке снаружи зданий и на струнах).

Как устроен телевизионный кабель

Анализируя структурные особенности, можно с большой вероятностью утверждать о том, что абсолютно все модели имеют примерно одинаковую концепцию внутреннего устройства:

1. Внутренний проводник изготовляется из монолитного провода, медной трубки или материала с несколькими жилами. Качество материала определяет дистанцию приема сигнала, а также показатель допустимого изгиба.
2. Диэлектрическая прослойка выступает в качестве фиксатора проводников.
3. Проводник внешнего типа – оплетка. Зачастую изготавливается из фольги и тонкой проволоки. Качество влияет на уровень защиты от внешних факторов, например, электромагнитных помех.
4. Внутренняя оболочка обеспечивает защиту абсолютно всех структурных элементов кабеля.

Таким образом, по структуре виды телевизионных кабелей мало чем отличаются. Конечно, определенные особенности есть, но в основном они проявляются в качестве материала, из которого изготовлен тот или иной элемент.

Какой ТВ кабель лучше выбрать? Ответ на этот вопрос напрямую зависит от поставленных целей. Например, если дистанция сигнала минимальна, то переплачивать за дорогостоящий проводник коаксиального кабеля нет смысла. В целом, телевизионные кабели и их разновидности универсальны, поскольку они подходят для спутникового, цифрового и аналогового вещания.

Жила

Центральный провод, напоминающий сердцевину при поперечном срезе. По составу бывают из меди или сплавов. Первый вариант предпочтительнее в целях безопасности — медь более подвержена нагреву и имеет высокий уровень теплопроводности. Следовательно, при коротком замыкании или поступлении на кабель сверхтоков произойдет быстрый нагрев и рост сопротивления, на что сразу среагирует предохранитель телевизора. Стальные сплавы в этом случае будут менее эффективными.

Также желательно выбирать более толстую жилу (~1 мм), т.к. с ростом диаметра падает коэффициент затухания.

Экран

Внешний проводник, который не дает сигналу ослабиться путем распространения за пределы кабеля. По своим функциям сравним с рефлектором спутниковых антенн. Сегодня существуют три варианта исполнения экрана — фольга, алюминиевая пленка и проволочная оплетка. Последний вариант изготовления экрана менее затратный и такие кабели самые дешевые. Однако внешний провод не сплошной, что сильно увеличивает коэффициент затухания. Использовать такой кабель для цифрового телевидения возможно лишь при эксплуатации комнатной антенны. Значительная потеря сигнала гарантируется при расстоянии от приемника до телевизора более 1 м.

Фольга и пленка относятся к сплошным экранам, которые сводят коэффициент затухания к нулю. Такой кабель рекомендуется для подключения эфирного и спутникового телевидения с уличной антенной. Фольга будет предпочтительнее, но нужно помнить, что она не является гибкой и разрушается при сильном изгибе. Если выбрана установка антенны на крыше МКД, необходим длинный кабель для проводки до квартиры и планируются сильные изгибы, придется купить кабель для телевизора самого дорогого исполнения, экран которого состоит из фольги с поверхностной оплеткой. В данном случае она используется для защиты экрана от повреждения в местах загиба.

Оболочка

Изоляционный материал, изготавливающийся из ПНД или ПВХ. Бывает белого или черного цвета, реже серого. Выбрать кабель для ТВ можно без особой заинтересованности к оболочке, т.к. она не влияет на системные характеристики кабеля. Рекомендуется рассматривать более плотный материал (т.к. он менее подвержен износу и нагреву), но в разумных пределах, т.к. с ее увеличением снижается гибкость.

Штекер

На рынке встречается штекеры двух вариантов: в единой конструкции и в формате винта с гайкой. В последнем случае достаточно оголить кабель и вставить внутрь штекера, после чего закрутить его. Данный способ отлично подходит тем, кто не разбирается в электрике и хочет быстро подключить антенный провод. Если имеются навыки обращения с паяльником, надежнее приобрести штекер в единой конструкции и выполнить спайку проводов.

Строение телевизионного кабеля

Устроены кабели, в общем-то, одинаково. Есть главная центральная жила или внутренний проводник. Жила спрятана в изолирующую оболочку, поверх которой проложены экран и оплётка. И завершает всё защитная оболочка.

Внутренний проводник передаёт сигнал во всех видах телевидения и питание для конвертера в спутниковом ТВ. Поэтому он сделан из меди или стали с омеднением. То есть сама жилка стальная, а поверх — тонкий слой меди, вроде как в ванночку с медным расплавом стальной проводок окунули. Чисто медный сердечник нужен только для спутника, для остальных отлично работает стальной с омеднением. Плюс, цена кабеля ниже, а качество на высоте.

Экран и оплётка исполняют роль защиты от различных помех. Чем качественнее они сделаны, тем лучше будет телесигнал. Экран изготавливается из алюминиевой фольги и / или алюминиевого лавсана (экран), оплетка — из алюминиевой, медной или лужёно-медной проволоки. Средний показатель защиты или коэффициент экранирования 60-80 дБ, высокий начинается от 90 дБ.

Внутренний пластиковый диэлектрик надёжно прячет центральную жилу, защищая её от повреждений. А также изолирует от контакта с экраном и оплёткой. Внешняя оболочка из поливинилхлорида (ПВХ) закрывает всю начинку кабеля, предохраняя от повреждений и воздействия извне. Например, от воды, пыли, перепадов температуры и прочих неприятностей. Ведь часто кабели прокладывают не только в помещениях, но и на улице.

Как сделать телевизионный краб из подручного материала

Вы, наверное, удивились и подумали, что металлическая коробка с леденцами делает на странице о самостоятельном изготовлении телевизионного краба.

Да, это действительно коробка от леденцов, но их там уже нет, так как из нее сделан самодельный телевизионный краб, по техническим параметрам не уступающий любым другим промышленного производства.

Если открыть крышку и заглянуть в коробку, то сразу станет все понятно. Это самодельный телевизионный краб, выполненный по выше приведенной электрической принципиальной схеме, но вместо разъемов, соединения проводов выполнены методом пайки.

Такая конструкция краба вполне оправдана, телевизионный краб является стационарным устройством, устанавливается один раз и в дальнейшем место его установки менять не приходится. И самое главное, такой телевизионный краб можно сделать из любой металлической коробки от сапожного рема, конфет, кофе. Размер не имеет значения, главное чтобы вместились скобки крепления антенного кабеля и несколько радиоэлементов.

Для изготовления телевизионного краба необходимо в коробке сделать на уровне дна отверстия под телевизионный кабель и в дне коробки для крепежных скобок. Если стенки коробки тонкие, то отверстия лучше не высверливать, а продавить. Сначала проткнуть шилом, затем в полученное отверстие вставить жало маленькой отвертки и вращая надавливать. Отверстие будет увеличиваться. Меняя размер инструмента довести диаметр отверстия до внешнего диаметра телевизионного кабеля. Прижимные планки изготовить из любого металла. Продавленное отверстие хорошо тем, что не образуется острых кромок, которые могут прорезать кабель.

После подготовки коробки и прижимных планок нужно разделать телевизионный кабель

Очень важно при снятии изоляции не надсечь центральную жилу. Экранирующую оплетку кабеля удалять не надо, а завернуть ее на место прижима планкой. Теперь нужно подготовленные концы телевизионного кабеля завести в отверстия коробки и закрепить прижимными планками

Зачищенные концы центральной жилы кабеля загнуть слегка вверх

Теперь нужно подготовленные концы телевизионного кабеля завести в отверстия коробки и закрепить прижимными планками. Зачищенные концы центральной жилы кабеля загнуть слегка вверх.

Осталось выполнить навесной монтаж трансформатора и резистора, закрыть крышку и телевизионный краб будет готов к работе. Если коробка небольшой глубины, то нужно проследить, чтобы оголенные участки деталей и центральной жилы кабеля не соприкасались с крышкой.

Если нет возможности достать ферритовое кольцо для изготовления трансформатора для телевизионного краба, то вместо него разветвитель можно сделать на резисторах по ниже приведенной электрической принципиальной схеме.

Все резисторы разветвителя имеют одинаковое сопротивление, которое в зависимости от количества подключаемых телевизоров к антенному проводу, вычисляется по приведенной формуле.

Например, для подключения к телевизионному крабу трех телевизоров, величина сопротивлений R будет равна 75 Ом × (3−1)/(3+1)=37,5 Ом. Из стандартного ряда ближайший по номиналу резистор 36 Ом, его и надо брать.

Ниже размещен онлайн калькулятор, с помощью которого можно рассчитать величину резисторов, для краба в зависимости от количества планируемых телевизоров или других приемников телевизионного сигнала для подключения.

Онлайн калькулятор для расчета величины резисторов краба
Введите количество TV:

Номинал резистора для изготовления краба, берется ближайший к расчетному, из стандартного ряда.

Самым надежным видом соединения радиодеталей является, конечно, пайка припоем. Но если нет возможности выполнить работу соединения в телевизионном крабе пайкой, то можно обойтись скруткой выводов.

Для надежного контакта достаточно вывод резистора плотно обвить тремя-пятью витками вокруг центральной жилы телевизионного кабеля. Контакт будет не такой надежный как при пайке, но вполне достаточный для стабильной работы телевизионного краба.

В качестве корпуса для самодельного краба можно использовать и пластмассовую коробку, если оклеить ее корпус и крышку изнутри станиолевой (алюминиевой) фольгой. Обязательным условием при этом является обеспечение электрического контакта фольги корпуса и крышки между собой, и с экранирующими оплетками телевизионных кабелей.

Для надежного контакта оплеток, перед зажимом их прижимными планками, нужно на каждый навить несколько витков куска любого медного провода.

Монтаж и эксплуатация

Антенный кабель для телевизора довольно устойчив к воздействию внешних факторов. Если наблюдаются колебания температуры на улице, следует остановить свой выбор на проводе со стальной жилой, что обусловлено его низкой теплопроводностью. В помещениях, напротив, лучше воспользоваться медной жилой

Учитывать подобные нюансы крайне важно, так как при нагреве растет сопротивление. Оно способствует снижению скорости сигнала

Даже самые плотные двойные экраны предполагают незначительный коэффициент затухания. Так, необходимо сократить расстояние между антенной и ТВ-тюнером или приобрести усилитель. В таком случае энергопотребление приемника возрастает.

Правильный монтаж коаксиального кабеля для телевизора

Проблемы изгиба кабеля

Тот или иной вариант изгиба предполагает существенное ухудшение уровня сигнала. Его можно избежать при расположении шнура под углом в 90°. Однако при этом повышается абсорбция провода и риск разрушения экрана в данной точке.

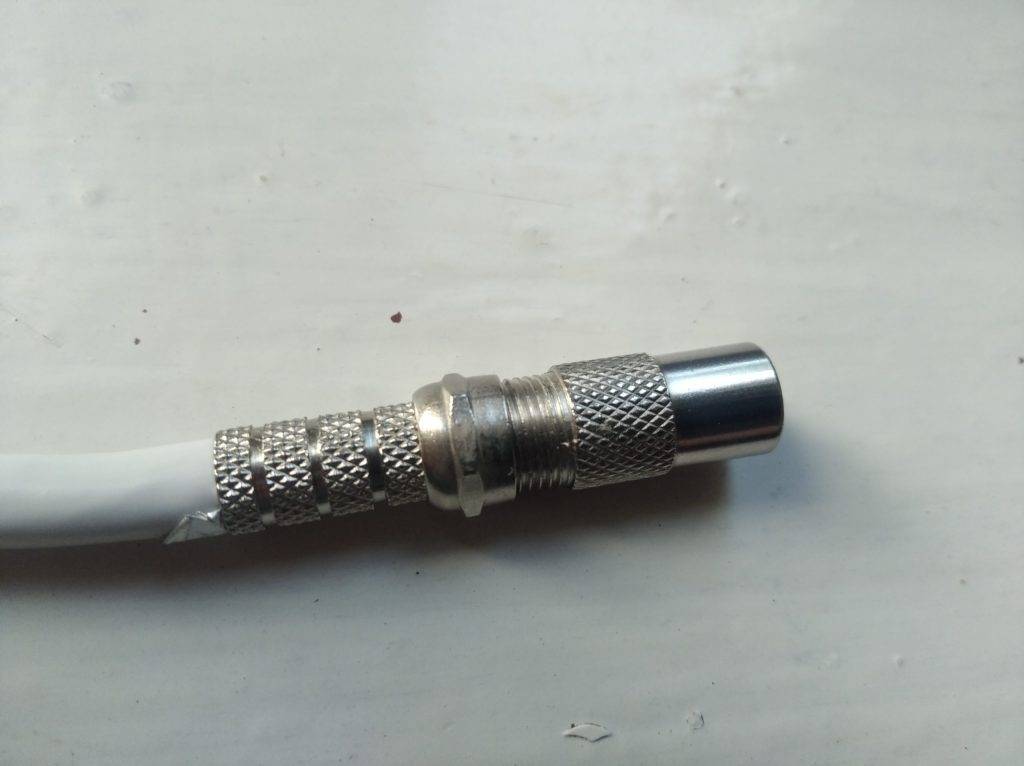

Соединение штекера с ТВ кабелем

При монтаже будьте внимательнее, ведь если хотя бы один волосок оплетки кабеля попадет на центральную жилу, то ждать хорошего качества не стоит.

• Поэтому правильно разделайте коаксиальный кабель.
• Срежьте верхний слой в пределах двух сантиметров, не повреждая экран
• Далее загните оплетку, срезать ее нельзя, так как она экранирует сигнал и если вы ее срежете, то появятся помехи.

• Центральная жила не должна быть слишком длиной и короткой.
• При закручивание разъема старайтесь не переусердствовать и не срезать волоски оплетки экрана.
• Когда накрутите разъем, посмотрите чтобы волоски не попадали на жилу
• Далее с помощью кусачек или плоскогубцев отрежьте лишнее, так чтобы жила выступала на пару миллиметров это будет достаточно.

Далее прикрутите разъем к штекеру и вставте его в ТВ гнездо.

Кабель должен плотно прилегать к разъему, если он болтается, то это может создать помехи. Поэтому при покупки кабеля, всегда приобретайте разъемы такого же диаметра, что и кабель.
