Что необходимо для подключения
- Антенна. В зависимости от типа вещания должна быть разных конструкций. Например, аналоговое вещание происходит на передаче волн метровой длины. Значит, конструкция должна смочь принять такой сигнал. Нужна метровая антенна. Но, так как давно произошел переход на цифровое телевидение, нужна дециметровая антенна. Можно попробовать сделать простые устройства самостоятельно. Читайте: как сделать антенну для цифрового ТВ своими руками. В случае близкого расположения ретранслятора и сильного сигнала, даже самая проста антенна из кабеля словит два мультиплекса (20 каналов). Готовится она за 10-15 минут, нужен только кабель и коннектор (штекер), который вставится в антенный разъем телевизора. Но, антенны, сделанные своими руками, слабо принимают сигнал. Поэтому при разделении сигнала на несколько ТВ, картинка может пропадать. Связано это с работой «сплиттера» — устройство делит сигнал. Из-за этого на каждый телевизор поступает уменьшенный сигнал в то количество раз, сколько выходов на делителе. Поэтому лучше устанавливать на улице фабричные антенны со встроенным с завода усилителем.
- Кабели. Если нужно подключить два телевизора к одной антенне, требуется минимум три кабеля необходимой длины. Один кабель будет вести от антенны к разветвителю. Два кабеля будут соединять разветвитель с обоими телевизорами. Если телевизоров больше, например, 3 или 5, то потребуется такое же число кабелей больше на единицу ( +1 для самой антенны).
- F-разъемы. Монтируются на все концы кабелей.Для двух телевизоров с использованием разветвителя потребуется пять штук. Сначала разъемы правильно надеваются на кабели.Затем три разъема прикручиваются к F-гнездам на разветвителе.Два оставшихся разъема находятся на свободных концах, которые тянутся к телевизорам или тюнерам. В них вкручиваются F-штекеры, которые и подключаются ко входам «ANT IN» на корпусах телевизоров. Нужное количество переходников (штекеров) соответствует количеству ТВ.
- Разветвитель (он же делитель, «сплиттер», «краб»). Представляет собой небольшую металлическую коробочку. По бокам корпуса есть один вход для подключения коаксиального кабеля от антенной конструкции, и определенное количество выходов. От последних отводятся кабели к телеприемникам или цифровым приставкам. Есть разные типы делителей (активные, пассивные). Более подробно о них поговорим ниже.
- Усилитель. Сигнал при разветвлении распределяется поровну между телевизорами, происходит его равномерное уменьшение. Если при одном телевизоре уровень сигнала был небольшой, то нужен усилитель. Лучше сразу ставить антенну с родным усилителем. Располагается прямо на конструкции внутри короба.В другом случае поможет внешний усилитель. Он врезается в кабель сразу после заводки внутрь помещения.
- Блок питания. Необходим для питания усилителя на активной антенне. Не нужен, если телевидение настраивается через приставку. Тогда питание к антенне можно пустить в настройках приставки. Питание пройдет через разветвитель, поступит на усилитель, и более мощный сигнал вернется обратно к телевизору. Но тогда потребуется делитель с проходом напряжения (выход подписывается «Power Pass»). Иначе питание дойдет до делителя, но дальше на антенный усилитель не поступит, так как «нет прохода». Телевизор же питание не делает, поэтому еще до входа коаксиального кабеля в F-гнездо делителя нужно подключить блок питания. В этом случае усиленный телесигнал сразу будет идти к приемникам.
Спутниковое ТВ
Очень часто случается, что даже после грамотной установки разветвителя качество изображения заметно ухудшилось. Такое бывает, если подключить два телевизора к одной спутниковой антенне. Проблема возникает из-за того, что сплиттер в любом случае забирает часть сигнала.
Один из вариантов решения поставленной задачи — это покупка разветвителя со встроенным усилителем сигнала. Такие приборы стоят заметно дороже, но в то же время они гораздо эффективнее своих простых собратьев.
Также стоит уточнить, что все сплиттеры со встроенным усилителем имеют различные коэффициенты усиления. В некоторых случаях явно увеличенный сигнал также бесполезен, как и слабый. Более того, он может вызвать еще большие искажения картинки. С этим нюансом очень часто сталкиваются те, кто хочет подключить два телевизора к одной антенне «Триколор» или к «Радуге ТВ». Здесь нужно обратиться за помощью к сервисному специалисту вашего провайдера, который может замерить уровень сигнала и дать совет по выбору того или иного сплиттера с конкретными цифрами.
Несколько телевизоров к одной антенне — возможность подключения и методы реализации + фото
Несколько телевизоров в одной квартире уже совсем не удивительно в наши дни, но антенна для них, как правило, всего одна.
В такой ситуации появляется весьма уместная идея, которая заключается в подключения телевизоров к одной антенне.
Но осуществить качественное подключение без делителя сигнала или другого прибора не выйдет.
Разветвитель для кабеля
Это устройство согласовывает телевизоры и антенну. Сплиттер позволяет посылать сигнал качественного типа, который не затухает и не получает посторонних помех.
В стандартном варианте разветвителей, Вы получаете всего два выхода, а в более дорогих моделях их может быть больше.
Стоит отметить, что при покупке такого прибора необходимо обращать внимание на диапазон сигнала, который может пропустить этот прибор. Более подробную информацию можно найти в инструкции к прибору
Разветвитель или как его прозвали в простонародье КРАБ, заключен в весьма прочный и устойчивый к помехам корпус.
Корпус даже не подвержен коррозии, а в сравнении на прочность, мало в чем уступает стали. Снаружи вы можете увидеть вход для антенны и выходы для телевизоров.
Схема трансформаторного типа выглядит провод покрытый эмалью, с сечением 0,4 миллиметра. Он продет в кольца или трубки ферритового типа. Поверх всей конструкции крепится крышка, которая создает герметичность.
Количество телевизоров
Перед началом подключения, определитесь с количеством телевизоров. Если вы решите подключить сразу три телевизора, то схема работы будет иной, нежели с одним телевизором:
С каждым добавлением нового тв устройства, сигнал становится менее мощным для других тв, но распределяется он между всеми равномерно.
Но эта проблема легко решаема усилителем. В наши дни, магазины переполнены этими устройствами, а качество получаемого от них сигнала в самых редких случаях немного разочаровывает.
Схема разветвителя
Если вы приобрели разветвитель в магазине, то скорей всего Вам остается лишь вставить шнуры в гнезда и все готова, но бывает и так, что необходимо делать все с нуля.
Инструкция установки с нуля:
Прежде всего Вам потребуется коаксиальный кабель, длинна которого составит примерно 10 — 15 метров, в зависимости от дальности ваших телевизоров от антенны.
Далее монтируем кабель в разветвитель и проводит кабель от антенны до разветвителя в дом.После обжима кабелей, Вам остается проложенные до телевизоров кабеля, просто подключить.
Вставьте все штекера в надлежащие гнезда.Далее можно подключать тв в сеть и устанавливать каналы. Но при низком качестве сигнала на одном из телевизоров, потребуется вновь обжимать кабель или искать месть получения помех.
Усиливаем сигнал
Нередко пользователи спутникового тв жалуются на то, что при добавлении телевизионной техники, сигнал теряет свою устойчивость и качество.
Но это весьма обоснованное недовольство, ведь разветвитель не усиливает сигнал, а разделяет его на мощность на активные гнезда.
Установив усилитель, эта проблема навсегда вас покинет. Но делать это лучше всего возле телевизора.
В случаи с помехами, можно обойтись ферритовыми кольцами, которые легко приобрести в магазине или найти на старых микросхемах.
Установить кольца можно в любом удобном месте, главное чтобы они выполняли свое предназначение. Эти мини защитники от помех, имеются даже на самых современных кабелях.
Ноутбуки, зарядники, наушники и т.д., все они оснащены такими кольцами. Некоторые создают защиту от самих кабелей для техники, а некоторые используются в качестве сохранения сигнала.
Проще говоря, ферритовые кольца работают в обе стороны. Не стоит пренебрегать ими даже в тех случаях, когда ваша техника работает исправно. Дело в том, что даже самые маленькие помехи, в будущем могут стать настоящей проблемой, ведь они способны заставит нагреваться некоторые из элементов техники.
Спустя некоторое время, нагреваемая область может окончательно сбоит и пропадет качество сигнала.
Но если установить кольца во все слабо защищенные или весьма мощные по напряжению места, то долгосрочных проблем можно избежать.
Не стоит удалять кольца с кабеле, даже если вы считаете, что этот кабель совсем безвреден для вашей техники.
Общая информация
Телевизионный поток, который поступает на экран телевизора, транслируется с помощью телевышек, расположенных в крупных городах. Он передаётся от вышки к вышке, и каждая раздаёт его в зоне своего покрытия. Для приёма этого сигнала необходимо установить антенну, потом подсоединить её к телевизору. Такое телевидение называется эфирным, оно ориентировано на два вида сигнала:
- аналоговый;
- цифровой.
Аналоговый формат, который вещал каждую телевизионную программу по отдельному каналу в метровом и дециметровом диапазонах, уже уходит в прошлое. В 2021 г. Россия полностью переходит на цифровое вещание.
Цифровой формат представляет собой два мультиплекса (пакета), которые передаются по двум каналам. Номера каналов можно узнать на официальном сайте rtrs.ru – Российской телевизионной и радиовещательной сети. Каждый мультиплекс включает в пакет 10 бесплатных каналов формата DVB-T2.
Для приёма цифрового ТВ нужны встроенная в телевизор или отдельная приставка и цифровой ресивер, поддерживающий формат DVB-T2. Антенна подключается к нему, он сопряжён с телевизором.
При новой установке антенны и разводке кабеля вопрос деления сигнала на два приёмника не особо актуален. Чтобы подсоединять второй телевизор, не нарушив работоспособность первого, нужно обладать некоторой информацией.
Уровень сигнала
Это одна из характеристик, которая учитывается при установке антенны и её подключении. Прежде, чем рассматривать вопрос о запараллеливании телевизоров, нужно убедиться, что антенна уверенно принимает телевизионные волны, и уровень сигнала достаточен для того, чтобы его поделить. Необходимо выполнить следующее:
- зайти в меню телевизора или приставки в режим ручного поиска канала;
- выставить номер проверяемого канала;
- при выводе на экран двух индикаторов: качество сигнала и уровень сигнала, убедиться в том, что индикатор уровня находится в зелёной зоне или равен 60% и более;
- в противном случае поэкспериментировать с местом установки антенны и её направлением, до получения нужного результата.
Внимание! Номера каналов мультиплексов для месторасположения телевизора можно уточнить на карте сетки вещания на сайте rtrs.ru. Желательно выбрать ближайшие к месту проживания телевизионные ретрансляторы
Рядом с ними на карте обозначены направление ориентации антенны и номера каналов.
Протяжённость кабеля и количество кабельных соединений
На качество и уровень волн влияет длина кабеля L. Одной из характеристик изделия является величина затухания сигнала на метр. Если L не более 27-30 м, то на качестве картинки это не отразится, но каждый добавленный метр будет вносить затухание, снижать уровень. При расчётах схемы прокладки необходимо выбирать кратчайший путь, стараться избегать лишних запасов из скрученных бухт. Кабеля должно быть ровно столько, сколько нужно и плюс один-два метра.
Важно! Между штекером антенны или делителя и входным гнездом приставки или телевизора не должно быть механических скруток центральной жилы и повреждений экранной оплётки. Количество соединений необходимо свести к минимуму
Установку разъёмов выполнить герметично при их расположении вне помещения.
Выбор, монтаж и настройка оборудования
Антенна. В России переход на цифровое телевидение завершился 14 октября 2019 года. Основные его преимущества это качество и стабильность сигнала. В каждом регионе теперь в цифровом формате, можно принимать 20 общероссийских каналов телевидения и три радио.
Для приёма сигнала телевидения применим антенну промышленного производства “SELENGA 118F DVB-T2”.
Цифровая уличная антенна
Кабели. Для проведения работ по подключению трёх телевизоров потребуется четыре кабеля соответствующей длины. Три кабеля необходимы для прокладки от блока разветвителя к каждому из телевизионных приёмников и один кабель к антенне.
Следует обратить внимание на то, что телевизионный кабель должен иметь минимальное затухание сигнала, марки РК-75 или подобный. Волновое сопротивление его – 75 Ом
Частотный диапазон – до 1000 мГц.
Необходимость усилителя
Для того, чтобы однозначно сказать нужен усилитель или нет, необходимо произвести измерение силы сигнала, приходящего от антенны к телевизору. При плохом сигнале придется использовать антенный усилитель.
Подключаем к антенне один из приёмников и входим через меню пульта управления в режим “Ручная настройка”. Переключаемся на канал, который хорошо принимается и на экране увидим уровень сигнала. Точкой уровня сигнала, ниже которой необходимо применять усилитель является 70%.
Измерение уровня телевизионного сигнала
Показания в моём случае для одного мультиплекса 55%, для другого 51%. Что такое мультиплекс? Это пакет в котором собрано несколько каналов телевидения или радио. В первом мультиплексе передаётся 10 телеканалов и 3 радио, во втором — еще 10 телеканалов.
Уровень сигнала явно недостаточный. Необходимо усилить сигнал, принимаемый антенной. Мы применим устройство, которое совмещает два в одном: усилитель и разветвитель в одном устройстве.

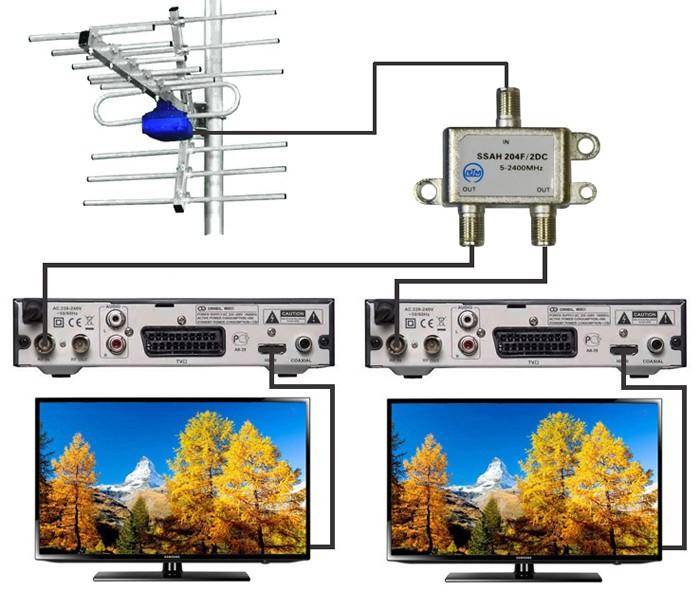

Подключение двух телевизоров к одной антенне
На рисунке показана схема подключения двух телевизоров с помощью усилителя-делителя. Для третьего телеприёмника схема выглядит аналогично, только устройство для этого применяется с тремя выходами.
С подходящими параметрами усилитель нашёлся на Алиэкспресс. С этой торговой площадки я заказываю товары около десяти лет. В основном опыт положительный. Но однажды вместо какой то копеечной электроники прислали “лизун” для чистки клавиатуры.
Чему я был очень удивлён. Долго переписывался с продавцом, который прикинулся, что ничего не понимает и товар отправил. Я предъявил ему претензию на один рубль и на этом прекратил спор.
Заказал на Алиэкспресс необходимый усилитель-сплиттер. Через какое то время он благополучно прибыл.
Делитель телевизионного сигнала совмещённый с усилителем
Данное устройство представляет собой небольшую коробочку из металла, где по бокам расположены четыре разъёма: один “IN” – для подключения к антенне и три “OUT” – для подключения к телевизорам. Имеется провод питания с вилкой для подключения к сети 220 вольт, и в комплекте 4 F-разъёма, которые монтируются на концы кабелей.
На всех выходах сплиттера-усилителя сигнал по уровню составляет 1,1-1,3 от его уровня на входе устройства.
Если в кабельных сетях передаётся сигнал интернета, первым надо поставить простой разветвитель (желательно хорошего качества) и один из его выходов пустить к модему для интернета, а другой через сплиттер-усилитель к телевизионному приёмнику.
Подключение и монтаж
Поставил антенну под крышу на чердак, направил в сторону передатчика. Под крышей её не видно и внешний вид дома не портит. Смонтировал усилитель-разветвитель.
Протянул кабель, подключил вход усилителя “IN” к антенне, а выход “OUT 1” к телевизору. Надо учесть, что усилитель должен располагаться как можно ближе к антенне, так на устройство попадёт меньше помех и шумов.
Смонтировал недалеко от усилителя розетку с напряжением 220 вольт и подключил питание устройства.
Проверим качество приёма. После включения и настройки телеприёмника картина по уровню сигнала значительно улучшилась.
Из фото видно уровень стал 90% и 92% соответственно. Захотелось подключить второй телевизор. Протянул от усилителя к нему кабель. Подключил, настроил каналы, и всё показывает. Проверяем уровень и качество сигнала.
Как видно из фото у обоих мультиплексах качество сигнала 100%, а уровень 96%. Теперь стоит задача подключить третий телевизор. Но это дело будущего, к нему нужна цифровая приставка, да и смотрим мы его редко.
Активные разветвители
Есть два типа этих изделий: с отдельным питанием и его подачей по антенному кабелю.
Что нужно знать и уметь при подключении нескольких ТВ к одной антенне
Конечно, предпосылкой для правильной работы является то, что вещатель помещает необходимые данные в мультиплекс. Дополнительные функции программного обеспечения включают автоматическое выключение или таймер, синхронизированный по времени от мультиплексирования. Другой в указанное время переключает приемник на предустановленную предустановку, чтобы разбудить его владельца от сна или разрешить запись любимой программы на подключенном видеомагнитофоне, что, конечно же, также должно быть запрограммировано соответствующим образом. Второй вариант получил наибольшее распространение. В чем его суть? Здесь устройство подключается к нескольким телевизорам, при этом питание на активный разветвитель подаётся от источника напряжения, который можно установить рядом с одним из ТВ. В этом случае уровень сигнала на всех телеприемниках будет одинаковым и составит 1,1-1,3 от входного. На фото ниже вы видите, что антенный кабель подключён прямо к блоку питания (БП): далее сигнал распределяется через разветвитель.
Схема подключения антенного делителя
В последнее время так называемые. Функция электронного программного гида, которая позволяет зрителю прокручивать программы всех программ, включенных в мультиплекс, является неотъемлемой частью оборудования каждого цифрового приемника. Однако более высокий комфорт работы может быть менее полезным, например, меньшая изменчивость проводки или меньшее количество дополнительных функций. Один телевизор в вашем доме или квартире является редкостью. Все больше и больше из нас решают купить дополнительный телевизор, который является вторым, третьим и даже четвертым приемником в доме. Доступность, доступность и удобство заставляют нас не только иметь гостиную, но и спальню, кухню или детскую комнату, оборудованную отдельным телевизором.
Типичная схема подключения
Подача питания может осуществляться и отдельно от антенного кабеля, как это показано на рисунке.
Выбор схемы подключения остаётся за пользователем
Здесь есть важный момент: БП может быть обычным или регулируемым. В последнем случае возможна настройка уровня получаемого сигнала. Дело в том, что если он будет чрезмерно сильным, то это может привести к искажению картинки на телевизоре (подобная ситуация характерна для антенн, стоящих недалеко от ретрансляторной вышки).
При создании антенной с нуля мы имеем упрощенную задачу. Мы ожидаем, сколько получателей мы хотим получить. Затем мы выбираем элементы сети для удовлетворения всех наших требований. Это не относится к существующей установке. Тогда мы часто сталкиваемся с вопросом.
Подключение телевизионного кабеля
Однако эта простая операция требует, однако, соответствующего знания, и решение зависит от нескольких важных факторов. Основой является уровень сигнала, который подается от антенны или антенной. Используйте соответствующее измерительное оборудование, чтобы проверить уровень мощности принимаемого сигнала. Мы также можем использовать индикаторы уровня на телевизоре во время настройки. Затем, установив настройку приемника вручную, мы определяем частоту, которую хотим получить, и ищем положение антенны, в которой принимаемый сигнал является лучшим.
Очень часто в одной семье появляется второй телевизор. При этом антенна есть только одна. Возникает вопрос: как подключить два телевизора к одной антенне? Есть способы, позволяющие одну антенну использовать на два телевизора и более.
Типы разветвителей
Усилитель сигнала телевизионной антенны
Устройства, равномерно раздающие сигнал на несколько приёмников, помогают осуществить монтаж кабельной телевизионной сети без потери уровня и качества сигнала. Их можно разделить на следующие типы:
- пассивный разветвитель;
- делитель активного типа;
- проходной делитель – ответвитель.
Последнее устройство в перечне – разновидность делителя, которая нужна при отводе ТВ сигнала от магистральной линии передач. Допустим, что в частном доме один телевизор находится в жилом помещении, второй, который должен подключиться, далеко в беседке или гараже. Ответвитель имеет абонентский выход (TAP) на 8 Дб и выход OUT для магистрали. Он отводит часть сигнала, остальной – пропускает дальше.
Разветвитель и ответвитель tv сигнала
Пассивный разветвитель
Это устройство, включающее в свою схему только фильтрующие и согласующие элементы пассивного типа: конденсаторы, индуктивности и сопротивления. Применение пассивного делителя предпочтительно там, где сигнал устойчивый и имеет достаточный уровень для разделения без потери качества. Преимущество состоит в том, что он не требует дополнительной подачи питания. К недостаткам относится то, что при слабом приёме сигнала его невозможно разделить на два телевизора.
Делитель активного типа
Включение в схему активных полупроводниковых элементов или микросхем позволяет усиливать, передавать и распределять сигналы без потери на всём диапазоне частот. Низкий уровень собственного шума – основное требование к таким делителям. Подключение питания осуществляется как от отдельного источника, так и по вч-кабелю, в зависимости от конструкции.
Подключение
В нужном порядке соединяем кабели со сплиттером. Не стоит сильно затягивать F-разъем, потому как это может привести к выпадению основной жилы из переходника. Большинство пользователей оставляет разветвитель как есть, то есть болтающимся где-нибудь на плинтусе или под тумбочкой. Эксперты рекомендуют как следует закреплять сплиттер во избежание разрывов и выпадения жилы. Если в доме есть дети, то этот пункт обязателен к выполнению, плюс ко всему нелишним будет спрятать разветвитель под какой-нибудь фальшпанелью.
Если все сделано правильно, то изображение на обоих телевизорах должно быть четким и без помех. В противном случае может появиться специфический «снег» из-за потери части сигнала или вовсе отсутствие картинки.
Как к одной антенне подключить 2 телевизора
То, каким способом будет разделятся сигнал на несколько телевизоров, зависит от того с усилителем применяется антенна или без него. Рассмотрим по очереди оба варианта:
Самый простой вариант когда применяется антенна без усилителя
В этом варианте просто коммутируются антенна с телевизорами через делитель сигнала. Делитель может быть на два, три и более точек подключения. В принципе можно использовать и обычный тройник, в нём нет никакого согласования, всё напрямую, но при хорошем сигнале работать будет не хуже.
Тройник который поможет разделить сигнал выглядит так.
Тройник
При этом не важно в какой из выводов вы подключите антенну, а в какие телевизоры. В нём, всё напрямую!
Делители телевизионного сигнала с согласованием
Такие делители в свою очередь различаются по полосе пропускания, так для эфирного телевидения полоса пропускания 5 — 1000 мНz, а для спутникового, полоса пропускания нужна больше, например 5 — 2400 мНz. Соответственно делитель для Спутникового Тв можно использовать для Эфирного Тв, а вот наоборот нет.
Если сигнал в вашей местности достаточно хорош, чтобы не пользоваться усилителем — не пользуйтесь им, примените пассивную антенну! Это избавит вас в последующем от различных проблем. (Сгоревший усилитель, проблемы с блоком питания, переусиление сигнала и т.д.)
Рассмотрим вариант подключения нескольких телевизоров к одной активной антенне (с усилителем)
Активная антенна это антенна в которой имеется усилитель, а он нуждается в питании.
При использовании антенного усилителя, важно что бы напряжение питания на него не обрывалось. Но при использовании схемы указанной выше, именно так и произойдёт
Потому как, через качественный делитель питание на усилитель не попадёт, поскольку там применяется трансформаторная или емкостная развязка.
Но есть несколько вариантов. Один из них, очень похож на то, что изображено выше. Но, есть одно НО.
В этой схеме применён делитель с проходом по питанию — Обозначено надписью Power Pass, через такой делитель питание на антенну будет проходить. Достаточно одного блока питания. Применение такого делителя очень удобно и с применением цифровых приставок, когда питание на усилитель подаётся прямо с неё и нет необходимости в дополнительном блоке питания. Одна беда, такого типа делитель не всегда можно найти в провинциальных магазинах.
На помощь приходит вариант номер три. В нём используется обычный делитель, но другая схема подключения. Задача в следующем, нужно подать питание на антенну, но сделать это нужно на промежутке кабеля между антенной и делителем. Для этого понадобится ещё один, вот такой элемент.
Как видите с одной стороны у него игла и резьба, вкручиваем этот разъём во вход делителя. А другая сторона разъёма является антенным гнездом, соединяем туда сепаратор блока питания. Должно получится вот так.
Таким образом антенна будет обеспечена питанием даже при использовании обычного делителя, без прохода по питанию.
Этот вариант также подходит для применения с цифровыми приставками. В этом случае нет необходимости в меню приставок включать питание антенны, его обеспечит блок питания, который лучше использовать регулируемый, это позволит снижать коэффициент усиления в тех случаях когда сигнал будет слишком сильным.
Дело в том что с активными антеннами часто бывает так, что цифровое телевидение или не показывает совсем, или только часть каналов, или периодически сигнал зависает. Проблема может быть в переусилении сигнала, но стоит на усилитель уменьшить напряжение питания и всё приходит в норму. Вот это и позволяет сделать регулируемый блок питания.
В режиме ручной настройки по уровню шкалы на настраиваемом канале выставляем то напряжение на блоке питания, которое даст максимальный уровень. Учтите что изменения на шкале, после ваших действий отражаются через несколько секунд, не сразу.
На этом пожалуй всё, не посчитайте пожалуйста за труд поделится этой статьёй с вашими друзьями кликнув на кнопки соц сетей. Спасибо!
Особенности подключения к приставкам
В том случае, если используется ресиверы или тюнеры, подключить второй телевизор можно двумя способами. Какой конкретно подойдет, зависит от конструкции принимающей аппаратуры.
В том случае, если хотя бы на одном из приемников есть разъем RF-OUT, подключение производится так:
- Первый ресивер подключается к антенне через обычный кабель и соответствующее гнездо на корпусе.
- Второй приемник подсоединяют уже к первому. Для этого в его конструкции должна быть предусмотрена возможность не только подключаться к антенне, но и ретранслировать сигнал. Как правило, в таких приставках выходное гнездо помечается как «RF Out» или аналогичным образом.
В том случае, если ни один из ресиверов не имеет гнезда для выходного сигнала, придется приобрести делитель. Установка с использованием сплиттера в общем случае выглядит так:
- антенный кабель от тарелки подключается к делителю;
- каждый из ресиверов с помощью аналогичного экранированного кабеля соединяется с соответствующим выходным гнездом сплиттера;
- каждый ресивер независимо настраивается на прием.
Спутниковое телевидение и польские антенны
При неправильном выполнении какого-нибудь этапа монтажа сплиттера может наблюдаться потеря качества изображения. Подобное явление зачастую появляется при работе со спутниковой антенной, когда разветвитель забирает часть сигнала на себя.
Для устранения неприятной проблемы нужно приобрести сплиттер со встроенным усилителем. Его стоимость может существенно отличаться от цены обычных моделей, но это оправдывается максимальной эффективностью. К тому же все сплиттеры с усилителем поддерживают разные коэффициенты усиления, ведь при некоторых обстоятельствах сильный сигнал становится таким же ненужным, как и слабый. А если учесть тот факт, что порой он еще усугубляет проблему, то лучше отказаться от такого варианта.
Если в помещении установлена классическая польская антенна, тогда, чтобы улучшить сигнал, можно подключить усилитель с блоком питания. Это позволит сделать картинку качественной и предотвратит появление снега на экране. Для решения проблемы нужно соблюдать следующие правила:
- По знакомой схеме необходимо внести несколько изменений в усилитель.
- Следует убрать разъем F-типа от входа, а на появившееся место установить штекер, который поставляется с антенной.
- Дальше необходимо выполнить монтаж переходника с гнездом антенны и присоединить усилитель.
Модификация антенны
Количество выходов, которые имеет спутниковая антенна, диктуется конструкцией ее конвертера. Заменив этот узел на более продвинутый, можно получить сразу несколько кабельных линий для разных телевизоров. Сегодня в продаже есть конвертеры с 2, 3, 4 и до 8 выходов. Этот метод наиболее удобен для тех пользователей, которым достаточно бесплатных каналов.
Конвертер на 4 выхода
Для реализации подобной схемы подключения, помимо замены конвертера, придется тянуть новые провода по всему дому. Однако абоненту предлагается максимум свободы. К каждому кабелю можно подключить пару ресивер-телевизор, пользоваться услугами одного провайдера с опцией просмотра на нескольких экранах или пользоваться предложениями сразу от двух или трех операторов.
Подключение антенны к телевизору
Чтобы правильно подключить антенну к телевизору лучше использовать специальные штекера. В настоящее время большое распространение получили так называемые F-разъемы (или F-коннекторы). Они устанавливаются непосредственно на коаксиальный кабель диаметром 6,8 мм с волновым сопротивлением 75 Ом предназначенных для телевизионной аппаратуры .
С данным видом разъема могут применятся дополнительные насадки: штекера — «папа», «мама», угловые штекера, соединители кабеля. Разновидность таких антенных переходников для телевизора очень велика. Преимущество данного соединения очевидна, оно дает возможность подключить кабель без пайки при помощи одного ножа за несколько минут в любом месте. При этом обеспечивается надежность соединения к механическим воздействиям.
Доступные варианты подключения
«Триколор ТВ» поставляет своим клиентам особое оборудование по приемке и декодированию сигнала от спутника – ресивер или приемник. Именно через его связь с конкретным телевизором и происходит трансляция качественной телепрограммы на экран. Есть два способа, как можно использовать приёмник сигнала, чтобы трансляция шла на два и более устройства:
- Разделение передачи данных – дополнительного оборудования не требуется, только кабели.
- Использование ресивер-клиента с повышенной абонентской платой за год.
У каждого способа подключения есть нюансы. Давайте рассмотрим их подробнее.
Что предлагают провайдеры
Современные компании, которые обеспечивают своих абонентов спутниковым телевидением, пытаются по максимуму удовлетворять потребности и запросы пользователей. Компании предлагают клиентам просматривать любимые телеканалы на нескольких телевизорах. При этом внесение абонплаты за каждое устройство не предусматривается. Каждый оператор реализует эту идею по-разному. К примеру, приведенное выше предложение Триколор ТВ, предполагает комплект специального оборудования. Компания НТВ плюс также предлагает абонентам набор оборудования, куда входят два ресивера. У многих провайдеров доступна для подключения опция Мультискрин. Это значит, что пользователь сможет просматривать каналы за приемлемую абонплату с различных гаджетов: планшетный компьютер или современный мобильный телефон. Для многих абонентов такой вариант является оптимальным.
