Как собрать металлический стеллаж

Как сделать металлический стеллаж из профильной трубы своими руками

В зависимости от возможностей каркас из профильной трубы собирают на болтах или сваривают. Альтернативный вариант из металлических уголков обойдется дешевле, так как их цена меньше. Для упрощения монтажа делают стеллаж своими руками комбинированным. Вместо трубы для боковых стоек берут металлический уголок.

Из профильных труб можно делать стеллажи любого размера и конфигурации

Подготовительные работы

Для определения размеров стеллажа из профильной трубы нужно измерить место его установки. При установке по всей длине стены его боковины не должны доходить до углов на 10 — 15 см. Металлическую конструкцию для гаража, где мало места, делают высотой до потолка. За счет этого можно уменьшить длину и ширину без ущерба для вместительности. Высота и глубина полок зависят от размера размещаемых предметов. Определившись с параметрами, составляют чертежи с указанием общих габаритов, размеров и сечения деталей. Даже простой эскиз поможет избежать ошибок при нарезке заготовок и монтаже, а также точно подсчитать количество материалов.

Сборку рамы выполняют из профильной трубы сечением не меньше 20×20 мм со стенкой от 2 мм. Если предполагается хранить тяжелые предметы, размеры увеличивают до 20×40 — 20×50 мм. Полки делают из фанеры, досок, ДСП, для тяжелых вещей ― из рифленого железа. Под предметы большого размера достаточно настила из деревянных брусков или арматурных прутьев с промежутками.

Чтобы не сверлить множество отверстий при болтовом способе, детали соединяют элементами (хомутами) краб-системы. Они сделаны в виде металлических пластин с пазами, в которые вставляют соединяемые трубы. Затем хомуты стягивают болтами.

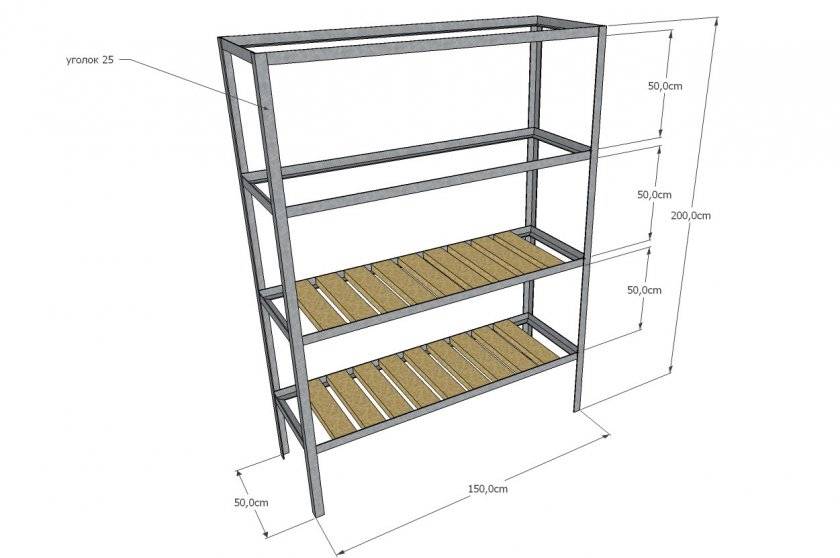

Чертеж металлического стеллажа

Процесс изготовления

Для удобства сборку рамы проводят на верстаке или большом столе. Для фиксации деталей потребуются струбцины. Монтаж выполняют в следующем порядке:

1. Из труб нарезают заготовки стоек, поперечин, продольных перекладин по размерам, указанным на чертеже.
2. Для сборки боковины на стойке намечают места установки поперечин. Их приваривают или закрепляют хомутами.
3. После установки всех поперечин к ним присоединяют вторую стойку.
4. Проводят зачистку сварных швов вровень с основным металлом.
5. Используя готовую боковину как шаблон, сверху укладывают детали второй, фиксируя их струбцинами. Затем элементы сваривают. Если сборку выполняют болтовым способом, струбцины не нужны, иначе не получится поставить хомуты.
6. На уровне поперечин к боковине приваривают продольные перекладины, а к ним вторую.
7. К нижним торцам стоек приваривают металлические пластины.
8. Для крепления полок к перекладинам с шагом 30 см приваривают металлические полоски с отверстиями под саморезы. Если каркас сваривают из уголка, закладные пластины не нужны.
9. Готовую металлическую раму очищают от грязи и ржавчины, обрабатывают антикоррозийным составом, грунтуют, красят.
10. Вырезанные по размеру деревянные полки обрабатывают антисептиком, покрывают олифой или окрашивают эмалью, после высыхания прикручивают к закладным.

Как собрать торговый металлический стеллаж для магазина

Чтобы самому собрать металлический стеллаж, специальные навыки не нужны. Нет необходимости и в особенных инструментах. Собрать его можно с помощью деталей, стоек и полок, входящих в комплект, дополнительные не требуются.

Металлические стеллажи сделаны таким образом, чтобы их можно было легко разобрать и собрать в любое время.

Весь процесс монтажа разбит на определенные стадии, менять последовательность которых не следует, ведь конструкцию надо собирать строго по частям.

Собрать стеллаж металлический своими руками можно следующим образом:

Шаг 1. Подготовка стоек.

Частями стойки являются перфорированный двусторонний профиль, винты для регулировки и база. Для начала нужно собрать стойку из указанных частей. Определяем верх и низ у профиля, для чего осматриваем стойку и ищем в нижней перфорации отсутствие засечки, это и будет низом. Засечку убирают еще на производстве с целью лучшего соединения профиля и базы. Для фиксации базы с профилем, пятки или винты, кто как их называет, защелкиваются внизу стойки. Затем на базе закручиваются регулировочные винты.

При установке пристенной стойки используется только одна база, в случае монтажа отдельно стоящей конструкции – две базы, по одной с каждой стороны.

Шаг 2. Монтаж задних панелей.

Задние панели считаются основанием металлического стеллажа. Для их установки стойки стягивают друг с другом, это не дает панелям упасть. Они могут быть перфорированными и сплошными. Для проведения стяжки также используют траверсы, усиливающие конструкцию, повышающие ее грузоподъемность и делающие устойчивой к иным нагрузкам, возникающим в процессе работы. Это может быть простое передвижение изделия по торговому залу или механическое воздействие на него во время размещения товара.

Продолжим собирать стеллаж. Для этого надеваем на две собранные стойки панели по всей их высоте

Важно проверить, чтобы зубцы, имеющиеся на панелях, обязательно защелкнулись в отверстиях на стойках. В противном случае они будут выпадать, что очень неудобно при работе

Особенности сборки металлических стеллажей

Стеллажи из металла могут свариваться или собираться на болты. Со сваркой обычно вопросов не возникает. Если используется уголок, соединять можно внахлест — разница в 3-5 мм при укладке полок незаметна. При желании, можно вырезать лишнее в одной из полочек, сварить встык, но подрезка занимает много времени, а особой разницы вы все равно не увидите.

Как вырезать уголки для ровного соединения

Со сборкой каркаса для стеллажа на болтах порядок такой: сначала собирают отдельно квадраты боковин и полок, затем их скручивают вместе. На каждое соединение желательно не менее двух болтов — для большей жесткости (меньше люфтит).

Если своими руками собираются стеллажи для гаража из профильной трубы, порядок работы другой. Сначала собирают боковины, к ним крепят короткие поперечины. Получаются два прямоугольника с перекладинами. Потом они соединяются поперечинами.

Способы болтового соединения профильных труб

Как можно сделать соединения смотрите на фото. В одном случае сварка все-таки нужна — приварить «подпяточник», в другом можно обойтись без нее — вырезать «уши», загнуть и за них цеплять.

Есть еще один способ — специальные краб-системы. Это металлические пластины со сформованными под профиль выемками. В пазы закладываются трубы, потом две пластины стягиваются болтами.

Краб-системы для профильных труб

Очень большие нагрузки такое соединение вряд ли выдержит, зато есть неоспоримы плюс — не надо сверлить кучу отверстий в металле. В профилированной трубе это, безусловно, проще, чем в толстостенном уголке, но все равно отнимает много времени и сил.

Кстати, болты используются М8 или М6, соответственно под них требуются большие отверстия. Проще сначала просверлить тонким сверлом, затем расширить до нужного размера толстым. Но даже при таком порядке вам понадобиться солидное количество сверл. Чтобы они меньше перегревались и реже ломались, рядом поставьте банку с водой, туда опускайте периодически сверло.

Предназначение стеллажа

Прямое предназначение стеллажа.

Неважно, какой сложности будет стеллаж, необходимо в первую очередь подготовиться к работе и определиться с тем, как должна мебель выглядеть в итоге:

• Определиться с местом, где должен располагаться конструкция.
• Сделать замеры.
• Создать эскиз, чертеж.
• Выбрать материал.
• Произвести сборку.
• Конечный результат.

Универсальный стеллаж для теплицы.

Стеллажи и этажерки могут быть созданы для самых разных целей.

Дачные стеллажи

Нет необходимости в закупке дорогих моделей, легко создать стеллаж для банок своими руками.

Готовый стеллаж для консервации.

Варианты конструкций:

Надежная конструкция для банок или инструментов.

• При желании на них можно расположить не только консервацию, но и разнообразные металлические детали, а также мужские инструменты.
• В дачный сезон могут понадобиться стеллажи для клубники (см. Как вырастить клубнику в парнике) своими руками.

Интересная конструкция для клубники.

Их сделать очень легко, устанавливать на такую мебель можно любую рассаду и быть уверенным в ее сохранности.

Благодаря наличию большого количества лишних полок, которые выдерживают внушительный вес и легко справляются с нагрузкой.

Особенности использования стеллажа из профильной трубы

Многие предпочитают изготавливать деревянные стеллажи для организации пространства в гараже, погребе или мастерской. Однако такие конструкции не отличаются прочностью и долговечностью. Дерево со временем начинает гнить и плесневеть, а без постоянной покраски теряет свой внешний вид. Поэтому лучше потратить больше времени и денег на материалы, но изготовить действительно прочный, долговечный и практичный стеллаж.

Отличным решением станет установка такого стеллажа в гараже или мастерской. Он позволит организовать пространство так, чтобы на конструкции хранились все запчасти и инструменты. Стеллажи из профиля могут использоваться и для выращивания рассады. Установить такие конструкции можно и в теплицу. Это позволит в небольшой теплице выращивать больше растений, и снизить расходы на ее обогрев.

К тому же металлические конструкции можно использовать в любых помещения и на улице. При их обработке антикоррозийным составом можно не беспокоиться о перепадах температур или высоком уровне влажности. А уход за поверхностью заключается только в периодическом протирании влажной тряпкой.

Поэтому при соблюдении всех правил и рекомендаций изготовить стеллаж из металлического профиля несложно. Главное использовать качественные материалы и соблюдать последовательность выполнения работ.

Особенности использования стеллажа из профильной трубы

Многие предпочитают изготавливать деревянные стеллажи для организации пространства в гараже, погребе или мастерской. Однако такие конструкции не отличаются прочностью и долговечностью. Дерево со временем начинает гнить и плесневеть, а без постоянной покраски теряет свой внешний вид. Поэтому лучше потратить больше времени и денег на материалы, но изготовить действительно прочный, долговечный и практичный стеллаж.

Отличным решением станет установка такого стеллажа в гараже или мастерской. Он позволит организовать пространство так, чтобы на конструкции хранились все запчасти и инструменты. Стеллажи из профиля могут использоваться и для выращивания рассады. Установить такие конструкции можно и в теплицу. Это позволит в небольшой теплице выращивать больше растений, и снизить расходы на ее обогрев.

К тому же металлические конструкции можно использовать в любых помещения и на улице. При их обработке антикоррозийным составом можно не беспокоиться о перепадах температур или высоком уровне влажности. А уход за поверхностью заключается только в периодическом протирании влажной тряпкой.

Поэтому при соблюдении всех правил и рекомендаций изготовить стеллаж из металлического профиля несложно. Главное использовать качественные материалы и соблюдать последовательность выполнения работ.

Требования, предъявляемые к стеллажам

Чтобы металлический стеллаж был безопасным в эксплуатации, при установке руководствуются требованиями ГОСТ 16140-77:

• расстояние между стойками 0,9 — 2,9 м;
• ширина стеллажа 0,45 — 1,35 м;
• искривление стоек и поперечин не должно быть больше 3 мм на 1 м или 0,1% от длины;
• допустимое отклонение стоек от вертикали 1 мм на 1 м без нагрузки, а под действием веса 4 мм, но не больше 6 мм по длине;
• острые углы и кромки должны быть сглажены;
• если нагрузка не превышает 60 кг, полка не нуждается в дополнительной планке (ребро жесткости), под 90 кг устанавливается одна поперечина посередине, для 120 кг ― две;
• на сварных швах недопустимы трещины, непровары, наплывы, шлаковые включения размером больше 1 мм, подрезы глубже 0,5 мм.

Требования, предъявляемые к стеллажам

Чтобы металлический стеллаж был безопасным в эксплуатации, при установке руководствуются требованиями ГОСТ 16140-77:

• расстояние между стойками 0,9 — 2,9 м;
• ширина стеллажа 0,45 — 1,35 м;
• искривление стоек и поперечин не должно быть больше 3 мм на 1 м или 0,1% от длины;
• допустимое отклонение стоек от вертикали 1 мм на 1 м без нагрузки, а под действием веса 4 мм, но не больше 6 мм по длине;
• острые углы и кромки должны быть сглажены;
• если нагрузка не превышает 60 кг, полка не нуждается в дополнительной планке (ребро жесткости), под 90 кг устанавливается одна поперечина посередине, для 120 кг ― две;
• на сварных швах недопустимы трещины, непровары, наплывы, шлаковые включения размером больше 1 мм, подрезы глубже 0,5 мм.

Как сделать стеллаж своими руками

При выборе модели из профиля замеряют высоту стены, отмечают место расположения будущего стеллажа. Для самостоятельной сборки покупают готовый резанный на части профиль. К комплекту материала прилагают инструкцию, по которой без труда собирается этажерка.

Для моделей из дерева расчерчивают параметры самостоятельно.

Пример схемы стеллажа из дерева

Части профиля скрепляют болтами или сваркой. Делают разметку полок. Для стеллажа из профиля приобретают пластиковые, металлические полки. Их также крепят болтами к стойкам, дополняют крепление металлическими уголками. Для мобильности стеллажа к ножкам приваривают ролики.

Чтобы конструкция была устойчива к тяжелому весу, ее дополняют крестообразными распорками.

Необходимые материалы и инструменты

В работе понадобятся:

• болты, гайки, сварка с электродами;
• возможно понадобится сварка, если стеллаж делают из металла;
• болгарка для нарезки стоек;
• чертежи, набор кистей или поролоновая губка;
• оцинковка или краска;
• комплект профилей, полок, роликов.

Для деревянных моделей, или моделей с пластиковыми полками:

• шуруповерт, гвозди;
• водоотталкивающие краски;
• уровень, саморезы;
• планки для торцов, ножек и опор;
• фанера для полок;
• ножовка.

Схема сборки

Учитывают то, что высота этажерки должна быть меньше высоты стены на 15-20 см. Рассчитывают максимальную массу веса для конструкции, и только потом приобретают нужные материалы для работы.

Стандартная высота полок 50 см, ширина до 80 см. Более широкие полочки либо крепят к низу конструкции, либо делают широкий вариант. Толщина полки не должна превышать 5 см.

Схему сборки делают самостоятельно по чертежам

Сначала собирают основной каркас. На момент сборки необходимо закрепить кронштейны для полок на профиле после того, как соберут каркас для полок. Стойки скрепляют либо болтами, либо сваркой. Для стеллажа в комнату используют болты, и заглушки.

Сначала собирают основной каркас

Закрепляют профиль к стене на саморезы

Полки вставляют в каркас, затягивают кронштейн. По бокам приваривают крестообразные распорки. Необходимо контролировать уровень и кривизну стеллажа. Готовую конструкцию покрывают оцинковкой, грунтовкой, и краской.

Стеллаж из профиля – многофункциональный предмет мебели, который возможно разместить в любом углу комнаты, и задать определенную функциональность. В гостиной отдекорированный принтом и наполненный книгами комфортно вписывается в обстановку. Собрать его можно своими руками, предав конструкции желаемый вид. Потому как материал легкодоступен, и навыков профессионала не требуется.

Типы стеллажей

В первую очередь нужно разобрать основные варианты конструкций, чтобы понимать плюсы и минусы каждого решения:

Конструкции из перфорированного профиля прочны и долговечны

Модульные системы хранения. Вариант, который широко используется в складских комплексах (см. Складские стеллажи: требования к ним и испытания), промышленности и торговли. Стальной перфорированный профиль для стеллажей уже нарезан на куски требуемого размера, поэтому остается просто собрать конструкцию по инструкции. Основные плюсы — надежность и возможность выбора разных типоразмеров. Минус — немалая стоимость;

Витрины-стеллажи из алюминиевого профиля надежны и весят немного

Конструкции из алюминия. Эта группа изделий отличается привлекательным внешним видом и высокой прочностью. Именно поэтому данный вариант широко используется в торговле. Плюсами являются такие факторы, как небольшой вес и простота сборки, а к минусам можно отнести большую цену и невысокую устойчивость к деформациям при ударных нагрузках. Но если нужны торговые стеллажи-витрины — алюминиевый профиль станет лучшим решением;

Стеллажи из профильных труб просты и надежны

Стеллаж из профильной трубы — очень хорошее решение для гаража или подвала. Такие конструкции выдерживают высокие нагрузки и могут иметь практически любые размеры и конфигурации. Но, чтобы изготовить их, придется приложить много усилий — разрезать трубы на куски нужного размера, затем точно совместить их и сварить. Без сварочного аппарата и навыков в этой области вы вряд ли справитесь;

Дерево — доступный материал для изготовления стеллажей

Деревянные конструкции. Очень популярное решение по причине того, что древесина легка в обработке, ее несложно приобрести и стоимость будет невысокой. Вы можете соорудить конструкцию любой конфигурации, что является плюсом, но материал неустойчив к воздействию сырости, и в неотапливаемых помещениях дерево может сгнить за несколько лет;

Профиль отлично подходит для изготовления стеллажей

Конструкции из профиля для гипсокартона. Вариант использовать CD профили для стеллажей хорош тем, что его несложно соорудить своими силами. Для этого не нужно иметь профессиональный инструмент, не надо быть сварщиком или слесарем. Материалы для работы можно приобрести в любом строительном супермаркете, и стоят они недорого.

Профиль для гипсокартона есть в любом строительном магазине

На основании всего вышеизложенного можно принимать решение. Если вы хотите брать готовый вариант, то хорошо подойдут стальные стеллажи. Если же решили справиться своими силами, то проще всего использовать профиль для гипсокартона.

Что нужно знать про металлические стеллажи и их сборку

Область использования металлических стеллажей достаточно широка: от промышленных сфер до использования в быту. Незанятые стены магазинов, складов, офисов, подвалов, производственных помещений и пр. будут простаивать, если удобно не разместить на них полки. Их основная функция – поддержание порядка в помещениях и предотвращение возникновения хаоса от разбросанных вещей. Это достаточно сильно влияет на психологию взаимоотношений внутри коллектива, в том числе и дома, с супругой или тещей.

Для использования в домашних условиях чаще приобретаются облегченные варианты конструкций, на которых хранят легкие предметы быта, посуду и пр. изготавливают подобные стеллажи из металлического профиля, применяемого для:

• работ по монтажу электропроводки;
• выстраивания каркасов для крепления гипсокартона.

Причин для изготовления металлических конструкций именно из профиля несколько:

1. Заготовка поставляется достаточно большой длины с сохранением высокой механической прочности и конструктивной жесткости. Речь идет о заготовках с толщиной стенок:

• Не менее 0,45 мм у профиля для гипсокартона. Облегченный профиль с толщиной стенок, не превышающей 0,35 мм, имеет существенные технологические и конструктивные ограничения. Для изготовления металлических шкафов он не применяется (или используется в редких случаях) и рассматриваться в данной статье не будет.
• От 0,2 до 0,4 см у профиля электромонтажного образца.

2. Профиль имеет защитное покрытие от коррозии. Оно бывает двух видов:

• Цинковое.
• Полимерно-цинковое. Усиленное защитное покрытие, применяется для изделий, предназначенных для эксплуатации в помещениях с высокой влажностью, таких как лоджии, подвалы, гаражи и пр.

3. Стоимость такого профиля невысока.

4. Собрать профили можно с использованием простых монтажных узлов и метизов: гаек, болтов, шайб, винтов и пр.

5. Любая ошибка в монтаже может быть легко исправлена.

6. Монтаж облегчается отсутствием сварки. Преимущества такой сборки:

• отсутствие оборудования для сварки и специалистов для ее проведения;
• сохранение антикоррозийного покрытия, которое в противном случае было бы испорчено;
• мобильность конструкции, которую в любой момент можно разобрать, перенести на новое место и собрать заново.

Металлические стеллажи всегда можно доделать и дополнительно оснастить в соответствии со своим вкусом или необходимостью: стеклом, панелями из древесины или пластика, плитками для декора и пр. Их можно также использовать в качестве зонирующей перегородки в помещениях, создав неповторимый дизайн или вписав их в уже существующий интерьер. Такая перегородка может иметь встроенные светильники, окна и ниши, а также любые другие элементы конструкции.

7. Металлические стеллажи из профиля снабжены косынками и распорками, придающими жесткость и устойчивость конструкции. При необходимости их можно устанавливать без крепления к стене.

Подобрать или изготовить сборную металлическую конструкцию можно, зная габариты изделия, а также цель его использования: хранение библиотеки, автомобильных инструментов и деталей, домашних заготовок и пр. Стеллажи имеют достаточно высокую грузоподъемность, при этом они достаточно легкие. Например, полка, имеющая только одно ребро жесткости, выдерживает вес не более 90 кг, а два ребра – не более 120 кг.

Такие конструкции востребованы благодаря своей способности хорошо экономить пространство комнаты. Относятся они к бюджетным видам изделий. Их чрезвычайно легко ремонтировать, поскольку любую деталь можно заменить новой.

Защитное покрытие позволяет использовать изделие в сложной окружающей среде: при высокой влажности и больших колебаниях температуры. Стеллаж не ржавеет и не плесневеет, стоек к износу, служит долго и устойчив к огню.

Как собрать стеллаж металлический? Процесс монтажа значительно более легкий, чем при сборке корпусной мебели. Необходимый инструмент: ключ рожковый и шуруповерт, лучше электрический. Некоторые конструкции имеют крепления на зацепах.

Технология изготовления основы

Второй этап работ – это подготовка основания. Перейдем к его нижней части. Пригодиться толстая доска, равна по ширине и длине размерам стеллажа. Чтобы добавить в этом месте нужную прочность, можно также прибивать поперечные бруски.

Основание состоит из вертикальных и поперечных реек.

Переходим к боковым стенкам если их наличие предполагает конструкция. Если бюджет ограниченный, можно заменить деревянные доски на фанеру приемлемой толщины. Ее ширина должна соответствовать нижнему основанию. Высота должна быть согласно разработанному чертежу.

Заготовив боковушки, нужно при помощи карандаша или мела отметить место прикрепления полок. Высота их может быть разной, в зависимости от предметов, нуждающихся в размещении в данной конструкции. Специалисты советуют расстояние между полками делать около 20 и 40 см. Можно применить эти два показателя, чтобы компактно разместить каждую вещь, сделать его универсальным.

Расстояние между полками может варьироваться.
Еще один этап – это заготовка задней стенки. Некоторые мастера не используют эту часть, фактура поверхности стены их устраивает. Но если конструкция предполагает эту деталь стеллажа, тогда ее также можно изготовить из толстой фанеры.

Какие профильные трубы подойдут и сколько их понадобится

Здесь все зависит от размера и формы стеллажа. Лучше использовать прямоугольные профильные трубы. Сначала я выбираю схему и чертеж будущего стеллажа, чтобы он по высоте и размеру подходил помещению. Далее необходимо решить, одинаковыми будут все элементы конструкции или нет. Стойки и перекладины лучше сварить из труб одного сечения, а вот продольные планки – тоньше.

Выбрав нужную схему, выписываю все размеры планок и стоек высоты, их количество. Затем подсчитываю общую длину всех труб каждого типоразмера. Это поможет купить профильный прокат так, чтобы осталось как можно меньше обрезков.

При изготовлении первого стеллажа необходимо будет 21,6 м профильной трубы 20×40 мм. При использовании проката длиной 1,8 м понадобится 12 труб. При длине труб 2,7 м понадобится 8 труб.

Для второго варианта в зависимости от размера стен нужно будет измерить и подсчитать все длины труб. Для стоек можно использовать профильные трубы большего типоразмера. Зная размеры стены и выбрав расстояние между полками, эти размеры вносят в шаблон, а далее подсчитывают количество используемых труб в зависимости от имеющихся вариантов в продаже.

Если в магазине имеются трубы 6, 8, 12 м, то для простоты транспортировки вам могут нарезать их на нужную длину, поэтому сделайте расчеты заранее по предложенному шаблону.
