Садовый измельчитель – это механизм, предназначенный для переработки растительных отходов, образующихся при скашивании травяного покрова, санитарной либо ежегодной обрезке деревьев, винограда и различных кустарников. Полученные в итоге мелкие куски травы или веток можно использовать как корм скоту либо удобрения. Применение данного агрегата позволяет садовникам, владельцам дачных участков и любителям красивых газонов быстрее и с меньшим расходом труда избавляться от органического мусора. Устроен прибор относительно несложно, по этой причине его можно собрать своими руками без особых финансовых затрат из старых деталей и подручных материалов. Это позволяет сэкономить на покупке готового заводского устройства.

Сборка измельчителя

Если после сборки триммер работает хорошо, то из него создают имельчитель травы.

• К доске хомутами прикрепляют двигатель мотокосы.
• Фиксируют на деревянном основании штангу, используя для этого хомуты и ручку от мотокосы.
• Подсоединяют режущую насадку к концу штанги, предварительно вставленному в отверстие на дне кожуха.
• Запускают механизм и испытывают его в работе.

После проделанных действий получится агрегат, фотография которого представлена ниже.

Если используемый для сборки шредера триммер оснащен бензиновым двигателем, то мотор располагают на основе так, чтобы можно было удобно заливать топливо, заводить устройство и регулировать его работу (обороты).

Режущие насадки оснащают ножами или леской — это зависит от толщины измельчаемых растительных стеблей.

ТОП-3 шредера с электрическим двигателем

VIKING GE-250

Данный шредер для садовых отходов оснащен дисковой ножевой системой с двумя загрузочными камерами. Ножи в устройстве располагаются под разными углами, а отверстие, в которое загружаются отходы, выглядит как удлиненный цилиндр.

Благодаря такому универсальному устройству системы возможно измельчать отходы. Закладывая ветки деревьев в горловину, их можно даже не ломать на мелкие части, шредер сам позаботится об этом. Данный универсальный измельчитель содержит колесную ходовую часть, что облегчает пользование.

BOSCH AXT RAPID 2000

Эта компактная машина для садового мусора, в устройстве которой находится электрический двигатель. Внутри располагается двусторонняя фреза в виде шестеренки с острыми зубцами из прочной стали. Шредер работает с сухим сырьем и с влажным. Способен перерабатывать небольшие ветки.

Устройство располагает собственной системой безопасности и автоматически отключается при открытии заслонок. Внизу аппарата находится бак, в который сгружаются переработанные отходы. Благодаря электрическому двигателю устройство не издает слишком много шума и прост в эксплуатации.

AL-KO Easy Crush MH 2800

Данный шредер садового мусора является самым надежным измельчителем. Внутреннее устройство представляет собой диск с двумя очень острыми лезвиями из алюминия и стали. Предназначен он для измельчения небольших веток. Аппарат садовых отходов оснащен съемной горловиной и большими колесами, что помогает передвигать измельчитель по участку без каких-либо проблем. Внизу находится бак для отходов вместительностью в 48 литров. Данная дробилка для садового мусора содержит собственную систему безопасности, которая защищает прибор от перегрева и замыкания.

Как изготовить измельчитель травы из газонокосилки своими руками

Чтобы стандартную косилку применять как измельчитель травы, следует лишь изменить положение с горизонтального на вертикальное. Для этого выполняют следующие действия:

1. На подготовленную поверхность (стол, лавка) располагают газонокосилку в вертикальном положении.
2. Чтобы зафиксировать прибор, из деревянного бруса делают ножки. Для этого отмеряют расстояние от места крепления к корпусу до земли. Выпиливают два отрезка полученной длины. При помощи саморезов крепят к прибору. Теперь измельчитель может стоять самостоятельно без подпорки из лавки или стола.
3. Подбираю пластиковую трубу под диаметр отверстия с ножами газонокосилки. Вставляют отрезок длиной 40 см в прибор.

Ручка от газонокосилки превращается в одну из ножек и создает дополнительный упор Для удобства под измельчитель укладывают лист железа, на него помещают траву для обработки. Включают прибор, через трубу подают небольшими партиями ботву. Мульча собирается в травоприемнике газонокосилки. По мере заполнения его освобождают.

Самодельный измельчитель травы из болгарки

Измельчитель травы из болгарки – это достаточно простой и быстро реализуемый вариант. Чтобы воплотить проект, потребуется запастись такими деталями и материалами:

• стальными уголками;
• металлической емкостью (обычной вываркой);
• самодельными либо готовыми ножами (например, от газонокосилки);
• крепежными элементами;
• листовой жестью.

Из инструментов потребуются:

• электродрель;
• сварочный аппарат и электроды к нему;
• угловая шлифовальная машина, чтобы резать уголки;
• гаечные ключи.

Чтобы собрать шредер своими руками на базе угловой шлифовальной машины, способный перемалывать не только траву, но и ветки до 4 см толщиной, рекомендуется воспользоваться электроинструментом с мощностью свыше 3 кВт.

Создание измельчающего агрегата производят в такой последовательности:

• нарезают болгаркой уголки на куски;
• из них сваривают раму, напоминающую стул;
• приваривают полку из куска листового металла;
• к сделанному каркасу (на подставку) прикрепляют болгарку хомутами, располагая ее валом к верху;
• прорезают сбоку выварки отверстие примерно 10 на 10 см;
• к прорези присоединяют рукав, например, из жести, по которому из емкости будет выдаваться перемолотая растительная масса;
• делают на дне выварки отверстие в центре;
• устанавливают емкость на вал болгарки и прикрепляют ее болтами или саморезами к металлической раме;
• ставят нож или диск на углошлифовальную машинку.

В итоге получится конструкция, представленная на фото далее.

Размеры уголков подбирают индивидуально, чтобы было удобно обращаться с механизмом.

Под трубу для выдачи измельченной травы с ветками подставляют ведро или другую емкость во время работы с агрегатом, чтобы переработанные растения не разлетались.

Созданное устройство можно усовершенствовать. Для этого потребуется насадка на вал болгарки длиной около 15 см с двумя ножами: на верхнем конце и посредине. Лезвия разделяют сеткой, закрепленной к стенке кожуха.

Изготовление ножей для резки

В качестве материала можно использовать бывшую в эксплуатации КАМАЗов скую рессору. Отрезаем заготовку по заданным размерам. При необходимости выравниваем и придаем необходимую закалку в горне и даем остыть. Просверливаем в заготовках отверстия под крепеж. После этих операций затачиваем рабочую часть ножей под углом 45º на заточном станке. Наносим разметку на диске – это места крепления ножей. Просверливаем отверстия в диске и нарезаем резьбу. Собираем конструкцию. Должно получиться так:

После того как рабочая камера готова на валы следует набить шестерни и зафиксировать их. Конструкцию монтируем на раму, крепеж болтовой. Крепим и подключаем двигатель к сети. Осуществляем натяжку ремней, если используем шкивы. Завершающим этапом станет крепление приемника для веток. Для безопасности добавим защитный кожух. Это позволит оградить вращающие элементы измельчителя от случайного попадания посторонних элементов. Все этапы завершены. Только после этого проводим первый запуск. Если в процессе работы нет посторонних шумов, вибраций и стуков, а это значит, что оборудование работает правильно.

Виды применяемых режущих насадок

Самоделки, как и заводские агрегаты, оснащаются режущими насадками различных типов:

• дисковыми (с тремя лезвиями);

• фрезерными;

• фрезерно-турбинными (универсальными).

Первая разновидность представляет собой плоские лезвия. Они при вращении перемалывают растительный мусор. Если приходится перерабатывать ветки, то такие лезвия быстро затупляются. Фрезерные ножи – это режущий вал в виде шестерней из дисковых пил. Они хорошо мельчат сухие отходы из веток и травы, а мокрые забивают фрезы. Фрезерно-турбинные режущие насадки способны справиться с толстыми и не высушенными ветками, но сделать их самостоятельно сложно.

В домашних условиях часто применяют ножи от газонокосилок либо сделанные из пил по дереву.

Следует учитывать, что от устанавливаемых режущих насадок напрямую зависит степень переработки растительных отходов. На выходе получают куски веток от 10 см длиной либо стружку, труху.

Типы самодельных садовых устройств

Все самоделки можно условно разделить на 3 типа:

• щепорезы;
• мульчеры;
• шредеры.

Щепорезы предназначены для измельчения веток и полностью высохшей крупной зеленой массы, то есть толстых стеблей.

Они плохо подходят для переработки и измельчения свежей или слегка подсушенной зеленой массы, то есть:

• листьев;
• травы;
• ботвы.

Чаще щепорез делают в форме роторной рубительной машины. О том, как устроен данный аппарат, его принципе работы, и как сделать его самостоятельно, мы рассказывали и показывали на видео в этих статьях:

• Дробилки для щепы;
• Щепорез своими руками.

Самодельный аппарат данного типа эффективно перемалывает ветки определенной толщины, превращая их в мелкую щепу, которую можно использовать в качестве:

• декоративного и агротехнического мульчирования садового участка;
• красителя и ароматизатора при настаивании алкоголя;
• топлива при копчении различных продуктов;
• подсыпки животным и птицам;
• топлива для котлов и печей.

Мульчер предназначен для измельчения свежей и подсохшей зеленой массы, но не подходит для переработки сухой ботвы и любых веток. Его основа – лесковый режущий модуль, о котором мы рассказывали тут.

Шредер предназначен для грубого измельчения веток, поэтому готовую щепу используют только для отопления.

В промышленных шредерах предусмотрена возможность изготовления щепы нормального размера, но в самодельных устройствах наиболее важным качеством считается простота конструкции и легкость изготовления, что и становится причиной увеличения размера щепы.

Дробилка для веток из подручных средств

Некоторые мастера используют в качестве основы готовые устройства, для которых необходимо лишь изготовить дополнительные элементы или детали. Вместо мощных стационарных двигателей можно применить электродрель или болгарку. Рассмотрим наиболее распространённые варианты изготовления дробилки:

Из стиральной машины

«Стиралка» активаторного типа — отличный «полуфабрикат» для изготовления самодельного шредера. Понадобится демонтировать активатор, установить на вал двигателя нож, имеющий размер немногим меньше, чем диаметр внутренней части бака. Принцип действия ножа аналогичен тому, что используется в кофемолке — горизонтально установленная пластина с заточенными краями. В нижней боковой части бака делается отверстие, к которому присоединяется выпускной кожух. Во время работы измельчителя в него будет входить щепа. Конструкция достаточно простая и надёжная, испытана много раз на практике.

Двигатель стиральной машины имеет маленькую мощность, редко превышающую 500 ватт, потому при помощи подобного оборудования возможно измельчать только солому или траву

Из болгарки

Для изготовления шредера из болгарки понадобится металлическая ёмкость, в центральной части днища которой делается отверстие для установки ножа. Ось болгарки пропускается сквозь это отверстие, на неё устанавливается нож. Сам инструмент фиксируется в неподвижном состоянии таким образом, чтобы нож свободно вращался, не задевая стенки ёмкости. Скорость вращения инструмента довольно высока, поэтому рекомендуется установить её на минимум, чтобы не получить на выходе «пюре» из зелёной массы.

Для изготовления шредера рекомендуется использовать болгарку мощностью 3 кВт и более

Из дрели

Для того, чтобы использовать дрель в качестве измельчителя, понадобится подставка (обычно рекомендуют использовать обычную табуретку с отверстием 12 мм в центральной части сиденья). Сверху устанавливается ведро с аналогичным отверстием в днище, для неподвижности оно крепится к табуретке саморезами. Нож, размер которого немногим меньше диаметра днища ведра, устанавливается на ось, вставленную во втулку с подшипником. Втулка крепится снизу к табуретке. Дрель с самофиксирующимся патроном присоединяется к оси и запускается. Устройство годится для переработки зелёной массы в небольших объёмах.

Самодельный измельчитель для веток или стеблей травы позволяет ускорить процесс рубки материала перед закладкой в компостную яму или печь, мульчированием почвы и при проведении прочих работ. Расходы на создание шредера намного ниже, чем затраты на приобретение готового изделия, а множество вариантов конструкции из подручных материалов и элементов позволяет выбрать оптимальный вариант для данной усадьбы. Учитывая эпизодический характер использования такой дробилки, изготовление установки своими руками является выгодным и несложным мероприятием, а эффективность работы шредера зависит только от тщательности выполнения работ.

Траворезка из триммера

Садовый шредер можно сделать, используя бензиновый либо электрический триммер. При этом инструмент будет работать в перевернутом положении. Для создания оборудования, предназначенного, чтобы измельчать траву и тонкие веточки, потребуется кроме мотокосы с режущими насадками еще следующие материалы:

• пластиковая либо металлическая емкость, имеющая объем минимум 50 литров;
• примерно 1 м.кв. стальной сетки с мелким размером ячеек;
• около 3 метров металлической трубки (алюминиевой или стальной) в половину дюйма диаметром;
• отрезок доски или влагостойкого ДСП, фанеры такой ширины, чтобы на нем поместился триммер;
• хомуты, которыми будет крепиться мотокоса к деревянной основе;
• саморезы, болты, гайки, шайбы;
• деревянные бруски (достаточно 5 на 5 см).

Чтобы собрать измельчительный механизм из триммера, потребуется воспользоваться такими инструментами и приспособлениями:

• отверткой либо шуруповертом с битами;
• электродрелью с набором сверл по дереву и металлу;
• электрическим лобзиком с пилками для резки металла или ручным его аналогом;
• молотком;
• рожковыми или торцовыми ключами;
• пробойником;
• наковальней либо ровной железной плитой.

Пробойник нужен, чтобы удобно было сверлить отверстия электродрелью. Данный инструмент наставляют в точку, где требуется просверлить металл. Затем по нему бьют молотком. Из полученного углубления сверло не соскальзывает в процессе просверливания металлической детали.

Устройство измельчителя

Конструкция измельчителя состоит из нескольких основных элементов: двигателя, режущего механизма, загрузочной и накопительной емкости. Все элементы соединяются и устанавливаются на жесткую опору с учетом возможных вибраций при измельчении. Наибольшие различия в выборе компонентов проявляются при подборе двигателя и режущего механизма. Эти части влияют на работоспособность измельчителя, остальные – на удобство и безопасность.

Подручные материалы и инструменты, из которых будет собираться измельчитель:

• основные узлы: основание, соединения, корпус, емкости для загрузки и накопления;
• режущие механизмы: ножи, диски, пилы;
• двигатели: электрические, дизельные.

Основные узлы конструкции

Двигатель измельчителя и режущий механизм размещаются внутри листового корпуса – это необходимо для соблюдения безопасной эксплуатации устройства. То же самое относится к загрузочному каналу – его размер должен предотвращать свободный доступ оператора к режущим механизмам. Емкость для накопления обычно подбирается в зависимости от продукта измельчения: для опилок и мелкой щепы понадобится жесткий бак со сплошными стенками или плотный мешок.

Вся конструкция размещается на ножках с большой площадью расстановки для устойчивости. Размещение на ножках обеспечивает необходимую высоту для вертикальной загрузки измельчителя. При конструировании горизонтально ориентированного устройства высота размещения режущей части равна или чуть выше емкости для накопления, чтобы избежать засора.

Режущие механизмы

Самая сложная часть для сборки – двигатель и режущий механизм. Используются разные виды конструкции: приводная, одновальная, двухвальная, дисковая, фрезерная. От числа и типа ножей, а также мощности двигателя зависит производительность измельчителя. Ножи выбирают двух типов:

• фрезерные;
• дисковые.

Фрезерная конструкция заключается в размещении 2-6 ножей из углеродистой стали на вращающемся валу. Для повышения производительности и получения примерно одинаковых измельченных частиц используется связка из двух валов. На фрезерных устройствах обычно из веток получается щепа среднего или мелкого размера. Загрузка веток должна производиться под прямым углом, чтобы избежать застревания. Для избегания засоров необходимо исключить загрузку влажных веток и травы.

Если используется дисковый режущий механизм, то загрузка веток производится под углом. Дисковые пилы используются для получения мелких опилок, которые получаются при быстром вращении механизма. Диски сильнее затупляются, чем ножи, поэтому их необходимо затачивать по мере износа.

Двигатели

На производительность влияют две характеристики:

• число оборотов в минуту;
• мощность.

Обычно для измельчителей используются двигатели, способные обеспечивать 1500 оборотов в минуту. От мощности зависит величина прикладываемого усилия и способность измельчать ветки определенной толщины:

• до 1,5 кВт – ветки диаметром до 2 сантиметров;
• 3-4 кВт – 2-4 сантиметра;
• более 4 кВт – толстые ветки до 7-15 сантиметров.

Для дачных участков обычно достаточно максимальной мощности 4 кВт. Двигатель подойдет от любого устройства с такой мощностью: стиральной машины, газонокосилки, болгарки, мотоблока, триммера. Источники питания для двигателя: электричество или топливо. Электрические бывают с автономной работой от аккумуляторов, а также с подключением к сети. В топливных используется бензин или дизель.

Садовый измельчитель своими руками: основные элементы конструкции

Садовый измельчитель, он же шредер или чиппер, существенно облегчает процесс ухода за дачным участком. С его помощью можно легко очистить территорию от веток и травы. Переработанное сырье можно заложить в компостную яму для получения натурального удобрения. Полученную мелкую древесину целесообразно использовать в качестве дров для отопления домика. Измельченная щепа от фруктовых деревьев идеально подходит для копчения мяса.

Шредер для травы и веток поможет справиться с растительным мусором на участке

Конструкция садового шредера достаточно проста. Она состоит из таких основных деталей:

• бункера;
• привода;
• измельчительного механизма;
• металлической рамы с защитным кожухом.

Некоторые модели могут быть оборудованы дополнительными элементами:

• бункером для измельченного органического мусора;
• проталкивателем;
• ситом для регулирования фракции щепы.

Принцип работы любого измельчителя такой же, как у мясорубки и заключается в следующем. При включении шредера в работу начинает запускаться двигатель, который приводит в действие рабочий вал, оснащенный режущим механизмом. В это время садовый мусор попадает в приемную воронку и с помощью режущего устройства измельчается до состояния мелкой щепы.

Щепа из измельченных веток может использоваться в качестве компоста для растений

Измельчительный механизм

Перед тем как приступить к созданию самодельного шредера, необходимо четко определиться с видом отходов, которые он будет перерабатывать. Это напрямую зависит от его конструктивных особенностей и рабочих характеристик. Садовые измельчители классифицируются по трем основным параметрам: типу и мощности двигателя и виду измельчительного механизма.

Существуют следующие варианты измельчительного механизма:

• фрезерный, для переработки твердой древесины;
• ножевой универсальный;
• валковый, для перемалывания тонких веток деревьев и кустарников;
• с вращающимися турбинами для измельчения толстых веток;
• молотковый, для утилизации тонких веток;
• триммерный, основанный на использовании лески, для мягкого мусора.

При самостоятельной сборке измельчителя отдается предпочтение ножевой системе или наборной из дисковых пил. Можно выполнить двухвалковую конструкцию, при которой два-три ножа устанавливаются на массивном диске и вращаются друг другу навстречу.

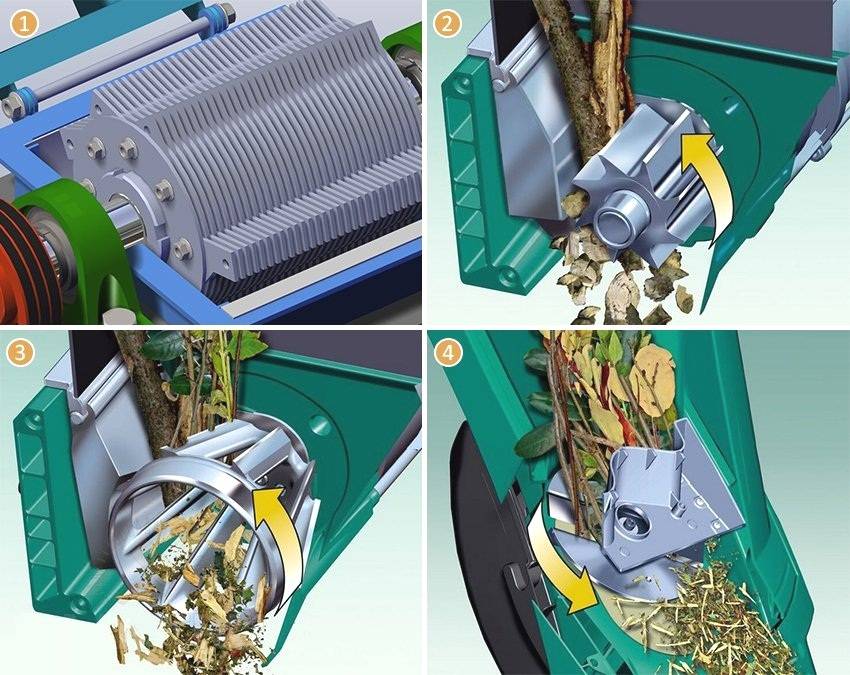

Различные типы измельчительного механизма: 1 — молотковый, 2 — фрезерный, 3 — ножевой фрезерно-турбинный, 4 — ножевой дисковый

Тип и мощность двигателя

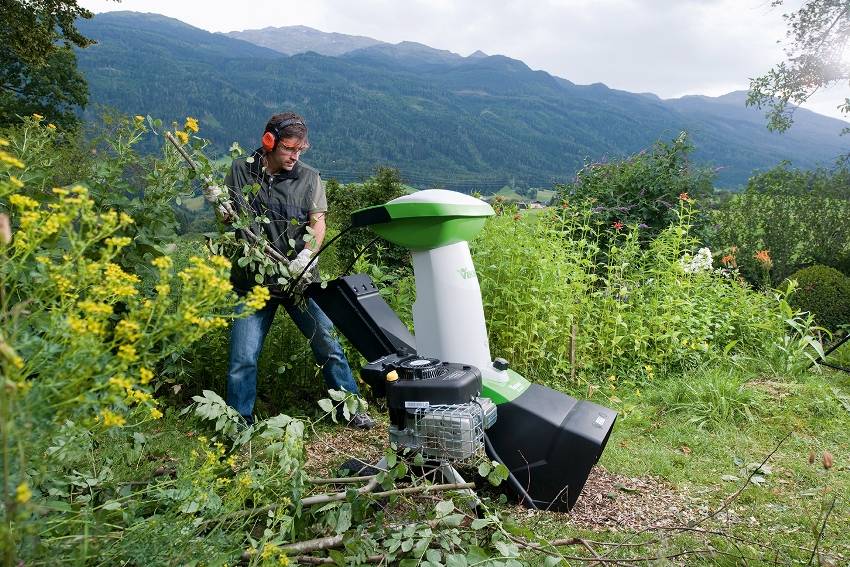

Шредер может быть оснащен электрическим или бензиновым двигателем. У каждого из них есть свои важные достоинства и некоторые недостатки. Измельчитель садовый, работающий на бензине, более мобильный. Его работа не зависит от источника электропитания. Он способен перерабатывать более толстые крупные ветки. Однако такие чипперы более громоздкие и тяжелые. К тому же они выделяют в атмосферу вредные вещества в процессе своей деятельности.

Измельчители с электродвигателем более легкие и удобные в эксплуатации. Однако они уступают по показателю мощности и зависят от энергоресурса.

Возможность перерабатывать определенный вид садового мусора зависит от мощности двигателя. Для маленьких объемов отходов, где диаметр веток не превышает 20 мм, достаточно двигателя мощностью 1,5 кВт. Если необходимо перемалывать ветки толщиной 20-40 мм, то тогда целесообразно использовать двигатель мощностью не менее 3,5-4 кВт. Справиться с крупной древесиной 100-150 мм в диаметре смогут измельчители, оснащенные двигателем мощностью 6 кВт.

Шредер с высокой производительностью способен перемалывать ветки диаметром до 100 мм

Следующей особенностью конструкции шредеров является тип привода. Эту функцию может выполнять цепь, ремень или сам вал двигателя, на котором осуществляется фиксация ножевого механизма.

Распространенные варианты простейших измельчителей для веток своими руками

Теперь стоит рассмотреть, как сделать дробилку из уже готового оборудования. В качестве «полуфабрикатов» подойдут электроинструменты и бытовая техника.

Инструкция по изготовлению садового измельчителя из болгарки своими руками

Своими руками из болгарки можно сделать неплохой веткоизмельчитель. Хоть эффективность и не высока, зато траться почти не придется.

Понадобится какая-нибудь емкость. Например, ведро (подойдет даже пластиковое), кега от пива, глубокий тазик. По центру делается отверстие, равняющееся диаметру шпинделя болгарки. Что касается УШМ, то она должна быть от 2,5 до 3 киловатт. Диаметр диска не менее 180 и чем больше – тем лучше.

Ведро надевается на шпиндель, а за ним и нож. Неплохой нож — это косильный резак. С ним могут быть проблемы, так как шпиндель болгарки М14, а посадка должна быть тугой. Гайку обязательно затягивать ключиком, а не руками.

Такие садовые измельчители больше подходят для травы или сена. На выходе получается густая, травянистая масса, которая хороша для удобрений.

Как из стиральной машинки сделать садовый шредер для веток

Если на даче завалялась стиральная машина активаторного типа – то она отлично подойдет, как донор для веткоизмельчителя.

Для начала понадобится извлечь сам активатор. Он не понадобится. Но на имеющийся вал можно поставить нож. Придется его сделать собственноручно или найти подходящий косильный резак. По сути принцип работы будет схож кофемолкой.

Чтобы своими руками из стиральной машины не доставать отходы, можно сделать канал для слива. Для этого в боковине понадобится прорезать отверстие. Чтобы ошметки не летели по всему участку, установите защитный кожух. Система надежная и была испробована уже многими дачниками, так как активаторные стиралки мало подходят для современной одежды. Слишком сильно они ее мнут и портят.

Как сделать садовый измельчитель из обыкновенной дрели

Своими руками садовые измельчители часто делают из дрели. Это неплохой вариант, при этом инструмент не страдает. Его всегда можно демонтировать и пользоваться по назначению. Причем у дрели есть преимущество, по сравнению с болгаркой — регулятор оборотов. Он есть даже на эконом-моделях, поэтому разлетающиеся ошметки не страшны.

Но есть и минус – редуктор дрели не предусмотрен для таких нагрузок, в отличие от болгарки. Поэтому делать своими руками измельчитель древесины из дрели только на свой «страх и риск». Подойдет старый, полурабочий инструмент.

Понадобится стойка. Обычно используют деревянную табуретку с просверленным отверстием по середине. Поверх устанавливается ведро с аналогичным отверстием по середине. Чтобы оно не «ездило», лучше прикрутить шурупами. В отверстие продевается болт и на нем 2 гайками — несколькими шайбами фиксируется нож, как здесь. Осталось подключить дрель к болту и запустить.

Впрочем, садовый измельчитель можно сделать своими руками и без фиксирования на табурете. Вот такое приспособление делается за пять минут. В деревянной болванке нужно сделать отверстие и протянуть шпильку. С обоих сторон она фиксируется гайками. Осталось только сделать рубящие кромки из саморезов и можно опускать дробилку в ведро.

Инструкция по самостоятельному изготовлению измельчителя веток из бензинового двигателя

Из мотоблока своими руками вполне возможно сделать веткоизмельчитель. Производительность будет высокой – даже выше, чем у полноценного станка.

Стоит помнить, что двигатель для мотоблока работает от бензина, поэтому мобильность веткоизмельчителя отличная. Его можно вывозить даже в поле. Чтобы установить на мотоблок насадку-измельчитель, понадобится болгарка, сварка и дрель.

О том, как сделать приспособление для мотоблока, можно посмотреть в видео.

Эксплуатация самодельной техники

Из всего вышеописанного можно прийти к выводу, что сделать садовый измельчитель своими руками легко и просто. С этим может справиться практически любой пользователь

Однако важно не только знать, как собрать такую технику, но и как ее правильно эксплуатировать. Рассмотрим тонкости применения самодельного устройства. К измельчению веток стоит приступать только в том случае, если вы надели защитные очки или маску

Потребуется головной убор и высокая пара обуви. Желательно ветки отправлять в машину голыми руками либо в перчатках, но очень узких и плотно сидящих на кистях

К измельчению веток стоит приступать только в том случае, если вы надели защитные очки или маску. Потребуется головной убор и высокая пара обуви. Желательно ветки отправлять в машину голыми руками либо в перчатках, но очень узких и плотно сидящих на кистях.

Не стоит опускать руки ниже проема бункера для загрузки отходов. Если это понадобится, протолкнуть сор можно будет и дальнейшей партией прутков. Допустимо использовать для этого особую палку, имеющую разветвления на конце.
Габариты ветки, которую вы отправляете на переработку, не должны быть более половины межосевого расстояния между валами

Отбирая древесные частички, которые вы планируете утилизировать, очень важно брать в учет применяемые в технике ножи.
Специалисты рекомендуют для такого оборудования устанавливать отдельный дифференциальный автомат. Эта деталь будет обеспечивать защиту устройства от возможного поражения электричеством, если будут случаться непредвиденные обстоятельства.
И во время сборки, и во время эксплуатации самодельного механизма очень важно придерживаться правил техники безопасности. Позаботьтесь не только о защите рук, глаз и ног, но и о надежном креплении всех деталей измельчителя.
Работая с самодельным шредером, необходимо следить за тем, чтобы в приемный его бункер не попадали включения вроде камней или стекла, металла или пластика

Во время хранения в контейнере этих элементов также быть не должно. Они могут серьезно навредить конструкции устройства.

Позаботьтесь не только о защите рук, глаз и ног, но и о надежном креплении всех деталей измельчителя.
Работая с самодельным шредером, необходимо следить за тем, чтобы в приемный его бункер не попадали включения вроде камней или стекла, металла или пластика. Во время хранения в контейнере этих элементов также быть не должно. Они могут серьезно навредить конструкции устройства.

Эффективнее всего двухвальные установки измельчают сырые ветви. Если же надо переработать элементы плотных корневищ, то их понадобится хорошенько почистить от загрязнений.
Если рабочий барабан заклинило из-за застрявших в ней деревянных включений, то устройство понадобится сразу же отключить от сети. Застрявшие отходы в дальнейшем допустимо убирать исключительно при обесточенном аппарате

В противном случае вы подвергните себя серьезной опасности.
В процессе эксплуатации измельчителя (любого – и фирменного, и самодельного) очень важно следить за тем, чтобы питающий кабель устройства не находился в зоне выброса раздробленных отходов.
Если вы хотите, чтоб ваш самодельный шредер прослужил как можно дольше, то его понадобится тщательно очищать после каждой произведенной работы по дроблению отходов на участке. После этого устройство не стоит бросать на открытом воздухе. Выделите под него сарай либо оборудуйте навес.

Выделите под него сарай либо оборудуйте навес.

Следите за тем, чтобы ножи устройства всегда были хорошо заточены. Благодаря такому уходу, пользоваться устройством будет намного проще и приятнее, да и на основные его узлы не будет подаваться большая нагрузка.

Только при соблюдении всех перечисленных особенностей эксплуатации можно говорить о долговечности и износостойкости измельчителя, который вы сделали своими руками. Конечно, важную роль играет и качество всех составляющих компонентов, которые вы применяете по ходу изготовления. Относитесь к этому оборудованию бережно и аккуратно. Не забывайте постоянно его очищать, чтобы не скапливались измельченные отходы (в запущенных случаях извлекать их бывает довольно трудно). Кроме того, следует помнить и о собственной защите во время работы с этой техникой.

Как изготовить самодельный измельчитель своими руками, вы узнаете из видео ниже.

Составление чертежа

Для того, чтобы не пришлось переделывать частично собранный садовый аппарат, необходимо грамотно составить чертеж, учтя в нем размеры и форму всех доступных деталей.

В этом помогут многочисленные форумы, на которых пользователи обсуждают наиболее удачные конфигурации и технические решения.

Кроме того, там также делятся опытом самостоятельного изготовления измельчителей садовых отходов и мусора, выкладывая не только чертежи, но и фото с видео своих устройств, а также оставляют отзывы об их работе.

При составлении схемы вы сможете определить расположение крепежных отверстий и сварных швов. Это позволит сначала сделать отдельные детали с заранее просверленными отверстиями, а затем без подгонки прикрепить к ним соответствующие агрегаты.

Готовые чертежи можно найти в интернете, после чего на их базе самому сделать новый чертеж с размерами, в котором будут учтены особенности доступных деталей и механизмов.

Основное преимущество этого способа в том, что он избавляет от необходимости самостоятельно определять и просчитывать общую конфигурацию готового устройства и расположение основных элементов.

Вот чертежи некоторых устройств, которые можно использовать в качестве базовых:

• Чертеж 1 – Это стандартная конструкция стационарного роторного щепореза, который хорошо работает в качестве садового измельчителя.
• Чертеж 2 – Это конструкция одного из валов двухвалкового шредера. С некоторыми изменениями его можно использовать и в шредерах с одним валом.
• Чертеж 3 – Устройство двухвалкового шредера.
• Чертеж 4 – Чертеж измельчителя травы с электромотором, однако вместо электродвигателя можно установить болгарку или дрель.

Чертежи, размеры и схемы измельчителей травы

Прежде чем изготовить любую конструкцию, создают эскиз. Садовый электрический измельчитель травы, изготовленный своими руками, делают по чертежу. Корпус выполняют из газового баллона, 50-литровой бочки или 20-литрового ведра. Сверху закрывают крышкой. Для вращения вала с ножами применяют двигатели от стиральных машин, пылесосов, насосов и другой бытовой электротехники.

Электропривод вращает крестообразные ножи, которые изготавливают из дисковой пилы

Основным элементом измельчителей являются ножи. От типа их и расположения зависит размер готовой мульчи. Крестообразный крепеж измельчителей позволяет получать более мелкую фракцию травы или соломы.

Ножи вращаются в вертикальной плоскости, если снизу изготовлено отверстие, процесс переработки будет беспрерывным

На этапе составления чертежа учитывают мощность двигателя, размер втулки для вала

Чтобы сделать правильный выбор, обращают внимание на параметры вращения:

• устройство в 1,5 кВт справится с соломой, мелкой травой и ветками до 2 см;
• 3-4 кВт позволит делать мульчу из веток диаметром 4 см;
• двигатели от 6 кВт применяют в фермерских хозяйствах для переработки большого количества отходов.

Если мастер решил соорудить бензиновый измельчитель травы, двигатель выбирают мощностью от 5 кВт

Чаще всего в конструкциях применяют дисковые или фрезерные ножи. Диски измельчают сырую траву и тонкие веточки. Фрезерные ножи могут перерабатывать хворост толщиной до 8 см.

Фрезерно-турбинные типы ножей измельчают даже очень толстые свежие ветки
