Настройка управления с телефона телевизоров Philips
Philips – ещё один производитель, популярность которого не позволяет отставать разработчикам от современных технологических инноваций. Так как интересы потребителя в нынешнее время всё чаще ориентированы на прогрессивные технологии, облегчающие эксплуатацию устройств бытовой и домашней техники, разработчики позаботились о выходе программы, позволяющей эксплуатировать смартфоны, с которыми большинство людей практически не расстаются ни дома, ни на работе, как пульт для домашнего телевизора. Официальной программой от компании «Филипс» выступает удобная в эксплуатации, простая, надёжная и функциональная программа Philips TV Remote.
Программа отличается простотой в настройках, а также расширенной функциональностью, отличной интеграцией устройств, возможностью полноценно заменить пульт управления установленным на телефоне
Пульт для телевизора, налаженный через телефон через эту утилиты гарантирует как возможность смены программ на ТВ, при присутствии визуального отображения на экране смартфона значков телеканалов, так и управление всеми опциями Smart TV, что немаловажно для современного пользователя
С целью преобразовать телефон в пульт достаточно загрузить и установить приложение на девайс после сопряжения устройств в одной сети Wi-Fi, запустить программу, что активирует автоматический поиск телевизора, готового к сопряжению. Выбрав устройство, пользователь сможет видеть на телефоне визуальное, понятное оформление, с простым управлением. При наведении курсора на поле для введения текста, автоматически откроется сенсорная клавиатура, что позволит быстро вводить необходимое. В программе также имеется встроенный плеер, позволяющий управлять функциями, важными при просмотре разнообразных фильмов.
Дополнительные настройки программе не нужны, после выполненных манипуляций пользователь сможет эксплуатировать свой девайс как пульт для телевизора марки Philips, управляя устройством дистанционно.
Схема пульта дистанционного управления
Для различения команд передающего блока используется метод кодирования. Перед трансляцией сигнала пульт выдает один или несколько синхронных пакетов, чтобы сенсорный приемник настроил цепь получения и синхронизировался с передатчиком по фазе и степени чувствительности.
Разработано две схемы для этой цели:
- Первая система используется в пульте дистанционном компании Philips (в соответствии с RC5 и RC4 протоколами). Посылка сигнала 0 дополняется цифрой 1, а посылка 1 требует прибавления 0. Сигнал 001 поступает в виде 010110 и считывается последовательно, а в пространство подается смоделированный пакет.
- Авторами второй кодировочной схемы являются представители компании Sony. Передается единица модулированным всплеском, а ноль означает паузу. Ноль передает кодированную информацию при одинаковом временном показателе единицы.
Исследования показали, что длительность сигналов варьирует отклонения времени на уровне +-10%. Передаваемые пакеты модулируются с помощью изменения частоты, что влияет на дальность работы устройства.
Трещины после падения
Пульты дистанционного управления могут находиться в самых разных местах, так как всегда должны быть под рукой: после пробуждения вы ищете пульт на прикроватной тумбочке, когда вы завтракаете, то прибор лежит с вами на столе, а во время вечернего киносеанса ПДУ перемещается на диван рядом с вами.
Они компактные и удобные, но достаточно часто падают, и не всегда это случается на мягком ковром покрытии. Если пульт уронили на керамическую плитку, то он может получить серьёзные повреждения не только внешнего корпуса, но и внутренних микросхем.
Если после падения пульт перестал функционировать, то его восстановление также начинается с разборки. Есть три распространённые поломки от удара:
- Сломанный светодиод;
- Нарушена контактная клемма батареек;
- Повредили кварцевый резонатор.
Две первые неисправности можно определить визуальным осмотром. Работу светодиода можно проверить, даже не разбирая корпус:
- Включите камеру на своём смартфоне.
- Направьте пульт на камеру, чтобы в фокусе был светодиод.
- Смотрите на экран мобильного телефона и нажимайте на любую кнопку пульта. Через камеру будет хорошо виден сигнал, если такой имеется.
Также можно проверить работу светодиода с помощью мультиметра, но для этого внешние части корпуса придётся убрать:
- Щупы тестера подсоедините к обоим концам светодиода.
- Переключатель прибора поставьте на 3В.
- Нажмите любую кнопку на ПДУ.
- Если тестер показывает напряжение, то светодиод рабочий.
После неудачного падения пульта в нём может быть нарушена контактная клемма батареек. Пружинные контакты этого соединения припаяны к микросхеме, поэтому убедитесь, что пайка не нарушилась и уверенно держится. Также проверьте сами пружины на предмет коррозии или искривления. Если контакты окислены, очистить их можно наждачной бумагой.
А вот работоспособность кварцевого резонатора проверить не так просто. Для этого нужно разобрать пульт и найти на его микросхеме маленькую коробочку с припаянными контактами. Если вы её аккуратно потрясёте и услышите звук перекатывающихся крошек внутри, то резонатор поломался и его нужно будет заменить. Такой пуль сможет реанимировать только мастер.

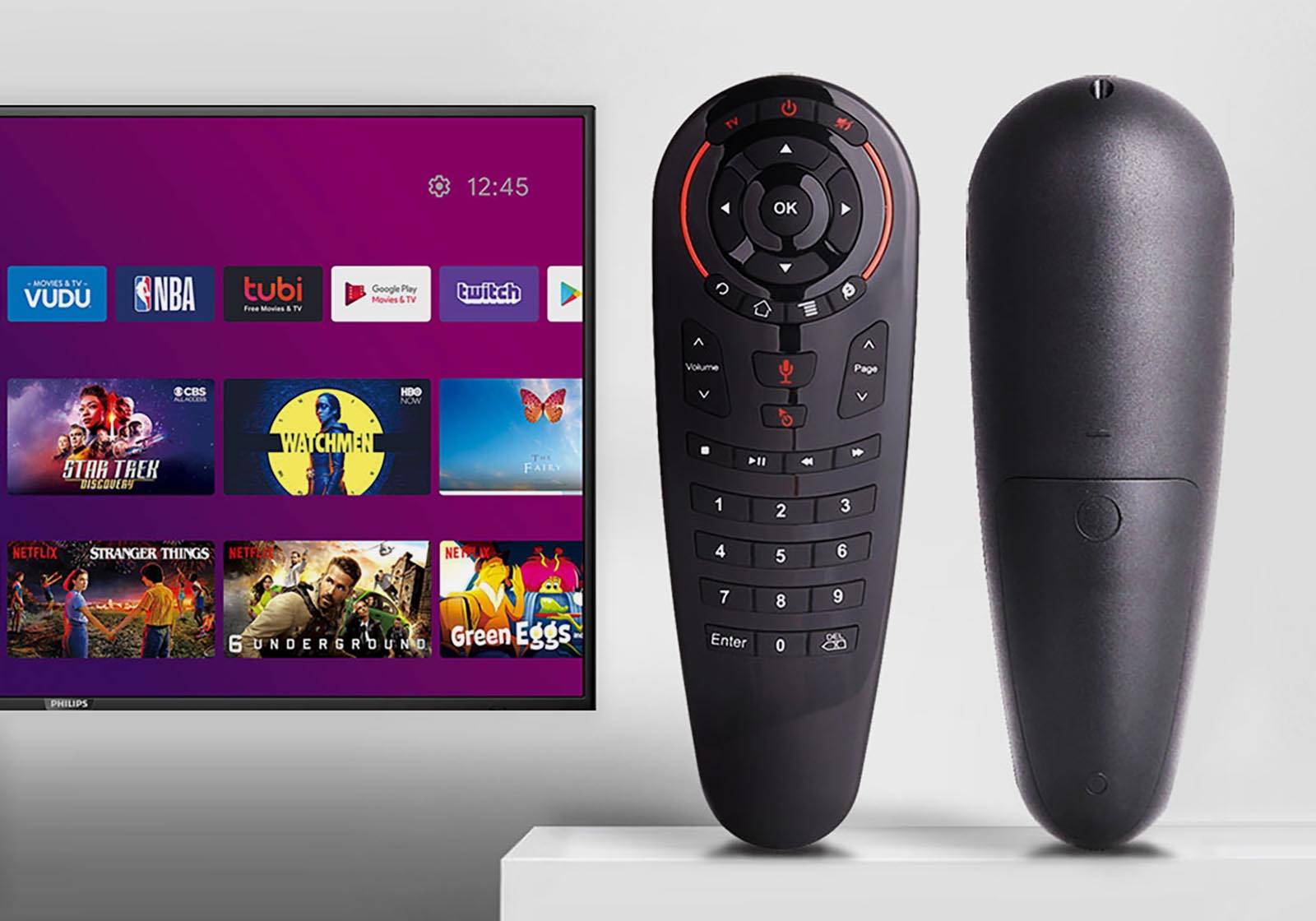

Для чего нужен такой пульт
В первую очередь такие пульты предназначены для телевизионных приставок или Smart-TV. Если с работой на операционной системе Android у гаджета точно никаких проблем не возникнет, то при желании подключить устройство к умному телевизору со своей ОС, могут возникнуть трудности.
Необходимо внимательно изучить спецификации телевизора и убедиться, что он поддерживает подключение сторонних пультов ДУ с отдельным приемником либо поддерживает полноценное управление в ИК-диапазоне.
Кроме этого пульт может управлять любым компьютером на Windows или macOS. В обычных сценариях использования он вряд ли кому-то пригодится, а вот при использовании “системника” в качестве телевизионной приставки – это настоящий мастхэв.
Подобным пультом получится заменить стандартный пульт ДУ для большинства продаваемых сегодня ТВ-приставок.
Устранение конфликта пультов
Периодически настройки ПДУ сбиваются — Ростелекомовский пульт дает команды как телевизионной приставке, так и телевизору. К примеру: нажимаете на кнопку увеличения громкости, параллельно открывается меню или выбирается какой-нибудь канал.
Инструкция по решению проблемы:
- Направьте пульт на приставку, одновременно нажмите и удерживайте в течение 5 секунд кнопки OK и POWER. Если индикатор на кнопке POWER мигнул 2 раза — пульт вошел в режим программирования.
- Выберите первый код из списка: 3220 3221 3222 3223 3224, введите его с ПДУ. После попробуйте нажать на кнопку, вызывающую конфликт команд. Если проблема сохранится — начните заново, используя следующий код.
Реже бывает ситуация, когда сбивается не только пульт от приставки, но и пульт от телевизора. При прибавлении громкости на телевизионном пульте на Интерактивном телевидении — режиме вещания приставки, меняется канал или открывается меню. В этом случае нужно не только сам ПДУ от приставки запрограммировать под один из вышеперечисленных кодов, но и в меню приставки выбрать именно это код:
- Зайдите в «Меню» — «Настройки» — «Системные настройки» — «Пульт ДУ». Выберите набор команд в зависимости от кода, который настроили на пульте от приставки. Если ошибетесь, не страшно, приставка не даст выбрать другой код, ниже покажет актуальный.
- Попробуйте на телевизионном пульте прибавить громкость. Если проблема сохраняется снова заходите в «Пульт ДУ», выбирайте «Разрешить все», настраивайте под другой код. Заходите в «Пульт ДУ», выбирайте этот код.
Набор команд для синхронизации
Шанс, что получится настроить на первом шаге — 80%, так как пульт от телевизора при подобном сбое работает на одном из пяти кодов.
Принцип работы пульта дистанционного управления
Чаще в устройствах применяется одна частотная модуляция (излучения светодиодного элемента), на которую настраивается приемник и пульт. Значения частоты с постоянной амплитудой обычно неизменны — это 36, 38 или 40 кГц (Button, Canon, Pro Black). Редко используются показатели 56 кГц (Sharp, Runva, Doorhan). Изделия компании Bang & Olufsen работают со значением 455 кГц, что относится к редким характеристикам.
Если частота приемника и передатчика не совпадает, пульт будет работать, но снизится его чувствительность. Несколько модулированных пакетов импульсов создают кодированное отправление, а приемник содержит демодулятор (transmitter), схему светофильтров и детектор частот.
Раньше на пульт ставились только основные команды управляемого аппарата, большинство элементов управления располагалось на корпусе бытовой техники. Ситуация изменилась: управлять вентиляцией, воротами, подсветкой, светофорным оборудованием можно только с помощи дистанционного прибора.
Если телевизионный пульт вообще не работает
После того, как вы диагностировали аппаратное обеспечение, вам нужно выбрать решение, подходящее для данной проблемы:
- Замените батарейки, если они разрядились;
- Проверьте работу светодиода, если нет сигнала;
- убедитесь, что внутренние компоненты не были повреждены в результате падения панели.
Для того, чтобы понять, какой метод ремонта выбрать для своей ситуации, лучше всего тщательно проанализировать каждый метод.
Поменять батарейки
Для замены батареек пульта дистанционного управления сделайте следующее:
Откройте защитную крышку блока питания, которая обычно расположена в нижней части задней части шасси.
Выньте старые батареи.
Вставьте новые батарейки
Обратите внимание на столбы блока питания
Сторона минуса должна совпадать с минусом, а сторона плюса должна совпадать с плюсом.
Осторожно закройте защитную крышку.. После того, как все шаги будут сделаны, вы можете продолжать пользоваться устройством
После того, как все шаги будут сделаны, вы можете продолжать пользоваться устройством.
Аккумуляторы для пользователей разряжаются очень внезапно, так что хорошо иметь несколько или даже пакет дома в случае, если те, которые в устройстве закончились.
Проверяем светодиод
Передающий светодиод играет важную роль в работе пульта дистанционного управления. Он полагается на передачу инфракрасного сигнала определенной частоты на специальный приемник в телевизоре. Первое, что нужно сделать, это проверить, не поврежден ли светодиод. Если он поврежден, единственный выход — заменить его. Вам нужно будет пойти на радио обменку или в магазин, специализирующийся на продаже радиокомпонентов, купить тот же самый компонент и припаять его вместо поврежденного.
Диод выглядит нетронутым? Посмотрим, как это работает. Это невозможно сделать невооруженным глазом, потому что человеческий глаз не воспринимает инфракрасное излучение. Некоторые современные гаджеты с камерой могут быть полезны. Это может быть мобильный телефон, смартфон, планшет и т.д. Включите камеру и направьте ее на светодиодный индикатор пульта дистанционного управления. Теперь попробуйте переключить каналы, глядя на экран. Если светодиод работает, то вы определенно увидите световые сигналы при нажатии клавиш на пульте дистанционного управления. Однако, если вы не видите никакой реакции, то, скорее всего, проблема не в легком элементе.
Повреждения внутри устройства
Механические повреждения могут быть скрыты от глаз. Если пульт от телевизора упал и не работает, а внутри что-то висит, есть вероятность того, что он получил закрытую «травму», которая помешала ему работать. В результате падения он мог отсоединиться от провода, упасть, например, с контакта какого-нибудь конденсатора или сломаться проводящий путь. В этом случае устройство необходимо будет полностью разобрать.
Ремонт пультов, получивших повреждения доски или ее компонентов, конечно, лучше поручить профессионалам, но если вы когда-нибудь держали в руках паяльник, вы можете попробовать справиться с ним сами.

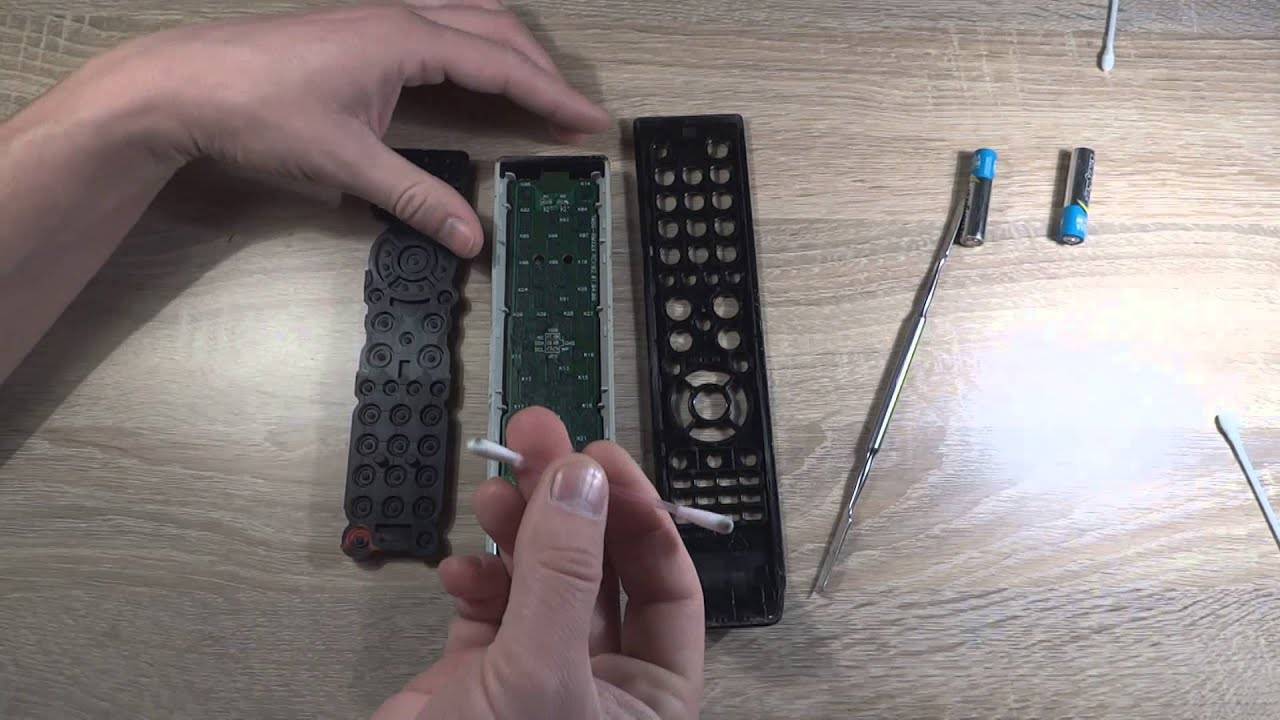

Сначала мы открываем устройство. Вам повезет, если пульт дистанционного управления от телевизора крепится винтами. В этом случае необходимо отвинтить их и отделить части устройства. Если корпус зафиксирован внутренними защелками, вам придется работать немного усерднее.
Нож с тонким тупым лезвием поможет вам разделить детали. Вставьте его между половинками и, слегка сдавливая, разделите их круговым движением. После этого разберите пульт дистанционного управления и тщательно осмотрите плату на предмет повреждений. Для этого используйте лупу. Небольшие дефекты могут быть невидимы невооруженным глазом. Желательно также иметь хорошее освещение в зоне, где будет проводиться инспекция.

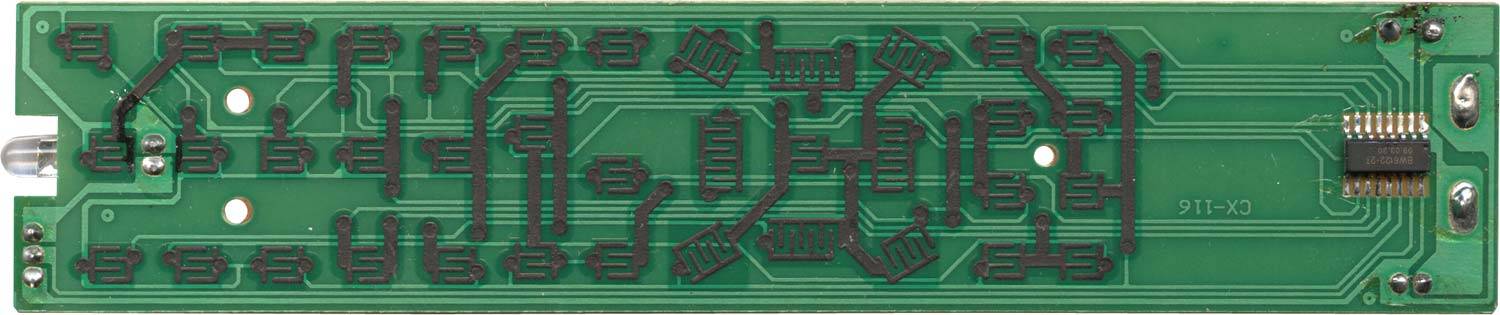

Начните осмотр с клемм, ведущих к батареям. Затем проверьте все рельсы, а затем электрические компоненты. При обнаружении поломки в электрической цепи пульта дистанционного управления отремонтируйте или замените поврежденную деталь. Если чип поврежден, лучше купить новый, чем пытаться его отремонтировать. По крайней мере, так будет дешевле.
Способы решения проблемы
Ремонт элемента ДУ сам по себе не трудный, а вопрос: «Как отремонтировать пульт от телевизора?», известен каждому. Но сегодня решить проблему можно двумя способами:
- Во-первых, можно пойти простым путем и приобрести новую комплектующую к ТВ, марки вашего телевизора. Но покупать желательно исключительно оригинальный девайс у официального представителя производителя, то есть если ТВ – Самсунг, то приобрести нужно у дистрибьютора компании. Иначе дешевый или контрафактный вариант, сломается быстро или попросту, не продержится и дня. Цените свои нервы и средства. Также читайте, как правильно выбрать ПДУ.
- Во-вторых, можно постараться самостоятельно отремонтировать ДУ от телевизора. Процесс ремонта не потребует от вас больших знаний электротехники. Постоянного напряжения в самом девайсе нет, ну кроме батарейки, которая вынимается легко.
Да, проще не замораживаться и купить новый, но сам опыт ремонта – заманчив и будет отличным экспериментом.
Ни одна мастерская по ремонту ТВ не занимается восстановлением этой комплектующей от телевизора. Но если мастер согласится, то стоимость его услуг будет равна – цене нового. Поэтому отремонтировать пульт от Смарт ТВ или старенького LG, проще самостоятельно.
Ремонт – если не повезло
Если предыдущий способ не помог, или вы по неосторожности стерли токопроводящий слой растворителем, пульт все равно можно отремонтировать. Я покажу два способа, причем оба – не особенно сложны
Вариант первый — Чиним пульт с помощью клея Контактол.
Для возврата пульта к жизни нам понадобится токопроводящий клей под названием Контактол. Продается в хозяйственных или автомагазинах. Найти в интернете – не проблема, стоит копейки. Для начала обезжириваем нижнюю (ту, что касается платы) поверхность резиновых кнопок спиртом (уже не страшно – слой все равно стерт).
Токопроводящий клей Контактол. Небольшая колба и средство нанесения. Клея хватит как минимум на несколько пультов
Ни в коем случае не пропускайте процесс обезжиривания, иначе Контактол отлетит через 4-5 дней эксплуатации. Даем кнопкам подсохнуть 20-30 секунд. Прилагающейся кисточкой или обычной зубочисткой наносим Контактол тонким слоем на нужные кнопки. Не надо намазывать с запасом, это не бутерброд с маслом – достаточно совсем чуть-чуть. В ходе работы закрывайте тюбик или колбу с Контактолом – он быстро затвердевает. После чего, даем высохнуть сутки и собираем пульт.
Плюсы:
быстро и легко наносить
Минусы:
- долго сохнет
- Контактол сначала надо найти и купить
- просроченный или некачественный Контактол будет осыпаться
Вариант второй — Чиним пульт с помощью фольги и клея.
Этот способ хорош тем, что не нужно бегать и искать токопроводящий клей. Воспользуемся тем, что есть почти в каждом доме, а именно фольгой (обычной алюминиевой пищевой) и универсальным клеем. Моментальный клей лучше не применять, он твердеет, и кнопка теряет пластичность.
Фольга на кнопках ремонтируемого пульта, отрезанная под размер кнопки и посаженная на клей.
Опять-таки чистим все части пульта от пластификатора и обезжириваем нижнюю поверхность резиновых кнопок. Вырезаем из фольги кружки диаметром чуть меньше кнопки. Наносим клей, даем подсохнуть около 5 минут и плотно прижимаем кружок фольги к кнопке. Собираем пульт.
Плюсы:
- можно пользоваться через уже 10-15 минут
- не требуется искать и покупать токопроводящий клей
Минусы:
долгая и кропотливая работа с клеем и ножницами
Какой способ выбрать, решать вам. Я использовал оба варианта и даже комбинировал их. Оба дают отличный результат, и при качественной работе пульты прослужат как минимум несколько лет.
Что понадобится для создания универсального пульта?
Технология дистанционного управления техникой с мобильного телефона отнюдь не нова. Еще во времена повсеместного распространения инфракрасных портов для сотовых телефонов существовали Java-мидлеты и приложения под Symbian, позволяющие переключать телеканалы.
irRemote — некогда популярная программа-пульт под Symbian
С распространением смартфонов технология ИК-порта, казалось бы, ушла в прошлое. Но быстро вернулась: в мир пришли «умные дома» и «интернет вещей». ИК-порты начали возвращаться обратно в телефоны, потому что мобильное устройство превратилось в единый пульт управления для «умной» бытовой техники.
Впрочем, добавились и новые технологии, более типичные для смартфонов. К примеру, Wi-Fi, при помощи которого современная смарт-техника объединяется в единую домашнюю сеть. С учетом вышесказанного, сделать из смартфона универсальный пульт управления телевизором и другой бытовой техникой очень просто.
Для этого должно быть соблюдено одно из условий:
- Либо в вашем смартфоне должен быть инфракрасный порт (или ИК-модуль, подключаемый к 3,5-мм разъему или microUSB);
- Либо ваша бытовая техника должна иметь встроенные модули Wi-Fi, чтобы сопрягаться с вашим смартфоном.
ИК-пульт для смартфона на 3,5 мм-джек
Далее потребуется установить одно из приложений, представленных ниже. И все —можно подключать к смартфону вашу технику для удаленного управления.
Рассмотрим два лучших приложения для создания универсального пульта. Оба приложения бесплатны, доступны для Android и iOS и поддерживают управление как при помощи ИК, так и по Wi-Fi.
Можно ли починить пульт от приставки
Ремонт пульта от телевизионной приставки схож с восстановлением обычного ПДУ. Единственное, до разборки оборудования и попытки его перепаять, стоит скинуть настройки пульта на заводские настройки.
Инструкция по сбросу или обновлению настроек пульта ДУ зависит от оператора, предоставляющего цифровое телевидение. К примеру, чтобы провести сброс на приборе от Ростелекома, необходимо:
- Навести пульт на ТВ и зажать одновременно кнопки ОК и ТВ.
- Подержать команду две или более секунд.
- Дождаться двойного мигания светодиода.
- Ввести цифры 977. При этом лампочка Power должна мигнуть 4 раза.
Код может меняться в зависимости от модели пульта, телевизора, приставки. Но последовательность действий общая.
Не работают некоторые кнопки на пульте
Иногда некоторые кнопки на пульте дистанционного управления телевизора работают некорректно: каждый раз приходится нажимать их с большой силой. Это также очень распространенная проблема, которую можно решить элементарной очисткой устройства.
Пульт дистанционного управления может быть забит пылью или мелкими частицами бытовой грязи. Кроме того, эти устройства часто заполняются водой, кофе или соком. Липкая слизь, которая собирается под кнопкой, предотвращает контакт между контактами, что приводит к задержке или полному отсутствию сигнала.

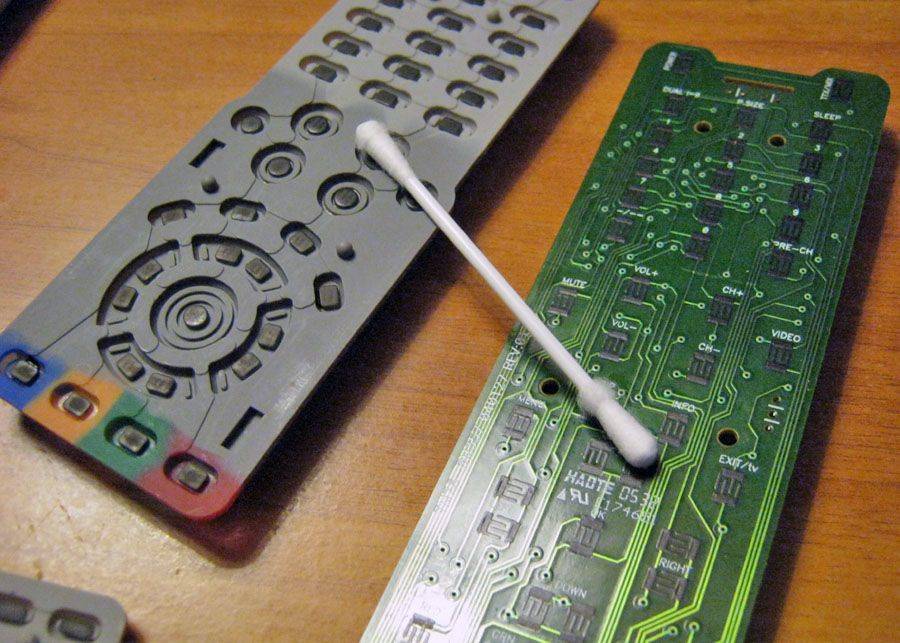

Но как ты можешь сам чинить кнопки с такой грязью? Очень просто: устройство необходимо разобрать и почистить.
Извлеките батарейки.
Ослабьте соединительные винты пульта дистанционного управления.
Осторожно отсоедините две части корпуса друг от друга. Если что-то беспокоит вас, не заставляйте его, но взгляните на устройство еще раз, вы, возможно, пропустили некоторое соединение исправления (часто винт может быть скрыт под батареями, например)
Если корпус имеет специальные защелки, откройте их плоской отверткой, вставленной в планку, соединяющую две части панели RC.
В руках должны быть 2 части тела, внутренняя контактная резинка и микрочип.
Внимательно и медленно проверяйте каждый компонент. Несмотря на простоту прибора, в нем много мелких деталей, поэтому лучше проверить их лупой.
Не действуют самые популярные кнопки
Некоторые кнопки в старых пультах просто стираются от частого использования. А если быть более точным, то стирается проводящее напыление, и пульт при нажатии на истертые клавиши не работает. В этом случае отремонтировать старенький пульт тоже можно. И сделать это своими руками несложно.
Откройте пульт и возьмите резиновую часть. На кнопки с обратной стороны надо наклеить тонкую фольгу, например, от шоколадки, с одной стороны которой бумага, а с другой – металлическая фольга. Наклеивать ее надо силиконовым клеем, или клеем типа «момент».
Встречается проводящий клей, которым обеспечивает более надежный контакт, но стоит он значительно дороже.
Продаются также комплекты с клеем и кнопками с напылением. Они специально предназначены для того, чтобы делать ремонт пду. На место старых, истертых до основания кнопок надо просто наклеить новые.
Окончательно сломанный или утерянный пульт надо заменить. Купите в магазине универсальное устройство дистанционного управления и пользуйтесь им на здоровье. При желании можно найти пульт, полностью аналогичный вашему, тогда его не надо будет даже специально настраивать.
Вам будет интересно: как почистить пульт от телевизора, ремонт телевизоров своими руками
Преимущества пультов дистанционного управления
Переход на удаленное управление обеспечивает удобство для пользователя, т. к. не нужно передвигаться по жилищу для включения света, установки параметров микроклимата в помещении. В автоматизированной системе человек может с помощью пульта обеспечить качественную работу дома, не вставая с места.
Дистанционное реагирование успешно работает при удаленности объектов от оператора, например при координации летательных средств, самолетов, авто. Маяки, ретрансляторы, радиостанции связи управляются на расстоянии и не требуют непосредственного присутствия человека.
В играх, таких как Xbox, ранее применялась проводная система связи, но замена на беспроводные пульты дает игрокам больше возможностей.
