Переделка мотоблока в минитрактор

Область применения

Данная машина будет крайне полезной в сельском хозяйстве, ведь с помощью неё можно проделывать широчайший спектр работ, например уборка снега с помощью минитрактора. Поэтому даже старые мотоблоки можно весьма успешно использовать для создания минитракторов, которые вам более чем пригодятся.

Сделать это можно и из нового мотоблока, если считаете, что компактный трактор вам нужнее.

В сельском хозяйстве техника играет очень важную роль. Она и способ передвижения, и превосходный помощник, и тягач, и силач. Поэтому нет ничего лучше, чем частный дом с хозяйством, на котором есть полный автопарк всей необходимой техники. Особенно широко применимы тракторы (например, тракторы МТЗ).

Минитрактор

Они не обязательно должны быть большими и мощными, ведь даже маленький и компактный трактор способен оказать существенную помощь, стать хорошим транспортом и способом перевозки грузов. Словом, применения для подобной техники может найтись сколько удобно, ведь при работе на земле можно придумать практически любые «задания».

Но небольшие тракторы чаще всего применяются именно в качестве транспорта, а также передвижных площадок, на которые можно установить различную сельскохозяйственную технику.

Если оснастить минитрактор ковшом, то получится аналог экскаватора (см. например экскаватор Hyundai), с помощью которого можно копать и разрыхлять землю, что просто необходимо в сельском хозяйстве.

Кроме того, с минитрактором вы сможете даже с удобством выпасать скот, ведь вместо пешего передвижения вы будете ехать верхом на своём стальном коне.

Реально ли сделать минитрактор самому? Если вы не представляете себе, как из мотоблока сделать минитрактор своими руками, то мы готовы вас обрадовать: всё легче, чем кажется. Чтобы вдохновиться, можете посмотреть на то, как сделать минитрактор из мотоблока своими руками видео. Также, предлагаем посмотреть видео про самодельные минитратора – тут.

Переломка и переделка техники — не самый трудный процесс. Кроме того, Вам не обязательно делать самостоятельно абсолютно всё. Существуют специальные наборы, которые позволят вам без проблем превратить один вид техники в другой за небольшой промежуток времени. В такой набор входят следующие детали:

Рама

• Рама со специальным пространством для установки для двигателя
• Педали
• Сидения
• Рычаги для отключения блокировки полуосей
• Руль
• Крылья
• Передняя балка и задняя навеска

Данный набор идеально подойдёт для тех, кто задаётся вопросом, как переделать мотоблок в минитрактор быстро. Но есть немало людей, которые подходят к данной идеи с подлинным энтузиазмом, а потому хотят провести все работы самостоятельно, не используя готовые наборы деталей.

Именно для них расскажем, как самому сделать минитрактор из мотоблока.

Особенности конструкций

Переоборудование мотоблока в минитрактор не требует от владельца оформления технической документации и регистрации транспортного средства в органах ГИБДД. Общей чертой для самодельных конструкций является рама, на которой жестко установлен силовой агрегат, задний мост и узлы управления. При сборке трактора используются готовые узлы от серийных автомобилей и тракторов.

Примером может служить комплект для переоборудования техники Crosser со средней стоимостью от 60 тыс. рублей.

Встречаются более доступные комплекты, которые изготавливаются мелкими мастерскими. В состав наборов входит рама, приводы и механизм тормоза, крылья, а также сиденье и рулевая трапеция. Стоимость комплекта находится в пределах 16-18 тыс. рублей. Плюсом такого набора является универсальность — покупатель дорабатывает его под имеющийся в наличии мотоблок в соответствии со своими предпочтениями.

В качестве силовых агрегатов стандартно используются четырехтактные карбюраторные двигатели с объемом цилиндра до 250 см³ и развивающие до 10-13 л.с. Реже встречаются дизели с близкими характеристиками. Коробки передач имеют до четырех скоростей и связаны с ведущими колесами ременной передачей. В приводе колес применяются шестеренчатые или цепные редукторы. В штатных трансмиссиях часто отсутствует дифференциал.

Устанавливаемая на минитрактор дополнительная пара колес может использоваться для управления направлением движения. Теоретически ее можно оснастить приводом, но схема трансмиссии усложнится. Для реализации полного привода требуется применение шарниров равных угловых скоростей на управляемых колесах и дифференциала. В противном случае полный привод будет ухудшать проходимость и снизит надежность трансмиссии.

В зависимости от предназначения минитрактора выбирается схема рамы. Если трактор используется для пропашных или иных сельскохозяйственных работ, то оптимальной станет замкнутая прямоугольная рама из стального профиля. Рама должна иметь достаточную прочность и выдерживать вес механизмов трактора, а также нагрузки, возникающие в процессе работы.

Если минитрактор предполагается использовать как средство транспортировки, то рекомендуется применение ломаной рамы, состоящей из двух частей. Элементы рамы соединены между собой шарнирным соединением. Сложностью создания такой конструкции становится трансмиссия. Для передачи крутящего момента на ведущие колеса придется использовать карданный вал или размещать двигатель вместе с ведущими колесами на одной части рамы. Второй вариант проще, но не обеспечивает равномерной загрузки колес трактора.

Возможна установка поперечин для задней навески вспомогательного сельскохозяйственного оборудования. Для буксировки прицепов применяются готовые адаптеры или самодельные узлы, созданные с учетом особенностей прицепа.

Делаем минитрактор из мотоблока «Нева» своими руками

Сделав  минитрактор из мотоблока «Нева» своими руками, Вы сведет к минимуму затраты времени и усилий, результатом которых будет появление отличного приспособления, чтобы выполнять всю работу на приусадебном участке. Дополнительно к адаптеру можно докупить: плуг, окучиватель, борону и другие приспособления.

Также можно модернизировать мотоблок в минитрактор своими руками из неиспользуемых частей другой техники. На этот вариант переоборудования уйдет больше времени, но окупится он дешевизной затрат.

Для создания минитрактора из мотоблока «Нева» потребуются следующие компоненты: сам мотоблок, металлические трубы, уголки, листы; два колеса; сварочный аппарат; сиденье для водителя; комплект инструментов.

Пошаговый процесс модернизации мотоблока в минитрактор

Шаг 1. Разрабатываем конструкцию кинематической схемы. Главное в этой схеме — равновесие конструкции, чтобы дополнительные нагрузки не разрушили будущую технику. Эта схема разрабатывается самостоятельно, или же можно использовать готовую схему, с кинематическим изображением минитрактора.

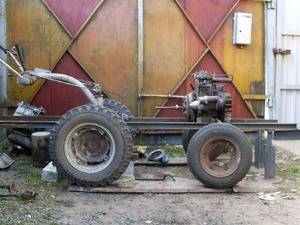

Шаг 2. Изготавливаем раму из уголков и труб

Во время изготовления рамы важно продумать расположение вилки с втулкой, которые обеспечивают поворот прицепа.
Шаг 3. Изготавливаем кузов. Для кузова отличным материалом изготовления будет стальной лист

Высота бортов кузова не должна превышать 30 см.
Шаг 4. Устанавливаем сиденье для водителя.
Шаг 5. Устанавливаем навесное оборудование.
Шаг 6. Проверяем работоспособность изготовленного минитрактора.
Шаг 7. Производим покраску.

Для кузова отличным материалом изготовления будет стальной лист. Высота бортов кузова не должна превышать 30 см.
Шаг 4. Устанавливаем сиденье для водителя.
Шаг 5. Устанавливаем навесное оборудование.
Шаг 6. Проверяем работоспособность изготовленного минитрактора.
Шаг 7. Производим покраску.

Один из таких вариантов, по созданию минитрактора, мы рассмотрим на примере мотоблока «Нева МБ-2с 7,0 PRO». На этом мотоблоке установлен двигатель Subaru EX 21D. Если произвести вспашку приусадебного участка таким мотоблоком, то потом в течении недели будет трудно разогнуться. Во избежание таких последствий переоборудуем мотоблок в минитрактор.

Поскольку у двигателя SUBARU отсутствует выход 12в, то фары установлены для декора. Чтобы их задействовать нужно установить блок батарей или аккумулятор. При вспашке земли не замечается несовершенство и неудобство этой техники. Тестировался этот минитрактор на тяжелой для вспашки земле. И хотя при создании трактора его тяговые характеристики подвергались сомнению, испытания прошли очень успешно.

Также большой плюс этой машины в том, что водитель и передняя часть минитрактора являются дополнительным грузом, что помогает приводным колесам лучше сцепляться с землей. Установленные рычаги: рычаг газа — справа, рычаг разблокировки полуосей — слева. Для подъема навески используется звездочка, диаметром 150 мм. Выводится велосипедной цепью на рычаг или ручной домкрат.

Установленные колеса от «Волги», были найдены на свалке, предварительно почищены от ржавчины и покрашены. Расположение педалей подобно автомобильным: правая педаль — тормоз, левая педаль — сцепление. Скорости переключаются при помощи рычага. Установлены колодочные тормоза, взятые от мопеда «Рига-7».

Принцип работы педали сцепления такой же, как у мотоблока: при нажимании минитрактор едет, если отпустить — то останавливается. К рычагу левого подлокотника выведен трос, который разблокирует оси. Он используется при необходимости поворота. Особые нюансы при поворотах направо или налево отсутствуют. В правом подлокотнике размещен рычаг газа. Рычаг подъема навески располагается под сиденьем.

Износ ремня привода на редукторе такой же как у мотоблока. Сумма веса водителя и передней части трактора равна 100-110 кг, что удерживает перед минитрактора от поднимания при заглублении плуга. Величина обрабатываемой колеи сохраняется с мотоблочной — 630 мм. Проблемы с устойчивостью возникают, если вспашка уходит на глубину более 20 см.

Этапы проведения работ по переоборудованию техники

Подготовка инструментов и кит-набора

Начиная переделку минитрактора из мотоблока своими руками, следует продумать вопрос, связанный с расположением двигателя. Если силовой агрегат будет находиться сзади за креслом водителя, то такая установка будет более приемлемой. Это обеспечивает создание более надежного сцепления ведущих колес с грунтом. Вес водителя, который будет увеличивать дополнительное давление на передний мост одновременно с силовым агрегатом, не позволит машине опрокинуться назад при осуществлении пахотных работ на твердой почве.

Вместе с чертежами потребуются и кинематические схемы, которые позволят сделать правильный расчет нагрузки на раму. Одновременно схемы позволяют сделать расчет тягового усилия, которое необходимо, чтобы выполнить все работы на приусадебном участке. Переделка мотоблока в минитрактор начинается непосредственно с подготовки всех необходимых инструментов:

1. Аппарата для сварки.
2. Электродрели либо сверлильного станка.
3. Болгарки.
4. Набора накидных и торцевых гаечных ключей.
5. Отрезных кругов по металлу.
6. Дисков для болгарки, электродов, набора сверл по металлу.
7. Болтов, гаек и шайб.
8. Молотка.
9. Набора отверток.
10. Смазочного материала.

Материалы, включая основные узлы и элементы, которые потребуются для создания самодельного трактора из мотоблока, могут быть следующими:

1. Панель приборов.
2. Рулевое колесо.
3. Колеса (4 шт.).
4. Ступицы передних колес с тормозной системой.
5. Сиденье водителя и его основа.
6. Металлическая профильная труба для изготовления рамы и несущих конструкций.
7. Рулевая штанга.
8. Подножки с педалями.
9. Рулевые тяги.
10. Червячный рулевой редуктор.
11. Емкость для жидкости (тормозной).
12. Коробка передач.
13. Крылья (защита колес).
14. Навесное оборудование.
15. Тормозной цилиндр.
16. Рама.

Элементы данного набора, то есть кит-набор, предназначены для упрощения проведения большого количества различных работ в саду или на огороде. Перед началом переоборудования мотоблока в мототрактор перечисленные недостающие узлы потребуется купить в готовом виде либо смонтировать своими руками.

Принцип переоборудования мотоблока в минитрактор

Начинают переделывать мини-трактор на базе мотоблока обычно с изготовления рамы. Она должна быть металлической. Понадобится разрезать металл, который был заготовлен заранее, на отдельные отрезки нужной длины. Они скрепляются с использованием электросварки или обычных болтов. После сбора рамы можно приступать к монтажу ходовой части. Собирая трактор из мотоблока своими руками, необходимо предусмотреть ширину колеи в зависимости от расположения силового агрегата, который может находиться сзади либо спереди.

Если двигатель будет располагаться в передней части машины, то ширину колеи должны обуславливать базовые колеса мотоблока. Переделывая мотоблок в минитрактор, крепление задних колес к раме производят, используя дополнительную ось. Она может быть изготовлена из трубы определенной ширины. На концах трубы должны быть запрессованы втулки, оснащенные подшипниками. Собирая минитрактор из мотоблока своими руками, на них на последнем этапе сборки устанавливают колеса.

Если самодельный минитрактор будет иметь двигатель, расположенный сзади, то ширину колеи обычно расширяют. Иначе необходимая машине балансировка не будет обеспечена. Предварительно необходимо осуществить съемку с базовых колес с мотоблока и установить их на более широкий мост. Сборка осуществляется таким же образом, как и в варианте с расположением двигателя в передней части. Самодельный мини-трактор из мотоблока должен иметь грунтозацепы, позволяющие улучшать сцепление агрегата с почвой.

Рулевым управлением могут быть рукоятки от мотоблока. В данном случае минитрактор будет напоминать мотоцикл. При движении задним ходом данный вид управления доставит большое количество неудобств. Переделывая мини-трактор из мотоблока, на него лучше установить обычную рулевую колонку. Это позволит сделать более удобным движение задним ходом. Установку водительского сиденья осуществляют на салазки, которые приваривают к раме.

Самодельные минитрактора

Идеально подходят для обработки небольших площадей. Собрать их может практически каждый, кто разбирается в технике даже на минимальном уровне.

Как сделать минитрактор из мотоблока Нева

Сначала приобретаем сам мотоблок, на который уже заранее смонтирована зацепка, заводская или в виде самоделки. Тогда можно будет присоединить прицепы с кузовом, на которых легко транспортируется груз, вне зависимости от размеров. Есть и другие дополнительные детали, придающие комфорта при использовании:

1. Педали тормоза и газа.
2. Сиденье.
3. Автомобильный руль.

Объем мотоблоков «Нева» обычно находится в пределах 6-8 литров. Потому мини-трактор с такой основой требует минимального количества доработок.

Если есть электросварка и болгарка вместе с дополнительными инструментами, самосвал можно создать собственными силами. Главное – придать специальную конструкцию креплению рамы, и сделать так, чтобы минитрактор из мотоблока мог наклонять прицеп, поворачивать его. Органы управления у данных устройств дублируют друг друга, потому мотоблок можно использовать отдельно, просто разобрав маленький трактор.

Самодельный минитрактор из мотоблока «Зубр»

Из необходимых деталей:

• Рама.
• Цилиндр с тормозом.
• Подножные механизмы, педали.
• Колонка руля, в комплекте с тягами.
• Балка впереди, соединяется со ступицами и дисками для тормоза.
• Крылья в задней части.
• Задняя навеска с ручным подъемником.

Последний шаг – совместная сборка, при использовании молотка и дрели, гаечных ключей с аппаратом для сварки. Дополнительно впереди устанавливаются колеса. Двигатель крепится к раме во фронтовой части, поэтому во время работы минитрактор сохраняет баланс. На одной оси со шкивом на заднем мосту техники располагается вал отбора мощности. Ременная передача помогает передавать усилие от одной части к другой. Натяжение ремней и регулировка облегчатся, если крепление мотора будет плавающим.

Минитрактор на базе мотоблока МТЗ

Данный мотоблок имеет одно отличие от других стандартных моделей – оснащение двухцилиндровым дизельным двигателем. Это приводит к тому, что центр с тяжестью оказывается впереди, когда устройство активно работает. Из-за чего рабочий процесс заметно усложняется. Но можно устранить проблему, действуя следующим образом:

1. Используем режим работы с косилками.
2. Площадка впереди демонтируется в полном объеме.
3. Ее заменяет колесо из передней части мотоцикла, для чего используем болты. В это же время ставится руль управления.
4. В верхней части рамы располагается ниша, куда устанавливается рулевая тяга. Сюда надо закрепить и тягу регулировочную, тогда конструкция получит прибавку к прочности и твердости.
5. Электросваркой соединяем площадку и крепление для места водителя.
6. У двигателя должна находиться дополнительная площадка, куда ставится гидрораспределитель с аккумулятором.
7. Заднюю часть соединяем с дополнительной рамой из металла, для системы гидравлики.
8. Переднее мотоциклетное место идеально для расположения ручного тормоза.

Получим компактный мини-трактор с тремя колесами.

Минитрактор из мотоблока Агро

Как и всегда, заранее готовим несколько основных деталей – это рулевое управление и тормозная система, дополнительные колеса, гидравлическая система. Гидравлика нужна, чтобы система нормально работала в комплексе с навесным оборудованием. Дополнительные колеса легко взять у обычного автомобиля.

В случае с мотоблоком Агро понадобятся дополнительные действия по усилению ведущей полуоси вместе с колесными редукторами. Допустим вариант, когда двигатель у устройства располагается позади. Тогда нагрузка будет распределяться максимально равномерно.

Минитрактор с мотоблока Кентавр своими руками

Мотоблоки Кентавр относятся к разновидностям профессионального оборудования, предназначенного для выполнения сельскохозяйственных работ. Потому в итоге мини-трактор будет обладать высокой производительностью.

Ключевым узлом становится двигатель, с мощностью до 9 лошадиных сил. Надо использовать металлический профиль, чтобы изготовить раму для этой конструкции. Устанавливаем сиденье вместе с колесной парой. Допустимо дополнительное оснащение в виде прицепа, который помогает перевозить малогабаритные грузы. Другими полезными дополнениями можно назвать однолемеховые плуги и отвалы.

Инструкция по изготовлению агрегата

Определившись с моделью мотоблока, можно приступать к его модернизации. Эта инструкция будет полезной для владельцев агрегатов «Кентавр», «Агро», а также «Зубр».

Создание рамы

Это основной элемент конструкции минитрактора и именно с его изготовления следует начинать. Благодаря удлинению рамы, на нее можно установить дополнительную пару колес, сиденье и рулевое управление. Для изготовления рамы потребуются металлические трубы, швеллер и уголок. Размер сечения заготовок принципиального значения не имеет. Главное, чтобы рама не деформировалась от нагрузок.

Утяжеление всего агрегата пойдет ему на пользу, ведь сцепление с грунтом улучшится. Весь материал необходимо разрезать в соответствии с требуемыми размерами и затем сварить из них прямоугольную конструкцию. Для ее усиления стыки можно дополнительно укрепить посредством болтовых соединений.

Ходовая часть

Изготовление этого элемента агрегата следует начать с установки передних колес. Для этого потребуются две ступицы с тормозами, которые закрепляются на отрезке металлической трубы. Строго по центру этой оси необходимо просверлить сквозное отверстие. Оно требуется для крепления к поперечному переднему элементу рамы.

Следующим шагом станет установка редуктора, оснащенного червячной передачей. Он должен быть соединен посредством рулевых тяг с передней осью. После этого можно переходить к монтажу рулевой колонки. Задняя ось агрегата устанавливается на подшипники, предварительно впрессованные в стальные втулки. Кроме того, на ней крепится шкив для передачи колесам крутящего момента от силовой установки.

Монтаж двигателя

В большинстве случаев на самодельных минитракторах силовая установка располагается спереди. Для этого к раме привариваются специальные крепления. Переднее расположение двигателя позволит уравновесить навесное оборудование. Передача движения на колеса осуществляется благодаря ременной передаче. Чтобы была возможность хорошо натянуть ремень, следует все элементы крепления сделать регулирующийся

Кроме этого при монтаже силовой установки необходимо особое внимание уделить шкивам, которые должны располагаться соосно друг другу

Дополнительное оборудование

Когда силовая установка закреплена на раме, остается выполнить лишь несколько шагов. В первую очередь монтируется тормозная система и обязательно проверяется надежность ее работы. После этого следует заняться установкой гидравлики для работы с навесным оборудованием и закрепить сиденье. Для защиты двигателя и других механизмов агрегата, стоит изготовить из тонкого листового металла кожуха. Когда прибор собран, он должен пройти обкатку. Если проблем не возникло, можно проверить его работу под нагрузкой.

Описание

Человеческая мысль не стоит на месте и постоянно развивается. Для облегчения своего труда многие фермеры принимают решение о необходимости покупки мотоблока, который не только позволяет быстрее обработать землю, но и эффективнее справиться с работой. Но просто ходить за мотоблоком тяжело, потому что необходимо прикладывать усилия, чтобы маневрировать с ним. А это сказывается на общей результативности, поэтому некоторые умельцы придумали переделывать мотоблок МТЗ в минитрактор.

Положительных моментов сразу стало больше. Теперь не надо ходить за агрегатом, а можно с удобством сидеть на сидении и только управлять рулем. Маневренность стала больше, так как не зависит от прилагаемой фермером силы. По дорогам общественного назначения ездить нельзя, но до поля или домой окольными путями добраться можно. А возможность подсоединять прицеп и транспортировать грузы просто неоценима.

Устройство мотоблока и минитрактора

У мотоблока и минитрактора достаточно много общих конструктивных черт, что и позволяет спокойно переоборудовать одно устройство в другое. Но, все-таки, это два разных технических агрегата, что будет понятно из описания их технического устройства.

Мотоблоки Кайман, Патриот, Техас, Прораб, Викинг, Форза состоят из нескольких основных рабочих узлов:

• Силовой агрегат. В конструкции мотоблоков могут использоваться 2-тактные и 4-тактные двигатели. При этом, отличаться они могут и по типу используемого топлива – бензин или дизель. Есть модели, которые работает на электричестве. Мощность мотора может быть различной, до 10 л.с.
• Органы управления. В основном, все основные кнопки и рычаги управления располагаются на рукоятке управления, чтобы оператору было легче управлять устройством.
• Трансмиссия. Различают несколько разновидностей: зубчатая, зубчато-червячная, ременно-зубчато-цепная и гидрообъемная.
• Ходовой часть. В этом качестве используется обычная колесная база в виде двух колес.
• Системы присоединения дополнительного оборудования. Агрегация навесного оборудования осуществляется на специальный кронштейн, а в некоторых устройствах – на вал отбора мощности.

Минитракторы имеют схожую конструктивную структуру, включая в себе те же основные элементы, но не много отличаясь в технических характеристиках этих рабочих узлов. Устройство минитрактора российского, китайского и белорусского производства, будет выглядеть следующим образом:

• Двигатель. В комплектации минитракторов предусмотрено использование бензиновых и дизельных двигателей. Мощность первых может достигать 18 л.с., а дизельные моторы могут иметь мощность от 12 до 50 л.с.
• Трансмиссия. Современные агрегаты оборудованы фрикционным сцеплением, где вращающий момент возникает в результате трения ведущих и ведомых компонентов сцепления.
• Ходовая часть. В основном, в минитракторах используется колесная база, состоящая из четырех колес. Встречаются агрегаты, работающие на гусеницах.
• Органы управления. Основное управление минитрактором осуществляется с помощью руля, но на приборной панели располагаются и иные рычаги и кнопки.
• Система агрегатирования. К минитрактору Уралец, Кубота, Булат 120, Янмар, Беларусь 132н можно цеплять любое навесное оборудование. При помощи вала отборной мощности, данный агрегат способен работать с активными устройствами – косилкой, фрезой и т.д.

Наверно главным отличием минитрактора от мотоблока является то, что в его конструкции предусмотрено водительское кресло, за которым человек и осуществляет все управление.

Именно данное обстоятельство и заставляет различных энтузиастов пытаться переделать свои мотоблоки в полноценные минитракторы, чтобы было более удобно ими управлять. Кроме того, переделанные мотоблоки будут показывать куда более высокую производительность, чем до процесса переделки.

Как собрать минитрактор своими руками на базе мотоблока Нева — чертежи и схемы

Наличие мотоблока значительно упрощает обработку почвы. Но следить за ним во время работы не всегда удобно. Учитывая, что многие модели обладают достаточной мощностью, их владельцы стараются улучшить конструкцию. Даже профессионалам будет полезно знать, что из мотоблока Нева собрать минитрактор не так уж и сложно. Чертежи и схемы для этого послужат основой для создания надежного и многофункционального агрегата.

Общие рекомендации

На первом этапе нужно определиться с оптимальной моделью силового агрегата. У него должно быть достаточно мощности, чтобы приводить в действие самодельную раму. Лучше для этого использовать модель Нева МБ-23С 9.0 ПРО. Его четырехтактный двигатель мощностью 9 л.с обеспечит тягу, необходимую для обработки земли с помощью навесного оборудования: культиватора, плуга и т.д.

Мотоблок Нева МБ-23С 9.0 ПРО

Если доступна модель с меньшей мощностью, вы можете сделать переходник вместо полнокадрового, как описано здесь. Он будет менее функциональным, но повысит комфорт мотоблока.

Что нужно для изготовления полноценного минитрактора? Давайте сначала рассмотрим его основные компоненты.

• Рамка. Изготавливается из подручного металлолома. Поворотный механизм. Самая простая дисковая тормозная система. Элементы сиденья и кузова. Насадка для крепления фурнитуры, рычажная система для работы.

Большинство комплектующих можно приобрести в пунктах приема металлолома или на станциях автосервисов

В этом случае необходимо обратить внимание на качество и отсутствие брака

Во-первых, они определяются с функциями, которые должен выполнять минитрактор от мотоблока. Чаще всего выбирают универсальную схему, предполагающую обработку земли и транспортировку грузов. Для второго варианта вам понадобится прицеп, который вы можете сделать самостоятельно или купить уже готовую модель.

Чертежи

Общая кинематическая схема

Кинематическая схема составляется для правильной стыковки всех составляющих конструкции. В нем обязательно подробно описаны стыки вала мотоблока с колесной парой. Желательно, чтобы трансмиссия была на задней оси, чтобы трактор имел лучшую проходимость.

важно, чтобы все детали минитрактора были подобраны правильно. При необходимости возможно проведение их модернизации — обработки на токарном станке

Следует помнить, что срок эксплуатации и эксплуатационные характеристики будущего трактора будут напрямую зависеть от качества комплектующих.

При выборе схемы рисунка следует обратить внимание на поворотный механизм. Этот узел бывает двух видов

• Перелом тела. Он отличается надежностью, но при этом рулевая колонка должна располагаться точно над узлом. Мини-трактор, построенный по этому принципу, будет иметь небольшую маневренность на поворотах. Установка рулевых тяг. Их установка потребует больше времени и заводских комплектующих. Но при этом можно будет выбрать место установки мотоблока (на переднюю или заднюю ось), причем угол поворота также значительно увеличится.

Выбрав оптимальную схему, можно приступать непосредственно к изготовлению агрегата.

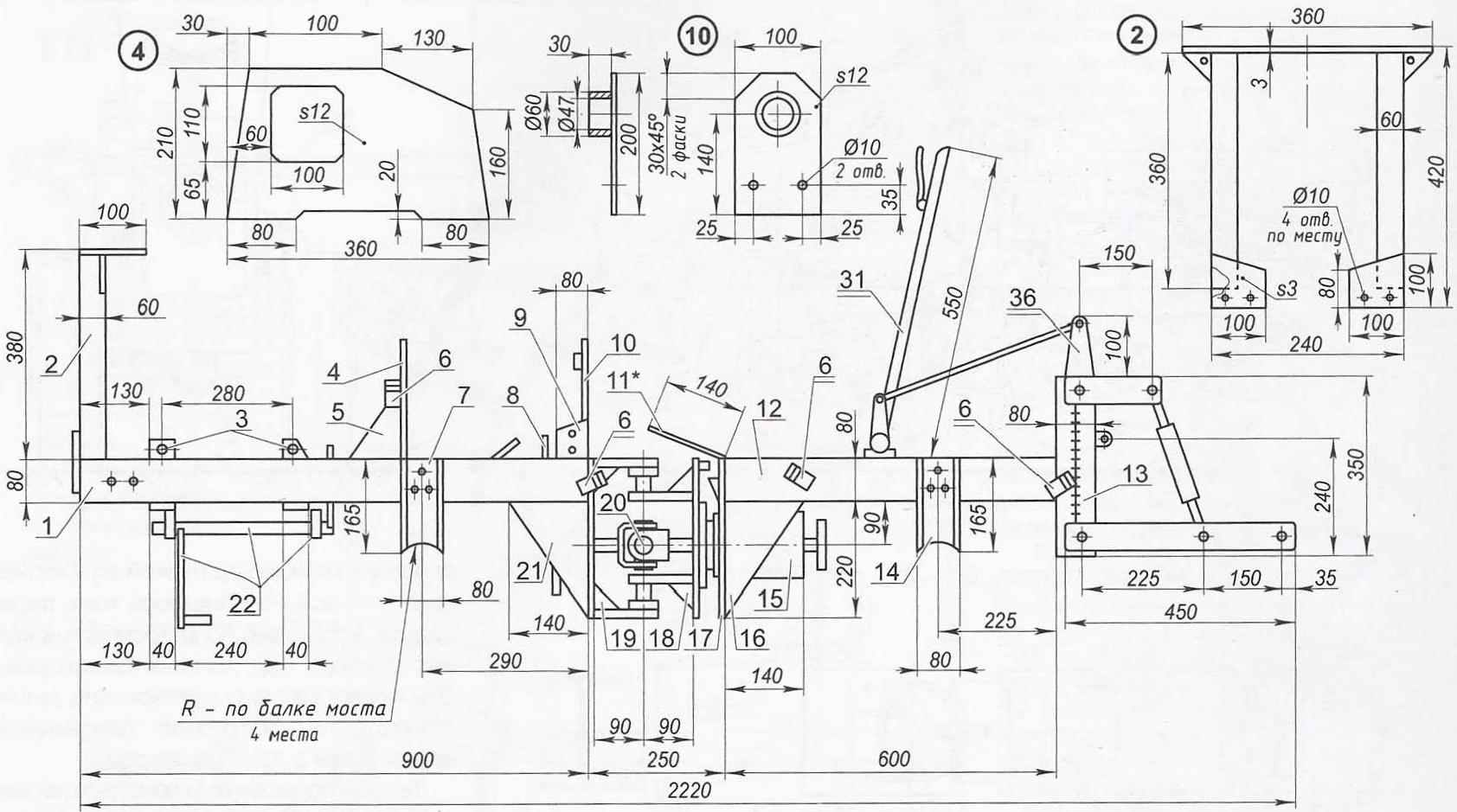

Мини-чертеж шасси трактора

Делаем раму

Для самостоятельной сборки конструкции вам понадобится минимальный набор инструментов и аксессуаров. Последние лучше всего выбирать исходя из схемы и, при отсутствии комплектующих, вносить изменения в чертеж с учетом параметров заменяемых комплектующих.

• Ламинированный металл для изготовления каркаса. Используются квадратная труба, уголки и швеллеры. Для изготовления корпуса рекомендуется использовать стальной лист толщиной 1,5 мм. Готовые детали подвески и качелей. Сварочный аппарат, электроды, болгарка, дрель, измерительный инструмент.

По подготовленной кинематической схеме и сборочным чертежам изготавливается рама минитрактора. По окончании этого этапа необходимо провести пробную установку мотоблока. Затем устанавливаются элементы подвески — ступицы и колеса. Тягу необходимо закрепить на переднем мосту. Завершающий этап — установка мотоблока и места водителя.

Далее следует проверить работоспособность получившегося накопителя. Испытания могут потребовать незначительной регулировки рулевого управления и регулировки углов установки колес. Только после этого можно будет установить аксессуары и проверить минитрактор в поле.

На первый взгляд кажется, что изготовление такой конструкции нецелесообразно — переходник имеет не меньшую комфортность. Однако при движении по вспаханному полю сцепление колес будет недостаточным, что приведет к формированию всего устройства. Именно поэтому при больших объемах работ рекомендуется использовать минитрактор, рабочие характеристики которого на порядок выше, чем у штатного адаптера.

Как сделать раму

После подготовки инструментов и комплектующих, необходимых для создания минитрактора, приступают к «перекройке» рамы мотоблока, чтобы, в соответствии с чертежом, приспособить её под дополнительную пару колёс. Платформу будущей самодельной машины можно сделать цельнометаллической или переломной с использованием швеллеров или профильных металлических труб. Продольные и поперечные лонжероны сделать несложно – их нарезают болгаркой и соединяют электросваркой или крепёжными элементами. Для большей надёжности болтовые соединения комбинируют с дополнительной проваркой швов.

При трансформации культиватора в минитрактор часто используют именно переломку, состоящую из двух независимых полурам, соединенных между собой при помощи шарниров. Благодаря такой конструкции все четыре колеса трактора почти всегда контактируют с грунтом, и практически не происходит их вывешивание при эксплуатации самоделки по неровной поверхности или скользкой дороге. Это позволяет повысить устойчивость минитрактора из мотоблока, улучшить его маневренность и проходимость при осуществлении пахотных и транспортных работ.

К переднему или заднему участку подготовленной рамы монтируют по схеме навесное устройство, которое позволит трактору сделать возможной работу со вспомогательными устройствами. Можно сразу сзади приварить фаркоп для буксировки прицепа — это ещё больше расширить функциональные возможности самодельного мототрактора, полученного из мотоблока.

Авито минитрактор своими руками с двигателем от мотоблока. Монтаж двигателя и гидравлики

Самым выгодным вариантом для переделки мотоблока в самодельный трактор считается одноцилиндровый дизельный мотор с водяным охлаждением — такой обычно ставят на китайские мотоблоки марки Скаут, Зубр и российскую Неву. Одноцилиндровый дизель экономичен, поэтому эксплуатация произведённого на его основе минитрактора не будет накладной. Его, как правило, размещают на передней части рамы, что позволяет небольшому трактору поддерживать оптимальное равновесие во время эксплуатации с дополнительным инструментарием. На месте расположения мотора устанавливают систему крепления, которую лучше сделать «плавающей» (скользящей), чтобы упростить регулирование и натяжение ремней.

Передачу усилия от мотора к задним колёсам самодельного трактора организовывают при помощи ременной передачи. Раздаточную коробку ВОМ, как и коробку передач, можно использовать со списанного автомобиля ГАЗ-53. Силовой агрегат самоделки монтируют таким образом, чтобы шкив ВОМ располагался в одной плоскости со шкивом, размещённым на задней оси минитрактора. Заодно намечают место для расположения педали сцепления. Ременную передачу закрывают защитным чехлом, чтобы избежать соскальзывания в процессе работы и сделать её срок службы более продолжительным. После завершения основной работы на самодельный минитрактор с двигателем от мотоблока устанавливают гидравлический подъём. Комплект гидравлики переделки должен включать масляный насос, бачок для масла, гидроцилиндр и распределитель. Все составные части системы соединяются гибкими маслостойкими шлангами. Желательно, гидравлику сделать с плавающим режимом — это обеспечит полноценную работу навески мототрактора.
