Как сделать металлический стол самостоятельно

Простая и полупрофессиональная модели столов

Основой простого варианта служит жесткая столешница, к которой крепятся вертикальные стойки. Снизу на высоте 20 см от уровня пола к ножкам привариваются поперечное усиление. К основной раме приваривается столешница, в которой предусмотрены пазы для струбцин и кронштейн сварочного кабеля. Ниже рабочего горизонта крепится горизонтальный лист, который будет служить в качестве поддона для сбора мусора. В боковой части стола можно предусмотреть набор вертикальных полок для комплектующих и расходников. Здесь же ставится емкость с водой.

Полупрофессиональный стол сварщика комплектуется дополнительным оборудованием. Благодаря более широкой оснастке сварщик сможет выполнять и другие операции: сверление, шлифование, фрезерование и т.д. Системы, обеспечивающие принудительную циркуляцию воздуха, тоже могут встраиваться в стол. Опорные стойки конструкции крепятся к столу, а столешница делается вращающейся. Это обеспечивает максимум удобства и высокую устойчивость стола при работе с тяжелыми заготовками. Комплектацией предусмотрены тиски и дополнительные струбцины. Инвертор устанавливается на отдельной поворотной площадке.

Гнутый каркас

Для изгибания труб понадобится трубогиб и шаблон (плаз), вычерченный на листе фанеры контур детали, которая должна получиться. Изгибаемую трубу нужно периодически прикладывать к этому шаблону, сравнивать с ним, так можно изготовить несколько одинаковых элементов. Вот несколько секретов, которые помогут изогнуть профильную трубу:

самодельный трубогиб можно изготовить из старого автомобильного тормозного диска, закрепив сбоку штырь из стального прутка, который будет служить упором;
трубу необходимо заполнить мелким речным песком и заткнуть концы пробкой;
в месте изгиба ее желательно нагреть докрасна паяльной лампой.

Монтаж слесарных тисков на верстак

Закрепить тиски на слесарный верстак, задача вроде не сложная, но есть свои нюансы. Первый шаг, это рассчитать и просверлить отверстия для крепления. Проверти, что они нормально проходят в тисках и столешнице. Для того, чтобы обеспечить некоторую дополнительную защиту от повреждения рабочей поверхности стола, подложите кусок стальной пластины выше и ниже поверхности стол. В данном случае использовалась 75мм оцинкованная сталь, которую разрезают с биметаллической пластинкой до 165мм кв. После того, как все отверстия просверлены ложите верхнюю пластину в нужном положении, и вставляете боковые болты через шайбы, затем затягиваете нижние болты.

Источник фото www.davidfindlay.com.au/mounting-a-vice-to-a-rack-it-work-bench/

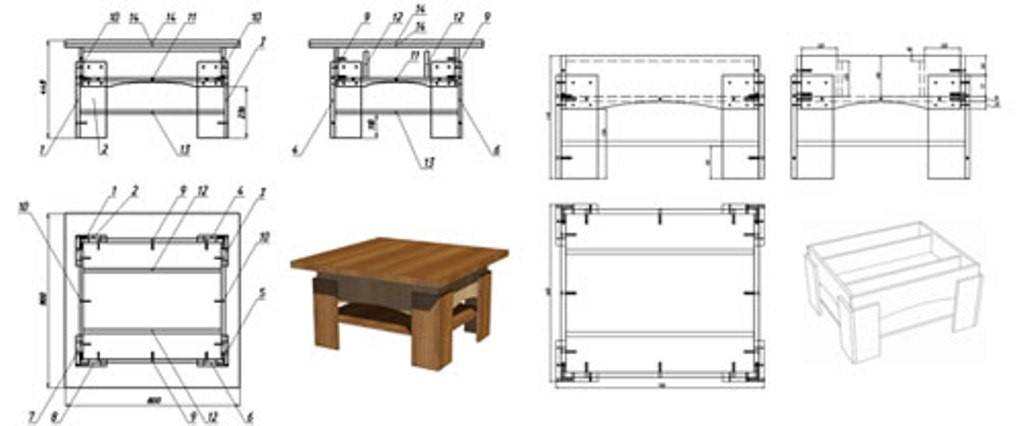

Трансформер для дома

Удобный и функциональный столик своими руками – это возможно! Главной особенностью этого предмета мебели является то, что он способен раскладываться и увеличиваться в размерах примерно в 2 раза. Преимущества очевидны: стол можно расположить в маленьком помещении, он является многофункциональным и не займет много места.

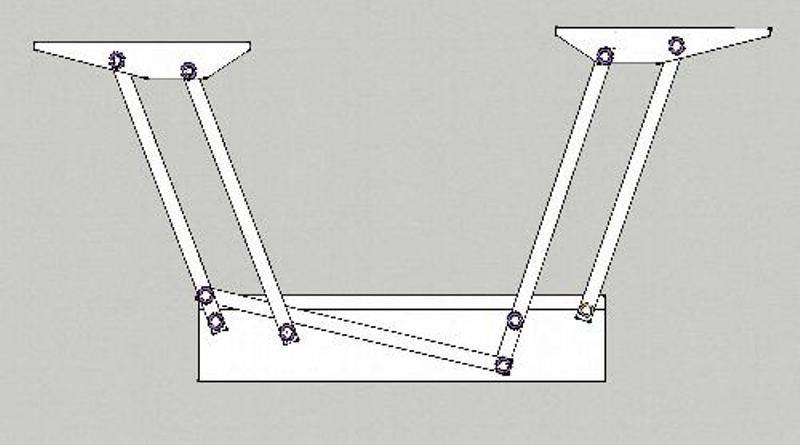

Внутренняя часть мебели состоит из профильной трубы 20х20 мм, которая представляет собой систему трансформации. В качестве осей вращения используются болты диаметром 8 мм, подъемные элементы представляют собой газовые лифты для мебельных фасадов. А внешний корпус изготовлен из мебельного МДФ.

Для создания раскладных систем потребуется:

Профтрубы разного размера: 20х20 – 4 пог. м, 50х25 – 1,2 пог. м;
Болты – 18 штук: 8х120 – 6 шт., 8х60 – 2 шт.; 8х50 – 2 шт., 4х20 – 8 шт.;
Полоска 20х4 – 1 пог. м;
Гайки М8 – 26 шт.;
Шайбы 30х8 – 24 шт.;
Газовый амортизатор 120-140 N– 4 шт.;
Стяжные болты – 12 шт.;
Угол 25х45 см – 0,06 пог. м;
МДФ – до 0,4 м.

Мебельная фурнитура:

саморезы – 32 шт. 4х30 и 8 шт. 4х16;
еврошурупы – 32 шт.;
двойные уголки – 4 шт.;
эксцентриковая стяжка – 16 шт.;
болты: 6х30 – 2 шт., 6х20 – 8 шт., 6х15 – 4 шт.;
футорка 6х13 – 12 шт.;
ДСП светлого оттенка 16 мм – 2 кв. м;
ДСП – темного оттенка 16 мм – 2,70 кв. м;
шарниры – 3 шт.

Заказать нужное количество ДСП можно на мебельном производстве, там его порежут на подходящие части, приклеят кромку. Сделать это можно и своими руками с помощью электролобзика или ножовки. То же касается ленты: ее можно приклеить дома с помощью утюга. Защитить ДСП от сколов на поверхности поможет монтажная лента

Особенно это важно при распиле ламинированного ДСП

Ход работы

Перед созданием конструкций из металла своими руками нужно провести тщательную подготовку. Только после адаптации чертежа, приобретения необходимых материалов и инструментов можно приступать к сборке:

Трубы размечают, затем распиливают в соответствии со схемой. Самые простые конструкции собирают из одного длинного, 4 коротких элементов и 4 ножек.
Каркас стола создают при помощи сварки либо болтов, все углы конструкции должны быть прямыми. После этого монтируют распорки.
Швы зачищают, покрывают слоем антикоррозийного состава.
На готовый каркас устанавливают столешницу из досок или плиточных материалов. Поверхность тщательно обрабатывают шлифовальной машинкой.
Столешницу фиксируют при помощи шурупов. Для этого предварительно в металлической раме просверливают отверстия.

Поэтапное изготовление стола из эпоксидной смолы, возможности декора

Таким же способом можно изготовить стулья своими руками. Если металлическая конструкция будет стоять в помещении, на кончики ножек надевают специальные резиновые насадки, которые защитят напольное покрытие от царапин.

Сделать разметки и распилить профильную трубу в соответствии со схемой

Сварить каркас стола

Зачистить швы и покрыть конструкцию антикоррозийным составом

Обработать поверхность столешницы шлифовальной машинкой

Установить столешницу на каркас и зафиксировать шурупами

По аналогии из профильной трубы можно изготовить и стулья

Специальные резиновые насадки для ножек защитят напольное покрытие от царапин

Требования к конструкции

Прежде, чем приступить к разработке чертежа, следует ознакомиться с требованиями, которые предъявляются к такого рода конструкциям. Среди них:

обязательное наличие вытяжки. Она не должна мешать выполнять работу и в то же время эффективно отводить газы, образуемые в процессе сварочных работ;
по левую сторону от сварщика устанавливается приточный вентилятор на высоте порядка 1,3-1,5 метра;
нужно предусмотреть медные кант на сварочном столе. Он необходим для быстрой очистки электродов;
под инструменты и комплектующие устанавливается несколько ящиков и навесных полок;
крепления для заземления;
устанавливается достаточно мощный светильник, обеспечивающий хорошую видимость во всех зонах рабочего стола.

При монтажных работах запрещается использовать горючие материалы или комплектующие с высоким содержанием вредных примесей. При нагревании они будут выделяться в воздух и мог стать причиной отравления сварщика. Конструкция стола может быть максимально простой (ровная поверхность на четырех ножках) или более сложной – с дополнительными приспособлениями и зажимами. Выбор зависит от периодичности использования рабочего места и сложности выполняемых операций.

Журнальный столик с металлическим каркасом

Представленный здесь столик сделан не с нуля, это просто пример, как сделать и закрепить деревянную столешницу на металлический каркас. Этот металлический журнальный столик превратился из забытой находки в комиссионном магазине в функциональную мебель после того, как стеклянная столешница была заменена на деревянную поверхность, усиленную снизу крестообразным креплением. В сочетании с рамой ржавого цвета столешница отлично смотрится на фоне красновато-синего плиточного пола.

Если интересно, как это все было сделано, читайте на сайте, ссылку найдите ниже под фото.

Источник фото: www.younghouselove.com/its-here-and-thats-back/

Требование к сварочному столу

Любой столик, предназначенный для сварочных работ, кроме удобства должен обладать еще и полной безопасностью для сварщика, так как при работе используется ток высокой силы с довольно большим напряжением. Для этого его конструкция должна отвечать следующим требованиям:

Над столом обязательно должна быть оборудована принудительная вытяжка для отвода сварных газов и пыли из зоны проведения сварных работ на улицу.
Вытяжной вентилятор рекомендуется устанавливать улиточный, на небольшой высоте от пола.
По возможности окантовку столешницы желательно сделать из медной полосы. На ней очень удобно сбивать обмазку для электрода при зажигании дуги.
Обязательно установить местную подсветку зоны работы. Напряжение для подсветки рекомендуется использовать напряжением 36 V, для этого специально используется понижающий трансформатор.
Под столешницей должны быть полки или специальные кассеты для хранения электродов и различных вспомогательных инструментов (металлическая щетка, зубило, молотки и т. п.).
Должно быть закрытое отделение для хранения оборудования, которое используется в редких случаях.

И самое основное требование — в его конструкции не должны использоваться, а также храниться огнеопасные и выделяющие при нагреве ядовитые вещества материалы.

https://youtube.com/watch?v=PFHclKUQvvo

Общепринятые правила и полезные советы

Профессия сварщика относится к числу вредных специальностей, поскольку во время работы сварочного аппарата специалист подвергается:

негативному воздействию высоких температур;
риску травмироваться брызгами раскаленного металла;
вредному ультрафиолетовому облучению;
вероятности поражения электрическим током.

Чтобы минимизировать и даже полностью исключить негативные последствия, связанные с профессиональной деятельностью, следует придерживаться правил:

в обязательном порядке рабочая комната оснащается эффективной приточно-вытяжной вентиляцией;
перед началом работы следует проверить оборудование на целостность изоляции, надежность креплений и контактов;
во время сварочных работ использовать средства защиты: маску, респиратор, специальную одежду, обувь и перчатки. Спецодежда должна быть изготовлена из огнезащитного материала;
не допускается загромождение стола и пространства вокруг него посторонними предметами, которые не используются для данного цикла сварочных работ;
строго воспрещается работа с неприспособленных опор;
предназначенные для сваривания элементы должны быть надежно зафиксированы струбцинами или зажимами;
в случае выполнения работ в помещениях с горюче-смазочными материалами, расстояние до них должно быть не меньше пяти метров.

Для обеспечения максимального комфорта следует укомплектовать рабочий стол сварщика вспомогательными устройствами. Точность сварки зависит в том числе и от надежности фиксации заготовок. Струбцины и зажимы должны быть неотъемлемой частью инструментария сварщика. Мелкие заготовки, которые сложно закрепить механическим способом, удерживаются при помощи магнитного поля.

Конструкция стола для сварки

Существует два вида столов для производства сварных работ для домашних мастерских — это обычные, самые простые столы для периодической сварки средней сложности и полупрофессиональные сборочно-сварочные столы, на которых выполняются более сложные задачи.

По удобству использования к столу предъявляются следующие требования:

Высота стола должна быть не ниже или выше пределов в 700 — 850 мм.
Минимально рекомендованные габариты рабочей поверхности должны составлять 800×1000 мм.
Высота стола с защитным экраном от сварочных лучей должна быть не ниже 1400 мм.

Простой стол для сварочных работ

Отличается прочностью, простотой сборки и довольно удобной конструкцией для работы сварщика. Его конструкция состоит из жесткой рамы, которая сваривается из металла и состоит из четырех стальных стоек из уголка или профильных труб, сваренных между собой. По нижней части, на высоте примерно 200 мм от пола, стойки сварены уголками, сверху они приварены к прочной раме, на которой находится металлическая столешница.

https://youtube.com/watch?v=zQLczPHQ1mo

На металлической столешнице могут иметься специальные пазы для крепления свариваемых заготовок.

На стальной раме, на которой расположена столешница, желательно приварить кронштейны для сварочного провода, а под столешницей рекомендуется разместить неглубокий поддон для сборки пыли и окалины.

С левой или правой стороны может находиться тумба с несколькими отделениями для хранения различных инструментов. Оставшееся место приспособлено для временного складирования более крупной оснастки.

Рядом желательно приварить подставку под емкость для воды.

https://youtube.com/watch?v=b_dR7PW7TOA

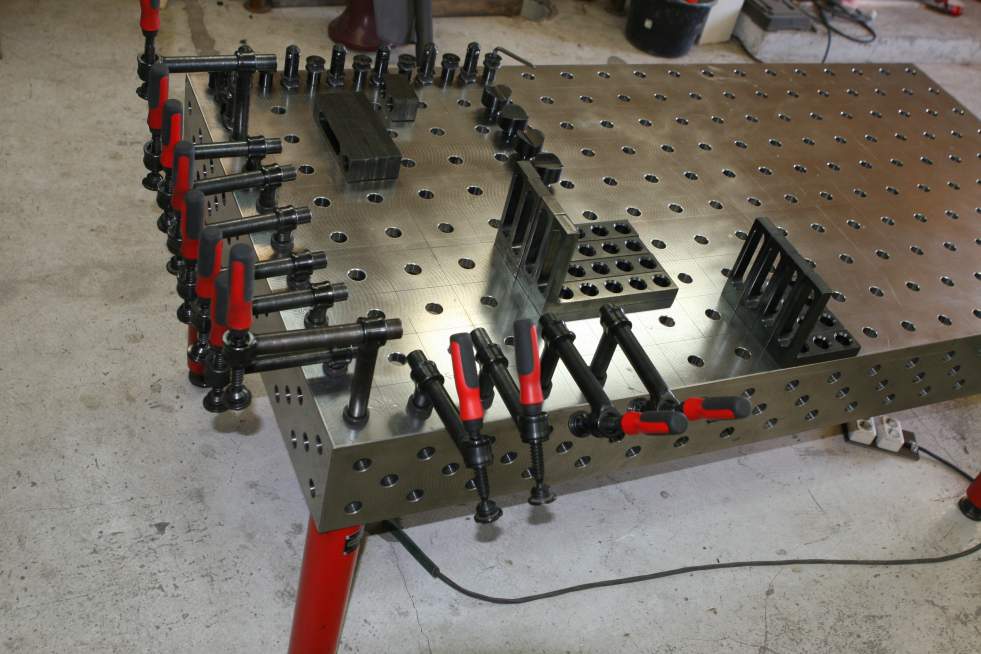

Полупрофессиональный стол сварщика

Это уже довольно сложная конструкция сборочно-сварочного стола с дополнительной комплектацией. Эргономические свойства таких столов практически не отличаются от обычных, но на них предусматривается установка дополнительного оборудования для фрезеровки, сверления и других металлообрабатывающих операций. Также столы могут оборудоваться встроенными вентиляционными системами.

Ножки стола для жесткости всей конструкции, часто прочно прикрепляются к полу анкерными болтами или бетонной стяжкой.

Важной особенностью этих столов является возможность поворачивать рабочую платформу, благодаря чему сварщик может накладывать сварные швы на свариваемые детали с одной рабочей точки. Сборочно-сварные столы часто комплектуются быстросъемными слесарными тисками, комплектом различного размера струбцин и поворотными приставками для установки сварочного аппарата

Сборочно-сварные столы часто комплектуются быстросъемными слесарными тисками, комплектом различного размера струбцин и поворотными приставками для установки сварочного аппарата.

Критерии выбора стола

Защитные ширмы от лучей сварки, вентиляционных воздуховодов и другие облицовочные материалы рабочей зоны должны быть из негорючих материалов. Если раньше для этого применялась асбестовая ткань, то в настоящее время используются современные материалы Суперсил или базальтокартон.

Для жесткости всей конструкции ее масса должна быть не меньше 180 — 200 кг.

Освещение рабочей зоны должно быть настроено так, чтобы не создавались блики, мешающие работе сварщика (стекла сварочных масок практически их не поглощают).

Конструкция должна иметь поворотный механизм рабочей платформы и встроенную вентиляцию.

Разновидности столов для сварки

В зависимости от сложности и частоты выполняемых работ выбирается конструкция стола для сварки. При периодическом выполнении несложных операций выбирается простой вариант. Для ремонта и изготовления сложных конструкций потребуется сборочно-монтажный полупрофессиональный вариант.
