Как сделать клин для топора: порядок действий

Технология насаживания топора

Правильно насадить топор на топорище задача не из лёгких. В этой задаче главное безошибочное выполнение следующих процессов:

Подбор топорища.
Разметка будущих пазов для клиньев, их запиливание и обозначение контура проушины.
Доводка рукояти.
Снятие фаски.
Насаживание топора на топорище.
Корректировка соосности.
Засверливание конца паза.
Расклинивание.
Проверка изгиба топорища своими руками.

Если не соблюсти хотя бы один из этих пунктов, топор будет слетать и всё придется повторять заново. На практике применяется 2 способа насадки:

Первый при помощи инерции, когда тупой частью рукояти бьют по твердой поверхности, тем самым металлическая часть плотно насаживаетсяна топорище.
Второй, путём раскаливания металла. При нагреве он расширяется, и горячим его надевают на топорище. После остывания обе части топора плотно схватываются.

Какой бы не был выбран способ, ключевые моменты подготовки и доводки до окончательного результата неизменны.

Подбор топорища

Деревянную рукоять можно изготовить самостоятельно или купить уже готовую. Идеально подходит черенок из берёзы, акации, ясеня, дуба. Желательно, чтобы дерево было зрелым, возрастом около 40 лет. Но заготовка топорища для топоров непременно должна быть сухой, для этого её необходимо подержать в теплом месте несколько суток. После чего можно приступать к нанесению будущей проушины.

Разметка контура проушины и пазов под клинья

Первоначально на топорище необходимо сделать правильную разметку:

контуров проушины и пазов под клинья;
глубины посадки.

Для начала определить, какой край черенка более широкий — это и будет верх. На нем необходимо обрисовать контуры проушины, которые покажут излишки дерева для удаления, измерить ее глубину.

Далее рассчитать глубину посадки лезвия, равняющаяся длине проушины плюс 5 мм. Также необходимо отметить длину пазов, которая меньше глубины посадки на 0,5-1 см. Все замеры лучше производить штангенциркулем.

Нанести разметку на торец топорища.

Запиливание пазов под клинья

Запилы лучше производить ножовкой с мелкими зубьями, тогда их ширина будет минимальна. Но подойдет и обычная пила, и даже болгарка с диском по дереву.

Доводка топорища

Размер рукояти изготавливается согласно общепринятым критериям, но лучше изготавливать индивидуально под размер своей руки. После проверки на соответствие всех размеров, проводится доводка при помощи напильника с крупной насечкой. Удалять излишки вокруг контура проушины стоит отступив от разметки 2-3 мм. Завершается этап обработкой деревянной части наждачной бумагой.

Снятия фаски с обратной стороны проушины

Чтобы было легче одеть лезвие, снимают фаску с противоположной стороны проушины и торца рукояти.

Для металлической части подойдет напильник, а для деревянной — лепестковый круг. Чтобы было удобнее снимать фаску, лучше воспользоваться тисками.

Можно переходить к следующему этапу.

Насаживание топора

Перед тем, как насадить топор необходимо провести несколько так называемых «примерок». Первоначально фаска с рукояти снималась отступив от разметки несколько миллиметров. Поэтому деревянным молотком необходимо набить металлическую часть до появления задир. Именно по ним станет видно, сколько надо убирать излишков для плотной насадки.

Задиры можно снимать, как лепестковым кругом, так и ножом. Но не стоит спешить и снимать сразу много. Лучше провести процедуру насаживания пару раз.

Лезвие должно садиться плотно и забиваться молотком, а не болтаться с легкостью снимаясь. В таком случае срок службы такого инструмента не долгий, он весьма быстро разболтается и слетит с топорища.

Подготовительные мероприятия

Выбор древесины

То, что для изготовления топорища подходит не каждая порода, понятно. Целесообразно ориентироваться на ясень, дуб, клен, граб, акацию, рябину (обязательно старую), бук и даже яблоню. Но лучшим вариантом все-таки считается береза, а именно, прикорневая часть дерева или наросты на его стволе. Такая древесина характеризуется максимальной плотностью. Следовательно, и долговечность топорища гарантирована.

Выдержка образцов

Даже опытный мастер с первого раза может и не сделать качественного топорища. Поэтому необходимо запастись несколькими заготовками для ручки топора. Мнения по срокам их хранения до начала обработки различаются, но все сходятся в одном – просушку нужно делать не менее 3 – 4 лет. Причем ускорять ее искусственным путем нельзя. Процесс должен протекать естественно, а для складирования сырья желательно выбрать темное и сухое место.

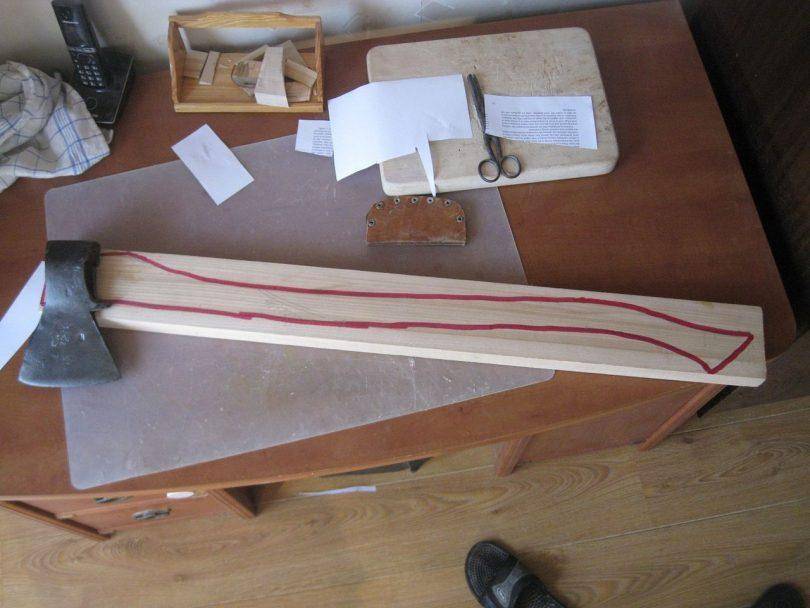

Подготовка шаблона

Хорошее топорище должно иметь строго определенную форму. Пытаться выдержать ее «на глазок» – дело бесперспективное. Это же относится и к линейным размерам – они должны быть максимально приближены к рекомендуемым значениям.

Топоры имеют различное предназначение. Как правило, у хорошего хозяина их не менее двух. Колун и плотницкий – обязательно. Размеры и форма топорища для каждого хорошо видны на рисунке.

«Хвост» делается несколько большим в сечении, чем захватная часть. Это гарантирует, что в процессе работы топорище не вырвется из рук мастера.
Так как все мы обладаем разным ростом, длиной рук, то и линейные параметры топорища не являются стандартом. Они варьируются в определенных пределах. В первую очередь это относится к его длине (в см). Для колуна – от 750 до 950, для плотницкого инструмента – около 500 (±50). Но необходимо оставлять и так называемый припуск, в первую очередь, со стороны крепления обуха (достаточно 8 – 10 см). После того, как он будет плотно насажен на топорище, без расколов дерева, излишек несложно срезать.

Проверка изгиба топорища

Как сделать проверку изготовленной собственноручно рукояти? Все просто, достаточно измерить значения инструмента и сверить с таблицей ниже.

ГОСТ 18578-89 Топоры строительные

1 файл 459.02 KB Положив его в горизонтальное положение на твердой поверхности, необходимо измерить расстояние до конца рукояти — это будет переменная К.

Следовательно, для типоразмера А0 и А1 переменная должна составлять 2,5-6 см, а для А2 и А3 -3,5…7 см. Если показатели находятся в пределах нормы, значит инструмент изготовлен правильно, а при бережном уходе насажен навсегда.

Таким образом, весь процесс занимает немного времени, но требует точности и терпения. Зато результат не заставит себя ждать. Работать качественным инструментом, к тому же самостоятельно собранным вдвойне приятнее.

Заточка топора обычного домашнего мастера

Для того чтобы рассказать о порядке заточки, был взят топорик старенький, видавший виды, многократно и неумело затачивавшийся. Почему неумело? Потому что если посмотреть на лезвие в профиль, можно заметить, что форма его является клиновидной. То есть такой, которой обычно обладает колун, а не топор. А топор, как мы указали выше, должен резать древесину, а не разрывать ее.

Старые мастера выполняют заточку топоров на глазок и без всяких замеров. Они говорят, что лезвие топора достаточно лишь хорошенько пощупать. Вдоль его режущей части не должно быть никакого перепада, угла, заметного перехода от толстой к тонкой части. Только при этом условии топор будет резать дерево, а не разрывать его.

На нашем топоре такой угол легко виден и заметен на ощупь. Поэтому заточка топора должна начинаться именно с удаления этого угла.

Тщательно обработав одну из сторон топора, можно без труда заметить разницу между старым профилем и профилем вновь придаваемым. То есть именно тем профилем, которым должен обладать настоящий рабочий топор.

Если повернуть топор плашмя, то видно, как был снят выступавший угол.

Аналогично производится обработка второй стороны, где тоже снимается выступающий угол. Когда полотно топора приведено в надлежащий вид, выражающийся в плавном его утончении по направлению к режущей части, можно переходить к заточке инструмента.

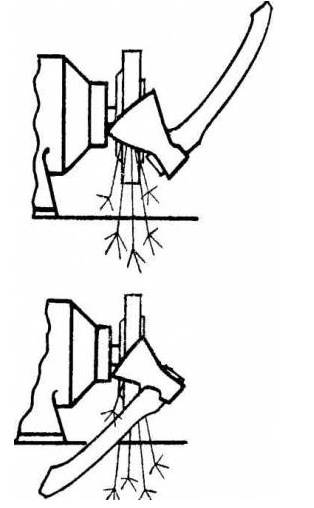

Заточку, как и исправление профиля, лучше и быстрее выполнить на абразивном круге.

В итоге рабочая кромка инструмента приобретает вот такой вид:

Окончательную доводку лучше выполнить с помощью бруска.

Чтобы проверить, насколько хорошо была произведена заточка топора, можно попробовать порубить какую-то ненужную деревяшку. В нашем случае была произведена попытка заострить деревянный чурбачок. Как оказалось, топор прекрасно отрубал древесину и был полностью пригоден к работе.

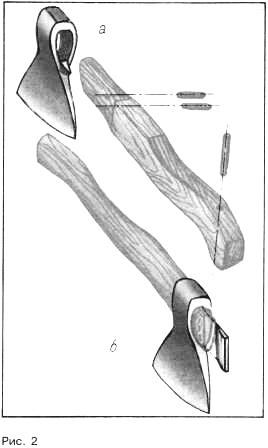

Как насадить топор на топорище

Процедура сборки топора может показаться простой, но это только на первый взгляд. Чтобы правильно ее совершить, нужно знать некоторые нюансы, которые не рекомендуется упускать из виду. Поэтому необходимо следовать определенной инструкции.

Подготовка топорища

После покупки или изготовления топорища, требуется его подгонка к отверстию топора. Рукоять под проушину обтесывают острым ножом, добиваясь прямой или эллипсоидной формы. После этого на верхней части рукояти делают надрезы в виде продольных пазов.

Изготовление клиньев

Надежность насадки инструмента во многом определяется качеством расклинивания. Материалом для клиньев является дерево или металл. Эти элементы можно купить либо изготовить самостоятельно. Профессиональные плотники придерживаются мнения, что лучшим клином считается тот, который был изготовлен из высушенной березы. Металлический элемент изготавливают из куска совковой лопаты.

Забивка клиньев

После приготовления топорища и клиньев, можно приступать к расклиниванию. Сначала забивают продольные элементы, наносят легкие удары молотком или обухом другого топора. Сильно бить не нужно, поскольку древесина может деформироваться. Затем забивают поперечные клинья. Выступающие части срезают аккуратно ножовкой и убеждаются в надежности насадки топора. Процедуру можно считать успешной, если рукоять извлечь из топора не получается, а пространство пазов полностью заполнено клиньями.

Бывает так, что полностью избавиться от просветов не удается. В этом случае можно использовать обычную марлю, пропитанную эпоксидкой. Для этого верхнюю часть топорища до насаживания топора обматывают пропитанной марлей. Эпоксидная смола позволяет устранить любой просвет либо трещину, образуя тем самым надежную фиксацию топорища.

Срок службы топорища

Долговечность правильно сделанного топора определяется устойчивостью древесины к удару и сжатию. Находящаяся в проушине часть топорища испытывает очень значительные нагрузки, со временем она может сминаться и насадка топора расшатывается. Срок службы определяется породой древесины (чем тверже, тем лучше), сушкой (плохо просушенное топорище “размочалится” очень быстро), плотностью насадки: точная подгонка и плотная насадка (ударами или запрессовыванием) значительно повышают долговечность. Правильно сделанные топорища могут работать с большой нагрузкой годами не требуя ремонта. Если правильно сделанное и насаженное топорище расшаталось, возможен его ремонт. В случае прямой насадки (когда топор насаживают сверху на сужающийся конец топорища, а затем расклинивают) топор следует осадить и забить дополнительный клин из твердых пород древесины. Возможно использовать также плоский или круглый металлический клин. При обратной насадке топора (топорище пропускается через конусовидную проушину сверху вних) расшатывания не происходит, так как в процессе работы нагрузки направлены к расширяющемуся концу топорища и топор только плотнее насаживается.

Особенности процесса с учетом выбранного метода

Недостаточно знать, как заточить топор в домашних условиях, еще крайне важно соблюдать в процессе технику безопасности. Следует подготовить средства защиты, такие как очки или щиток, респиратор (в случае работы с электроточилкой), перчатки. Обязательно нужно освободить рабочую зону от всего лишнего и ограничить вход посторонних, особенно детей, в помещение, где будут проводиться манипуляции

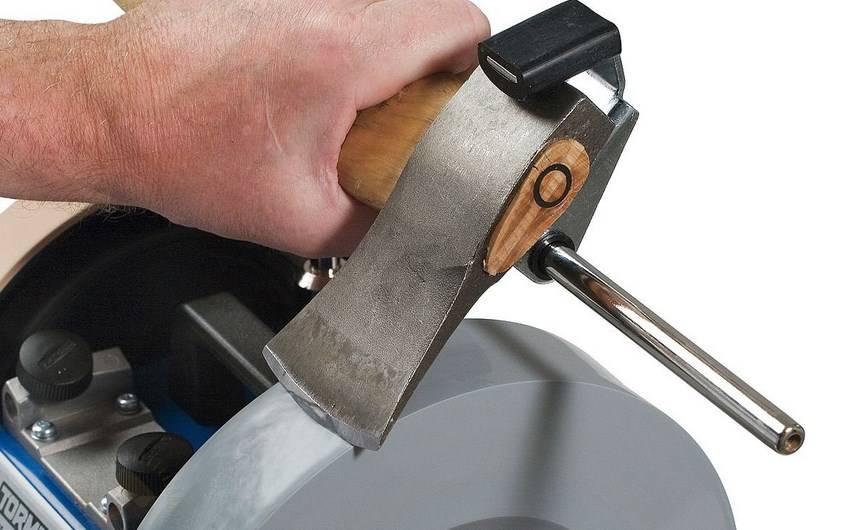

Электроточилом

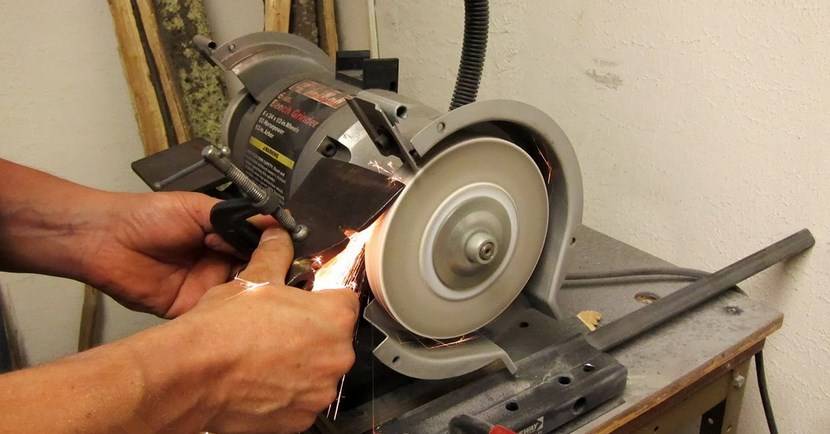

Устройство представляет собой станок с электроприводом и абразивным кругом. Чтобы заточить топор, понадобятся:

ручное точило двустороннее;
паста для полировки;
средства личной защиты;
маркер;
угломер.

Перед началом работы на точильном станке нужно воспользоваться защитными средствами, такими как перчатки и очки, а уже после следовать установленному порядку действий:

Обработать фаску маркером.
Закрепить рубящее орудие специальными крепежами.
Острие поднести к точильному кругу, предварительно выбрать по угломеру требуемый угол заточки.
Включить оборудование и работать с фаской до полного исчезновения щербин.
Выровнять рабочую поверхность с помощью ручного точила.
Выполнить доводку и шлифовку инструмента.
Вынуть топор из крепления, промазать круги станка и скос острия пастой для полировки.
Нанести на лезвие противокоррозионную жидкость.

Если требуется просто изменить угол заточки, работу начинают с 4-го пункта.

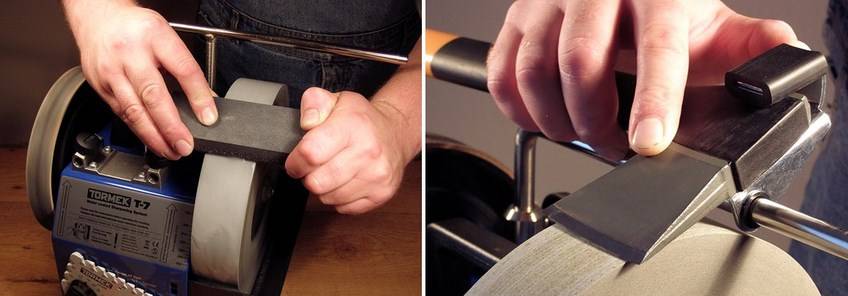

Правильное расположение топораНачинаем проводить заточкуАбразивный круг при необходимости следует довести до гладкой поверхности с помощью точильного камняПродолжаем работу, не перегревая топор

Вручную

Добиться отличной остроты инструмента можно и без дорогостоящих приспособлений, выполнив заточку вручную. Проще всего зафиксировать топор любым удобным образом, установить абразивный круг под правильным углом, провести по точилу лезвием по горизонтали нужное количество раз. Можно воспользоваться вторым способом, инструменты и приспособления для заточки понадобятся следующие:

непосредственно точильный камень;
металлическая щетка, чтобы убирать мелкую пыль;
средство для удаления ржавчины;
полировочная паста;
воск;
войлочная ткань;
зажим или тиски;
напильник с крупной насечкой;
линейка;
машинное масло.

Алгоритм работы:

Удалить ржавчину с лезвия, если она имеется.
Отшлифовать его наждачкой, придерживаясь одного направления.
Повторить пункт 2 с менее жесткой наждачной бумагой.
Нанести полировочную пасту.
Зафиксировать топор, на рабочей поверхности должна находиться именно рукоятка.
Заточить лезвие напильником под углом в 25° с помощью поступательных движений.
Избавиться от металлической пыли.
Обработать точильный камень жидкостью и пройтись по лезвию до достижения им нужной остроты.

По завершении всех работ заточенный бруском топор нужно обработать: смазать металлическую часть маслом для предотвращения коррозии.

Очистите топорОтшлифуйте егоС помощью драчевого напильника обработайте лезвиеИзмерьте фаскуПоложите топор на бок на рабочий стол и прижмите его к поверхности столаРавномерно обрабатывайте лезвие с одной стороны, пока со второй не появится металлический заусенец. Теперь топор можно перевернуть на другой бок и продолжить работуНанесите защитное покрытие

Какой стороной насадить топор на топорище?

Стандартный топор советского изготовления оснащен рубящей частью конусовидной формы. Такая конструкция положительно сказывается на качествах инструмента. К тому же ошибиться при насаживании на ручку невозможно. Преимущественно топор надевают широкой частью к топорищу, а узкой – к клину. Таким образом торцовая часть древка должна выступать за пределы проушины на 0,5 см. При таком способе монтажа разболтавшаяся рубящая часть легко ставится на место путем постукивания топора о твердую поверхность.

Большинство из наших сограждан, в первую очередь, конечно, мужчины, хотя бы раз в жизни, но пользовались топором. Универсальный инструмент этот настолько же распространен, насколько же и критичен к технике безопасности по его применению. Безопасность работы с топором начинается с освидетельствования его состояния: в первую очередь это касается крепления собственно топора к ручке — топорищу.

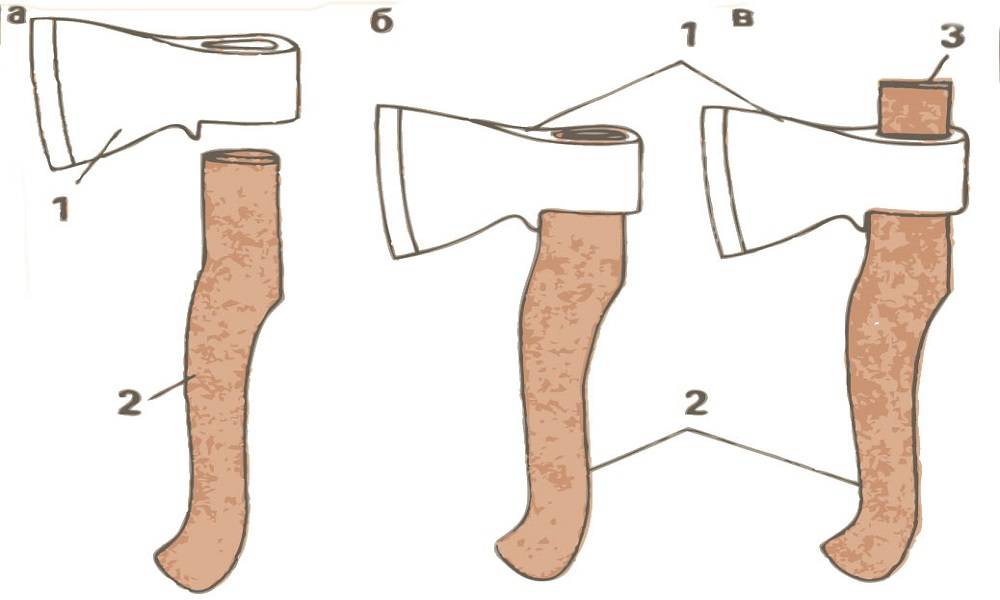

Насадка топора на топорище: а- примерка, б — насадка, в — расклинивание; 1 — топор, 2 — топорище, 3 — клин.

Всем, кто берет в руки такой инструмент, следует принимать во внимание данные о срывающей силе, воздействующей на используемый топор, которая может достигать 2000-2500 Н. Тем, кто предпочтет самостоятельно сделать топор «под себя», рекомендуется внимательно относиться к уже существующему опыту создания подробных инструментов, чтобы избежать возможных неприятных ошибок

Древесина: подбор и заготовка

Чтобы инструмент прослужил долго, был качественным, крепким и надежным – то, он должен состоять из правильных частей

Поэтому для создания хорошего и работоспособного топорища важно не ошибиться в древесном материале. Из какого дерева лучше делать крепкое топорище, решать мастеру, но многолетний опыт подсказывает, что первоначальный материал должен принадлежать твердым породам

Подходит дуб, ясень, клен, акация и береза. Именно из нижней части березы, наиболее часто заготавливают шаблоны. Перед рубкой дерева, важно определить на глаз или с помощью рулетки приблизительно 80 см. от нижней части. Именно эта длина нужна, для дальнейшей выточки рукоятки.

Ширина дерева должна быть приблизительно 40-60 см. в обхвате, если меньше, то волокна будут менее крепкими, а ручка при первой рубке сломается. Если выбрать толстый и широкий ствол, существует риск получить трухлявую древесину. Особенно это касается дуба и клена.

Наилучшим временем заготовки считается поздняя морозная осень. Именно в это время древесина менее всего влажная из-за прекращения процессов движения соков. Заготавливать поленья с запасом, т. к. при самостоятельном изготовлении бывают случаи порчи.

После подбора деревянного материала начинается период сушки. Если предоставить дереву сушится в естественных условиях, то это займёт несколько лет, а дуб и вовсе высыхает за 3-4 года. Поэтому опытные мастера загодя подготавливают древесину, как минимум за 1 год. Сушат часто на чердаках, возле печки или под батареями. Главное условие, хорошо проветриваемое помещение, не должно быть затхлого воздуха, иначе это приведет к образованию ненужной плесени и последующему гниению.

После сушки приступают к нанесению эскиза на саму заготовку или на отдельный лист картона. Чертежи для топоров готовятся в зависимости от назначения будущего изделия. Инструменты бывают следующие:

мясницкие;
колдуны;
лесорубные;
плотницкие.

Средняя длина рукоятки для топора должна быть приблизительно или равна расстоянию от кончика среднего пальца до локтя мастера. Хотя размеры некоторых топоров могут быть меньше стандартных. Например, инструмент для резки сучьев должен быть лёгким и маневренным, он больше визуально напоминает тесак.

Подготовительный этап

Перед тем как насадить топорище на топор, следует обработать его рукоятку. Делают ее из деревянного неотесанного бруска, преимущественно из березы. По той причине, что металлические рабочие части бывают различных размеров, древки продаются немного больше, чем следует. Это предпринято для того, чтобы топорище не болталось, а в топор входило туго. Уменьшать диаметр древка придется уже самостоятельно. Обтесывается ручка ножом или другим деревообрабатывающим инструментом. Далее при помощи карандаша размечают контуры проушин, а также места, в которых будут располагаться клинья. Проушины могут иметь прямую или коническую форму.

Потом нужно измерить высоту древка и отметить на нем место, до которого будет опущен топор. После на рукоятке измеряют глубину вырезов, в которые в дальнейшем будут вставляться клинья. Чтобы усадка получилась надежнее, эти углубления обязательно должны быть меньше самих клинов. Делают вырезы при помощи ножовки по металлу. После разметки и пропилов дорабатывают само древко. На данном этапе мастера пользуются наждачной бумагой. Какую она будет иметь зернистость, значение не имеет. Дело в том, что данным инструментом будет выполняться грубая работа, а затем участок древесины прикроется топором. В связи с этим фактом поверхность может оставаться шероховатой. Главное – не снять лишнего.

Весовые параметры

От того, насколько тяжелым является инструмент, зависит возможность его применения в обработке древесины. Минимальным значением считается масса 0,9 кг. Более легкие модели используются только для ограниченного круга бытовых и хозяйственных целей при отделке небольших заготовок, например для заточки клиньев.

Для стандартной работы с древесиной понадобится инструмент 0,9-1,7 кг. Он будет эффективным и при рубке дров средней толщины, и при проведении строительных работ. Более тяжелые колуны весом 2,2-2,5 кг используются в целях колки крупных дров. Они имеют более длинное топорище.

Выбор древесины для топорища

При выборе лучшего деревянного материала для топорища необходимо ориентироваться на индивидуальные предпочтения мастера и тип будущих работ. Стандартная рукоятка для топора выполнена из твёрдых лиственных пород дерева. Материал должен быть хорошо просушен, иначе расшатывания головки топора не избежать. Это будет происходить по мере потери влаги в условиях смены температурного режима в помещениях или на природе (сырой лес, жаркое лето).

Ниже приведен список самых распространенных пород, а из какого именно дерева лучше делать топорище должен решать сам человек, ориентируясь на свой кошелёк и опыт.

Кленовая порода

Топорище из канадского клена имеет красивый внешний вид, хорошо полируется и сушится. Текстура твердая, прочная и упругая. Кленовые рукоятки давно зарекомендовали себя хорошо среди плотников и считается отличным материалом для топорища.

Дерево Ятоба

Древесная порода ятобы обладает повышенной ударопрочностью, и считается идеальной при производстве ручек для топора или кованых ножей. Древесина твердая, вязкая, по прочности превосходит дуб. Отлично обрабатывается, имеет хороший внешний вид. Ятоба подходит для тех мастеров, которым нужна не только функциональность, но и отменный внешний вид. Это самая дорогая и красивая порода для топорища.

Гикориевое дерево

Широко используется при изготовлении ручек на топор, нож и молоток. Древесина упругая, хорошо сушится и долговечна. Распространена в Канаде и Северной Америке, в наших широтах менее популярна из-за дороговизны материалов.

Дубовые и буковые деревья

Обе породы легко обрабатываются, финансово доступны и распространены. К сожалению, каждое дерево имеет свои минусы. Дубовое топорище чересчур твердое и тяжелое, при рубке сильно сушит руку мастера. Амортизировать силу трения о руки можно путем увеличения длины рукоятки из дуба. Бук, наоборот имеет пористую структуру, легко впитывает влагу. Необходима двойная пропитка маслом, чтобы снизить уровень гигроскопичности. Буковая древесина имеет ровную и красивую поверхность, отлично режется.

Береза

Если человек хочет сделать качественное топорище своими руками, то березовая древесина идеально подходит для этого. Единственным и главным недостатком данной породы является длительная сушка. Самый малый срок – это 1 год, но бывают случаи, когда время растягивается до 2 лет. Особенность березы – это гигроскопичность, но вместе с тем и лёгкость при вырезании лекала из заготовки. Широкая полоса произрастания и дешевизна материала – делают берёзу самой популярной древесиной для самодельных ручек.

Как выполняется расклинивание

Многие новички думают, что клинья из дерева обязаны быть из такой же древесины, как и рукоятка. Однако это ошибочное мнение, потому что дерево должно быть очень прочным. Нужно учесть и направление древесных волокон, которое обязано быть параллельным спилу на топорище. Это сможет предотвратить поломку деревянного клина при вбивании в глубокий пропил. Поломанный клин не сможет хорошо распереть топорище. Оптимальным расклиниванием можно считать то, когда клин заполняет собой весь пропил и не выскакивает из него.

Изготавливая клинья очень важно, чтобы все габариты поперечных частей совпадали с величиной проушины. Иногда проушина может быть с небольшими зазорами

Устранить их можно при помощи обычного бинта, который пропитан эпоксидной смолой. Этот материал поможет защитить дерево от влаги и выполнит его армирование. Чтобы сделать армирование, нужно до насадки топора намотать пару слоев бинта вокруг топорища.

Эпоксидная смола заливается в сделанные пропилы и заполняет все имеющиеся трещины и пустоты. После того как она застынет, можно забивать клинья. Сначала вбиваются деревянные, а потом металлические клинья. Минимальное расстояние между клиньями должно быть около 0,4 сантиметра. Металлический клин необходимо загнуть так, чтобы он закрывал деревянный.

Выбор древесины для топорища

При выборе материала отдают предпочтение твёрдым породам:

дубу;
ясеню;
клёну;
акации;
берёзе.

Чаще всего в основе шаблонов – берёза. 80 см – необходимая длина, чтобы выточить рукоять. Ширина обхвата дерева варьируется в пределах 40 – 60 см. При меньшем значении волокна будут ненадёжными и рукоять быстро поломается. При слишком широком стволе можно получить трухлявый материал.

Древесину тщательно просушивают, чтобы головка топора не расшаталась. Заготавливают дерево за год до производства ручки. Дуб сохнет в течение 3 или 4 лет.
