Как сделать циклонный фильтр для пылесоса своими руками

Пылесосы с циклонным фильтром

Отличие циклонного фильтра от других – система всасывания и метод обработки мусора. С виду это обычный цилиндр с фильтром, но процедура втягивания и завихрения потока проходит несколько этапов.

Особенности конструкции

Под действием центробежной силы происходит отделение мусора от воздуха, что предотвращает его проникновение обратно с выхлопом в комнату. Колба, где происходит процесс завихрения, обычно состоит из прозрачного пластика, поэтому можно видеть не только засоренность, но и работу циклона.

Принцип работы

Воздух с мусором втягивается пылесосом в боковое отверстие фильтра, тем самым создавая центрифугу. При спиралевидном завихрении мусор отделяется от основного потока и прислоняется к стенкам емкости. Микрочастицы пыли кружатся дольше, а могут и вовсе оставаться в потоке. Для ее фильтрации уже установлен другой фильтр в виде поролона или ткани. Многоуровневая чистка требует к себе высокой мощности, поэтому при покупке пылесоса учитывайте данный параметр в первую очередь.

Популярные марки пылесосов с циклоном

Наиболее популярные марки пылесосов с разными типами конструкций:

1. Dyson. Бренд выпускает в основном вертикальные беспроводные пылесосы. Основное отличие от аналогов заключается в универсальной и углубленной очистке воздуха, практически не пропускающей микрочастицы пыли.
2. Samsung. Знаменитая марка популярна среди любителей горизонтальных пылесосов. Компания регулярно разрабатывает уникальные технологии, которые повышают качество и удобство при уборке дома. Из последней можно выделить функцию Anti-Tangle, которая значительно увеличивает обороты двигателя. Соответственно скорость завихрения также меняется и не позволяет длинному мусору наматываться на фильтр.
3. Xiaomi. Китайский бренд славится своими роботами-пылесосами, которые обширны большим разнообразием функций. Несмотря на маленькую конструкцию, пылесос имеет высокую мощность. Тем не менее, пылесборник небольших размеров забивается достаточно быстро.

Советы по эксплуатации

Уход за циклонным фильтром достаточно прост – отсоедините конструкцию от пылесоса и откройте. Высыпьте мусор, и вставьте фильтр обратно. В отличие от аква-функции, емкость не нужно промывать водой, однако, при необходимости можно вытереть мокрой губкой с мылом или чистящим средством. Главное условие – высушить фильтр перед уборкой, поскольку остатки пыли могут скопиться в единую массу и заблокировать свободный проход воздуха, что может привести к поломке прибора.

Как выбрать пылесос с циклонным фильтром

На рынке можно встретить большое разнообразие марок с огромным списком функций, однако не все они будут востребованы в процессе эксплуатации. Выбирайте пылесос только среди уже зарекомендовавших себя брендов, поскольку дешевые устройства с большим функционалом могут не соответствовать действительности и быстро выйти из строя.

Также нужно определиться с типом пылесоса. Если уборка будет производиться в одной или нескольких комнатах с небольшими накоплениями мусора, купите вертикальную конструкцию с сетевым шнуром или аккумулятором. Циклонный фильтр в них работает довольно эффективно, при этом легко снимается и чистится.

Для больших помещений и клининговых компаний рекомендуется выбирать среди горизонтальных пылесосов, так как у них большая мощность и емкостный пылесборник. Центрифуга в этом случае работает быстрее, что позволяет качественно вычищать поверхность от пыли.

Как устранить неприятный запах

Основной причиной образования противного запаха в пылесосе является нарушение периодичности его очистки от пыли и грязи.

В пылесосах с мешковым фильтром следует использовать одноразовые бумажные мешки. При использовании многоразового тканевого мешка следует обеспечить его регулярную стирку моющими средствами.

В приборах других конструкций источником постороннего запаха являются загрязненные фильтры. Устройство большинства их типов позволяет производить неоднократную периодическую очистку.

Губчатые устройства пылесосах контейнерного типа промывают в теплой воде и повторно используют после тщательного отжима. Перед установкой необходимо убедиться в полной просушке деталей. После нескольких стирок использованные материалы подлежат замене.

Фильтры других систем промывать не рекомендуется. Их очистку проводят путем встряхивания. После полной выработки ресурса такие устройства подлежат замене.

После очистки или замены фильтров приступают к очистке шланга. Застрявший в шланге мусор также является причиной отвратительного запаха.

Наличие мусора может привести также и к снижению эффективности вакуумного отсоса. Очищают шланг с помощью ручки метлы либо другого длинного предмета.

Если шланг полностью пластиковый, удаление запаха производят путем замачивания его в теплой мыльной воде.

Насадку и дополнительные аксессуары также промывают в теплой воде. Обработка мыльным раствором может привести к коррозии металлических элементов. Поэтому удаление посторонних неприятных запахов проводят путем обработки дезинфицирующими составами.

Кроме подручных средств можно использовать специальные дезинфицирующие средства для пылесосов. Такие средства в широком ассортименте продаются в специализированных магазинах бытовой химии.

Какие бывают виды фильтров и их назначение

Сегодня производители в пылесосах используют разные по конструкции и технологии задержания пыли фильтры:

• тканевой пылесборник в виде мешка;
• циклонный;
• водяной;
• НЕРА-фильтр.

Все ли можно сделать самостоятельно

Своими руками можно сделать любой из вышеобозначенных вариантов, потому что по конструктивным особенностям они не включают сложные элементы

Здесь важно правильно рассчитать объем пылесборника, а также обеспечить полную герметизацию стыков. Именно через последние часть пыли будет проникать обратно в комнату

А этого допускать нельзя.

При этом фильтрующий материал всегда можно найти в доме: поролон, медицинская маска, салфетки из нетканого материала и прочее. Лучше, если это будет автомобильный фильтр для кондиционера или синтепон.

Как устроен и работает циклон?

Чтобы правильно изготовить циклон, надо знать его устройство и принцип работы. Состоит фильтр из емкости для сбора мусора, в стенки которой на разных уровнях вмонтирован входящий и выходящий патрубок.

Принцип работы самодельной конструкции показан на схеме:

1. Через патрубок для забора мусора всасывается грязный воздух. Подключается вход гофрированным шлангом к телескопической трубке со щеткой или другой насадкой.
2. Цилиндрический корпус принимает поступающий мусор.
3. За счет того, что входящий патрубок установлен наискось относительно стенок корпуса, внутри цилиндра создается воздушное завихрение.
4. Центробежная сила прижимает мусор к стенкам емкости.
5. Под собственным весом тяжелые частицы оседают на дно.
6. Воздух из цилиндра попадает в мембранный фильтр.
7. Пройдя фильтрацию, чистый воздушный поток выходит через патрубок и направляется по гофрированному шлангу в пылесос.

За счет воздушного завихрения большая часть пыли оседает на дне циклона. Мембранный фильтр практически не загрязняется, но он нужен для защиты вентилятора пылесоса от загрязнения. При изготовлении самоделки особых расчетов не делают. Для бытового пылесоса мощностью от 1500–3000 Вт подойдет любая цилиндрическая емкость объемом 3–10 л.

Рекомендации

Перед тем как создавать «Циклон», нужно учесть несколько важных советов, чтобы в результате получилось надежное и мощное изделие:

1. Для оптимизации работы пылесоса надо подсоединить сразу два шланга: на выдувание и всасывание.
2. Необходимо регулярно проверять герметичность емкости. Если будет использовано ведро с микротрещинами, придется полностью переделывать фильтр, поскольку пыль через любые дефективные места будет просачиваться наружу.
3. Устройство желательно дополнить резервуаром с водой.
4. Лучше использовать под мусоросборник тару из металла, поскольку она крепче, нежели пластиковая емкость.

Принцип работы

Различных конструкций циклонов существует великое множество, но всех их объединяет один и тот же принцип работы. Все конструкции циклонных стружкососов состоят из трех основных частей:

• Бытовой пылесос
• Циклонный фильтр
• Емкость для сбора мусора

Конструкция его такова, что поток всасываемого воздуха, направляется по кругу и получается его вращательное движение. Соответственно на строительный мусор, содержащийся в этом потоке воздуха (это крупные и тяжелые фракции), действует центробежная сила, которая прижимает его к стенкам камеры циклона и под действием силы тяжести он постепенно оседает в резервуаре.

Недостатком циклонного пылесоса является то, что таким образом можно собирать только сухой мусор, если же в мусоре есть вода, то при всасывании такой субстанции будет проблемы.

Пылесос должен быть достаточно мощным, так как в его штатном режиме работы предполагается всасывание воздуха через стандартный шланг. В случае применения дополнительного циклонного фильтра, на пути воздуха появляется дополнительный фильтр, а также общая длина воздуховода увеличивается более чем в два раза за счет дополнительного воздуховода. Так как конструкция получается на столь маневренная, как отдельный пылесос, то длина последнего шланга должна быть достаточной для комфортной работы.

Из чего можно сделать фильтр для пылесоса

При создании фильтров используются различные материалы, которые легко приобрести в любом магазине с хозяйственными товарами. Распространённым вариантом выступает поролон. Но также можно использовать любые плотные нетканые полотна

Главное, на что стоит обратить внимание — это плотность состава. Материал должен достаточно легко пропускать воду и при этом удерживать мельчайшую пыль

Фильтр из поролона

При загрязнении элемента фильтрации, для того, чтобы избежать трат на покупку нового, заменить его можно самостоятельно. Для этого потребуется кусок нового поролона нужной толщины, либо также можно использовать губку для мытья посуды. При этом, в случае покупки материала, можно купить поролон разной плотности (слой с более высокой плотностью будет идти первым ко входу фильтра). С помощью ножниц вырезается нужный размер и теми же ножницами подгоняется толщина, после чего новый фильтр устанавливается в пылесос.

Фильтр из других материалов

Процесс самостоятельного создания воздушного фильтра подразумевает использование и других материалов. Поролон можно заменить тканями с той же плотностью.

Поролон	25-40 кг/м³
Готовые марлевые повязки	30-32,0 кг/м³
Тонкий деним (джинс)	25-30 кг/м³
Ткань для фильтров, применяемых в автомобиле	38-46 кг/м³
Многослойный синтепон	30-40 кг/м³
Бытовой салфетки из нетканого полотна	35-40 кг/м³

Принцип изготовления тот же, что и в случае использование поролона: с помощью ножниц или канцелярского ножа из материала вырезается фильтр необходимого размера.

Изготовление фильтра из пластмассовых ведер

Самодельный строительный пылесос циклонного типа можно изготовить из разных устройств, где ведро – самый простейший вариант. Оно уже представляет собой циклон, то есть имеет конусообразную форму. И, хотя угол уклона стенок небольшой, этого достаточно, чтобы создать внутри вихревое движение воздуха.

Какие материалы и инструменты понадобятся

Для изготовления выбирается пластиковое ведро. Можно железное, если в конструкции используется мощный бытовой пылесос. Все дело в том, что мощная всасывающая сила может втянуть в себя тонкие стенки пластмассового изделия.

В этом же случае лучше укрепить крышку. Для этого из фанерного листа толщиною 5 мм вырезается блин под размеры горловины. Крышку и фанеру приклеивают друг к другу, для этого потребуется любой клеевой состав.

Так как в крышке и в ведре надо сделать несколько сквозных отверстий, то понадобится дрель с коронкой, диаметр которой будет равен сечению вырезаемых дыр. Нет дрели, можно воспользоваться строительным ножом.

Также необходимы один пластиковый патрубок и отвод на 45° или 90°. Плюс – силиконовый герметик.

Самодельный фильтр Циклон из ПВХ канализационных труб

Приспособления Очень простой Циклон из подручных материалов, вполне справляется со своей работой по обслуживанию самодельного ЧПУ фрезера.На видео: первое включение, тест показал, что нижней бутылке необходимо добавить жесткости, что и сделано.

Материалы и инструменты:
1. Старый рабочий пылесос и два шланга к нему
Трубы канализационные ПВХ D=100мм, D=40ммОбразец труб
2. Тонкий листовой метал ~0.2-0.5мм или металлопрофиль кровельный (надо распрямить молотком)
3. Две пластиковые бутылки на 2,5 литра с пробками, баклажка на 5 л.
4. Ножницы по металлу, эл. дрель, сверла, ножницы для бумаги, нож, изолента ПВХ, пистолет с термоклеем, заклепочник и заклепки
5. Сварочные электроды или аналогичные стержни 6 штук, скотч широкий, карандашНазначение:
Фильтр Циклон предназначен для грубой очистки всасываемого воздуха, он удаляет тяжелые фракции перед поступлением воздуха на крыльчатку турбины насоса. Благодаря этому можно всасывать достаточно крупный мусор, стружку, щепу и она не повредит и не закупорит крыльчатку насоса, при использовании пылесоса без мешка, пакета.Применение:
Для сбора стружки из рабочей зоны станка, дрели, эл.рубанка, пилы и др.Пример применения этого самодельного Циклона Работает с ЧПУ фрезером
Принцип действия Циклона показан на рисунке ниже
Всасываемый воздух с мусором закручивается в спиральный вихрь большой скорости, крупные частицы прижимаются центробежной силой к стенке трубы и по спирали под собственным весом сползают в бутылку сборник.Изготовление:
Отрезаем от ПВХ трубы диаметром 100 мм. прямой отрезок 400-500 мм. , ровный, без крепежной арматуры участок, это будет корпус Циклона.
Отрезаем от трубы диаметром 40 мм. отрезок на 100 мм. короче корпуса (это выход на пылесос) и отрезок длиной 150 мм. (всас для мусора). На листовом металле чертим три одинаковые окружности, диаметром равному внутреннему диаметру трубы корпуса, удобно обвести прямо через трубу карандашом, в центре этих кружков чертим еще круги равные наружному диаметру тонкой трубы, обвести по трубе карандашом.Схема
Вырезаем круги ножницами по металлу, затем разрезаем круги до средины, как на схеме, вырезаем внутренние круги. Соединяем с помощью заклепок полученные круги в единую спираль. Надеваем ее на тонкую трубу, распределяем равномерно витки и дополнительно проклеиваем все термоклеем из пистолета.

Теперь засовываем аккуратно полученную конструкцию спираль в корпус, при необходимости подрезаем зацепы, оставляем выступ наружу как на схеме.

В верхней части трубы корпуса сверлим отверстие под трубу (всас), правим ножом, чтобы получился правильный овал, для плотного крепления трубы.

Вставляем трубу и направляем как на схеме, по касательной, все хорошо проклеиваем из пистолета.

Вырезаем ножницами из пятилитровой баклажки колпак, удаляем резьбовое горлышко, подгоняем отверстие под плотное вхождение трубы D-40 мм., надеваем на корпус и проклеиваем вверху и внизу термоклеем.

Отрезаем 2/3 длины бутылки на 2,5 литра и надеваем её снизу корпуса, проклеиваем.

Делаем из двух пробок, склеивая их между собой, самодельную соединительную муфту, высверливаем средину. Бутылку, сборник для мусора, необходимо усилить ребрами жесткости, иначе она не выдержит вакуума пылесоса и просто сожмется, ребра можно сделать из тонких сварочных электродов, предварительно оббив обмазку молотком, и проклеит их корсетом по окружности с помощью широкого скотча. Прикручиваем бутылку на место, присоединяем шланги пылесоса на всас и выход, они идеально стыкуются с ПВХ D-40 мм., включаем и проверяем работу устройства.

P.S. Если использовать более тонкие шланги, например ПВХ электро гофру, то появляется сильный свист в этих шлангах, сечение не подходит для производительности пылесоса. Становитесь автором сайта, публикуйте собственные статьи, описания самоделок с оплатой за текст.

Принцип действия циклонного фильтра

Создателем циклонного пылесоса был физик Джеймс Дайсон. Именно он первым разработал компактный отделитель пыли (или фильтр), функционирующий по принципу центробежной силы. Он установил патент на свое изобретение – пылесос марки «G-Force»– в 1986 году. Позднее, в начале 90-х годов Дайсон запустил в продажу модель «Dayson DC01», которая вышла на мировой рынок. В чем же заключался успех этого технологического новшества?

Фильтр циклон представляет собой агрегат из двух камер: внешней и внутренней. Под влиянием центробежной силы все элементы, поступающие в пылесос (пыль, мусор, стружка и т.д.), начинают вращаться по спирали. Именно поэтому циклонный фильтр для пылесоса универсальный имеет форму конуса: пыль в нем крутится, словно в воронке. При этом крупные частицы мусора оседают в первой, внешней камере, а мелкие остаются на внутренней стороне. Таким образом, из пылесоса через верхнее отверстие выходит тщательно очищенный воздух.

Достоинства фильтра:

1. Нет необходимости в контейнерах и одноразовых мешочках для сбора пыли и их бесконечной замене.
2. Компактность.
3. Бесшумная работа.
4. Если корпус фильтра прозрачный, можно контролировать его загрязнённость.
5. Высокая эффективность.

Пылесос с подобным фильтром достаточно универсальный, и подходит как для домашнего пользования, так и для промышленных помещений.

Соорудив циклонный фильтр своими руками, вы без труда сумеете изготовить и аквафильтр для пылесоса.

Возможные ошибки при изготовлении циклона

Поняв суть конструкции и принцип ее работы, сделать циклон не сложно, но есть ряд ошибок, которые не позволят готовому устройству работать так, как запланировано:

1. Во-первых, несоответствие размера циклонного фильтра и пылесоса. То есть, мощности агрегата может не хватить для нормальной работы фильтра, изготовленного из дорожного конуса. Или же наоборот. Мощность мотора настолько высока, что пластиковое или жестяное ведро под конусом, выполняющее роль пылесборника, под действием вакуума просто «схлопывается», то есть деформируется.
2. Вторая ошибка — это плохая герметизация. Все швы вокруг труб и отверстий под болты и шурупы обязательно надо проклеивать и обрабатывать герметиком. Полная непроницаемость – вот залог качественной работы устройства даже с обычным бытовым пылесосом.
3. Нельзя оставлять прибор в работающем состоянии без присмотра, например, во время обеденного перерыва или ночью. Любой электроприбор может сломаться, загореться и уничтожить тем самым и помещение мастерской, и все здание.

Ведь это самодельное устройство. Оно не оснащено дополнительной защитой от короткого замыкания и других аварий. И как бы оно ни было хорошо выполнено, но таким и останется – самоделкой.

Самодельный циклон из бытового пылесоса

Первый метод уже довольно давно представлен в интернете и на ютубе. Вы без труда сможете найти множество роликов с подобными самодельными циклонами.

Однако у профессиональных строителей они вызывают вполне закономерные вопросы и скепсис. Поэтому следует сразу же оговориться, что подходят они большей частью для уборки стружки от дерева.

А вот с цементной пылью подобными девайсами лучше не работать. Под нее более «заточен» второй вариант.

Основная «фишка» которая позволит вам спокойно засасывать килограммы мусора, древесные, металлические опилки и при этом не беспокоиться о частой смене фильтрующих мешков, заключается в самодельном «сепараторе».

Его то и нужно будет сконструировать из нескольких комплектующих. Для всей сборки вам понадобятся:

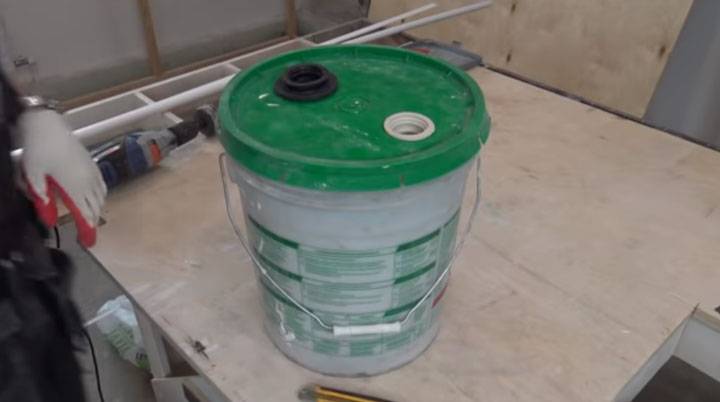

• обычный пылесос
• плотное пластиковое ведро с крышкой

Лучше всего здесь подойдет ведро от шпатлеки Шитрок. Его тяжелее сплющить вакуумом.

• пластиковая канализационная труба d-40мм
• полипропиленовый канализационный отвод под 90 градусов диаметром 40мм
• коронка 40мм или канцелярский нож

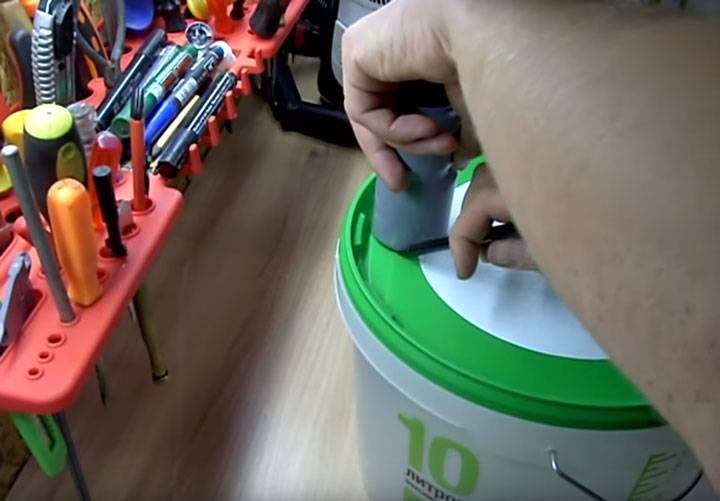

Первым делом по центру крышки ведра высверливаете или аккуратно вырезаете сквозное отверстие под трубку.

Втрое отверстие размечаете ближе к краям крышки, там где ребро жесткости.

Если у вас нет специальной коронки, то предварительно протыкаете шилом намеченную окружность и аккуратно прорезаете ее канцелярским ножом.

Края при этом получатся неровными, но их можно обработать круглым напильником.

В эти отверстия вставляются два канализационных отвода. Чтобы они надежно держались и не было дополнительного подсоса воздуха, их лучше приклеить.

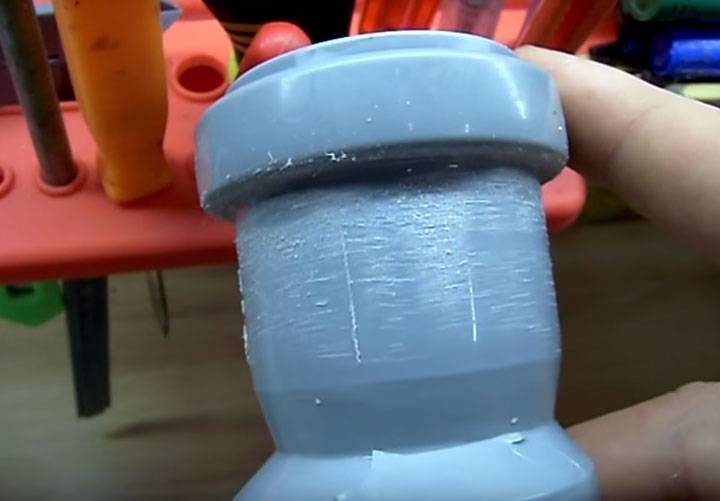

Для этого сначала обработайте края трубки наждачкой или напильником, дабы создать шероховатую поверхность.

Ту же самую операцию проделываете с крышкой.

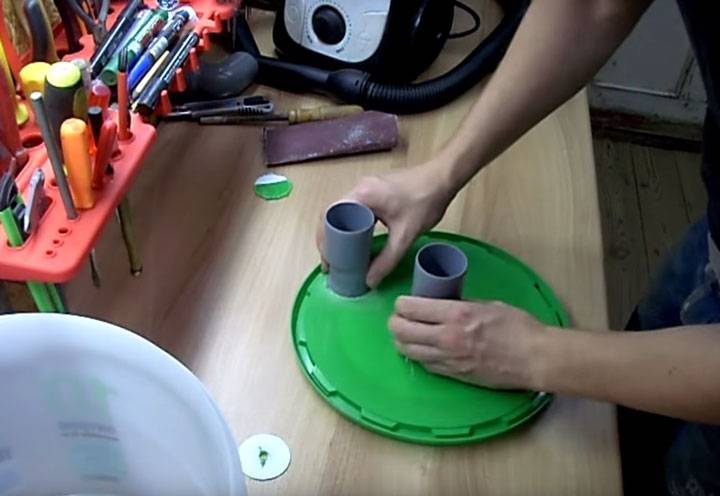

После этого, вставляете во внутрь крышки трубки и наносите толстый слой клея термопистолетом.

Клея не жалейте. Это поможет создать в этих местах хорошую герметичность и плотно закрыть все щели.

Есть правда еще один вариант, при котором можно обойтись и вовсе без клея и фановых труб. Для этого закупите в Леруа Мерлен резиновые переходные муфты.

Они бывают разного диаметра. Подбирайте по размерам своего шланга.

Например в муфту 40/32 плотно вставляется трубка от шланга 35мм. А вот в 40мм трубе она будет болтаться. Придется что-то подматывать и колхозить.

На ту трубку, которая находится с краю крышки, одеваете канализационный отвод на 90 градусов.

На этом конструкция сепаратора можно сказать практически готова. Устанавливаете крышку с отводами на ведро.

Шланг для забора воздуха от пылесоса вставляется в центральное отверстие.

А тот кусок, которым вы будете собирать весь мусор и пыль, втыкаете в угловое соединение.

Желательно чтобы в трубках присутствовали уплотнительные кольца по размеру гофрошлангов пылесоса.

На этом вся сборка окончена. Можно включать пылесос в сеть и пользоваться.

Вот наглядное видео изнутри ведра подобной конструкции. На нем прекрасно видно как опилки всасываются в сепаратор, но не могут из него вырваться и попасть в пылесос.

Принцип работы здесь следующий. Засасываемая в емкость крупнодисперсная пыль падает на дно емкости. При этом она не попадает в ту зону, где непосредственно происходит откачка воздуха.

Помогает в этом деле три фактора:

гравитация

трение

центробежная сила

Они то и заставляют мусор вращаться внутри ведра прижимаясь к его стенкам, а затем падать на дно. И только мелкая фракция попадает непосредственно в пылесборник пылесоса.

Обычно такой циклон на заводских конструкциях имеет форму конуса, но и цилиндрические экземпляры тоже зачастую неплохо справляются с этой задачей.

Правда чем выше будет ведро, тем лучше будет работать установка. Многое тут зависит от правильного сопряжения конструкции емкости и мощности пылесоса. Вот табличка от китайских циклонов по правильному подбору диаметра шлангов и мощности агрегатов.

В цилиндрических ведрах вход тангенциального потока воздуха осуществляется не через криволинейную боковую стенку, а через плоскую крышку. Собрать такой девайс на порядок проще.

Кроме того, если у вас есть несколько ведер, можно их использовать поочередно. Просто снимаете крышку с одного и переставляете на другое. Причем это сделать даже проще чем в громоздких циклонах.

Далее в самом конце работы просто выносите разом заполненные емкости. Это здорово экономит время.

Если у вас мощный пылесос, вместо пластикового ведра из под эмульсионной краски, лучше использовать металлический бачок такой же формы. Иначе ведро будет схлопываться и его будет плющить.

Выручает в этом деле регулятор мощности. Если он конечно присутствует в вашей модели.

ДЛЯ ЧЕГО ИСПОЛЬЗУЮТ ФИЛЬТР ЦИКЛОН?

Циклонный Фильтр / Фильтр Циклон — это незаменимое устройство для всех, кто занимается обработкой металла, пластика, древесины и других материалов. С фильтром Циклон у вас всегда будет чистый воздух, не загрязненный пылесос, который прослужит гораздо дольше. Также, пропадет потребность постоянно покупать и заменять мешки-пылесборники и другие комплектующие для пылесоса, т.к. циклон направляет весь мусор в емкость, которую очень легко опустошить и вернуться обратно к работе.

Фильтры «Циклон» имеют следующие назначения: предварительная фильтрация мусора или материалов пылесосом мусора разных фракций (пыль, опилки, стружка) разной плотности (бетонная пыль от штробления, песок,дерево, пластик, металл, бетон, песок, сверления, резка плитки, шлифовка стен и потолка), а также данный фильтр используют в промышленности для очистки газов от взвешенных частиц.

Фактически фильтр циклон является, в индустрии материалообработки, самым рациональным, по простоте конструкции, инженерным решением и самым оптимальным, с экономической точки зрения, решением по критерию цена-эффективность. По эффективности фильтрации мусора фильтр циклон находится на границе классов фильтрации между фильтрами тонкой очистки и HEPA-фильтрами, имея между тем внутреннее сопротивление в разы меньшее, чем любой другой фильтр из любого материала. Фильтр циклон – это практически труднозасоряемый и безотказный в использовании фильтр, который прослужит не один год.

Как показывает практика, эффективность работы циклона зависит от целого ряда факторов, большинство из которых непредсказуемы и слабо управляемы. Качество фильтрации циклона может резко измениться при незначительном, на первый взгляд, изменении какого-либо внешнего фактора, например, увеличения влажности воздуха или падения атмосферного давления в столярном цехе. Установить достаточно точную эффективность циклона можно только практическим путем в лабораторных условиях. Однако, статистические данные многих исследований показали, что степень очистки циклонов усреднено может достигать:

для мусора с условным диаметром свыше 50 микрон – до 99.5%для мусора с условным диаметром от 50 до 20 микрон – до 97.0 %для мусора с условным диаметром от 20 до 10 микрон – до 95.0 %для мусора с условным диаметром от 10 до 5 микрон – до 90.0 %

Наряду с эффективностью фильтр циклона его немаловажной характеристикой циклона является пропускная способность. Следует отметить, что эффективность и пропускная способность обратно пропорциональны для циклонов, то есть с увеличением пропускной способности эффективность фильтрации уменьшается

Таким образом, основное назначение применения циклонного фильтра – в разы снизить концентрацию мусора в потоке, который после циклона поступит в пылесос или в радиальный вентилятор. В результате такого применения до пылесоса (радиального вентилятора) долетает несопоставимо меньшее количество мусора, по сравнению с тем, как если бы мусор поступал в пылесос (радиальный вентилятор) напрямую.

Как следствие такого применения, имеется несколько значительных преимуществ при использовании циклонного фильтра:

1. турбины пылесоса или двигателя радиального вентилятора обеспечивается практически без нагрузки. Снижение физической нагрузки на турбину или радиальный вентилятор происходит за счет того, что при использовании циклонного фильтра до турбины (рабочего колеса радиального вентилятора) долетает несравненно меньшее количество мусора. Двигателю легче работать, меньшее количество особо мелкой пыли может осесть на лопастях. Осаждение пыли на лопастях двигателя является прямой причиной типичной поломки любого двигателя – осаждение приводит к дисбалансу, который в свою очередь приводит к перегреву и разрушению опорных подшипников ротора.
2. При использовании циклонного фильтра ресурс двигателя увеличивается в несколько раз
3. Менять мешки и складчатые фильтры в пылесосе, как минимум, в 20 раз реже, плюс – см. предыдущий пункт

Назначение

Убирать в комнате, где ведутся ремонтные работы, — кропотливое и трудоемкое занятие. Недостаточно просто смахнуть или смести веником опилки, частицы штукатурки, крупинки гипсокартона, поскольку пыль оседает на всех поверхностях помещения. В таком случае не поможет даже влажная уборка. Поэтому решение подобной проблемы одно — применить пылесос.

Но беда в том, что использовать бытовой прибор для очистки комнаты от строительной пыли — плохая идея, поскольку мешок устройства быстро забьется, поэтому придется его постоянно очищать. Кроме того, крупные частицы (например, щепки и куски раствора) станут причиной засора трубы и иных деталей бытового устройства.

Промышленный пылесос — крупногабаритный и дорогой прибор, поэтому его редко используют для чистки жилой комнаты, в которой был сделан ремонт. Но умельцы нашли простое решение этой проблемы. Самодельный фильтр «Циклон» — вот простое изделие, которым необходимо дополнить бытовой пылесос, когда надо очистить дом от пыли и не повредить устройство.
