Конструируем электролобзик своими руками

Устройство и принцип работы

Стандартный станок из электролобзика своими руками включает в себя главный стол, на котором размещен режущий инструмент. Под столом обычно закреплен электромотор и механизм, передающий вращение от вала двигателя. Узел натяжения располагается или в верхней, или нижней части станка. Во многих моделях существует возможность выпиливания заготовок под разными углами. Это бывает необходимо в случае наклонного распиливания. На поворотный механизм часто наносят разметку. Это создает некоторый комфорт в работе. Максимально возможный рез зависит от размеров столика. Обычно это параметр составляет 30–40 см.

По конструкции лобзиковые аппараты делятся на:

• Имеющие нижний суппорт.
• Устройства с двойным суппортом.
• Пилы с подвеской.
• С упорами и градусной шкалой.
• Универсальные устройства.

Чаще всего встречаются пилы с нижним суппортом. В этом случае станина-основание имеет две части: нижнюю и верхнюю. На верхней части располагается блок порезки и очистки. В нижней части находится электродвигатель, управление и включение, механизм передачи. Такая конструкция позволяет вырезать детали практически неограниченного размера.

Верхняя часть станины с двойным суппортом содержит дополнительную рейку. Монтаж такого устройства проще, чем агрегатов с нижним суппортом. Двойной суппорт позволяет обрабатывать негабаритные заготовки. Оба варианта позволяют распиливать заготовку толщиной не более 8 см

Лобзиковые аппараты на подвеске не имеют станины. В результате они очень подвижные, и во время порезки материал остается неподвижным. Перемещается только режущий блок. Рабочий модуль чаще всего крепится к потолку, соответственно, габариты материала ничем не ограничены. Пилы с подвеской позволяют вырезать очень вычурные и сложные формы.

Для сверхточных работ по схемам и чертежам придуманы станки с градусной шкалой и упорами. Механизм их работы заключается в том, чтобы совершать действия без погрешностей и ошибок.

Универсальные лобзики умеют выполнять несколько задач, кроме порезки. Это сверление, шлифование, полировка.

Обычно одним из главных параметров инструмента является показатель мощности. Чем выше мощность, тем больше возможностей у механизма. Но когда речь идет о бытовом ленточном лобзике, это верно лишь отчасти. Вполне достаточно электродвигателя мощностью около 150 Ватт.

https://youtube.com/watch?v=hsoU59PkDr8

Гораздо важнее для самодельного стационарного лобзика — криво-шатунная часть. Узел, который преобразует вращение двигателя в поступательно-возвратное движение ленты.

Частота колебаний обычного бытового лобзика – до тысячи движений в минуту. Амплитуда при этом составляет от 3 до 5 см. Для материалов различной плотности и твердости предусмотрена регулировка скорости. В большинстве случаев длина полотна доходит до 35 см. При такой длине пилы можно разрезать заготовки толщиной по 10 см. Ширина пил колеблется от сверхтонких (шириной 2 мм) до грубых (шириной до 10 мм).

Собирая самостоятельно станок для выпиливания из фанеры, необходимо особое внимание уделить правильному натяжению режущего элемента. Полотно должно быть ровным, без винтообразных перекосов, достаточно натянуто, но без лишнего

Лента на должна «звенеть» от натяжения. Для этого разработаны системы из винтовых и рессорных пружин.

В промышленных образцах иногда применяют поток воздуха из воздушного насоса для автоматического убирания опилок во время пропила.

Шаг 3: Закрепляем лобзик на крышке

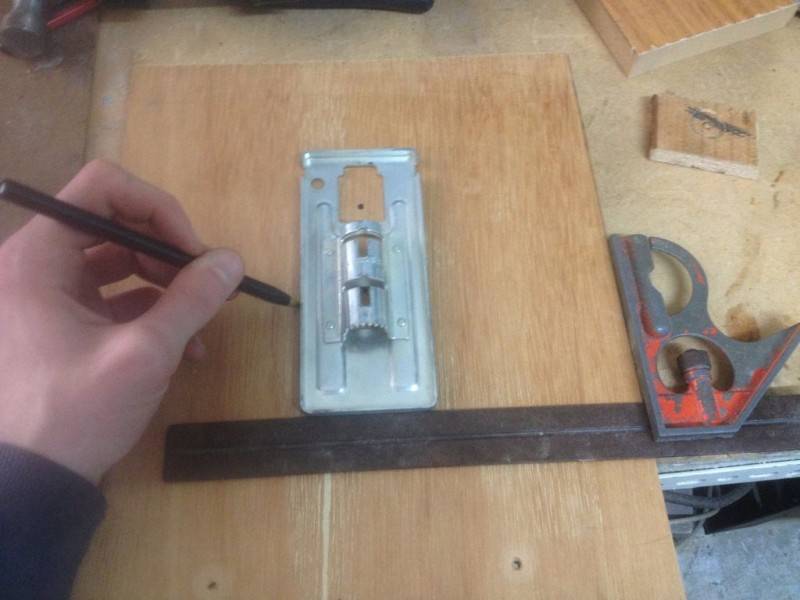

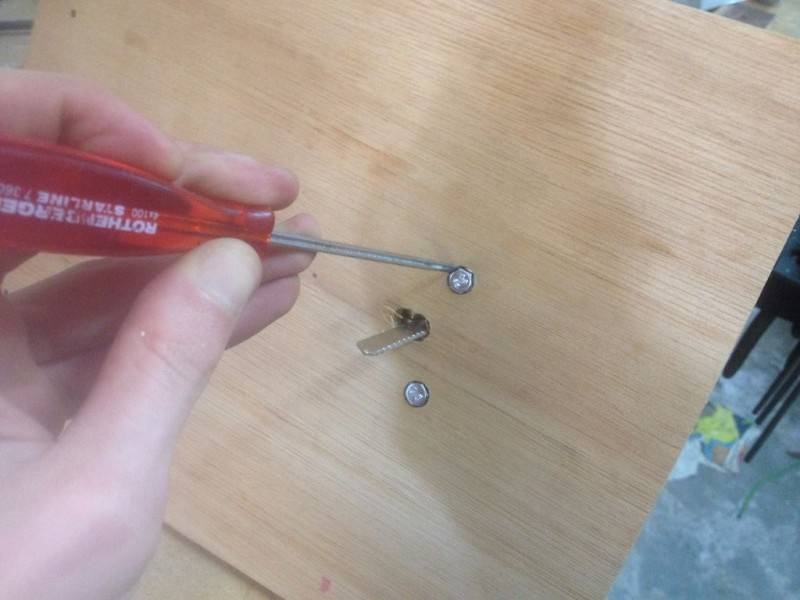

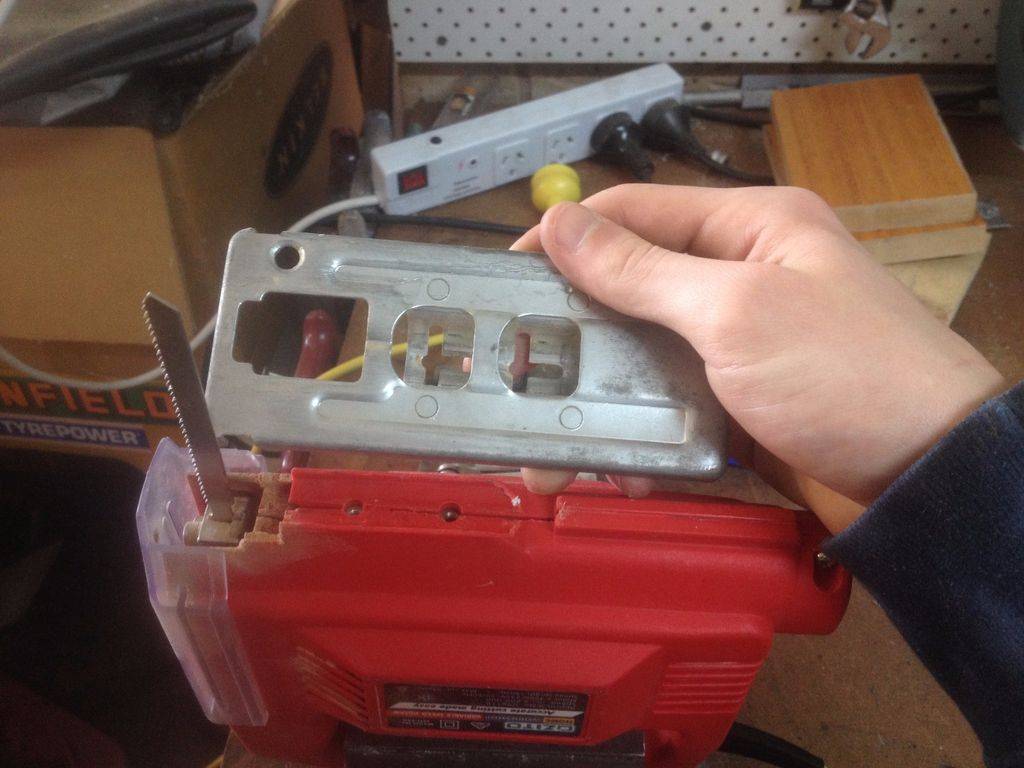

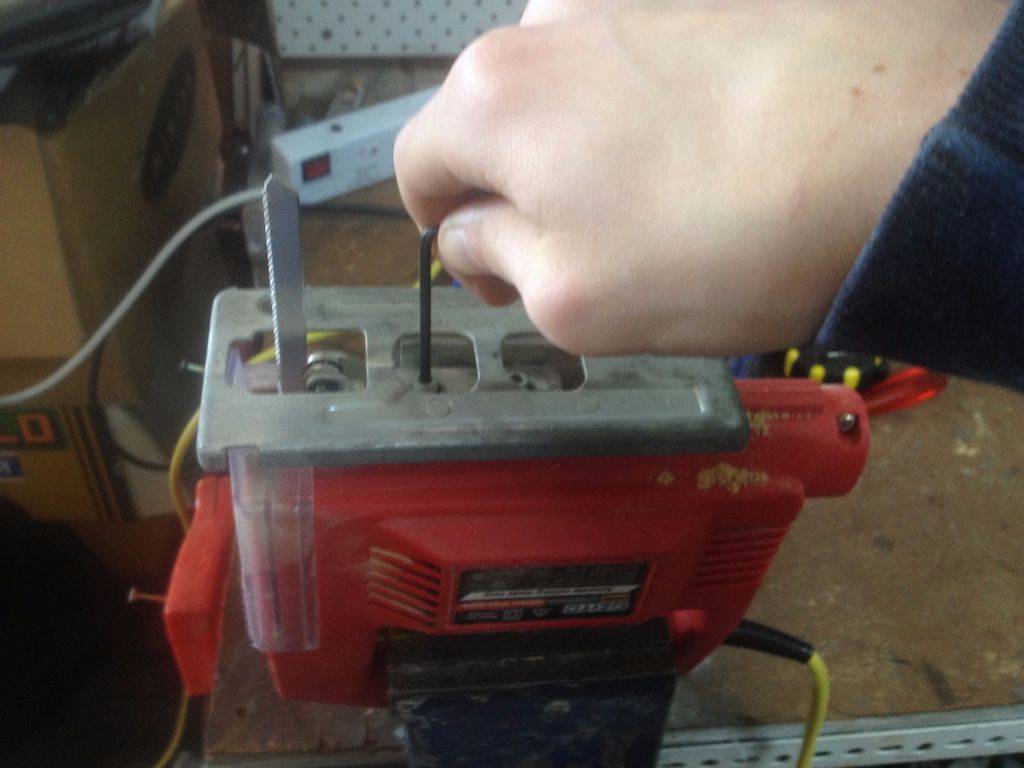

1. Снимите подошву с лобзика, с помощью идущего в комплекте шестигранника. В крышке уже есть одно отверстие, вам осталось просверлить еще три, чтобы в каждом углу было монтажное отверстие.

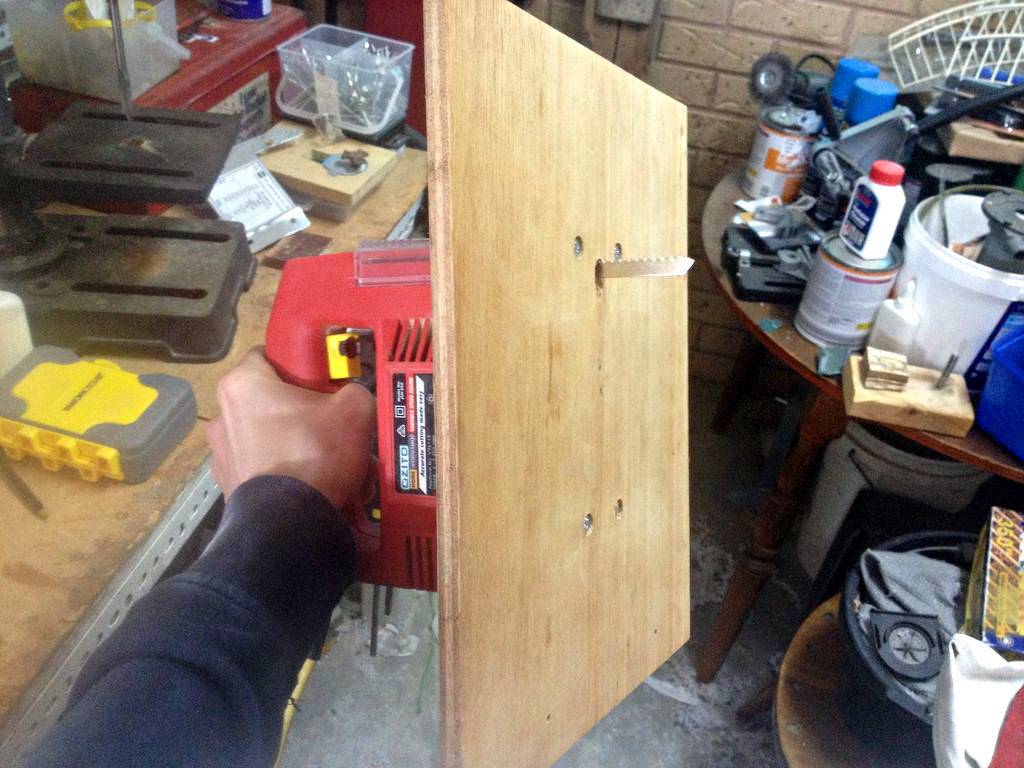

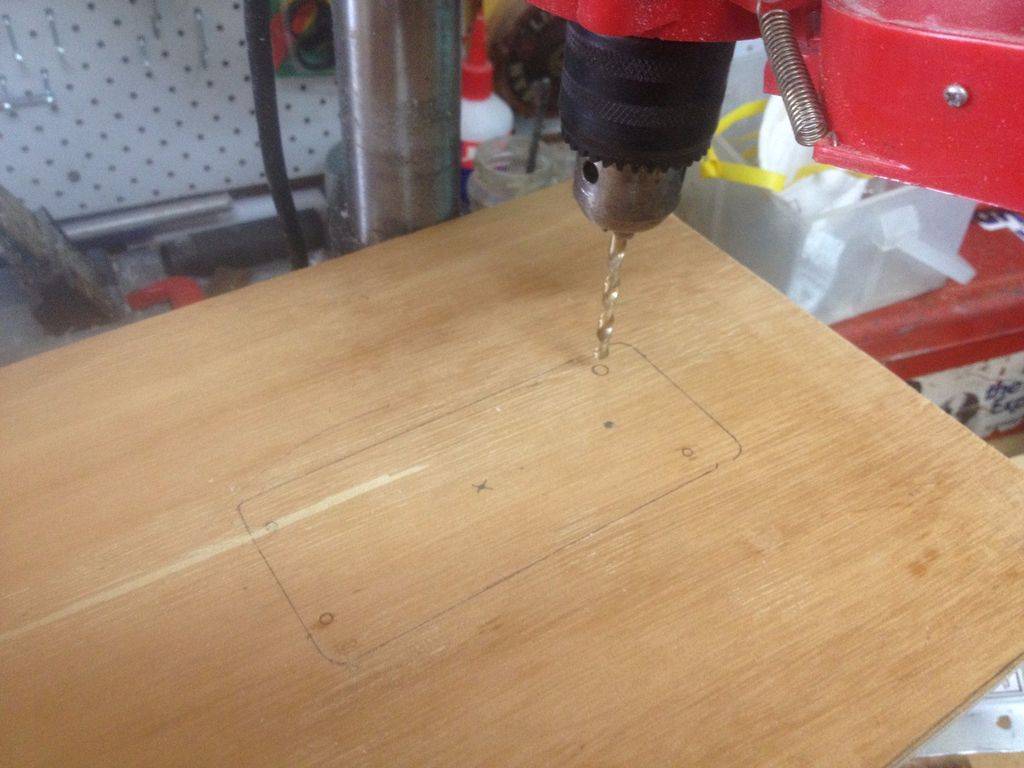

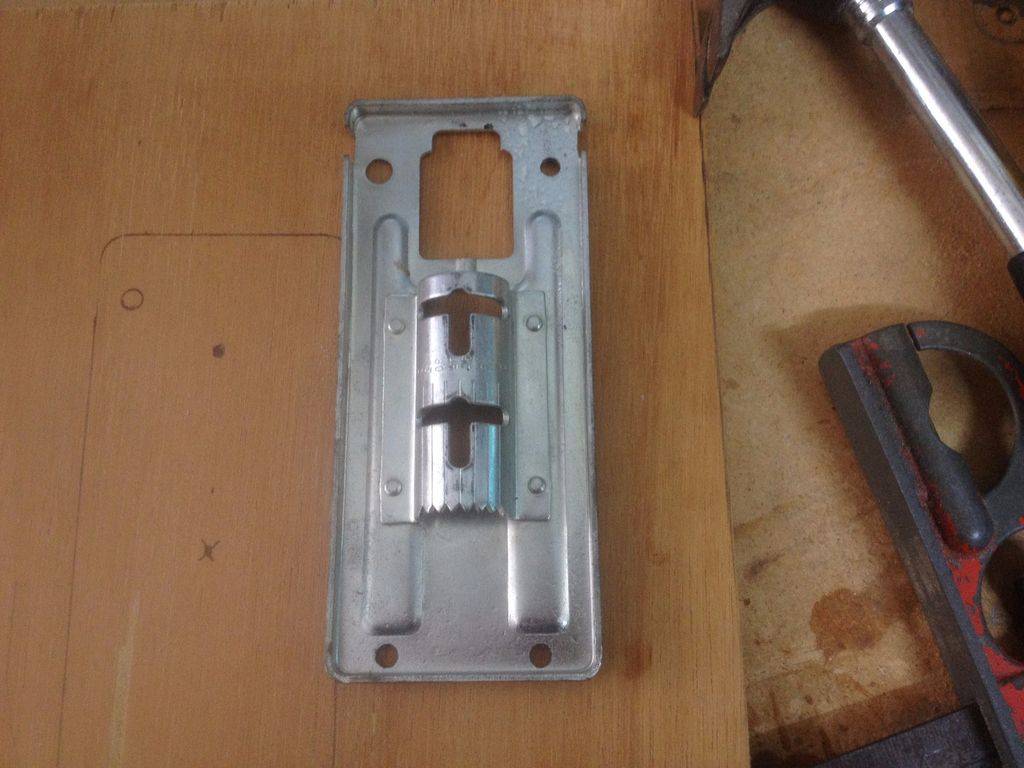

2. В центральной части фанерной крышки отметьте место, где будете закреплять подошву лобзика, и отверстие для полотна лобзика.

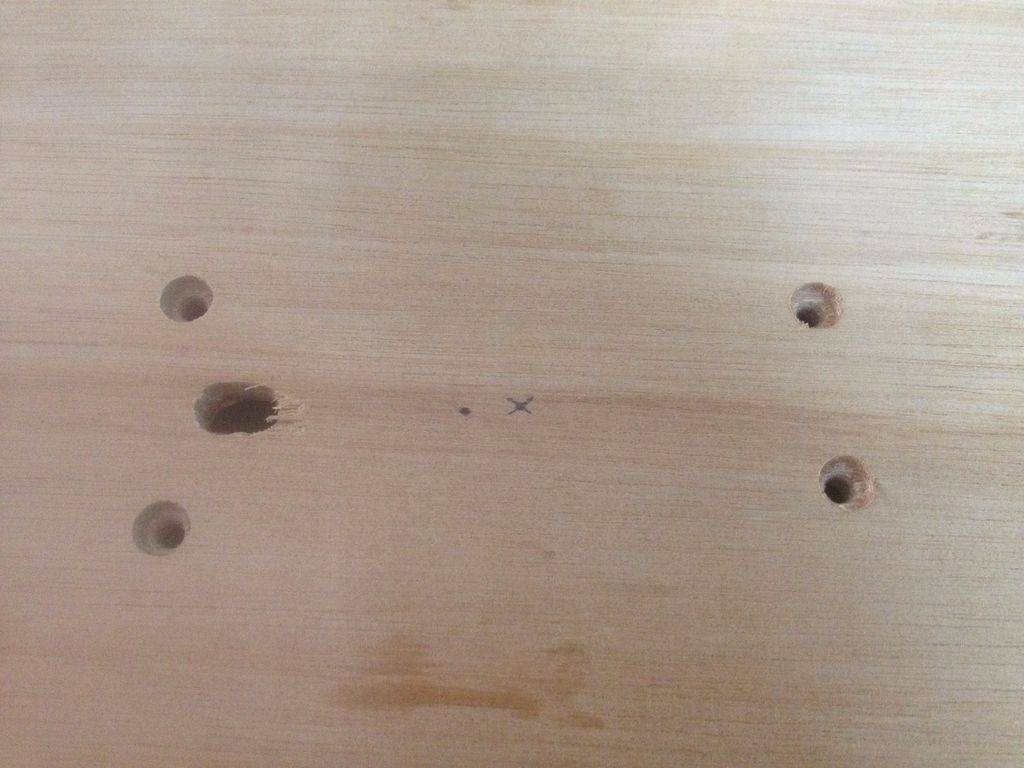

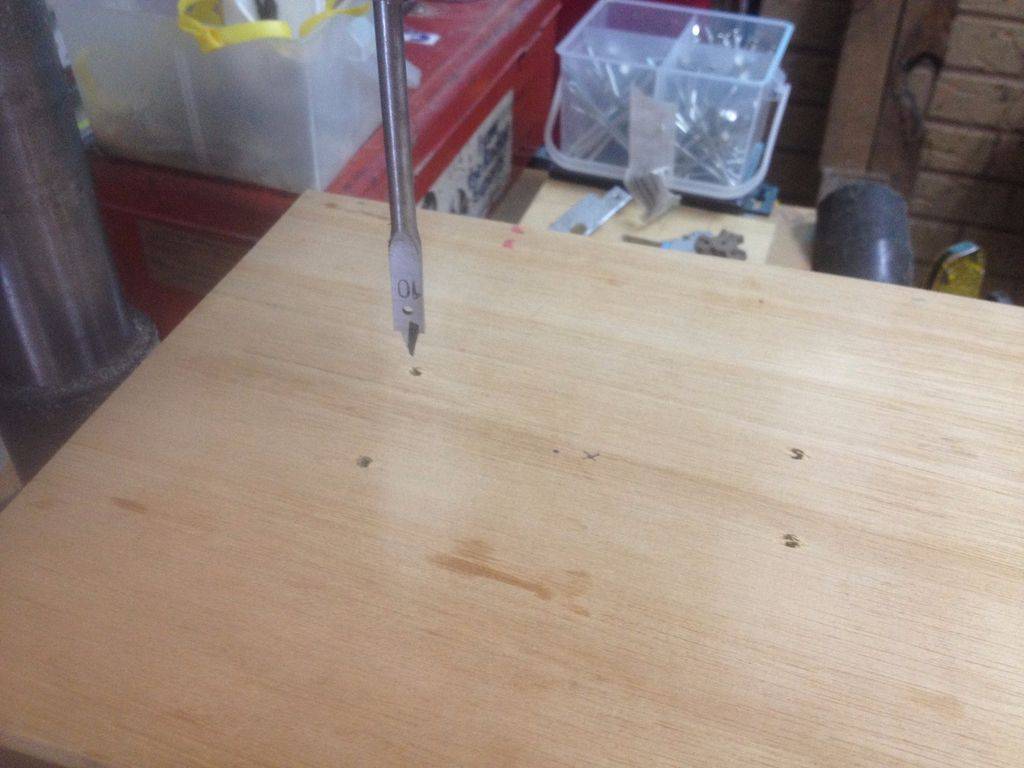

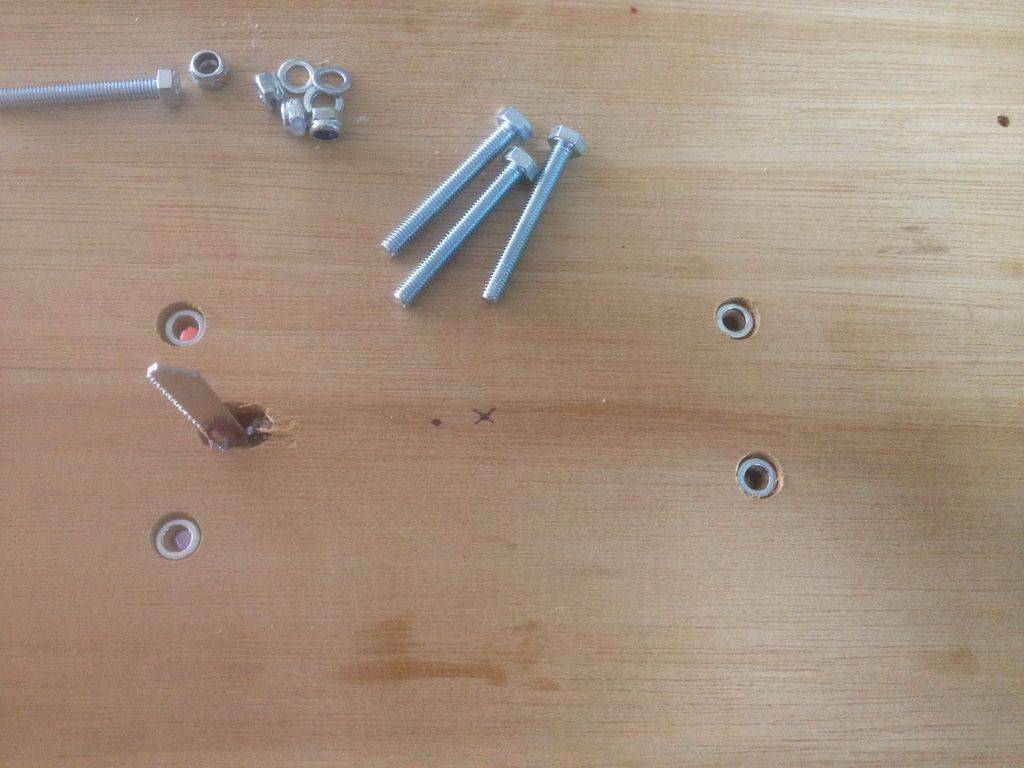

3. Теперь можно просверлить четыре отверстия в фанере, раззенковав их перовым сверлом, чтобы шляпки винтов были вровень с поверхностью. Осталось сделать отверстие под пилку.

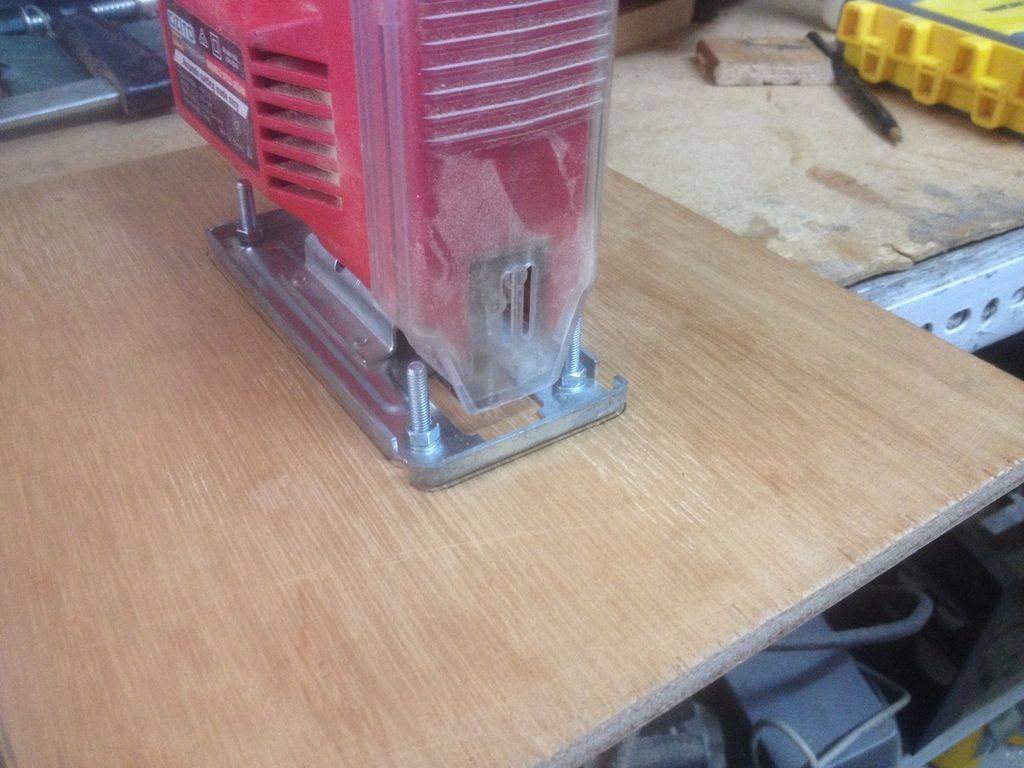

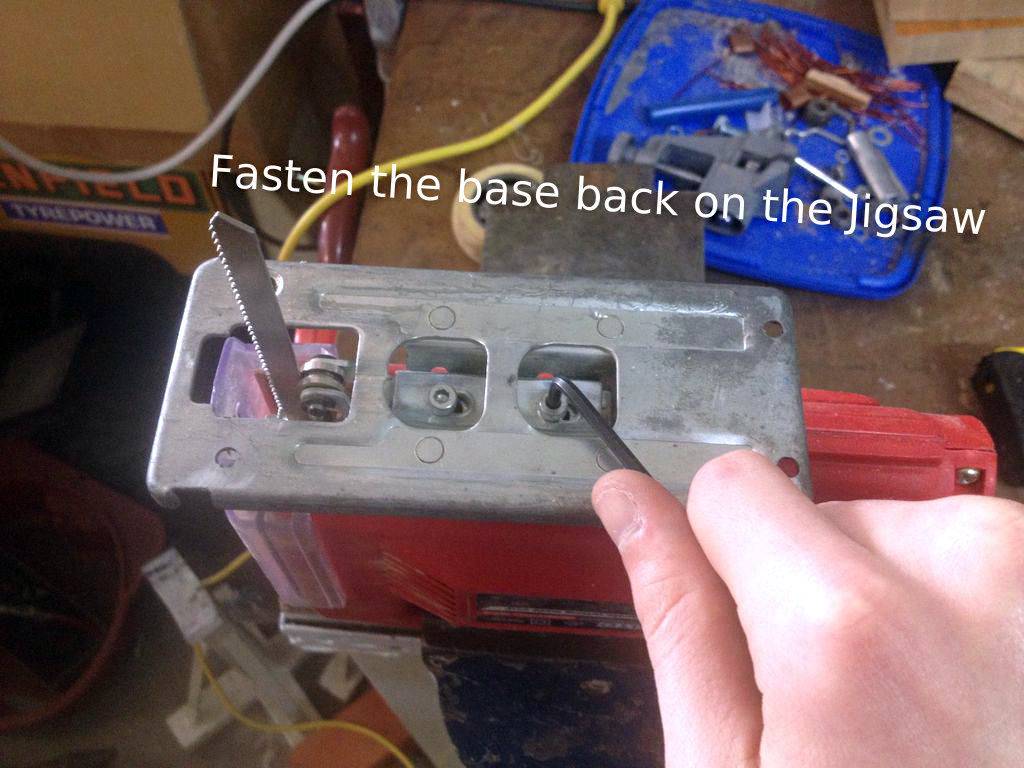

4. Теперь наденьте подошву обратно на лыжи лобзика, и приложите фанерную крышку к подошве, чтобы пилка прошла в предназначенное для нее отверстие.

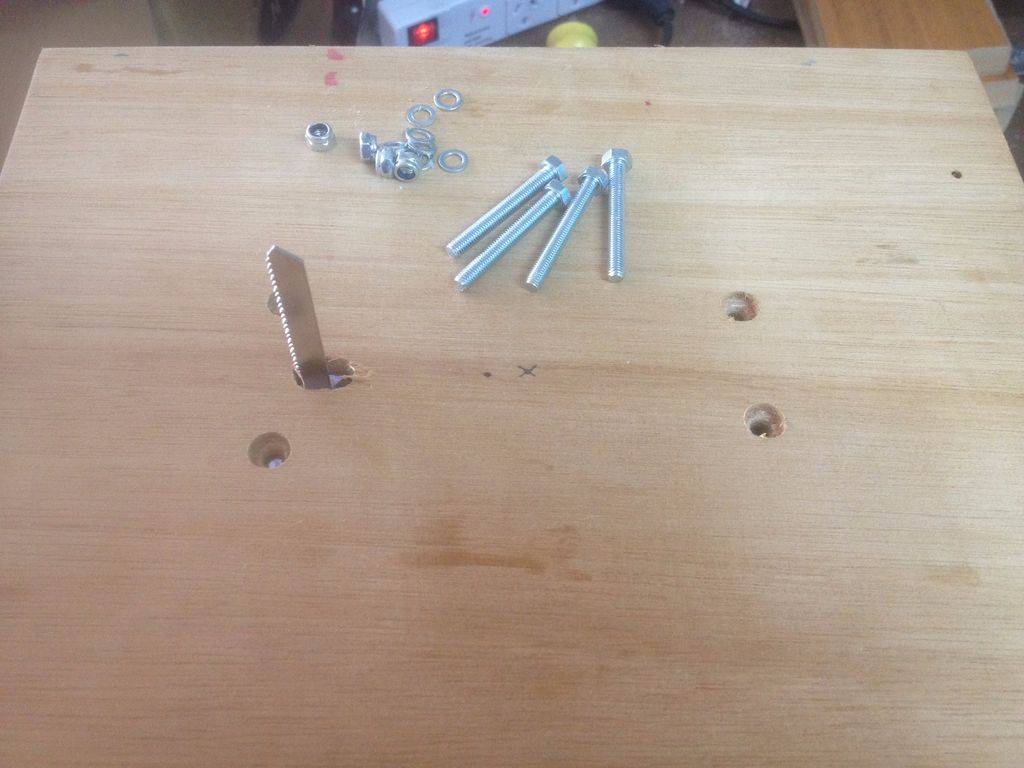

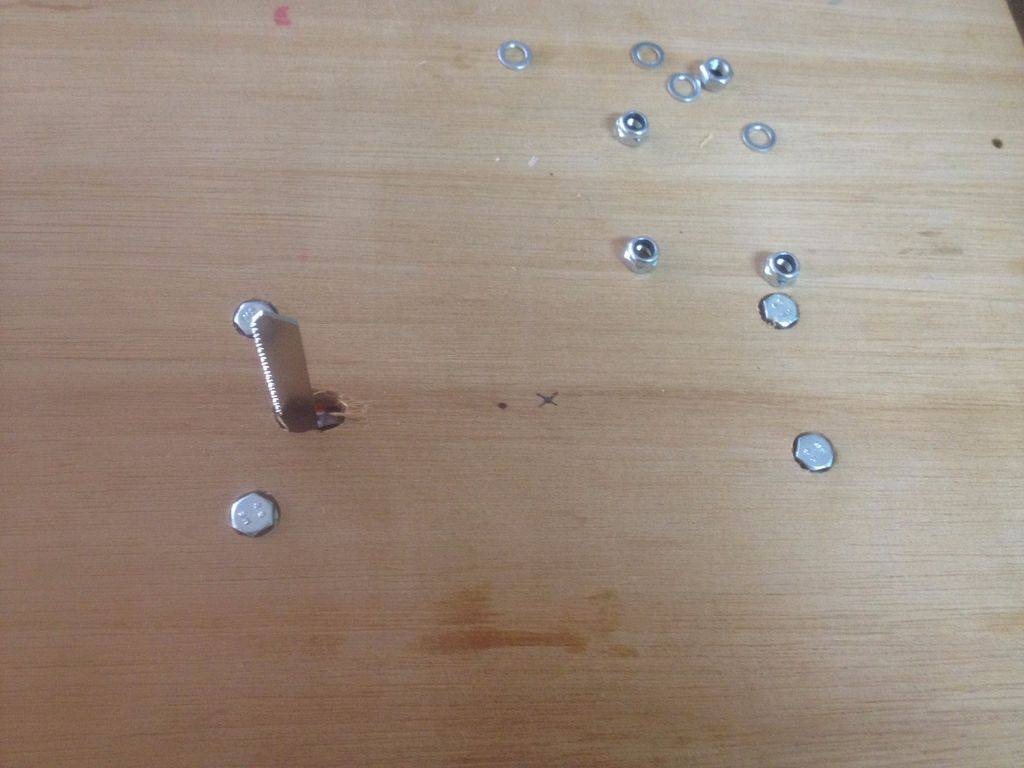

5. В расширение каждого монтажного отверстия вложите шайбу, вставьте в отверстия болты и закрутите их с другой стороны гайками. Закрутить болты было немного сложно, поэтому я фиксировал головку каждого болта плоской отверткой, и крутил с другой стороны гаечным ключом.

Самодельный лобзик из ручного инструмента

Домашне любители обработки древесины часто ищут информацию как сделать лобзик своими руками не обладая специальными навыками. Можно воспользоваться готовым ручным лобзиком в качестве основы. Механизм не требует тщательной доработки. Заводское ручное устройство — это привод. А вот кривошипно-шатунный механизм придётся разрабатывать самостоятельно. Производители стараются предложить потребителю платформы для быстрой переделки, но личные потребности удовлетворить можно только своим изделием.

Порядок сборки:

1. Изготавливают опорный столик. В качестве материала берут лист металла и делают в нём отверстие. Форма — продолговатая, в 3−4 раза шире полотна пилы. Отверстия для крепежей делают рядом.
2. Внизу опорного столика закрепляют заводское устройство. Отверстия для крепежей делают рядом с отверстием для распиловочного полотна. В качестве крепежа используют винты с потайной головкой. Это нужно для того, чтобы обеспечить идеально ровную плоскость столика. В ином случае обрабатываемые изделия будут цепляться за шляпки винов, что вызовет неудобства в работе.
3. Конструкцию закрепляют на деревянном столике.

Преимущество создания станка из электролобзика своими руками в том, что заводской инструмент можно отсоединить в любой момент. Когда нужно — в руках обычный ручной лобзик. Поэтому лучше приобретать ручной вариант инструмента, который можно использовать на самодельном станке — так дешевле. Стационарные устройства стоят дорого.

Комфортную работу с деревянными изделиями можно обеспечить путём установки направляющих реек на самодельный опорный столик. Дополнительно на столик наносят разметку, которая облегчает измерение расстояния на деталях при обработке.

Основные характеристики лобзика

Помните, что любой вариант должен соблюдать установленные параметры:

• Оптимальный размер рабочей поверхности или стола должен находиться в пределах между 30 и 40 сантиметров. Меньший размер не удобен для обработки деталей, больший – представляет промышленные образцы;
• Мощность привода приравнивается к 150 Ватам. Эта самая реальная величина, способная принадлежать сооружению, сделанному в домашних условиях;
• Усилие вращения, которым наделяется пила, передается при помощи специального механизма. У него сложное название – кривошипно-шатунный механизм. Его основная задача изменить вращение на специальное возвратно-поступательное движение;
• У пилки есть определенный лимит колебаний в одну минуту. Этот показатель должен находиться между 800 и одной тысячей движений в минуту;
• Пилки для лобзикового станка имеют ряд особенностей. У пилки также есть лимит движений по вертикали – он не должен превышать пяти сантиметров;
• У большинства моделей есть функция контроля скорости, это позволяет выполнять работы более качественно и приспосабливаться под разные технические качества материала, с которым происходит взаимодействие;
• У лобзика есть лимит по параметрам материала, с которым осуществляется работа. Так ручной лобзик должен работать с пластиком и деревом, чьи параметры не превышают десяти сантиметров в толщину, а длина изделия не является больше показателя в тридцать пять сантиметров;
• Для каждого материала (будь то пластмасса или древесина) используется своя пила. Ширина пилы в среднем может варьироваться в диапазоне от двух до десяти миллиметром;
• Плавность работы обеспечивает механизм натяжения.

Обратите внимание!

• Индукционный нагреватель своими руками ️ — обзоры лучших вариантов изготовления. Разновидности конструкций самодельного прибора + пошаговый мастер-класс (160 фото)
• Пушка гаусса своими руками: ТОП-130 фото лучших способов создания своими руками. Особенности конструкции + мастер-класс для начинающих
• Струбцины своими руками — поэтапный мастер-класс для начинающих. Схемы изготовления разных конструкций + 170 фото

Изучая все особенности лобзиков, помните, что есть исключения из правил. Это промышленные образцы и варианты, предназначенные для фигурной работы малого размера. Чаще всего их первое отличие в высокой стоимости.

Шаг 3: Закрепляем лобзик на крышке

1. Снимите подошву с лобзика, с помощью идущего в комплекте шестигранника. В крышке уже есть одно отверстие, вам осталось просверлить еще три, чтобы в каждом углу было монтажное отверстие.
2. В центральной части фанерной крышки отметьте место, где будете закреплять подошву лобзика, и отверстие для полотна лобзика.
3. Теперь можно просверлить четыре отверстия в фанере, раззенковав их перовым сверлом, чтобы шляпки винтов были вровень с поверхностью. Осталось сделать отверстие под пилку.
4. Теперь наденьте подошву обратно на лыжи лобзика, и приложите фанерную крышку к подошве, чтобы пилка прошла в предназначенное для нее отверстие.
5. В расширение каждого монтажного отверстия вложите шайбу, вставьте в отверстия болты и закрутите их с другой стороны гайками. Закрутить болты было немного сложно, поэтому я фиксировал головку каждого болта плоской отверткой, и крутил с другой стороны гаечным ключом.

Процесс модернизации

Лобзик ручного типа в качестве основного устройства для станка имеет недостатки. Главная проблема заключается в пилке — он слишком широкая в ручных моделях. Из-за этого тонкую работу по дереву ею сложно выполнить — кривизна линий ограничена.

Предыдущая конструкция проста и не имеет дополнительных деталей, которые облегчают работу с деревом. Направление модернизации — возможность замены пилки на тонкую.

Варианты по улучшению конструкции:

1. Сооружают коромысло. Конструкция будет натягиваться пружинами, с одной стороны. Вторая сторона коромысла закрепляется на пилке.
2. Закрепляют пилку между двух валиков. Они служат направляющими тонкой пилки.
3. Используют стационарное заводское устройство в качестве привода системы из двух коромысел. Между последними натягивают пилку. Движение передаётся от заводского устройства на нижнее коромысло пилки.

Конструкцию при покупке или самостоятельном изготовлении предстоит выбрать исходя из личных предпочтений и желания ковыряться в технике. Использование направляющих валиков менее популярный вариант — надёжность его хромает.

Распространена модернизация путём установки коромысел. Лучше, чтобы при этом заводское устройство служило только приводом для пилки лобзика. Для этого нужно отключить маятниковый ход в инструменте.

Как сделать станок из швейной машинки?

Из швейной машинки получается отличный лобзиковый станок, которые снабжен регулятором перемещения пилки. Сделать его нетрудно, если придерживаться такой инструкции:

1. Из нижней части машинки демонтируют механизм плетения нити. В некоторых моделях он может размещаться в другом месте.
2. Для демонтажа данного узла необходимо вынуть несколько болтов, после чего снять шплинт и приводной вал.
3. Откручивается верхняя защитная панель. После этого паз, по которому перемещается швейная игла, необходимо расширить под параметры пилки.
4. Сам режущий элемент также немного видоизменяется. Его подрезают согласно длине швейной иглы.
5. Делать переходник для установки режущего элемента необязательно. Вместо этого, можно немного сточить верхние резцы и обработать нижнюю зону полотна.
6. Пилочку вставляют в иглодержатель и начинают работу.

Все представленные варианты изготовления лобзиковых станков очень удачны. Полученные агрегаты отличаются высокой продуктивностью труда, а смастерить их совсем нетрудно. В зависимости от своих умений, каждый мастер сможет выбрать лучшую модель самодельного оборудования.

Как изготовить собственную установку

Желание создать самодельный электролобзик может возникать по нескольким причинам:

1. Нет электропитания в мастерской, но есть возможность пользоваться двигателями внутреннего сгорания малой мощности.
2. Есть пневматические двигатели, но мощности компрессора не хватает для серийного инструмента.
3. Питание электродвигателя происходит от аккумуляторов или солнечных батарей, мощности источника недостаточно для применения электроинструмента.
4. Требуется получить параметры движения пилы, недостижимые при использовании серийного инструмента.

Сконструировать электролобзик не составляет труда. Типовая структура выглядит так:

Установку легко приспособить под любой источник крутящего момента. Пара шкивов (один располагается на валу двигателя, другой – приводит в движение кривошипно-шатунный механизм) позволяют варьировать передаточное число, снижая нагрузку на силовой агрегат и позволяя получить нужные обороты (они же отвечают за количество ходов пилы в минуту) на исполнительном устройстве.

Станок, построенный по приведенной выше схеме, может иметь самую разную конфигурацию, материал изготовления также выбирается индивидуально. Пример готовой установки  имеет такой вид:

Детали для электрического лобзика

При сборке электрического лобзика важно найти подходящий двигатель, который будет приводить в движение рабочий инструмент – пилу. Для такой цели отлично подходит мотор от дрели, блендера, кухонного комбайна или другой техники такого же типа. Раму лобзика лучше делать из алюминиевой трубы

Раму лобзика лучше делать из алюминиевой трубы.

Подвижная рама изготовляется из металлических профилей, деревянных планок или реек из прочного пластика. Наиболее удобно работать с алюминиевыми трубками квадратного сечения, так как они просты в обработке, имеют небольшой вес и значительный запас прочности.

Чтобы зафиксировать лобзик в нужном положении, для него следует изготовить надежный каркас из дерева или металла. Размеры каркаса не оказывают особого влияния на работу лобзика. Они зависят только от того, какой вариант инструмента вам нужен – компактный настольный либо полноразмерный, устанавливаемый на пол.

Стол для лобзика изготовляется из толстого листа фанеры, в котором проделывается отверстие небольшого диаметра там, где будет двигаться пилка (рис. 2).

Существует и более простой вариант того, как изготовить самодельный электролобзик. Он состоит в том, что ручной электрический лобзик монтируется в вертикальном положении в стол-подставку, при этом его пилка крепится внатяжку к подвижным направляющим планкам – рычагам.

Пилки для лобзикового станка

Пилки бывают разные. Все зависит от того, для каких целей будет использоваться прибор. Пилки бывают:

• штифтовые имеют штифты сверху и снизу, они более широкие (полотно размером от 2 мм). При помощи такой пилы сделать красивый узор не получится, предназначена для обычного распила.
• бесштифтовые не имеют штифтов, длина полотна составляет от 0,6 до 1,35 мм, т.е. они тоненькие. А вот с помощью такой пилки узоры будут красивыми, качественными, удастся сделать даже самый маленький распил.

Так как на основании пилки имеются зубцы, то необходимо разобраться, какие виды зубцов бывают и для каких целей используется каждый:

1. стандартные (зубцы одинаковые, спил качественный, аккуратный, предназначены для медленной, средней скорости работы);
2. с пропущенным зубом (необходимы для более быстрого разрезания, такие зубцы не позволяют пиле быстро нагреваться);
3. двойные (ход замедляется по сравнению с предыдущим видом, но пила работает дольше, т.к. нагревание инструмента осуществляется медленнее);
4. с обратным зубом (древесина режется в обратную сторону, что уменьшает количество сколов);
5. американский зуб (предназначен для аккуратного распиливания, обеспечивается чистый срез, без сколов и повреждений);
6. спиральные пилы (предназначены для аккуратной резьбы, также удобно использовать, потому что нет необходимости поворачивать изделие, зубцы находятся с двух сторон).

Как сделать лобзиковый станок из двигателя стиральной машины своими руками

Изготовить станок для мастерской можно не только из ручного электролобзика, но и из двигателя от старой стиральной машинки. Схема выглядит так:

1. Из металлических уголков 20х20 мм сваривают станину для лобзикового станка. Из ЛДСП выпиливают столешницу удобных размеров и формы, а потом просверливают в обеих частях конструкции отверстия для винтов. Из профильной трубы с диаметром 20х20 мм изготавливают Г-образный рычаг, который будет ограничивать движение пилки, и приваривают его к станине.
2. Из листовой стали при помощи сварки выполняют короб для возвратно-поступательного механизма и монтируют в него втулку для хода штока стационарного лобзика. На токарном станке делают коленвал с маховиком-эксцентриком. На рабочую часть последнего устанавливают мини-подшипник и помещают вал в короб.
3. Готовый механизм смазывают и закрывают крышкой, а потом прикручивают короб в станину. В штоке зажимают полотно и устанавливают сверху столик из ЛДСП.
4. На коленвал вытачивают удлинитель, который позволит соединить рабочую часть лобзикового станка с двигателем от стиральной машины. Мотор прикручивают к коробу, а на поверхности рычага сверху устанавливают кнопку включения и выключения.

Перед использованием станок желательно прикрутить к столешнице, чтобы он не давал вибраций. Конструкция получается довольно удобной в работе, хотя для смены пилок приходится демонтировать весь короб.

Выбор инструмента

Чтобы выбрать хороший станок, подходящий для решения конкретных задач, необходимо обратить внимание на его мощность. Основная часть моделей комплектуется электроприводом мощностью от 90 до 500 Вт. Для домашнего использования оптимальна мощность 150-200 Вт

Для домашнего использования оптимальна мощность 150-200 Вт.

Важным критерием выбора является наличие двух скоростей работы агрегата. В стандартном варианте – 600 и 1000 об/мин. Это дает возможность подбирать подходящий режим для работы с материалами различной плотности.

Рабочий стол бывает неподвижным и поворотным. Фиксация стола под наклоном позволяет резать материал под заданными углами, отличающимися от 90°. Также встречаются модели, у которых предусмотрена регулировка высоты стола – это позволяет продлить эксплуатационный срок пилки, поскольку можно использовать для работы разные ее участки по всей длине, а не только центральную часть.

Производители оснащают лобзиковые станки различным набором опций, в том числе:

• компрессором для удаления стружки с линии разметки струей воздуха;
• блоком сверления;
• подсветкой рабочей зоны;
• ограждением полотна (не позволят контактировать пальцам с движущейся пилкой);
• прижимным устройством (предотвращает вибрацию листового материала малой толщины).

Общий чертеж, особенности строения настольных лобзиковых станков

Наиболее распространенной схемой устройства лобзиковых станков является следующая:

Она включает в себя:

• станину (или корпус), на которой крепятся все узлы и механизмы;
• привод, чаще от электродвигателя клиновым ремнем на кривошип;
• кривошипно-шатунный механизм, преобразующий вращательное движение вала электродвигателя в возвратно-поступательное движение пилки;
• сдвоенное коромысло с натяжным устройством и креплениями для пилки;
• рабочий стол, иногда с механизмом поворота в горизонтальной плоскости на заданный угол.

Раньше в продаже были миниатюрные лобзиковые станки с несколько упрощенным конструктивом, но именно из-за него, приводящего к быстрому выходу из строя пилок ввиду короткого их хода, их выпуск и был прекращен.

Большинство же ныне выпускаемых настольных лобзиковых станков работают с пилками длиной 200 – 350 мм и имеют рабочий ход от 30 до 50 мм.

Различия между станками в основном состоят в мощности электропривода (от 90 до 500 Вт – у большинства моделей), а также видом и способами крепления пилок. Оптимальной, на наш взгляд, является мощность в 150 Вт.

А пилки, кроме длины, могут различаться по ширине (от 2 до 10 мм), типу хвостовиков (со штифтами или без) и по толщине (от 0,6 до 1,25 мм).

В некоторые модели можно устанавливать самые простые, часто называемые «советскими», пилки для ручных лобзиков, что является большим преимуществом. Для реализации именно такой возможности, владельцы лобзиковых станков, не имеющих ее, часто усовершенствуют крепления своих аппаратов, устанавливая на них зажимы от ручного лобзика.

Большинство настольных лобзиковых станков имеют 2 скоростных режима: чаще – 600 и 1000 об/мин., что очень полезно при работе с различными по толщине, твердости и вязкости материалами. Наличие уже упоминавшегося поворотного стола для 99% выполняемых на станке работ – функция бесполезная.

Также большинство лобзиковых станков снабжаются дополнительными приспособлениями, такими, как:

• компрессор для сдувания стружки с линии пропила;
• подсветка области пиления;
• блок сверления и прочее.

Назвать эти приспособления бесполезными никак нельзя, но ориентироваться на их наличие при выборе настольного лобзикового станка, все же, не стоит, так как эти же функции с успехом могут выполнить:

• компрессор для аквариума, с подобранной вами самостоятельно мощностью обдува, зачастую более эффективный, нежели штатный;
• настольная лампа или переноска с комфортным для ваших глаз световым потоком;
• электродрель или шуруповерт.

Еще более сложные приспособления, типа гравировальных бормашинок, которыми может быть укомплектован ваш станок, вообще вызывают определенное недоумение, но сразу скажем, что подобные инструменты лучше иметь не привязанными к лобзиковому (либо любому другому) станку. Их мобильность зачастую дороже расширенного функционала этого самого станка. К тому же, это все далеко не бесплатно.

Недорогие станки с высокой погрешностью

Для самостоятельного изучения тонкостей работы на лобзиковом станке и проведения не особо крупных бытовых работ, обратите внимание на самые доступные модели. Ни одна из погрешностей здесь не носит критического характера

Всё настраивается, подтягивается, усиливается. В процессе подготовки и обслуживания станка нарабатывается бесценный опыт. В этой категории главное – чётко следовать рекомендациям производителя и внимательно отнестись к подготовке первого рабочего пуска.

Калибр ЛЭН-90 – от 3 400 руб.

После затяжки крепежей и коррекции натяжения пилки, проблема ощутимой вибрации не уходит. Не поможет и жёсткая фиксация станины к поверхности стола. К тому времени, как начинающий пользователь решается искать проблему, копая глубже, люфт осевых втулок становится сильнее и рвутся все закупленные пилки. Вопрос с втулками решается их заменой на подшипники. Сэкономить на штифтовых пилках можно, заменив оба штифтовых крепления на покупные либо самодельные узлы для фиксации прямых пилок. При этом изделия, вырезанные на этом этапе, после ручной обработки принимают вполне достойный вид. Технические характеристики станка Калибр ЛЭН-85

Характеристики	Значения
Максимальная толщина заготовки, мм.	40
Частота движения пилки, движ./мин.	1 450
Обрабатываемые материалы	Мягкие породы древесины
Вес, кг.	12
Мощность, Вт	90
Родина бренда/страна производитель	Россия/Китай

ЗУБР ЗСЛ-90 – от 4 398 руб.

Вибрация станка мешает выполнению точных задач. Подтягивание ослабленного крепежа и подкладывание демпферных элементов под соединения не дают ожидаемого эффекта. Но дребезжащий штампованный стол не может быть причиной вибрации, поэтому следует смотреть на крепление мотора и элементы привода. Теоретически я допускаю вероятность сборки станка с бьющими валами и шкивами, но на практике сталкивался только с неправильной фиксацией маховика. Ослабляете винт крепления, выставляете маховик без натяжения, закручиваете винт обратно. В 98 случаях из 100 регулировка положения избавляет ваш новый станок от вибрации. Оставшиеся 2% приходятся на заводской брак деталей привода, который устраняется в рамках гарантийных обязательств. Технические характеристики станка ЗУБР ЗСЛ-90

Характеристики	Значения
Максимальная толщина заготовки, мм.	50
Частота движения пилки, движ./мин.	1 450
Обрабатываемые материалы	Массив и фанера, пластик, тонкий алюмин.ий
Вес, кг.	14.7
Мощность, Вт	90
Родина бренда/страна производитель	Россия/Китай

Обзор станка от магазина «220 Вольт»:

Кратон WMSS-11-02 – от 6 272 руб.

Все преимущества недорого станка портит необходимость применения штифтовых пилок. Выход – установка самодельных винтовых держателей для прямых расходников, но в таком случае пользователь лишается заводской гарантии. Предлагаю компромисс: в двух резьбовых шпильках подходящего размера высверлить по трёхмиллиметровому отверстию – в них вставляются концы обычной пилки и обжимаются гайками. При наличии одной пары шпилек, на замену пилки вам потребуется минута. Эффективность работы сохраняется, условия соблюдения инструкции не нарушаются.Технические характеристики станка Кратон WMSS-11-02

Характеристики	Значения
Максимальная толщина заготовки, мм.	50
Частота движения пилки, движ./мин.	1 400
Обрабатываемые материалы	Массив и производные из древесины
Вес, кг.	17
Мощность, Вт	85
Родина бренда/страна производитель	Россия/страны ЮВА

На следующем видео автор с помощью этого станка выпиливает декоративную безделушку:

Dremel Moto-Saw (MS20-1/5) – от 6 403 руб.

Отрицательные моменты владения Moto-Saw – высокая стоимость специальных расходников и невозможность самостоятельного ремонта инструмента. На деле, мин.усы оборачиваются плюсами, например, конструкция штифтов у полотна с маркировкой S50 позволяет выполнять боковой рез. Что снимает ограничения по длине обрабатываемой заготовки. В конструкции станка отсутствуют узлы, которым могут понадобиться пользовательские настройки и обслуживание. Допускаю, что кому-то будет мешать пронзительный звук работающего инструмента, но высокая скорость хода пилки позволяет мириться и с этой особенностью. Технические характеристики станка Dremel Moto-Saw (MS20-1/5)

Характеристики	Значения
Максимальная толщина заготовки, мм.	18
Частота движения пилки, движ./мин.	1 500 — 2 250
Обрабатываемые материалы	Древесина, ПВХ, мягкие металлы
Вес, кг.	1.1
Мощность, Вт	70
Родина бренда/страна производитель	США/Китай

Автор видео делится впечатлениями о покупке данного аппарата:

Общие сведения

Но в некоторых случаях использовать ручной инструмент для выполнения работ крайне сложно или даже неудобно – будет мешать плохая видимость линии реза, появляется необходимость удерживать заготовку двумя руками и прочее. Но основной проблемой ручного лобзика будет увод пилки в сторону, и это особенно проявляется при резке материалов с большой толщиной, а также малым радиусом кривизны. В таком случае не будет лишним распиловочный станок из лобзика, своими руками который сделать несложно и с этой задачей справится даже начинающий мастер.

Область применения станка и принцип действия

Главными конструкционными элементами можно назвать:

• Раму с натянутой пилкой.
• Кривошипно-щатунный механизм, который будет обеспечивать возвратно-поступательное движение рамы.
• Станина и рабочий стол.

Электрической лобзик способен с успехом заменить кривошипно-шатунный механизм, и приводить в движение раму с пилкой. Есть даже более простые конструкции, в которых электрический лобзик будет попросту прикреплен в перевернутом виде к рабочему столу вниз, а пилочка будет или удерживать свое положение во время работы благодаря собственной упругости, или будет зафиксирована сверху посредством направляющих/подпружиненным кронштейном, который перемещается вместе с ними при работе. Это даст возможность уменьшать потери мощности во время движения на рамку, но потребуется применения удлиненного типа пилок, которые не так уж часто можно встретить в продаже.

Достоинства

Главным преимуществом станка лобзикового типа будет возможность выполнения точного реза, а также никаких уводов пилки в сторону.

Более того, достоинствами лобзиковых станков перед ручными инструментами будет:

• Более эффективный контроль (визуальный) за точностью и направлением реза.
• Возможность применения направляющих элементов.
• Появляется возможность монтажа особых шаблонов, которые дадут возможность получить много одинаковых заготовок.
• Применяется более узкая пилочка, которая дает возможность уменьшать радиус кривизны и выпиливать детали более сложной конфигурации.

Вместе с таким достоинством будет еще одно – исчезнет необходимость организации рабочего места для выпиливания, потому  что станок будет расположен соответствующей для этого плоскостью.

Базовая конструкция и чертежи

Чтобы сделать распиловочный станок из лобзика по дереву, потребуется чертеж. Есть готовые платформы, которые дают возможность быстро сделать ручной инструмент полноценным станком. Но они обычно предназначены для электрических лобзиков от определенных производителей, а также не подойдут для всех остальных устройств. Более того, стоимость таких платформ чаще всего намного больше, чем стоимость инструмента.

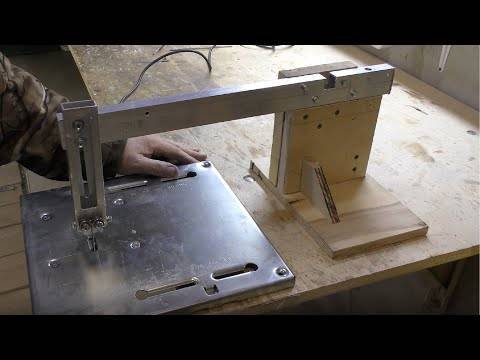

По этой причине куда проще будет сделать станок своими рукам. Основой для такого станка будет рабочий стол. Опытным путем было установлено, что наибольшую эффективность смогли продемонстрировать столы из листового металла – они прочные, а также обеспечивают прекрасную точность монтажа, не требуется частая замена и уменьшение рабочей длины пилочного полотна. Электрический лобзик прикрепляют к столу через отверстия к опорной плоскости, и при необходимости будет несложно его отсоединить и применять стандартным образом.

Рабочий стол нужно установить на станину. Она бывает сделана из натуральной древесины, ДСП или прочих материалов. Основным требованием будет прочность, простота доступа к электрическому лобзику к удобный для мастера размер, а точнее высота. На торцевой части стола следует установить коромысло, на которое будет прикреплен второй конец распиловочного полотна  с устройством натяжения.

Есть два варианта конструкций натяжного устройства:

1. Жесткое коромысло и блок пружинного типа на конце с подвижным узлом крепления  пилочного полотна.
2. Подвижное коромысло, на котором есть пружинка на противолежащем конце и жестким узлом для крепления пилочного материала.

И первый, и второй вариант пользуются популярностью, обладают своими достоинствами и недостатками, а выбор обычно делают в пользу того варианта, который более простой и доступный  в техническом плане.

Как сделать лобзиковый станок своими руками?

На изготовлении простейших станков останавливаться не будем: такого рода руководства с поддержкой на видео вы без труда найдет в сети. Поговорим о самодельных станках из электролобзика.

Сборка станка своими руками.

Вот какая последовательность работ по их изготовлению:

Делаем станину из фанерного листа или пластика.
Главное, чтобы толщина была не меньше 12-ти мм. Функция станины – фундамент, рабочая поверхность и место для фиксации механизмов и электрического двигателя.

Размещаем с противоположной стороны специальную качалку с эксцентриком.
Соединяем их с помощью металлической планки с подшипниками. Все крепления в конструкции винтовые.

Производим монтаж промежуточного вала.
Для этого нужно подготовить два подшипника, насадить шкив на вал максимально плотно, затем тщательно закрепить винтами. Аналогичные действия производится с эксцентриком.

У качалки амплитуда движений должна меняться.
Для этого нужно менять место крепления винта, для чего просверливаем на фланце эксцентрика ровно четыре отверстия с резьбой. Отверстия должны быть расположены на разных расстояниях от оси. Со сменой места крепления винта будет меняться размах амплитуды качалки.

Делаем качалку: это не что иное как деревянные коромысла, в чьи задние концы вставляются винты, которые вы соорудили в предыдущем пункте, это винты натяжения.
Сами коромысла прикреплены к стойке шарнирами. На передние концы коромысел фиксируем пилку

Предыдущие и данный этапы нужно выполнять с особым вниманием и тщательностью. Дело в том, что крепление пилки – принципиально важная вещь

Коромысла с пластинками подвергаются постоянным нагрузкам при движении из-за их жесткой стяжки винтами.

Для качалки нужно стойка.
Будет лучше, если она будет сделана из целого куска материала. Паз для первого коромысла проделываем на верхней части стойки. С нижнего конца располагаем специальный прямоугольный проем для второго коромысла.

Ваш станок готов. Желаем классных идей и их качественного воплощения.

Классификация устройств

В основном классификация лобзиков состоит только из того, какое назначение имеет инструмент, поэтому исходя из этого лобзики бывают:

1. бытовые — предназначены для выполнения небольших и малозатратных работ. Станки такого типа могут иметь мощность всего лишь до 500 Вт и работать полчаса, этого будет вполне достаточно.
2. профессиональные распиловочные станки необходимы для работ, требующих больших трудозатрат. Мощность такого стационарного лобзика намного больше, 700-1500 Вт, работать им можно на протяжении 3-х часов без перерыва. Он предназначен именно для постоянной профессиональной деятельности.
3. производственный агрегат намного больше, чем предыдущие виды, им выполняются работы в производственной сфере, поэтому длительность увеличивается до 20 часов.

Также устройство может быть классифицировано в зависимости от материала распила. Именно от этого зависит тип устройства, а также пила, которой осуществляется разрезание.

Классификация устройств

Специалисты классифицируют лобзики по типу конструкции. Особенности исполнения механизма определяют возможности обработки деревянных изделий.

Классификацию ведут в зависимости от конструкции лобзиков.

Виды устройств:

• С нижним суппортом.
• Двухсуппортные.
• На подвеске.
• С градусной шкалой и упором.
• Универсальные.

Нижняя станина содержит контроллер, электродвигатель, главную передачу, кнопку включения и отключения. Такой станок позволяет работать с любым материалам и любого размера.

Наличие двух суппортов в лобзике выгодно тем, что верхняя половина станины имеет дополнительную рейку. Такой лобзик идеально подходит для распила маленьких деталей. Толщина обрабатываемых деталей на обеих моделях не должна превышать 8 см. Рабочий стол таких станков, как правило, имеет возможность регулировки по высоте и углу наклона.

Устройства на подвеске не имеют зафиксированной станины, но отличаются своей подвижностью. Обрабатываемый материал устанавливается неподвижно, а мастер передвигает рабочий модуль. поскольку последний крепится к потолку, то толщина материала не ограничена. Инструмент передвигают вручную, независимо от станины. Это позволяет делать узоры сложной формы.

Наличие шкалы градусов и упоров подходит тем мастерам, которые делают обработку согласно чертежам. Разметка позволяет не допускать погрешность при работе. На рынке есть универсальные модели станков, которые позволяет делать несколько операций. Такой станок позволяет выполнять сверление, резку, полировку и шлифовку. Стоимость таких аппаратов будет значительно выше, но работать с ними комфортнее. Это промышленные экземпляры.
