Подготовка
На этапе подготовки необходимо сделать два основных шага. Первый – отыскать в интернете чертежи максимально подходящей конструкции. Второй – подготовить требуемые инструменты и материалы.
Например, для создания простейшей стойки для дрели потребуются:
- доски из дерева, толщина которых достигает двадцати миллиметров;
- деревянный ящик среднего размера;
- направляющие для мебели;
- стержень с резьбой, отвечающий за возможность движения в конструкции;
- приблизительно двадцать шурупчиков и тридцать саморезов;
- столярный клей.
Помимо этого, стоит подготовить пилу, струбцину, отвертки, наждачку и, конечно же, саму дрель.
№9. Что еще учесть при выборе дрели?
Отправляясь в магазин за покупкой дрели, не забудьте обратить внимание на следующие моменты:
- эргономика. Дрель должна иметь удобную для вас конструкцию, хорошо держаться в руке, не вызывать ощущения дискомфорта, иначе выполнить работу с ее помощью, да еще и достаточно точно будет невозможно. Рукоятка инструмента может отличаться по диаметру – тут кому как удобнее. Нескользящие и рифленые накладки повысят безопасность и комфорт во время работы, так как практически исключают вероятность случайного выскальзывания дрели из рук. Также можно попробовать понажимать кнопки, чтобы убедиться, что конструкция дрели удобна;
- функция фиксации кнопки «пуск» позволяет снизить напряжении на руку, так как не будет необходимости при работе постоянно удерживать кнопку нажатой;
- реверс позволяет менять направление вращения сверла с помощью нажатия кнопки. Необходим, когда дрель используется в качестве шуруповерта или при застревании сверла в материале. Подобная функция есть почти во всех современных моделях;
- антиблокировочная муфта есть во многих моделях и защищает инструмент от перегорания при заклинивании или столкновении с арматурой, а также предохраняет пользователя от обратного удара при подобной остановке сверла;
- ограничитель глубины сверления – элемент на корпусе дрели, который позволяет делать отверстия четко необходимой глубины. Удобно, когда стенка тонкая и при сверлении необходимо сделать не сплошное отверстие;
- тормоз двигателя позволяет по нажатию кнопки быстро остановить движение сверла. После прекращения работ сверло может вращаться еще около 10 секунд, а иногда и больше, при этом дрель необходимо удерживать на весу. Функция принудительного тормоза позволяет немного облегчить работу, но не так уж и необходима;
- антивибрационная система есть, как правило, только в дорогих профессиональных моделях, позволяет значительно снизить вибрацию инструмента во время работы;
- дополнительная рукоятка может быть прикреплена к корпусу, быть съемной или вращающейся, позволяет облегчить сверление плотных материалов за счет дополнительного упора;
- лампа точечной подсветки позволяет подсветить труднодоступные места, встроена в корпус дрели;
- пылесборник собирает часть пыли, которая образуется при работе с бетоном и камнем;
- комплектация. Некоторые производители продают вместе с дрелью запасной патрон, ограничитель глубины сверления из металла, а также насадки и некоторые другие элементы. Если все это вам действительно понадобится, то лучше взять дрель с обширной комплектацией – так выйдет дешевле;
- специфические насадки для дрели докупаются отдельно. Есть ограничители, мини-сверла, кругорезы, насадки для шлифовки и полировки, заворачивания шурупов, насадки-миксеры и даже насадки для щипа птицы;
- имя производителя – это гарантия того, что за свои деньги вы получите действительно качественный и долговечный инструмент. Тема производителей дрелей заслуживает отдельного рассмотрения, но отметим, что лидерами в этом плане являются компании Metabo, DWT, DeWalt, AEG, HILTI, Black&Decker, Bosch, STERN, Makita, Hitachi, Skill, Sparky, Интерскол, Einhell, Зенит.
Только четкое определение целей использования и понимание, что хорошая вещь не может стоить дешево, позволит выбрать действительно качественную дрель.
Плюсы и минусы самодельных стоек
Самый главный и жирный плюс — экономия денег. В большинстве случаев изготовить сверлильную стойку (направляющую) для шуруповерта или дрели можно из подручных материалов.
Даже если каких-то комплектующих в гараже нет, их можно за копейки приобрести на металлоприемке (например, если надумаете делать направляющие для подвижной части из амортизаторов).
Для изготовления штатива (вертикальной стойки) обычно используется профильная труба — она у многих есть в наличии, да и купить ее не проблема.
Еще одно преимущество самодельной стойки в том, что конструкцию можно подогнать под себя — сделать нужного размера (например, если вы будете перевозить ее в машине).
При этом не нужно лазить по всему интернету, чтобы найти подходящие чертежи — стойку вы может сделать и без них.
Из минусов можно отметить только то, что самодельная сверлильная стойка не предназначена для выполнения высокоточных операция. И, конечно же, она во многом уступает сверлильному станку.
Для чего нужна?
Стойка поможет выполнять различные технологические операции.
Сделанный самостоятельно прибор может стоить дешевле китайских аналогов и не быть худшим по качеству.
Стойка для дрели используется как опорный элемент при работе, необходима при выполнении ряда задач, при сверлении отверстия в строго заданном угле, когда дрель сложно удерживать на весу.
Ручное выполнение работы приводит:
- к буксировке сверла и его поломке;
- при создании множества одинаковых отверстий в болванке;
- при сверлении толстого материала.
Преимущества использования
Применение в работе стойкого устройства привносит в процесс сверления дополнительные улучшения:
- заготовка на станке фиксируется, что упрощает сверление при использовании ручного инструмента;
- сделанная в домашних условиях стойка подходит именно под используемый инструмент;
- стойка создается под определенный тип работы, это дальнейшем совершенствует процесс ее выполнения;
- домашний вариант устройства может стоить дешевле готовых подставок;
- при изготовлении устройства возможно использование подручных материалов — частей старой мебели, оборудования;
- возможность расширить функциональные параметры процесса сверления, например, сделать дрель поворотной при работе на 180.
Создание стойки позволяет получить функциональное устройство для определенного типа работы.
Конструкция
Основой станины мини сверлильного станка послужила стойка для проведения линейных измерений цифровым индикатором с небольшой доработкой. Был демонтирован предметный столик с регулировочными винтами и удалена часть подвижной штанги крепления стрелочного индикатора на длину прорези.
В основании стойки просверлено два отверстия для крепления столика и в них нарезана резьба М4. В самой штанге по центру симметрии с отступом от края отреза на 15 мм просверлено отверстие диаметром 10 мм под направляющий болт.
После подготовки основания можно приступать к изготовлению деталей. Столик сделан с дюралюминия и имеет размеры 100×120 мм толщиной 15 мм. Его можно сделать практически из любого материала, алюминия, железа, стеклотекстолита, ДСП, твердой породы дерева. Размер столика выбрать по своему усмотрению. Крепится столик к основанию мини сверлильного станка двумя винтами М4 с потайными головками.
Следующая деталь мини сверлильного станка это подвижная пластина, в которой закреплен двигатель. Пластина сделана из дюралюминия размером 50 мм на 130 мм, толщиной 15 мм. Толщина не критична, может быть от 5 мм и толще. Узкие торцы пластины для эстетики закруглены радиусом 25 мм. На расстоянии 80 мм в пластине сделаны два больших отверстия. Одно для скольжения по стойке во время сверления диаметром 30мм, а второе для закрепления двигателя диаметром 36 мм. Между большими отверстиями по линии, проходящей по их центрам, просверлено еще одно отверстие, в котором нарезана резьба М10. Центр этого резьбового отверстия, когда пластина надета на стойку, должен совпадать с отверстием, высверленным в штанге.
Закрепить двигатель в пластине можно было, просто зажав его с двух сторон винтами, в высверленные резьбовые отверстия, но мне захотелось сделать лучше. В пластине сделал прорезь и закрепляется двигатель обжатием пластиной с помощью винта М5. Благодаря такому решению двигатель легко извлекается из пластины и сверлильный мини станок превращается в миниатюрную ручную дрель, что иногда бывает необходимо. Если потребность в мини ручной дрели бывает частой, то можно установить винт с барашком.
Следующая деталь, это ручка-рычаг, благодаря которой обеспечивается ход сверла во время сверления, который составляет около 7 мм. Ручка-рычаг представляет собой пластину из дюралюминия толщиной 5 мм и габаритным размером 50×120 мм. В ней сделано одно овальное большое отверстие, размером, обеспечивающим проход двигателя мини сверлильного станка без касаний и возможности смотреть в точку входа сверла в деталь при сверлении для прицеливания.
Еще потребуется болт длиной 60 мм с резьбой на конце длиной, равной толщине пластины мини сверлильного станка, конус Морзе а1 для насадки патрона на вал двигателя и пружина достаточной жесткости, для возврата пластины с двигателем в исходное состояние.
Достоинства и недостатки самодельной стойки
Самодельная стойка для дрели обладает рядом достоинств, к наиболее значимым из которых следует отнести следующие:
- изготовление такого станка для сверления стоит значительно дешевле, чем приобретение серийной модели подобного приспособления;
- сделать такой штатив для дрели можно из подручных средств, используя комплектующие от старой и неиспользуемой техники, которые всегда удастся найти в любом гараже или домашней мастерской;
- чертежи подобных устройств различных конструкций и даже видео инструкции по их изготовлению находятся в открытом доступе, найти их не составит особого труда;
- при желании всегда можно создать станок из дрели собственной конструкции, который по своим характеристикам и удобству использования будет превосходить все имеющиеся модели.
Простейшую заводскую стойку китайского производства можно купить весьма недорого (от 1200 рублей), но ее функционал и качество удовлетворят далеко не всех мастеров — уж слишком часто поступают жалобы на существенный люфт у бюджетных моделей
Но, конечно, самостоятельное изготовление приспособления для закрепления дрели имеет и свои недостатки, к которым надо отнести следующие:
- для того чтобы изготовить некоторые детали таких стоек, требуется использование токарных станков, сварочного и другого оборудования, что, естественно, повышает их стоимость;
- по причине того, что конструктивные элементы подобных устройств для сверления подогнаны не слишком качественно, в них часто возникает люфт, а это негативно отражается на точности и качестве выполняемой с их помощью обработки;
- самодельная стойка для дрели достаточно ограничена в своих функциональных возможностях, с ее помощью, к примеру, нельзя выполнять отверстия, расположенные под углом.

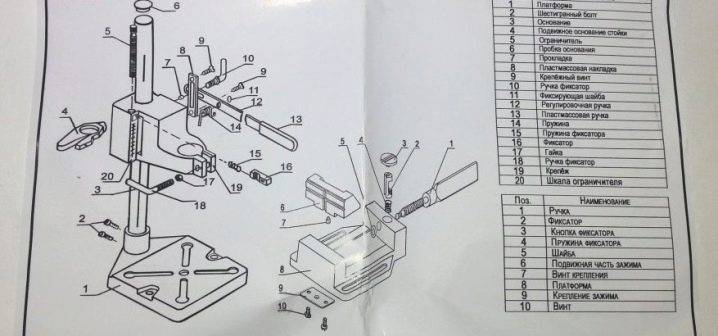

Сверлильный станок из дрели своими руками, чертежи
Детальных чертежей подобного приспособления не найти даже в интернете. Это отчасти объясняется множественностью подходов и технических решений, а отчасти – простотой и доступностью методов решения этой задачи. Проанализируем те, что нам удалось найти.
Этот, пожалуй, самый подробный и детальный. Главным преимуществом подобной компоновки является отсутствие каких-либо зубчатых пар, обеспечивающих вертикальное перемещение дрели по стойке, являющейся основой приспособления. Подпружиненная державка перемещается по стойке на величину расстояния между ней и нижним упором, за вычетом толщины сжатой пружины. Для предотвращения ее вращения в горизонтальной плоскости в стойке, очевидно, выполнен паз, по которому перемещается винт 16. Место крепления инструмента в державке выполняется, исходя из параметров конкретной дрели.
Еще проще для самостоятельного воплощения чертеж деревянной стойки для дрели.
На нем показаны не все размеры, ввиду того, что они не имеют принципиального значения. А рычажная система подачи, как и в предыдущем случае, обеспечит строго параллельное перемещение электродрели вдоль стойки. Удержание инструмента в верхнем положении достигается за счет сил трения в пазах и на боковых щечках державки и регулируется силой затяжки саморезов.
Если у вас имеется свободная винтовая пара, возможно от старых тисков, то ее также можно использовать для системы подачи инструмента в самодельной стойке для электродрели.
Для небольших дрелей можно применить и обычную резьбовую шпильку O 16-20 мм с соответствующей уширенной гайкой, которые продаются в магазинах, торгующих метизами.
Монтаж подвижной рамы
Мне пришлось демонтировать крепежную плиту дрели со станины самодельного токарного станка и закрепить ее на ползуне.
Для этого потребовалось изготовить дополнительный переходник из многослойной фанеры и пересверлить отверстия под винты крепления. В результате пластина гетинакса стала перемещаться в зазоре между уголками с бруском, а подвижная рама отдалилась от рельс профиля толщиной созданного переходника.
Полученную конструкцию я просто вставил одной стороной под рельс профиль.
А затем приставил вторую направляющую в подготовленные пропилы и закрепил ее шурупами.
Доводка механизма
Стоит заметить, что один шуруп я сильно пережал, и он стал ограничивать перемещение подвижной рамки по полозьям. Пришлось немного вывернуть его.
Монтаж возвратного механизма
Следующим этапом стала установка пружины, возвращающей подвижную часть на исходное место.
Использовал конструкцию, работающую на растяжение, а не сжатие. Один ее конец прикрепил к верху деревянной стойки, а второй — на винт подвижной рамы.
Получился простой самодельный станок для сверления вертикальных отверстий из дрели и фотоувеличителя.
Проверка в работе
Выполнил контрольное сверление плоской деревянной планки, расположив сверло строго по ее центру.
Результат работы самодельного сверлильного станка меня вполне удовлетворил: отверстие выполнено строго по вертикали.
С целью удобства пользования заменил обычную гайку под ключ на барашек для крепления дрели на подвижной раме.
Выводы из работы
В целом конструкция самодельного сверлильного станка из дрели получилась вполне рабочая. Эпизодическое сверление отверстий созданная стойка дрель выполняет на удовлетворительно по пятибалльной системе оценок при сравнении ее работы с профессиональным станком из металла.
Из недостатков я отмечаю:
- слабую прочность деревянной конструкции по сравнению с металлической;
- наличие небольших люфтов, которые сложно устранить на подобном станке;
- неравномерный ход подвижной части.
Поэтому для постоянной работы я бы рекомендовал делать сверлильный станок из металлических частей и использовать в нем:
- вертикальную стойку с прямоугольным профилем, обеспечивающем стабильное положение подвижной платформы без ее вращения в плоскости горизонта;
- ползунково-реечную, резьбовую или тросовую систему для передвижения вертикального ползуна;
- тяжелое металлическое основание.
В качестве исходника для металлической конструкции самодельного сверлильного станка рекомендую посмотреть видеоролик владельца alehtrikus “Стойка для дрели своими руками”
Но для ее изготовления потребуется выполнить не только слесарные, но сварочные и токарные работы.
Полезные товары
- 7 в 1 USB Цифровой вольтметр
- Универсальный ТВ пульт в виде брелка
- Приспособление для удаления косточек
Полезные сервисы и программы
- Курсы по дизайну
- Онлайн изучение английского языка с репетитором или самостоятельно
Как сделать простую сверлильную стойку для электродрели
Первый вариант самодельной конструкции, несмотря на простоту, сочетает в себе сразу несколько преимуществ – невысокую стоимость и функциональность.
Стоимость реализации этой идеи минимальна. В любом случае такая самоделка обойдется дешевле, чем покупка самой примитивной заводской модели.
Идея сделать подставку для дрели своими руками принадлежит автору YouTube-канала MakeTools. Основной материал для изготовления конструкции – профильная труба с толщиной стенки 1,5 мм.
Размер буровой стойки 300×300 мм (однако при необходимости основание может быть увеличено).
Высота стойки составляет 500 мм (при необходимости, опять же, вы можете изменить ее вверх или вниз).
Т-образная подвижная часть, к которой крепится электродрель, состоит из двух частей: вертикальной (длина – 150 мм) и горизонтальной (длина – 100 мм).
Кроме того, используются крепежи в виде болтов и гаек разного размера: М10 – для соединительных деталей, М8 – для фиксации дверной пружины (возвратного механизма).
Начинаем делать подставку для дрели своими руками.
Первым делом нужно сделать грядку (основание). Отрежьте четыре куска трубы краями под углом 45 градусов и сварите их.
Далее вырезаем еще четыре заготовки и свариваем их внутри получившегося каркаса.
Далее вам нужно будет сделать регулируемые ножки. Для этого просверливаем в станине четыре отверстия по краям и привариваем гайки. Ввинчиваем в них болты (они будут выступать в роли ножек).
На следующем этапе мы делаем подвижную деталь в форме Т. Последнее отверстие в короткой части (стойке) нужно будет заглушить. Вырежьте из листа кусок квадратной пластины подходящего размера, вставьте его в профильную трубу и ошпарьте.
Далее нужно сделать хомут для фиксации сверла. Его можно сделать из отрезка круглой металлической трубки. Обрезаем, подогнаем по размеру и привариваем две гайки.
Режем профильную трубу 25х25 мм (длиной 500 мм). Привариваем стойку к кровати. Сверху ставим подвижную часть. Привариваем хомут к опоре.
Теперь вам нужно будет сделать направляющий рычаг, который будет опускать движущуюся часть вместе со сверлом.
Отрезаем кусок профильной трубы 20х20 мм длиной 500 мм. К рычагу привариваем гайку удлиненной формы, а к подвижной части нужно будет приварить болт.
Далее нужно сделать еще один рычаг из профтрубы длиной 200 мм. С одной стороны профиля привариваем гайку удлиненной формы, с другой – болт. К длинному плечу привариваем вторую удлиненную гайку.
Сделаем еще одну деталь. К головке болта привариваем удлиненную гайку, как показано на фото ниже.
Просверлите отверстие в рамке держателя, вставьте и закрепите деталь. Прикрепляем к нему короткий рычаг. И уже прикрепляем к нему рычаг привода.
На последнем этапе остается только установить дверную пружину, которая после сверления заготовки вернет механизм перемещения сверла в исходное положение. Пружина фиксируется двумя удлиненными гайками и болтами.
К подвижной части приваривается нижняя гайка, верхняя фиксируется болтовым соединением.
Для этого нужно просверлить в стойке отверстие, в которое вставляется болт (с внутренней стороны профиля). На него накручивается удлиненная гайка. Зачищаем сварные швы и красим все элементы конструкции.
С помощью этого простого инструмента вы можете просверливать вертикальные отверстия в дереве, фанере или металле, не беспокоясь о деформациях.
Рекомендуем посмотреть пошаговый процесс изготовления основных конструктивных и сборочных деталей станины в авторском видео.
Стойка для дрели: обзор изделий от разных производителей
Держатель для электродрели является полезным и удобным приспособлением, которое обеспечивает быструю и надёжную фиксацию инструмента при выполнении стационарных работ. На сегодняшний день производителями налажен выпуск стоек для большинства моделей. Все они отличаются не только конструктивными особенностями, но и стоимостью.
Держатель для дрели Энкор 50429
Переносное приспособление «Энкор-50429» представлено рабочим столом и зажимным устройством, облегчающим сверление. Стойка предназначается для установки ручной электродрели, имеющей диаметр шейки корпуса в 4.3 см. По отзывам потребителей, лучше всего использовать для работы с данной стойкой инструмент, характеризующийся потребляемой мощностью в пределах 1 тыс. Вт и массой не более трёх килограмм. В комплект поставки входит колонна и кронштейн в сборе, а также основание и ключ шестигранный.
Стойка Sparky sp 43 (Спарки)
Сверлильная стойка предназначена для дрелей с диаметром шейки корпуса 4.3 см. Стандартный рабочий ход составляет 7 см. Плита основания sparky отлита из чугуна, поэтому работа становится наиболее удобной и безопасной. Значительный вес минимизирует риск сдвига держателя в процессе работы.
Другие популярные модели
Не менее популярны и модели от других производителей, которые характеризуются высокими качественными показателями и вполне доступной для рядового потребителя стоимостью:
- модель «Калибр», позволяющая выполнять трансформирование ручного электроинструмента в стационарный станок для сверления. Устройство пригодно для дрелей с шейкой 4.3 см. Широко используется при сверлении металлов с толщиной в 6 см. Конструкция изготовлена на основе алюминиевого сплава;
- надёжная модель по приемлемой цене Dremel является прекрасным вариантом для выполнения стационарных работ со сверлильным инструментом и позволяет осуществлять не только угловое и вертикальное сверление, но также полировку и шлифовку в горизонтальной плоскости. Допускается регулировка шага в пятнадцать градусов;
- модель Sparta диаметром 4 см предназначается для удобства работ, как с дрелями, так и шуруповёртами. Аксессуар прочно фиксирует рабочий инструмент в нужном положении, а наличие особой конструкция делает подачу инструмента вниз равномерной и плавной.
- поворотная модель Skrab-25526 с диаметром зажимного отверстия в 4.3 см прекрасно зарекомендовала себя при работе в домашних условиях и небольших мастерских. Конструкция удачно сочетает надёжность, долговечность и приемлемую стоимость;
- стойка «Диолд» идеально подходит для использования в бытовых и промышленных условиях. Стационарное приспособление позволяет закреплять ручное сверлильное оборудование с посадочным диаметром шейки 4.3 см. Идеально подходит для сверлильных работ по металлам, древесине, пластмассам и другим материалам;
- поворотная алюминиевая модель Аrtu-4002953601002 имеет две степени свободы и поворот на 360º. Отличается быстрым креплением на столешницу при помощи струбцины, а максимальная ширина раскрытия составляет 4.5 см. Применяется для крепления электродрели и использования инструмента с сверлом или шлифовальными насадками.
Из дерева
Для простых операций по сверлению отверстий чаще используют деревянные стойки. Их легко изготовить самостоятельно при наличии минимального набора инструментов. В качестве основания конструкции используется плита толщиной от 20 мм, дополнительно укрепленная фанерой, которая обеспечит гладкую рабочую поверхность. Вертикальная стойка — доска шириной 20 см и длиной до 70 см. Каретка, на которой закреплены мебельные направляющие, по габаритам подбирается под размер электродрели.
Недостатком использования деревянных стоек станет склонность материала к деформациям под действием влаги, меньшая прочность в сравнении с металлическими аналогами. При этом по стоимости вложений такой вариант более доступен, прост в обработке в условиях частной мастерской. Он не потребует привлечения дополнительных специалистов к изготовлению деталей конструкции.

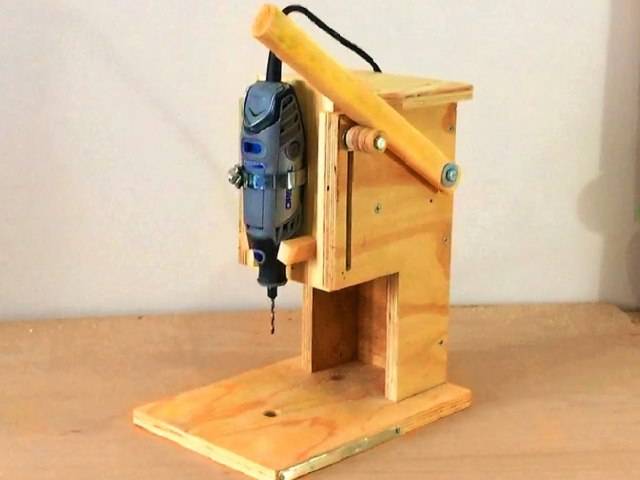

Стойка для дрели из дерева
Простая и надежная стойка для дрели из велосипедных деталей
— кусок прямоугольной профильной трубы для стойки; — кусок толстой листовой стали для основы; — велосипедная цепь и задняя каретка; — профильные трубы для ручек и подвижного блока; — листовая сталь; — лист резины для основания; — краска.Список инструментов: — болгарка; — сварочный аппарат; — рулетка; — маркер. Процесс изготовления самоделки:
Шаг первый. Основа
Берем толстый лист стали и привариваем к нему четко под прямым углом кусок квадратной или прямоугольной профильной трубы. Тщательно все замеряем угольком со всех сторон, если угол не будет прямым, толку от такого сверлильного станка не будет никакого.
К стойке привариваем велосипедную цепь, она будет служить зацепом для звездочки, которая находится в подвижном блоке.
Шаг второй. Подвижный блок
Изготавливаем подвижный блок, в качестве основы используем профильные трубы, или куски уголка с листовой стали. В блоке будет находиться каретка с велосипедной звездочкой. Все должно быть собрано так, чтобы звездочка цеплялась за цепь. В итоге, поворачивая вал, мы будем поднимать блок или опускать.
Шаг третий. Крепление дрели
Шаг четвертый. Ручка и покраска
Самоделка готова, при холостом поворачивании ручка, каретка движется немного рывками, так как нет люфтов. Но автор уверяет, что под нагрузкой, в процессе сверления, никаких рывков нет. В качестве эксперимента автор просверлил сверлом большого диаметра брусок.
Отверстия были просверлены довольно точно, причем диаметр отверстий не разбило, что указывает на отсутствие люфтов в конструкции. На этом проект завершен, надеюсь, вам самоделка понравилась, и вы нашли для себя полезные мысли. Удачи и творческих вдохновений, если решите повторить подобное. Не забывайте делиться с нами своими идеями и самоделками!
