Как сделать беспроводные наушники из проводных своими руками

Введение

Рынок персонального аудио на сегодняшний день широк как никогда. Так или иначе, цифровой контент в период пандемии разлетается быстрее горячих пирожков. А удобнее часто потреблять его через наушники.

Какие же технологии создания излучателей для наушников существуют.

Динамические излучатели. Сюда же рубаноид, как вариация на тему. На данный момент мейнстрим и вы, скорее всего, сидите в них.
Магнитопланарные излучатели. А также изо-, орто- и прочее. Предупреждая споры я использовал это понятие для всего, где есть магнитная система и плоская катушка, соответствующая этой магнитной системе. Как вариация на тему т. н. излучатель Хейла, называемый ещё АМТ, там мембрана просто сложена особым образом.
Катушки с уравновешенным якорем, или, по-простому, арматуры. Часто появляются во внутриушных наушниках.
Излучатели на пьезоэффекте. Редкие внутриушные модели в виде высокочастотного элемента.
Электростатические излучатели. Крайне редкие наушники за немалые деньги, иногда колонки.
Ленточные излучатели. Только одна серийная модель наушников и бесконечное множество ВЧ элементов для стационарных акустических систем.
Прочие диковины, типа электродугового излучателя. Оставим на совести экспериментаторов.

Стоит практически эти все технологии умножить на количество всех возможных форм-факторов (закрытые, открытые, внутриканальные и вариации) и количество актуальных моделей покоряет совершенно неведомые высоты.

Можно попробовать заткнуть проблему выбора горой денег. Однако даже в таком случае совершенно не гарантировано высокие потребительские качества, в т.ч. и звука. По одной единственной причине. При обращении к научной литературе, например, к Психоакустике Алдошиной И.А. и ряду статей, выплывет отсутствие единого стандарта определения качества восприятия звуковых систем

На данный момент вся оценка качества звука производится по косвенным параметрам и экспертным методом, чему в указанном источнике уделено существенное внимание. Второй пункт здесь значит значимую субъективность в экспертной оценке, так как, кроме всего прочего, значительно зависит не только от умений и тренировки эксперта, но и от его физического и психологического состояния

Разумеется, поверке это не подлежит и на выходе может быть всё что угодно.

Описанный способ оценки таит в себе двойную лотерею. Те же наушники, чтобы попасть к вам, должны сначала понравиться эксперту, и не одному. И затем понравиться вам. А учитывая, что при производстве постоянно вносятся изменения в конструкцию без какой-либо экспертной проверки (ну решили мы сэкономить денег), то в итоге выбор превращается в подкидывание монетки, где вам надо выбить шесть, семь, восемь орлов подряд.

Сборка новых наушников

На первом этапе нужно разобраться со штекером. Присоединить его к кабелю можно двумя способами:

полностью исправную деталь просто припаивают к шнуру;
неисправную деталь придется полностью зачищать и заново крепить все контакты.

Рассмотрим вторую ситуацию подробнее. Основная конструкция штекера не подвержена поломкам, там попросту нечему ломаться. Однако контакты, которые осуществляют передачу сигналов, легко могут выйти из строя, и тогда их приходится заменять.

В зависимости от класса, металлическое основание детали может иметь разное количество проводков. Стереофонические наушники имеют три – два передающих для левого и правого динамика и заземляющий провод. Заземление обычно имеет самый длинный провод, закрепляющийся на длинной, отходящей от основания части штекера.

Зачистите основной кабель и отыщите необходимые провода. Соедините их с контактами, последовательность здесь не имеет значения. Главное помните, что жилы должны быть изолированы друг от друга.

Наращивание кабеля

Эта операция не требует подробных объяснений, так как проводится по наитию. Возьмите отрезки провода и скрутите их между собой. Место скрутки закрепите при помощи паяльника и необходимого количества припоя. В конце процедуры обмотайте провода термоусадочной лентой.

Установка излучателей звука

Теперь позаботимся о самой важной детали наушников, а именно, о динамиках. Разберите корпус выбранных вами деталей и отыщите контакты, подобные тем, что уже были задействованы на штекере

К первому присоедините передающий провод, ко второму подведите заземление. После этого нанесите припой на контакты и тщательно заизолируйте проводки. Соберите корпус в обратной последовательности.

Как из проводных наушников сделать беспроводные

Наушники у многих пользуются большой популярностью. Для удобства пользователей фирмы-изготовители производят разнообразные аксессуары, отличающиеся по своим характеристикам и конструктивным особенностям. Наиболее же популярными являются беспроводные устройства. Благодаря тому, что из-за отсутствия лишних проводов, такие аксессуары очень удобны в эксплуатации, пользуются ими и в домашних условиях, и во время тренировок, а также просто на прогулках и в общественном транспорте. Однако, стоимость таких изделий несколько выше, чем у обычных аксессуаров. Многие задаются вопросом: «Можно ли при наличии обычной гарнитуры, сделать беспроводную?».

Что необходимо для изготовления беспроводных наушников

Чтобы самостоятельно сделать из проводного аксессуара беспроводной, потребуется:

обычная проводная гарнитура;
Bluetooth-переходник;
зарядное устройство.

Версия Bluetooth не должна быть меньше 3.0. Чем выше технология, тем выше будут характеристики изделия, такие как: скорость передачи данных, оптимальное расстояние для соединения, потребление электроэнергии и другие. Не стоит забывать и о версии Bluetooth, которая используется на внешнем устройстве

Наилучшим вариантом будет, если они совпадают.
Стоит обратить внимание на кодеки, которые используются технологией. Всего их существует три и только один из них обеспечивает максимально качественную передачу данных — AptX.

Как из проводных сделать беспроводные наушники

Когда все необходимые для сборки материалы приобретены, можно приступать к переделке наушников в беспроводные.

Сначала необходимо полностью зарядить адаптер. Для этого следует подключить его к портативному зарядному устройству. Если всё сделано правильно, на Bluetooth-переходнике загорится индикатор синего цвета.
После того, как он полностью зарядился, следует подсоединить его к наушникам.
На устройстве, к которому планируется осуществить подключение, следует открыть интерфейс Bluetooth и найти в нём адаптер, подключённый к стереогарнитуре.
Затем следует подключить устройства и приступать к прослушиванию музыки или просмотру видео.

Если в наличии есть старая вышедшая из строя Bluetooth-гарнитура, то можно сделать более аккуратный вариант беспроводных наушников. Для этого необходимы:

вышедшая из строя или ненужная гарнитура;
наушники;
паяльник.

сломанную гарнитуру следует аккуратно разобрать и выпаять из неё плату;
если место для размещения платы есть, то следует разместить её внутри, в случае отсутствия — закрепить на корпусе;
портативный микрофон на гарнитуре имеет встроенное зарядное устройство — его также требуется перенести на наушники, разместив таким образом, чтобы разъём для зарядки был снаружи изделия.

Полученное изделие назвать полноценными беспроводными наушниками нельзя, ведь провода у них остаются на месте. Однако, подключать его к смартфону с их помощью больше не потребуется. Не стоит забывать об ограниченном радиусе передачи данных технологии Bluetooth.

При соблюдении технологии и правильно подобранном адаптере сделать самостоятельно беспроводные наушники достаточно просто, при этом затраты будут минимальны.

Как правильно сделать наушники своими руками

Приступаем к пошаговым действиям:

Для начала необходимо приобрести выход, который будет подходить для компьютера или мобильного источника. Наиболее распространённым сегодня является miniJack. Его диаметр бывает 6.3 мм и 3.5 мм. Второй больше пользуется спросом и его применял каждый хоть раз в жизни.

Теперь необходимо убрать крышку со штекера, который приобретён. Через данное отверстие необходимо провести прочный и надёжный кабель, чтобы он мог обладать четырьмя жилами.

Провод закрепляется при помощи стойки на верхушке штекера. Она оснащается отверстием. Для данного отверстия необходимо припаивать несколько проводников. Остаётся два проводника. Их требуется паять к маленьким контактам.

Закрепите всю конструкцию при помощи изоленты. Проверьте омметром устройство на проблему короткого замыкания.

” data-size=”800×531″>

<?XML:NAMESPACE PREFIX = ” http://www.w3.org/2000/svg” NS = “http://www.w3.org/2000/svg” />

” data-size=”800×531″>

” data-size=”800×511″>

” data-size=”800×450″>

На оголовье необходимо прицепить металлическую линейку. После подключаем по два провода к каждому из излучателей и один из них соединяем со стойкой штекера, другой с каким-либо малым контактом.

Самодельные Bluetooth наушники

Как же печально смотреть на нормальные наушники, которые из-за перетёртых проводов лежат на покое уже достаточно долгое время. Да, можно было бы спаять и починить их, но не тогда, когда это происходит неоднократно. Также сам факт наличия провода тоже не очень радует. В таком случае, покапавшись в своих деталях, я решил сделать беспроводные наушники работающие по Bluetooth.

Что нужно, чтобы сделать наушники беспроводными? Сами наушники, прямые руки и плата с аудио устройства работающего по Bluetooth (поддерживающих передачу аудио по технологии A2DP). Для многих будет тяжело найти нужную плату, так как не у всех есть заброшенные Bluetooth колонки, гарнитуры и прочие беспроводные удобства пришедшие в негодность по тем или иным причинам (имеется ввиду, что сломаны или заброшены, но функций не утерявшие).

Данная статья не является инструкцией как сделать беспроводные наушники! Я в физике электрики разбираюсь плохо и поэтому объясняю всё своими словами. Если вас это не отпугнуло, то продолжайте читать статью о том как я превращал обычные наушники в беспроводные.

Был вечер, днём я узнал, что завтра нужно срочно съездить в другой город по делам, а это поезда и длинная дорога. В дороге я, по возможности, делаю некоторые дела или смотрю аниме, а соответственно прибегаю к использованию наушников. Мои наушники проводные и некоторые имеют провод не 1,5 метра, а все три, но с затычками вакуумными сидеть не охота, так как у меня наблюдаются проблемы с ушами. Хоть учусь я не на высшем и у мамы не инженер, решил вспомнить о наушниках, которые уцелели после читки технологического бардака. Наушниками я пользовался последний раз лет 5 назад, ещё во времена учёбы в гимназии. Иногда были попытки их воскресить, но не на долго. Это были наушники SVEN AP-540. Качество звука у них приемлемое, хотя после Sennheiser HD180 это уже немного не то, правда присутствовал басс в отличии от синхайзеров.

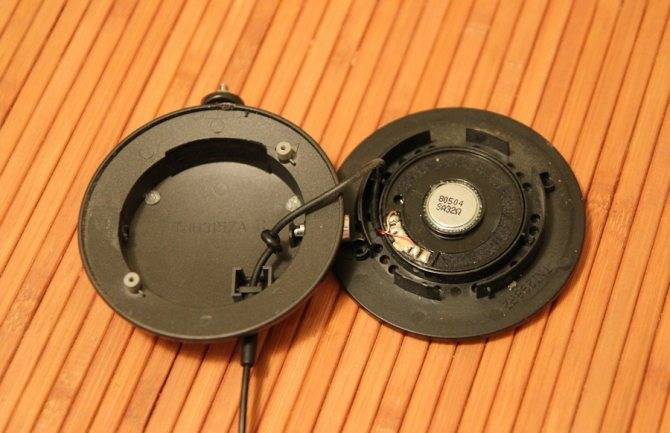

Разборка наушников потребовала немного дедукции от меня, так как болты оказались под красной заглушкой, которую надо было аккуратно отщелкнуть. Там меня встретили три болта, которые позволили добраться до проводной паутины внутренностей.

В качестве Bluetooth платы была бережно вскрыта некая гарнитура ilink, которая была давненько куплена в магазине и из-за устройства наушников была заброшена через год. Гарнитура обладает разъёмом microUSB для зарядки, а также двухцветным диодом и аккумулятором (ёмкость остаётся загадкой). Главное, что гарнитура поддерживает технологию A2DP, иначе всё изобретение не имеет смысла. Данная технология передаёт по воздуху звук в отличном качестве и поддерживает стерео сигнал. Стандартный протокол предназначен для звонков и без танцев с бубном вы не запустите музыку на обычной гарнитуре для звонков, а если и получится, то качество ужаснейшее.

Гарнитура ранее уже участвовала в некоторых моих экспериментах, поэтому там не родной микрофон и неаккуратная пайка на проводах.

Первым делом, вместо динамика я припаял два коротких проводка для удобства. Для начала я решил сделать себе моно звук, так как второй наушник, для стерео эффекта, подключается через разъём зарядки и нужно смотреть распаяйку платы для организации стерео.

Я отпаял провод наушников, точнее оторвал, и сразу ощутил лёгкость всей конструкции. После этого я столкнулся с тем, что в моих наушниках был регулятор громкости. Не хотелось оставлять его в покое и, после недолгих манипуляций поиска нужных разъёмов, я припаял два моих проводка к регулятору громкости.

rjprogin.com

Как выбрать Bluetooth-приёмник

При выборе устройства необходимо уделить внимание не только очевидным вещам (цене, качеству корпуса и емкости аккумулятора), но и модулю беспроводной связи — как бы то ни было, он является главным компонентом Bluetooth-приёмника. При покупке гаджета следует правильно выбрать следующие характеристики:. 1

Версия Bluetooth

1. Версия Bluetooth

При выборе версии беспроводной связи правило очень простое: чем новее технология Bluetooth, тем лучше (Bluetooth 4.1 лучше Bluetooth 3.0). Связано это с тем, что в каждой новой версии беспроводной связи разработчики улучшают те или иные составляющие (дистанцию соединения, скорость передачи данных, энергопотребление). Крайне не рекомендуется покупать устройство с версией Bluetooth ниже 3.0 (также ее обозначают как 2.1 + EDR)

Также следует обратить внимание на версию Bluetooth устройства, с которого передается музыка наушникам:

Если приёмник оснащен модулем Bluetooth версии 4.1, а в смартфон установлен Bluetooth 2.0 — передача данных осуществится по худшему каналу связи.

2. Кодек Bluetooth

На данный момент существует три кодека по протоколу передачи данных A2DP (используемого во всех Bluetooth-приёмниках): Subband Coding (SBC), Advanced Audio Coding (AAC) и AptX. Первый является наихудшим из-за высокой степени сжатия передаваемого медиафайла, что, в свою очередь, ухудшает качество звука. Наилучшим является AptX, позволяющий передавать музыку с высоким битрейтом.

Безопасность пользования

Многих волнует вопрос о том, вредно ли слушать музыку через беспроводную связь? Следует разобраться, насколько сильный блютуз-сигнал, и как он может повлиять на человека.

Связь блютуз не может быть осуществлена на расстоянии более 10-12 метров. Из этого можно сделать вывод, что сигнал у такой связи довольно слабый. Для сравнения можно привести обычный сотовый телефон. Его сигнал может распространяться до нескольких километров, однако тоже считается слабым. Таким образом, в безопасности использования блютуз наушников можно не сомневаться. Их сигнал абсолютно безвреден при любом времени пользования.

Как исправить повреждение мембраны и засорение канала

Если из наушников исходит ненормальный звук, мембрана может быть деформирована. Чтобы решить эту проблему, необходимо выполнить следующие шаги:

Снимите корпус наушников;
для визуального осмотра мембраны;
если у него есть вмятины, аккуратно выпрямите их иглой или зубочисткой;
удалите частицы грязи с мембраны.

После этого звук должен вернуться в нормальное состояние.

Если после вскрытия обнаруживается, что мембрана полностью или частично вырвана из корпуса динамика, лучше всего снять ее со следа. Конечно, ты можешь попробовать приклеить его снова. Но главная трудность заключается в том, что это должно быть сделано абсолютно прямо. Иначе посторонний шум никуда не денется.

Если мембрана полностью или частично порвана, лучше всего заменить наушники.

Если вы не хотите заменять всю гарнитуру, вы можете установить новые динамики. Для этого тебе нужно:

чтобы открыть корпуса;
отпаять штифты динамика;
припаять провода к новым;
чтобы поместить их в ручки;
Соберите корпуса в обратном порядке.

Лучше всего нанести «Момент» клей на стык между корпусом и динамиком. Так будет лучше. Это также предотвращает появление необычных шумов. Новые колонки можно приобрести в магазинах электрических запчастей, а также заказать на AliExpress.

Другая распространенная проблема с ушными париками — засорение канала. Он довольно узкий, поэтому часто засоряется пылью или ушной серной пылью. Их удаляют тонкой иглой. Зубочистка не работает, потому что трудно попасть в канал.

Поломка штекера

Если ваши наушники сломаны, первое, что нужно искать, это соединение между штекером и кабелем. Часто причина отказа находится в этом месте. Частый изгиб приводит к обрыву кабельных проводов, поэтому сигнал не доходит до одного или обоих «ушей» гаджета.. Микрофон тоже может не работать.

Довольно легко обнаружить поломку. Попробуйте согнуть провод в предполагаемой точке разлома в разных направлениях, пока устройство включено. Если появляется звук или вы слышите треск, это означает, что один из проводов разорван. Что делать, если проблема обнаружена на кабеле?

Чтобы отремонтировать гарнитуру, выполните следующие действия

Вырежьте штекер из кабеля.
Для ремонта вилки вы используете внутреннюю часть старой с небольшой модификацией. Для снятия этой части необходимо использовать канцелярский нож, чтобы прорезать пластиковую оболочку, как показано на рисунке ниже.
После вырезания пластика удалите внутреннюю часть заглушки. Вы увидите контакты с несколькими тонкими проводами разных цветов, припаянными к ним. Вы можете разобрать наушники iPhone таким же образом.
Запомните или нарисуйте на бумаге, какой контакт, какого цвета был подключен провод. На рисунках ниже показаны схемы разводки стандартных проводов. Цвет проводов может варьироваться от модели к модели, в этом случае зеленый — левый канал, красный — правый, а медный (без изоляции) — обычный.
Если вам необходимо отремонтировать гарнитуру, подключенную к разъему (обычно на кабеле имеется 2 штекера), схема разводки будет такой же, как на рисунке ниже.
Затем удалите внешнюю (общую) изоляцию с внутренних жил кабеля.
Ремонт наушников невозможен без паяльника. Это связано с тем, что общие провода должны быть соединены, а концы всех проводников должны быть обработаны флюсом и пайкой. Покраска проводников немного затруднена, так как они покрыты изоляцией (краской). Для облегчения этого рекомендуется использовать зажигалку, чтобы слегка воспламенить кончики проводов. Кроме того, кончики лака можно чистить обычным ножом.
Для продолжения ремонта наушников собственными руками, таких как наушники Defender, необходимо найти шариковую ручку, из которой вам понадобится только одна деталь, а именно нижняя. Он будет служить корпусом вилки.
Приготовьте небольшой кусок термоусадочной трубки для защиты проволоки от жестких изгибов.
Следующий шаг — прикрепить наконечник пера и термоусадочный материал к проволоке, а затем припаять концы оловянной проволоки к штепсельному концу.
Припойте штыри в точном соответствии со схемой пайки (с помощью эскиза).
После пайки всех проводов необходимо проверить, работают ли наушники. Для этого можно использовать мультиметр и проверить все штыри. Если у вас нет счетчика, просто подключите его к телефонному разъему и включите музыку. Убедитесь, что оба канала наушников работают раздельно, повернув ручку баланса в эквалайзере.
Если результат теста положительный, поместите термоусадочную втулку над паяльным соединением и с помощью зажигалки или фена плотно прижмите ее к разъему.
Чтобы продолжить, приготовьте небольшое количество эпоксидной смолы.
Добавьте несколько капель смолы на кончик ручки и поместите ее на паяную пробку. На этом ремонт гарнитуры завершен.

Sybil BT310 (160−190 рублей)

Это устройство является самым дешевым Blutooth-приёмником в сегодняшней статье. В комплекте с ним идет AUX-переходник, благодаря чему в гаджет можно не только вставлять наушники и прочую гарнитуру, но и подключать его самого в магнитолы и переносные колонки. Помимо этого, в устройстве есть встроенный микрофон — на случай, если вы будете использовать наушники в качестве гарнитуры. Включение / выключение, а также пауза / воспроизведение осуществляется с помощью единственной полупрозрачной кнопки. Под ней расположены световые индикаторы.

Версия Bluetooth: 3.0 (2.1 + EDR).
Поддержка AptX: нет.
Аккумулятор: есть (емкость неизвестна).

Как починить динамик

Ремонт динамика — самая сложная операция при поломке наушников

Чтобы отремонтировать динамик, придётся первым делом правильно разобрать наушник. Для этого сделайте следующее:

Осмотрите устройство и найдите на нём винты.
С помощью крестовой отвёртки выкрутите их.
После разборки чаще всего удаётся обнаружить оборванные провода, которые следует припаять к внутренним контактам наушника. Чтобы понять, как правильно выполнить эту часть ремонта, обратитесь за помощью к инструкции. Не забывайте следить за тем, чтобы провода находились на небольшом расстоянии друг от друга и не соприкасались.
Купите новый динамик и отнесите аксессуар в сервисный центр, где мастер проведёт профессиональную сборку всех составляющих. Если вы хотите сделать всё самостоятельно, нужно действовать очень аккуратно, чтобы не сломать динамик.
Для установки нового динамика возьмите канцелярский нож и разрежьте по кругу центрального конуса резиновый уплотнитель.
Поломанный элемент вытащите, а на его место установите новый динамик, следя за тем, чтобы мембрана осталась целой и не деформировалась.
Когда окажется, что уплотнитель был вырезан слишком сильно, проклейте динамик по кругу, чтобы он плотно сидел в наушнике.

Как собрать из старых наушников новые

Перед тем, как собрать из старых наушников новые, нужно убедиться в исправности. Распространенная проблема в старых устройствах – неисправность динамиков из – за оторванного контакта на самом динамике или неисправности штекера. Чтобы это проверить, нужно прозвонить устройство с помощью мультиметра. С помощью прозвона можно без проблем отыскать разрыв кабеля.

Из неработающих можно сделать новые, которые будут радовать пользователя звучанием, а также позволят сэкономить на покупке новой гарнитуры.

Можно взять электронную часть, но заменить амбюшуры со стандартных резиновых на меховые, заменить обод или корпус на деревянный и т.д.

Штекер для подключения

Если на старых штекер исправный, то штекер обрезается, оставив 5 – 6 см кабеля – эти отрезки можно соединить с новым кабелем, спаяв провода. Каждый отдельный контакт нужно заизолировать от других с мощью тонких трубок термоусадки или и с помощью изоленты. Сверху же вместо спайки нужно заключить в термоусадочную трубку для защиты от повреждений.

Если же штекер неисправен – потребуется подключить новые. Для этого штекер, как кабель, зачищают, а затем припаивают кабель в соответствии со схемой. После окончания пайки штекер заливают клеем для изоляции и закрывают термоусадкой.

Если в конструкции встроенный микрофон, то схема подключения к штекеру будет отличаться. Лучше ориентироваться на заводское подключение проводов, разобрав сам штекер.

Набирают популярность устройства не со штекером 3.5, а под USB разъем. Этот разъем продается отдельно, и при желании, вместо штекера Jack можно установить разъем для USB.

Пайка кабеля

Сначала кабель нужно припаять к штекеру. Для этого 2 из 4 жил нужно припаять к клеммам на штекере, а 2 оставшийся – к опоре с отверстиями для кабеля.

Динамики для устройства

На каждом из динамиков смонтированы клеммы «+» и «-». Как правило, на «+» идет красная жила кабеля. Сами динамики нужно расположить внутри корпуса, в корпус протянуть кабель и припаять к динамикам. Если же корпус неразборный, то подключить будет обрезка кабеля на старых динамиках с последующем подключением нового кабеля.

В некоторых устройствах интегрирован микрофон. Микрофон также можно подключить, использовав кабель для моделей с микрофоном. В кабеле проложена дополнительную жилу к микрофону.

После сборки схемы корпус динамиков нужно присоединить к ободу наушников.По завершению сборки наушники нужно проверить, подключив устройство к мобильному устройству или компьютеру.

Разборка старых наушников на детали

В сломанных и или старых устройствах можно отыскать много полезных деталей, из которых можно собрать новые наушники.

Этапы разборки старого устройства на детали:

Отсоединить кабель от штекера и динамиков. Снять со штекера защитную оболочку.
Разобрать корпус динамиков. Вынуть динамики и микрофон. Если это наушники для телефона, то устройство разбирается, если сжать корпус пассатижами. Если для компьютера – то корпус собран на болтах, и для разборки болты нужно открутить.
Вынуть динамики, запомнив полярность (левый или правый), отсоединить микрофон. Если подключить динамики правильно, то при проверке каналов левый наушник будет звучать слева, а правый – справа. При ошибке будет обратный эффект.

После этой разборки детали станут доступными, и можно распоряжаться деталями, как угодно. Это бесплатный способ получить нужные детали.

Проверка работоспособности необходимых деталей

Перед сборкой с помощью мультиметра нужно проверить исправность комплектующих:

Прозвонить кабель на предмет разрыва.
Проверить штекер.
Прозвонить элементы. Для этого понадобится перевести мультиметр в режим оммометра, и измерить сопротивление каждого динамика.
Проверить, изоляцию проводов.

Проверку работоспособности устройства можно выполнить, подключившись к телефону или компьютеру. На компьютере с установленными Windows XP, Windows 7 или Windows 10 можно выполнить проверку звучания и микрофона с помощью настроек звука.

Сборка новых наушников

При желании, пользователь может сам собрать наушники, которые будет соответствовать требованиям. В этом процессе нет ничего сложного – большинство деталей продаются в радио магазинах. Пользователь может выбрать амбюшуры из понравившегося материала, корпус, динамики, способ соединения- беспроводной или по кабелю, с микрофоном или без него. Выбор ограничивается фантазией и доступными материалами.Устройство конструктивно не сложное, однако, требует внимательности при сборке.

Собираем беспроводные наушники своими руками
