Точилка для ножей своими руками, инструкция

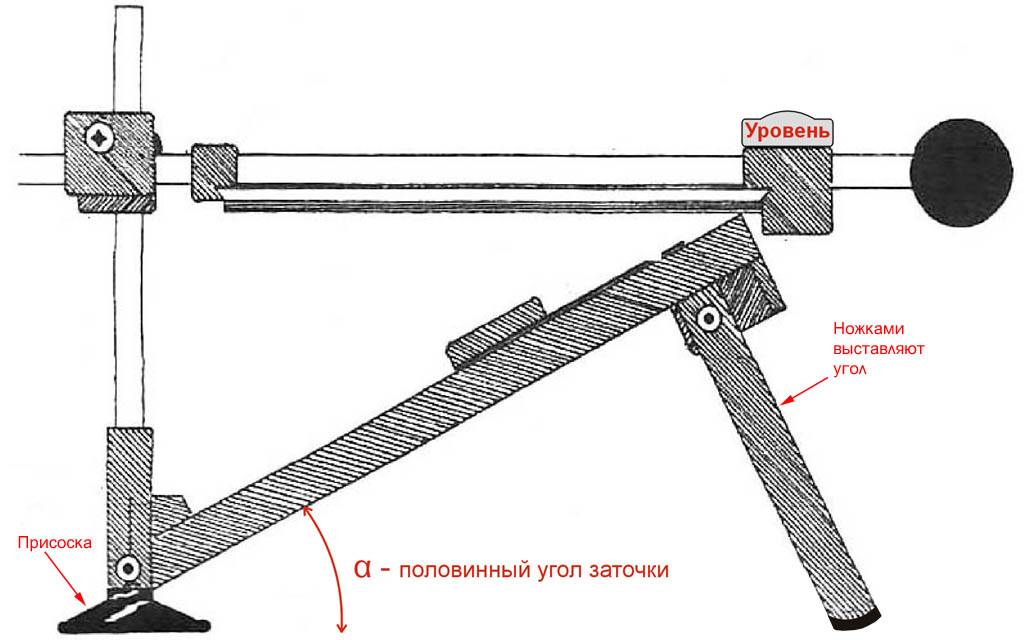

Как определить правильный угол заточки

Ножей существует большое разнообразие. Одних только кухонных видов режущих приспособлений имеется более двух десятков: стейковый, обвалочный, шеф-нож, хлебный нож, топорик, сантоку и многие другие.

А также есть специальные ножи для охоты, рыбалки, ремонта и т.д. И всех их нужно точить по правилам. Угол заточки – главный критерий и его нужно обязательно учитывать, иначе есть возможность погнуть, искривить ножик и привести в негодность.

• оптимальный угол для опасных бритв – 10-12°. Это достаточно маленький наклон, но его достаточно для того, чтобы срезать короткие, тонкие волосы. Если же попробовать отрезать ею что-либо другое, то бритва быстро затупится.
• ножик для филе – 10-15°. Это тоже тонкая заточка – для удобной нарезки мягкого мяса.
• нож, которым режут другие продукты, следует заточить под углом 17-20°.
• 20-25° – оптимальный угол для охотничьего ножа (для костей, древесины, консервной банки)
• предел заточки мачете и других тяжелых режущих предметов – 50°. Измельчить ними продукты – сложная задача, а вот с лианами и стволами они справляются отлично.
• для того, чтобы колоть и резать твёрдые материалы – кость, бамбук, жёсткое дерево, раскалывать кокос и другие манипуляции – нужно 45-55 градусов.
• если же нож используется как топор (рубка дров, дичи, срезка соломы и др.) – 35-40 градусов.
• для орудования ножиком как скальпелем (срезание жилок, снятие кожи) – тоже 40 градусов.

Также есть клинки, которые на разных отрезках лезвия нуждаются в разной заточке.

Станки с фиксирующимися лезвиями

Станки для затачивания ножей с фиксирующимися лезвиями привлекут к себе внимание тех людей, которые хотят наточить нож не только качественно, но и быстро. Конструкция, жёстко фиксирующая лезвие ножа относительно движущегося под установленным углом точильного камня, позволяет точно выставить угол наклона. Для создания подобного самодельного станка своими руками понадобятся:

Для создания подобного самодельного станка своими руками понадобятся:

1. Основание — прямоугольная деревянная пластина с размерами 440*92 мм и толщиной 18 мм.
2. Деревянная плашка 92*45*45 мм (для фиксирования вертикальной резьбовой шпильки).
3. Деревянный брусок 245*92 мм и толщиной 18 мм (пластина, к которой будет крепиться нож).
4. Железная пластина 200*65 мм и толщиной металла 4 мм.
5. Рояльная петля, длиной 92 мм.
6. Шпилька М8 длиной 325 мм.
7. Гайки и болты с резьбой М8.
8. Сверло 6,5 мм.
9. Метчик М8.
10. Саморезы 50 мм, 4 шт.

Плашку, предназначенную для фиксирования вертикальной резьбовой шпильки, необходимо просверлить насквозь сверлом 6,5 мм. Отверстие должно располагаться на расстоянии 15 мм от края плашки, примерно по центру.

Схема расположения отверстия в деревянной плашке

Далее в получившемся отверстии требуется нарезать резьбу под шпильку М8. Подготовленную таким образом деревянную плашку, необходимо прикрутить к основанию на расстоянии 265 мм от края при помощи обычных саморезов длиной 50 мм, вкрученных с обратной стороны основания.

После того, как брусок и основание будут надёжно скреплены, предстоит вставить шпильку М8 в отверстие в бруске. Шпилька должна проходить по всему сечению бруска и основания; таким образом риск изменения её положения сводится к минимуму. Шпильку у основания бруска нужно жёстко зафиксировать гайкой М8, слегка утопив её при закручивании в древесине бруска.

Вторая часть работы заключена в сборе зажимающего устройства для фиксации положения ножа. Для этого к бруску из дерева 245*92 мм тремя саморезами крепится рояльная петля с торца деревянной пластины, при помощи которой она будет крепиться к основанию приспособления.

Крепление фиксирующего бруска к основанию при помощи рояльной петли

После закрепления деревянной части удерживающего устройства, можно приступить к прикреплению железной пластины. В центе пластины 200*65 мм нужно просверлить продолговатый паз, длиной 90 мм и шириной около 1 см. Паз должен располагаться от края зажимной пластины на расстоянии 60 мм. Дополнительно требуется просверлить отверстие на расстоянии 20 мм от противоположного края и нарезать в нём резьбу под болт М8. Затем нужно прикрепить при помощи этого болта зажимную пластину на подготовленное ранее деревянное основание. При помощи ещё одного болта и подходящей шайбы необходимо зафиксировать зажимную пластину по центру вырезанного паза. Фиксация должна быть чёткой, но при этом аккуратной, чтобы не повредить поверхность клинка.

Прикрепление железной зажимной пластины

Самая сложная часть сборки этого приспособления заключается в подготовке регулирующего устройства, которое будет задавать угол заточки ножа. Для этого понадобится:

• металлический квадратный профиль 40×40 мм;
• мебельная скоба, шириной 40 мм;
• пара заклёпок;
• брусок фанеры 42×25 и толщиной 18 мм;
• болт и гайка М5;
• пара гаек-барашков М8;
• оселок;
• стальной пруток диаметром 0,8 см и длиной 40 см.

На бруске фанеры необходимо просверлить пару отверстий: сквозное отверстие диаметром 8 мм по сечению 42×18 мм (расстояние от края по стороне 42 мм выставить на уровне 15 мм) и сквозное отверстие диаметром 5 мм по стороне с сечением 42×25 мм (расстояние от края 10 мм). Квадратную трубу следует разрезать пополам так, чтобы получилась «П»-образная скоба с шириной 40*15 мм и ушками по 20 мм. В ушках нужно просверлить 8-ми миллиметровые отверстия, в которые в дальнейшем будет вставлена шпилька М8. Соединить получившуюся скобу с мебельной петлёй при помощи заклёпок. К получившейся конструкции, при помощи второй части мебельной скобы, притянуть брусок фанеры болтом М5.

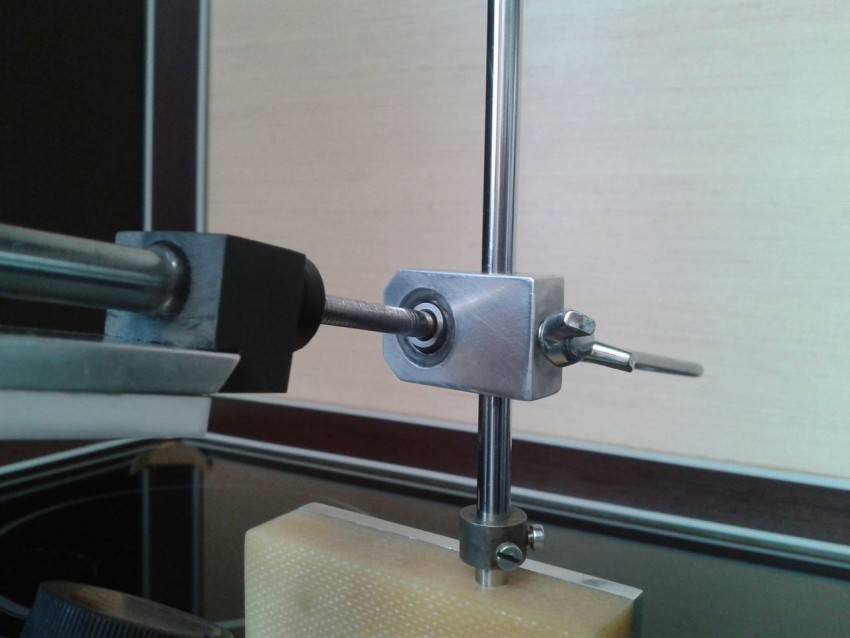

Расположение на спице направляющего механизма

Оселок соединить с направляющим штоком, в качестве которого выступает стальной стержень с сечением 8 мм. При соединении оселка и направляющего штока следует строго следить за тем, чтобы их осевые линии совпадали. При желании, для удобства пользования точилкой, к оселку с обратной стороны можно приспособить ручку-держатель. Осталось закрепить оселок в направляющем механизме, зафиксировать барашком и самодельное приспособление для заточки ножей готово.

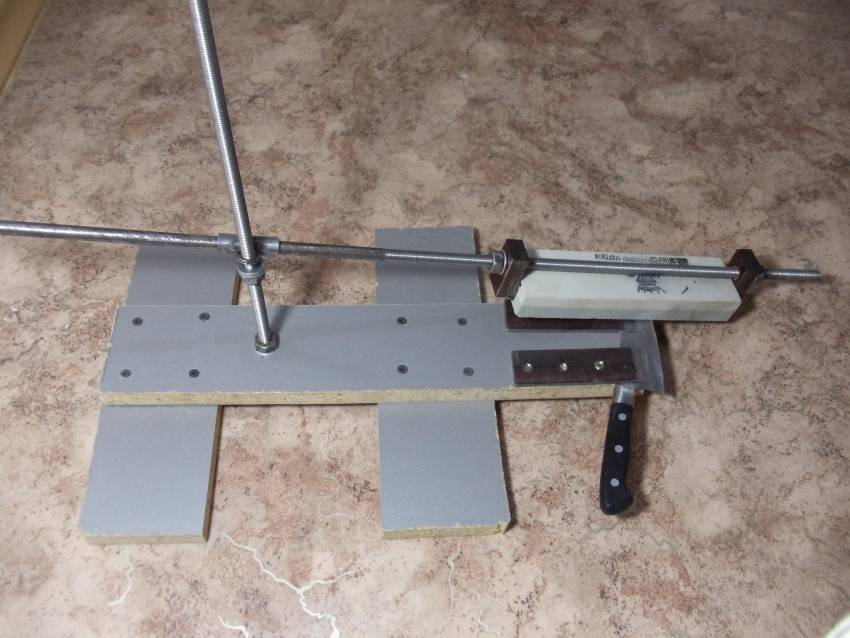

Точилка в сборе

Зачем нужна точилка

Живой реликт наших дней – финский охотничий нож. Не бандитская финка порой причудливой формы, а охотничий нож финского типа, слева на рис. Традиционные охотничьи ножи (в центре и слева) по форме на него похожи, но разница между ними очень большая.

Финский нож и классические охотничьи ножи

Клинок финского ножа отковывается из кричного железа, которое можно выплавить прямо у себя во дворе из болотной руды в печке-домнице, не прибегая к доменному процессу, пудлингованию и пр. способам передела чугуна в железо и сталь. Вязкость кричного железа отменная, сломать клинок из него очень трудно. Но и твердость невелика, где-то HRS55, нож довольно быстро тупится. Финских охотников это не волновало: клинок такой твердости можно направить (подточить) отбивкой на многих природных камнях, а оглаженных моренных валунов в Фенноскандии всегда хватало.

Точат нож отбивкой примерно так же, как отбивают косу, только оселок неподвижен, а двигают клинок. Сначала его тянут по оселку обухом от себя, затем переворачивают и тянут обухом к себе. Положение режущей кромки (РК) на оселке всегда волочащееся; движения быстрые: ширк-ширк! На каждом движении нужно держать пятно контакта лезвия с оселком (см. далее), но к выдерживанию угла наклона требования не столь строгие. Научиться точить нож отбивкой не очень сложно, а при некотором навыке можно и наводить на лезвие плавно сбегающий профиль, см. далее. Однако финский нож в общем-то тупик эволюции режущего инструмента, выживший в особых природных условиях.

Хороший нож дешевым никогда не был, а в экстремальной ситуации стойкость лезвия в сочетании с вязкостью клинка становились жизненно важными обстоятельствами. Поэтому еще в древности клинки ножей научились закаливать с поверхности и цементировать: сердцевина оставалась вязкой, не ломкой, а снаружи на ней образовывалась твердая каленая корка, см. след. рис.:

Структура клинка ножа с поверхностной закалкой и цементацией

Направить нож с цементированным клинком отбивкой еще возможно, но навык нужен такой, какой дается не всем. И абразив уже нужен из особой породы камня – литографского сланца грюнштейна. Его в природе мало; грюнштейн и поныне числится стратегическим сырьем. Искусственного грюнштейна нет и не предвидится. Испортить же цементированный нож неумелой отбивкой проще простого – чуть где-то кора цементации сдерется до сырого металла (на глаз этого не видно), нож останется только выбросить, лезвие будет сразу тупиться и пойдет крошиться.

Хозножам не требуется такая стойкость и вязкость, как охотничьим и походным, и стоить они должны много меньше. Как следствие, в производстве хозножей широко используются спецстали и порошковая металлургия. Клинок «вечного» кухонного ножа структурирован наподобие резца грызуна: продольными слоями, твердость которых падает от сердцевины наружу. В любом случае точить нож приходится реже, но отбивка исключается однозначно – лезвие от нее сразу выкрашивается.

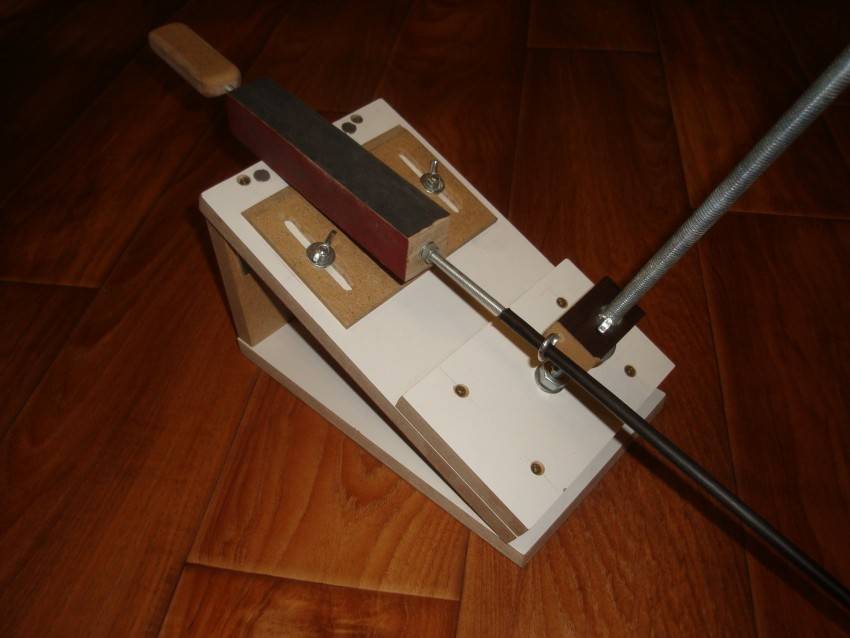

Массивная точилка на подставке

Более сложная вариация ножеточки – подставка с отдельной опорой и точильной насадкой-стержнем. Для ее изготовления понадобятся:

• лист ДСП;
• древесный брусок длиной 8 см и сечением 2х4 см;
• стальной стержень М6 или М8;
• оргстекло 6х12 см;
• магнит с отверстиями для крепежей;
• саморезы, болты, гайки-барашки;
• деревянные зажимы;
• резиновые ножки;
• пила и дрель.

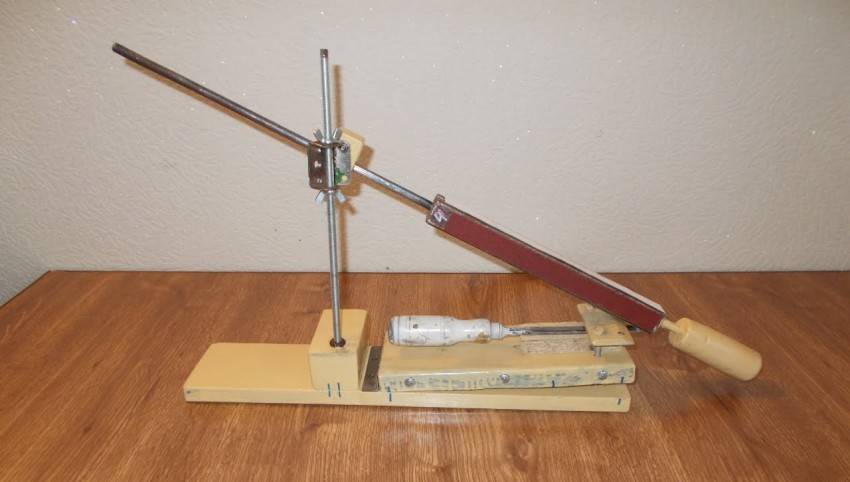

Точилка на подставке

Схема сооружения точилки:

1. Вырежьте из ДСП-листа три заготовки: 7х8 см, 8х30 см и 12х37 см.
2. На продолговатой стороне заготовки 8х30 см, отступив 6 см от края, выполните отверстие.
3. В углах заготовки 12х37 см просверлите отверстия для ножек.
4. Просверлите два сквозных перпендикулярных отверстия в деревянном бруске: первый – в 3 см от края, второй – в 3 см от первого. От края изделия до первого отверстия выпилите углубление толщиной 1 см.
5. Выполните прорезь в центре планки огрстекла.
6. На заготовке 12х37 см, отступив 4 см от края, двумя саморезами перпендикулярно закрепите заготовку 7х8 см. Сверху саморезами зафиксируйте заготовку 8х30 см.
7. В высшей точке установленной заготовки 8х30 см просверлите небольшое углубление и саморезами зафиксируйте в ней магнит. На эту же заготовку положите огрстекло – скрепите изделия болтом сквозь ранее выполненные отверстие и прорезь.
8. На любом крае заготовки 12х37 см просверлите отверстие для стального точильного стержня и зафиксируйте его там гайкой-барашкой.
9. Наденьте на стержень брусок, закрепив его болтом с гайкой.
10. Из стержня, гаек и двух зажимов соберите держатель для ножа.
11. Прикрутите ножки к готовой подставке.

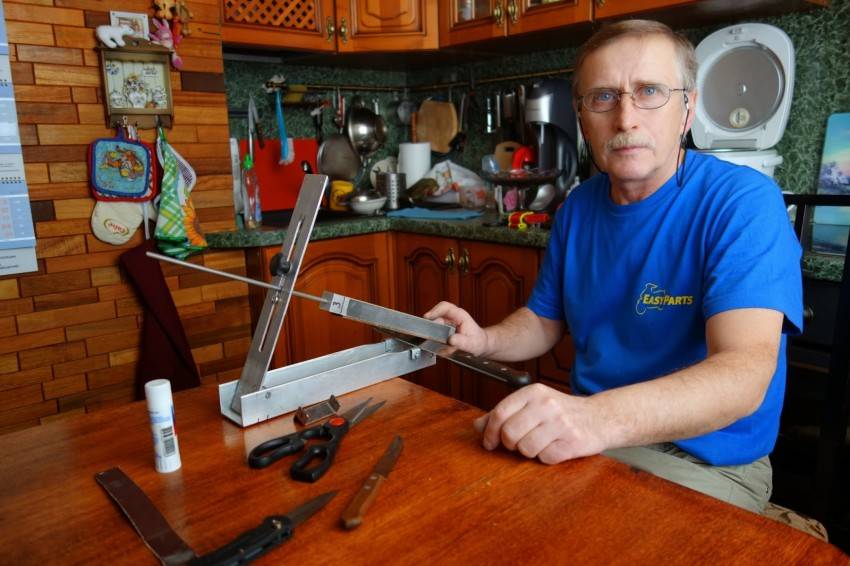

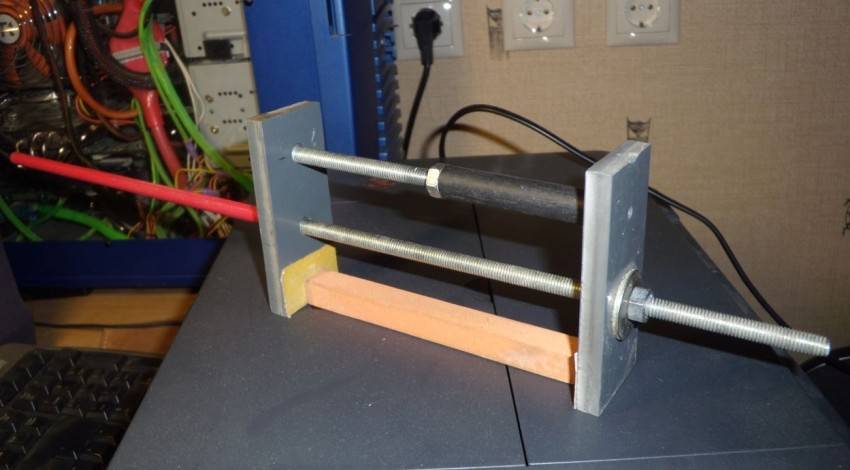

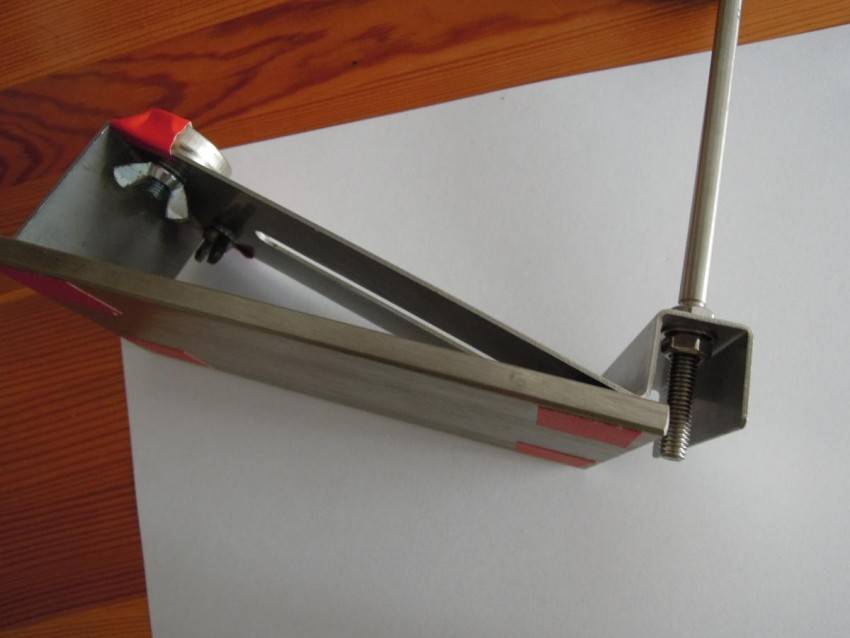

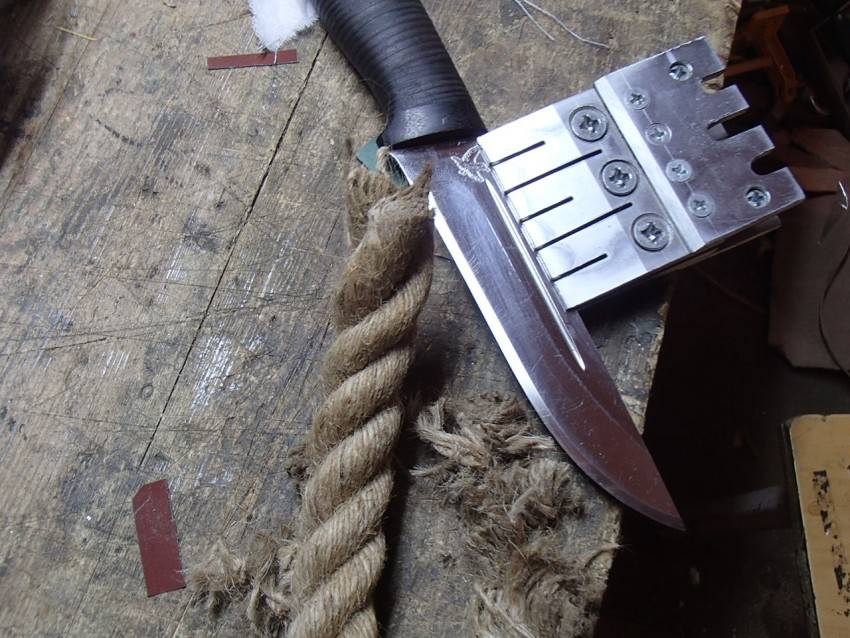

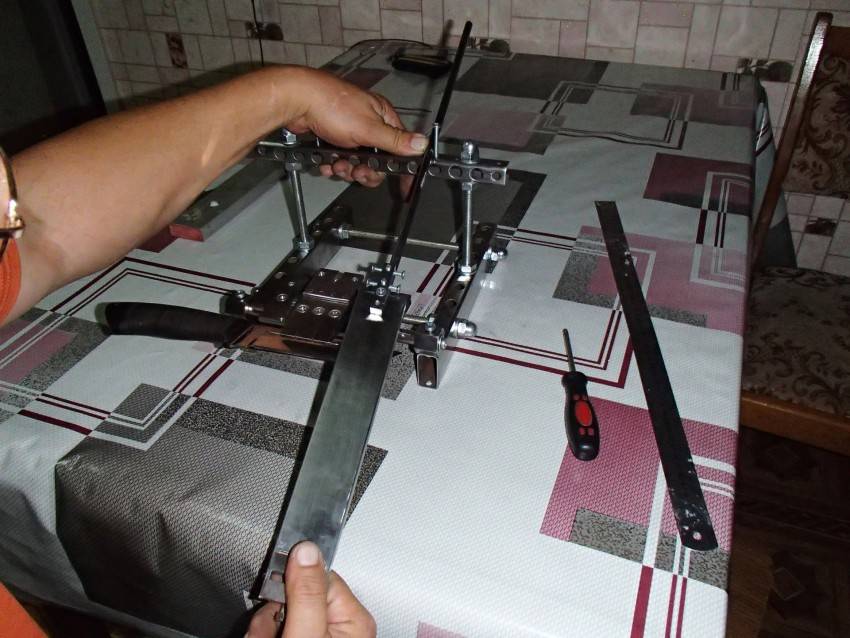

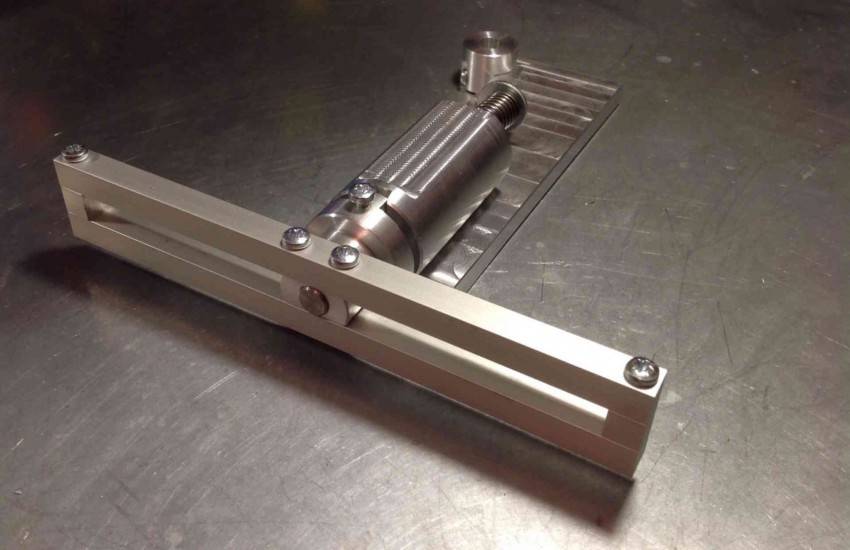

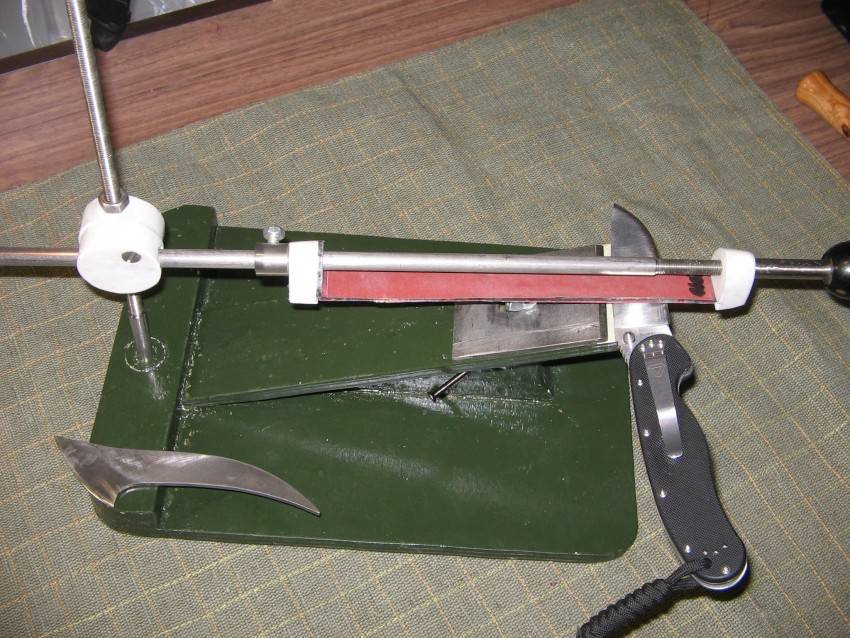

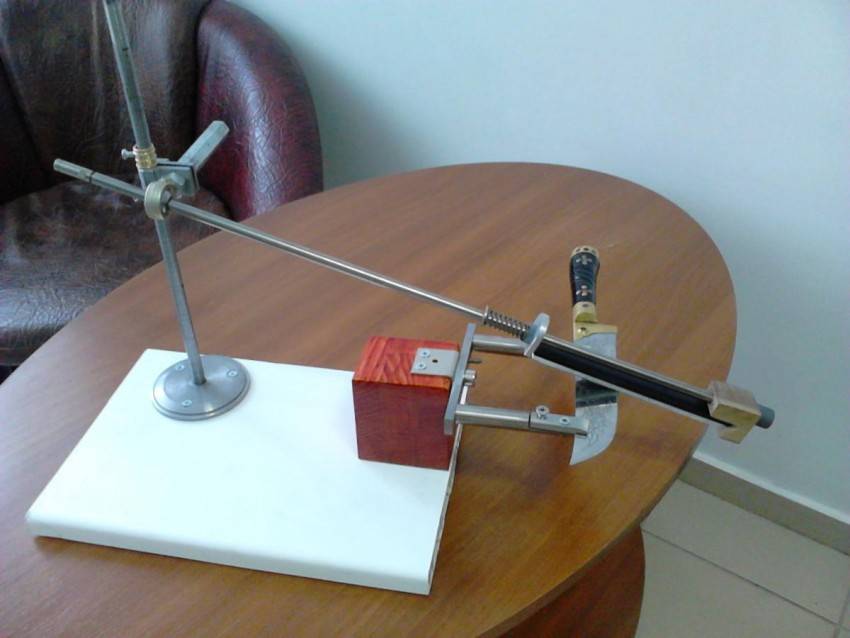

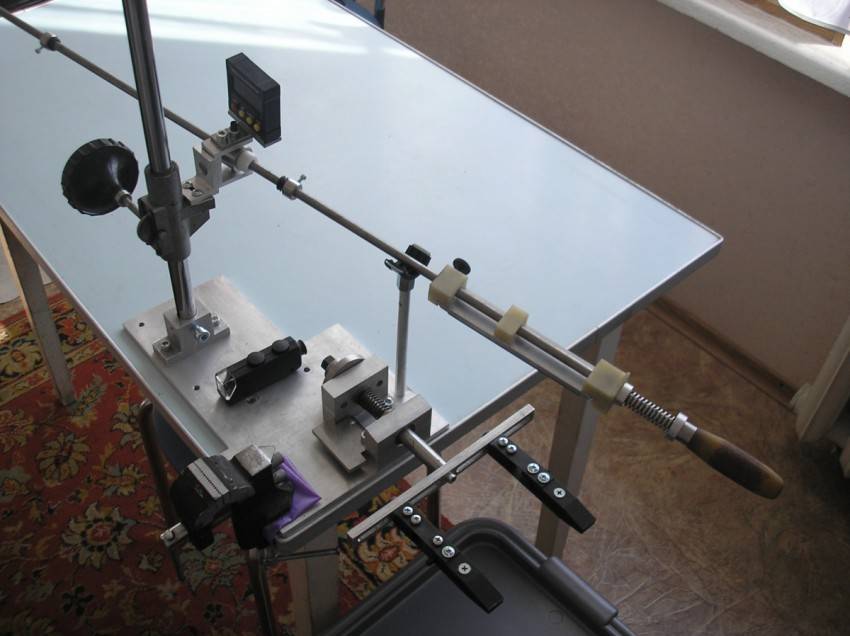

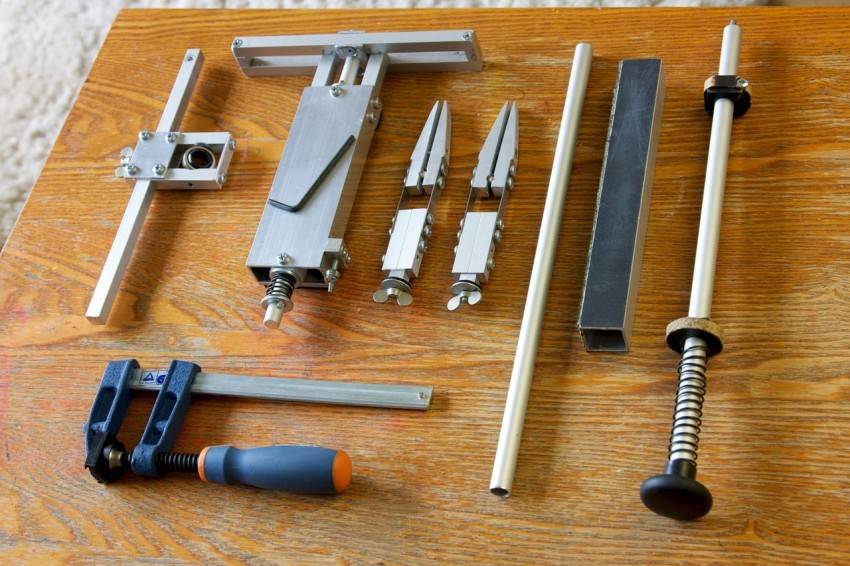

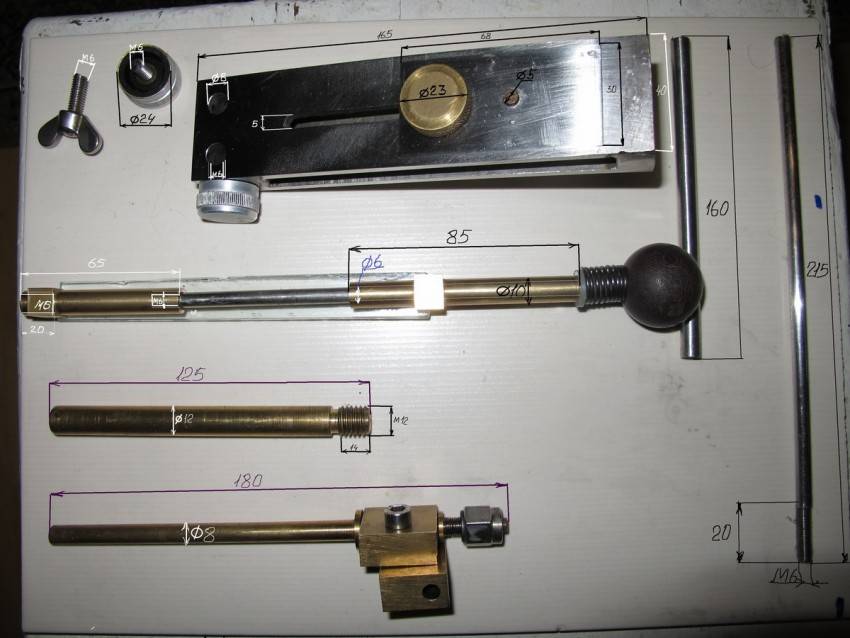

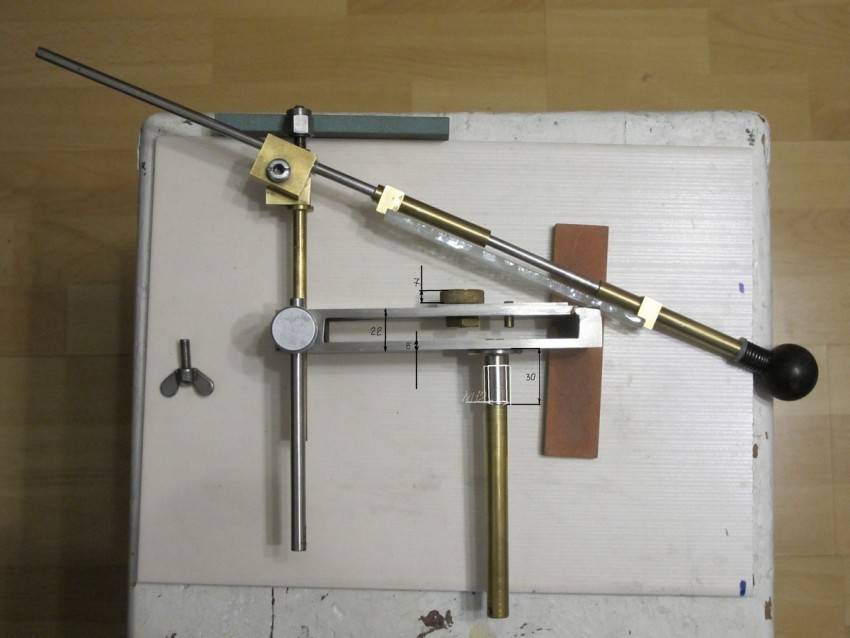

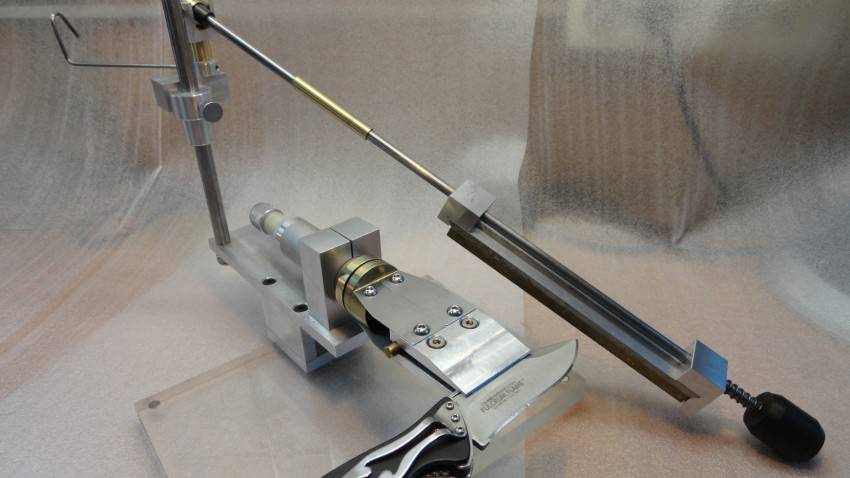

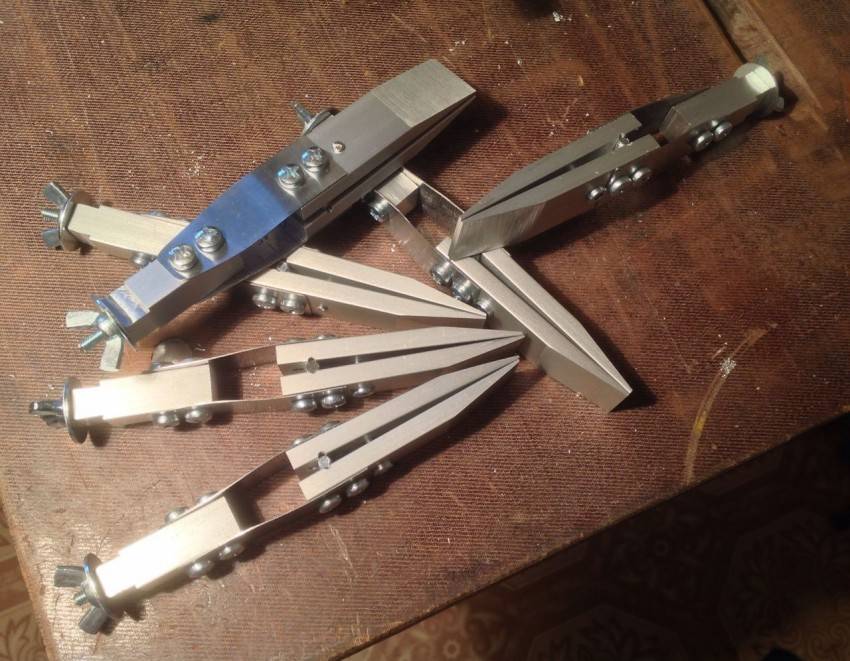

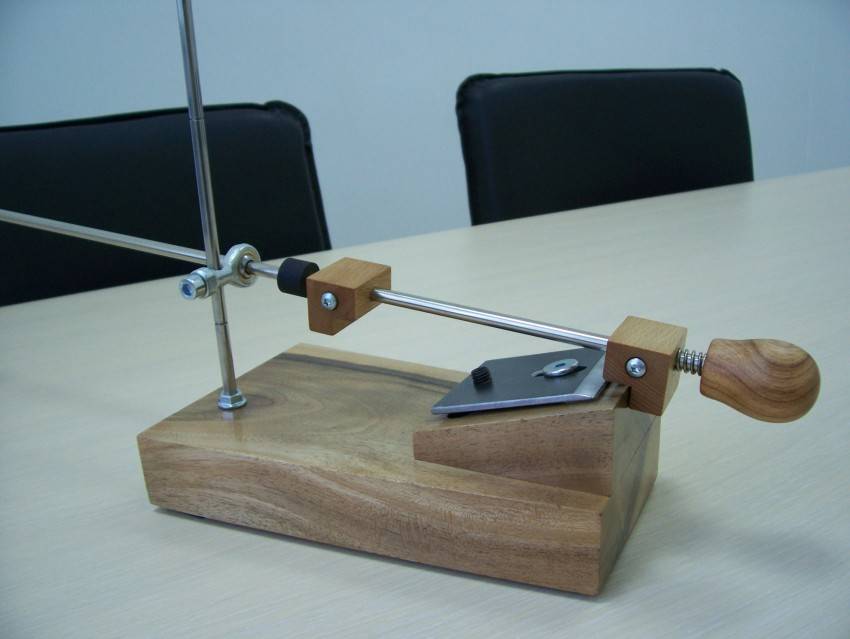

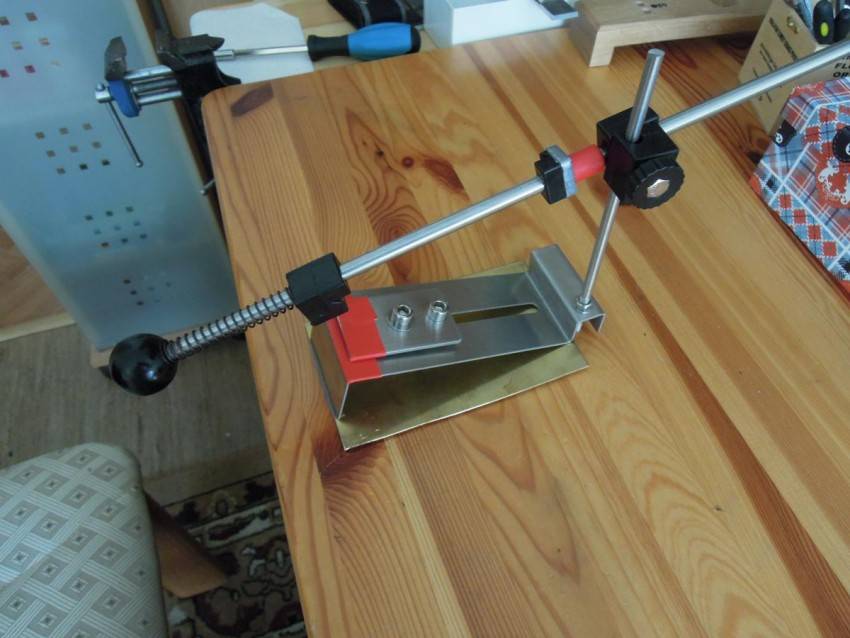

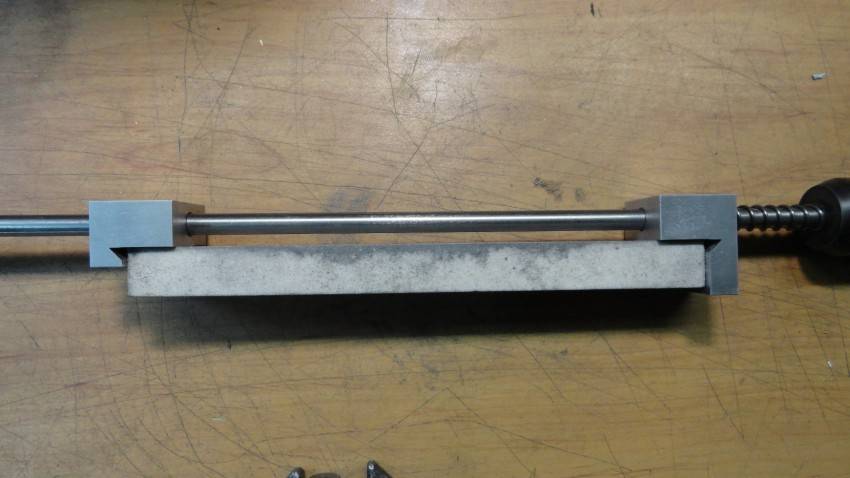

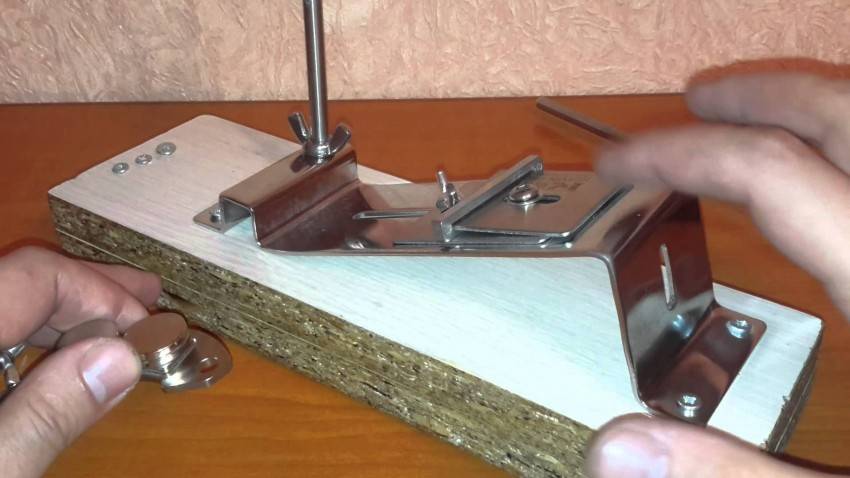

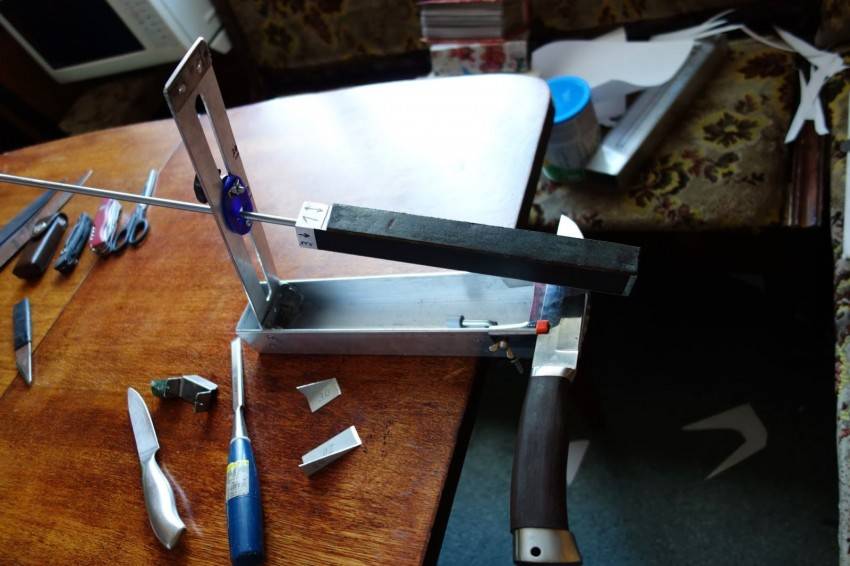

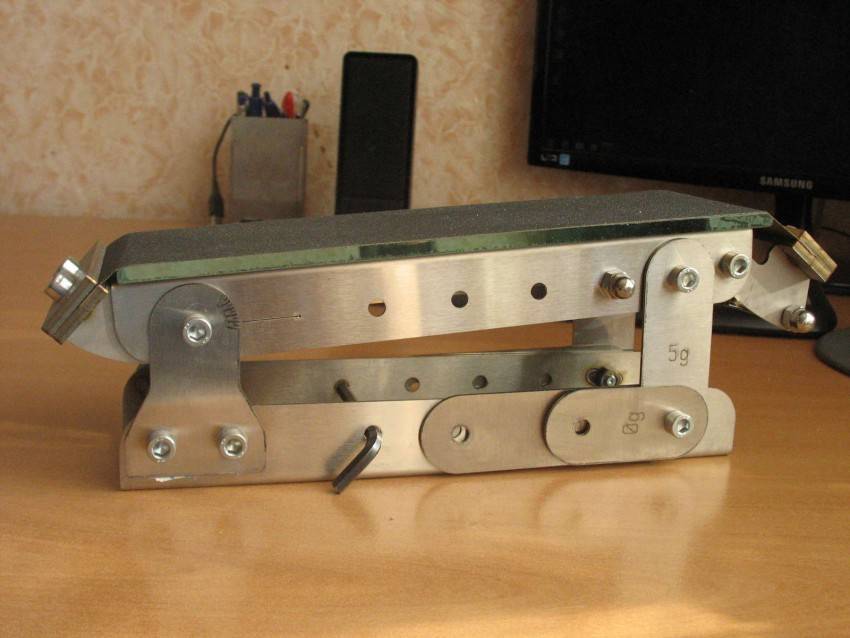

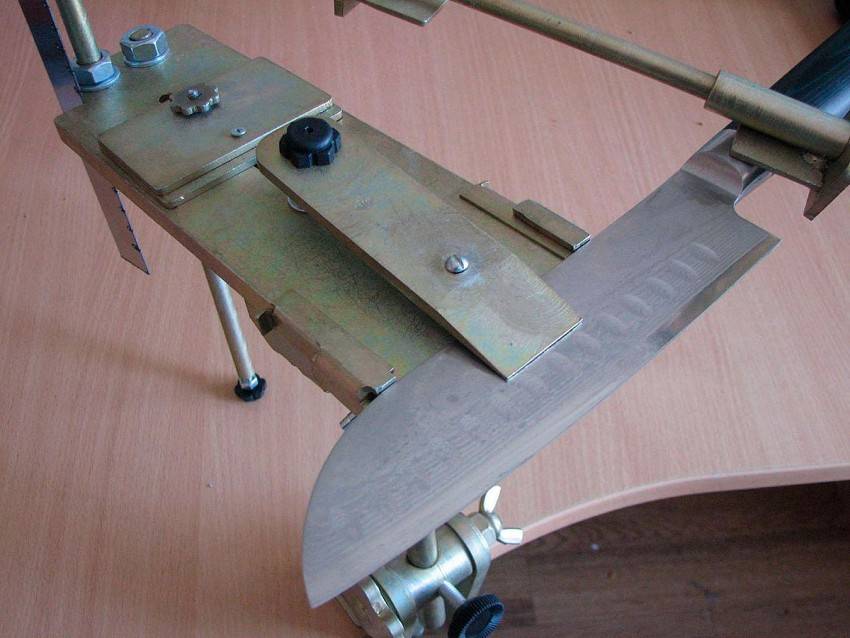

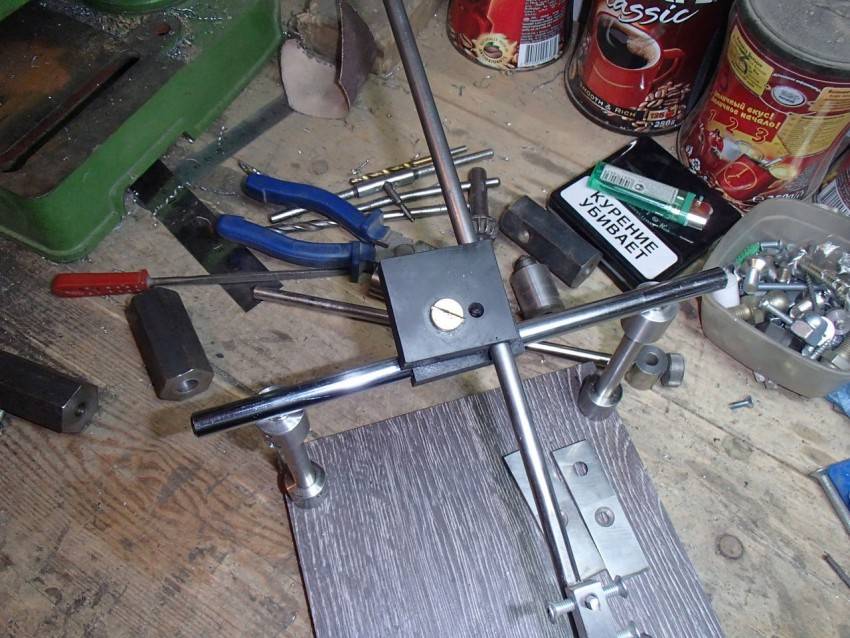

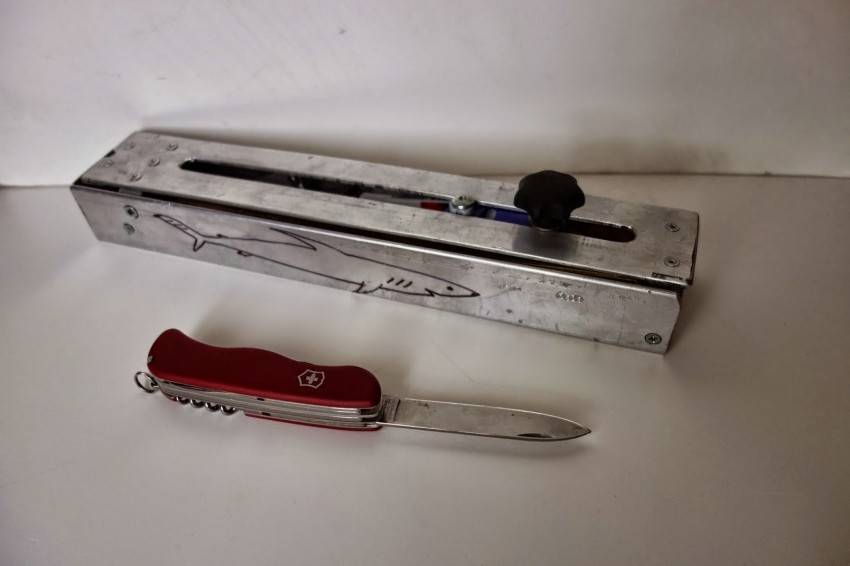

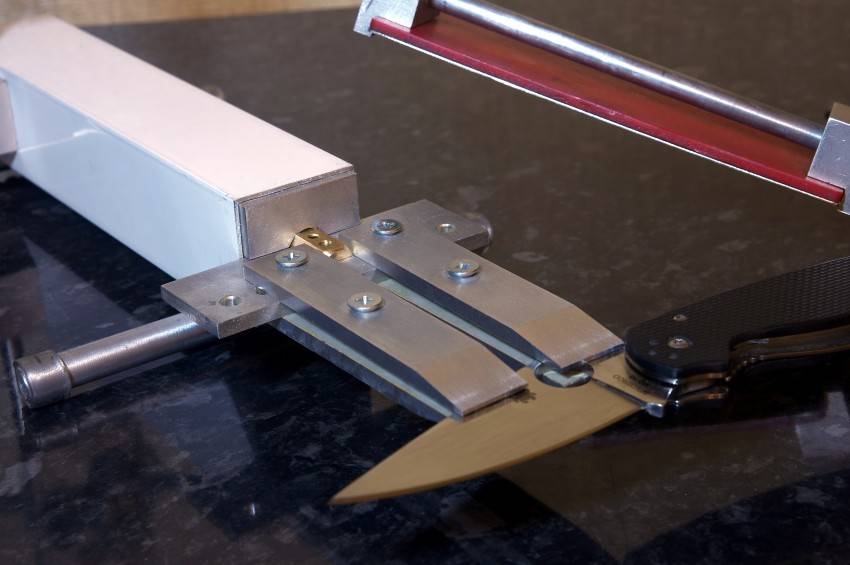

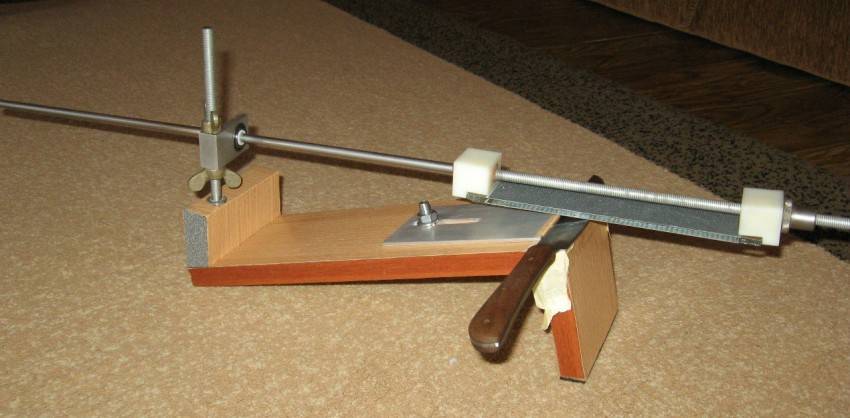

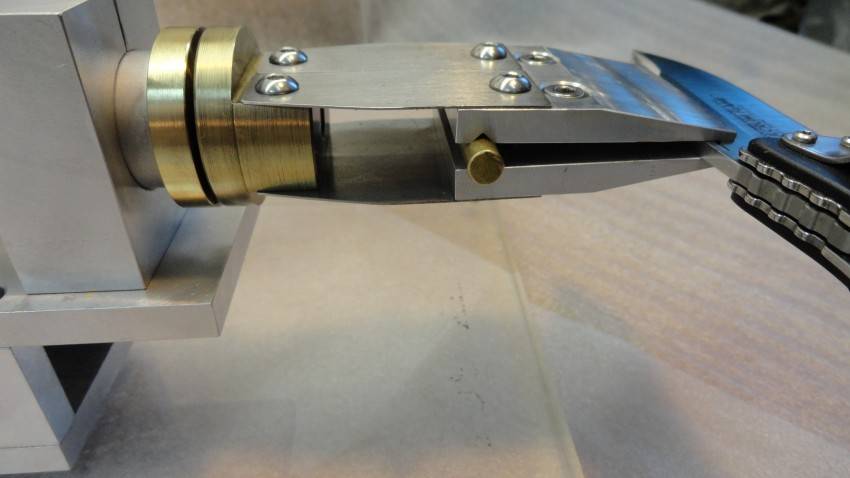

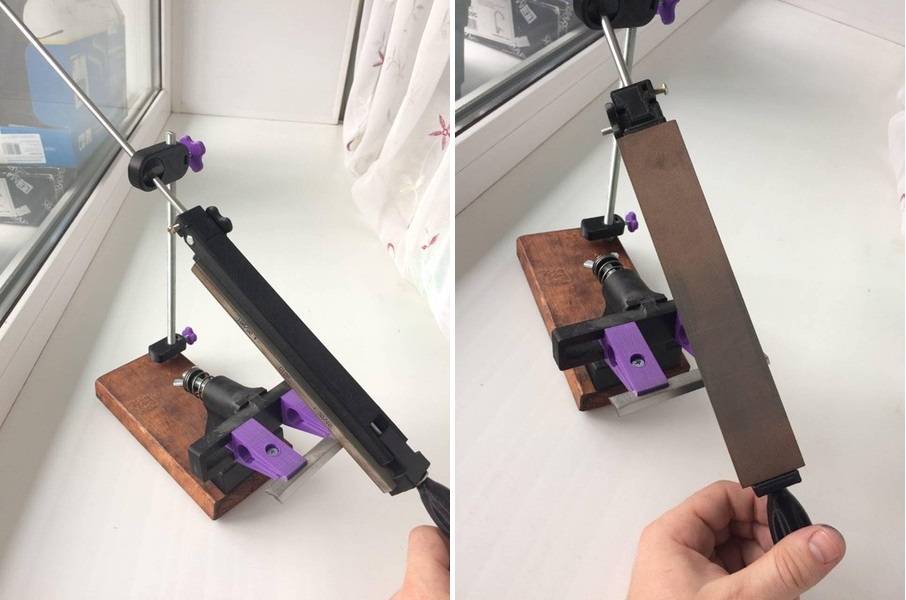

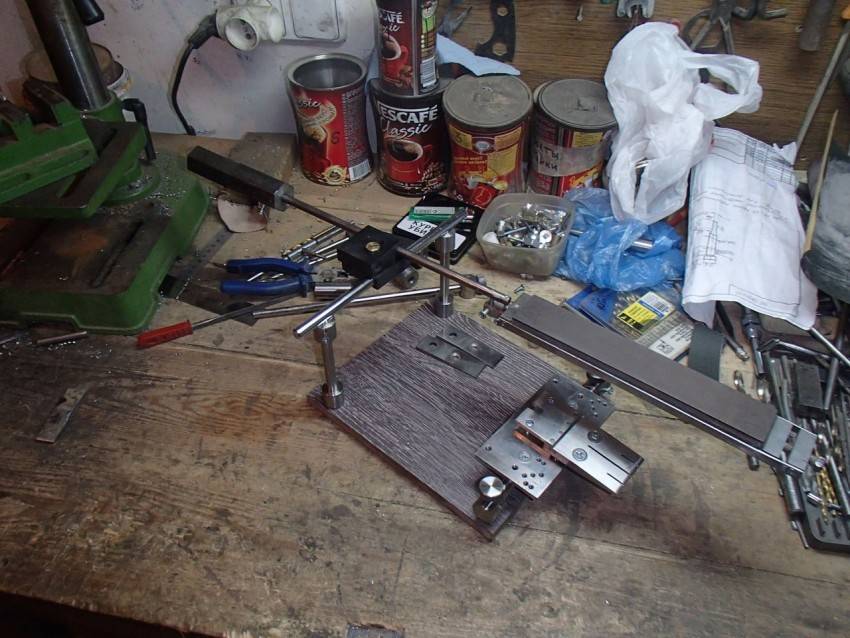

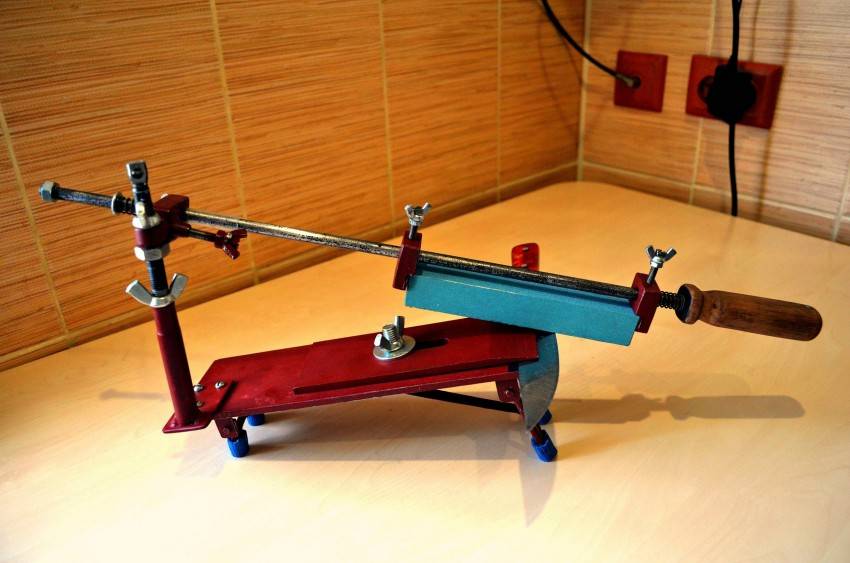

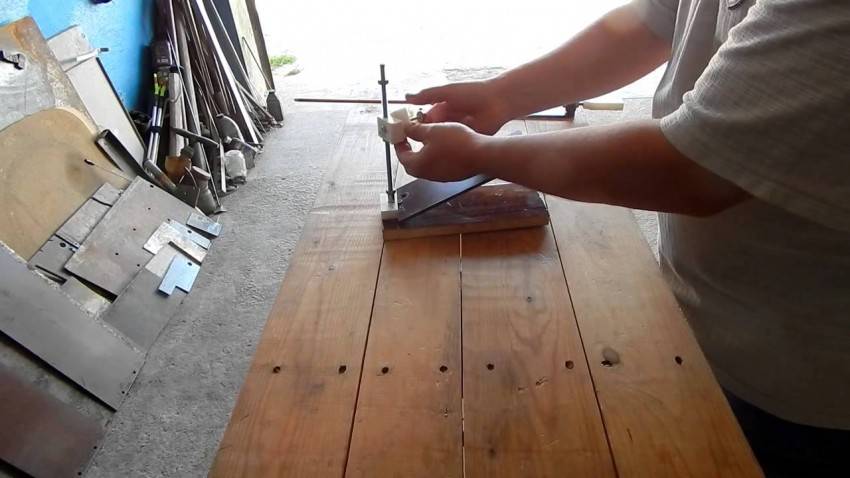

Фото точилок для ножей своими руками

Также рекомендуем просмотреть:

• Полировка фар своими руками
• Строительные леса своими руками
• Антенный усилитель
• Восстановление аккумулятора
• Мини паяльник
• Как сделать электрогитару
• Оплетка на руль
• Фонарик своими руками
• Как заточить нож для мясорубки
• Электрогенератор своими руками
• Солнечная батарея своими руками
• Течет смеситель
• Как выкрутить сломанный болт
• Зарядное устройство своими руками
• Схема металлоискателя
• Станок для сверления
• Нарезка пластиковых бутылок
• Аквариум в стене
• Врезка в трубу
• Стеллаж в гараж своими руками
• Симисторный регулятор мощности
• Фильтр низких частот
• Вечный фонарик
• Нож из напильника
• Усилитель звука своими руками
• Трос в оплетке
• Пескоструйный аппарат своими руками
• Генератор дыма
• Ветрогенератор своими руками
• Акустический выключатель
• Воскотопка своими руками
• Туристический топор
• Стельки с подогревом
• Паяльная паста
• Полка для инструмента
• Пресс из домкрата
• Золото из радиодеталей
• Штанга своими руками
• Как установить розетку
• Ночник своими руками
• Аудио передатчик
• Датчик влажности почвы
• Счетчик Гейгера
• Древесный уголь
• Wi-Fi антенна
• Электровелосипед своими руками
• Ремонт смесителя
• Индукционное отопление
• Стол из эпоксидной смолы
• Трещина на лобовом стекле
• Эпоксидная смола
• Как поменять кран под давлением
• Кристаллы в домашних условиях

Помогите проекту, поделитесь в соцсетях 😉

Не только ножи…

Оригинальная точилка Apex мало пригодна для заточки столярного инструмента – стамесок, железок рубанков. Угол заточки у Apex’а плавает по тем же причинам, что и у Lansky-Metabo. Между тем, если угол заточки стамески по ширине лезвия «гуляет» более чем на 1-1,5 градуса, то инструмент так и норовит уехать вбок, вылезти наружу или уйти вглубь массива дерева по его волокнам. Ровно и точно выбрать такой стамеской паз под шип/гребень очень трудно.

Роликовая точилка-тележка для ножей и столярного инструмента

Для заточки столярного инструмента существуют особые приспособления, о которых и разговор нужен особый. Самоделки вроде роликовой точилки-тележки, см. рис. справа, скорее курьезы: не говоря уже о сложности, требуют каменного или стального стола, а, главное, не гарантируют от перекоса лезвия на оселке, что приводит к тому же нежелательному результату.

Между тем еще 2-3 года назад в одном из китайских журналов по техническому творчеству мелькнула доработка Apex’а для заточки, не уступающей таковой на фабричном электрическом заточном полуавтомате. Переделка не сложна, см. рис: штангу выставляют горизонтально по уровню и по нему же горизонт штанги держат, ведя заточку. В пределах угла поворота штанги в горизонтальной плоскости 10-12 градусов вправо-влево погрешность угла заточки менее 1 градуса. Если вынос точки касания от 250 мм, точить возможно стамески и железки рубанков шириной до 120 мм.

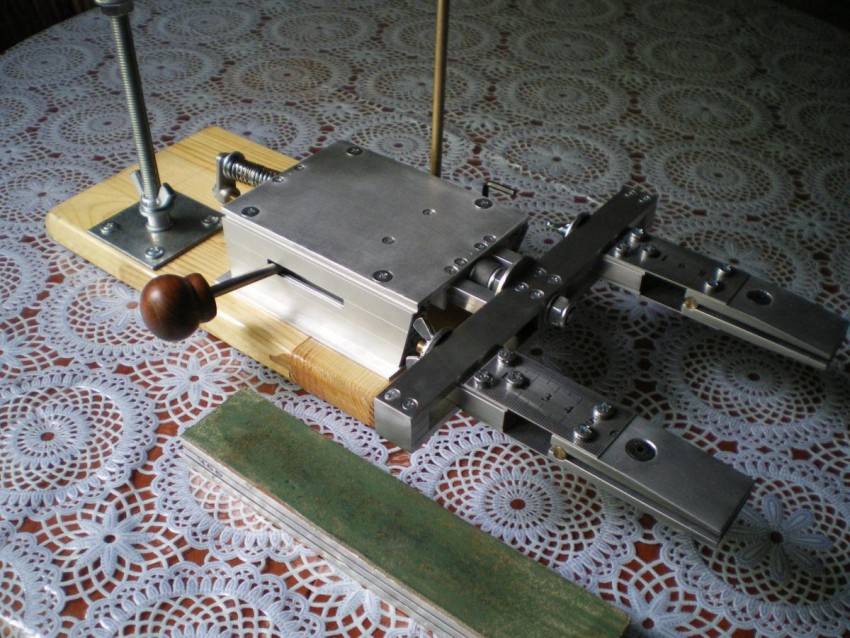

Доработка точилки для ножей Apex на повышенную точность заточки

В таком режиме работы нулевой (теоретически) погрешности угла заточки можно добиться, если держать штангу неподвижной, а двигать нож, удерживаемый магнитным держателем, см. выше. Таким образом возможно затачивать и железки фасонных рубанков, если в зажимы поставить круглый в поперечном сечении, полукруглый, эллиптический или сегментный оселок. Главное, чтобы пятно касания при этом всегда было точечным.

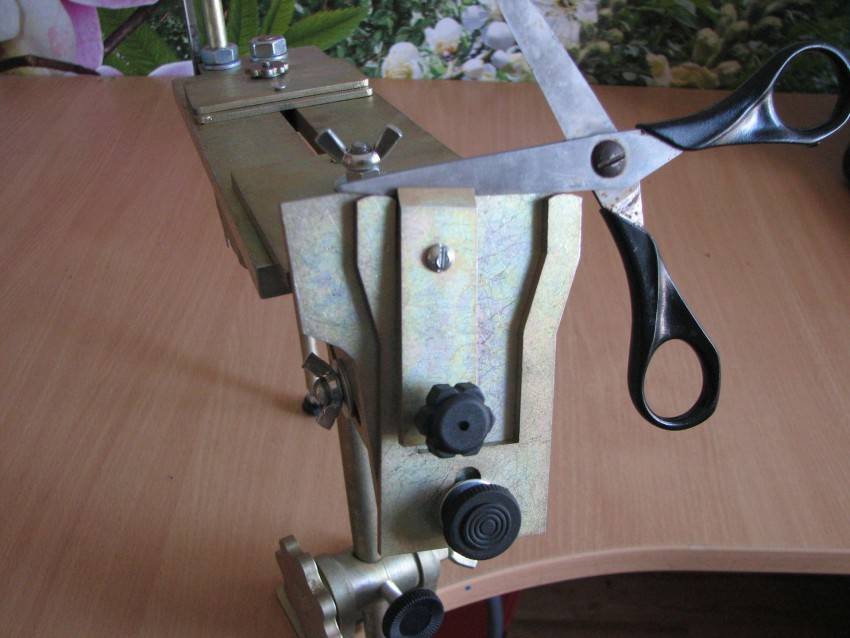

Доработка точилки для ножей Apex для заточки ножниц

…но и ножницы

Еще одна доработка точилки Apex для заточки ножниц (тоже дело в хозяйстве нужное) показана на рис. справа. Всего работы – пара отрезков уголка или обрезков оцинковки и 4 дополнительных отверстия в столе точилки. Как сделать своими руками приставку для заточки ножниц к точилке Скоморох, см. след. видео.

Возможность регулировки положения ножа

Альтернативой станку с подвижным точильным камнем является устройство, где возможно регулировать положение ножа относительно бруска. В основном его конструкция аналогична станку с регулируемым бруском, немного проще в изготовлении.

На плоскости основания монтируется подвижный блок для крепления стержня с бруском. На ней же устанавливаются фиксаторы, один регулируемый, второй упорный. С помощью регулируемого фиксатора возможно регулирование угла заточки.

Единственный недостаток этой модели – появление износа бруска в одном определенном месте. Устранить этот недостаток можно, установив длинный штырь для регуляции кромки относительно обрабатываемой поверхности.

У каждого вышеописанного варианта имеются свои достоинства и недостатки. Делая свой выбор в пользу той или иной модели необходимо ориентироваться на уровень навыков и величину потребностей в эксплуатации станка.

Популярные модели поворотных точилок для ножей

Поворотная точилка для ножей – это любая из следующих моделей:

• Вектор Плюс,
• Garrison,
• MyRavey,
• Apex Ruixin Pro.

Они отличаются качеством материалов и ценой, но подходят для заострения прямых и серрейторных лезвий. Можно выбирать угол заточки для кухонных, охотничьих, японских ножей из любых марок стали. А сохранить его помогает не только поворотный шарнир, но и нивелирующая гайка.

Вектор

Приспособление Вектор Плюс

Приспособление Вектор Плюс выполнено из алюминиевого сплава и нержавеющей стали. Основание состоит из 2 деталей, крепящихся друг к другу под углом 90 градусов. К каждой монтируются перекладины с прорезиненными колесиками, обеспечивающие устойчивость на рабочем столе.

Примерно в середине главной части основания в отверстие устанавливается вертикальная направляющая с шарнирным узлом. Это стальной стержень с делениями, обозначающими углы заточки – на 15,18, 20, 25 и 30 градусов. В шарнирный узел вставляется подвижная направляющая с закрепленным на ней точильным бруском. Последний может быть любой ширины, но в длину – не более 23 см и не меньше 10 см.

Поворотный держатель для точилки крепится ближе к краю основания. Расстояние от клинка до вертикальной направляющей можно регулировать, чтобы удобнее было менять положение затачиваемого инструмента. Поворотный механизм закрепляется по желанию под углом 90 и 180 градусов. Нож зажимается двумя тисками в виде губок.

В комплекте могут быть бруски разной абразивности. Но некоторые предпочитают купить только саму систему, а камни приобрести отдельно, что обойдется дешевле – в 13 тыс. р.

Точилка Гаррисона

Точилка Гаррисона существует в 2 вариантах: первую можно установить на ровной поверхности, вторую – закрепить струбцинами на край стола.

Приспособление сделано из металла, оно довольно массивное и тяжелое. Точилка отличается большой длиной направляющего стержня, на который крепится брусок. Но движения детали регулируются ограничителями. Обе особенности делают возможным затачивание больших и малых ножей. Стержень можно поставить в положение «паркинг», то есть зафиксировать над закрепленным в тисках клинком, если нужно перевернуть его.

Смотрите на видео о точилке Гаррисона:

У системы Гаррисона четко настраивается угол заточки, стоит лишь опустить на нужное деление вертикальной направляющей шарнирный механизм. Конструкция позволяет работать с ножницами и топориками. В первом случае нужно открутить 1 из тисков держателя, перевернуть его губками вверх и зафиксировать другим болтом, идущим в комплекте.

Для системы берут эльборовые или алмазные бруски. Камень закрепляется металлическими ограничителями с пружинным механизмом. Бруски приобретаются отдельно, а система стоит 13-14 тыс. р.

Муравей

Приспособление Муравей отличается от предыдущих несколькими особенностями:

• Основанием в виде небольшого прямоугольного бруска. У одного его края крепится вертикальная направляющая, у другого – поворотный шарнир для точилки. На нем, в свою очередь, зафиксирована планка с губками, куда вставляется клинок.
• Направляющий стержень с держателем бруска тоже небольшой. Камень выбранной абразивности вставляется в паз и закрепляется в нем. По размеру планки подходят бруски от Апекса.
• Функция «паркинг» у приспособления отсутствует. Поэтому для перевертывания клинка другой стороной нужно извлекать из отверстия на шарниром узле направляющий стержень с бруском или держать его рукой.
• Имеется вставка для закрепления и заточки ножниц. Ее фиксируют на держателе, убрав сначала тиски для ножа.

MyRavey стоит около 2 тыс. р., но в эту цену не входят бруски.

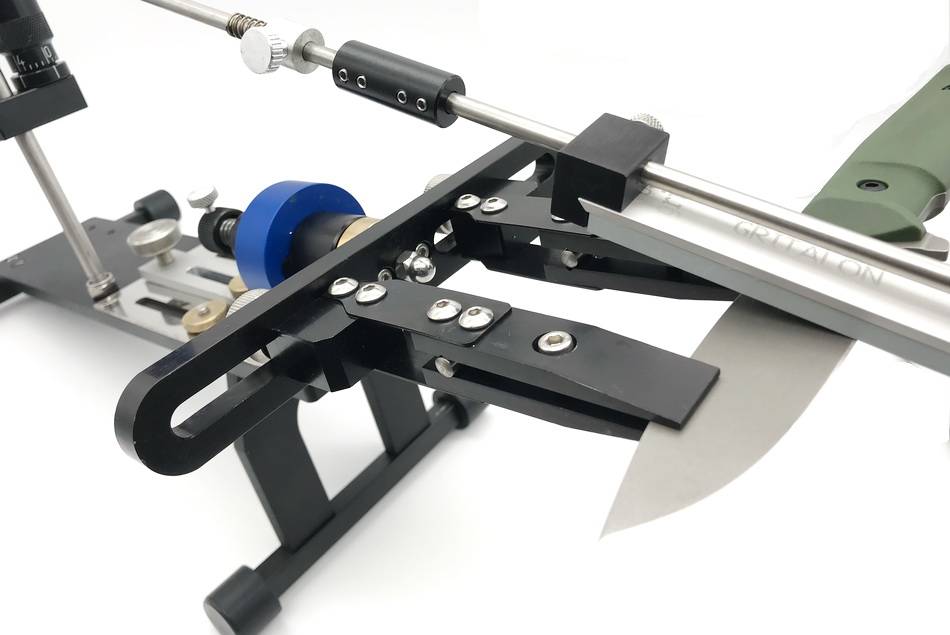

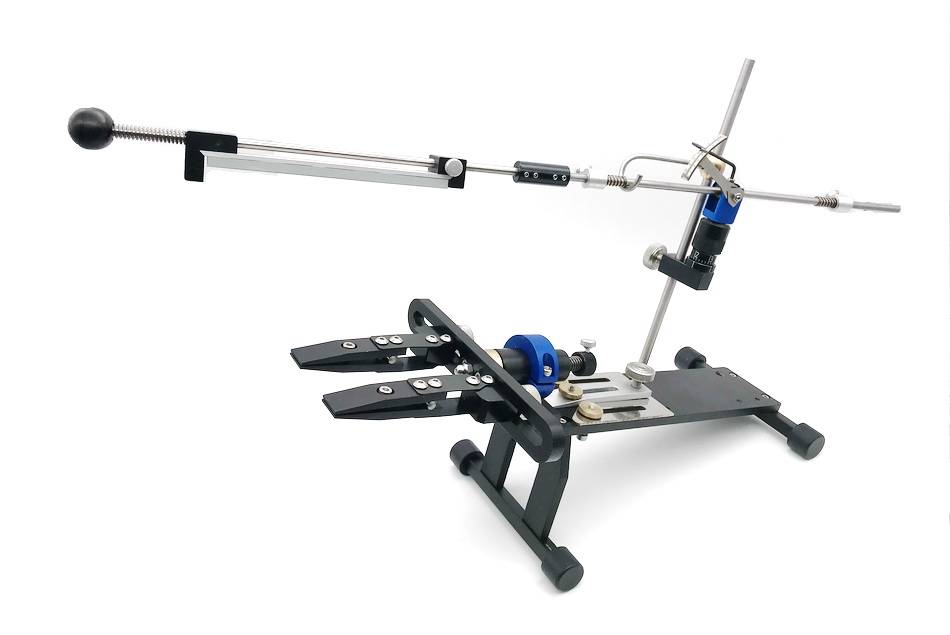

Apex Ruixin Pro

Apex Ruixin Pro – более простое и компактное приспособление из алюминия и стального сплава. Оно предназначено для клинков длиной от 8,5 см. Точилка крепится к краю стола как советская ручная мясорубка. У нее маленькое основание, от которого вверх идет вертикальный штырь с шарнирным узлом. Нож фиксируется стальными тисками, представляющими собой 2 довольно широкие пластины.

Направляющий стержень длинный, брусок зажимается в нем металлическими ограничителями. В комплекте есть камни абразивностью 120, 350, 600 и 1500 грит. Его стоимость – 4-5 тыс. р.

Необходимые материалы

Для изготовления точила нужно иметь в наличии приведенный ниже перечень материалов, конструктивных элементов.

1. Комплект электрического оборудования:

• конденсатор для запуска двигателя (можно использовать тот, что стоял в стиральной машине);
• выключатель;
• провода;
• вилку с кабелем.

2. Элементы двигателя:

• фланец для крепления наждачного круга;
• шлифовальный круг для точила (как вариант, можно приобрести несколько кругов с различными степенями зернистости);
• кусок оцинкованной жести.

3. Материалы для опорной рамы:

• 2 уголка;
• отрезок трубы с большим прямоугольным сечением;
• 2 отрезка трубы с меньшим прямоугольным сечением;
• резиновые амортизаторы.

4. Материалы для вспомогательного столика:

• 2 металлических пластины;
• отрезок трубы квадратного сечения;
• набор болтов, гаек.

5. Вспомогательные материалы:

краска-грунтовка по металлу.

Точилка из твердосплавных резцов

Недаром говорят: «Все гениальное — просто». И данная самодельная ножеточка является явным тому подтверждением.

Для изготовления заточного приспособления потребуется металлическая пластина (например, из стали или алюминия), а также две сменных твердосплавных пластины от токарного резца.

Обратите внимание: можно использовать даже полностью затупившиеся пластины, которые не пригодны для работы. Их можно найти в любой токарной мастерской

Сначала делаем разметку на металлической пластине, чтобы просверлить крепежные отверстия.

Сверлим два отверстия, затем с помощью метчика нарезаем резьбу. Кстати, очень удобно использовать для этого шуруповерт.

Зажимаем метчик нужного размера в патроне шуруповерта, и затем нарезаем резьбу в просверленном отверстии. Получается удобнее и быстрее.

После того как просверлили отверстия и нарезали в них резьбу, крепим твердосплавные пластины к заготовке с помощью винтов.

На конце металлической полосы между двумя резцами нужно сделать V-образную прорезь.

Можно использовать для этого ножовку по металлу или дремель. Заусенцы убираем с помощью напильника или наждачки.

Наше самодельное точило с регулируемым углом заточки готово. Поворачивая твердосплавные пластины, можно регулировать угол между ними.

При помощи сделанного универсального приспособления можно не только наточить кухонный нож, но и заточить любой режущий или рубящий инструмент, который есть дома или в мастерской.

Для удобства металлическую полосу с твердосплавными пластинами от резца можно прикрепить к краю рабочего стола с помощью струбцины.

Пошаговое изготовление простой самодельной точилки для ножей своими руками можно посмотреть на видео ниже.

Кстати, конструкцию самодельного приспособления можно еще больше упростить — это для тех, кто не хочет заморачиваться со сверлением отверстий и нарезанием резьбы.

Для этого металлическую полосу меняем на деревянный брусок или кусок фанеры. В этом случае сменные твердосплавные пластины можно будет просто прикрутить на саморезы с шайбами.

Типичные ошибки при ручной заточке ножей

Рисунок 4. Шпилька с держателем-струбциной для абразивного бруска.

Если вы не занимаетесь точением ножей профессионально, а относитесь к людям, которые используют эти инструменты только в быту, то прежде чем приступать к самостоятельной заточке, следует узнать о некоторых типичных ошибках новичков:

Первая и самая распространенная ошибка — недотачивание режущей кромки. Она состоит в том, что при работе с абразивами на рабочей поверхности ножа образуется множество мелких заусениц, которые создают ощущение остроты ножа. При первых нескольких использованиях, заусеницы отпадают, а лезвие опять становиться тупым

Чтобы такого не возникало, важно затачивать инструмент до конца. Для более детального рассмотрения режущей кромки можете использовать увеличительное стекло — оно даст возможность контролировать правильное проведение процесса

Наличие грязи на клинке

Ни в каком случае нельзя точить грязный, жирный нож. Иногда можно увидеть, как профессиональные повара в процессе приготовления пищи берут круглый напильник с ручкой — мусат, проводят им несколько раз по инструменту и продолжают работать. Но это не точильная принадлежность, данное устройство используют только для выравнивания кромки ножа

Важно отсутствие не только грязи, но и остатков предыдущих, более крупных абразивов, так как они легко смешиваются с материалом для тонкого шлифования, приводя к появлению царапин и неровностей. Слишком сильный нажим

Острота ножа зависит не от силы, применяемой к бруску, а от длительности и аккуратности произведения заточки. Слишком сильный нажим приводит к обламыванию режущей кромки. Неправильный выбор угла заточки. Данный параметр зависит от двух показателей: предназначения инструмента и марки стали, из которой он изготовлен. Для кухонных ножей оптимальный угол составляет от 20 до 25 градусов. Туристические, охотничьи и рыбацкие ножи должны выдерживать большие нагрузки, при этом не тупясь. Для них угол кромки составляет до 40 градусов. Для сравнения: острота, позволяющая использовать нож в качестве бритвы, составляет 10-15 градусов.

Соблюдая простые правила и рекомендации, вам удастся успешно использовать устройство для заточки.

Как сделать приспособление для заточки ножей своими руками: видео процесса

Довольно простым видом заточки ножей своими руками считается деревянный брусок прямоугольной формы, верхней части которого придается форма, напоминающая собой двускатную крышу. Грани отличаются стандартным углом наклона 20-25°, оптимально подходящим для заточки кухонных ножей. Для получения более удобного устройства при изготовлении можно использовать шаблоны ножей, которые планируется часто затачивать.

Для заточки клинок прикладывается вплотную к гребню, после чего берется абразивный круг или точильный камень с наждаком и производятся горизонтальные движения по точильной линии лезвия. В этом случае получается обеспечить постоянный угол и равномерную заточку режущего основания.

Чтобы изготовить более сложный самодельный станок для заточки ножей своими руками, потребуется подготовить следующие материалы:

Чертеж точилки для ножей и других инструментов на основе двигателя

доску шириной 50 см, длина и толщина должны быть в пределах 15х2 см;
резьбовую металлическую шпильку, которая будет служить в качестве направляющей для точильного бруска;
болты, гайки и саморезы, необходимые для сбора точилки;
гайки для прочной фиксации;
материал для подложки под нож, можно использовать текстолит или оргстекло;
неодимовый магнит, важно отметить, что обычный магнит для этой цели не годится ввиду малой прижимной силы.

Первый этап работы заключается в подготовке основания. Для этого нужно взять кусок ДСП или любого другого материала, с которым удобно работать. Доску требуется почистить и хорошо обработать, чтобы в процессе работы не получить занозу. Для создания удобной точилки для ножей своими руками размер доски основания приблизительно должен составлять 40х12 см. Затем на нее крепится наклонная столешница, отличающаяся немного меньшими габаритами, например, 30х10 см.

Точилка, изготовленная своими руками, позволит постоянно содержать ножи в надлежащем виде

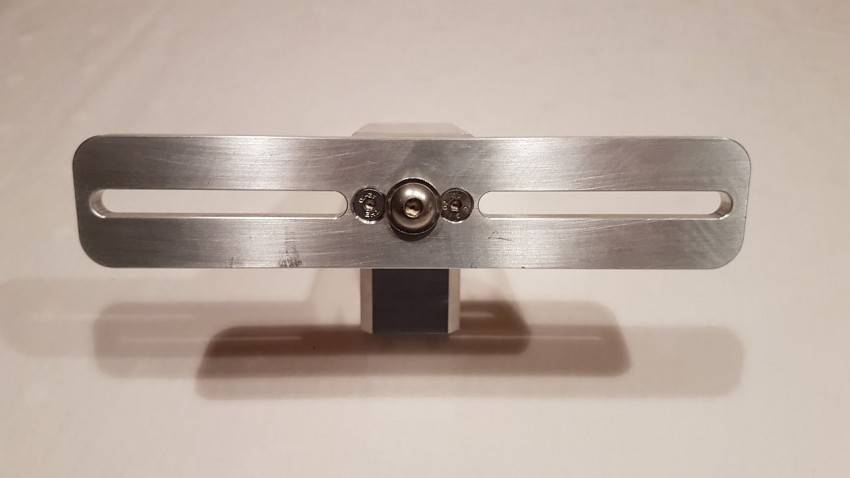

Для достижения правильного положения столешницы она скрепляется с основанием при помощи небольшого квадратного кусочка доски, рекомендованная высота которого – 7 см, этого будет достаточно для формирования удобного угла наклона столешницы. Для удобной фиксации клинка в верхней части основания в заранее вырезанную полость закрепляется мощный магнит. Также на столешнице при помощи самореза крепится пластина-держатель для ножа. Чтобы можно было изменять ее положение в зависимости от ширины лезвия, рекомендуют вырезать паз, позволяющий перемещать крепление вверх/вниз.

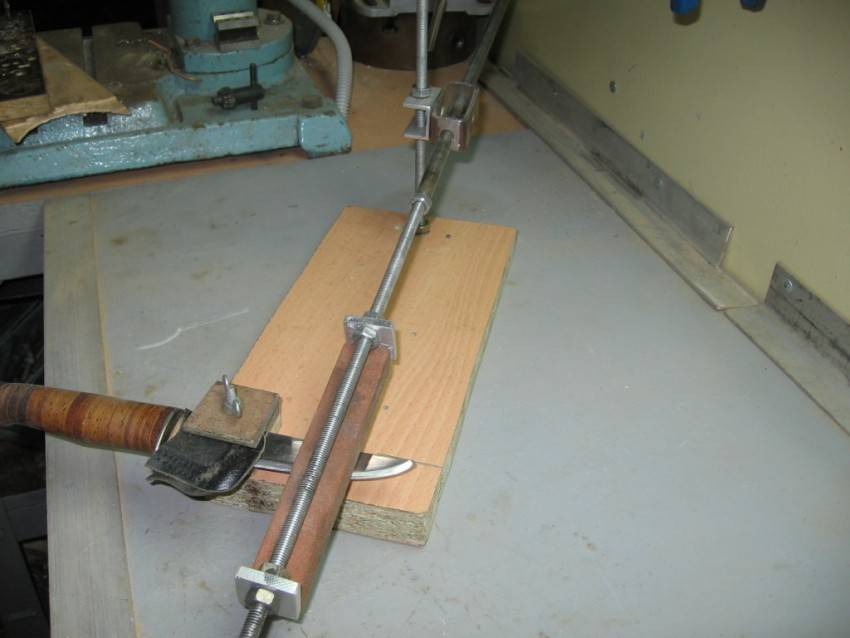

Помимо столешницы, на основании закрепляется шпилька, служащая креплением для каретки с точильным бруском. Направляющая изготавливается из небольшого бруска, с одной стороны которого просверливается отверстие для шпильки – 8 мм, а с другой стороны выполняется разрез и устанавливается зажим, позволяющий направляющей свободно вращаться на шпильке.

Держатель для бруска также выполняется из шпильки, на один конец которой закрепляется кембрик, причем общая длина детали не должна превышать 60 см. Фиксируется брусок на держателе при помощи небольших элементов, которые крепятся в нужном положении посредством гаек. В качестве точильного устройства используется либо каменный, либо деревянный брусок с закрепленной на нем наждачной бумагой нужной зернистости. Чтобы обеспечить полноценный цикл заточки на выполненном своими руками станке для заточки ножей, можно подготовить сразу несколько брусков разной зернистости.

Для работы держатель с точильным камнем вставляется кембриком в отверстие на направляющей, а нож устанавливается на магните и поджимается пластиной, после чего можно начинать заточку.
