Как разобрать стиральную машину Самсунг своими руками видео

Как разобрать стиральную машину Samsung

Как разобрать стиральную машину без помощи профи? Можно выполнять вышеописанные пункты до момента работы с нагревательным элементом.

Используйте инструкцию для сборки и разборки стиралки.

Следом, вы можете:

В нижней части машинки снять крышку. Там расположены: пробка и шланг. Шланг нужен для аварийного слива воды, а через пробку прочищается слив.
Для выкрутки схемы управления, нужно открутить два самореза и после этого отстегивается защелка крепления.
Чтобы снять электрический модуль (на внутр. части панели управления), нужно открутить 3 самореза верхнего крепления на лицевой панели.
Чтобы снять лицевую панель, открутите 4 самореза нижней панели.
Бак на корпусе держится с помощью амортизаторов и пружин.
Под баком расположен электродвигатель.

Успех работы во многом зависит от правильной организации рабочего места.

Подготовительный этап

От хорошей подготовки будет зависеть удобство и качественная разборка стиральной машины.

Выучите правила техники безопасности, чтобы начать ремонт стиралки.

Поэтому, не пропуская и не «перепрыгивая» по каждому из пунктов, выполняйте их так:

обесточьте.
Слейте воду с бака и патрубков.
Подготовьте инструменты.
Выберите место для ремонтных работ. Оно должно быть хорошо освещено и свободное, чтобы могли удобно передвигаться вокруг техники.

Для ремонта понадобится просторное, хорошо освещаемое место.

Чтобы сделать ремонт стиральной машины самсунг своими руками Особенных инструментов не нужно, все есть дома. Вооружитесь:

Отвертками;
Пассатижи;
Головки разного размера;
Молоток небольшого размера.

Используйте специальные инструменты для разборки стиралки.

Из особенных предметов может быть только раствор WD-40, он помогает снять герметик, сильно прикрученные гайки и ШРУС. Не откидывайте прочь смартфон. Он будет нужен, не только для того, чтобы подсмотреть следующий шаг в работе, но и чтобы делать фото.

Аккуратно разбирайте машинку, запоминая все этапы разборки.

Фотки вам помогут потом собрать машинку в обратно порядке.

Выявление неисправностей

Поломки имеют разный характер проявления. Зачастую они показываются на дисплее в виде специального кода, что писано в начале статьи. Все машины можно разделить на технику с дисплеем и без него.

Самостоятельная разборка стиральной машины Samsung требует точности выполнения всех шагов.

Машины без дисплея показывают проблему свечением лампочек.

Загорается нижний индикатор температуры и все лампочки режимов стирки. Проблема: вода не заливается.
Горит 2й снизу индикатор температуры и все те же лампочки всех режимов. Проблема: нет слива воды.
Все лампочки режимов стирки горят и две нижних лампочки с температурой. Проблема: слишком много воды.
Горят все лампочки режимов стирки и либо 2 средних лампочки температуры, либо вторая сверху и 2-я снизу. Проблема: не нагревается вода.
Горят все лампы режимов стирки и один верхний с двумя нижними датчиками температуры. Проблема: неисправность в кнопках.
Загорелись все лампы режимов стирки и два верхних температурных датчика. Проблема: нет сигнала от температурного датчика.

Снять барабан со стиральной машинки не сложно.

Исходя из знания кодов, можно определять дальнейшие действия.

Техника безопасности

В работе с любой техникой нужно соблюдать технику безопасности. Все работы нужно начинать с обесточивания техники

Также, важно, всю работу делать сухими руками

Соблюдайте технику безопасности!

Этапы разборки

Большинство современных домашних стиральных машинок Samsung выпускаются с фронтальной загрузкой. Вертикальный вариант чаще всего встречается среди техники, рассчитанной на большие объемы белья. Машины фронтального типа имеют в своей маркировке обозначение WF, вертикальные – WW, символы WD говорят о наличии установки автоматической сушки белья – есть в ряде моделей техники обоих типов, например из серии Bio Compact.

С фронтальной загрузкой

Первым делом необходимо убрать все наружные и незафиксированные крепежами элементы: отсоединить шланги, вынуть емкость для стирального порошка и бытовой химии. Если планируется полная разборка, рекомендуется также предварительно снять дверцу, особенно в моделях серии Diamond. Для этого нужно открутить два крепежных болта – в дальнейшем поможет быстрее демонтировать и вытащить барабан. Далее разборка фронтальной машинки производится согласно определенному порядку.

В завершение отдельно отключается разъем блокировки люка, его необходимо освободить от проводов и, открутив крепежи, отсоединить от корпуса. При необходимости снимается и задняя панель агрегата – потребуется открутить стяжной болт и несколько крепежных винтов.

Источник

Как отремонтировать дверцу стиральной машины

Подготовив все необходимое, начинаем ремонт.

Ремонт замка двери

Довольно часто защелка замка перестает работать из-за появившихся на ней зазубрин. Осуществить ремонт замка дверцы стиральной машины просто, для чего существует два способа:

при наличии возможности защелка демонтируется;
если это нельзя сделать, работаем с дверцей.

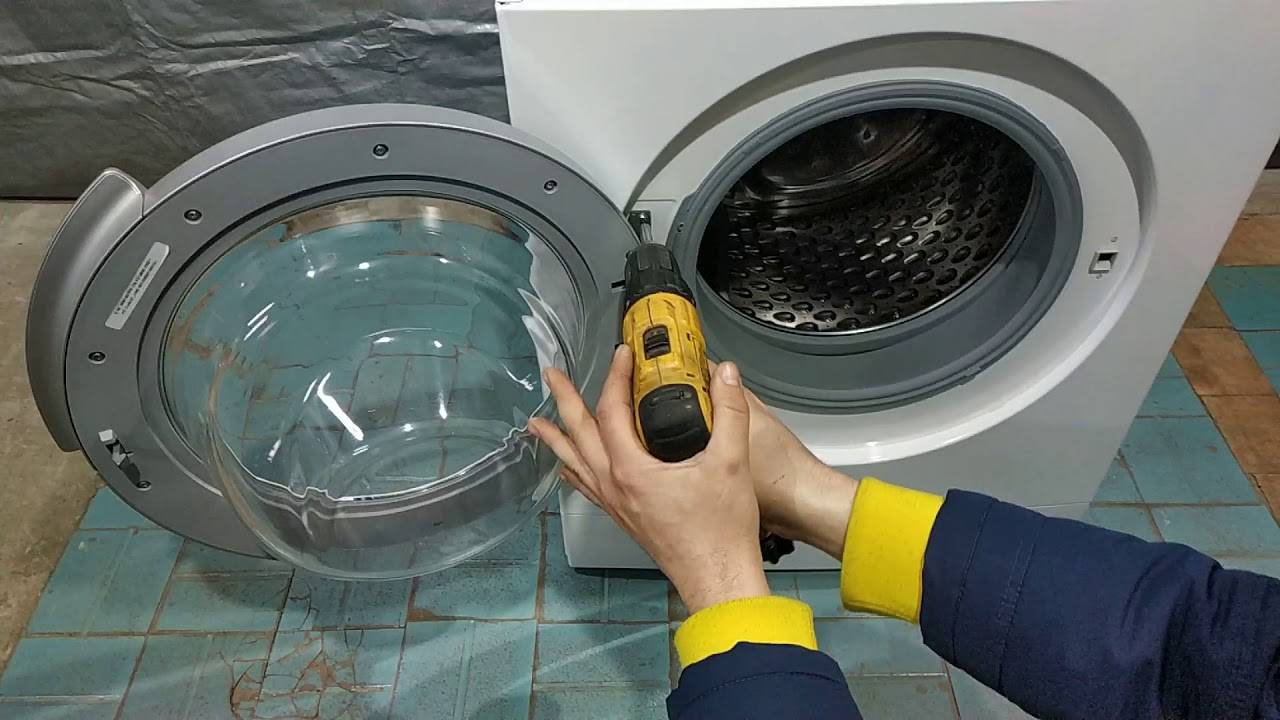

Выкручиваем крепежные винты дверцы, снимаем ее и укладываем на стол. Берем надфиль и аккуратно стачиваем зазубрины. Элемент смазываем графитовым составом, удаляя его излишки, чтобы исключить порчу вещей при стирке. Дверцу навешиваем на предназначенное для нее место. Замок на дверце снова работает.

Повреждено стекло

Для устранения такого рода проблемы потребуется купить эпоксидную смолу.

Вариант съемного стекла в стиральных машинах встречается достаточно редко, и это немного усложняет процесс ремонта.

Снаружи скотчем наклеивается полиэтилен, чтобы не оставались щели. Повреждения, которые подлежат ремонту, закрываем лентой для армирования. Готовим смолу, заливаем ее в трещину или дырку. Через сутки полиэтилен можно снять, подтеки удалить наждачной бумагой. Как видите, сложного ничего нет.

Сломалась опора

Снимаем элемент, фиксируем. Берем гвоздь 4 мм в диаметре, отпиливаем необходимую длину. Высверливаем сквозное отверстие (3.8 мм), разогреваем гвоздь. В горячем виде его вставляем в отверстие, и через несколько минут дверцу можно установить на машину.

Сломалась ручка дверцы – как выполнить ремонт

Здесь ничего не поможет – элемент меняется новым аналогом. Необходимо выкрутить саморезы, снять старую ручку, на ее место установить новую и закрутить крепеж.

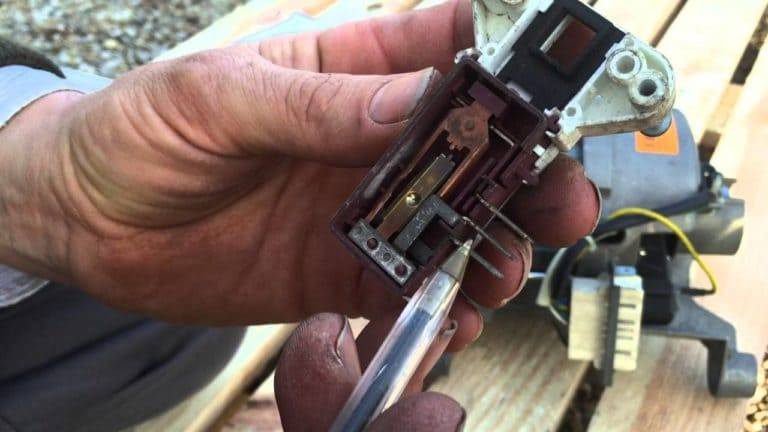

Ремонт УБЛ

Случается, что после окончания стирки люк открыть невозможно. Скорей всего, отказал замок УБЛ, работающий от электроники. В первую очередь следует проверить, есть ли в доме электричество. Если с этим все в порядке, то устройство, скорей всего, просто сломалось. Признаками его отказа работать являются следующие:

люк не открывается после стирки;
после активирования машины на экране появляется сигнал ошибки;
белье загружено, но замок вы защелкнуть не можете.

Чтобы удостовериться, что причина кроется именно в устройстве, а не в управленческой плате, диагностируем его с помощью мультиметра. Если на экране прибора появится «0» или «1», значит, УБЛ действительно вышел из строя.

Как открыть дверцу в этом случае? Берем тонкую тесьму, продеваем ее между корпусной частью машины и загрузочным люком. Зажимаем оба конца тесьмы и тянем ее на себя, пока дверца не откроется.

Теперь разберемся, как выполняется ремонт УБЛ своими руками. Сдвигаем манжету, отверткой убираем крепежный хомут. Если он исполнен из пластика, достаточно будет отсоединить защелку. Выкручиваем болты, удерживающие УБЛ, закладываем резину внутрь, извлекаем замок, отсоединив провода. На его место устанавливается новый аналог, и сборка выполняется в обратной последовательности.

Видео

Предлагаем вам посмотреть видео о том, как разобрать стиральную машину Samsung в домашних условиях.

Об авторе:

Окончила Институт туризма ФПУ по специальности «Менеджер», очень любит путешествовать и общаться с людьми. Интересуется психологией, увлекается танцами, изучает английский язык. За пять лет декретного отпуска досконально освоила ведение домашнего хозяйства, не забывая о собственном развитии. Умело орудует словом, может поддержать разговор на любую тему благодаря интересу к разным сферам жизни.

Нашли ошибку? Выделите её и нажмите кнопки:

Ctrl + Enter

Интересно!

Истории известен факт, когда котенок попал в барабан стиральной машины и, пройдя полный цикл стирки на программе «Шерстяные вещи», выбрался из агрегата целым и невредимым. Единственной неприятностью для домашнего питомца стала аллергия на стиральный порошок.

Место установки и демонтаж сливного насоса

Чтобы снять неисправную деталь, нужно определить, где находится насос в стиральной машине и понять, как добраться до этого узла и разобрать его. Расположение помпы зависит от марки стиральной машины.

На технике производства LG, Candy, Ariston, Вирпул добраться до неисправного элемента очень просто. Необходимо перевернуть устройство на бок и снять поддон при его наличии, после чего помпа будет видна и ее можно будет снять и разобрать.
На стиральных машинах Electrolux и Zanussi этот процесс немного сложнее. Необходимо развернуть технику тыльной стороной, выкрутить саморезы и убрать заднюю крышку.

Сложнее всего отсоединить помпу на технике Bosch и Siemens. На этих устройствах потребуется частично разобрать стиральную машину – снять панель управления вместе с передней стенкой

В ходе разбора следует фотографировать каждую деталь перед отсоединением, особенно важно делать снимки проводки перед отключением. Это поможет не допустить ошибок при последующей сборке

Чтобы добраться до помпы, необходимо выполнить следующие действия:

Открутить саморезы, снять верхнюю крышку.
Вытащить кювету для порошка.
Выкрутить винты за кюветой и изнутри стиральной машины, сфотографировать и отключить проводку, отсоединить панель управления и убрать в сторону.
Открыть люк, поддеть хомут отверткой и снять, заправить манжету внутрь бака.
Выкрутить крепеж, удерживающий УБЛ, отключить проводку, вынуть деталь.
Отсоединить цокольную панель, выкрутить винты за нею.
Убрать переднюю стенку.

Чтобы снять помпу, необходимо отключить проводку, выкрутить крепеж и разжать хомуты. Если деталь удерживается защелками, нужно отжать их.

Восстановление опоры

Нередко страдает и опора дверцы, которую также несложно отремонтировать своими руками. Сначала снимаем дверцу с петель и демонтируем пострадавшую деталь. Продолжаем так:

соединяем между собой поломанные части и крепко фиксируем в тисках;
берем гвоздь диаметров в 3-4 мм и укорачиваем его на равную опоре длину;
сверлим сквозное отверстие диаметром в 2,8-3,8 мм в совмещенных петлях;
зажимаем гвоздь в плоскогубцах и нагреваем над открытым огнем до температуры в 180 градусов;
вставляем горячий стержень в просверленное отверстие;
быстро собираем дверцу (не дольше 3 минут) и устанавливаем ее на место.

Починить дверцу стиральной машинки без помощи ремонтников можно

Достаточно ориентироваться на приведенные инструкции и действовать предельно осторожно. Но лучше не затягивать до ремонта и соблюдать правила эксплуатации автомата: не дергать ручку, аккуратно загружать/разгружать машинку и не допускать попадания в барабан твердых предметов

Интересное:

Коды ошибок стиральных машин АЕГ
Ошибка Door на стиральной машине Ariston
Какой инструмент нужен для ремонта стиральной машины
Как открыть стиральную машинку Самсунг, если она…
Течет вода снизу у стиральной машины Самсунг
Стиральная машина Индезит не нагревает воду

Комментарии читателей

Поделитесь своим мнением — оставьте комментарий

Несколько советов

При отсоединении электропитания на панели управления или двигателе старых моделей Bosch, LG, Самсунг или Индезит не следует тянуть за провода. Пальцы необходимо располагать на корпусе разъема. Если он не поддается, можно легонько пошатать его в разные стороны. При рывке за провод или применении силы возможен отрыв жилки от обжимки.

В зависимости от года выпуска, фирмы-производителя и модели, панели на стиральных машинах состыковываются с каркасом при помощи дополнительных пластиковых защелок. Чтобы их не повредить при разъеме поверхностей, необходимо аккуратно нажимать на зубцы не отверткой, а рукояткой инструмента, пальцем или ногтем, поскольку металл может повредить поверхность детали. С той же целью нельзя действовать силой: если составная часть не поддается, значит, разъединены еще не все крепежные элементы.

Для того чтобы снять переднюю панель машинки Самсунг, не требуется какой-то специальной подготовки. Все, что нужно, — лишь внимательное отношение к делу (прочтение инструктажа), терпение (спешка чаще вредит делу) и единственный инструмент – отвертка. Стоит отметить, что это дело не самое сложное, но и не самое простое. Однако если следовать всем указаниям, с этим справится любой желающий, не прибегая к помощи квалифицированных специалистов.

Устройство стиральной машины Самсунг

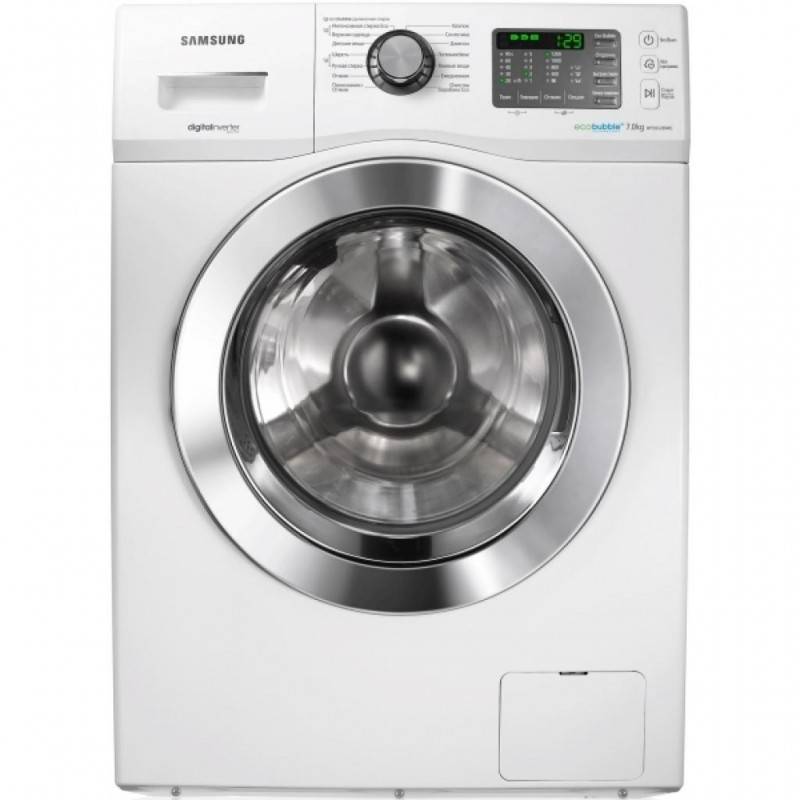

Познакомимся с устройством стиральной машины на примере известной модели Sensor Quick. Основные фронтальные элементы модели:

съемная передняя панель;
бункер-распределитель порошка и специальных средств;
панель управления;
электрические клапаны;
реле уровня;
бак для белья;
ножки-подставки регулируемые;
сливной насос с фильтром;
шланг слива;
заглушка шланга для слива.

Задние элементы:

кабель питания;
противовесы;
пружины подвеса бака;
амортизатор;
двигатель;
шкив с приводным ремнем.

Панель управления представляет собой плату с кнопками и индикацией, которые включают режим стирки, изменяют температуру, обороты отжима, время стирки, отсрочку запуска. Также возможно вручную задать все эти параметры с кнопкой «Ручное задание программы». Табло показывает текущее состояние стирки, коды ошибок.

Стиральная машина: как она устроена?

Сначала стоит рассмотреть, из каких частей состоит стиральная машинка Самсунг. От этого зависит то, сможет ли пользователь правильно разобрать машинку Самсунг. Стандартно их можно описать следующим образом, вне зависимости от производителя:

Внутри присутствует несколько панелей. Выпускаются передние и задние, цокольные варианты.
Лоток соответствующего вида, куда наливают, засыпают средства.
Панель с программами – обязательный компонент машинок, особенно – современных.
Барабаном, муфтами и баком снабжается каждая модель.
Утяжелители для бака.
Двигатель.
Рессорный механизм.
Помпа.
ТЭН.
Прессостат.

Процесс разборки стиральной машины

Далеко не всегда возникает необходимость разбирать машину полностью, но при ремонте некоторых узлов без этого не обойтись. «Устраивать разборки» следует в таком порядке:

Снимается верхняя крышка: данный элемент удерживается двумя шурупами на тыльной стороне агрегата. Выкрутив их, крышку нужно подать назад на 1,5 см, после чего ее можно будет снять. На этом этапе станут доступными сетевой (противопомеховый) фильтр, реле уровня и трансформатор.
Далее нужно вынуть бункер-распределитель для стирального порошка и отсоединить от него три шланга, удерживаемых металлическими хомутами. Хомуты следует разжимать специальными клещами либо плоскогубцами.
Обнаруженный под верхней крышкой массивный противовес вынимается снизу вверх после выкручивания двух длинных болтов.

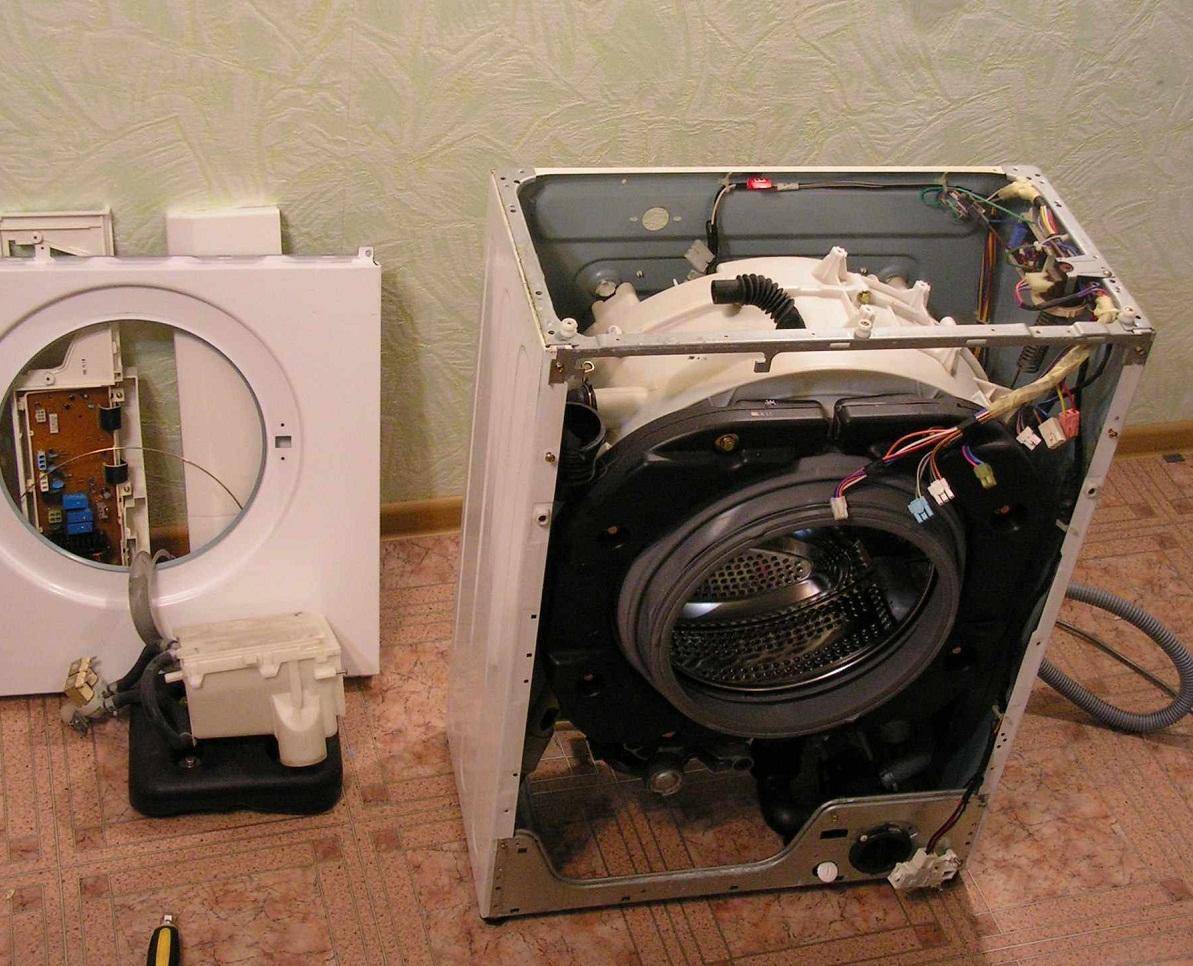

Снимаем переднюю панель: для этого необходимо выкрутить винты, которыми привинчена панель управления (два впереди и один справа). После этого левую сторону передней панели можно будет отсоединить при помощи отвертки. Далее вытягивают рычаг и отсоединяют цокольную панель (к модели R 6091 данный пункт не относится). Теперь нужно снять уплотнитель люка, разжав удерживающий его хомут.

После этого переднюю панель можно будет демонтировать, предварительно выкрутив 8 фиксирующих ее винтов.

На этом этапе доступными становятся ТЭН, замок люка, амортизаторы и сливной насос.

Разборка стиральной машины

Ваши последующие действия:

На проволочном хомуте, который прижимает к барабану резиновый кожух (посредством этой детали барабан соединяется с корпусом) нужно открутить болт.
Уложив машину на бок, нужно открутить 4 шурупа на нижней крышке, после чего ее можно будет снять. При этом будет получен доступ к электродвигателю и еще одному, меньшему, противовесу. Эти элементы вместе с насосом зафиксированы на амортизаторах, которые, в свою очередь, прикреплены к корпусу машинки.
От контактных разъемов двигателя и насоса отсоединяем подведенные к ним провода. Чтобы не забыть порядок подключения, провода до отсоединения нужно сфотографировать или как-нибудь пометить.
Откручиваем два болта, посредством которых амортизаторы крепятся к корпусу.
Откручиваем ввод для воды, расположенный под верхней крышкой. Отсоединять от него провода не нужно, так как они процессу разборки не препятствуют.
Чтобы демонтировать упругие подвесы, которыми барабан сверху соединен с корпусом, крючки на их концах нужно разогнуть плоскогубцами – сначала со стороны барабана, потом – со стороны корпуса. Будьте готовы к тому, что поддаются они не очень охотно.
Остается открутить меньший противовес и снять приводной ремень, после чего можно будет извлечь барабан.

При сборке ремень следует надевать сначала на шкив двигателя и только потом – на шкив барабана.

Извлечение бака из машины Самсунг

Собрав все необходимые инструменты, можно начинать разбираться, как заменить подшипник в стиральной машине Самсунг.

Подготовьте удобное место, в котором вы будете разбирать машинку – в ванной его может быть недостаточно, поэтому, если есть возможность, перенесите технику в мастерскую или в гараж.

Далее вам нужно снять «лишние» детали, мешающие демонтировать бак. Разбирать нужно последовательно, чтобы не потерять запчасти и крепления, поэтому внимательно сортируйте и раскладывайте все, что снимете с машины.

Разбирайте корпус СМ по такой схеме:

Демонтируйте верхнюю панель. Чтобы сделать это, открутите два крепежа, расположенные по углам на задней стенке. Потом обеими руками возьмите крышку и потяните к себе, а затем вверх. Сняв панель, отставьте ее, чтобы не мешала.
Снимите приемник стиральных средств. Это проще простого:

вытащите лоток до максимума;
прижмите клапан, расположенный посередине;
второй рукой слегка приподнимите лоток и тяните к себе;
если вы все сделали правильно, приемник соскочит.

Сняв приемник порошка, открутите шланги, которые подают в него воду, а также патрубок, по которому растворенный порошок заливается в бак. Хомуты разожмите, используя плоскогубцы.

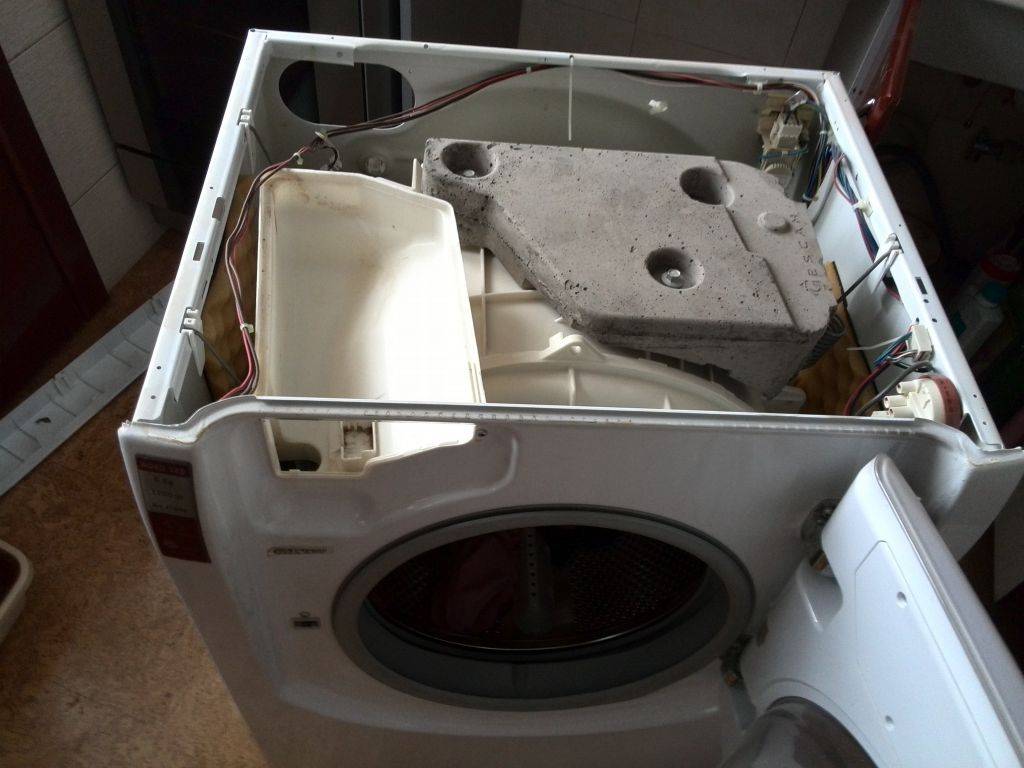

Вверху стиралки вы увидите противовес. Он похож на большой кирпич или камень. Подберите подходящую головку, чтобы открутить крепежи.

Далее потребуется демонтаж резинки уплотнителя.

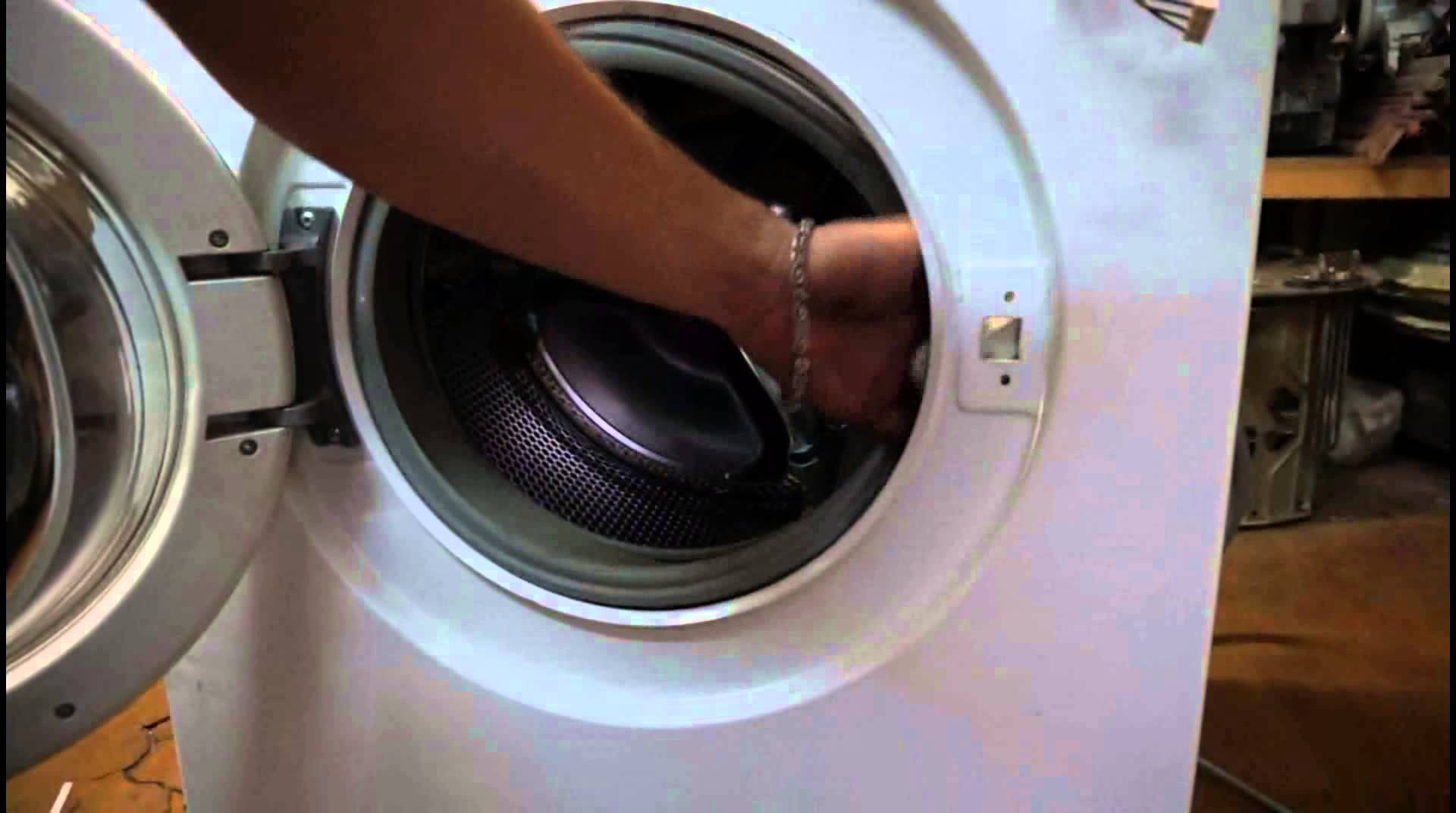

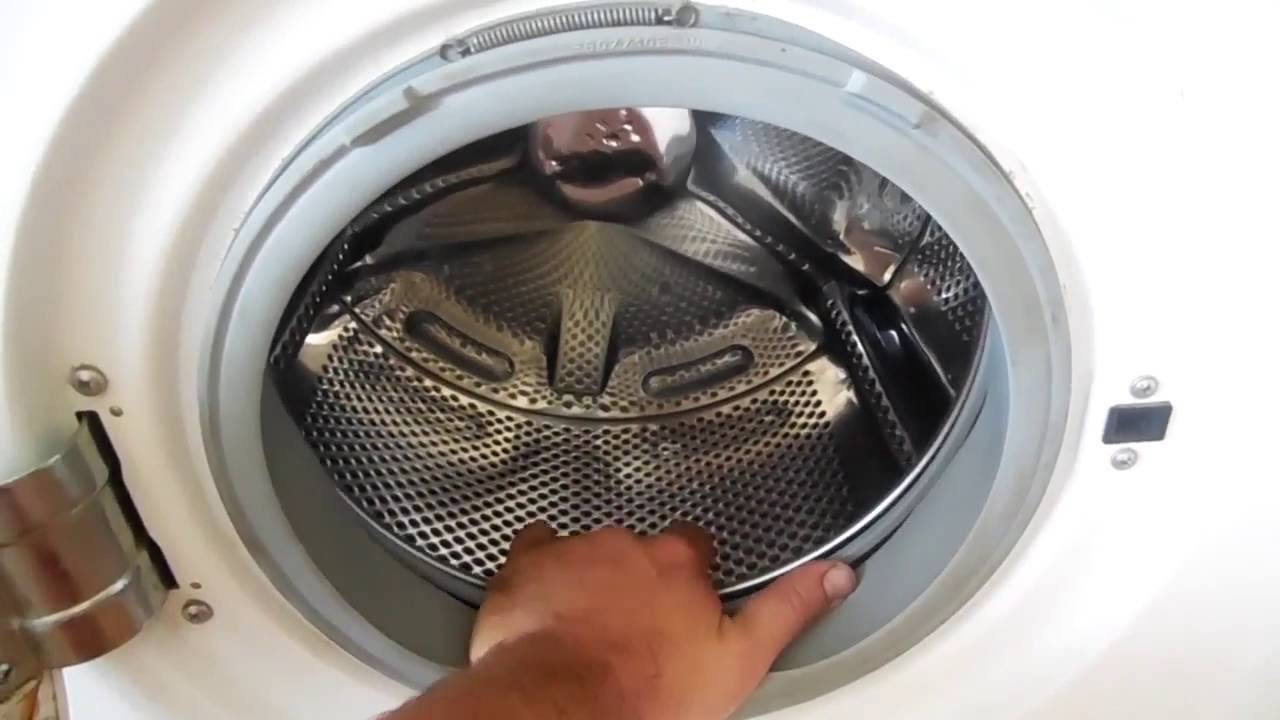

Снять резиновую манжету на стиральной машине Самсунг несложно:

Открутите два болта, которые удерживают блокиратор люка.
Снимите датчик – это нужно для того, чтобы не порвать проводку при снятии манжеты.
С помощью тонкой отвертки подденьте проволочный хомут.
Ведите отвертку под хомутом, пока не наткнетесь на крепеж. Ваша задача – ослабить его.
Ослабьте болт и снимите хомут.
Засунув пальцы под манжету, потяните ее к себе.

Можете не доставать уплотнитель полностью. Смысл в том, чтобы он не препятствовал снятию фронтальной панели.

Далее уложите машинку на бок, чтобы получить доступ ко дну СМА. Снимите дно, открутив 4 болта, удерживающие крышку. Отложите ее.

Приступайте к электронике:

Найдите двигатель и сливной насос. Снимите всю проводку, подсоединенную к этим деталям. Если есть такая возможность, запишите процесс разборки на видео, чтобы потом не перепутать все провода. Если это неудобно, то промаркируйте все, используя маркер.

Теперь нужно снять стойки – замена подшипника стиральной машины Samsung с ними невозможна. Концы стоек прикрепляются к баку четырьмя болтами, с другой стороны стойки прикручены к корпусу машинки.

Внизу ничего, кроме мотора, больше не снимайте. Помпа вам также не помешает – достаточно только будет снять патрубки, идущие к ней.

Оставьте стиралку в горизонтальном положении – так вам будет удобнее снимать клапан залива воды вместе с идущими к нему трубками и датчиками.

Снимите провод, соединенный с датчиком клапана, после чего открутите крепления, которые его удерживают. Снимите клапан, отложите. В конце снимите 4 пружины, на которых висит бак.

Снятие крышек

Теперь осталось всего ничего, чтобы пробраться к баку, – нужно снять только стенку и переднюю крышку. Панель управления держится на 5 болтах. Открутив их, вы легко ее снимите.

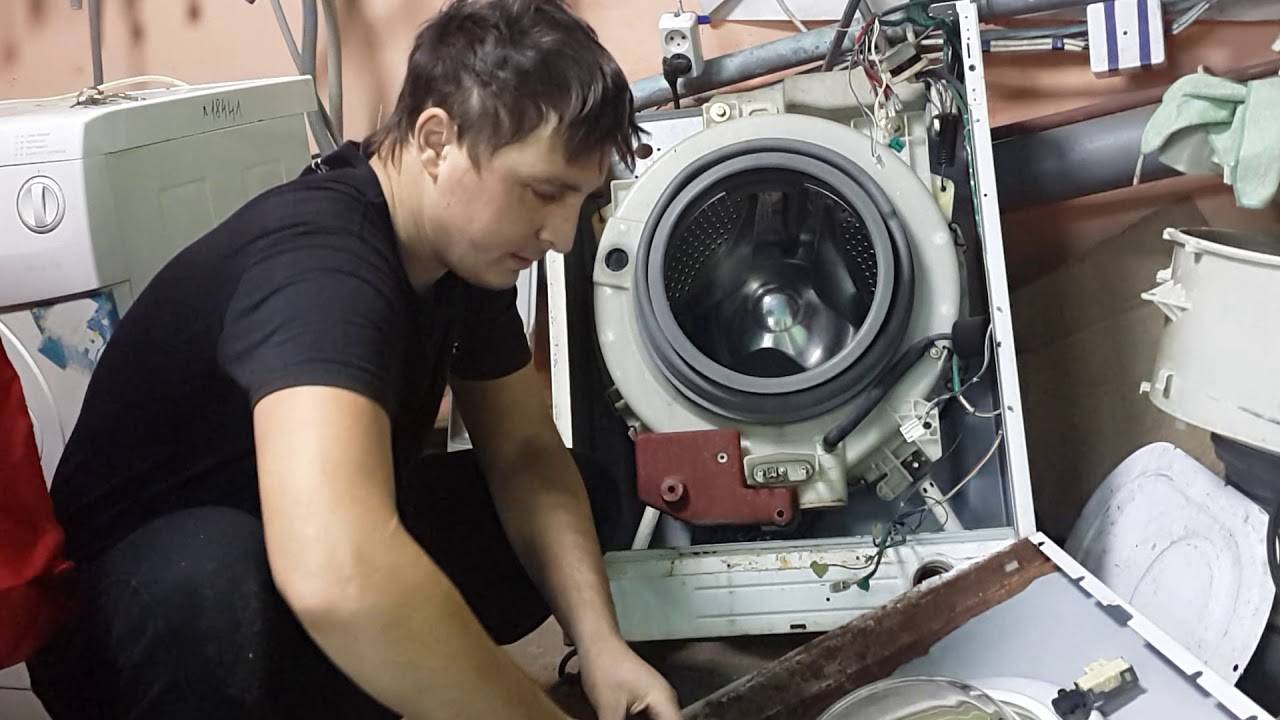

Переднюю стенку удерживает около десятка крепежей. Найдите их все и открутите. Снимите крышку и отложите. Кстати, под фронтальной крышкой есть еще один противовес меньшего размера, чем основной. Возьмите торцевой ключ и открутите его.

Теперь все, что ранее вам мешало достать бак, устранено. Можете доставать движок и бак

Важно при этом не повредить проводку и другие уязвимые компоненты, чтобы не добавить себе работы

Переверните бак.
Снимите ремень со шкива.
Шестигранником открутите шкив. Если крепеж шкива идет туго, капните немного WD-40, чтобы не сорвать болт.

Вы справились с рутинной работой и разобрали практически всю машинку. Теперь, вы можете разобрать бак, чтобы вживую увидеть, какие подшипники стоят в вашей стиральной машине Самсунг, и убедиться в том, что их нужно поменять.

Потенциально возможные проблемы и поломки

Чтобы не прилагать излишних усилий, желательно понаблюдать за техникой и понять, в чем именно заключается ухудшение работы. Если упало общее качество стирки, при отжиме появился нехарактерный шум, а белье после отжимной процедуры так и осталось мокрым, проблему, скорее всего, следует искать в насосе.

Эти же неприятные явления провоцирует засор коммуникационных шлангов. Ко всем этим узлам подбираться лучше с передней части агрегата или снизу. Если из машинки в процессе работы пошла пена, нужно прекратить стирку, выставить программу «Слив без отжима» и дождаться, когда прибор совершит все необходимые действия и откроет дверцу.

Затем следует извлечь белье, вручную очистить внутренне пространство от пены и снова запустить стирку без отжима. Если этого не сделать, пена проникнет в двигатель или на управляющую плату, а ремонт этих узлов обойдется хозяевам в солидную сумму.

Причиной появления в стиралке обильной пены могут стать не поломки или нарушения в работе самого агрегата, а использование порошка для ручной стирки (в нем нет пеногасителей) или значительное превышение стандартной дозы моющего средства

Если устройство не набирает температуру и не прогревает воду, наиболее вероятно, что вышел из строя рабочий ТЭН. Место его расположения указано в сопроводительной технической документации. Обычно он размещается сзади, но у некоторых моделей, в зависимости от завода-производителя и внутренних конструкционных особенностей, может стоять и впереди.

Возможно, в результате использования жесткой воды на нем образовалась накипь и ее потребуется очистить. Либо, если элемент прогорел, понадобится заменить его на новый ТЭН. Процесс замены детально описан в рекомендуемой нами статье.

Если машинка стирает долго, стоит искать неисправность в электронике. Не лишним будет проверить работоспособность датчика температурного режима воды и других элементов управления. Эта же неполадка может возникнуть из-за неправильно размещенного шланга слива

За равномерный и быстрый слив жидкости из стиральной емкости отвечают прессостат или помпа. Медленно выливающаяся вода четко указывает, что эти элементы утратили работоспособность в связи с поломкой или эксплуатационным износом.

Чтобы отремонтировать их или заменить на новые, придется демонтировать боковую стенку и проникнуть в верхнюю часть, расположенную за задней панелью.

Когда сбои проявляются у барабана или подшипников, придется разобрать устройство полностью, выявить проблему, провести ремонт, а потом собрать машинку и запустить. Если стирка идет в привычном режиме, значит эксплуатацию можно продолжить

Это – лишь короткий список основных поломок, выявленных у машинок. Он актуален для всей бытовой стиральной техники, независимо от бренда и конструкционных особенностей каждого отдельно взятого прибора.

Неполадки с электроникой и программным управлением относятся к классу более сложных проблем и нуждаются в профессиональном вмешательстве. Для ликвидации поломок такого уровня, независимо от того, имеется ли еще гарантия на технику или нет, лучше обращаться в специализированный сервисный центр.

Работающие там сертифицированные мастера проведут диагностику, быстро выявят очаг неисправности и починят поврежденный электронный узел либо заменят его на новый.

Как разобрать агрегат самостоятельно: пошаговая инструкция

Чтобы правильно разобрать стиральную машину Samsung, рекомендуем соблюдать следующую очередность действий. Начинать процесс нужно со снятия верхней крышки, для чего нужно взять отвертку и открутить два самореза, расположенных сзади машинки. Затем аккуратно сдвиньте крышку немного вперед и снимите ее с корпуса. Если вам нужно осмотреть шкив и ременной привод мотора, просто потяните противовес на себя.

Стиральную машину начинают разбирать с верхней крышки

Следующий шаг – демонтаж лотка для моющих средств. Откройте контейнер, надавите на блокировочный фиксатор и потяните отсек на себя так, как вынимаете его для чистки. Немного сложнее снять манжету – резиновый уплотнитель барабана. Помогая себе отверткой, аккуратно отсоедините фиксационное кольцо и снимите его с манжеты. Выполняйте процедуру не спеша, чтобы случайно не повредить резину. Далее заверните резиновую деталь внутрь барабана.

Снять нижнюю панель, под которой находится сливной шланг и фильтр, несложно. В машинках Samsung деталь фиксируется на защелках, поэтому ее нужно просто отсоединить от корпуса. В результате становится доступен сливной насос. Чтобы его достать, потребуется снять хомуты с помощью плоскогубцев и открутить несколько винтов фигурной отверткой.

Дальше переходите к приборной панели, под которой размещен электронный блок управления. Чтобы снять деталь, нужно выкрутить саморезы, расположенные в нише дозатора для моющих средств и с противоположной стороны панели. Затем отстегните защелки и отделите блок управления от корпуса машинки. Деталь можно оставить висеть на проводах или же положить на верхнюю часть агрегата, но лучше все же отключить ее от проводов и убрать в сторону.

Панель управления можно оставить при разборке в висячем положении

После вышеуказанных манипуляций принимайтесь за демонтаж фасадной поверхности. Как снять переднюю панель стиральной машины Samsung? Для этого достаточно выкрутить крепления и легким движением отделить панель от корпуса.

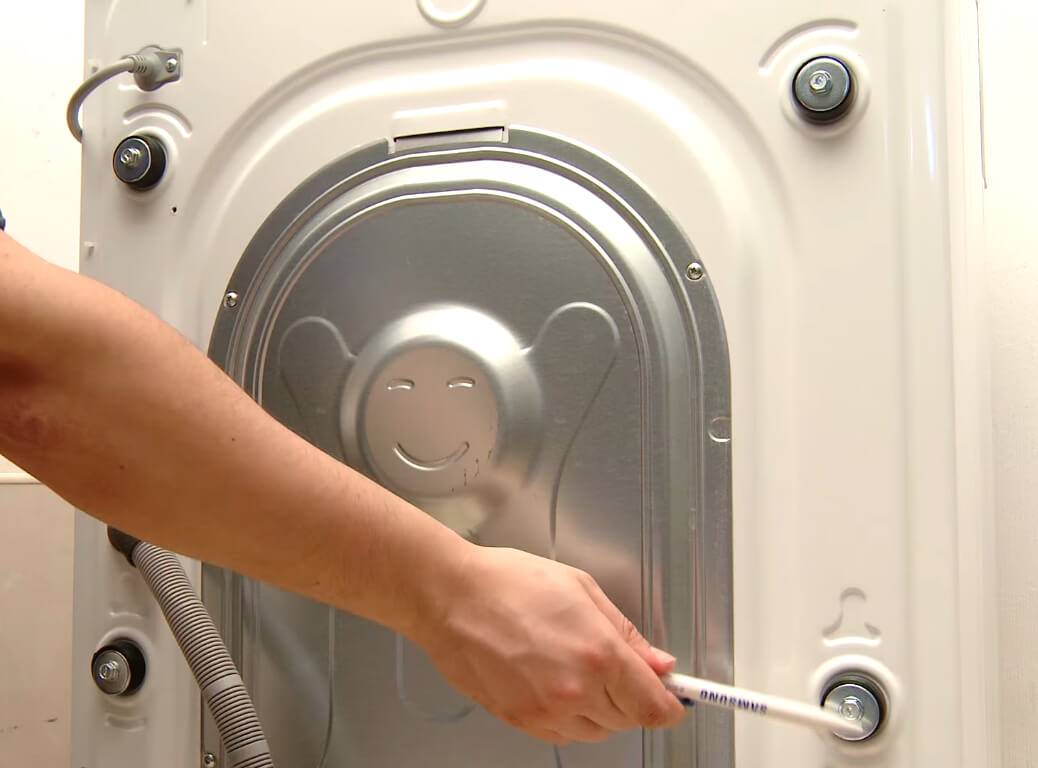

Чтобы снять заднюю панель, открутите сзади 4 болта и уберите деталь в сторону. Теперь нужно отсоединить все шланги, которые прикреплены к баку агрегата: заливной и сливной, а также трубки, ведущие к прессостату и отсеку для моющих средств. Воспользуйтесь отверткой, чтобы предварительно снять хомуты.

Дальше следует заняться трубчатым электронагревателем (ТЭНом): демонтировать или просто отсоединить от проводов. Обычно нагревательный элемент находится в нижней части бака под барабаном. Если нужна замена ТЭНа, выкрутите гайки и полностью достаньте его из гнезда. На данном этапе также отсоедините провода от мотора. Контактов достаточно много, поэтому нужно сфотографировать или записать последовательность соединений, чтобы ничего не перепутать при сборке.

Чтобы демонтировать ТЭН полностью, необходимо открутить крепеж посредине и аккуратно потянуть нагреватель на себя

Также нужно снять противовесы, которые находятся сверху и снизу бака. Открутите болты подходящим по размеру ключом и отложите грузы подальше.

Теперь переходите к более сложному процессу – выемке бака. Данную работу лучше выполнять не одному, а с помощником. Для начала открутите болты, которыми амортизаторы крепятся к баку, и отсоедините их. Вместе с ассистентом медленно и аккуратно снимите деталь с пружин и извлеките наружу. Дальше нужно отделить от бака двигатель. Сначала отсоедините приводной ремень, затем выкрутите болты, удерживающие мотор, и снимите его. В завершение демонтируйте шкив.

Так выглядит разобранный бак стиральной машины

Для замены подшипников в барабане необходимо разобрать бак. Задача усложниться, если деталь окажется неразборной. В таком случае придется распилить его, выполнить ремонт подшипников, герметизировать стыки и склеить части между собой или же соединить их при помощи болтов и гаек.

В стиральных машинах с разборным баком, например, в модели Samsung Diamond на 6 кг, выполнить замену гораздо проще: две половины бака могут скрепляться стяжными болтами или защелками, которые нужно просто рассоединить. Затем можно достать барабан, на котором находятся подшипники. Чтобы демонтировать подшипниковый узел, аккуратно выбейте металлические кольца при помощи молотка и долота.

Снимая детали одну за другой, вы сможете без труда разобрать стиральную машину и добраться до узлов, требующих ремонта. Собирать технику нужно в обратном порядке, не пропуская ни одного из указанных этапов.

Самостоятельная разборка стиральной машины Самсунг
