Как разобрать наушники

Классификация

Принцип действия наушников аналогичен работе громкоговорителей, однако из-за того, что они излучают звуковые колебания внутри небольшого замкнутого объема человеческого уха (ушной раковины), их мощность составляет порядка 0,001-0,1 Вт.

Конструктивно все наушники состоят их двух динамиков, которые:

• связаны между собой посредством гибкой пластины (оголовья), удерживающей их на голове пользователя;
• вставляются непосредственно в уши слушателя.

Отечественный рынок заполнен самыми разнообразными моделями, отличающимися друг от друга не только внешним видом, но и конструкцией. Так, классифицируют гарнитуру по:

• способу передачи звука;
• конструкции;
• креплению;
• разъему для подключения к источнику звука;
• виду излучателя и пр.

По способу передачи звука

По способам воспроизведения звуковых сигналов различают наушники беспроводные и проводные. Сейчас практически все головные телефоны, применяемые для высококачественной (профессиональной) передачи звука, предполагают соединение с источником сигнала посредством проводов. Беспроводная гарнитура связывается с источником звука, используя современные технологии (ИК-излучение, блютуз) или по радиоканалу. Зачастую они имеют небольшой радиус действия и плохо звучат.

По конструкции

Конструктивно различают 4 разновидности аксессуара, в зависимости от расположения на ушной раковине:

• вставные – находятся в ушных раковинах;
• внутриканальные (иначе — вакуумные) – располагаются глубоко в слуховых каналах;
• накладные – покрывают раковины;
• полноразмерные (мониторные) – закрывают уши целиком.

По креплению

Вставные и вакуумные наушники (капельки) держатся на голове за счет вкладышей, которые вставлены в уши. Накладные и полноразмерные головные телефоны оснащаются специальным оголовьем, соединяющим чашки наушников между собой. Оно может иметь вид вертикальной или затылочной дужки. При этом кабель, соединяющий наушники с источником звука, может быть подведен как к каждому из телефонов, так и к одному из них. В последнем случае вторая чашка связана с первой отрезком провода, который спрятан в оголовье телефонов.

По разъему

К источнику звука наушники подключаются при помощи разъемов типа Jack, Mini-jack или Micro-jack. Головные телефоны нового поколения оснащаются соединителями USB, mini-USB, micro-USB или Tipe-c.

По излучателю

Самым ответственным узлом в наушниках любого типа является излучатель звука. Его работа основана на использовании мембраны. Так, по этому признаку различают три вида гарнитуры.

1. Мембрана с прикрепленной катушкой и проводом находится в поле излучения постоянного магнита. При взаимодействии полей, распространяемых катушкой и постоянным магнитом, мембрана колеблется, вызывая звуковые волны, повторяющие диапазон электрического сигнала (динамические излучатели). Головные телефоны с этим типом излучателей наиболее распространены на отечественном рынке.
2. Мембрана, устроенная между двумя электродами. Она отличается тонкостью и сверхчувствительностью и обеспечивает высокую верность воспроизведения звука (электростатические излучатели). Для подключения к стандартному выходу звуковоспроизводящего устройства такие наушники требуют наличия специальной стыковочной станции (docking station). Головные телефоны с этим видом излучателей отличаются высоким качеством звучания (полоса воспроизводимых частот может превышать 40000 Гц.).
3. Мембрана с нанесенными токопроводящими дорожками. Она изготовлена из тонкой пленки, которая совершает колебания внутри решетки, собранной из стержневых магнитов (изодинамические излучатели).

Некоторые параметры популярных наушников приведены в таблице.

Модель/тип  головных телефонов	Параметры
Вид излучателя	Передача звука	Тип разъема
Philips SHD 8600/накладные	Динамический	Радиоканал 2,4 ГГц	—
DEXP H-520/полноразмерные	Динамический	Провод	USB
Sony MDR-EX15LP/вакуумные	Динамический	Провод	Mini-Jack
Philips SHP 2000/накладные	Динамический	Провод	Jack, Mini-jack
Apple EarPods/вкладыши	Динамический	Провод	Mini-jack
Sennheiser СХ 200/вакуумные	Динамический	Провод	Mini-jack
Audio-Technica ATH-M30/накладные	Динамический	Провод	Jack, Mini-jack
Hoco ES7/внутриканальные	Динамический	Bluetooth	—
Audio Zenith PMx2v2/мониторные	Изодинамический	Провод	Jack, Mini-jack
Ergo BT-590/накладные	Динамический	Bluetooth/провод	Mini-jack

Как разобрать наушники?

Общая инструкция

Разборка наушников – не такое уж сложное дело, как может показаться на первый взгляд. В большинстве случаев открыть наушники можно за пару минут, для этого нужны только более-менее «прямые» руки, нож, отвёртка и паяльник (опционально).

1. Снимаем амбушюры. Иногда можно их не снимать, но лучше убрать лишнюю помеху.
2. Разбираем корпус. Он держится обычно на винтах, защёлках или клее, в зависимости от форм-фактора.
3. Аккуратно достаём драйвер. Отпаиваем провода, если нужно.
4. Разбираем оголовье. Если есть, и если необходимо. Держится на винтах и клее.
5. Разбираем пульт. Чаще всего он на клею.

Цены на лучшие беспроводные наушники в 2021 году:

1.1 Как разобрать беспроводные блютуз наушники

1.1 Как разобрать беспроводные блютуз наушники?

Разобрать Bluetooth наушники можно по общей инструкции выше. Дальше уже зависит от конструкции, более подробно будет разобрано ниже. Главное отдавать себе отчёт, что в беспроводных наушниках «начинки» больше – не только динамик.

Если вы захотите открыть беспроводные наушники, то обязательно увидите внутри одну или несколько плат: Bluetooth-модуль, аккумулятор и ЦАП, как минимум. Они могут быть в капсюлях (у полноразмерных, накладных и полностью беспроводных «затычек» или вкладышей) или на проводе, связывающем капсюли. Платы также закреплены внутри винтами или пластиковыми защёлками.

1.2 Как разобрать проводные наушники

1.2 Как разобрать проводные наушники?

Проводные наушники разбираются по общей инструкции выше. В отличие от Bluetooth моделей, в них не так много электроники. Если это «большие» наушники (полноразмерные или накладные), скорее всего, в корпусах довольно много свободного места. При разборке сложнее что-то сломать или повредить.

Цены на лучшие беспроводные TWS наушники в 2021 году:

Шаги

Часть 1

Как определить, где находится поломка

Подготовьте необходимые инструменты. В зависимости от того, что нужно починить, вам могут понадобиться следующие инструменты:

• паяльник и припой;
• нож или ножницы;
• термоусаживаемые трубки;
• инструмент для зачистки проводов;
• мультиметр.

Убедитесь, что проблема связана с наушниками. Возьмите другие рабочие наушники и подключите их к устройству (например, к разъему для наушников на компьютере); если звука нет, скорее всего, поломан разъем для наушников, а не сами наушники.

Чтобы проверить это, подключите свои наушники к другому разъему и послушайте, есть ли звук.

Выясните, не поломан ли кабель. Подключите наушники к аудиовходу, воспроизведите мелодию, а затем сгибайте и разгибайте кабель. Если в наушниках слышен прерывистый звук, перейдите к .

Определите, не поломан ли штекер. Если в наушниках слышен звук, когда вы нажимаете или крутите (в разъеме) штекер, перейдите к .

Попробуйте отремонтировать наушники, которые надеваются на уши. Если кабель наушников отсоединяется (как у большинства Bluetooth-наушников), подключите его к другим наушникам — если в этом случае все работает, скорее всего, проблема заключается в самих наушниках. ; для этого прочтите инструкцию к ним, чтобы выяснить, как произвести ремонт.

Отрежьте старый штекер. Нож или ножницы расположите примерно в 1 см над местом соединения кабеля со штекером, а затем перережьте кабель.

На некоторые кабели устанавливают снимающиеся штекеры. Имейте в виду, что бо́льшая часть проблем со штекером возникает из-за перетертых проводов внутри кабеля.

Снимите изоляцию (3 см) с конца кабеля. Сделайте это с помощью инструмента для зачистки проводов. Вы увидите провода для правого и левого наушников, а также хотя бы один провод заземления.

Если вы нашли два провода заземления, их придется спаять.

Рассортируйте провода по цвету. Как правило, красный провод предназначен для правого наушника, белый (или зеленый) — для левого наушника, а один или два черных или оголенных медных провода — для заземления.

Снимите изоляцию (1 см) с конца каждого провода.

Если провода покрыты эмалью, пропустите этот шаг.

Скрутите провода одного цвета. Если вы нашли два провода заземления, скрутите их оголенные концы.

Если провода одинакового цвета различны, убедитесь, что скрутили оголенные концы перетертых проводов.

Удалите эмаль с концов проводов. Если провод изолирован эмалью, сожгите ее, прикоснувшись паяльником к концу каждого провода.

Пропустите этот шаг, если на концах проводов вы видите оголенную медь.

Наденьте корпус нового штекера на кабель. При этом резьба внутри корпуса должна быть направлена в сторону оголенных концов проводов

(Обратите внимание, что металлический штекер раскручивается на две части — корпус и собственно сам штекер.)

На конце штекера должны быть два контакта. Если вы видите только один контакт, это моно-, а не стерео-штекер.

Нанесите немного припоя на оголенный конец каждого провода. Это называется «лужением» проводов; оно необходимо, чтобы припаять провода к штекеру.

Дайте припою полностью остыть, прежде чем продолжить.

Ремонт динамика

Конструкция динамика наушников весьма проста, и первое, что вы заметите, разобрав наушники – это присоединение проводов к контактам на корпусе динамика. Они должны быть надежно закреплены, чтобы сигнал мог передаваться на катушку внутри устройства; если же какие-то проводки болтаются – проблема, очевидно, в этом. В таком случае достаточно будет припаять контакты на место, чтобы наушники заработали.

Если отошло больше одного провода, следует подключить наушники и прикладывать провода к наушникам в разном порядке, пока звук не появится. Если же вы найдете инструкцию по ремонту конкретной модели, все будет гораздо проще – там, скорее всего, будет указано, в каком порядке должны присоединяться контакты.

После спайки провода должны быть заизолированы друг от друга. Если с проводами все в порядке, проблема заключается в одной из деталей внутри динамика. В отличие от динамиков колонок, разобрать излучатель не получится – это не только очень сложно из-за мелких размеров, но и дальнейший ремонт будет, вероятно, невозможен из-за отсутствия необходимых запасных частей.

Можно, однако, установить новый динамический излучатель. Для этого нужно разрезать уплотнитель вокруг нерабочего динамика, вытащить его и установить новый, припаяв затем к нему провода. Делать все нужно очень аккуратно, чтобы не повредить другие детали, располагающиеся внутри корпуса наушников.

Если наушники имеют более сложную конструкцию – например, это USB-наушники или беспроводные Bluetooth-наушники, сломаться могут и другие детали – встроенная звуковая карта или приемник радиосигнала, а также встроенный аккумулятор. В любом случае общие принципы ремонта не меняются – разбирается корпус, после чего сломанные детали заменяются на новые.

Таким образом, разобрать и починить сломанные наушники проще, чем может показаться

Важно соблюдать аккуратность при ремонте – припаивая контакты, нельзя прикладывать паяльник к металлу надолго, чтобы не расплавить его. Ремонт имеет смысл только в том случае, если наушники дорогие или имеют какую-то субъективную ценность – в большинстве случаев гораздо проще купить новые, благо сегодня они весьма недорогие

Проблемы с регулятором громкости

Как починить наушники, если возникли проблемы с регулятором громкости в виде пропадания звука или треска? В данном случае можно воспользоваться графитной смазкой, чтобы нанести ее на резистивный слой для восстановления контакта. После этого гарнитура должна функционировать без проблем.

Если после смазки гарнитура продолжает работать плохо, то регулятор требуется заменить на новый.

Таким образом, в большинстве случаев, прежде чем бежать и покупать новую гарнитуру, ее ремонт можно проделать собственноручно. Для этого потребуется паяльник с тонким жалом и навыки обращения с ним.

В данной статье мы подробнее рассмотрим, как разобрать наушники разных конструкций (включая беспроводные) на примере популярных брендов (JBL, Sony, Samsung и др.)

• Полноразмерные накладные наушники, на примере беспроводных Битс и проводных Sony;
• Вакуумные наушники на примере Phillips;

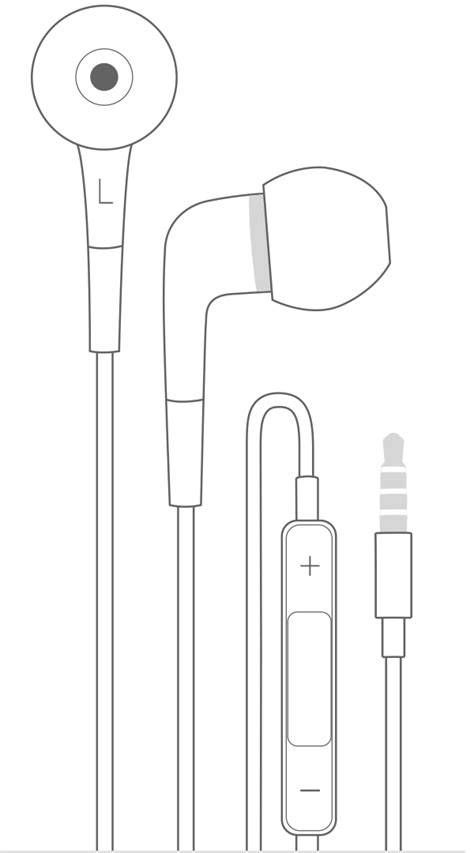

• Наушники-капельки (Apple EarPods);

Замена шнура в больших наушниках

Большие гаджеты, такие как, например, наушники Philips или наушники Sven для компьютера, отличаются от вставных лишь размером динамика (мембраны в маленьких гаджетах). Трудности могут возникнуть при попытке добраться до динамика, для того, чтобы запаять контакты проводов.

У разных производителей гарнитур способы их вскрытия различаются. Это могут быть защелки, которые сложно обнаружить или скрытые винты, спрятанные под мягкими “подушечками” – амбушюрами. Например, часто возникает вопрос, как разобрать наушники Sennheiser HD203?

Делается это просто.

1. С помощью кредитки или другого плоского предмета отожмите защелки, удерживающие амбушюр.

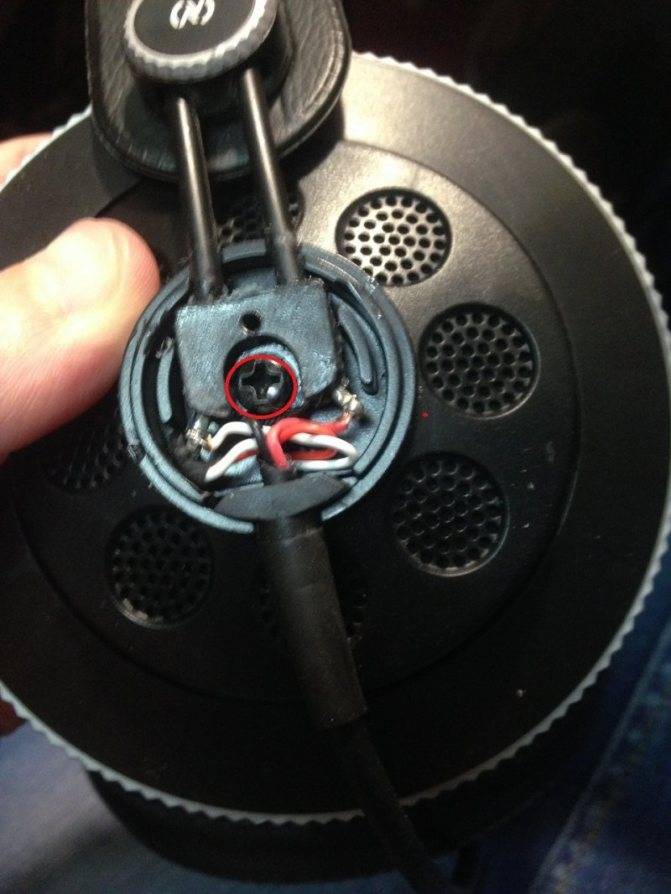

2. После снятия мягких подкладок вы увидите 4 винта, которые необходимо извлечь.
3. На разобранном устройстве вы увидите контакты с припаянными к ним проводами, которые необходимо отпаять и заменить на новые.

При ремонте наушников Steelseries Siberia, амбушюры держатся на клеевой основе. Снять их можно, аккуратно поддевая отверткой, после чего можно обнаружить крепеж. В некоторых моделях вместо винтов используются защелки, которые при сильном нажиме могут быть сломаны. Если они сломаются, придется чашечки гаджета склеивать, после чего они станут неразборными.

В наушниках Razer Kraken амбушюры не приклеены, и снимаются просто.

После их отсоединения, крепеж можно обнаружить под приклеенной бумагой.

В гарнитуре Audio-Technica M30 или ES7 они также одеваются на ободок чашечки гаджета. Не исключением являются и наушники Филипс.

Гарнитура Philips SHD 8600 лишена всех недостатков, связанных с заменой штекера и кабеля, так как она является представителем беспроводных устройств.

Поломка штекера

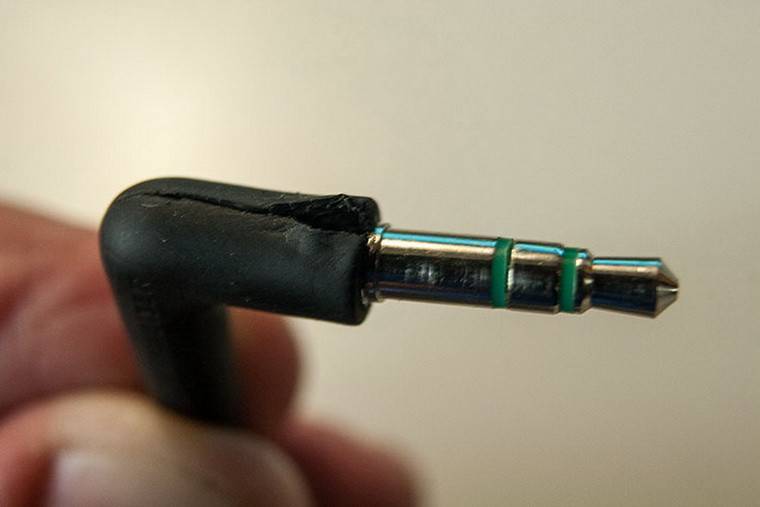

Если сломались наушники, первым делом стоит обратить внимание на место соединения штекера с кабелем

. Часто причина поломки кроется именно в этом месте.Из-за частых изгибов ломаются жилы кабеля, поэтому сигнал не проходит в одно “ухо” гаджета либо в оба сразу . Также может не работать и микрофон.

Поломку обнаружить достаточно просто. Нужно при включенном гаджете пробовать изгибать кабель в месте предполагаемой поломки в разные стороны. Если при этом звук появляется или слышен треск, то это значит, что перебита одна из жил провода. Что делать, если обнаружено проблемное место на кабеле?

Для ремонта наушников, проделайте следующее.

1. Отрежьте штекер от кабеля.
2. Для ремонта штекера будет использоваться внутренняя часть старого с небольшой модификацией. Чтобы извлечь эту часть, необходимо с помощью канцелярского ножа разрезать пластиковую оболочку, как показано на рисунке ниже.
3. После разрезания пластика извлеките внутренности штекера. Вы увидите контакты, к которым припаяны несколько тонких проводов разного цвета. Таким же образом можно разобрать наушники от айфона.
4. Запомните или зарисуйте на бумаге, к какому контакту, какого цвета провод был подсоединен. На рисунках ниже представлены стандартные схемы распайки жил кабеля. Цвет проводников может отличаться в разных моделях, в данном случае, зеленый – это левый канал, красный – правый, а медный (без изоляции) – общий.
5. Если потребуется ремонт наушников с микрофоном, которые подключаются одним штекером (обычно на кабеле присутствуют 2 штекера), то схема распайки будет как на рисунке ниже.
6. Далее требуется освободить внутренние жилы кабеля от наружной (общей) изоляции.
7. Наушники без паяльника отремонтировать не получится. Это объясняется тем, что необходимо соединить общие провода и залудить кончики всех проводников с помощью флюса и припоя. Поскольку проводники покрыты изоляцией (лаковой), то процесс лужения будет немного затруднен. Чтобы его облегчить, рекомендуется с помощью зажигалки слегка прокалить кончики проводов . Также очистить кончики от лакового слоя можно с помощью обычного ножа.
8. Чтобы продолжить ремонт наушников своими руками, например, наушников Defender, нужно найти шариковую ручку , от которой вам потребуется всего одна часть, а именно – нижняя. Она будет служить в качестве корпуса для штекера.
9. Подготовьте небольшой отрезок термоусадочной трубки для защиты провода от резких перегибов.
10. На следующем этапе потребуется одеть на кабель кончик от ручки и термоусадку, после чего припаять залуженные кончики проводов к детали штекера.
11. Запаиваем контакты, точно соблюдая схему распайки (воспользовавшись своей зарисовкой).
12. После того, как вы припаяли все проводники, необходимо проверить, работают наушники или нет. Для этого можно воспользоваться мультиметром и прозвонить все контакты. Если прибора нет, то просто воткните штекер в разъем телефона и включите на нем воспроизведение музыки. Убедитесь, что оба канала гарнитуры работают раздельно, покрутив в эквалайзере регулятор баланса.
13. При положительном результате тестирования, оденьте термоусадочную трубку на место пайки и с помощью зажигалки или строительного фена добейтесь плотного прилегания ее к штекеру.
14. Чтобы продолжить, подготовьте небольшое количество эпоксидной смолы.
15. Добавьте несколько капель смолы в кончик ручки, и оденьте его на спаянный штекер. На этом ремонт гарнитуры считается оконченным.

Разборка и ремонт штекера

Выявляют неисправность штекера методом переминания входящего провода пальцами рук. Наушники подключают к мобильному телефону или компьютеру, включают воспроизведение музыкального файла, после чего приступают к диагностике.

Обычно медные жилы переламываются на входе в резиновый или пластиковый кожух штекера и внутри него. Если во время переминания кабеля в динамиках временами появляется звук, значит, штекер надо разобрать и починить.

Рекомендации: Как самостоятельно починить наушники, если один перестал работать

Процедура восстановления штекера состоит из следующих шагов:

Штекер откусывают кусачками от кабеля наушников.

Цель ремонта – извлечь из кожуха металлическую часть. Элемент прочно впаян. Стараться сохранить старый кожух неразумно. Проще вдоль его разрезать острым ножом.

Металлическую часть штекера аккуратно извлекают из кожуха, чтобы не обломились контакты. Припаянные провода тоже стоит сохранить. По цвету изоляции понятнее, куда паять жилы кабеля наушников.

В случае обрыва жил с контактов на самой пайке для подсоединения используют стандартную схему, представленную на фото. Цвет изоляции в кабеле гарнитуры разных производителей отличается. Чаще всего общая жила идет в черной или желтой изоляции. Для уверенности лучше прозвонить тестером от динамиков до места разреза кабеля.

Наушники могут комплектоваться микрофоном. У таких моделей под оплеткой кабеля вместо трех спрятано четыре жилы. Подключение происходит по другой схеме, показанной на фото.

Отрезанный от штекера кабель зачищают. Сначала снимают основную оплетку и освобождают кончики жил. Края тонких проводков зачищают острым ножом. Достаточно снять 5 мм длины изоляции, чтобы хватило припаять медную жилу к контакту штекера.

Проводки скручены из тоненьких жилочек, и все они покрыты защитным лаком. Это напыление препятствует пайке. Лак удаляют соскабливанием ножом или обжигают огнем из зажигалки. Концы чистых медных жил надо залудить. Общий провод будет соединяться на одном контакте, поэтому его сразу спаивают вместе.

Новый кожух для штекера изготавливают из нижнего колпачка шариковой ручки. Провод вводят через отверстие для пишущего стержня. Надетый колпачок продвигают по кабелю дальше от места пайки.

Вслед за колпачком на провод надевают кусок термоусадочной трубки. Гильза защитит от переламывания провод возле нового кожуха штекера.

Жилы кабеля припаивают к контактам штекера

Важно не забыть о соответствии проводов по цвету изоляции. Работоспособность проверяют, прозвонив тестером

Проще подключить штекер в разъем мобильного телефона или компьютера.

Если оба наушника работают нормально, на контакты штекера надевают термоусадочную трубку. Ее подогревают огнем зажигалки. Трубка плотно обтянет контакты штекера. Для надежности можно обжать пальцами пока пластик горячий.

В финале внутреннюю часть колпачка смазывают эпоксидной смолой. Немного клея наносят на термоусадочную трубку. Колпачок сдвигают по кабелю, пока задняя часть штекера полностью в него не войдет до ограничителя. Через сутки смола застынет, и наушники можно использовать.

Разбираем наушники

Существует несколько видов наушников:

Наступила осень, уважаемые читатели, Apple выпускает новые продукты. А это значит, что специалистам iFixit пора сдувать с инструментов пыль, которая на них успела осесть со дня натурального Retina-дисплея от MacBook Pro. Самое интересное ещё впереди, но вот, скажем, наушники EarPods в продажу сразу после презентации и готовы первыми лечь под нож.

Номер модели EarPods — MD827:

Новый пульт с тремя кнопками и микрофоном (слева) выглядит не так, как пульт от наушников предыдущего поколения. Провода сверху и снизу гораздо лучше защищены от перегибов.

Глядя на следующую фотографию, вы скажете, что Apple убрала микрофонное отверстие в корпусе пульта — и окажетесь не правы! Дело в том, что отверстия вообще не было . Круглая решёточка носила чисто информативный характер — чтобы вы знали, куда говорить. Теперь её заменяет значок микрофона. Экономим на спичках, Джони?

Для вскрытия пульта лучше всего воспользоваться медиатором. Удивительно полезная штука при демонтаже техники.

Пульт состоит из пяти компонентов: двух пластиковых крышек сверху и снизу, резинки с кнопками, гибкой платы, а также продолговатой металлической пластины. Здесь мы видим верхнюю крышку в правой руке, тогда как всё остальное во всё ещё собранном виде держат в левой:

Пульт, вид сзади. Вот как раз в пластине (она нужна для придания жёсткости) отверстие под микрофон есть .

На гибкой плате, помимо микрофона, обнаружилась ещё одна микросхемка. Пафосные Chipworks считают, что это либо аналого-цифровой преобразователь, либо какое-то устройство для регулировки громкости.

Плата пульта (сверху — дайм, монета достоинством в 10 центов): Красный — микрофон 2F17 045; Оранжевый — TI25ASGVI 079.

По сравнению с новым пультом старый — просто игрушка. Он, кстати, и от попадания влаги защищён гораздо хуже.

С пультом покончено, самое время взять в руки скальпель и перейти непосредственно к наушникам. EarPods склеены , защёлок нет. Если будете вскрывать дома (почему этого лучше не делать, читаем ниже), то для повторной сборки вам потребуется свежий клей.

…Скромненько. Как и большинство наушников-вкладышей («каплей»), один EarPod содержит мембрану, звуковую катушку и магнит.

Мембрана — что очень важно — впервые бумажная, а не пластиковая. iFixit пишут, что это положительно скажется на низких и средних частотах

Корпус? Изнутри он уже не кажется каким-то сверхнеобычным…

Итак, ещё раз: магнит (слева), мембрана и звуковая катушка (справа). А затем они же, но вверх ногами. На внешней стороне акустического оформления (вокруг магнита) прямо поверх симметричных отверстий проложена мелкая сеточка.

Сеточки не было в старых наушниках. Сверху вниз: наушники предыдущего поколения, наушники от первого iPod и EarPods.

Во главу угла iFixit ставят прочность, и по этому параметру EarPods очень хороши. Но перед нами акустическое устройство, которое, будучи разобранным и собранным вновь даже с очень большим старанием — уже никогда не зазвучит, как прежде. Поэтому оценки за «простоту ремонта» не будет. Пока не будет, ведь iFixit ещё только разминаются. Очень скоро к ним на стол ляжет iPhone 5, затем будут iPod touch и nano, а потом, глядишь, и iPad mini .

Кликабельно. [

Из этой статьи вы узнаете, как починить наушники, которые вставляются в уши. Для этого придется заменить либо штекер, либо сами наушники. Если поврежден кабель, его можно починить или также заменить другим. Имейте в виду, что во многих случаях ремонт дешевых проводных наушников обойдется дороже покупки новых, особенно если у вас нет нужных инструментов.

Ремонт внутриканальных наушников

В настоящее время большой популярностью пользуются проводные внутриканальные наушники. Низкая цена, малые габариты и приемлемое качество звука делают их незаменимыми для использования в гарнитуре мобильных устройств.

Так как наушниками пользуются при движении, то провода постоянно изгибаются и поэтому через время перетираются, обычно в месте входа в телефоны, реже у джека.

Место обрыва провода обычно очевидно, начинает периодически пропадать звук в одном из телефонов при шевелении провода. В таком случае и без приборов понятно, в каком месте перетерся провод. Приведу пример самостоятельного ремонта внутриканальных наушников htc.

В этих наушниках перетерся провод на вводе одного из телефонов. Чтобы отремонтировать, необходимо вскрыть корпус. Для этого нужно лезвие ножа вставить в зазор между половинок корпуса и немного вращая, отделить половинки.

Обычно половинки телефона скрепляются между собой за счет плотной посадки, благодаря проточке в одной части и выступающего буртика в другой, поэтому рассоединяются без проблем.

После разборки телефона стало видно, что один из пары проводов в обрыве, во втором проводе часть жил тоже была оборвана. С учетом того, что шнур на входе в наушник тоже изношен, необходимо удалить всю непригодный его часть.

Поэтому проводники были отпаяны от телефона, шнур был обрезан на пару сантиметров и провода очищены от изоляции. Затем была разжата и снята фиксирующая скобка и закреплена с помощью обжатия плоскогубцами на шнуре в новом месте. Место выбиралось из расчета, что когда за шнур натянуть, припаянные проводники не натягивались.

Осталось залудить и припаять, соблюдая полярность, провода к излучателю наушника. В качестве третьей руки использовались плоскогубцы. На ручки плоскогубцев была надета аптечная резинка, что обеспечивало легкое зажатие телефона.

Осталось только сомкнуть половинки и проверить наушники в работе. При ремонте я перепаял провода и во втором наушнике, так как они бы отказали в ближайшее время.

Диагностика проблемы

Теперь давайте постараемся определиться, какую поломку будем чинить, и поставим предварительный диагноз:

1. Если в одном из наушников отсутствует звук или он похрипывает при небольшом шевелении провода, скорее всего, провод наушника поврежден или оторвался от воспроизводящей головки внутри наушника.
2. Звук отсутствует в обоих наушниках и появляется при шевелении провода около штекера – необходимо перепаять подключение к штекеру или заменить его целиком.
3. Один из наушников стал тише играть или звук в нем немного искажен – скорее всего, проблемы с мембраной, на нее попал посторонний мусор либо она повреждена.

Как разобрать вакуумные наушники

Вакуумные наушники — одни из самых популярных. Они небольшие, лёгкие, позволяют наслаждаться музыкой в любом месте. Ломаются они чаще всего в том месте, где кабель соединяется с динамиком устройства. Ваш алгоритм работы должен выглядеть следующим образом:

1. На корпусе чаши найдите шов. Воспользуйтесь тонким предметом, например, ножом, чтобы разомкнуть его. Чтобы чаша полностью разошлась, аккуратно надавите на неё плоскогубцами.
2. Когда кожух раздвинется, вам откроется внутренняя часть девайса. Там расположен динамик и кабели. Возьмите паяльник и отсоедините повреждённые проводки. Перед этим разметьте цвета изоляции. Не запутаться в жилах вам поможет фломастер или маркер.
3. От главного провода отрежьте повреждённый участок. Очистите от оплётки рабочую жилу и припаяйте её к контактам, расположенным на динамике. Не забывайте о соответствии цветов.

Чтобы проверить правильность проведённой работы, подключите наушники к внешнему устройству и включите музыку. Если они работают исправно, соедините половинки чаши и аккуратно склейте их между собой. Таким же образом можно отремонтировать Bluetooth-гарнитуру.

Электрическая схема наушников

Для успешного ремонта любых проводных наушников необходимо представлять их устройство, электрическую схему и порядок распайки проводов.

На представленной электрической схеме показана распайка проводов наушников к широко распространенным для передачи аудиосигнала разъемам типа Джек (mini-jack) ⌀3,5 мм.

Штекеры mini-jack 3,5 широко используется для передачи аудиосигнала в наушниках и микрофонах, звуковых картах компьютеров и планшетов, сотовых телефонах, звуковых усилителях и аудиоколонках.

До 2012 года распайка выводов разъемов mini-jack 3,5 велась по стандарту OMTP (Open Mobile Terminal Platform). На схеме это джеки типа TS, TRS и TRRS OMTP. С 2012 года принят новый стандарт CTIA (Cellular Telephone Industries Association), по которому в настоящее время распаиваются все аудиосистемы, на схеме это джек TRRS CTIA (на фотографии расположен справа).

Полярность каналов R+ и L+ указывается условно, так как звуковой сигнал представляет собой переменный ток. Но это необходимо для фазировки левого и правого каналов. Для моно системы, по одному проводу передается звуковой сигнал сразу на два наушника, включенных параллельно. Но полярность подключения динамиков нужно тоже соблюдать.

Ищем повреждения

Основная причина неисправности беспроводных наушников всё-таки является повреждение соединительного кабеля.

Поэтому если нет видимых следов от ударов (сколов, царапин) на корпусах гарнитуры, блока управления или аккумулятора, то первое, что необходимо сделать, — это произвести внимательный, детальный осмотр шнура.

Возможно, в местах его соединения с наушниками, блоком управления либо корпусом аккумулятора есть переломы, загибы или разрывы.

Для этого заряженные наушники включают на воспроизведение музыкального трека, аккуратно прощупывают и изгибают кабель по всей его длине.

При деформировании шнура в месте предполагаемого разрыва звук в одном или двух наушниках будет прерываться или, наоборот, появляться.

Пускаем в ход плоскогубцы=”en-us”>

Проделок ножом будет недостаточно, и чтобы разобрать наушник придется обратиться за помощью к плоскогубцам:

Если взять стандартные пассатижи, то на наушнике потом останутся зазубринки, так что желательны плоскогубцы с плоскими носиками без зубчиков. Но даже и такими можно повредить наушник, например, в моем случае, с чаш наушников немного сошло покрытие — какой-то лак, о существовании которого я даже не подозревал ? так что для пущей аккуратности лучше давить через тряпочку.

Зачем вообще так давить?=”en-us”>

С тем как давить, разобрались, теперь разберемся с вопросом зачем давить. Передняя стенка приклеена к чаще чем-то вроде китайского супер-клея. Клей этот весьма прочный, но при том хрупкий. При сдавливании плоскогубцами будет слышно легкое потрескивание. Если его слышно, то сильнее давить не стоит, а то захрустит сам наушник. Таким манером аккуратно сдавливаем по кругу вдоль стыка.

Разборка и ремонт больших наушников

Динамики в больших наушниках спрятаны внутри корпуса, разборка которого усложнена скрытыми шурупами и защелками. Если все крепления не выявить, пластиковые элементы гарнитуры просто сломаются от приложенных усилий рук. Способы разборки наушников разных производителей отличаются. Для примера рассмотрим несколько популярных моделей:

Разбирать гарнитуру Sennheiser HD203 начинают со снятия амбушюр. Мягкие подкладки держатся на защелках, которые легко отсоединяются пластиковой карточкой.

Под мягкими подкладками стоит четыре шурупа. Их откручивают отверткой.

Половинки корпуса не склеены. После откручивания шурупов элементы легко разъединятся на две части. На передней панели закреплены динамики, к контактам которых предстоит припаять новый провод.

Производитель гарнитуры Steelseries Siberia мягкие накладки приклеивает. От корпуса амбушюры отделяют отверткой или ножом. Крепеж половинок корпуса в разных моделях использован шурупами или защелками. Во втором варианте разборка не обходится без отламывания замков. Сборку корпуса со сломанными защелками осуществляют на клею. В будущем разобрать прочно склеенный наушник не получится.

Проще обстоят дела с мягкими накладками в наушниках Razer Kraken. Амбушюры просто надеты без фиксации клеем или защелками. После снятия накладок в обзор попадает бумажная наклейка. Под ней прячутся четыре винта.

У наушников Philips и Audio-Technica амбушюры аналогично ничем не закреплены. Накладки просто надеты на ободок чашечки.

Разборка JBL T110BT

1. С помощью плоской отвертки аккуратно разъединяются части корпуса, где находится блок с батареей питания.
2. Иногда наушники перестают реагировать именно потому, что причина кроется в неисправности батареи (например, отпаялся соединительный провод и т. д.).

На втором проводе T110 BT находится блок управления. Его тоже можно разобрать:

1. С порта для зарядки сдвигается в сторону заглушка.
2. С помощью плоской отвертки разжимаются половинки корпуса блока. Внутри находится управляющая микросхема со светодиодом индикатора состояния и портом micro-USB.

Корпус наушников тоже разбирается:

С наушников снимаются силиконовые амбушюры.
Тонкий и острый край лезвия ножа плоской отвертки осторожно вставляется в шов. Две части пластмассового корпуса аккуратно раздвигаются.
Можно снять сетку, прикрывающую динамик, с помощью иголки или булавки.

Как разобрать наушник с микрофоном

Зачастую случается поломка гарнитура укомплектованой дополнительными функциями. Эти элементы помещаются в небольшом пластиковом корпусе для удобства использования который крепится на шнуре. С целью добраться к этим элементам необходимо разобрать корпус. Он обычно склеен и для того, чтобы рассоединить две половинки потребуется воспользоваться ножом.

Поломку именно регулятора громкости можно определить по характерному треску в динамиках или по плохому звучанию. Проблема заключается в таком составляющем как переменный резистор. Эта деталь состоит из ползунка, который перемещается по резистивному слою. Продлить срок эксплуатации этого элемента можно при помощи графитной смазки. Смажьте элементы при помощи ватной палочки.

Проблемы с микрофоном проявляются ухудшением слышимости во время разговора. Причиной зачастую бывает засорение. Для устранения этой неполадки необходимо протереть микрофон при помощи ватной палочки, которую предварительно смочите в спирте. Когда все манипуляции выполнены можно склеить две половинки корпуса.
