Как разобрать колонку jbl: пошаговая инструкция

Подключение «Алисы» к телевизору

Обратите внимание: подключить к телевизору вы сможете только большую «Яндекс.Станцию», а не «Мини». С помощью такой «Алисы» вы сможете смотреть фильмы и ТВ-каналы на большом экране

Большая «Яндекс.Станция», таким образом, будет играть роль телевизионной приставки, но без пульта ДУ — все команды выполняются только голосом. Как подключить станцию «Алиса» (колонку)? Все просто: подсоедините колонку к телевизору посредством кабеля HDMI. Если подключение прошло удачно, на дисплее вы увидите привычный интерфейс «Алисы» с текстовым представлением голосовых запросов и результатов поиска по ним.

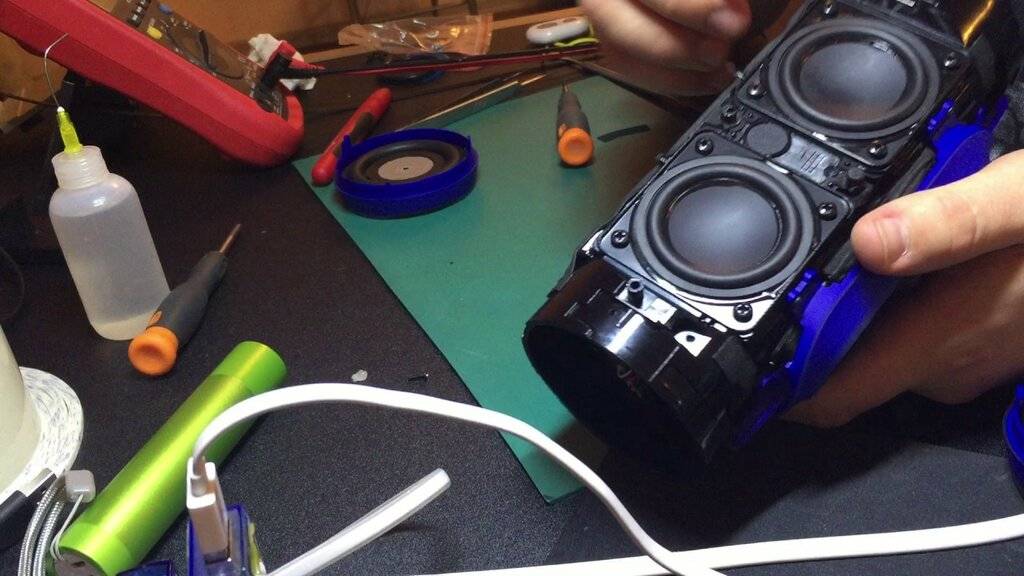

Как разобрать колонку JBL charge 2+

Методика разбора колонки JBL charge 2+ состоит в следующем:

С помощью острого предмета снимите решётки с обеих сторон;Снимите решётки с обеих сторон девайса
С одной стороны будут располагаться два центральных динамика, с другой – аккумулятор;
Снимите по 4 боковых шурупа с каждой стороны, держащих круглую боковую насадку;Открутите боковые шурупы
Снимите саму насадку;
Теперь открутите 4 шурупа, держащих боковые пассивные радиаторы (диафрагмы). Это не динамики, они лишь имеют вибрационную функцию, и за счёт неё дают низкие частоты;Открутите шурупы, держащие диафрагму
Аккуратно снимите пассивные радиаторы;Аккуратно снимите диафрагму
Открутите шурупы динамиков;
Снимите динамики, с которых так же аккуратно снимите по две клеммы контактов каждого динамика;Аккуратно снимите клеммы каждого из динамиков

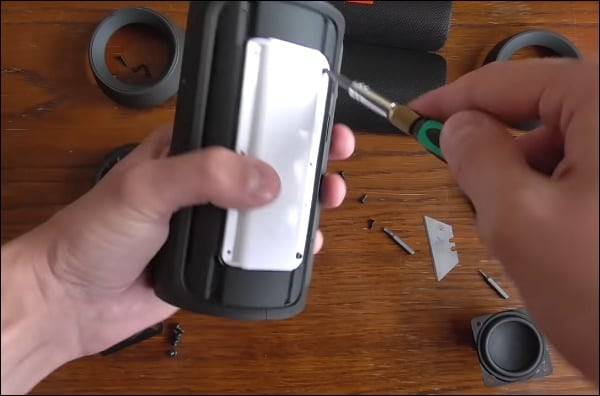

Чтобы добраться до аккумулятора, нужно открутить ещё 8 шурупов, держащих крышку, под которой расположен аккумулятор;Открутите шурупы, держащие крышку, под которой находится аккумулятор
Теперь мы можем отключить клемму от аккумулятора. Обычно она выполнена в виде прищепки;
Отключаем и вынимаем аккумулятор.

Завершаем работу

Теперь отделяем центрирующую шайбу от диффузора, но делать это нужно весьма осторожно, чтобы не пострадал сам диффузор (конечно, если вы не планируете заменить его на новый). При этом нужно отделять центрирующую шайбу не только со стороны диффузора, но и со стороны корпуса

Эти манипуляции похожи на отделение подвеса от динамика, то есть нужно капать растворитель и постепенно отделять шайбу инструментом, подкладывая спичку за спичкой.

Впрочем, следует помнить, что контакт диффузора с растворителем не должен быть долговременным — во избежание порчи диффузора. Именно поэтому следует провести эту работу быстро, для чего лучше подойдёт маленькая лопатка. После разделения шайбы и диффузора нужно как следует очистить все поверхности от клея — здесь нам и пригодится ткань, на которую наносится растворитель. Вот мы и добрались до магнита.

Разборка корпуса

Если колонки сломались и требуют ремонта или кажется, что пришла пора почистить внутренности акустического устройства от скоплений пыли и грязи, нужно получить доступ к внутренней части корпуса. Как же это сделать? Следует ли вообще разбирать качественно собранный корпус?

При производстве колонки корпус может собираться с применением одной из трех технологий:

склеивание стенок корпуса;
скрепление деталей при помощи металлического крепежа – шурупов или саморезов;
размещение электротехнических элементов устройства внутри корпуса из цельного куска пластика или древесины.

Последний вариант, конечно, применяется весьма редко. Кроме того, чаще всего такие корпуса пластиковые – если из полистирола можно отлить цельный кусок, то фанеру или ДСП средней плотности, из которых производятся деревянные корпуса, в любом случае придется скреплять отдельно.

Первые же два варианта, как правило, комбинируются – например, боковые, верхняя и нижняя стенка намертво склеиваются клеем или эпоксидной смолой, а передняя и задняя панели прикручиваются. Это позволяет пользователю без особых проблем получать достаточный для ремонта и чистки доступ к внутренним деталям акустики. Как же разобрать такой корпус?

Краткие технические характеристики и интерфейсы подключения

При выборе беспроводной акустики важно учитывать такие характеристики, как емкость аккумулятора, вес, время работы устройства без подзарядки батареи, мощность, простота подключения к телефону или компьютеру

Модель	Мощность	Время работы от батареи	Время зарядки	Частотный диапазон	Уровень сигнала	Вес
Boombox	60 Вт	24 часа	6,5 часа	50–20 000 Гц	80 дБ	5,25 кг
Xtreme	40 Вт	15 часов	3,5 часа	70–20 000 Гц	80 дБ	2,112 кг
Charge 4	30 Вт	20 часов	5,5 часа	60–20 000 Гц	>80 дБ	0,965 кг
Pulse 3	20 Вт	12 часов	4,5 часа	65–20 000 Гц	80 дБ	0,960 кг
Flip 5	20 Вт	12 часов	2,5 часа	60–20 000 Гц	>80 дБ	0,540 кг
Go 2	3 Вт	5 часов	2,5 часа	180–20 000 Гц	80 дБ	0,184 кг
Clip 2	3 Вт	8 часов	1 час	120–20 000 Гц	80 дБ	0,184 кг

Также для колонок бывает важно наличие защищенного корпуса, версия Bluetooth, возможность зарядки других устройств, когда спикером можно пользоваться как пауэрбанком. Защита IPX7 имеется у всех моделей, указанных в таблице выше, кроме Xtreme

У этой колонки степень защиты IPX5. Версия «синезуба» в основном 4.2, только у Go 2 и опять же у Xtreme она имеет версию 4.1. В качестве внешнего аккумулятора можно использовать «Бумбокс», «Чардж 4» и «Экстрим»

Защита IPX7 имеется у всех моделей, указанных в таблице выше, кроме Xtreme. У этой колонки степень защиты IPX5. Версия «синезуба» в основном 4.2, только у Go 2 и опять же у Xtreme она имеет версию 4.1. В качестве внешнего аккумулятора можно использовать «Бумбокс», «Чардж 4» и «Экстрим».

В стандартный набор интерфейсов подключения входят разъемы microUSB, USB Type A. На «Флип 5» это новый USB Type C, который также есть и на Charge 4. Подключение внешнего блока питания (DC5V) к соответствующему разъему предусмотрено только на JBL Xtreme и JBL Boombox, остальные колонки подключаются для зарядки к USB.

Как сбросить настройки на колонке JBL Charge

Серия устройств JBL Charge является самыми популярным ввиду их компактности и практичности. Но и они могут выйти из строя в любой момент. Колонки могут не замечать устройства, которые вы пытаетесь к ней подключить. Это происходит из-за неверных параметров, которые в данный момент установлены в памяти. После сброса настроек всё вернётся в норму.

Чтобы произвести сброс на JBL:

Для начала включим устройство. Нажмите на кнопку питания на корпусе колонки;
Включите колонку JBL
Определить, что колонка уже включилась можно по индикатору на кнопке;
Индикатор сигнализирует о включении питания колонки
Затем следует нажать одновременно на две кнопки: «Блютуз» и добавление громкости. Удерживайте их приблизительно 5 секунд;
Кнопки для сброса настроек колонки JBL
Увидеть, что кнопки действуют можно по реакции светодиодов вокруг кнопок — они начнут быстро мигать;
Индикатор на кнопке колонки JBL
Колонка выключится, но её нам нужно включить самостоятельно. Для этого нажмите снова на кнопку питания, чтобы включить колонку.

Колонка JBL удалит все свои параметры и настройки, которые вы указывали ранее. Теперь её нужно будет заново подключить к мобильному устройству, если это необходимо. А также выполнить первичную настройку. При первом включении после сброса колонка активирует режим «Discovery», то есть обнаружения. На телефоне можно включить блютуз, чтобы в поиске отобразилась колонка. Также вы услышите звуки спикера после включения. Все эти признаки говорят о том, что мы удачно сбросили настройки.

Частые проблемы JBL

Решением в 65% случаев станет обращение в специализированный сервис по починке и диагностике нарушений работы колонки. Не всегда поход к мастеру экономически целесообразен.

Подробнее распишем возможные проблемы bluetooth колонки и объясним, как в некоторых ситуациях самостоятельно починить девайс.

Прерывания

Частые проблемы – прерывания звука в колонке через фиксированные промежутки времени или заикание.

В 40 процентах случаев проблема кроется в нестабильном блютуз соединении проигрывателя с JBL.

Шаг 1: Перезагрузите устройство и колонку, во многих случаях это помогает.

Шаг 2: Разорвите соединение (необходимо удалить устройство на вашем смартфоне) и заново выполните синхронизацию.

Шаг 3: Проверка колонки. Подсоедините через провод. Если заикание не прекратится – исключите ошибку в источнике музыки, например, телефоне, и замените его.

Для исправления этого варианта включите режим низких частот – зажмите и 7-10 секунд удерживайте кнопки «Блютуз» и «Громкость -». Это действие поможет улучшить звук.

В случае сохранения прерываний ошибка заключается в девайсе JBL. Тогда без похода в ремонтный отдел не обойтись.

Не заряжается

Ещё одна неисправность JBL – устройство перестает заряжаться. Проведите осмотр гаджетов

Как правило, нарушение выявляется визуально, обратив внимание на разъем micro USB. Если он поврежден, то колонку придется разобрать и заменить разъем зарядки

Сбросить к заводским настройкам

В ряде случаев ошибка кроется в программном обеспечении колонки. Например, неправильно встал драйвер для девайса или возник баг в подключенных беспроводных устройствах.

Чтобы не разбирать колонку до платы попробуйте сбросить колонку к заводским настройкам. Используйте два пункта:

Для того чтобы осуществить откат удерживайте на JBL кнопки «Громкость +» и «Play» на протяжении 3 секунд.
Если вы решили автоматически обновить версию девайся зажмите на 10 секунд кнопки «Connect+» и «Гроскость+».

Изменить голосовую подсказку

Пользователей раздражает звук голосовых подсказок портативной колонки JBL. Чтобы поправить эту ситуацию измените голосовую подсказку устройства.

По умолчанию громкость помощника установлена на максимум и её нельзя исправить во внутренних настройках. Чтобы поменять этот недочет разберите устройство и работайте с платой продукта вручную. Подсказка меняется исключительно благодаря перепрограммированию.

Если вы подкованы в схемах и электронике, попытайтесь разобраться самостоятельно. В противном случае – обращайтесь в сервис для точной настройки.

Выявить короткое замыкание на плате (на схеме)

В большинстве случаев изделие не работает из-за отсутствия контакта в сети или, наоборот, когда этот контакт появился в ненужном месте. Имея минимальный опыт в электротехнике, у вас получится разобрать и починить JBL своими руками.

Чтобы выявить короткое замыкание на плате нужно залезть внутрь устройства и воспользоваться специальным инструментом для измерения напряжения в цепи – мультиметром.

Как подключить колонку к ноуту

На Виндовс

При наличии устройства с Windows можно использовать один из трех способов соединения. Рассмотрим их более подробнее

Как подключить по Блютуз

Наиболее распространенный вариант — подключение колонки JBL к ноутбуку по Bluetooth, ведь в таком случае можно избежать применения проводов и передавать музыку «по воздуху». Для успешного соединения в ноуте должен быть адаптер Блютуз с необходимыми драйверами.

При наличии приемника можно подключить колонку JBL к ноуту следующим образом:

Включите Блютуз на аудиоустройстве.
Войдите в ноутбуке в меню «Пуск», а после «Параметры Windows».
Зайдите в «Устройства» и переместите тумблер «Bluetooth» в правую сторону.

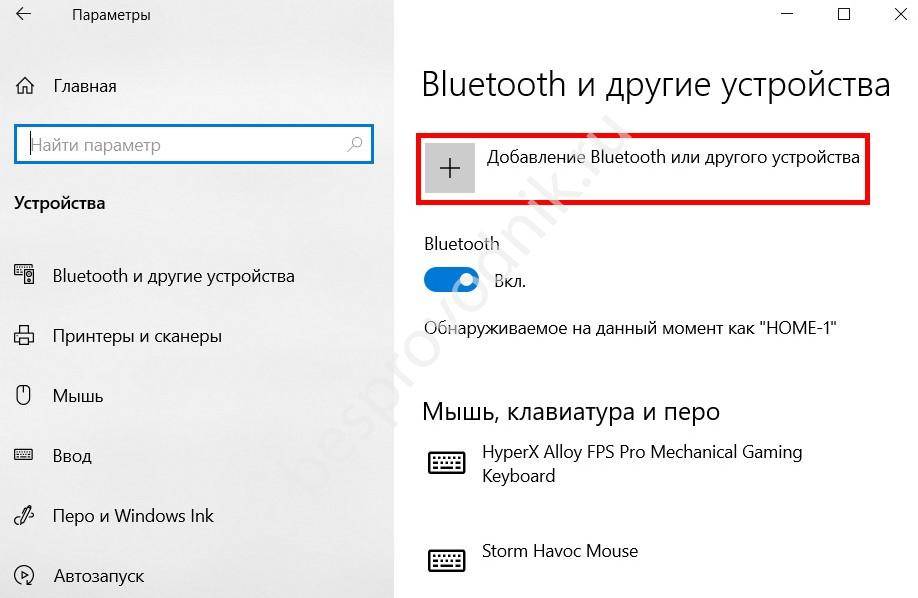

Кликните на кнопку «Добавление Bluetooth или другого устройства» для поиска доступных подключений.

В появившемся окне выберите первый пункт.
Дождитесь появления в списке названия вашей колонки JBL, к примеру, Clip 3 или Go.
Кликните на название для сопряжения.

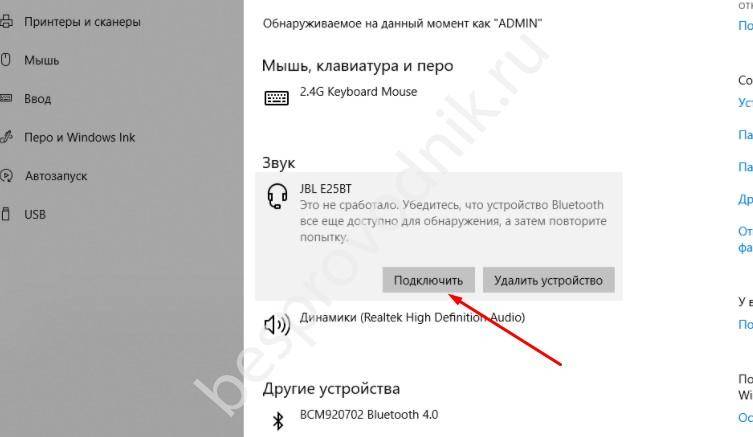

После этого звук должен воспроизводиться на колонках. Если JBL не подключается к ноутбуку с первого раза, зайдите в раздел «Система», кликните на вкладку «Звук» и выберите аудиоустройство в качестве источника.

Как подключить по USB

В качестве альтернативы можно подключить колонку JBL к ноутбуку через USB. Это классический метод, не требующий наличия Bluetooth. Он подходит в ситуации, когда на ПК нет такого модуля или он не работает.

Процесс соединения проходит следующим образом:

Возьмите USB-кабель и комплекта колонки JBL.
Вставьте один конец в порт ноута, а второй — в аудиоустройство.
Включите источник звука.
Дождитесь, пока Windows выполнит автоматическую установку.
После завершения процесса включите какую-либо музыку и убедитесь в правильности подключения.

Если процесс с первого раза не пошел, установите драйвера вручную. Для этого войдите в «Диспетчер устройств», найдите в списке аудиоустройство с восклицательным знаком, жмите правой кнопкой мышки и запустите установку / обновление ПО.

Как подключить по AUX

Следующий способ, как подключить ЖБЛ колонку к ноутбуку — сделать это с помощью 3,5-миллиметрового разъема. Алгоритм действий следующий:

Вставьте один конец AUX в разъем колонки JBL.
Вторую часть вставьте в разъем для наушников ноутбука.
Включите аудиоустройство.
В настройках звука на ноуте выберите источником внешние динамики. Для этого кликните правой кнопкой мышки на символ динамика справа внизу, войдите в раздел «Открыть параметры звука» и там в разделе «Звук» установите нужное устройство вывода.

Зная, как подсоединить беспроводную колонку JBL к ноутбуку, можно выбрать один из доступных вариантов. Наиболее удобным является Блютуз, ведь в таком случае устройства не связаны между собой проводами, но в качестве альтернативы можно использовать USB или AUX.

Макбук

По-иному решается вопрос, как установить колонку JBL в ноутбуке с Mac. Операционная система в таких девайсах сильно отличается, поэтому и подходы к выполнению работы будут иными. При этом подключить устройство к Макбуку также не составляет труда, а на весь процесс занимает не более двух-трех минут времени.

Наиболее простой метод — соединение по Блютуз:

Войдите в меню и «Системные настройки».
Найдите в перечне пункт Bluetooth.

Включите модуль, чтобы запустить поиск доступных девайсов.
Выберите в перечне название колонки JBL и жмите «Сопряжение», чтобы ее подключить.

Кроме того, можно подключить аудиоустройство к Макбуку и с помощью проводного подключения.

Способы подключения

Для начала необходимо указать, что беспроводные аудиосистемы могут подключаться двумя способами:

1) Подключение к аппарату через блютуз. Данная функция имеется на любых планшетах и смартфонах. Потребность в проводе в этом случае отпадает. Однако считается, что данный способ является самым энергозатратным.

2) Использование аудиокабеля. Для этого в блютуз-колонках имеется специальный разъем

При покупке гаджета важно определить, подойдет ли кабель к разъему Вашего устройства. Если кабель является нестандартным, стоит побеспокоиться о переходнике

При подключении к смартфону не забудьте включить питание.

Как разобрать китайскую копию Jbl Charge 2

Зачастую, заказав на Aliexpress и после получения посылки, с jbl часто возникают проблемы с подключением.

После визуального осмотра становится понятно, что снаружи нет ни одного винта (их не видно). Поэтому напрашивается вопрос «как разобрать блютуз колонку»? Кажется, что корпус склеен и после ее разборки собрать детали не получится. Но это не так.

Первым делом приготовьте отвертки разного размера. Затем отклейте резиновые накладки. Приклеены они слабо, поэтому оторвать будет очень просто.
Болтики расположены на задней части, они спрятаны декоративной решеткой. Снимается она легко, достаточно подцепить отверткой

Соблюдайте осторожность, т.к. при снятии можно повредить покрытие.
Вы обнаружите 6 болтов, которые можно открутить с помощью крестообразной отвертки

После этого откройте колонку, перед вами будут две части.
Вы увидите маленький аккумулятор, сразу же напрашивается вопрос: как может колонка работать с такой батареей?
С обеих сторон находится плата, по бокам расположены разъемы.

собирается в обратном порядке

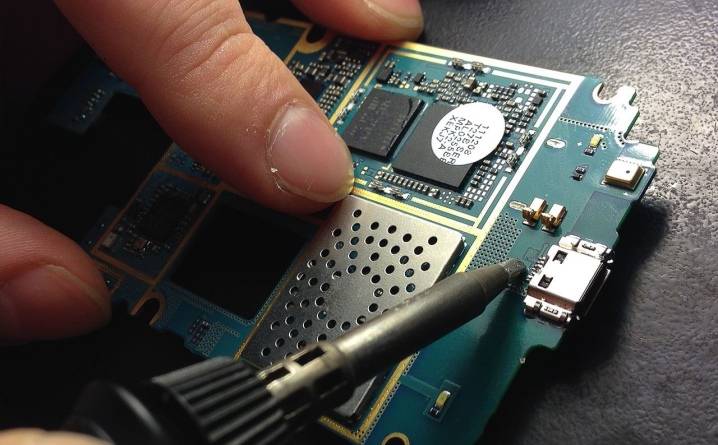

Как починить разъем для зарядки

У компании JBL нет определенных рекомендаций или инструкций к разбору девайса. У новых моделей нет видимых креплений. Это сделано для обеспечения максимальной сохранности в условиях влаги или грязи.

Чтобы вскрыть корпус подденьте резонирующие решетку продукта – за ней вы найдете спрятанные болты. Открутив, получите доступ к внутренностям устройства. Замените сломанный разъем и продолжайте наслаждаться музыкой с заряженной колонкой.

Для примера вскрытия портативного динамика приведем видео с разбором устройства от компании Билайн.

Читайте далее:

Блютуз колонка JBL Charge 3

Блютуз колонка Jbl Charge 2

Bluetooth колонка JBL Xtreme

Лучшие беспроводные блютуз колонки

Блютуз колонки большие: обзор и сравнение

Обзор колонки Бумбокс

Лучшие блютуз колонки Xiaomi

Обзор колонки Jbl Partybox 310

Лучшие беспроводные колонки Маршал

Виды неисправностей

Поскольку большинство пользователей газовых колонок применяют в жилых домах и квартирах проточные нагреватели с открытыми камерами сгорания, то речь пойдет именно о таковых. Автоматизированные турбированные колонки с сетевым электропитанием и розжигом через гидрогенератор слишком сложны для корректирования, поэтому вмешиваться в технику подобного рода конструкции человеку, не имеющему в такой работе ни малейшего опыта, категорически не рекомендуется.

На сегодняшний день наиболее частыми проблемами, с которыми приходится столкнуться обладателям газовых колонок, являются следующие:

характерный газовый запах в квартире, исходящий из газовой установки;
неполадки с пуском и розжигом основной горелки;
самопроизвольное отключение нагревателя непосредственно во время работы;
всевозможные подтекания и протечки.

Если вы почувствовали резкий запах газа, стоит незамедлительно перекрыть соответствующий кран, распахнуть окна и сообщить об этом в аварийную службу. Вы поясните оператору характер возникшей проблемы, а он, в свою очередь, исходя из предоставленной вами информации, определит, нужно ли прислать к вам бригаду сиюминутно, или же направить к вам специалиста в порядке очереди. Здесь без вариантов, самостоятельно пытаться устранить утечку метана строго воспрещено.

Как разобрать JBL Xtreme

Разбирают JBL Xtreme похожим на Charge 3 образом:

снизу подденьте две защелки, под которыми открутите два болта, удерживающие декоративную защиту;
сняв кожух, открутите нижнюю часть. Она закреплена на 3 болта, скрытых под молнией. После их удаления подденьте ее с помощью шпателя;
далее откроется доступ к подставке, прикрученной на 8 болтов

Открутите их и осторожно поднимите защиту, поскольку она держится на рычаге, к которому закреплен шлейф индикации заряда. Раскрутите оставшиеся 2 винта и снимите подставку;
чтобы обесточить батарею, открутите правый динамик и отключите от него клеммы

Под ним будет находиться шлейф аккумулятора. Отсоедините его и выньте АКБ.

Китайский аналог повторяет структуру как у Charge 3 и 4.

Частые проблемы JBL

Несмотря на надежность, портативные колонки jbl временами выходят из строя. Как правило, виной тому неправильные условия использования, но иногда у колонки обнаруживают заводской брак. Решением в 65 процентах случаев станет обращение в специализированный сервис по починке и диагностике нарушений работы колонки. Не всегда поход к мастеру экономически целесообразен.
