Внутреннее устройство
Перед тем как начать разборку аппарата неплохо будет узнать, что внутри и из чего он вообще состоит. В принципе это довольно простой аппарат и основных элементов в нем не так уж и много. Любой фен состоит из:
- Электрического шнура;
- Выключателя/переключателя режимов;
- Моторчика;
- Крыльчатки;
- Нагревательного элемента;
Теперь хорошо видно, что аппарат устроен совсем просто. Самостоятельный ремонт вполне возможен. Ниже мы более подробно рассмотрим основные причины того, почему фен не работает и что можно сделать, чтобы их исправить.
Для этой нехитрой работы нужно заранее подготовить:
- Мультиметр;
- Отвёртку со сменными битами;
- Электропаяльник.
Ремонт фена
Если обнаружена неисправность шнура, то он подлежит замене. Целостность шнура можно проверить мультиметром. Включите ваш мультиметр на измерение сопротивления, по очереди замерьте сопротивление жил шнура. Исправная жила покажет ноль, а сгоревшая бесконечное сопротивление.
Термопредохранитель — это цельный элемент. Он короткозамкнутый, при достижении критической температуры просто перегорает. Это тоже можно проверить мультиметром, если такой дефект присутствует, то предохранитель нужно заменить. В этом случае вам понадобится паяльник и новый предохранитель.
Неисправность может крыться и в термовыключателе. Биметаллическая пластина — основа этого прибора, из-за высокой температуры может потерять свои свойства и перестать работать. Тогда такой выключатель тоже подлежит замене, так как восстановить его не удастся.
Еще одной причиной для ремонта может послужить выгорание нагревательного элемента. Это чаще всего случается с феном «Скарлет» (как разобрать его и отремонтировать, можно узнать из статьи). Выгорание спирали может произойти по двум причинам: несрабатывание защиты и большой срок службы. В таком случае нужно заменить спираль, предварительно восстановив защиту. Неработающий двигатель подлежит замене.
Заключительные советы
Ремонтирование профессиональных фенов отличается большей сложностью. Элементы конструкции часто дополняются плавными регуляторами и дополнительными опциями наподобие кнопки Care. Спирали изготавливаются из специальных сплавов, создающих при нагревании отрицательные ионы, благотворно влияющие на волосы. Методика остается прежней:
- шнур;
- выключатели и кнопки;
- очистка от пыли;
- спирали;
- мотор;
- визуальный контроль конденсаторов, резисторов.
Перед починкой желательно раздобыть принципиальную схему.
Промышленные модели мало чем отличаются от бытовых. Но сушить волосы не рекомендуется. Отличаются такие изделия повышенной стойкостью к пыли, ударам, вибрациям, влажности, прочим климатическим факторам. Домашняя реставрация промышленных фенов закончится не лучшим образом.
Электрорадиоизделия, применяющиеся в бытовых моделях, не подходят для эксплуатации в тяжелых условиях. Требования предъявляются к проводам, шнуру питания, мотору и спиралям.
Кратко конструкция
Фен состоит из мотора, вентилятора, нагревательных элементов, электрической схемы, заставляющей элементы работать согласованно. В зависимости от количества режимов, фирмы-изготовителя, элементная база, внешний вид, состав переключателей разные. Но ничего сложнее полупроводникового тиристора, внутри не окажется. Поэтому осуществим домашний ремонт фенов для волос своими руками.
Корпус держится на шурупах. Головки часто нестандартного образца. Это — плюсик, звездочка, вилы. Следовательно, в первую очередь перед исправлением фена позаботимся об инструменте, способном справиться с такой задачей. Благо, набор бит стоит сегодня 600 рублей.
Иногда створки корпуса дополнительно крепятся вместе специальными защелками. Это отдельная проблема: опытные мастера часто ломают пластмассу, отчаявшись справиться цивилизованными методами. Никаких премудростей нет, придумывают скрытые шурупы, спрятавшиеся под наклейками, пластмассовыми вставками, съемными крышечками регуляторов. Крепеж фиктивный. Полезные функции отсутствуют.
Мотор фена питается постоянным током 12, 24, 36 В. Для выпрямления сетевого напряжения используется диодный мост, в дешевых моделях — одиночный диод. Фильтрация гармоник питания проводится конденсатором, включенным параллельно обмоткам двигателя или входящим в состав более сложного фильтра. Индуктивности ввиду непомерной массы в фенах применяются редко. Поэтому знаний принципов сглаживания пульсаций RC-цепочками хватит, чтобы справиться с построением принципиальной схемы ремонтируемого фена. Иногда фильтрующим элементом используется одна спираль (индуктивность).
Выключатель фена одновременно замыкает цепь, через которую будут питаться спирали, запускает мотор. Дальнейшая схематика вмешательства определена сложностью:
- регулируются только скорость вращения или только температура;
- возможность по отдельности выбирать обогрев и интенсивность воздушного потока.
В большинстве моделей фенов параллельно стоит защита от включения нагревателей при бездействующем моторе. Уберегает спираль.
Опционально наличествующий термостат в виде специального сопротивления или другого чувствительного элемента. Опишем встречающиеся поломки у верных помощников прекрасной половины человечества.
Умелые руки: как разобрать фен Philips Salon Pro Ceramic
Фен Philips Salon Pro Ceramic: как разобрать в домашних условиях, не повредив детали.
Обычной причиной поломки является попадание волос в середину фена.
Сложность же его самостоятельного ремонта состоит в том, что не снимается верхний светлый кожух.
Извлечение пластикового кольца
Чтобы снять светлый кожух, необходимо предварительно извлечь пластиковое кольцо с выходного сопла — именно оно плотно удерживает кожух на корпусе.
Кольцо имеет четыре защелки, расположенных на расстоянии 10-15 мм от его верха. Чтобы их расщелкнуть, необходим инструмент типа небольшой плоской лопатки или скальпеля.
Лопатку поместить между кольцом и решеткой, продвинуть вниз и расстегнуть защелку.
Поворачивая корпус фена по кругу, расщелкнуть все четыре защелки и вытащить кольцо.
Кольцо сидит очень плотно, так что не исключено, что придется выбивать его с помощью молотка и шлицевой отвертки.
Естественно, делать это надо аккуратно.
Защелки плотно удерживают пластик
На внутренней поверхности светлого кожуха также есть защелки, очень маленькие и мощные.
Необходимо глубоко просунуть плоскую лопатку между кожухом и корпусом, чтобы образовался небольшой зазор. И сразу нужно потянуть кожух. Усилие при этом должно быть очень значительным.
Теперь нужно выкрутить все винтики, которые держат остальные детали фена. Всего винтов восемь: два в ручке, три под съемной частью входного сопла фена и еще три, которые держат корпус в его верхней части. Для выкручивания винтов, расположенных в ручке, нужна отвертка с треугольным сечением.
Если удалось разобрать фен до такого состояния, можно приступать к ремонту.
С помощью линейки и ножа…
Однако не всегда удается снять кольцо и кожух. Некоторые умельцы делают острым ножом продольный разрез под линейку по нижней поверхности, затем разводят разрезанные края и снимают.
<?php related_posts(); ?>
Конечно, такой способ используется, когда «терять нечего». Во время последующей сборки детали очень плотно соединяются и в месте разреза зазор не виден.
Типичные неисправности и их устранение
Частые причины неисправностей, с которыми можно справится своими руками.
Ваше устройство не подает никаких признаков жизни
Скорее всего, не подается питание на двигатель. Начинать поиск причин нужно с самого простого. В нашем случае нужно проверить есть ли в розетке напряжение. Сделать это можно индикаторной отверткой. Если с розеткой все в порядке, то принимаемся за сетевой шнур.
Внимательно осматриваем его на предмет изломов, оплывов и порезов. Самые проблемные места – у вилки и в месте соединения с корпусом. Если ничего не обнаружили, то придется разобрать корпус и проверить надежность контактов. Возможно шнур просто отвалился от двигателя и повторная пайка решит эту проблему.
Когда вы разберете фен, то возможно причина молчания сразу бросится вам в глаза. Внимательно осмотрите все контакты, вентилятор и нагревательный элемент.
Возьмите в руки плату модуля управления и проверьте ее на предмет трещин и сгоревших деталей. Найденную трещинку можно легко отремонтировать пайкой, а дорожку вновь покрыть припоем.
Если ничего не бросается в глаза, то продолжайте проверять шнур. Отсоедините его и прозвоните тестером. В случае обрыва, шнур меняют на новый.
Как проверить кнопку включение/выключение? Она еще бывает совмещена с переключателем режимов. Отсоедините от нее провода и напрямую замкните их. Если фен вновь начал дуть, то меняем кнопку на новую. Прежде чем отсоединить провода, советуем их сфотографировать. Это поможет при обратном подключении.
Таким же способом можно проверить термостат. Соедините провода без него.
Гонит только холодный воздух
Оборванная спираль – это первое, что бросается в глаза при вскрытии внутренностей корпуса. Способы устранения поломки:
- Полностью заменить нагревательный элемент на новый.
- Засунуть места обрыва в тонкую медную или латунную трубку и тщательно обжать.
- Скрепить концы при помощи зажимного контакта.
- Просто накинуть витые концы, один на другой.
- Скрутить их вместе.
По первому пункту. Где взять новую спираль? Можно купить готовую. Взять из старого фена, если он остался. Можно самому намотать ее из нихромовой проволоки.
Ремонт из второго пункта получается надежным, если под рукой есть кусочек нужной трубки.
Не уступает по качеству и третий способ. В пластине, из которой состоит каркас нагревательного элемента, высверливаем отверстие под маленький болтик или винтик. Закрепляем обрывы на болте между двух шайб. И плотно закручиваем гайку.
Четвертый и пятый способы — временные. Место такого соединения перегорит в скором времени из-за повышенного сопротивления.
Вентилятор работает с заеданиями или не крутится вовсе
Это может быть по двум причинам:
- На крыльчатку намотались волосы.
- Забился воздуховод.
Добравшись до вентилятора, снимите крыльчатку и очистите ее от волос. В моделе может стоять фильтр. Снимите его и почистите.
Неполадки с электродвигателем
Если вы почувствовали неприятный запах горения от своего устройства, то это самая огорчительная из поломок. Значит причина простоя в сгоревших обмотках. В домашних условиях можно заменить мотор на новый. Заниматься его ремонтом нужно в мастерской. Но и там, скорее всего, предложат его заменить.
Если ваше устройство начало время от времени искрить, то можно на какое-то время устранить такую неполадку. Полностью разберите двигатель и зачистите поверхность под щетками. Чтоб улучшить контакт, протрите эти места спиртом. Заодно можете смазать вал двигателя.
Есть мнение, что профессиональные устройства мало чем отличаются от бытовых. И если вы справились с ремонтом домашнего фена для волос своими руками, то так же легко сможете починить парикмахерское оборудование. Мастера по ремонту не советуют ремонтировать такие вещи на дому.
Мы постарались разобрать все основные причины поломок бытового фена для волос. И если возникают хоть какие-то неясности, то это прямой путь в сервисную мастерскую. В начале разговора с мастером узнайте стоимость ремонта. Может дешевле выйдет купить новый.
Конструкция фена для волос
В каждом фене имеется двигатель, оснащённый крыльчаткой и нагревательным элементом. Функциональность крыльчатки заключается в засасывании воздуха с тыльной стороны прибора. Воздух проникает через нагреватель и выпускается горячим из передней стороны. Кроме того, фен оснащён бегунком переключения режимов и элементами, защищающими нагреватель от перегревания.

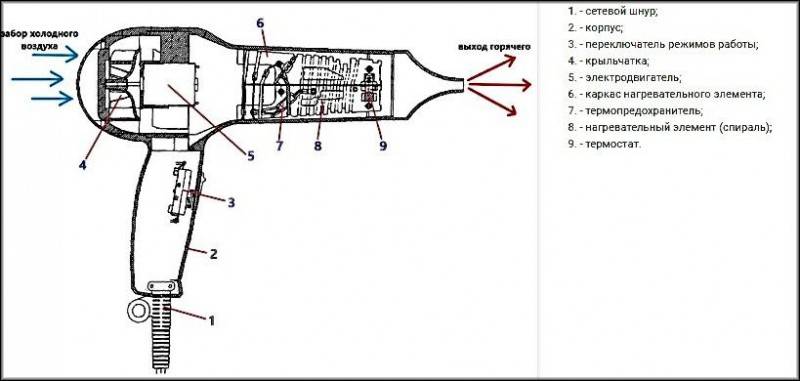

1 — крыльчатка; 2 — электродвигатель; 3 — нагреватель; 4 — термозащита; 5 — переключатель режимов; 6 — кабель питания
Основой вентилятора устройства является электрический двигатель постоянного тока коллекторного типа. У различных моделей его напряжение может быть 12, 18, 24 и 36 вольт. Также для некоторых моделей предусмотрен электродвигатель, работающий с переменным напряжением 220 вольт. Питается двигатель посредством работы отдельной спирали. Постоянное напряжение даёт диодный мост, закреплённый на выводы электродвигателя.
Нагреватель фена, а конкретно — его каркас, представляет собой пластины из негорючего материала, которые не проводят ток. На нём расположена нихромовая спираль. Количество её участков зависит от того, на сколько режимов работы рассчитан прибор.
Спираль намотана на термостойкий каркас
Горячему нагревателю необходимо постоянное охлаждение за счёт воздуха, проходящего потоком сквозь фен. При перегреве спираль может сгореть. Поэтому конструкция фена учитывает самостоятельное отключение при достижении критической температуры, которое обеспечивается термостатом. Это пара замкнутых друг на друга контактов, помещённых на биметаллическую платформу. Термостат расположен на нагревателе рядом с выходным отверстием, поэтому во время работы он постоянно обдувается выходящим горячим воздухом. В случае превышения допустимого нагрева происходит разъединение контактов на биметаллической платформе и нагрев останавливается. Спустя некоторое время термостат охлаждается, а цепь замыкается заново.
Термостат выделен красным кругом
Некоторые модели для защиты дополнительно оснащены одноразовым термопредохранителем. Он перегорает в случае превышения оптимальной температуры и нуждается после этого в замене.
Если термопредохранитель перегорает при превышении оптимальной температуры, его нужно заменить
Как правило, почти у всех фенов практически одинаковая схема:
- Нагреватель состоит из трёх спиралей: Н1, Н2 и Н3. Первая спираль подаёт на двигатель питание, две другие обеспечивают нагрев.
- В положении «вверх» SW1 схема не получает питания. В положении <<1>> фен работает на минимальной мощности: питание подаётся через диод VD5, который отсекает одну полуволну переменного напряжения, включена только одна нагревательная спираль Н2 (не на полную мощность), мотор вращается на низких оборотах.
- В положении <<2>> фен работает на средней мощности: диод VD5 закорочен, в схему поступают обе полуволны переменного напряжения, спираль Н2 работает на полную мощность, мотор вращается на номинальных оборотах.
- В положении <<3>> фен работает на максимально возможной мощности, так как подключается спираль Н3. При нажатии кнопки <<cool>> нагревательные спирали Н2, Н3 отключаются, а мотор продолжает работать.
Диоды VD1-VD4 представляют собой двухполупериодный выпрямитель. Катушки индуктивности L1, L2 и конденсаторы С2, С3 снижают уровень помех, которые неизбежно возникают при работе коллекторного электродвигателя. F1, F2 — это термопредохранитель и термостат.
Разборка фена
Как правило, корпуса фенов выполнены из пластика, которые скреплены саморезами. Нужно выкрутить их фигурной отверткой. Дальше нужно раздвинуть половинки корпуса, вывести защелки из зацепления
Защелки очень хрупкие и важно действовать с осторожностью, чтобы не сломать их. Особенно, если вы хотите разобрать фен Rowenta. Как это сделать правильно? Главное выкрутить все саморезы
Случается, что в фенах, в зависимости от их конструкции, применяются скрытые саморезы. Они могут находиться под наклейками или логотипами производителя. Если их не выкрутить, то при дальнейшей разборке у вас есть все шансы сломать защелки
Как это сделать правильно? Главное выкрутить все саморезы. Случается, что в фенах, в зависимости от их конструкции, применяются скрытые саморезы. Они могут находиться под наклейками или логотипами производителя. Если их не выкрутить, то при дальнейшей разборке у вас есть все шансы сломать защелки.
Есть еще одна особенность, если вы не знаете, как разобрать щетку фена, — такие приборы состоят из нескольких частей и имеют вращающуюся головку. При разборке такого устройства нужно внимательно запоминать, в каком порядке, и как крепятся детали друг к другу
Это очень важно и необходимо для последующей правильной сборки фена
Руководство по использованию отпаривателя для одежды
После подготовки прибора можно сразу приступать к эксплуатации. Большинство моделей предназначены для вертикальной глажки, поэтому пользоваться ими нужно стоя, держа утюжок параллельно изделию. Для каждого типа ткани предусмотрена своя температура, поэтому для деликатного материала и шерстиужно устанавливать разные режимы.
Как только индикатор покажет, что вода закипела, можно приступать к работе. Есть несколько простых правил, как пользоваться отпаривателем:
- повесьте изделие на вешалку;
- движением сверху вниз обработайте поверхность 1-2 раза, в зависимости от степени помятости материала;
- придерживайте низ вещи, немного распрямляя ткань, избегая попадания пара на руки.
Гладить одежду можно как с лицевой, так и с изнаночной стороны. Прежде чем испытать прибор на платье или блузке, потренируйтесь на старой вещи, чтобы понять принцип работы техники.
Пошаговая инструкция
Устройство блендера достаточно простое, не требует глубоких знаний в технике. Представим, как разобрать блендер philips на примере нескольких моделей.
HR-1363
Чтобы разобрать блендер Philips 600 watt, разберите насадку. Часто производители склеивают пластмассовые детали при помощи термической обработки и последующей насадки их друг на друга. Поэтому для рассоединения деталей вам понадобится термопистолет.
Убрав все верхние детали, найдете внутри пластмассовую шестерню, которая часто ломается. Ее можно заменить или попытаться восстановить.
Разобрать блендер Philips 600 watt не составит большого труда, однако, если вы разбираете прибор впервые, рекомендуют фотографировать каждый этап разбора, чтобы не возникло проблем со сборкой.
HR-1372
Чтобы разобрать блендер Philips 700 watt, снимите внешнюю (верхнюю) и нижнюю муфты отверткой, выньте редуктор из крышки. Некоторые детали могут быть спаяны друг с другом, поэтому может понадобиться дополнительный инструмент для разбора.
Приборы 600-700 ватт являются не слишком мощными, поэтому для работы им требуется больше времени, соответственно больше нагрузки идет на двигатель, в основном он и выходит из строя у таких моделей.
hr7768
Рассмотрим комбайн Philips hr 7768, как разобрать модель и выявить причину неполадки Для получения доступа к внутренним деталям, нужно снять верхнюю крышку моторного отсека (саморезы под заглушками), снять переключатель режима работы. Далее открутите болты на верхней и нижней крышках отсека, аккуратно отсоедините детали друг от друга. Чаще всего, проблема возникает именно в двигателе.
Ремонт
Рассмотрим, как отремонтировать фен для волос Babyliss, Bosh, Remington и остальных торговых марок в домашних условиях:
Главное, что необходимо произвести, — это очистить вентилятор, а также вал двигателя от попавших на них волос. Их собирается там достаточно большое количество даже спустя несколько недель или месяцев активного использования. Для этого необходимо снять заднюю верхнюю панель, а затем разрезать волосы, после этого просто удалить при помощи пинцета или пальцев. о
- Если фен не включается, то сразу же надо проверить кабель питания. Как правило, он переламывается у самого основания, потому как в процессе использования фен множество раз вращается в разнообразные стороны по своим осям. Если с проводом все нормально, то проверьте контакты на самой спирали. Их вполне может быть 2, 3 и даже 4. Когда устройство ударяется или падает, они иногда отпаиваются, вследствие чего питание двигателя прекращается.
- Когда поломка связана с вентилятором, отремонтировать устройство невероятно просто. Первым делом проверьте, целы ли лопасти. Само собой от их состояния работоспособность не слишком сильно измениться, но если замечены зазубрины или трещины, то лучше сразу же заменить пропеллер. После пропеллера осмотрите вал. Случается так, что в носик фена попадают мелкие детали либо же другой мусор, который блокируют вал, вследствие чего он начинает медленно вращаться.
