Как разобрать двигатель пылесоса в домашних условиях?

Что делать, если он не включается?

Время от времени бывают ситуации, когда пылесос вообще не хочет включаться. Следует ли в этом случае осуществлять разборку устройства? Не во всех случаях. Дело в том, что причины такой ситуации могут быть разными. Например, пылесос не активируется, он не ломался ранее, но активации техники при нажатии клавиши включения не происходит. Причиной могут являться проблемы именно с электропитанием. То есть могла элементарно сломаться розетка или электрический провод, который отвечает за подачу питания.

Следует очень внимательно осмотреть все элементы электроцепи. Обычно неполадки, которые есть, можно найти прямо у вилки, которая вставляется в розетку. По причине того, что шнур, отвечающий за подачу электрического питания именно у такого устройства, как пылесос, довольно подвижен, то он отличается повышенной уязвимостью и довольно часто на нем при работе могут образовываться деформированные места.

Если же пылесос работает, но обороты никак не получается отрегулировать, то это примерно такая же проблема. Но в данном случае, скорее всего, речь идет о пропаже контакта.

Немного про электронику

На фирменных, дорогих электродвигателях устанавливают термопредохранители, чтобы пылесос не устроил пожар. При сильной нагрузке, например, при заклинивании подшипника, начинается сильных нагрев мотора. Это может привести к пожару, но термопредохранитель размыкает сеть, останавливая вращение и перегрев.

Напоследок расскажем, во что именно не стоит лезть. Электроника в пылесосе сводится в основном к питанию двигателя, который может быть подсоединен к сети обычными клеммами через кнопку включения. В некоторых моделях есть контроль мощности (переключатель или диммер на корпусе), включающий дополнительный регулировочный резистор переменного сопротивления — он ограничивает ток, потребляемый двигателем. Возможно также присутствие электронного датчика наполнения, датчики контроля вращения (энкодеры), подсветки кнопки питания и других опций.

Какие запчасти выбрать

Состав деталей и точность формы, которые поддерживают некоторые производители, чрезвычайно трудно повторить. Вполне возможно, что некачественная подделка нанесет вред пылесосу.

Была ли полезна статья?

ДаНет

Сломанный пылесос, как и любая другая техника, которую люди покупают нечасто, иногда может стать причиной для плохого настроения. Но что может быть лучше, чем понимание того, как именно устроен бытовой «помощник», для чего нужна каждая его деталь и как починить каждую из них? Информация, приведенная в этой статье, поможет любому хозяину справиться с проблемой уверенно и легко.

Как разобрать двигатель пылесоса

Наличие посторонних шумов, треска или искр при включении пылесоса говорит о срочной необходимости ремонта. Прежде всего снимают корпусные пластиковые детали для получения доступа к мотору неисправного агрегата.

ВНИМАНИЕ! При разборке пластмассового корпуса нельзя применять больших усилий нажатия на элементы соединений. Ломаются они быстро, а восстановить их очень сложно

Инструменты и расходные материалы

Каждый мастер имеет индивидуальный подход к выполнению слесарных работ и, соответственно, приспособления для выполнения поставленной задачи могут отличаться. Но, разборку электрического двигателя, желательно делать с использованием следующих инструментов:

тисков небольшого размера;
напильника;
набора отвёрток;
ножовки;
плоскогубцев;
нескольких деревянных брусков;
набора гаечных ключей.

Этапы разборки

После снятия пластмассовых панелей корпуса пылесоса получаем доступ к двигателю и приступаем к разборке.

Сначала отключают электрические контакты от клемм мотора.
Затем, с помощью тонкой отвёртки, выкручивают винты, пружинные зажимы контактных щёток и щёткодержателей. После этого, снимают защитный кожух крыльчатки, слегка постукивая молотком по наружным поверхностям корпуса. Чтобы не повредить корпус, удары молотком лучше делать через деревянный брусок.

ВАЖНО! Некоторые модели имеют завальцованную защиту крыльчатки, для снятия которой требуется отогнуть загнутые элементы кожуха, а затем снять кожух. Далее раскручивают гайку крыльчатки

Это самый сложный и ответственный момент разборки двигателя. Рассмотрим применяемые варианты фиксации оси, на которой расположена гайка:

Далее раскручивают гайку крыльчатки. Это самый сложный и ответственный момент разборки двигателя. Рассмотрим применяемые варианты фиксации оси, на которой расположена гайка:

Расклинивание пространства между статором и ротором. Такой метод часто применяют «домашние умельцы». Отвёртку подходящего размера вставляют в полость между вращающимися элементами мотора и расклинивают их. Простота такого способа часто плачевно сказывается на дальнейшей работе мотора, т. к. повреждается поверхность статора или ротора.
Зажим в тисках. Для правильности использования метода, изготавливают деревянные бруски, которые размещают в полостях щёткодержателей. Применив среднее усилие, деревянные палочки вместе с мотором сжимают в тисках до фиксации оси ротора.
Конструктивные особенности некоторых моделей пылесосов позволяют сделать пропил на торцевой поверхности вала якоря. Если ось выступает за пределы гайки на 1 см или более, то рационально будет применение такого метода. Рез на оси якоря необходимо делать при закреплённом статоре ножовкой по металлу или болгаркой.

Распил иногда выполняют на валу и гайке одновременно. Но при этом тело гайки нельзя надпиливать, более чем на 30% толщины.

ВАЖНО! После выполнения реза требуется удалить всю стружку, чтобы она не могла попасть на вращающиеся элементы электродвигателя. Оставшиеся частицы металла могут стать причиной короткого замыкания

Ещё один метод фиксации ротора – применение удавки. Проволоку на медной основе, капроновую верёвку или жёсткий шнур используют для обездвиживания оси якоря. Для этого необходимо выбранный материал сложить вдвое и просунуть в статорные проёмы для доступа к ротору. Обвить наружную поверхность якоря, вывести фиксирующий шнур в то отверстие, которое и заводили. Затем его нужно продеть сквозь самого себя и жёстко зафиксировать ротор. Такой метод весьма безопасен, но, не всегда эффективен. Гайка может не раскрутиться при использовании такого метода, потому что трение между якорем и шнуром не позволяет сорвать усилие затяжки.

После выбора доступного метода фиксации роторного вала, раскручивают гайку и снимают крыльчатку статора.

ВАЖНО! В отличие от обычной резьбы, на валу якоря применяется правая резьба, поэтому раскручивать нужно по часовой стрелке

Открывшуюся для доступа пластину крепления верхнего подшипника якоря, выкручивают соответствующей отвёрткой, чаще – крестовой. Для выхода пластины из пазов, её поддевают плоской отвёрткой и постепенно вытаскивают.
После отделения пластины на 1–2 сантиметра, её фиксируют на опоре. В качестве последней, используют деревянные бруски, которые устанавливают между пластиной и корпусом статора. Теперь выбивают якорь с подшипником из пластины. Для этого используют молоток с деревянным бруском, чтобы сохранить целостность резьбы, по которой наносят удары. Когда подшипник якоря освободится от крепления в пластине, вытаскивают ротор.

Двигатель пылесоса разобран. После этого осматривают все узлы и выявляют причину разборки пылесоса.

Устройство двигателя пылесоса

На пылесосе стоит обычный электродвигатель переменного тока, работающий от 220 вольт. Состоит из статора, прикрепленного жестко к корпусу, и ротора, который вращается относительно него и преобразует электрическую энергию (ток из розетки) в механическую. Эта энергия вращает вал двигателя и заставляет работать подключенный механизм, всасывающий воздух.

Ротор вращается благодаря электромагнитной индукции, которая возникает под действием переменного тока в обмотках. Рабочий механизм состоит из крыльчатки, которая при вращении создает поток воздуха, направленный в фильтрующую систему агрегата.

С обычным мешком

Обычный мешок пропускает воздух, но задерживает и накапливает в себе накопившуюся пыль и грязь — то есть является и пылесборником, и фильтром (возможно, даже единственным в модели). Это наиболее распространенная технология очистки воздуха — её можно встретить и в дешевых моделях, и в приборах для профессиональных уборщиков. Именно устройства с мешком одними из первых начали производить для бытового использования.

Система «циклон»

Пылесосы такой системы называются «циклон», потому что при всасывании воздуха создают небольшое завихрение-«циклон». Поток воздуха отбрасывает частицы пыли и мусора на стенки цилиндрического пылесборника, а чистый воздух выходит через центральное отверстие. Затем воздух проходит дополнительную очистку через обычный бумажный фильтр или специальный сменный фильтр HEPA, установленный на задней части в виде кассеты. Пыль и грязь при этом накапливаются в самой циклонной камере. Когда она наполняется и перестает выполнять свои функции, то ее легко вытащить и опорожнить в мусорное ведро.

В каком порядке разбирать электродвигатель пылесоса

В первую очередь стоит подготовить двигатель к тому, чтобы открутить гайку. Для этого выкрутите щетки, расположенные на задней части мотора и снимите кожух, который закрывает крыльчатку, установленную в передней части.

В некоторых электрических двигателях кожух сидит слишком крепко и для того, чтобы его снять, сначала необходимо с помощью плоскогубцев немножко отогнуть края. Сделать это нужно по всей окружности и только потом, воспользовавшись отверткой, можно будет подцепить кожух и полностью его снять с двигателя.

Для откручивания гайки важно правильно застопорить ротор. Сделать это нужно так, чтобы и обмотка, и якорь остались без каких-либо повреждений

(Якорь находится в задней части электродвигателя). Постарайтесь максимально плотно зажать гайку с двух сторон корпуса через отверстия, в которые вставляются щетки.

В данные отверстия легко можно вставить брусочки из дерева небольшого размера. После того, как брусочки будут вставлены, нужно с помощью слесарных тисков прижать их максимально плотно непосредственно к якорю.

Использование брусков для фиксации гайки

Для того, чтобы зафиксировать гайку, отлично подойдут бруски, которые имеют длину 4 сантиметра, а ширину примерно 1 сантиметр. Размер брусков нужно подогнать с учетом того, какие именно отверстия в двигателе вашего пылесоса. Они должны без проблем пролезать в отверстия для щеток и при этом впираться в якорь. В то же время концы брусков должны немного выходить наружу и иметь определенный запас. Это нужно для зажатия их тисками. Чтобы деревянные брусочки сжимали ротор и при этом не соскальзывали с него, их концы предварительно подпиливаются подготовленным напильником круглой формы.

Подготовка брусков для зажатия гайки

Когда бруски будут полностью подготовленные, вставьте их в отверстия на электрическом двигателе. Выпиленные концы должны находиться внутри. Затем плотно прижмите их непосредственно к якорю с помощью слесарных тисков. Это позволит зафиксировать якорь, чтобы он не прокручивался в то время, когда вы будете откручивать гайку на другом конце ротора.

Фиксация брусков с помощью слесарных тисков

После того, как ротор электрического двигателя будет надежно застопорен, можно будет воспользоваться гаечным ключом с подходящей в данном случае торцевой насадкой. Благодаря этому вы сможете без проблем выкрутить маленькую гайку, которая доставляет всем мастерам огромное количество хлопот.

Когда гайка будет снята, другие детали, из которых состоит электрический двигатель пылесоса, снимутся без особых проблем. Для их снятия достаточно воспользоваться самыми простыми отвертками. Когда мотор электрического типа будет разобран, то можно разобраться, что же именно спровоцировало появление странного шума во время его работы.

Электродвигатель пылесоса в разобранном виде

Типичные поломки пылесосов

Основные причины, по которым пылесосы перестают корректно функционировать — это износ, неправильное использование и перебои с напряжением. В таблице ниже собраны самые частые неисправности и признаки, по которым их можно выявить.

Проблема	Признаки	Причина
Ослабление или отказ функции всасывания мусора	Нарастающий гул, которого не было раньше	Переполнен мешок или контейнер для мусора, засор в шланге или внутренней полости устройства, деформация прокладки или уплотнителя, отсутствие герметичного соединения шланга и корпуса, износ уплотнительного кольца, смещение щеточного валика
Остановка двигателя	Запах горения и последующая остановка работы устройства	Износ, неправильная эксплуатация, перебои в электросети
Отсутствие питания	Пылесос не включается	Неисправность шнура или места его соединения с корпусом, повреждение внутренней проводки, активизация защитного режима из-за перегрева, выход из строя электродвигателя
Проблемы с зарядкой	Быстро разряжающийся аккумулятор	Уменьшение емкости питания вследствие заводского брака или некачественной сборки, перебой в электросети
Застревание шнура	Фиксация шнура в одном положении	Неисправность намоточного барабана (чаще всего деформация пружины) или механизма автосмотки
Неисправность индикатора пылесборника	Индикатор не отражает заполнение мешка	Стопор поршневой системы, повреждение пружины индикатора

Если модель обладает аквафильтром или помпой и именно они вышли из строя, диагностировать такую проблему будет легко, ведь жидкость перестанет поступать.

Также стоит отметить, что наиболее современные модели Bosch обладают механизмом автоматической диагностики неисправностей. Они сами «подскажут» в чем проблема, если будет потеряна функциональность какой-то части устройства.

Профилактика поломок пылесоса

Для увеличения срока эксплуатации техники следует осуществлять правильный уход за ней. Регулярная профилактика неисправностей обеспечивает качественную и бесперебойную работу агрегата, а также предотвращает возникновение внезапных поломок или сбоев при использовании.

Периодический визуальный осмотр прибора позволит выявить изношенные детали и узлы, вовремя их заменить. Своевременная замена запчастей необходима для того, чтобы избежать более серьезных поломок других деталей.

Профилактический уход за двигателем

Уход за электромотором и ранняя диагностика неисправностей предупреждает возможные сбои в работе техники.

Рекомендуется один раз в 1-2 года осуществлять разборку двигателя, смазывать его, менять прокладки, уплотнительные резинки, прочищать фильтры, а также менять подшипники при их износе

Разборку пылесоса следует осуществлять в таком порядке:

вынуть мусорный контейнер или мешок, фильтрующий элемент;
открутить крышку корпуса;
очистить все детали и механизмы от слоя пыли;
раскрутить болты и отсоединить двигатель;
разобрать его на детали, промыть, смазать, проверить состояние обмотки, щеточно-коллекторного узла, подшипников;
при необходимости заменить изношенные детали;
почистить НЕРА-фильтр.

Далее необходимо собрать прибор в обратной последовательности.

Общие рекомендации по уходу за агрегатом

Поскольку основная функция пылесоса – очищать помещение от пыли, его нужно регулярно освобождать от накопившегося мусора.

Чтобы предотвратить перегрев и поломки узлов, механизмов устройства, рекомендуется:

после каждой уборки проверять чистоту фильтров, а при необходимости очищать их;
своевременно опустошать пылевой мешок, контейнер для мусора;
хранить технику в сухом помещении, предотвращая попадание воды на двигатель и внутренние детали;
не допускать попадание острых предметов, которые могут повредить важные узлы прибора;
соблюдать режим работы агрегата и не перегревать его.

Если же проблемы с устройством все-таки возникли, следуйте вышеуказанным основным рекомендациям по устранению поломок пылесоса.

Фильтры

Прежде чем разобрать корпус, стоит проверить все фильтры в пылесосе. Именно их засорение приводит к снижению мощности техники, автоматическому отключению или даже перегоранию.

Очистить поролоновые фильтрующие прокладки просто, достаточно промыть их под проточной водой и просушить естественным способом. При накоплении большого количества пыли на бумажном фильтре рекомендуется произвести его замену.

На некоторые пылесосы приобрести фильтры НЕРА очень сложно ввиду обновления ассортимента новыми моделями. Отчаиваться не стоит, очистное устройство легко смастерить своими руками. За основу берутся:

• корпус старого фильтра (в виде рамки);

Для начала нужно удалить бумажную гармошку из рамки, которую нужно хорошенько помыть, просушить и обработать поверхности раствором на основе спирта (с целью обезжиривания).

Заключительная часть

Часто владельцы выбрасывают на помойку отказавший пылесос, даже не пытаясь выяснить, что с ним произошло. При этом, в подавляющем большинстве случаев такая техника подлежит восстановлению, причём совершенно без финансовых вложений. Радует одно, всё чаще подобные агрегаты стали выкладываться в региональных группах социальных сетей с пометкой «отдам даром». Ведь лучше дать оборудованию шанс на вторую жизнь, чем попросту выбросить его на свалку. При уровнях зарплат в России для многих подобная ремонтная техника остаётся единственным шансом облегчить свою жизнь, добавив в неё комфорта.

ФОТО: youtube.com

ФОТО: Ишморада Султанова

Редакция Homius приглашает домашних мастеров и умельцев стать соавторами рубрики «Истории». Полезные рассказы от первого лица будут опубликованы на страницах нашего онлайн-журнала.

ИСТОРИИСпи, моя радость: мастер-класс по изготовлению игрушки-пижамницы

ИСТОРИИКак сделать самому экономный и эффективный инфракрасный обогреватель

Подготовительный этап разборки пылесоса Samsung

Заприметить неприятность можно в том случае, если какое-то время пользуетесь техникой. Вы знаете, какой звук свойственный вашему самсунгу и мельчайшие изменения в нем или в работе прибора, будут вам заметны.

Поломка многих деталей будет нести за собой финансовые проблемы.

Сломанный движок в пылесосе заметен по: прерывистым звукам, выбрасывает пыль, пахнет горелым. Если нет возможности отдать мастеру, тогда разборка пылесоса самсунг 1800 w своими руками видео и фото будут помощниками.

Какие инструменты понадобятся

Необходимо почистить мешок от пыли или сменить его? Специальных приспособлений и навыков не нужно. Они нужны в случаях проблем с двигателем, проводами, элементами платы. Ими станут:

напильник;
шило;
плоскогубцы;
наждачная бумага;
тиски;
нож строительный;
запасные разъемы и проводки.

Используйте инструменты для разборки пылесоса.

В случаях замены мелких деталей много потратиться не придется

А вот для замены большой и дорогой комплектующей можно обращать внимание на альтернативу. С условием хорошего материала, из которого он сделан

Диагностика неисправностей

Не всегда сразу можно понять, что пылесос поломался. Например, он сильно гудит, но продолжает работать и выполнять свои функции, по причине чего многие и не думают, что устройство сломалось. А это уже поломка, которая просто приведет через некоторое время к выходу устройства из строя. Конечно, неполадок может быть довольно большое количество, но обычно причиной поломки пылесоса является мотор. Подобная поломка характерна практически для любого бренда и любой модели, вне зависимости от компании, которая произвела технику. По ряду моментов и тонкостям работы пылесоса можно диагностировать поломку и попробовать своими руками выполнить ремонт рассматриваемой техники:

первым звоночком некорректной работы мотора будет то, что он громко работает и то, что во время эксплуатации появляется над устройством облако из пыли;
если пылесос плохо всасывает пыль или же не тянет совершенно, то это может быть свидетельством неполадок со шлангом;
еще одним признаком нарушения герметичности шланга будет тихая работа устройства, причем суть проблемы может быть не в деформации самой гофры, а в неполадках принимающей щетки;
если скорость всасывания невелика, то причиной снижения скорости работы может оказаться неполадка, связанная с поломкой подшипников, причем время от времени устройство будет восстанавливать работу в обычном режиме;
если устройство сильно шумит, то с высокой долей вероятности поломался мотор, в ряде случаев наличие неполадки в моторе будет напрямую влиять на возможность засасывания воздушных масс.

Конечно, различных неполадок существует большое множество, у какой-то одной проблемы может быть несколько причин, но вышеприведенные ситуации позволяют быстро диагностировать наличие поломки и начать что-то делать.

Ремонт пылесоса своими руками. Замена двигателя в пылесосе Самсунг

Пылесос фирмы SAMSUNG SC 8854 был куплен нами пять лет назад. И все это время он служил нам безукоризненно. Но в последнее время при работе пылесоса стало наблюдаться какое то бренчание. Потом он вообще встал. После недолгих манипуляций, а то есть вкл-выкл, покрутили- постучали, он ожил. Но не надолго. При следующей его работе он опять встал, и из него заструился дымок с едким запахом изоляции. Все, пылесос вышел из строя, а вернее сказать: его эл. двигатель.

После не долгих размышлений было принято решение купить новый эл. двигатель для пылесоса Самсунг. И произвести ремонт пылесоса своими руками. И вот возникает вопрос: Как разобрать этот пылесос. На самом деле нечего сложного в этом нет.

Первым что надо сделать, это снять контейнер для сбора пыли и задний фильтр. Затем снять колеса пылесоса. Что бы это сделать, потребуется поддеть чем-нибудь острым (например шилом) декоративный колпачок, который закрывает крепление колеса. А креплением является обыкновенный шуруп, который откручивается крестовой отверткой.

Колеса сняли можно приступать к разборке корпуса пылесоса.

Корпус состоит из двух половинок, чтобы их разъединить откручиваем пять шурупов. Четыре из которых находятся под контейнером для сбора пыли. А пятый спрятан в углублении куда ставится телескопическая штанга пылесоса Самсунг.

Так же в районе расположения колес имеются защелки, который отстегиваются плоской отверткой. После того как открутили все шурупы и расстегнули защелки, снимаем верхнюю крышку.

Под ней увидите плату управления эл. мотора пылесоса, которая расположена на боксе или контейнере (не знаю как правильно это называется) в котором спрятан мотор. Крышка этого контейнера крепиться четырьмя шурупами под крестовую отвертку. Плату управления снимать не надо, достаточно отсоединить провода. Клеммы на проводах и плате окрашены каждый в свой цвет, поэтому при сборке вы их не перепутаете.

Сняв крышку этого контейнера вы увидите еще один, его я назову «киндер сюрприз», в нем и находится эл. мотор. А система упаковки двигателя напоминает «матрешку». Крышка «киндера» крепиться четырьмя шурупами. Хочу отметить что все шурупы кроме крепления колес, одинаковые.

Под так называемым «киндер сюрпризом» я обнаружил шарики и искореженную шайбу (это был сепаратор, который удерживал шарики между двумя обоймами подшипника) . В результате этой поломки, ротор мотора перекосило, он замкнул и сгорел. Вывод- его нужно ремонтировать или заменить.

Ремонт двигателя пылесоса своими руками, очень хлопотное и долгое занятие. И не каждый сможет это сделать. Поэтому было принято решение, купить новый. В наше время купить эл. двигатель для пылесоса Самсунг не составляет труда, в интернете очень много таких предложений. Главное не торопиться с выбором. Многие моторы уже не производятся, а те остатки которые еще имеются на складах магазинов, стоят очень много денег. Так в моем случае и получилось.

Но я нашел универсальный и почти в два раза дешевле. Главное чтобы подходил по диаметру крыльчатки и высоте, а так же расположение и форма отверстий которые расположены на крышке корпуса мотора. Они (отверстия) предназначены для удержания мотора от прокручивания в контейнере «киндер сюрприз». *

Мотор для пылесоса SAMSUNG куплен. При визуальном сравнении двух моторов видно что они отличаются эл. мотором и отверстиями, про которые писал выше*. Так же на новом моторе отсутствуют отверстия под крепление терма датчика, который отвечает за перегрев двигателя пылесоса. Что бы не высверливать отверстия под крепление датчика, я немного поколхозил. Прикрутил его к корпусу эл. двигателя пылесоса SAMSUNG медной проволокой.

На этом замена двигателя пылесоса может быть закончена, осталось собрать пылесос в обратной последовательности.. Будьте внимательны, следите что бы все крышки прилегали плотно. А то будет подсасывать воздух из вне, что повлечет потере мощности всасывания с поверхности ковра или пола.

Исходя из выше описанного можно сделать вывод: ремонт пылесоса SAMSUNG своими руками, не является сложным мероприятием. Лучше сделать бесплатно самому, чем платить за это другим.

Спасибо за внимание! Долгих лет службы Вашему пылесосу!

Если Вы любите делать все своими руками, думаю Вам будут интересны другие наши статьи:

Как сделать обложку для блокнота своими руками
Фигурка из болтов и гаек своими руками
Самодельная флешка. Моддинг флешки
Моддинг флешки
Как оригинально обновить старый столик

Испытание пылесоса, первое включение.

Как открыть

Корпус вакуумного пылесоса Samsung состоит из 2 половин, соединяемых винтами и защелками. Перед началом работы требуется демонтировать резервуар для сбора пыли или удалить мешок. Остатки загрязнения из ниши пылесборника удаляются влажной салфеткой. Шурупы располагаются во внутренней части ниши, дополнительный элемент крепления выносится на заднюю стенку.

После откручивания винтов можно открывать корпус. Рекомендуется использовать специальную пластиковую лопатку, которая вставляется в линию разъема и отводит зажимные элементы. После разделения половин требуется отключить жгуты кабелей, идущих к дополнительным элементам управления (применяются на части моделей).

Процесс разбора своими руками

Процесс разбора мотора пылесоса Самсунг проходит в несколько этапов.

Подготовительные работы

Для того чтобы разбор двигателя прошел максимально быстро, необходимо подготовить определенный набор инструментов:

отвертки (крестовые и плоские);
плоскогубцы;
гаечный торцовый ключ;
мягкая кисть;
молоток;
слесарные тиски.

Следующий шаг подготовки к разбору — демонтаж двигателя из корпуса пылесоса.

Алгоритм действий:

Открыть крышку, вынуть мешок для сбора мусора, фильтра.
Выкрутить крепежные элементы, отжать стопорные защелки

Важно найти весь крепеж (четыре винтика расположены под контейнером для сбора мусора, пятый в месте подсоединения шланга к корпусу пылесоса).
Отделить крышку от днища бытового прибора.
Аккуратно снять клеммы и разъемы проводов электродвигателя.
Вынуть мотор из корпуса пылесоса.

Разбираем мотор бытового прибора Самсунг

Четко соблюдая последовательность действий, разобрать мотор пылесоса Samsung не составит особого труда:

Предварительно промаркировав, снимаем с двигателя провода.
Извлекаем щетки. Для этого аккуратно выкручиваем винт крепления, после чего вручную извлекаем и осматриваем щетки.
Следы нагара и искрения — повод к замене щеток, а также сигнал о том, что требуется обязательная проверка состояния обмоток ротора и статора.
Выкручиваем гайку крепления ротора. Для этого в лючки от снятых щеток устанавливают специальные деревянные колодки (для максимально плотного прилегания, одну сторону обтачивают круглым напильником), фиксируют ротор в тисках и, используя торцевой ключ, аккуратно выкручивают гайку.
Снимаем крышку с двигателя. Для этого выкручиваем четыре крепежных элемента, после чего верхняя часть корпуса двигателя аккуратно снимается.
Извлекаем воздушный сепаратор.
Выкручиваем четыре болта удерживающие крепление подшипника якоря.
Извлекаем ротор. Для этого, используя металлическую надставку, аккуратно постукиваем по обратной стороне вала.

Перед началом демонтажа двигателя не лишним будет проверить, выключен ли бытовой прибор из розетки.

Как разобрать двигатель, подскажет видео:

Дальнейшая разборка

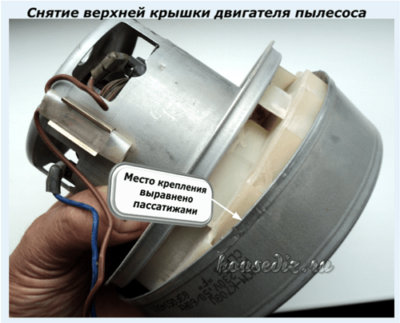

Снятие верхней крышки крепления двигателя

Она просто надета сверху и обжата по периметру в четырех местах.

Созданные на заводе вмятины можно аккуратно выровнять пассатижами.

Затем крышка просто отводится рукой и снимается с корпуса двигателя.

Колесо воздушного насоса

Под крышкой расположен вентилятор. На нем заметно небольшое повреждение пластиковой детали корпуса.

Внутри крышки хорошо видны оставшиеся после продувки двигателя слои пыли. Их же можно рассмотреть на фото вентилятора около входных лопаток.

Она же прилипла на шайбе и под ней.

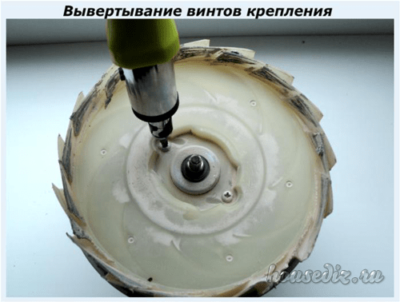

Выворачиваем крепежные винты отверткой.

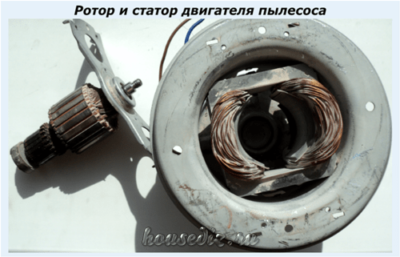

Винты крепления ротора в статоре двигателя

Доступ к ним получаем сразу после снятия пластмассового корпуса вентилятора.

Раскручиваем их

Параллельно обращаем внимание на количество строительной пыли внутри корпуса, оставшейся даже после его продувки извне

Выступы крепежной пластины, входящие в пазы корпуса статора

Они расположены рядом с крепежными винтами и осуществляют дополнительное крепление ротора.

Аккуратно направляем их плоской отверткой на выход из пазов.

Затем удерживаем крепежную пластину пальцами руки через внутренние отверстия или подвешиваем ее на опоре. Ротор еще держится за счет крепления внешней обоймы нижнего подшипника. У меня, кстати, он оказался дополнительно приклеенным.

Внешний осмотр

На роторе хорошо заметны следы нагара от графитовой пыли, образованные в результате горения щеток и клей на обойме подшипника.

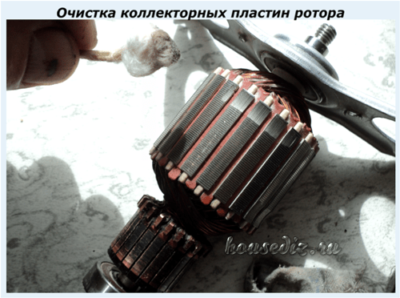

Загрязнения пластин попробовал убрать традиционным аккуратным способом: отмыть спиртом или его раствором с помощью ватки.

Нагар довольно сильно прикипел к металлу, очень плохо растворялся. Пришлось работать стальным воронилом. На фото ниже показан предварительный результат очистки, требующий дополнительной полировки поверхностей.

Но, для проведения электрических замеров этого вполне достаточно. Затем идет прочистка пазов между коллекторными пластинами от мусора, пыли и нагара, способных шунтировать цепочки обмотки ротора. Вначале работал воронилом, а затем — скребком из древесины не хвойных пород.

Электрические проверки цепей якоря

Взял свой старый тестер и проверил им активное сопротивление цепочек между несколькими соседними коллекторными пластинами. Оно оказалось с очень большим разбросом от одного до 13 Ом на четырех рядом расположенных участках.

Это явное свидетельство того, что между обмотками созданы обрывы провода и нарушены электрические цепочки. Схема соединений исправного ротора в упрощенном виде выглядит следующим образом.

Коллекторные пластины изолированы друг от друга, но подключены последовательно по кругу совершенно одинаковым секциям обмоток, выполненных из равных отрезков провода с одним электрическим сопротивлением R1. Они собраны в единую электрическую цепь и поэтому при исправном двигателе показывают равные величины. С учетом погрешностей измерения и технологии монтажа их значение может отличаться только на доли Ома и не больше.

Если же отклонения выше, то это свидетельствует об обрыве отдельных проводников, создающих параллельную цепочку через воздушный зазор с огромным электрическим сопротивлением. Что у меня и получилось.

Начинаю искать место обрыва на обмотке: рассматриваю якорь и замечаю места почернения провода и оборванные концы.

Показываю эти участки крупнее с небольшими комментариями.

Вывод напрашивается сам собой: такую обмотку эксплуатировать нельзя. Ее необходимо заменять исправной.

На эту неисправность косвенно указали:

Обмотку ротора можно перемотать своими руками. Это вполне реальная работа для домашнего мастера и мне ее приходилось делать при ремонте якоря советского пылесоса марки «Ракета».

Однако на основе собственного опыта я рекомендую ей не заниматься по следующим причинам:

Перемотка обмотки якоря своими руками в условиях электрической лаборатории у меня заняла чуть больше чем две недели. Занимался ею в обеденные перерывы и в окнах между выполнением основных заданий. Двигатель тогда я исправил, но выполнять такую работу самостоятельно не советую.

Стоимость электродвигателя составляет примерно половину цены пылесоса. Поэтому подумайте, что выгоднее:

Совет на будущее: строительную пыль после ремонта квартиры дешевле убрать слегка влажной тряпкой, чем бытовым пылесосом, не предназначенным для этих целей.

Надеемся, что вам поможет видео oleg pl “Как разобрать двигатель пылесоса”.

Разборка двигателя пылесоса своими руками
