Как пользоваться мультиметром: инструкция для новичков

Как проверить мультиметром сопротивление: поэтапное руководство

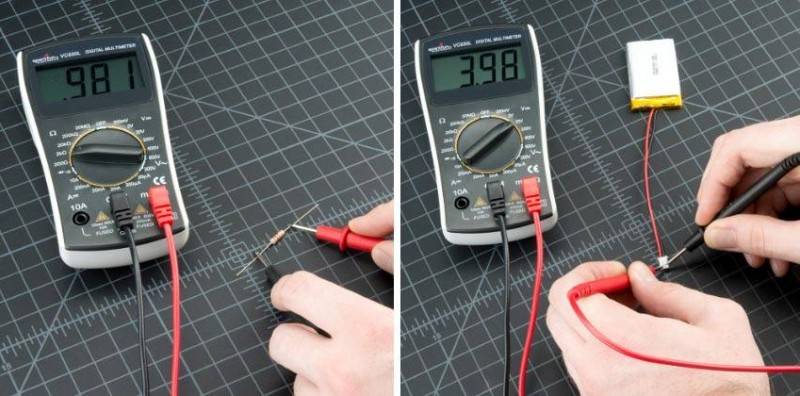

Для правильного измерения сопротивления цепи мультиметром выполняется подготовка прибора к работе.

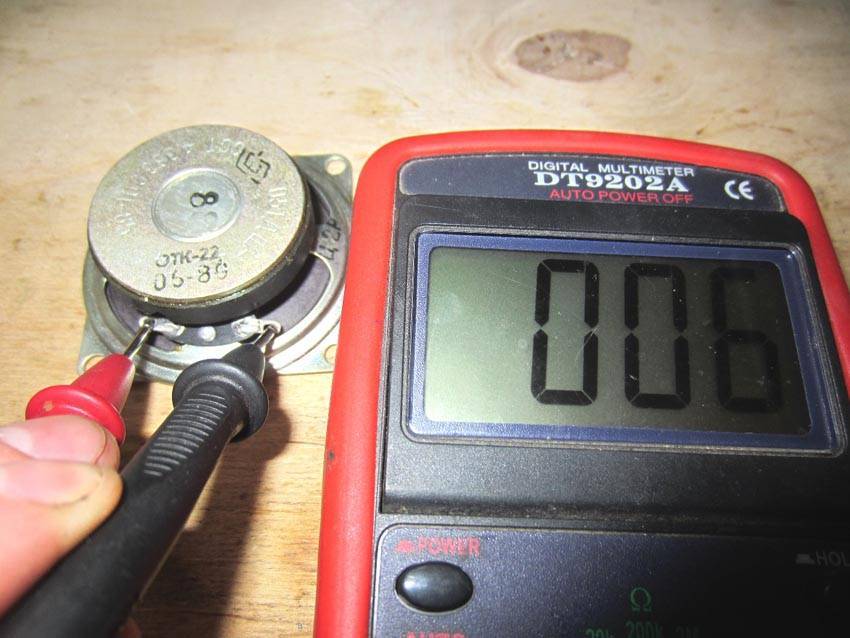

Пример проверки динамика на сопротивление

Специальный переключатель устройства устанавливается в положение, которое соответствует минимальному измерению получаемой величины сопротивления.

Совет!Перед тем, как мультиметром замерить сопротивление необходимо помнить, что измерение цепей выполняется только тогда, когда они полностью обесточены.

Подготовка к работе

• Из розетки вынимается вилка или достается батарейка того прибора, у которого будет измеряться сопротивление.
• Работоспособность мультиметра проверяется с помощью соединения концов щупов.
• После этого у тестера магнитная стрелка занимает нулевую отметку.

Правильное использование мультиметра
Обратите внимание! Если стрелка не может установиться на таком значении, рекомендуется прокрутка ручки «Уст. 0».. В остальных случаях выполняется замена батарейки

В остальных случаях выполняется замена батарейки.

Как проверить целостность сети

Для выполнения прозвонки рабочих электрических цепей часто используется мультиметр с севшей батарейкой и магнитной стрелкой не на «0».

Прозвонка проводов

Итак:

1. Она реагирует при выполнении соединения концов щупов. Цепь будет проверена отклонением такой стрелки.
2. Используемые приборы цифрового типа тоже выдают нулевые значения с минимальным допустимым отклонением из-за сопротивления концов щупов и переходного сопротивления.
3. Когда концы размыкаются, магнитная стрелка устанавливается в точку, которая обозначается на шкале «∞».
4. В цифровых современных приборах начинается мигание перезагрузки или появляется цифра 1 в левой части индикатора.

Мультиметр полностью готов к выполнению работы

При прикосновении концов щупов к непосредственному проводнику нормально работающий прибор должен показать нулевое значение сопротивления.

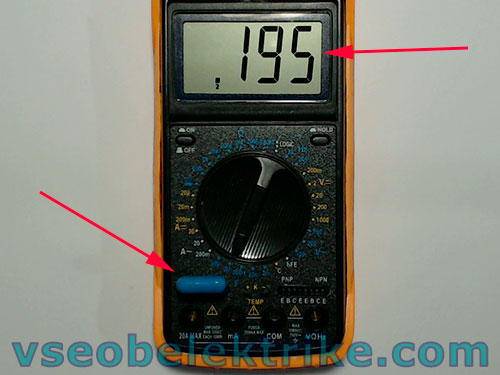

Функция фиксаций показаний

Если мультиметр имеет функцию выполнения прозвонки цепей, которая обозначена в виде символа диода, то прозвонка проводов, а также низкоомных рабочих цепей выполняется с установкой переключателя режимов именно в рабочее положение.

Примечание! В этом случае процесс проверки будет обязательно сопровождаться подаваемым сигналом

При этом нет необходимости постоянно обращать внимание на дисплей используемого прибора.

Несколько советов по технике безопасности

Проведение работ	Описание
Сначала определяется интервал измерения используемого мультиметра	Каждая модель прибора создана для силы тока только определенного рабочего диапазона, который должен соответствовать проверяемой системе.Так, пропускание 200 А сквозь используемый мультиметр(который рассчитан лишь на 10 А), выведет из строя предохранитель прибора.Подлежащий измерению электроток указывается на самом приборе, а также в приложенной подробной инструкции.
Выбирается режим эксплуатации прибора	Многие приборы функционируют в разных рабочих режимах с измерением различных величин.Для определения силы электротока выполняется переключение в рабочий режим А, в AC (переменный электрический ток) или DC (постоянно используемый ток), что зависит от действующей электроцепи.При этом тип используемого тока точно определяется питающим цепь рабочим источником.
На приборе устанавливается интервал выполнения измерений	Для защиты предохранителя устройства от сгорания граница такого интервала устанавливается выше предполагаемого значения измеряемой силы электротока.«Максимум» может быть понижен, если прибор не выдаст значение при выполнении подсоединения к действующей цепи.
Разъемы вставляются в специальные гнезда	К прибору прилагаются два специальных кабеля. Например, на конце первого кабеля расположен щуп, а необходимый разъем располагается на конце второго провода. Кабели подсоединяются к гнездам измерения. Если такие гнезда не обозначаются на мультиметре, то установка проводится в соответствии с инструкцией прибора.

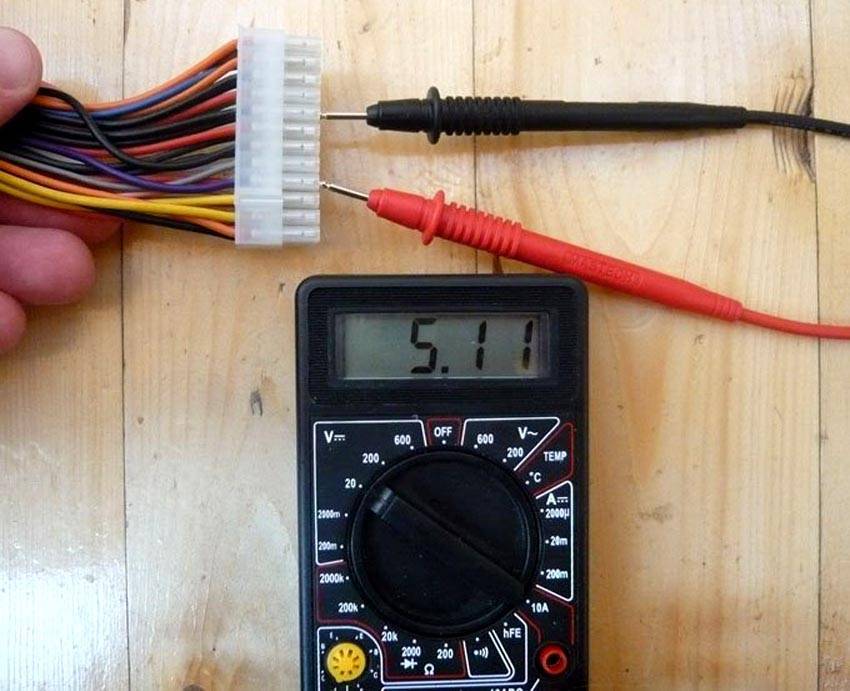

Как измерить напряжение мультиметром

Итак, для того, чтобы измерить напряжение в розетке, вставляем черный щуп в гнездо COM, а красный, в зависимости от модификаций мультиметра в «VΩ >/» или же «VΩmA».

Так как мы планируем измерять напряжение в розетке, то по новому стандарту должно быть 230 Вольт. Значит, на приборе выставляем предел измерений 750 Вольт переменки.

Готовим мультиметр к измерению переменного напряжения в розетке

Теперь все просто. Вставляем щупы мультиметра в гнезда розетки и проверяем напряжение.

Измерение напряжения мультиметром в розетке

Для того, чтобы измерить напряжение аккумулятора, щупы оставляем в неизменном положении, а вот на мультиметре теперь выставляем измерение постоянки и предел выбираем 20 Вольт.

Теперь для того, чтобы получить правильные данные, черный щуп сажаем к минусовой клемме, а красный щуп к плюсовой. Если вы их перепутаете местами, конечно, ничего страшного не случится, только на приборе будет показано значение с минусом.

Измеряем напряжение кроны с помощью мультиметра

Теперь давайте перейдем к следующему виду измерений, а именно к измерению тока.

Обозначения на передней панели измерительного устройства

С обозначениями гнезд уже разобрались. Осталось понять, что написано в кольце вокруг переключателя. Рассмотрим два мультиметра: с автоматическим и с ручным способом настройки диапазона измерений.

Мультиметр с автоматическим подбором диапазона измерений включает в себя меньше обозначений. Посмотрите на рисунок ниже.

Можно выделить названия режимов измерения:

• OFF – прибор отключен;
• A или V с волнистой линией ~ говорят об измерениях переменных величин: силы тока или напряжения;
• A или V с двойной линией – одна сплошная __, а другая прерывистая — — -. Это режим для измерения параметров постоянного тока;
• Прозвонка, обозначающаяся подряд идущими дугами. Похожа на значок гудка или Wi-Fi;
• Проверка диода (его прозвонка или определение полюсов) – треугольник с палкой слева и неполным крестом справа.

Для обозначения постоянных и переменных параметров иногда используют буквы (на некоторых приборах AC и DC ставятся не до обозначения измеряемого параметра, а после):

• АСA – переменный ток;
• ACV – переменное напряжение;
• DCA – постоянный ток.
• DCV – постоянное напряжение.

Рядом с обозначениями можно встретить символы: µ, m, k, M. Это префиксы, обозначающие кратность и дробность единиц измерения.

Префикс	Что значит?	Пример
µ	Миллионная часть от единицы измерения – микро (приставка «мк»).	1 µA=0,000001 A (или микроампер равен миллионной доле Ампера). 100 µA=0,0001 А.
m	Тысячная часть (приставка «милли»).	1mA=0,001 А (1 миллиампер равен тысячной доле Ампера). 100 mA=0,1 A.
k	1000 единиц измерения (приставка «кило»).	1kΩ=1000Ω (1 килоом равен 1000 Омам). 0,1 kΩ =100Ω.
M	Миллион единиц (приставка «Мега»).	1 МΩ=1000kΩ=1 000 000Ω (1 Мегаом равен 1000 килоомам или 1 000 000 Омам). 0,2МΩ=200 000Ω

На мультиметре с ручным подбором диапазона обозначений больше. На картинке ниже приведена их расшифровка.

Зачем устанавливать предел измерений?

К чему такие сложности, связанные с установлением границ измерений? Почему нельзя делать измерения, принимая диапазон от минимальных до максимально возможных значений? Для этого представьте линейку длиной в 100 метров (конечно, в мире таких нет, включите воображение

Мы будем определять расстояние между домами, где нам будет важно, сколько между ними метров и сантиметров. Для этого миллиметровая шкала нам не понадобится, и минимальное деление будет равно 1 см

Если же мы захотим измерить длину гвоздя, то не сможем получить точного результата: миллиметровых делений нет!

А если измерять 20-сантиметровой линейкой с миллиметровыми делениями размеры столешницы, то окажется, что нам этого недостаточно. С мультиметром также: при измерении в большом диапазоне малых величин результаты будут приблизительными. А при измерении больших величин в малом диапазоне может случиться так, что показания будут отсутствовать из-за невозможности преодолеть установленный диапазон.

Замер тока

Используя мультиметр для измерения постоянного или переменного тока, нужно красный щуп вставить в гнездо mA, черный в com. Если измерение силы тока проводятся с переменным источником, то переключатель переводится в отдел — А~, с постоянным: А–.

Основное условие, как измерить правильно силу тока мультиметром, это установить прибор в цепь последовательно. Специалисты отрицательно относятся к использованию мультиметра в качестве тестера для проверки потребляемого тока большой величины (к примеру, выше 10 ампер). Лучше это делать электроизмерительными клещами. Поэтому измерение тока мультиметром лучше не проводить.

Все дело не в самом тестере, потому что он сам защищен металлической скобой, через которую и производится проверка токов большой величины. Скоба установлена внутри и имеет диаметр 1,5 мм. Этот размер способен выдержать значительную величину измеряемого тока за 10-12 секунд. Все дело в проводах щупа. Они тонкие, и, конечно, не предназначены для больших нагрузок.

Зуммер (звуковой сигнал) для тестера DT-830B

Звуковая индикация в данной модели отсутствует. В иных модификациях прибора с ней зуммер возникает, когда цепь целая (действует для цепей с сопр. до 1 кОм). Безусловно, удобнее работать со звуком, особенно, когда сложно возвращать взгляд с исследуемого объекта на табло прибора, например, в ситуациях, когда доработанные длинные щупы фиксируются на значительно удаленных друг от друга концах провода, линии объекта. Но такие исследования бывают не так уж и часто.

Надо сказать, что опцию зуммера можно сделать кустарно: схему можно доработать, впаяв маленький динамик-пищалку (компьютерной или от детской игрушки). В некоторых случаях потребуется дополнительная мини-электросхемка — в сети есть множество инструкций. Два примера результата такого совершенствования ниже:

Но есть и недостаток: плата имеет разнообразные вариации у разных производителей — не на всех ее устройство позволяет сделать такое усовершенствование.

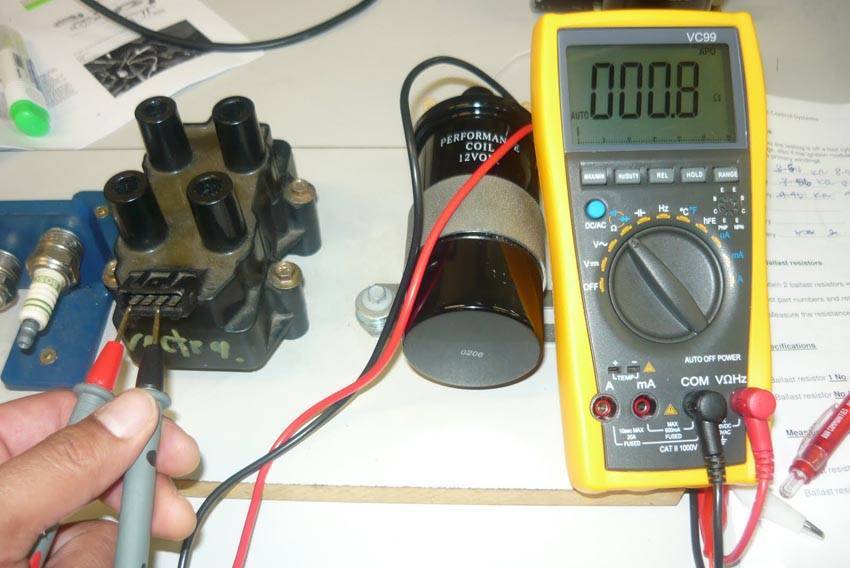

Замер сопротивления

Положение щупов тоже самое. Переключатель перемещается в отдел Ω. Теперь необходимо убедиться, что мультиметр находится в исправном состоянии. Как проверить? Просто соединяются между собой два щупа. При этом прибор должен показать ноль.

В этом измерительном диапазоне также несколько пределов, плюс функция прозвонки электрических цепей и проверки диодов. Как прозвонить цепь мультиметром, будет представлено ниже.

Для примера можно рассмотреть, как измерять мультиметром сопротивление катушки с неизвестным номиналом, это пригодится, если нет уверенности в ее работоспособности. В отличие от предыдущих тестов здесь нет необходимости выставлять предел по максимуму. От этого прибор не пострадает. Последовательность проверки может быть такой:

• К примеру, предел измерения устанавливается на среднее значение. Пусть это будет 2М. То есть, предельное значение сопротивления не должно превышать 2 МОм.
• Подсоединяются к концам катушки щупы.
• Если на дисплее появились нули, то у катушки есть некоторое сопротивление, просто неправильно был выбран предел проверки. Поэтому его надо снизить на одну позицию – до 200К.
• Еще раз проводится тест. Если он показал уже числовое значение, но перед числом стоит ноль, то можно еще снизить порог на одну позицию.
• И таким образом довести показатель на дисплее до целого числа. Оно и будет являться номинальным сопротивлением катушки.

Если при тестировании на сопротивление катушки на мониторе появилась цифра «1». Это значит, что номинал намного выше, чем выбранный предел. То есть, надо будет идти в обратном направлении, повышая предел измерений.

Проверенные мультиметры

Со своим многолетним стажем в области электроники, я поменял много мультиметров. Хочу остановиться именно на двух марках, которые меня очень сильно радовали и до сих пор радуют в моем нелегком деле.

Мультиметры DT9205

Большой дисплей, удобный функционал, функция автоматического выключения, недорогая стоимость. Если вы полистаете страницы моего сайта, то увидите, что я использовал именно эти модели мультиметров в своей практике. Они очень удобные и долговечные. Да, они имеют большие габариты, но это того стоит. Такой мультиметр очень удобно лежит в руке.

Вот ссылка на Алиэкспресс. Старайтесь брать именно такой, какой на фото выше. Его стоимость в диапазоне 700-800 рублей.

Мультиметры Mastech

Как вы видели, у меня есть вот такой мультиметр от этой фирмы. Не могу не нарадоваться).

Посмотреть его можете также на Алиэкспрессе по этой ссылке. Встречаются множество подделок, так что будьте бдительны.

Инструкция по пользованию мультиметра

Пользование прибором не доставит хлопот, если следовать определенным правилам.

Сопротивление

Для измерения сопротивления необходимо повернуть рычаг устройства напротив надписи, обозначающей измерение сопротивления.

• Далее выбирается диапазон. И вставляется щуп к одному входу, затем следующий щуп в другое гнездо.
• На дисплее должно появится значение, которое обозначает полученное сопротивление.
• Если «загорается 0», меняют диапазон измерения на меньший вариант.
• Если появилась 1, увеличивают диапазон на больший вариант.

Ток

Перед началом работ определяются с видом тока. Для постоянного типа своя специфика измерений.

Которая состоит из установки максимального диапазона измерительной системы.

• Вся суть заключается в том, что диапазон переключают до тех пор, пока не увидят результат показаний.
• Для того чтобы не испортить прибор, подключают щуп сначала в самое верхнее (крайнее) гнездо и если показаний не последовало, переставляют щуп в среднее гнездо.
• Для переменного тока применяется любая нагрузка при подключении к бытовой электросети.
• Такой способ поможет быстро определить потребление тока.

Напряжение

Перед работой также определяются с видом напряжения, которое может иметь постоянное или переменное действие. В обоих случаях устанавливается максимальный диапазон прибора, не забывая об правильной установке щупов.

• При необходимости, переключая на меньшее измерение механизм диапазона. Аппарат подключается параллельно и идеально подходит для измерений напряжения в аккумуляторе или бытовой батарейке.
• Данная статья дала полную характеристику по правильному пользованию такого универсального приспособления, как мультиметр. Теперь даже новичок будет осведомлен о видах прибора и специфике их использования.

Проверка диодов, конденсаторов и транзисторов

Как правильно пользоваться мультиметром, проверяя радиодетали. Проверка диода – это, определение наличия его сопротивления, по сути, как прозвонка проводов и кабелей. Поэтому черный щуп устанавливается в гнездо com, красный в V/Ω. При этом сам черный щуп соединяется с катодом диода, то есть, с минусовым концом, красный с анодом. На дисплее прибора (омметра) должно высветиться значение прямого сопротивления диода. Если поменять щупы местами на концах радиодетали, то на мониторе должна появиться единица. Это, конечно, в том случае, если диод в исправном состоянии.

• Если в двух направлениях проверки работающий прибор показывает единицу, то диод сгорел.
• Если показывает минимальные показатели (меньше единицы), пробит.

Как нужно пользоваться мультиметром при проверке транзистора. Это тоже несложно. Надо аппарат перевести в режим «hfe». У подключаемого транзистора три выхода: база, эмиттер и коллектор. Такие же обозначения есть и на аппарате: B, E, С. Концы транзистора и точки ввода надо совместить, все должно соответствовать расшифровке. Как только это произойдет, на приборе покажутся значения усиления транзистора.

Как правильно работать мультиметром при проверке емкости конденсатора. Сам показатель можно узнать, установив радиодеталь двумя концами в секторе «Cx». Переключатель также указывает на этот сектор. Здесь несколько пределов, поэтому, зная емкость проверяемого элемента, можно подогнать под необходимый показатель. На дисплее высветится номинальное значение емкости.

Устройство современного тестера

Работать электронным (цифровым) прибором очень удобно. Он легкий и компактный, помещается в руку. В качестве источника питания этому мультиметру подойдут обычные батарейки. Визуально почти все популярные модели аппаратов похожи между собой. На передней панели мультиметра располагается дисплей, куда подаются полученные результаты измерения.

Ниже находится круговой поворотный переключатель режимов. Он нужен для выбора показаний, которые вы хотите получить в данный момент. Чтобы правильно пользоваться мультимером, нужно знать расшифровку основных обозначений:

• ACV или «V~» — выбирайте такой режим, если собираетесь измерять напряжение переменного тока;
• DCV или «V-» — для определения постоянного напряжения;
• DCA или «A-» — работа мультиметра в этом режиме поможет узнать силу постоянного тока;
• отметка Ω «отвечает» за вычисление сопротивления;
• для проверки диодов есть соответствующий знак «диод»;
• hFE — для измерения транзисторов;
• On/Off — включение/выключение прибора.

Также на лицевой панели мультиметра есть 3 разъема. Туда вставляются щупы — острые металлические стержни с изоляцией и штекерами. В наборе их 2: красный и черный либо синий. Вы не запутаетесь, куда их нужно вставлять и как использовать, если запомните такие правила:

• в разъем COM всегда нужно вставлять черный (синий) щуп;
• VΩmA — для красного провода, если собираетесь измерить мультиметром напряжение либо ток до 200 мА;
• 10 или 20ACD — тоже для красного щупа, но при определении тока до 10 или 20 А соответственно.

Безопасность при работе с мультиметром

Есть несколько потенциально опасных ситуаций, при которых обычная невнимательность пользователя может привести к поломке прибора и выходу из строя проверяемого оборудования.

1. Если необходимо измерить напряжение, при этом щупы установлены правильно, а переключатель стоит в любом другом положении кроме напряжения (на сопротивлении, токе).
2. Если нужно измерить ток, измерительный щуп установлен в гнездо для измерения слаботочных цепей, а переключатель будет установлен на измерение большой силы тока.
3. При прозвонке или измерении сопротивления в оборудовании необходимо вынимать все установленные в нём батареи питания, так как работа в таком режиме выведет прибор из строя.
4. При работе в режиме прозвонки при наличии в цепи заряженных емкостей (конденсаторов) необходимо обязательно их разряжать закорачиванием. При работе цепей с элементами большой ёмкости разрядку можно выполнить через лампу накаливания. Игнорирование этого правила может привести к тому, что мультиметр сгорит.

Все перечисленные ситуации ведут не только к материальным потерям, но и повышенной опасности для работающего с тестером человека. Если использовать мультиметр некорректно, работа с электричеством может привести к случайному касанию к токоведущим частям, находящимся под высоким напряжением, а это уже опасно для жизни. В остальном достаточно соблюдения простых правил и законов электротехники, чтобы легко освоить работу с мультиметром во всех его режимах и успешно проводить необходимые измерения, не обращаясь к специалистам.

• https://vseobelektrike.com/elektroprovodka/pribory-i-instrumenty/kak-polzovatsya-multimetrom.html
• https://stroyday.com/kak-polzovatsya-multimetrom/
• https://vodatyt.ru/elektrika/tester.html
• https://stroim-dom.net/kak-polzovatsja-multimetrom-podrobnaja-instrukcija-dlja-chajnikov/
• https://YaElectrik.ru/elektroprovodka/kak-polzovatsya-multimetrom

Определение сопротивления и «прозвонка»: инструктаж

Это одна из наиболее простых и безопасных процедур, потому что работать приходится с обесточенными элементами. Пользоваться мультимером для определения сопротивления нужно так:

1. Для начала следует подключить щупы: красный — в VΩmA (VmA), синий или черный — традиционно в COM.
2. Затем нужно настроить мультиметр, выбрав на переключателе режим Ω и максимальный диапазон величины.
3. После этого желательно проконтролировать состояние прибора. Соедините концы щупов друг с другом. Мультиметр исправен, если на экране вы увидите «0».
4. Теперь приложите свободные концы щупов к объекту, в котором нужно определить сопротивление. Если все сделано как надо, а диапазон величин выбран правильно, на дисплее мультиметра вы увидите показатели в Ом.

Примерно так же легко и быстро можно проверять в домашних условиях целостность проводов. Выберите на мультиметре режим проверки диодов и обесточьте изучаемый объект (например, удлинитель). Приложите подключенные щупы к проводу. Услышите звуковой сигнал — все цело. На обрыв укажет отметка на экране прибора.

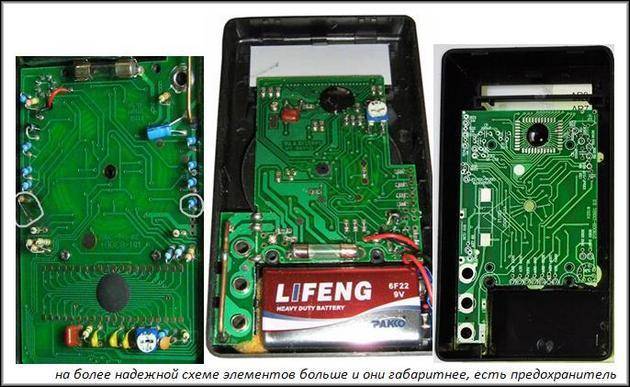

Вариации схем, плат, ремонт мультиметров DT-830B

Модель DT-830B выпускается чрезвычайно много производителей (около 2 десятков), начиная от узнаваемых брендов (например UNI-T, O-Mega, Technics) и заканчивая noname фирмами или даже частными предпринимателями. Есть много решений платы прибора

По этому параметру важно отличать более качественные и самые простые сборки

На надежных схемах распаяно больше деталей, конденсаторов, а также одним из главных признаков надежности является наличие плавкого предохранителя. Крышка прибора легко снимается, что дает возможность осмотреть плату на месте при покупке.

При поломке в большинстве случаев (кроме если требуется только заменить предохранитель) рассматриваемый мультиметр выбрасывают — его цена минимальная, в большинстве случаев целесообразно купить новый и не тратить времени на починку.

Ремонт целесообразен в таких случаях:

если перегорел предохранитель — нужно лишь вставить аналогичную новую колбочку в посадочное место (пайка при этом не потребуется, элемент вставляется в специальные зажимы-контакты);
если повреждено ЖК табло и в наличии есть аналогичная деталь, например, от старого сломанного тестера DT, такой элемент можно заменить, установив на то же место

При этом важно, чтобы гибкая резиновая прокладка с проводящей питание прослойкой касалась своей кромкой дисплея;
более сложный ремонт под силу будет только специалистам с навыками работы по электротехнике, потребуются также аналогичные новые элементы. Починка может быть достаточно сложной: если испорчен сравнительно большой конденсатор, то его можно легко перепаять, но SMD (микроразмер) детали сложно заменить, может потребоваться специальный фен для пайки

К тому же не факт, что усилия окажутся бесполезными, если испорчен сам микроконтроллер (на изобр. часть, залитая черной смолой), что не ремонтируется.

Принципиальные схемы могут быть разными. Как мы видим на изобр. выше на плате могут отсутствовать некоторые элементы, но принципиалка стандартной надежной модели отображена на изображениях ниже:

Схема внутрянки мультиметров DT (он же M) 830B в несколько другом варианте:

Расширенная информация о тестере из спецжурнала по электронике:

Комплекты для сборки

Для начинающих радиолюбителей продаются комплекты мультиметров в разобранном виде. Надо не только собрать механически все элементы, но и впаять на печатную плату конденсаторы, резисторы и прочее.

Цифровой мультиметр

Самым удобным можно назвать мультиметр, в котором достаточно просто установить конкретный измерительный режим. Диапазон допуска дополнительно указывать не надо, так как устройство само подстраивается под показатели цепи, проводит замеры и выдаёт необходимый результат.

На представленном ниже изображении в первой позиции показана рукоятка, имеющая несколько положений, демонстрирующих напряжение переменное и постоянное. Первое обозначается V AC (значок ~), последнее DC (—), в диапазоне вольт и милливольт. Аналогичной является и сила тока А, не имеющая разделения на токовые типы, но имеющая градацию в амперах и миллиамперах.

Внизу располагается несколько гнёзд, использующихся для активизации проводов измерения. Обозначенное второй позицией СОМ гнездо используется для главного провода чёрного цвета. Третья позиция показывает гнездо для проведения основных измерений с использованием красного шнура. Ниже указаны допустимые пределы измерения напряжения и тока. Четвёртое гнездо, обозначающееся на изображение 4 позицией, используют для замера в амперах токовой силы, с максимальным пределом не больше 10 А. Все показания появляются на дисплее с цифровой графикой, который обозначена 5 позицией.

Используя мультиметр, необходимо указывать и режим работы, и токи переменные, постоянные. В этом же секторе устанавливается переключатель в необходимом измерительном диапазоне, выраженном в мА, µА и А. На показанном примере продемонстрировано 4 гнездовые подключения. Два из них для красных проводов, измеряющие до 200 мА и до 10 А. Напряжение, сопротивление, ёмкость и другие показатели измеряются при помощи отдельного гнезда.

Замер сопротивления

Положение щупов тоже самое. Переключатель перемещается в отдел Ω. Теперь необходимо убедиться, что мультиметр находится в исправном состоянии. Как проверить? Просто соединяются между собой два щупа. При этом прибор должен показать ноль.

В этом измерительном диапазоне также несколько пределов, плюс функция прозвонки электрических цепей и проверки диодов. Как прозвонить цепь мультиметром, будет представлено ниже.

Для примера можно рассмотреть, как измерять мультиметром сопротивление катушки с неизвестным номиналом, это пригодится, если нет уверенности в ее работоспособности. В отличие от предыдущих тестов здесь нет необходимости выставлять предел по максимуму. От этого прибор не пострадает. Последовательность проверки может быть такой:

• К примеру, предел измерения устанавливается на среднее значение. Пусть это будет 2М. То есть, предельное значение сопротивления не должно превышать 2 МОм.
• Подсоединяются к концам катушки щупы.
• Если на дисплее появились нули, то у катушки есть некоторое сопротивление, просто неправильно был выбран предел проверки. Поэтому его надо снизить на одну позицию – до 200К.
• Еще раз проводится тест. Если он показал уже числовое значение, но перед числом стоит ноль, то можно еще снизить порог на одну позицию.
• И таким образом довести показатель на дисплее до целого числа. Оно и будет являться номинальным сопротивлением катушки.

Если при тестировании на сопротивление катушки на мониторе появилась цифра «1». Это значит, что номинал намного выше, чем выбранный предел. То есть, надо будет идти в обратном направлении, повышая предел измерений.

Устройство и принцип работы цифрового мультиметра dt

Для того чтобы понять, как устроен прибор и по какому принципу он работает, для примера мы возьмем популярную модель dt-838. Если вы самостоятельно разберетесь с принципом работы этой модели, то у вас не должно возникнуть никаких трудностей с использованием других приспособлений такого типа. Единственными различиями, которыми обладают разные мультиметры, могут быть только значки, которые наносятся на изделия. Кроме того, могут быть какие-то дополнительные функции. На лицевой стороне выбранной нами модели находится специальный ЖК индикатор, переключатель, который позволяет менять режимы работы, а также разъемы, с помощью которых происходит подключение щупов.

Цифровые мультиметры как пользоваться, видео инструкция по применению для чайников

Благодаря тому, что на приборах присутствуют специальные метки, то это позволяет задать величину, которую можно контролировать. Данная величина позволяет переключать и устанавливать верхний предел измерения показаний. Режимы однородного типа находятся рядом и распределены на разные группы.

В некоторых более современных моделях мультиметра принято устанавливать предел измерений на автоматическом уровне. Для того чтобы это сделать, достаточно выбрать с помощью переключателя ту контролируемую величину, которая вам необходима. Если говорить непосредственно об обозначениях, которые располагаются на лицевой части изделия, то необходима инструкция, ведь такие обозначения в разных моделях от разных производителей могут немного отличаться.

Советы

В статье была дана подробная инструкция для чайников — «Как пользоваться цифровым мультиметром». Новичкам необходимо знать о нескольких правилах работы с тестером.

1. Любые работы по замерам напряжения в высоковольтных сетях переменного напряжения, проводить только под присмотром специалиста.
2. Запрещается использовать тестер в сетях, где пороговое напряжение выше доступного в приборе.
3. Нельзя держать измерительные щупы за металлические наконечники.
4. Любые работы с бытовыми приборами проводятся только после отключения их от сети.
5. Запрещается замерять сопротивление и проводить прозвонку при включенном напряжении.
6. При тестировании конденсаторов их нужно предварительно разрядить.

Все эти нюансы помогут уберечь себя и свой мультиметр от поражения электрическим током.

Современные цифровые мультиметры производятся с электронной или аналоговой защитой. Аналоговая защита предполагает наличие плавкого предохранителя в цепи красного контрольного щупа. Предохранитель может сгореть при:

1. Выборе неправильной функции.
2. Установке малого порога для тестирования.
3. При прозвонке и замере сопротивления под напряжением.

Также стоит помнить, что режим «10А» не имеет защиты. Любая ошибка может привести к поломке прибора.

Сегодня производители предлагают различные модели мультиметров в разном ценовом сегменте. Не стоит выбирать дешевый прибор с некачественными измерительными щупами, низкой точностью и сомнительной защитой

Также нужно обращать внимание на комплектацию. Лучше выбирать устройства с инструкцией на русском языке

Также стоит помнить, что многие мультиметры имеют широкий набор функций, который может не пригодится в дальнейшей работе. Например, электрики выбирают тестер-клещи с функциями замера сопротивления, двух видов напряжений и прозвонки. Такие приборы не рассчитаны на тестирование транзисторов или температурных параметров.

Правила по работе с цифровым мультиметром

Инструкция по применению, как пользоваться мультиметром dt должна быть прочтена перед началом работы, особенно если опыта проведения измерений у вас совсем немного. Если же и после этого вы не можете полноценно работать с прибором, то посмотрите видео на нашем сайте, где в подробностях будет рассказано о том, как нужно правильно и аккуратно применять данное устройство.

Как правильно использовать мультиметр инструкция для чайников видео

Для того чтобы можно было измерить с помощью мультиметра напряжение не нужно ничего особенного. Не требуются разного рода переключения в цепи и прочее. Главным правилом в данной ситуации есть то, что нужно постараться максимально точно определить приблизительную величину, а также вид напряжения, которое вы собираетесь измерить. Итак, вставьте соответствующие щупы в розетку и затем легонько коснитесь клемм розетка. Когда произойдет прикосновение, то нужно успеть зафиксировать те показания, которые показывает прибор.

Если вы еще чайник, то научившись пользоваться мультиметром DT832B, DT830, DT838 позволяют каждому желающему измерить силу постоянного тока

Очень важно в данной ситуации правильно установить щупы. Иначе начинает срабатывать предохранитель, который потом нуждается в немедленной замене, чтобы не произошло более серьезных поломок и прочего

Стоит отметить, что режимом для измерения силы тока желательно работать не более 15 секунд. Предел для измерения нужно обязательно установить хотя бы с минимальным запасом. После того как будут установлены щупы, потребуется разъединить цепь и подключить сам прибор — обязательно последовательно.

Для того чтобы получить возможность определить активное сопротивление того или иного элемента, нужно сначала отключить его от цепи, затем подключить мультиметр параллельным путем. Если вы неправильно установите максимальную величину, то в данной ситуации это не приведет к поломке цифрового устройства. Если же это случится, то вы увидите на экране несколько единиц и не более.

Видео обзор мультиметра DT-830D. Инструкция по применению для чайников

Для того чтобы можно было без проблем прозвонить цепь, установите переключатель на мультиметре в режим прозвони, а затем аккуратно замкните щупы. Прибор обязательно должен издать достаточно громкий звуковой сигнал, а потом вывести на экран показание, которое будет максимально близким к нулю. Подобная процедура, как правило, проводится для того, чтобы узнать, рабочий ли тестер и можно ли пользоваться мультиметром. В той ситуации, когда тестируемая цепь будет целой, то прибор издаст определенный звуковой сигнал, а затем покажет на своем экране величину сопротивления. Если же в цепи будет наблюдаться обрыв или прочая поломка, то цифры, на экране покажут повышение. В некоторых случаях могут показаться только единицы и больше ничего. Некоторые, более современные модели могут показать в случае не целостности цепи специальную аббревиатуру «O.L».

Обязательно требуется проверить работу устройства. Для того чтобы это сделать, нужно параллельно к розетке дополнительно подключить еще и вольтметр. Затем достаточно сверить те показания, которые покажет вольтметр и мультиметр. Для того чтобы можно было проверить насколько правильными являются измерения силы тока, нужно снять показания постоянной нагрузки прибора и еще дополнительно амперметром.

Если на экране вы увидите единицу, то это может значить только одно: предел был выставлен неправильно, то нужно заново повторить всю процедуру проверки работы цифрового тестера. Иногда может загореться батарейка — это значит, что для нормального функционирования прибора, ее потребуется немедленно заменить.

Как пользоваться мультиметром: инструкция по применению dt- 830b, dt-832, dt-838 для чайников, следует обязательно изучить перед тем, как вы начнете применять прибор для работы. Если же после того как вы прочитали инструкцию по применению, у вас остались какие-то вопросы, то можете посмотреть на нашем сайте видео, где вы сможете получить быстрые ответы.

Выбор мультиметра. Советы начинающим видео

Цифровой мультиметр DT может только на первый взгляд показаться очень сложным прибором, на самом же деле все очень просто. Необходимо иметь минимальные знания для его применения и быть при этом максимально аккуратным. Если соблюдать все пункты инструкции по применению, то такой прибор вы будете использовать на протяжении многих лет, и при этом в его работе не произойдет никаких сбоев или же неполадок.
