Разборка микроволновой печи самостоятельно
Если же вышеперечисленные причины не подтвердились, то нужно разбирать устройство для поиска неполадок. Перед этим обязательно нужно выключить печь из сети и подождать пару минут.
Предохранитель
На что стоит обращать при поиске поломок? Есть несколько основных элементов, часто выходящих со строя:
- Предохранители.
- Конденсатор.
- Диод.
- Трансформатор.
- Магнетрон.
Фото конденсатора микроволновки
Эти элементы напрямую задействованы в работе устройства и упоминались ранее. Для начала нужно проверить исправность предохранителей. Их поломку видно сразу, ведь при сгорании проводник внутри разрушается. Если же такого не произошло, то стоит искать далее.

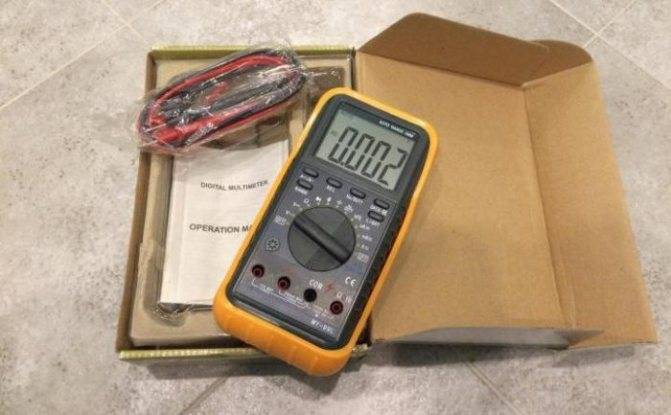

Для дальнейшей проверки нужно взять мультиметр, ведь внешне найти поломку на остальных деталях крайне трудно. Для проверки конденсатора нужно переключить устройство в режим омметра, после чего подключить к детали. Если сопротивление отсутствует, то деталь подлежит замене.
Высоковольтный диод
Высоковольтный диод проверить тестером невозможно. Рекомендуется заменить его при поломке других деталей, ведь нередко удар приходится и по нему. Его проверку можно осуществить немного другим методом — подключив в сеть на пути к лампочке. Если лампочка горит слабо или мигает, то деталь исправна. Если же она ярко горит или же вовсе не включается, то диод подлежит замене.
Читать также: Что такое биты для шуруповерта
Далее проводится проверка трансформатора.
Фото трансформатора микроволновки
Важно соблюдать технику безопасности, ведь

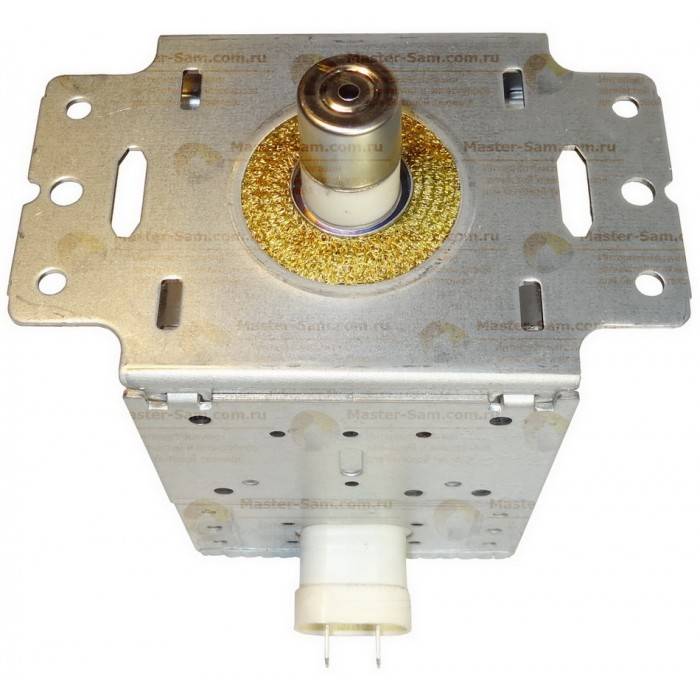

Фото магнетрона микроволновки
этот элемент способен держать заряд на протяжении долгого времени. Для разрядки исправного трансформатора понадобится несколько минут, а при поломке разряжающего резистора — гораздо дольше. Стоит разрядить его о корпус или вовсе не дотрагиваться, если отсутствует опыт работы с подобной техникой.
Далее проводится проверка обмоток трансформатора. Нужно снять клеммы и поочередно проверить выводы устройства омметром. Сначала проверяется первичная обмотка, для которой норма варьируется от 2 до 4,5 Ом. Для вторичной обмотки пределами являются 140 и 350 Ом. Также стоит проверить накальную обмотку, присоединив клеммы, ведущие к магнетрону, к мультиметру. Норма здесь варьируется от 3,5 до 8 Ом.
Все предыдущие тесты не дали результата, то проблема может заключаться в магнетроне.
Для проверки магнетрона достаточно подсоединить тестер к его клеммам питания. Тестер переключается в режим омметра. Если сопротивление равняется 2-3 Омам, то это означает поломку устройства. Та же ситуация, если на тестере значится бесконечность. В обоих случаях устройство подлежит замене.
Перечисленные элементы — наиболее частые виновники поломки микроволновой печи. Однако нередко выход устройства из строя связан с другими неполадками вроде проблем с электронным блоком управления, таймером и прочими электронными деталями. Здесь простые проверки посредством мультиметра не помогут, необходима помощь квалифицированного мастера. Хотя гораздо проще попросту заменить деталь, если вы уверены в ее поломке.
Что собой представляет оборудование?
Как проверить трансформатор, если не знаем его конструкцию? Рассмотрим принцип действия и разновидности простого оборудования. На магнитный сердечник наносят витки медной проволоки определенного сечения так, чтобы оставались выводы для подающей обмотки и вторичной.
Передача энергии во вторичную обмотку производится бесконтактным способом. Тут уже становится почти ясно, как проверить трансформатор. Аналогично прозванивается обычная индуктивность омметром. Витки образуют сопротивление, которое можно измерить. Однако такой способ применим, когда известна заданная величина. Ведь сопротивление может измениться в большую или меньшую сторону в результате нагрева. Это называется межвитковое замыкание.
Такое устройство уже не будет выдавать эталонное напряжение и ток. Омметр покажет только обрыв в цепи или полное короткое замыкание. Для дополнительной диагностики используют проверку замыкания на корпус тем же омметром. Как проверить трансформатор, не зная выводов обмоток?
Это определяется по толщине выходящих проводов. Если трансформатор понижающий, то выводные проводники будут толще подводящих. И соответственно, наоборот: у повышающего вводные провода толще. Если две обмотки выходные, то толщина может быть одинаковой, про это следует помнить. Самый верный способ посмотреть маркировку и найти технические характеристики оборудования.
Как проверить магнетрон в микроволновке
Итак, давайте ближе к делу. Так как стоимость магнетрона не такая уж маленькая, нам нужно убедиться, действительно ли неисправен именно он. Отключаем печь от питающей сети, открываем крышку и осматриваем все внутренности на наличие оплавлений, отгораний, ну и других видимых неисправностей. В моем случае был сгоревший высоковольтный предохранитель, неисправность которого была видна невооружённым взглядом.
На следующем этапе нам придется воспользоваться измерительными приборами, мультиметром или тестером. Нужно убедиться в исправности некоторых элементов микроволновой печи. Следует начать проверку с основной печатной платы, на которой расположены керамические резисторы, диоды, варистор, и другие. Выпаивать их не нужно, прозваниваем прямо так:
Затем следует обратить внимание на термопредохранитель. В моем случае стоит экземпляр на ток 10 ампер и температуру срабатывания 160 градусов
При обычной комнатной температуре он должен прозваниваться накоротко:
Высоковольтный конденсатор мы можем проверить при помощи мультиметра только на пробой, он должен показать бесконечность, если прибор покажет сопротивление близко к нулю, то, скорее всего конденсатор пробит, его нужно заменить. Также вы можете получить сопротивление около одного мегаома, это может произойти из-за того что в некоторых моделей конденсаторов внутри встроен резистор для разряда этого конденсатора. Если это так значит конденсатор целый:
Осталось проверить высоковольтный диод. Так как он состоит из нескольких диодов соединенных последовательно, проверить его исправность нам не получится, так как внутреннее сопротивление велико для мультиметра. Нам главное убедиться, чтобы он не был пробит. Удостовериться в целостности диода можно применив прибор под названием мегомметр. Скорее всего, он не найдется в домашнем хозяйстве:

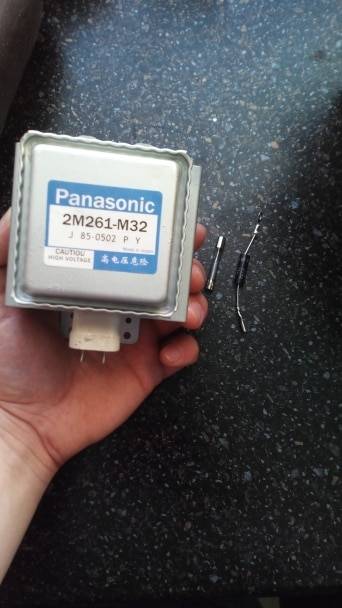

В моем случае все детали были исправны, за исключением высоковольтного предохранителя. Соответственно подозрения пали на вышедший из строя магнетрон. Проверка магнетрона следует начать с прозвонки накала. Достаточно коснуться шупами тестера, в режиме измерения сопротивления, к клеммам магнетрона:
Прибор должен показать сопротивление единицы Ома. Если прибор покажет сопротивление бесконечность, то высокая вероятность что накал в магнетроне отгорел. Чтобы убедиться на сто процентов в этом, нам придется открыть крышку, под которой мы увидим два дросселя. Нужно удостовериться в нормальном контакте этих деталей с выводами. Также эти клеммы нужно проверить с корпусом магнетрона, прибор должен показать бесконечность.
В идеале магнетрон лучше всего проверить отдельно от микроволновой печи на стенде. Но в домашних условиях это сделать проблематично. Напряжение накала в 3,3 вольта мы еще где-то можем найти. А вот напряжение анода достигает 4000 Вольт, в домашних условиях это сложно реализовать.
Если все цепи питания исправны, то методом исключения мы удостоверились, что неисправен именно магнетрон. Поэтому придется приобретать новый. Я так и поступил. Был приобретён магнетрон фирмы LG 2M214, стоимость которого не превышает 30 долларов:
Установить новую запчасть, думаю, не составит большого труда. Может оказаться, так что будет отсутствовать оригинал в магазине. Поэтому придется подобрать аналог
Следует обратить внимание на мощность магнетрона, а также на крепежные отверстия и конфигурацию расположения разъёма контактов. Если высохла термопроводящая паста на термопредохранителе, её следует заменить новой:
Как проверить, что сгорел колпачок для магнетрона?
Чаще всего эта деталь становится неисправной из-за запачканной слюды, которая находится на одной из боковых стен микроволновой печи, скрывая комплектующие. Она не сможет достаточно функционировать и защищать их из-за брызг воды, жировых капель, и т.д.
Если слюдяная пластина сильно испачкана, то она не способна пропускать излучающееся микроволны. Микроволны, которые не смогли пройти через пластину начинают нагревать магнетрон, вследствие чего подлежит ремонту наконечник или колпачок. При разборе устройства можно увидеть насколько он прогорел, и найти должную замену.
Техника безопасности
Перед тем, как разбирать устройство, стоит ознакомиться с техникой безопасности, чтобы разбор не стал причиной более тяжелых последствий. Энергия микроволн негативно влияет на человеческий организм, поэтому камера оснащена всеми техническими нормами безопасности.
Последствиями могут стать:
Частично вернувшаяся энергия позволяет перегревать и выводить из строя анодные ламели или происходит разгерметизация с пробоем электрического разряда в катод. Поэтому запрещается блокировать разрыватели и эксплуатировать технику с открытой дверцей.
Как проверить магнетрон
Цена замены этой детали настолько высока, что многие предпочитают приобрести новую микроволновку, а не ремонтировать старую. Прежде чем отправить испортившийся прибор на помойку, необходимо убедиться в том, что проблема именно в этой дорогостоящей детали. Для этого необходимо проделать определенные манипуляции:
- Первое, что вы должны сделать, чтобы проверить магнетрон – это отключить питание в микроволновке, выключив устройство из сети.
- Осмотрите внутренние стенки микроволновой печи. В случае неисправности магнетрона, вы обнаружите оплавленные участки, потемневшие или сгоревшие стены.
- Если внешних признаков нет, необходимо произвести диагностику тестером.
- Проверьте, исправен ли предохранитель.
Основными признаками того, что магнетрон вышел из строя, являются странные звуки, дым или искры из печи. После таких внешних проявлений микроволновка перестает корректно работать.

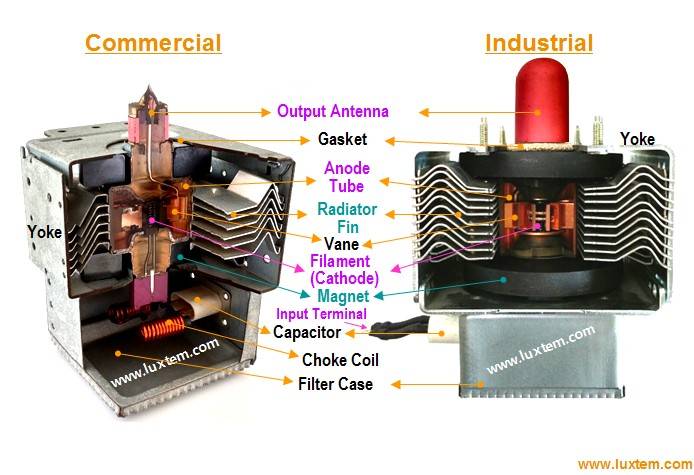

Что такое магнетрон?
Магнетрон — это устройство, которое генерирует радиоволны необходимой частоты. Устройство магнетрона микроволновой печи представляет собой электровакуумный диод:
- Главная его часть — анод цилиндрической формы, изготовленный из меди, разделенный на 10 секторов с такими же медными стенками.
- В центральной части магнетрона расположен катод с размещенной внутри нитью накаливания. Назначение его — эмиссия электронов.
- В торцевых частях магнетрона размещены магниты кольцевого типа большой мощности. Они создают внутри магнетрона магнитное поле, которое необходимо для генерирования излучения сверхвысокой частоты. Напряжение, прилагаемое к аноду, составляет 4 тыс. Вольт, а к нити накала — 3 Вольта.
- Энергия снимается проволочной петлей, которая соединена с катодом и выведена к антенне-излучателю. Излучения СВЧ попадают с антенны в волновод, а от него непосредственно в камеру печи.
Разберемся с назначением этих деталей подробнее.
Вероятные неисправности
Перед проверкой «начинки» магнетрона сначала нужно провести визуальный осмотр, так как иногда причиной кажущейся поломки становится низкое напряжение электросети. Прибор отключают от питания, ждут несколько минут, после чего внимательно осматривают внутреннюю камеру. Если обнаруживают деформацию, обугливание либо запах горелого, то переходят к проверке магнетрона.
Здесь определить на глаз неисправность не получится, так как необходимы специальные электроизмерительные приборы — мегаомметр, тестер, мультиметр. Если этих инструментов нет, выполнить миссию невозможно, поэтому следует сразу отправляться на их поиски. Либо нести СВЧ-печь в сервисный центр. Однако прежде не мешает оценить целесообразность похода, так как магнетрон — элемент основной, формирующий цену устройства. Есть смысл отдавать в ремонт дорогие модели, в противном случае дешевле выкинуть отработавшую технику и купить новую.
«Нарушителями спокойствия» становятся такие поломки магнетрона и микроволновой печи:
- Прогорание алюминиевого колпачка, сигнализирующее искрением, — самое частое явление. Однако небольшая цена этой детали и ее доступность позволяет справиться с проблемой — заменить — без особых затруднений. Временная альтернатива — ее переворот на 180°.
- Значительный перегрев детали нередко сигнализирует об отказе радиатора. В этом случае выход один — его замена, подразумевающая присутствие квалифицированного мастера. Самостоятельные действия неоправданны и бессмысленны.
- Перегрев — неполадка, которая может спровоцировать обрыв нити накаливания. Проверяют догадку тестером. Когда деталь работоспособна, значение составляет 5-7 Ом. Если есть повреждение нити, то сопротивление падает до 3 Ом. Обрыв ее — причина «бесконечного» показателя.
- Мультиметр даст возможность определить поломку какой-либо составляющей высоковольтного диода. При исправной детали на полюсе будет конечное значение, на минусе — бесконечность. В противном случае владельцам останется один выход — визит в сервисный центр. Другой способ проверки — подключение к сети на пути к лампе. Слабое ее горение или мигание — признаки исправности. Любой другой результат — причина требующейся замены детали.
- Термопредохранитель — следующий потенциальный возмутитель спокойствия, так как любой сбой в электросети или скачок напряжения может спровоцировать его выход из строя. При поломке результатом проверки при прозвоне станет величина, отличная от нуля. До смены элемента необходимо протестировать другие выключатели — первичный, вторичный, а также защитный. Если виноваты они, то после замены детали на новую она тоже мгновенно сгорит.
- Высоковольтный трансформатор требует особых манипуляций, так как для его тестирования сопротивления мегаомметром на обмотках нужно отсоединить элемент ото всех проводов. В этом случае показания сверяют с таблицей, потому что у разных моделей/производителей они отличаются. Нормы таковы: 2-4,5 Ом для первичной, 140-350 для вторичной, 3,5-8 Ом для накальной обмотки. Однако помогут настораживающие симптомы — громкое гудение, нагрев, следы обугливания на катушке, запах гари.
- Так же проверяют сопротивление конденсатора. Если оно отсутствует, то деталь необходимо заменить.
Перечисленные выше элементы — те виновники поломки микроволновой печи, что встречаются наиболее часто. Но известны и другие провокаторы неисправности СВЧ-печей — электронные — блок управления, таймеры и т. п. В этом случае элементарная проверка инструментами не поможет выявить поломку, поэтому без помощи квалифицированного мастера здесь не обойтись.
Признаки поломки
Выявить поломку в домашних условиях можно по следующим признакам:
- Пища плохо подогревается. Если еда не нагревается даже при большой мощности, причина может быть в магнетроне.
- Появился дым. Вместе с ним на поломку указывают оплавленнные детали внутри камеры.
- Посторонние звуки во время разогрева пищи. Это похоже на гудение и звон. Притом неисправная микроволновка может издавать звук даже по окончании готовки. Это продолжается в течение нескольких минут.
Если обнаружен любой из этих признаков, микроволновку лучше сдать в ремонт. Если вовремя не провести диагностику и не устранить проблему, могут пострадать другие детали.
Высоковольтный трансформатор микроволновки.
Высоковольтный трансформатор обеспечивает питание магнетрона микроволновки. При неисправности повышающего трансформатора питание на высоковольтную часть устройства не поступает, СВЧ печь перестает генерировать микроволны и соответственно греть продукты.
Какие признаки неисправного трансформатора:
- Микроволновка гудит, вибрирует во время работы
- Появился едкий запах гари, или дыма
- Микроволновка работает, но не греет
Причины неисправности трансформатора
- Межвитковое замыкание обмоток
- Обгорел контакт на разъеме
- Обрыв контакта на в месте соединения клем с обмоткой
Межвитковое замыкание.
Самая распространенная причина неисправности трансформатора это межвитковое замыкание, в следствии разрушения изоляции из-за перегрева. Визуальные признаки межвиткового замыкания трансформатора – это сильное потемнение высоковольтной обмотки трансформатора, следы нагара.
Работа микроволновки сопровождается громким гулом, и запахом гари, при этом обмотка трансформатора сильно греется.
Видимые признаки неисправного трансформатора
Обгоревшая обмотка трансформатора
Сгоревший трансформатор
Для предотвращения подобных неисправностей, рекомендуется не перегревать микроволновку, после длительной работы давать ей “отдохнуть” около 15-20 мин. чтоб она могла остыть.
Обгорел контакт на разъеме.
Частая причина неисправного трансформатора – это отсутствие контакта в месте соединения клем и разъемов трансформатора. Происходит это в результате плохого обжима разъемов. Место плохого контакта начинает искрить, контактная поверхность разъема сильно греется и выгорает, в итоге контакт пропадает вовсе. Последствия плохого обжима разъемов изображены на фото.
Обрыв в месте соединения клем с обмоткой.
В случае, если видимых повреждений трансформатора нет, но трансформатор не работает, возможно произошла потеря контакта в месте соединения обмотки с одной из клем. Это случается довольно редко, в основном по причине не качественной заводской пайки.
Схема трансформатора СВЧ
Силовой трансформатор микроволновки имеет первичную обмотку на 220 Вольт и две вторичных обмотки, одна из них повышающая с 220 Вольт до
2000 Вольт, необходимая для питания высоковольтной цепи магнетрона, вторая понижающая с 220 В до
3,1 В, так называемая “накальная обмотка”, необходима для питания анода магнетрона.
Схема высоковольтной части СВЧ
Как проверить высоковольтный трансформатор мультиметром
Наличие контакта можно проверить омметром. Для проверки соединения необходимо “прозвонить” сопротивление его первичной и вторичной и накальной обмоток. Прежде чем производить измерения, нужно отсоединить все клеммы от трансформатора.
Проверка первичной обмотки: от 2 до 4 Ом. При этом, клеммы первичной обмотки не должны “звонится” на корпус трансформатора. При наличии пробоя первичной обмотки на корпус – трансформатор неисправен.
Проверка вторичной обмотки: от 120 до 200 Ом. Один из выводов вторичной обмотки закреплен на корпус трансформатора, поэтому при “прозвонке” вторичной обмотки одним из щупов тестера касаемся металлического корпуса трансформатора, а вторым – клеммы вторичной обмотки.
Проверка накальной обмотки: от 0,1 до 1 Ом. При исправной накальной обмотке не должно быть обрыва.
Сопротивление обмоток трансформатора микроволновки
| Измеряемая цепь | Сопротивление |
| Первичная обмотка | от 2 до 4 Ом |
| Вторичная обмотка | от 120 до 200 Ом |
| Накальная обмотка | от 0,1 до 1 Ом |
Замена трансформатора микроволновки
Для замены неисправного высоковольтного трансформатора необходимо подобрать аналогичную деталь. Трансформаторы микроволновки имеют общий принцип работы, но они отличаются классом (смотрите маркировку 200, 220, 250 class) мощностью и расположением посадочных креплений. Мощность трансформатора должна быть согласована с мощностью подключенного магнетрона.
Если мощность нового трансформатора будет меньше (100-200 Ватт), то печь будет немного недогревать, необходимо увеличить время нагрева. Если мощность будет больше – ничего страшного не произойдет, немного увеличиться запас мощности и соответственно ресурс трансформатора.
1″ :pagination=pagination :callback=loadData :options=paginationOptions>
Поиск поломки
Поиск поломки в микроволновой печи осуществляется на основе «симптомов». Это позволяет постепенно исключить возможные причины и найти настоящую. Итак, если печь вовсе не включается, то стоит проверить следующие моменты:
- Целостность сетевого шнура
- Положение дверцы и систему ее закрытия
- Состояние сетевого предохранителя и термореле
В первом случае ситуация элементарна — нет питания из-за повреждения сетевого шнура. Схожая ситуация бывает при повреждении розетки или ее перегрузке. В таком случае достаточно заменить этот элемент, с самой микроволновкой все в порядке. Далее стоит проверить работу и положение дверцы. Дело в том, что работа микроволновой печи при открытой дверце опасна для окружающих. Поэтому конструкция предусматривает возможность работы только при ее полном закрытии. Если же на дверце сломалась защелка, система блокировки или проверяющий элемент, то система защиты не даст запустить устройство. Последние моменты также касаются защитных систем печи. Предохранитель предотвращает поломку устройства из-за скачков напряжения в сети, а термореле обеспечивает полное отключение системы при открытой дверце. Оба могут выйти из строя, заменить их довольно просто. Также стоит проверить напряжение в сети и количество подключенных приборов в розетку. Микроволновка весьма требовательна к питанию, поэтому его незначительные отклонения могут помешать работе прибора.
Основные неисправности
Во многих случаях магнетрон не поддаётся ремонту. Но прежде чем покупать новый, необходимо разобраться в причинах поломки. Возможно, удастся сэкономить, заменив всего одну деталь.
- Разгерметизация. Требуется замена прибора. Без вакуума работать не будет.
- Обрыв нити накала. Это как в лампочке — если перегорела, то навсегда.
- Прогорел колпачок на антенне. Можно отремонтировать.
- Вышла из строя магнитная система. Случается редко, но если лопнул верхний магнит, его можно заменить.
- Закончился срок службы. Если прибор износился, его лучше поменять.
- Нарушена ёмкость переходного конденсатора. Сервисные службы при такой поломке советуют замену всего магнетрона. Но, имея нужные инструменты, вы найдёте, чем заменить эту деталь.
Как видите, поправимых случаев мало, но они есть. Прежде чем начать ремонт, проверьте систему на работоспособность.
Диагностика
Первая проверка на исправность — визуальная. Посмотрите, не сгорел ли колпачок антенны, нет ли деформации, пробоин, следов гари на корпусе, фильтре
Обратите внимание на целостность магнитов. Это поможет определить, где находится причина поломки
Если внешних признаков повреждения нет, можно прозвонить магнетрон мультиметром.
- Включите тестер, установите режим 200 Ом. Прикоснитесь щупами к выводам. Целостная обмотка оказывает низкое сопротивление (приблизительно 0,5 Ом), вы услышите писк или звон.
- Ничего не происходит — значит, оборвалась нить накала.
Чтобы прозвонить проходной конденсатор тестером, настройте самый большой режим измерения. Одним щупом прикоснитесь к любому из контактов, а вторым — к корпусу. Если всё в порядке — ничего не произойдёт, прибор покажет «∞» — бесконечность.
Заряд пробивает на корпус? Скорее всего, повреждена ёмкость конденсатора.
Определение неисправности
Чтобы узнать, почему не работает печь, нужно отключить её от розетки и снять крышку.
- Внимательно осматривается внутренность на предмет оплавления, обгорания, отпаявшихся проводов. Состояние высоковольтного предохранителя видно невооружённым взглядом. Предохранитель с оборванной нитью меняется на целый и если при опробовании печи опять перегорает, то поиск продолжается.
- Для дальнейшей диагностики потребуется мультиметр или тестер. Проверка начинается с печатной платы, на которой собрана схема питания магнетрона, состоящая из резисторов, диодов, конденсаторов, варисторов. Детали можно прозванивать по месту, без выпаивания.
- После чего тестером проверяют термопредохранитель. При нормальных контактах сопротивление равно нулю.
- Проверка высоковольтного конденсатора мультиметром возможна только на пробой. Если прибор покажет короткое замыкание – деталь заменяется. Так как некоторые типы конденсаторов имеют встроенные резисторы для разрядки, исправная ёмкость покажет сопротивление в 1 МОм, вместо бесконечности.
- Для проверки высоковольтного диода тестер не годится, поскольку у него мал диапазон измерения сопротивления. Чтобы правильно оценить состояние диода потребуется мегомметр со шкалой до 200 МОм. Но вряд ли он найдётся в домашней мастерской. Поэтому применяется метод диагностики с использованием двухпроводной домашней электросети с обязательным соблюдением правил безопасности. Один вывод диода подключается к сетевому проводу. Между вторым и другим проводником сети включается мультиметр для измерения постоянного напряжения в диапазоне до 250 В. Если диод цел, прибор покажет наличие выпрямленного напряжения. При пробое или обрыве стрелка останется на нуле. Для замены подойдёт любой высоковольтный диод с рабочим напряжением 5 кВ и током 0,7 А.
- Проверка магнетрона начинается с прозвонки накальной нити. Для этого измеряется сопротивление между его клеммами, которое у исправного накала составляет несколько Ом. Если тестер показывает бесконечность, это ещё не значит, что нить перегорела. Для полной уверенности проверяется, после снятия крышки, целостность соединений дросселей с клеммами магнетрона. Некоторые умельцы рекомендуют удалять дросселя. Делать это ни в коем случае нельзя, так как нарушается режим работы трансформатора, из-за чего возможно возгорание. После измерения сопротивления между выводами и корпусом можно судить о состоянии проходных конденсаторов. При бесконечности – всё нормально, при нуле – пробиты, а при наличии сопротивления – с утечкой тока. Неисправные конденсаторы откусываются кусачками и на их место припаиваются новые с ёмкостью не менее 2000 пФ.
- Если все элементы целы, но магнетронного излучения недостаточно для полноценного разогрева еды, значит, катод потерял эмиссию. Данная неисправность устраняется только заменой. При замене конденсаторов нельзя пользоваться обычным припоем, требуются тугоплавкие марки или компактный аппарат для контактной сварки.
На видео рассказ для чайников, как проверить магнетрон, всё очень доходчиво:
Как проверить магнетрон
Полезные рекомендации
Ниже предоставлено несколько советов, которые помогут продлить срок эксплуатации микроволновой печи и срок службы магнетрона:
В случае появления треска или искр во время работы прибора, необходимо прекратить использование печи, и выяснить основную причину. В любом случае, ремонт неисправности – это дешевле, чем покупка новой СВЧ-печи. Чаще всего виновником таких признаков является перегорание защитного колпачка магнетрона.
Регулярно следите за состоянием слюдяной накладки, которая предназначена для защиты выхода волновода в камеру. В нее часто попадает жир и крошки от пищи, что приводит к поломке. В случае неисправности колпачка, слюда может быть прогоревшей, что становится основной причиной поломки магнетрона
Поэтому важно держать накладку в чистоте, так как жир, который попал на нее, под воздействием температуры приобретает электропроводность. Это становится причиной появления искр в камере печи.
При нестабильном напряжении, лучше подключать микроволновую печь через стабилизатор
Из-за незначительных падений и колебаний, некоторые детали печи могут выходить из строя. При падении мощности ускоряется износ катода магнетрона.
Помните, что основной причиной поломки может быть не только магнетрон, но и другие детали. Поэтому для начала важно провести проверку величины напряжения в области подключения печи к электросети, а также состояние слюдяной пластины.
Магнетрон является главной составляющей частью любой микроволновой печи. И при правильном уходе за бытовым прибором, а также при своевременном обнаружении повреждений, возможно продлить срок службы данного устройства.
Особенности проверки
Конденсатор проверяется на исправность различными методами. Основной способ — с выпаиванием из схемы. Иногда можно проверить работоспособность без выпаивания. Но результаты исследования не будут точны — на него влияют прочие компоненты. Для проверки в цепи применяются тестеры с крохотным напряжением на щупах. Малое напряжение предотвращает повреждение остальных элементов платы.
Вне зависимости от особенностей моделей, все электролитические конденсаторы обладают высокой мощностью. При выполнении проверки происходит их подзарядка. Ее продолжительность составляет всего несколько секунд. В процессе зарядки наблюдается увеличение уровня сопротивления, с движением стрелки тестера или изменением цифровых показателей в электронном мультиметре.
Полярные конденсаторы
Эти электролитические кондеры обладают полярностью. При включении в сеть необходима проверка правильного подсоединения. Плюсы соединяем с плюсами, а минусы — с минусами. Игнорирование этого правила приводит к взрыву электролита.
Электролит бывает твердым или жидким. Емкость элементов составляет 0,1—100000 мкФ. Предназначение элементов — выравнивание и фильтрация сигналов. Метки «-» и «+» нанесены на корпусе. Положительный вывод имеет большую длину. При перепутывании полярности происходит пробой диэлектрика, в результате чего электролит мгновенно испаряется и корпус разрывает. Диэлектриком является бумага, пропитанная электролитом. Современные корпуса сверху вдавлены и рассечены крестом. При взрыве распадается не весь, а только верхняя часть. Учитывая специально ослабленные элементы, при неисправности видно вспучивание верхней части.
Неполярные конденсаторы
Отличить визуально неполярный от полярного просто — у него не будет маркировки полярности на корпусе. У неполярных материал диэлектрика другой. Состоит из керамики или стекла. Ток саморазрядки намного меньше, учитывая большую диэлектрическую сопротивляемость, чем у бумаги. Ток утечки тем ниже, чем выше сопротивляемость диэлектрической перегородки.
Соблюдать полярность при включении в схему совсем необязательно. Иногда такие кондеры изготавливают очень маленькими и включают в схему в больших количествах.
Емкость деталей небольшая — от микрофарадов до пикофарадов.
Как установить новую деталь
Прежде всего микроволновку нужно отключить от электропитания. Если она только что использовалась, то нужно дать ей время остыть. Теперь можно переходить к ремонту:
Тщательно вымыть внутреннюю поверхность микроволновки и протереть насухо. Можно использовать самые разные средства от обычной соды до моющего средства специально для эмали, это зависит только от выбора владельца;
Нужно снять заднюю крышку прибора;
С помощью отвёртки нужно аккуратно отвинтить 4 болта
Нужно провести первичный осмотр механизма. Если есть почернения или полностью сгоревшие детали, но менять нужно не только магнетрон;
Механизм без видимых повреждений. Лучше перед отсоединением проводов сфотографировать их расположение
Отсоединить магнетрон от проводов;
Если детали можно починить, то переходите к следующему шагу;
Внимательно осмотреть колпачок. Если он сгорел, как на фото, то нужно заменить его на новый. Если нет, то надо перейти к следующему шагу;
Расплавленный и новый колпачки
Требуется проверить, как работает магнетрон по алгоритму, указанному выше;
Нужно аккуратно поставить новый магнетрон на место старого;
Вкрутить саморезы, чтобы зафиксировать его;
Подсоединить к нему провода
Важно их не перепутать, иначе либо техника вообще не заработает, либо сломается.
Привинтить заднюю крышку микроволновки на место;
Проверить её работу после ремонта. Если она по-прежнему искрит или вообще не работает, то, скорее всего, владелец ошибся и сделал что-то не так
В таком случае настоятельно рекомендуется отдать микроволновку в ремонт.
Исправный конденсатор
Замена конденсатора
Если выявлена проблема с переходным конденсатором, то его можно заменить таким путём:
- Снять крышку фильтра;
- Перекусить кусачками контакты дросселей;
- Сверлом (3 миллиметра) сделать отверстия вокруг конденсатора;
- Достать из корпуса фильтр;
- Отмотать у каждого дросселя один виток, благодаря этому контакт будет длиннее;
- Отполировать контакты наждачной бумагой;
- Вставить новый конденсатор в корпус;
- Привинтить его с помощью болтов;
- Аккуратно соединить контакты таким образом, чтобы они не соприкасались со стенками корпуса;
- Закрыть крышку фильтра.
С помощью инструкции и необходимых инструментов можно починить некоторые составляющие магнетрона. Однако если человек не уверен в своих силах и умениях, лучше обратиться к профессионалам. Несоблюдение техники безопасности или обыкновенная случайность могут навредить здоровью и жизни сразу нескольких людей. Чтобы отсрочить ремонт микроволновки, пользователям следует не нарушать инструкцию по эксплуатации и не пренебрегать регулярной чисткой от жира и частиц еды.
Конденсатор
Конденсатор – электронный компонент, предназначенный для накопления электрического заряда. Способность конденсатора накапливать электрический заряд зависит от его главной характеристики – емкости. Емкость конденсатора (С) определяется как соотношение количества электрического заряда (Q) к напряжению (U).
Емкость конденсатора измеряется в фарадах (F) – единицах, названых в честь британского ученого физика Майкла Фарадея. Емкость в один фарад (1F) равняется количеству заряда в один кулон (1C), создающему напряжение на конденсаторе в один вольт (1V). Вспомним, что один кулон (1С) равняется величине заряда, прошедшего через проводник за одну секунду (1sec) при силе тока в один ампер (1A).
Однако кулон, это очень большое количество заряда относительно того, сколько способно хранить большинство конденсаторов. По этой причине, для измерения емкости обычно используют микрофарады (µF или uF), нанофарады (nF) и пикофарады (pF).
1nF = 0.000000001 = 10-9 F
1pF = 0.000000000001 = 10-12 F
Плоский конденсатор
Существует множество типов конденсаторов различной формы и внутреннего устройства. Рассмотрим самый простой и принципиальный — плоский конденсатор. Плоский конденсатор состоит из двух параллельных пластин проводника (обкладок), электрически изолированных друг от друга воздухом, или специальным диэлектрическим материалом (например бумага, стекло или слюда).
Заряд конденсатора. Ток
По своему предназначению конденсатор напоминает батарейку, однако все же он сильно отличается по принципу работы, максимальной емкости, а также скорости зарядки/разрядки.
