Регулировка, замена и заточка ножей электрорубанка

Как наточить нож рубанка

Первая попытка правки режущей кромки показала хорошую работоспособность созданного приспособления для заточки столярного инструмента, но сразу указала на его недостатки, которые были допущены в спешке.

Что усложняет работу заточной тележки

О высоте корпуса

Для создания качественной режущей кромки необходимо правильно выставить угол заточки. Он формируется выдвижением ножа рубанка, используемого в качестве гипотенузы прямоугольного треугольника.

Этот фактор необходимо учитывать при создании высоты тележки. Для формирования самых острых углов мне потребовалось максимально выдвигать нож из заточного приспособления, а это не очень удобно.

Поэтому при наладке я уменьшил высоту приспособления до минимума, обрезав часть корпуса. На это ушло всего несколько минут, а возможности и удобство пользования инструментом расширились.

О ширине расстояния между колёсами

Здесь тоже была допущена ошибка. Широкая тележка требует крупногабаритного точильного камня или наждачной бумаги большой площади. Это не экономно.

Я по возможности уменьшил расстояние между шарикоподшипниками, и они стали помещаться на самодельном точильном камне, сделанном мною из керамической плитки. С его помощью удобно осуществлять доводку режущей кромки после ее правки на крупнозернистой шкурке.

Другие рекомендации

Сделанный мною корпус из бруска удобнее выполнять из трех составных частей:

нижней, служащей осью крепления колес и прикрепленной на верхнем переходнике;
средней прямоугольной;
верхней из закрепленной крепежной пластины.

Нижнюю заготовку с подшипниками можно делать уже, чем ширина полотна рубанка и крепить отдельными шурупами к средней, а шпильки располагать в средней и верхней частях. В этом случае режущий инструмент станет удобнее.

Технология заточки

В этом вопросе ничего сложного нет, если правильно установить нож рубанка. Его плоскость подводов должна точно лежать на поверхности точильного камня в тот момент, когда тележка находится в рабочем положении

Надо обратить внимание на:

плотность и равномерность прилегания поверхностей;
строго перпендикулярное положение режущей кромки относительно направления движения заточной тележки;
отсутствие препятствий на пути колес.

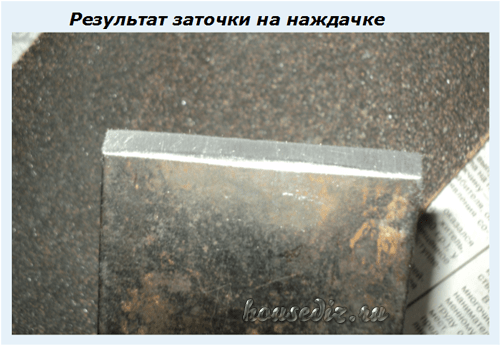

Сама заточка выполняется быстро. Мой помощник — школьник начальных классов с большим интересом выполнил эту несложную работу, покатав подготовленное приспособление по ровно расстеленной полосе наждачной бумаги.

У него получился довольно удовлетворительный результат: вполне нормальная ровная режущая кромка, но не до конца сформированная плоскость скоса внизу.

Мне осталось немного поработать, чтобы устранить указанный дефект. Затем довел режущую поверхность до хорошего состояния на самодельном точильном камне с мелким зерном.

Качество поверхности улучшилось. Дальше требуется правка на коже или резине с пастой ГОИ.

Но даже в таком состоянии рубанок стал хорошо строгать древесину, создавая тонкую и равномерную стружку.

Заканчивая изложение материала хочу обратить внимание, что приспособления для заточки ножей рубанка, стамески и другого столярного инструмента имеют различные конструкции. Самые простые создаются из обычного деревянного бруска, в котором делается пропил под углом для крепления режущего лезвия. Этим бруском ведут по точильному камню

Заточка вполне удовлетворительная, но возникает дополнительное трение древесины, которая к тому же постепенно стачивается. А в описанной конструкции подшипники качения снимают эту нагрузку

Этим бруском ведут по точильному камню. Заточка вполне удовлетворительная, но возникает дополнительное трение древесины, которая к тому же постепенно стачивается. А в описанной конструкции подшипники качения снимают эту нагрузку.

Рекомендуемая мной конструкция предназначена для начинающих мастеров без практического опыта. Профессиональные столяры пользуются дорогими и высокоточными приспособлениями.

О них подробно рассказывает Андрей Ярмолкевич в своем видеоролике «Заточка ручного рубанка».

https://youtube.com/watch?v=hc_cFxP4C2s

Полезные товары

Магнитный браслет – держатель
Монета-сувенир для принятия решений
Поворотная головка на кран для экономии воды

Соблюдение безопасности при работе с рубанком

При правильном использовании инструмента можно выполнить достаточный объем работ за короткий срок, но при несоблюдении мер предосторожности можно получить серьезные травмы

Прежде чем начать работать, заготовку важно как следует закрепить, а иначе возникает риск, что ее может вырвать при работе, и она может нанести травмы рабочим или другим лицам, находящимся поблизости. При техническом осмотре режущих элементов или при регулировке ножей инструмент следует полностью обесточить, отключив электрический шнур от электросети, так как случайный пуск может нанести непоправимый вред здоровью

При техническом осмотре режущих элементов или при регулировке ножей инструмент следует полностью обесточить, отключив электрический шнур от электросети, так как случайный пуск может нанести непоправимый вред здоровью.

Изделия следует начать обрабатывать, включив заранее устройство и дав ножам набрать требуемые обороты до того момента, пока режущие элементы не соприкоснутся с древесиной.

Во время работы необходимо избегать перегибов электрического шнура. Должна и соблюдаться целостность электроизоляции. Она должна быть неповрежденной, а токоведущие элементы – тщательно заизолированы.

Разновидности ножей для электрорубанков

Ножи на электрорубанке являются расходным материалом. С их помощью обеспечивается обработка деревянных поверхностей.

Ножи для электрорубанка классифицируются по следующим критериям:

возможности повторного практического использования;
форме лезвий;
размерам ножевых полотен;
стоимости.

Покупая электрический рубанок, кроме проверки его работоспособности и комплектации следует уделять внимание качеству установленных на барабане ножей, их заточке. Лезвия должны быть острыми, с ровной кромкой, не содержащей изгибов или выбоин

Проверять следует и запасные ножи. От правильного подбора режущих насадок зависит конечное качество обработки пиломатериалов.

Одноразовые ножи

Ножи, предназначенные для одноразового использования, делают из твердых сплавов на основе стали в виде острых с двух сторон пластин. Затачиванию такие режущие части не подлежат. После того, как используемая кромка полностью изнашивается, ножевое полотно переворачивают и устанавливают на барабане другой стороной. При этом инструментом продолжают работать. Если и вторая режущая кромка затупляется, то лезвие просто выбрасывают.

Одноразовые ножи предназначены только для выполнения работ, которые не требуют высокой точности и качества обработки заготовок. Но они удобны в практическом использовании: при установке их не надо точно настраивать и балансировать.

По форме одноразовые изделия бывают:

прямыми;
волнистыми;
прямыми, но закругленными с концов.

У первой разновидности изделий прямая режущая часть. Такие расходные материалы удобно применять, чтобы выполнять обработку деталей, имеющих меньшую ширину, чем длина у установленного лезвия, выбирать четверти. Волнистые ножи используют при необходимости проведения грубой обработки пиломатериалов. С их помощью можно придавать деревянной поверхности различную текстуру, например, сымитировать «старение». Прямые режущие кромки, закругленные по краям, хороши тем, что не оставляют следов (борозд, ступенек) на поверхности обрабатываемой древесины. Это подходящий вариант при необходимости работы с широкими деревянными заготовками.

Многоразовые режущие насадки

Изделия, которые предназначены для многоразового использования, отличаются как своей формой, так и размерами от одноразовых режущих насадок. Их изготавливают, используя сталь высокого качества, что обеспечивает легкость и качественность обработки деревянных поверхностей.

С помощью многоразовых ножей можно добиться такой степени гладкости поверхности заготовки, что шлифование не потребуется. Они имеют маркировку HSS (полностью High-Speed Steel, что переводится как быстрорежущая сталь). Такие лезвия считаются профессиональными. Их установка сопровождается высокоточной балансировкой и регулировкой. Заточка также должна быть отличного качества. При этом инструментальную быстрорежущую сталь можно наточить так, чтобы она была очень острой.

На рабочие барабаны большинства моделей электрических рубанков можно устанавливать как одноразовые, так и многоразовые режущие насадки. Но встречаются также устройства, которые возможно оснастить только лезвиями, не предназначенными для затачивания. По этой причине при покупке электрорубанка рекомендуется отдавать предпочтение универсальным электроинструментам.

Классификация по размерам

Ножи для электрорубанка могут быть стандартного или нестандартного размера. Изделия первого вида, называемые «пластинами», имеют длину 82 мм, ширину 5,5 мм, а толщину 1,2 мм. Такие режущие насадки подходят на большинство моделей электрических рубанков от иностранных фирм Макита, Skil, Бош, Black&Dekker.

Ножи прямые для электрорубанков Bosch, SKIL

Нестандартные режущие насадки с большей шириной и толщиной лезвий характерны для электрорубанков от фирм Байкал и Интерскол. Из-за своих параметров они прочнее и качественнее стандартных пластин. При попадании на металл такие ножи не ломаются. Их можно затачивать с помощью наждака. Ширина насадок составляет около 1 см. Длина может быть 82 мм, 102 мм, а у изделий фирмы Ребир она достигает 110 мм.

Ножи прямые для электрорубанка Rebir ИЭ-5709

Цена режущей насадки зависит от фирмы производителя. Также этим фактором часто определяется качество изделия. Если приобретать ножи известных компаний (например, Бош), то можно рассчитывать на долгий срок их службы.

Заточка ножей электрорубанка своими руками

Использование прибора с тупыми лезвиями ведет к повышению нагрузки на мотор, а это чревато его преждевременным износом. К тому же, ухудшается качество обработки.

Заточить ножи электроинструмента в домашних условиях не так уж и трудно, если быть аккуратным.

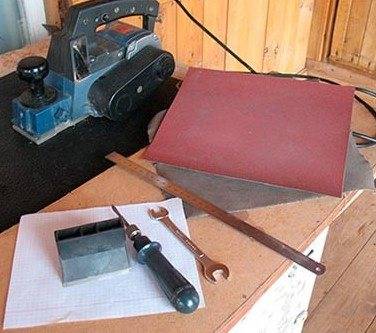

Необходимые материалы

точильный камень: крупнозернистый — для первичной, мелкозернистый — для финальной заточки;
две доски ламината, деревянный брусок — если нужно изготовить точилку самому.

Узнайте: Как выбрать эксцентриковую шлифмашину: 5 советов и правил

Инструменты

ножовка;
точильный станок;
зажим для ножа;
линейка;
отвертка;
карандаш;
нож для дерева;
стамеска;
молоток;
крепежные винты и шпильки;
электродрель;
нож от рубанка;
два одинаковых подшипника.

Как правильно выполнить заточку своими руками:

1. Снять ножи.

2. Аккуратно прикрутить их к зажиму так, чтобы кромки лежали в одной плоскости.

3. Плавненько, слегка надавливая, вести ножи по абразиву

Важно следить, чтобы лезвия одновременно затачивались. Так первоначальный угол заточки сохранится

Совет: чтобы пыль от стачиваемого абразива не летела в лицо, камень лучше заранее намочить.

4. Проверить работу: осмотреть ножи на предмет дефектов, убедиться, что режущая часть — достаточно острая.

5. Установить пластины на электрорубанок и отрегулировать их.

Этот способ подходит, если нужно слегка заточить аксессуар. Для слишком тупых ножей понадобится специальное приспособление. Но и его можно сделать своими руками.

Как сделать приспособление для заточки

Создать заточную тележку самому — непростая, но выполнимая задача.

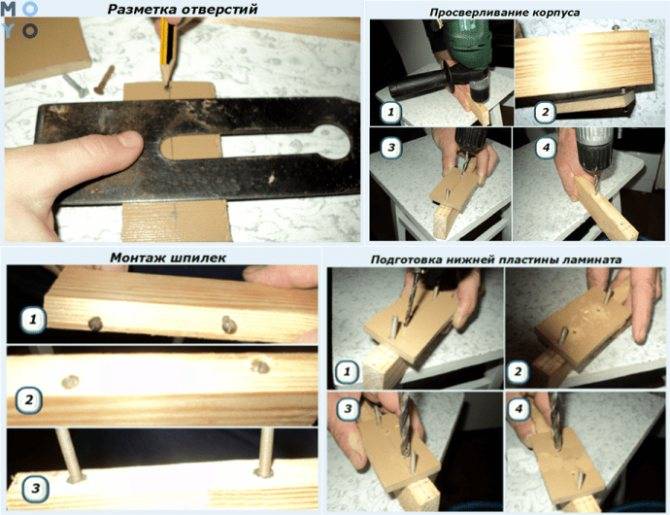

Создание корпуса	Создание заготовок для креплений:
1. Карандашом нужно провести ось на ламинате.
2. Разметить на ней пару точек, которые немного превышают размер ножа электрорубанка по ширине.
3. Воспользовавшись электродрелью, сделать отверстия для шпилек.
4. Теперь то же самое нужно сделать с еще одним кусочком ламината. Первый можно использовать как шаблон.
Перенести размер на корпус будущего приспособления:
Поставить деревянный брусок вертикально.
Сделать сквозное отверстие с краю, при этом расстояние должно быть чуть шире колеса.
Сделать еще одну такую же дырочку с другой стороны.
Завершающий этап:
1. В просверленную дырочку вставить шпильку.
2. Надеть на нее заготовку.
3. Накрутить отверткой гайки на шпильки.
4. К бруску с помощью шурупов прикрепить нижнюю часть ламината. Ее можно сверлить и зенковать прямо на нем.
5. Осталось закрутить винты.

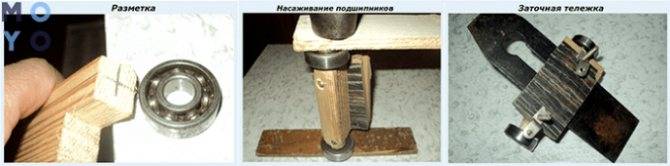

Установка подшипников	Создание выступов:
На бруске разметить линии, куда будут устанавливаться колеса.
Ножовкой надрезать его в местах крепления подшипников.
Убрать лишнее дерево. Тут пригодится стамеска и молоток.
Закрепление подшипников:
1. Провести ось для центров колесиков.
2. Придать выступам цилиндрическую форму с помощью ножа.
3. Вбить подшипники в подготовленные пазы.
Совет: для лучшей фиксации поверхность, куда крепятся колеса, можно промазать клеем.
Финальная часть	Закрепить вторую планку ламината.
Вставить между верхней и нижней доской нож электрорубанка и прикрепить его гайками.

Разбираемся: Какой из 2 типов перфораторов лучше – вертикальный или горизонтальный?

Основные правила работы

Правильная заточка ножа рубанка прежде всего зависит от того с каким материалом предстоит работать. Дело в том, что при работе с мягкими породами дерева, таким как липа, осина, сосна рекомендуется доводить угол заточки рубанка по дереву до 45-50 градусов. Для работы с породами древесины средней твердости угол заточки лезвия рекомендуется сделать в 60 градусов. При работе с твердыми породами дерева режущая кромка затачивается под углом 75-80 градусов.

Для всех типов лезвий первым этапом выступает правка на абразивном материале большой зернистости – это необходимо для того, чтобы убрать зазубрины

На этом этапе важно чтобы резец сохранил прямую форму кромки, здесь важно, чтобы по всей ширине лезвия металл снимался равномерно. Для проверки правильности заточки используется шаблонная пластина с идеально ровной поверхностью

Лезвие ставится на поверхность пластины и по просвету между режущей кромкой и плоскостью выявляются изъяны. На этом этапе можно использовать обычное точило с абразивными кругами большой и средней зернистости.

После того как форма режущей кромки восстановлена, проводится проверка угольником угла между боковыми гранями и режущей плоскостью. Кроме того, делается проверка шаблоном угла режущей кромки. Если обнаружены изъяны, придется процесс повторить.

Заточка рубанка на мелкозернистом камне делается на пониженных оборотах с использованием водяной ванны. Металл не должен перегреваться, иначе он потеряет свои свойства. На электрическом станке работать будет проще, если использовать широкий точильный круг и специальную приставку.

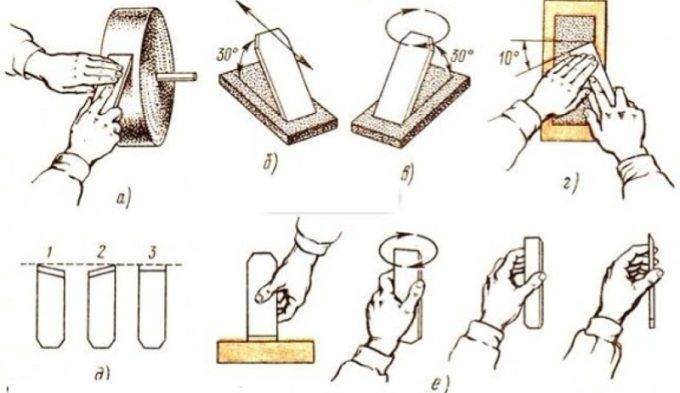

Заточка ножей для ручных рубанков

Если лезвие не имеет изъянов в виде зазубрин и сколов, и не требует изменения угла режущей кромки, то рекомендуется сразу приступать к чистовой обработке.

Сначала на точило устанавливается абразив средней зернистости. На нем делается формирование угла кромки. Полотно берется в руки и с упором на опору станка формируется под нужным углом

Здесь важно чтобы лезвие было одинаково заточено по всей ширине режущей кромки

На мелком абразиве лезвие доводится с периодическим смачиванием в воде, важно не допустить перегрева металла. Окончательная доводка делается на точильном камне высокой зернистости

Камень перед работой на 2-3 часа замачивается в воде, чтобы обеспечить легкое движение и образование абразивной пасты на поверхности

Окончательная доводка делается на точильном камне высокой зернистости. Камень перед работой на 2-3 часа замачивается в воде, чтобы обеспечить легкое движение и образование абразивной пасты на поверхности.

Движение по плоскости делаются плавные, лезвие прижимается с легким усилием, так, чтобы чувствовать сопротивление камня. После первичной обработки делается доводка при помощи наждачной бумаги зернистостью 1000-1200 единиц. Бумага ложится на отрезок стекла, после чего не снимая полотно с устройства, делается окончательная доводка.

Заточка ножей электрорубанков

Заточка ножей электрорубанков делается более аккуратно и точно. Дело в том, что на барабане электрорубанка их устанавливается два, и если нарушить балансировку, сняв с одного больше металла при заточке, чем с другого, в процессе работы нарушится балансировка барабана и уже придется ремонтировать весь рубанок. Второй момент заключается в том, что многие модели рубанков с ножами толщиной 5 мм в качестве режущего инструмента применяют пластины из специальной стали, что требует точности при работе. Для такого инструмента применяются специальные абразивы для победитовых пластин.

Ножи для электрорубанков сразу зажимаются в устройстве для заточки, поскольку правильно удержать их в руках очень сложно. Работа производится на мелкозернистом абразиве с применением водяной ванны.

Заточка ножей для ручных рубанков

Рабочая кромка ножа представляет собой ребро, которое всё-таки имеет незначительный радиус закругления. Перед заточкой визуально проверяют целостность кромки: на ней не должно быть местных вырывов металла. При их наличии ножи для рубанка придётся укоротить.

Для максимального уменьшения радиуса закругления на кромке, заточку рекомендуется проводить в два этапа. Вначале производится первичная заточка: затупившийся нож со стороны фаски подносят к периферии точильного круга и сильно прижимают. Число оборотов точила не должно превышать 600…700 мин-1, иначе съём металла окажется значительным

Важно и не переусердствовать с силой нажатия, поскольку на стали могут появиться сине-фиолетовые цвета побежалости – неприятный признак отпуска металла. Твёрдость ножа для рубанка при этом снизится, и придётся путём довольно сложной термообработки (отжиг+закалка+отпуск) восстанавливать прочностные характеристики материала

При отсутствии точила поступают следующим образом. Заточка ножа для ручного рубанка производится крупнозернистым точильным бруском, который необходимо зафиксировать на рабочем верстаке (обе руки должны оставаться свободными). Заточку выполняют круговыми перемещениями фаски по поверхности бруска. При этом желательно периодически смачивать нож водой либо мыльным раствором. Это не только очищает затачиваемую поверхность от мельчайших частиц металла ножа, но и позволяет равномерно охлаждать инструмент.

Появление на лезвии тонкого заусенца по всей его длине – признак перехода ко второму этапу заточки. Здесь инструмент затачивается с использованием более мелкозернистого бруска, который снимет заусенец. Общепринятая градация брусков по их зернистости следующая:

Высокая зернистость (30…180 мкм): бруски/точила из карбида кремния или корунда. Применяются для удаления крупных дефектов на ножах, изменения угла фаски и т. п.
Средняя зернистость (7…20 мкм): бруски/точила из электрокорунда или диоксида хрома. Подходят для предварительной заточки.
Малая зернистость (3…5 мкм). Материалы те же, инструмент используется для окончательной заточки ножей.

После окончания заточки лезвием ножа проводят по куску дерева твёрдых пород, который окончательно снимет фрагменты заусенца.

Описание инструмента

Знание устройства и принципа работы электрического рубанка необходимо всем, кто хочет пользоваться этим инструментом. Оно поможет не только правильно применять прибор, но также и самостоятельно отремонтировать его, если это будет необходимо.

Устройство

Устройство инструмента практически не изменилось со дня выпуска первой модели.

Появились лишь некоторые дополнительные функции и электрическое управление.

Также более совершенными стали двигатели: они уменьшили вес, получили большую мощность.

Конструкция электрического рубанка включает в себя такие детали:

Корпус;
Блок электродвигателя;
Рукоятка для опоры;
Мешок для сбора стружки;
Резиновая накладка;
Подошва, выполняющая роль опоры, она состоит из регулируемой и неподвижной части;
Патрубок для выведения образующегося мусора;
Кнопка для включения;
Кнопка блокировки;
Регулятор для установки глубины строгания;
Барабан с режущими ножами (от 1 до 3 штук);
Боковой ограничитель;
Передаточный механизм.

Принцип работы

Функционируют различные модели электрических рубанков по одному принципу:

Во время подачи питания на обмотки стартера начинает вращаться ротор электродвигателя.
Затем при помощи передаточного механизма крутящий момент передаётся в барабан к лезвиям.
Они, в свою очередь, вращаются по кругу. При соприкосновении с деревом лезвиями производится снятие части поверхности материала. Количество отрезаемой древесины регулируется вручную. При помощи патрубка производится выброс лишней стружки.
Во время включения или выключения питания электрический двигатель запускается и останавливается не моментально, а постепенно. Это помогает избежать перегрузок в процессе работы.

Способы заточки ножей

Сегодня для правки инструмента применяется два основных метода – станочная обработка и ручная правка. Для первого способа используется электрический станок для заточки или ручное точило. Для ручного способа применяется абразивные камни разной зернистости или наждачная бумага.

Для ножей, имеющих прямую кромку, это чаще всего делается в два этапа – сначала правка на электрическом точиле, а потом доводка на камне руками. А для фигурных или полукруглых лезвий сначала делается правка формы напильником или на тонком абразивном круге электрического точила. Вторым этапом делается проверка формы – лезвие вкладывается в рубанок и проверяется правильность формы режущей кромки. В самом конце делается доводка на заточном станке с кругом из вулканита.

Для ответственных работ кроме электрического заточного станка с абразивными кругами разной зернистости и ручных камней используется и такой прием, как доводка на кожаном ремне с применением полировочных паст. В таком случае кромка получается идеально острой.

Особенности

Сегодня существует несколько приспособлений для обработки лезвий. Их классифицируют по разным признакам. Наиболее распространенными являются следующие.

Приспособления классифицируют по типу использования. Выделяют ручные и механизированные станки. Первый вариант отличается простотой использования, а также небольшой стоимостью. Преимуществом второго является высокая скорость обработки стального материала, именно поэтому такие инструменты более популярны.
Вторая классификация подразумевает разделение приспособлений по зернистости абразивного материала. Большое зерно приводит к быстрому снятию стали с лезвия, а уменьшение камней абразива способствует уменьшению толщины металлического слоя.
Третий вариант классификации – самодельные или покупные устройства. Если требуется, можно собрать станок своими руками, при этом такой вариант обойдется даже дешевле.

Сегодня многие компания занимаются производством точильных устройств. Однако от ручной заточки отказываться не стоит. Такое приспособление имеет ряд плюсов:

оно подходит для обработки режущей кромки и может быть использовано для заточки других ножей;
механизм снимает небольшое количество металла, в процессе можно использовать несколько абразивных элементов разной зернистости.

Алгоритм замены ножей на электрорубанке

Чтобы снять ножи с электрорубанка и заменить их новыми (или правильно заточенными) понадобится набор гаечных ключей, а также, в некоторых случаях, отвертка. Собрать и разобрать электрорубанок полностью, чтобы поменять рабочие насадки, не потребуется. Замена выполняется в такой последовательности:

проворачивают барабан, выставляя его в такое положение, чтобы получить доступ к болтам крепления ножей;
ослабляют, но не полностью, эти болтовые фиксаторы;

вручную или с использованием плоской отвертки снимают рабочую насадку;
с остальными лезвиями поступают аналогичным способом;
ставят новые ножи в гнезда, фиксируя их болтами;
выставляют их в правильном положении.

Основным моментом является необходимость поставить лезвия точно в гнезда и надежно зафиксировать их, чтобы они не выпали во время работы инструментом. Из-за того, что у разных моделей электрорубанков крепления рабочих насадок могут отличаться, то рекомендуется предварительно прочитать инструкцию по эксплуатации к используемому оборудованию.

Когда на барабане электрического рубанка установлены две режущие насадки, менять нужно сразу обе. Это предотвратит возникновение дисбаланса, следствием которого является снижение качества обработки пиломатериалов и выход из строя электрического рубанка.
