Советы и рекомендации
Чтобы процесс подключения осуществился с первого раза, а звук был качественным, следует принять во внимание важные моменты
Из всего вышеперечисленного можно сделать вывод, что с подключением смартфона к музыкальному центру справится любой пользователь, так как для этого не требуется каких-то специальных навыков и знаний, а на осуществление этой процедуры уходят считаные минуты. Потребуется лишь выбрать подходящий вариант подключения и купить нужный провод. Простое соединение двух устройств способно вывести качество звука на новый уровень и доставить массу положительных эмоций при прослушивании любимых композиций.
О том, как быстро подключить телефон к музыкальному центру, вы узнаете из следующего видео.
Источник
Как сделать USB вход на старом магнитофоне или музыкальном центре
Стоит у меня давно музыкальный центр без дела, так как кассет уже практически нет, да и диски уже отходят. Вот я и решил его переделать, вернее снабдить его входом USB и микро CD, чтобы вставил флешку и слушай любимую музыку.
А для этого мне потребовалось на алиэкспрессе заказать MP3 плеер в виде приставки к любой аппаратуре.
Если кто захочет повторить это всё, вот ссылка на эту приставку.
Для этого нам понадобится разобрать музыкальный центр, вернее открутить боковые крышки и заднюю тоже.
Итак начнем…
Но сначала нужно выбрать место, куда вы будете встраивать этот маленький плеер. Я решил его встроить в боковую, правую крышку музыкального центра, вы можете выбрать другое, удобное для вас место.
Музыкальный центр я решил переделать и использовать в гараже, чтобы наслаждаться любимой музыкой во время работы.
Итак, далее намечаем и вырезаем прямоугольное отверстие в которое будет вставляться наша приставка-плеер.
С алиэкспресса я заказал плеер, который питается от 5 Вольт, но также можно заказать плееры, которые питаются и от 12 вольт, если например вы хотите его использовать в автомобиле. А заказал я 5-вольтовый, потому что решил запитать его от старой, телефонной зарядки.
Так же этот плеер можно запитать и от самого музыкального центра, то есть найти на плате напряжение 5 Вольт, но я решил показать, как можно сделать проще для людей, которые не слишком разбираются в радиоэлектронике.
Внутри музыкального центра находим провода 220 вольт и подсоединяем к ней нашу 5-вольтовую зарядку, то есть припаиваем к вилке провода и подсоединяем их к проводам в музыкальном центре 220 вольт, я к ней уже припаял провода и закрутил изолентой.
К зарядке припаиваем штекер с проводами идущий в комплекте с плеером, будьте внимательней, там есть плюс и минус, не перепутайте.
Всё с питанием плеера мы разобрались, теперь осталось припаять выход с плеера, который будет идти на вход AUX музыкального центра.
Сзади музыкального центра на его крышке даже написано где имеется AUX вход.
Вот к нему мы будем припаивать провода идущие от нашего плеера.
На плате музыкального центра мы находим куда припаивается aux-вход, там тоже будет написано L-это левый канал, R-это правый канал, GND-масса.
READ Как подключить компьютер через ноутбук как монитор
Вот и припаиваем туда наши провода левый соединяем с левым каналом, правый с правым, ну а массу с массой.
Как только всё припаяли, заизолировали и проверили, можно включить и удостовериться, что всё работает.
Если всё работает, как положено, то можно собирать наш музыкальный центр, то есть прикрутить все крышки на место. А затем, вставить и прикрутить на место наш плеер. Вот теперь всё готово.
И при работе в гараже, можно наслаждаться любимой музыкой.
Источник
Последовательность модернизации музыкального центра
Для работы плеера необходимо подключить:
- цепи питания (к источнику напряжения +5 Вольт);
- цепи выходного сигнала (левый и правый канал).
Поскольку в центре имеется режим AUX, а на задней панели есть соответствующие разъёмы в виде тюльпанов, цепи выходного сигнала плеера я решил подключить к разъёмам AUX изнутри.
Итак, для поиска точек подключения цепей питания +5 Вольт и доступа к внутренней части разъёмов AUX, снимаем боковую крышку корпуса. На общей плате музыкального центра находим три точки с надписью AUX: GND – общий, R – правый, L – левый. К ним будем припаивать выводы нашего плеера GND, RO и OL, соответственно общий, правый, левый.
На шлейфе, идущем от блока питания музыкального центра к общей плате, ищем источник напряжения +5 Вольт. Так как точки на плате не подписаны, находим требуемое напряжение, производя замеры мультиметром. Для этого один его щуп соединяем с контактом GND или с шасси музыкального центра, которое соединено с землёй (GND), вторым щупом проверяем все провода шлейфа
Да, очень важно поиск производить при включенном режиме AUX, так как именно в этом режиме я собираюсь в дальнейшем прослушивать плеер

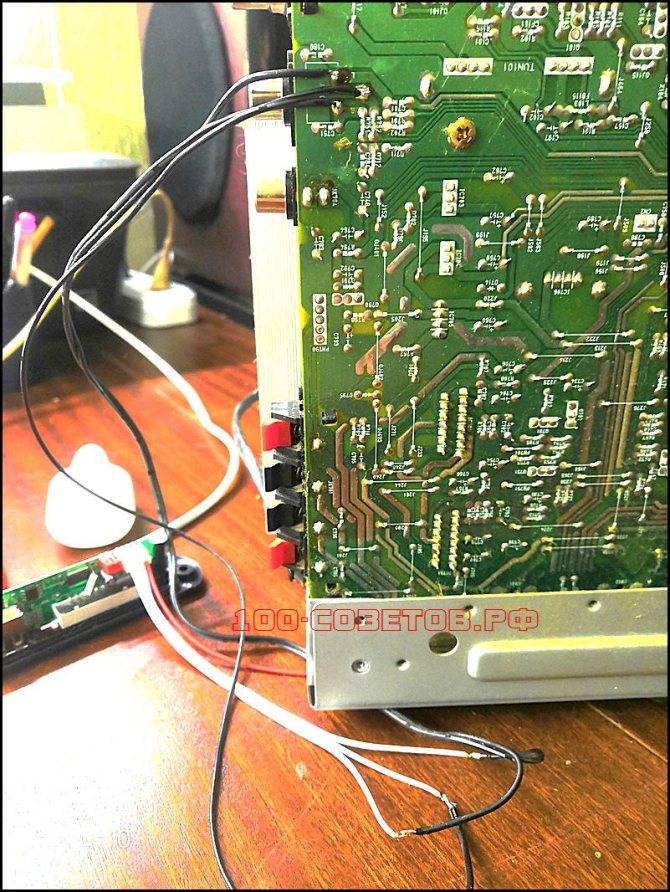

После нахождения точек подключения припаиваю по временной схеме все пять проводов плеера (шестой вывод ANT – антенна не задействую, так как в центре имеется свой тюнер FM). При выполнении пайки музыкального центра обязательно нужно отключить от сети. Размещаю плеер на верхней панели музцентра и включаю его в сеть, не устанавливая назад боковую крышку.
Включаю режим AUX и, вставив в слот плеера карту MicroSD с музыкальными записями, убеждаюсь в работоспособности плеера.
Всё. Теперь можно приступать к окончательному монтажу. Место размещения плеера я выбрал на наружной крышке кассетной деки, которая имеет достаточную толщину. Произведя разметку будущего отверстия, аккуратно прорезаю пластик.
При установке плеера, снаружи должна оказаться только его лицевая панель. Крепление плеера производится двумя саморезами, закрученными в подготовленные отверстия.
Временно припаянные провода отпаиваются от платы, весь образовавшийся шлейф аккуратно связывается в пучок, укладывается и закрепляется внутри корпуса музыкального центра, после чего провода припаиваются окончательно.
Теперь точно всё. Можно закрывать крышку и включать музыкальный центр. Все кассетные деки при этом сохранили свою функциональность и прекрасно работают.
Подключение к музыкальному центру без зажимов
Подобное подключение осуществляется, если кабель от двух колонок соединяется в один штекер. В данной ситуации необходимо проверить возможность подключения к музыкальному центру единой системы 2.0.
Пошаговая проверка и подключение
Подобраться к музыкальному блоку и развернуть его задней частью к себе (той, на которой расположены входные отверстия для штекеров аудиоустройств).
- Отыскать два входа для отдельного подключения каждой из колонок. Рядом с ними должен быть расположен ещё один вход, и схематическое изображение, что он заменяет два предыдущих (например, в виде таблицы со знаком равенства).
Если такой вход есть
- Подключить в него штекер от спикеров.
- Вставить вилку от главного отсека в сеть.
- Включить устройство.
- Проверить работу колонок при помощи включения какого-либо трека и наложения на него эффектов, которым располагает музыкальный центр.
Если такого входа нет
- Отправиться в магазин и приобрести аудиопереходник. Как правило, он представляет собой кусочек пластмассы с одним отверстием и двумя выходами. Если повезёт, попадётся переходник с кабелем — так соединение будет более гибким.
- Вставить в переходник штекер от спикеров, а выступающие элементы переходника ввести в левое и правое отверстия музыкального центра.
- Вставить вилку от центра в розетку.
- Включить устройство и проверить работу колонок.
Ошибку можно выявить, прослушивая аудиозаписи с двухканальным звуком. Если звук, который должен появляться только справа, появляется слева, или наоборот, то нужно выключить музыкальный центр и перевернуть переходник.
Пошаговая инструкция
Для того чтобы обеспечить себе качественное, мощное и насыщенное воспроизведение любимых музыкальных композиций, необходимо свой смартфон подключить к стереосистеме, выполнив определенную последовательность действий.
AUX
- Приобрести кабель с двумя штекерами на концах. Размер каждого из них составляет 3,5 мм.
- Один штекер подсоединить к телефону, воткнув в соответствующий разъем (как правило, это разъем, куда подключаются наушники).
- На корпусе музыкального центра отыскать отверстие с надписью «AUX» (возможно и другое обозначение «AUDIO IN») и другой конец провода вставить в этот разъем аудиосистемы.
- Отыскать на стереосистеме кнопку «AUX» и нажать ее.
- На экране смартфона найти нужную композицию и включить ее.
USB
Как подключить сабвуфер к музыкальному центру
- Приобрести кабель с двумя разными концами: USB и microUSB.
- MicroUSB вставить в соответствующий разъем телефона.
- USB подсоединить к аудиосистеме, найдя нужное отверстие и воткнув туда другой конец провода.
- На стереосистеме осуществить настройку, в которой в качестве источника следует указать сигнал, подающийся через USB.
- Выбрать желаемый трек и нажать на кнопку «Воспроизведение».
Способы подключения смартфона к стереосистеме, которые были рассмотрены, являются самыми распространенными и простыми вариантами.
Самодельный корпус простого MP3 USB bluetooth музыкального центра
Как сделать корпус для MP3 USB bluetooth мини музыкального центра своими руками / Sekretmastera
Watch this video on YouTube
Корпус делался из доступных для автора материалов. Вы можете сделать корпус из других материалов и других размеров. Размеры корпуса 265×158×140 мм. Спросите почему такого размера. Просто под рукой был обрезок лакированной плиты OSB размером 2500×140×9 мм. Из этого куска и вырезаны все детали корпуса. Нарезку удобно осуществлять торцевой циркуляционной пилой.
- Корпус собран на клею ПВА и тонких саморезах, по примеру ранее сделанной мощной блютуз колонки. Места склейки зачищались от лака наждачной бумагой.
- Внутрь корпуса вставляется перегородка для формирования объема для динамиков и электроники.
- Тыльная панель сделана с оригинальной крышкой. Крышка выпилена ручным лобзиком под наклоном.
- Лицевая панель прикладывается к корпусу. На нее переносятся контуры перегородок и намечаются места установки динамиков и модуля.
- Вырезаются отверстия под динамики, модуль и фазоинверторы.
- Сверлятся отверстия в перегородках, через которые заводятся провода подключения динамиков и антенны. Антенна закреплена термоклеем на внутренних стенках корпуса.
- Корпус собирается. Панели не приклеиваются. Шлифуются все углы и места соединения деталей. Снимаются панели и детали лакируются.
- На переднюю панель устанавливаем и закрепляем термоклеем динамики. Припаиваем проводники, соблюдая полярность, и закрепляем переднюю и тыльную панели на корпусе. Вклеиваем фазоинверторы. Трубки — это гильзы соединения гофротрубы.
- Вставляем модуль. Подаем питание. Все должно работать. Смотрите видео.
Детали корпуса Bluetooth центра Соединение стенок корпуса Внутренняя перегородка корпуса Сборка корпуса центра Корпус собран Тыльная панель с крышкой Разметка лицевой панели Отверстия в передней панели Вклеены фазоинверторы Лицевая панель музыкального центра Корпус Bluetooth центра Разводка проводников Установка динамиков на лицевой панели Лицевая панель закреплена в корпусе Лицевая панель Установка модуля Крышка тыльной панели Bluetooth музыкальный центр
Для строительства простого MP3 FM USB bluetooth мини музыкального центра прямых затрат было не больше 300 рублей (2016 г.). Все остальное было под рукой или лежало без дела. Можно сказать Китай рулит. Минимум затрат и на выходе самодельный мини музыкальный центр. Есть вопросы — задавайте. Хотите похвастаться — присылайте фото. Да! И если в вашей местности FM вещания нет или от вещания вянут уши, то вы вполне можете организовать своё вещание на FM диапазоне. Главное передавать на свободных частотах, не вещать мат и политику, тогда вас никто не тронет. Вот ссылка а приличный FM передатчик стартового уровня https://ali.pub/4bw467.
Переделка музыкального центра под usb
Вероятней всего, у множества людей еще находятся дома старые плееры, магнитолы или другие системы проигрывания музыки. Выбросить их жалко, а оставлять дома бессмысленно. Не нужно переживать, так как есть возможность дать вторую жизнь этим «старичкам». Переделать старую аудиосистем под разъем USB – задача очень простая, тем более если это относится к музыкальному центру. Эта работа не занимает большого количества времени, да и по стоимости совершенно доступная.
Какие потребуются материалы и инструменты
Переставлять различные детали из аудиосистем – работа трудоемкая и требует определенного опыта. Естественно, можно приспособить к сборке несколько старых и ненужных устройств, но и времени это займет довольно много. Гораздо проще использовать уже готовый покупной модуль.
Поскольку современные технические новшества все время обновляются, вот и китайские изготовители порадовали радиолюбителей. Сегодня изготавливаются специальные аудиомодули, которые могут преобразовывать звук. Особенности модулей:
- Простейшие устройства, которые оборудованы лишь портом usb.
- Навороченные приборы, которые имеют дисплей для показа информации.
- Определенное количество портов для разных потребностей.
- Пульт дистанционного управления, с помощью которого оборудование управляется.
Однако только вышеописанных деталей недостаточно даже для сборки простейшей аудиосистемы. Для чего и потребуется использовать старый музыкальный центр. Отлично, если эта аудиосистема находится еще в работоспособном состоянии. Если оборудование поломано, то нет ничего страшно
Самое важное, чтобы были в рабочем состоянии следующие элементы:
- Усилитель звука, который встроен в аудиосистему.
- Динамики от старого центра, именно с помощью них и можно будет прослушивать музыку.
- Аккумуляторный элемент, либо элемент, который отвечает за заряд батареи.
Важные моменты перед работой
Схемы подключения аудиомодуля и музыкального центра, как правило, находятся в комплекте с покупными приборами, иначе их можно с легкостью отыскать в интернете. Модульное оборудование обязано иметь постоянное напряжение 5 Вольт. От 12 В модуль необходимо подсоединять с помощью блока питания (12/5 Вольт). Все работы по переделке аудиосистемы необходимо производить, обязательно соблюдая технику безопасности.
Эти самодельные музыкальные плееры можно сделать в качестве переносных устройств: намного проще переносить по квартире маленький музыкальный проигрыватель, нежели стационарную аудиосистему. Из старого кассетного магнитофона можно собрать небольшой музыкальный плеер с usb портом.
Переделка музыкального центра под usb: пошагово
Для того чтобы вмонтировать звуковой модуль в аудио проигрыватель, музыкальный центр потребует небольшой разборки. Это требуется для обозначения месторасположения, где устройство будет находиться.
При этом не забывайте, что установку нужно выполнить с учетом того, чтобы можно было пользоваться оборудованием с пульта дистанционного управления.
Если вы имеет определенный опыт работы с электроникой, то можно припаять аудиомодуль к проводам. Если электроника не ваш «конек», то можно вмонтировать устройство в кассетный блок.
Когда месторасположение для установки было определено, можно переходить к подключению звукового модуля в старую аудиосистему. Основные этапы проведения работ следующие:
Взяв кусок проволоки, нужно подсоединить питание и звуковой выход
Для чего потребуется схема аудиомодуля и музыкального проигрывателя.
Работу нужно выполнять очень осторожно, поскольку провода запитаны от электричества.
Завершив подключение проводов, можно вернуться к монтажу платы.
Если забракован разъем под кассеты, и было решено монтировать аудиомодуль в другое место, то необходимо проделать отверстие под usb.
Затем необходимо лишь подсоединить выход модуля с платой звукового выхода на центре. Для чего можно использовать несколько способов
Первый – припаять к схеме, второй – подключиться с помощью aux входа, если он присутствует.
Подсоединяем питание и проверяем работоспособность оборудования.
Чтобы сделать разъем usb для флешки в старом проигрывателе, не потребуется прилагать значительных усилий. Нужно лишь приобрести специальный звуковой модуль и вставить его в старый плеер. За невысокую стоимость можно получить оборудование, которое будет воспроизводить музыкальные треки с флэшки.
Подсоединение смартфона к колонке через bluetooth и с помощью кабеля
Автономная колонка – это еще один вариант техники, подходящей для приятного прослушивания треков гораздо лучше, чем простой мобильник. На этот раз подсоединить смартфон можно без проводов – просто через bluetooth связь. Для прослушивания музыки таким методом даже не требуется пользоваться стационарной электросетью. Этот метод можно смело применять на отдыхе за городом и в путешествиях.
Для создания соединения необходимо следовать такому алгоритму:
- Включить аудиосистему.
- На телефоне запустить функцию Bluetooth и нажать на кнопку «обнаружение устройств».
- Подтвердить соединение динамика и мобильника, в случае необходимости ввести стандартный код – 0000.
- Нажать на кнопку воспроизведения трека.
Если по каким-либо причинам соединение через блютуз использовать не получается, то на помощь приходит кабель, штекер которого подходит к отверстию динамика. При этом действовать нужно просто: присоединить кабель к мобильнику и аудиосистеме так, чтобы штекеры соответствовали имеющимся разъемам техники. Затем можно включить музыку.
Как проверить?
Когда все процедуры по подключению будут выполнены, настанет время для проверки, которую можно выполнить простым включением музыки на компьютерной технике. Для этого подойдет музыка, сохраненная на ПК или онлайн-радио. Бывает, что звук не сразу появляется. Пугаться подобного явления не стоит. Чтобы исправить такую досадную ситуацию, потребуется в ручном режиме включить AUX.
Случается и такое, что звук есть, но необходимая четкость звучания практически отсутствует. Исправить это можно там же – в настройках звука. В этом нет ничего сложного. Пользователю потребуется правильно настроить возможности музыкальной техники.
Как подключить музыкальный центр к компьютеру, смотрите далее.
Как усилить звук телевизора
Вот уже десяток лет основные федеральные каналы вещают в стереофоническом режиме. Чтобы любимый сериал звучал ярче, рекомендуется подключить к музыкальному центру телевизор. В зависимости от модели телеприёмника, вам потребуется кабель RCA-RCA, RCA-Jack или Jack-Jack. Для подсоединения телевизора к музыкальному центру необходимо:
- Выключить телевизор и музыкальный центр.
- Найти на телевизоре разъёмы AUDIO-IN, подобрать переходник.
- Подключить кабель одним концом к телевизору.
- Воткнуть «тюльпаны» RCA в музыкальный центр.
- Аккуратно проложить кабель.
- Включить приборы.
- Активировать линейный вход центра.
- Проверить наличие звука.
Большинство моделей телевизоров имеют линейные выходы RCA, обозначенные AUDIO-OUT. Если таких разъёмов не обнаружено, звук можно вывести через порт для наушников — гнездо Jaсk часто расположено на передней панели телевизора
Обратите внимание, что громкость звука в этом случае будет зависеть от установки регулятора на телевизоре
Переделка старой модели музыкального центра под usb
Использование аналоговых аудиосистем с развитием цифровой техники отошло в прошлое, но у многих дома остались вполне рабочие магнитофоны, музыкальные центры и кассетные плееры. Такую устаревшую технику можно модернизировать с помощью встроенного модуля. Переделка музыкального центра под USB позволяет сделать так, чтобы он читал записи mp3 формата и другие типы аудиофайлов. Этот, сравнительно несложный процесс, много времени не занимает и не требует наличия особых навыков и знаний при использовании специальных модулей.
Что такое встраиваемые аудиомодули
Чтобы быстро провести модернизацию старого музыкального центра, следует воспользоваться специальным встраиваемым аудиомодулем – преобразователем звука. Такое устройство можно сделать и своими руками, но изготовление самодельного модуля потребует значительных затрат времени и специальных знаний в области электротехники и электроники. Гораздо проще купить готовую продукцию, представленную в широком ассортименте китайскими производителями.
Покупные аудиомодули обладают функцией цифроаналогового преобразования. Некоторые модели дополнительно оснащаются мини-усилителями звука. Более дорогостоящие устройства имеют в комплектации LСD-дисплей, блютуз, пульт дистанционного управления и дополнительные разъемы.
По своим функциональным возможностям модули представляет собой подобие компактного mp3-проигрывателя, не имеющего собственного блока питания и динамиков. Именно для восполнения этих недостающих устройств будет использоваться старая аудиосистема.
Для переделки понадобится музыкальный центр, у которого сохранилась работоспособность следующих узлов:
- аккумуляторного блока;
- динамиков;
- усилителя звука.
Алгоритм встраивания модуля в музыкальный центр
Чтобы встроить купленный модуль в аудиосистему, следует правильно определиться с местом его монтажа. При выборе расположения данного узла, необходимо также учитывать возможность дистанционного управления созданной музыкальной системой с помощью пульта.
Чтобы переделать старый музыкальный проигрыватель под флешку, требуется соблюсти следующий алгоритм действий.
- Необходимо частично разобрать старый магнитофон.
- Ориентируясь на схемы модуля и аудиосистемы, нужно с помощью провода подключить блок питания к соответствующему выводу модульной платы.
- Затем следует переходить к монтажу модуля в выбранное место: отделение для кассет или дисков. Для этого требуется соединить соответствующие вывода модульного устройства и звуковой платы музыкального центра. Процедуру можно выполнить с помощью паяльника (спаять провода) либо использовать имеющийся aux-вход.
- В конце модернизации необходимо подключить блок питания и реконструкция завершена.
При выборе другого места для монтажа usb-разъема, следует сделать в корпусе отверстие под него. При этом можно вывести порт для флешки на заднюю панель магнитофона.
Схемы модуля и центра обычно прилагаются к покупным устройствам, в противном случае их можно легко найти в интернете. Аудиомодуль должен иметь постоянное питание 5 V. От 12 вольт его потребуется подключать через блок питания (12-5 V). Всю работу по переделыванию нужно проводить с соблюдением техники безопасности.
Такие самодельные проигрыватели можно использовать, как переносные: гораздо легче транспортировать по дому небольшой музыкальный центр, чем стационарный компьютер. Из старого кассетного плеера можно сделать миниатюрный (микро) музыкальный центр с usb.
Все тонкости переделки детально показаны в видео далее.
Заключение
Изготовленное своими руками устройство обладает ограниченной функциональностью, однако, с задачей простого воспроизведения звуковых файлов справляется отлично. Такая переделка обходится без значительных денежных затрат и позволит подарить вторую жизнь любимой технике – устаревшим музыкальным центрам, например, Sony, Aiwa, Panasonic. При наличии желания и свободного времени старую технику можно продолжать усовершенствовать в том же направлении до тех пор, пока работают родные колонки и встроенный усилитель.
Статья добавлена: 16 мая 2018 в 11:39
Переделка старой модели музыкального центра под usb
Использование аналоговых аудиосистем с развитием цифровой техники отошло в прошлое, но у многих дома остались вполне рабочие магнитофоны, музыкальные центры и кассетные плееры. Такую устаревшую технику можно модернизировать с помощью встроенного модуля. Переделка музыкального центра под USB позволяет сделать так, чтобы он читал записи mp3 формата и другие типы аудиофайлов. Этот, сравнительно несложный процесс, много времени не занимает и не требует наличия особых навыков и знаний при использовании специальных модулей.
Что такое встраиваемые аудиомодули
Чтобы быстро провести модернизацию старого музыкального центра, следует воспользоваться специальным встраиваемым аудиомодулем – преобразователем звука. Такое устройство можно сделать и своими руками, но изготовление самодельного модуля потребует значительных затрат времени и специальных знаний в области электротехники и электроники. Гораздо проще купить готовую продукцию, представленную в широком ассортименте китайскими производителями.
Покупные аудиомодули обладают функцией цифроаналогового преобразования. Некоторые модели дополнительно оснащаются мини-усилителями звука. Более дорогостоящие устройства имеют в комплектации LСD-дисплей, блютуз, пульт дистанционного управления и дополнительные разъемы.
По своим функциональным возможностям модули представляет собой подобие компактного mp3-проигрывателя, не имеющего собственного блока питания и динамиков. Именно для восполнения этих недостающих устройств будет использоваться старая аудиосистема.
Для переделки понадобится музыкальный центр, у которого сохранилась работоспособность следующих узлов:
- аккумуляторного блока;
- динамиков;
- усилителя звука.
Алгоритм встраивания модуля в музыкальный центр
Чтобы встроить купленный модуль в аудиосистему, следует правильно определиться с местом его монтажа. При выборе расположения данного узла, необходимо также учитывать возможность дистанционного управления созданной музыкальной системой с помощью пульта.
Чтобы переделать старый музыкальный проигрыватель под флешку, требуется соблюсти следующий алгоритм действий.
- Необходимо частично разобрать старый магнитофон.
- Ориентируясь на схемы модуля и аудиосистемы, нужно с помощью провода подключить блок питания к соответствующему выводу модульной платы.
- Затем следует переходить к монтажу модуля в выбранное место: отделение для кассет или дисков. Для этого требуется соединить соответствующие вывода модульного устройства и звуковой платы музыкального центра. Процедуру можно выполнить с помощью паяльника (спаять провода) либо использовать имеющийся aux-вход.
- В конце модернизации необходимо подключить блок питания и реконструкция завершена.
При выборе другого места для монтажа usb-разъема, следует сделать в корпусе отверстие под него. При этом можно вывести порт для флешки на заднюю панель магнитофона.
Схемы модуля и центра обычно прилагаются к покупным устройствам, в противном случае их можно легко найти в интернете. Аудиомодуль должен иметь постоянное питание 5 V. От 12 вольт его потребуется подключать через блок питания (12-5 V). Всю работу по переделыванию нужно проводить с соблюдением техники безопасности.
Такие самодельные проигрыватели можно использовать, как переносные: гораздо легче транспортировать по дому небольшой музыкальный центр, чем стационарный компьютер. Из старого кассетного плеера можно сделать миниатюрный (микро) музыкальный центр с usb.
Все тонкости переделки детально показаны в видео далее.
Заключение
Изготовленное своими руками устройство обладает ограниченной функциональностью, однако, с задачей простого воспроизведения звуковых файлов справляется отлично. Такая переделка обходится без значительных денежных затрат и позволит подарить вторую жизнь любимой технике – устаревшим музыкальным центрам, например, Sony, Aiwa, Panasonic. При наличии желания и свободного времени старую технику можно продолжать усовершенствовать в том же направлении до тех пор, пока работают родные колонки и встроенный усилитель.
Статья добавлена: 16 мая 2018 в 11:39
Как подключить плеер к музыкальному центру?
Иногда в музыкальном центре нет функции MP3, а в карманном плеере она есть. Но плеер, в отличие от музыкального центра, не способен звучать громко. Чтобы исправить этот недостаток, необходимо соединить плеер и центр между собой.
Вначале проверьте музыкальный центр на наличие на передней панели входных гнезд типа RCA, обозначенных как AUX или PHONO. Не перепутайте их с разъемами для наушников или микрофонов — они не только выполнены по другому стандарту, но и предназначены для другого.
Если вы не обнаружили таких гнезд, то осторожно, чтобы не оторвать никакие кабели, разверните музыкальный центр задней стенкой к себе. Там такие гнезда вы наверняка обнаружите
Не перепутайте их с гнездами другого назначения, которые также могут быть выполнены по стандарту RCA.
Теперь возьмите ненужные наушники. Отрежьте от них звукоизлучатели. Приобретите два штекера типа RCA. Зачистите провода, которые шли к звукоизлучателем. Одна из пар состоит из бесцветного (или желтого) и красного (или оранжевого) проводников, а в другой вместо красного или оранжевого провода имеется синий или зеленый. Все бесцветные или желтые провода подключите к кольцевым контактам штекеров, а красные (оранжевые) и синие (зеленые) — к штыревым.
Подключите кабель к плееру и музыкальному центру. На последнем выберите режим под названием AUX или PHONO. Если входов у него несколько, они могут иметь обозначения AUX1, AUX2 и подобные. Осуществляя поиск входа, установите как на плеере, так и на центре небольшую громкость. В дальнейшем установите на плеере такую громкость, чтобы предварительный усилитель центра не перегружался, а затем регулировку осуществляйте со стороны центра.
Чтобы аккумулятор плеера не разряжался, подключите аппарат к специальному блоку питания, эмулирующему USB-порт. Можно также использовать USB-хаб с питанием, который к блоку подключен, а к компьютеру — нет. Помните, что если плеер питается не от аккумулятора, а от батарейки, зарядка последней любым способом не допускается. Использование музыкального центра совместно с плеером не исключает возможности переключения его при необходимости и в другие режимы.
Можно ли подключать проигрыватель винила к компьютеру?
Осуществить это можно следующими способами:
- Новый проигрыватель винила имеющий выход RCA подключается просто. Для этого нужен кабель с выходом «out». Штекер mini jack вставляют в «In» звуковой карты на компьютере.
- Для советских проигрывателей. Берут пятиштырьковый DIN – mini jack(stereo), который имеет с другой стороны вход на звуковую карту.
- При отсутствии линейного выхода, можно снять звук со звукоснимателя иглы с помощью элементарного радиомонтажа. Для этого выкручивают винты крепления, снимают корпус. Проводники от головки отпаиваются и соединяются с трехжильным экранированным кабелем, а с другого конца припаивают mini jack, который вставить в Mic IN звуковой карты ПК.
Разъемы для подключения колонок к телевизору
Существует несколько возможных разъемов для подключения колонок к телевизору, каждый из которых имеет свои сильные и слабые стороны:
- TOSlink – разъем под оптоволоконный кабель. Такой кабель передает сигнал в цифровом формате без необходимости его декодирования, благодаря чему качество звука не теряется. Такой способ подключения можно назвать эталонным, но и он не лишен недостатков. Во-первых, лишь единичные модели и телевизоров, и аудиосистем предусматривают подключение TOSlink, во-вторых – оптоволоконный кабель стоит не дешево, и он достаточно хрупкий. К тому же, если у одного из устройств нет TOSlink-разъема, а у второго есть – подключить их все равно не получится, и никакой провод здесь не поможет.
- HDMI – альтернативный способ цифровой передачи данных. Встречается куда чаще, чем оптоволоконный, а по качеству передачи звука практически ничем не уступает. Сложность в том, что HDMI-порт предусмотрен только в современных устройствах и искать его в 20-летнем телевизоре или допотопном музыкальном центре бесполезно. Но для современных моделей это один из рекомендуемых способов подключения.
- AV-вход и AV-выход – некогда самый популярный тип подключения, который даже сегодня предусмотрен во многих современных Smart TV. Представляет собой подключения кабелем, состоящих из двух или трех разноцветных штекеров-тюльпанов. Такому типу подключения характерны серьезные потери качества звука и восприимчивость к любым помехам.
- SCART – разъем европейского стандарта подключения, которое предусматривает несколько штекеров для передачи звука в цифровом и аналоговом формате. В последнее время широко применяется на телевизорах, на колонках и аудиосистемах – в меньшей степени.
- Mini Jack – разъем для подключения наушников или колонок со встроенным внутренним усилителем. Качество передачи звукового сигнала в данном случае оставляет желать лучшего.
- AUX OUT – еще один устаревший разъем, но его главное преимущество в том, что использовать его можно для подключения практически всех устройств, так как он широко применяется.
Как видно, оптимальными способами присоединения можно назвать HDMI и оптоволоконный кабель. HDMI-разъем предусмотрен практически во всех современных телевизорах и аудиосистемах, поэтому его используют наиболее часто. К тому же он обеспечивает хорошее неискаженное звучание.
Даже если у медиа-устройства и у телевизора разные типы разъемов, колонки все равно можно подключить. Но для этого потребуется переходник. Средняя стоимость переходника – 300 рублей, купить его можно в любом магазине стереотехники или через интернет.
