Зарядка для аккумуляторных батареек
Для восполнения утраченного потенциала гальванического элемента применяется специальное зарядное устройство (ЗУ). Оно состоит из преобразователя напряжения – трансформатора или блока питания, выпрямителя, стабилизатора напряжения и устройства контроля за процессом заряда. Зарядное устройство для аккумуляторных батареек имеет свои особенности, но оно всегда осуществляет подачу постоянного электрического тока. Такой агрегат позволяет заряжать сразу несколько аккумуляторов.
Сколько заряжать аккумуляторные батарейки?
Этот вопрос встает перед многими пользователями. Время зарядки аккумуляторных батареек большинство определяет приблизительно, хотя есть формула, по которой этот параметр можно рассчитать более точно: 1,4 x mAh/mA. Первая цифра – это коэффициент, определяющий скидку на теплоотдачу. Все остальные элементы формулы уже хорошо всем знакомы.
К примеру, человек купил батарейку с емкостью 2600 mAh. Если при этом ток зарядного равен 150 mA, то нетрудно подсчитать, что для полного заряда аккумулятора потребуется 24 ч. Большинство ЗУ подают напряжение постоянно, даже если батарейки уже заряжены, а это может причинить им вред, сократить срок годности или вывести из строя из-за перегрева.
Отличия между типами аккумуляторных батарей
Аккумуляторные батареи имеют немало различий. Главное из них – материал электролита.
Ионно-литиевые
Такие элементы имеют алюминиевый цилиндр. Между анодом из графита и катодом установлена сепараторная часть, пропитанная ионами лития. Конструкция выдерживает не менее 1000 циклов зарядки и разрядки. Аккумуляторы этого типа часто устанавливают в гаджеты и другие приборы, требующие много энергии. Ионно-литиевые АКБ имеют низкую скорость саморазряда и долго остаются функциональными.
На основе никеля и металлогидрида
АКБ, изготовленные на основе металлогидрида и никеля, способны нести большой заряд, медленно теряют энергию. В то же время они обладают выраженным эффектом памяти, т.е. емкость аккумулятора постепенно уменьшается. Никель-металлогидридные АКБ отличаются высокой скоростью саморазряда.
На основе никеля и кадмия
Никель-кадмиевые аккумуляторы являются самыми примитивными, поэтому имеют немало недостатков. Они быстро разряжаются даже без использования и имеют выраженный эффект памяти. В то же время они функционируют под высокой нагрузкой, термостойки, и их при необходимости можно зарядить сильным током. Такие элементы работают даже при минусовой температуре.
Особенности продукции
Рассматривая отзывы по аккумуляторам «Веста», можно отметить большое количество положительных высказываний о качестве этой продукции. Эта продукция подходит для эксплуатации в неблагоприятных климатических условиях российской зимы. Стартерные характеристики у этих аккумуляторов увеличены.
Также батареи представленного бренда характеризуются низкой скоростью саморазряда. Потери воды сведены к минимуму. Это позволяет увеличить надежность продукции при эксплуатации.
Также стоит сказать, что это долговечные приборы. Они не теряют своих эксплуатационных качеств даже в сильный мороз. Существуют в продаже разновидности стартерных аккумуляторов, которые можно применять даже в условиях северной зимы. Это стало возможным благодаря внедрению в производственный цикл новых, более совершенных технологий. Также при создании своей продукции производитель предусмотрел высокую безопасность и экологичность приборов. Это значительно повышает востребованность аккумуляторов.
Технология
От того, какие физические процессы лежат в основе генерирования электрического тока, зависит много параметров: чувствительность к условиям окружающей среды, скорость заряда, наличие «эффекта памяти» и другое.
Эффект памяти — это особенность, в результате которой аккумуляторы «запоминают» режим работы, если их разряжать не полностью перед следующей зарядкой. Это приводит к падению ёмкости, так как при последующих циклах батарея будет отдавать ток лишь до зафиксированного химическими элементами предела. Что избежать эффекта памяти, нужно полностью разряжать аккумулятор перед восстановлением.
Никель-кадмиевые
Эти аккумуляторные батарейки появились одними из первых и долгое время им не было альтернативы. Несмотря на появления других, более совершенных систем, они сохраняют свои позиции в устройствах, где нужно надёжное бесперебойное питание под высокой нагрузкой.
Причиной тому — ряд преимуществ:
- Возможность работы под высокой нагрузкой.
- Допускается заряд сильным током за короткое время.
- Термостойкость — сами батареи почти не
разогреваются при заряде благодаря малому сопротивлению. - Возможность хранения в разряженном состоянии.
- Невосприимчивость к низким температурам.
Среди недостатков отмечается:
- Вредное воздействие на окружающую среду.
- Дорогая безопасная утилизация.
- Эффект памяти.
- Внушительный саморазряд при простое.
- Невозможность использования в буферном режиме.
Вытеснение никель-кадмиевых батарей наблюдается в развитых странах, где ужесточаются экологические стандарты.
Мнение эксперта
Торсунов Павел Максимович
В бытовом использовании никель-кадмиевые аккумуляторы чаще всего применяются в фото- и видеотехнике, а также в радиоуправляемых моделях.
Никель-металлогидридные
Возникли как попытка избавиться от двух основных негативных параметров никель-кадмиевых батарей — эффекта памяти и вредного воздействия на окружающую среду. Удалось добиться полной экологической безопасности этих элементов питания. Они практически не подвержены эффекту памяти — их можно дозаряжать в любом состоянии. Большим плюсом является также повышение ёмкости при схожих параметрах — примерно на 20%. Однако не обошлось и без минусов: из-за особенностей технологии срок службы никель-металлгидридных батарей ниже, чем конкурентных вариантов, их саморазряд больше, чем у конкурентов.
В 2005 году были презентованы аккумуляторы серии Eneloop — первые LSD Ni-Mh. Они соединили в себе преимущества кадмиевых и старых гидридных батарей. Оставленные храниться на длительное время, эти инновационные аккумуляторы теряют значительно меньший процент своей ёмкости. Да и к температурным условиям они менее требовательны.
Если нужно хранить Ni-Mh аккумуляторы, то их нужно полностью зарядить и отправить в холодильник, желательно в герметичном zip-пакете против воздействия влажности.
Литий-ионные
Данный тип аккумуляторов чрезвычайно распространён в мобильных телефонах, плеерах, смарт-часах и других гаджетах. Однако производитель нередко выпускает их и в форм-акторе пальчиковых батареек.
Причины популярности литий-ионной технологии:
- Крайне низкий ток саморазряда (неработающее устройство сохраняет заряд месяцами).
- Большая ёмкость при небольших размерах.
- Возможность работы с разными токами.
- Выходное напряжение не падает, а сохраняется вплоть до полного разряда.
Главный минус литий-ионных батарей — это чувствительность к изменению токов, а также к полному разряду. Потому лучше всего данный тип функционирует в связке с электронными контроллерами и блокираторами, которые выравнивают входное напряжение, а также автоматически отключают аккумулятор при достижении определённых показателей.
Мнение эксперта
Торсунов Павел Максимович
Литий-ионные аккумуляторы «боятся» холода, активно теряя заряд. Также они могут загореться, поэтому с ними стоит быть осторожным.
Лучшие варианты
Можно ли зарядить алкалиновые батарейки
Понятие лучшего элемента питания абстрактно: то, что хорошо для игрушек, может не подойти для серьёзного оборудования. Поэтому элементы питания, попавшие в обзор, просто выделяются каким-либо выдающимися характеристиками, ценой либо благосклонностью пользователей.
Robiton Ni-MH PR44 40mAh (40BVH)
Данный аккумулятор — это самый миниатюрный и дешёвый перезаряжаемый элемент питания в продаже. Всего 40 мА-ч, зато и размеры — не больше булавочной головки. Область применения весьма специфическая — слуховые аппараты. Люди с нарушениями слуха сталкиваются с необходимостью подзарядки очень редко, ведь энергопотребление этих устройств минимальное.
| Плюсы | Минусы |
| Миниатюрный размер | Сравнительно быстрая деградация |
| безопасность использования | |
| Низкая цена |
Perfeo AA 2700 мА/ч Ni-MH
Эти перезаряжаемые батарейки являются одними из самых дешёвых в пальчиковом типоразмере. Четыре полноценных элемента, да ещё и с пластиковым кейсом менее, чем за 500 рублей. Ёмкость каждого элемента 2700 мА-ч, что позволяет их использовать в различных приборах, характеризующихся высоким энергопотреблением.
| Плюсы | Минусы |
| Большая ёмкость | Нестабильная работа в течение эксплуатации |
| Низкая цена | |
| Кейс в комплекте |

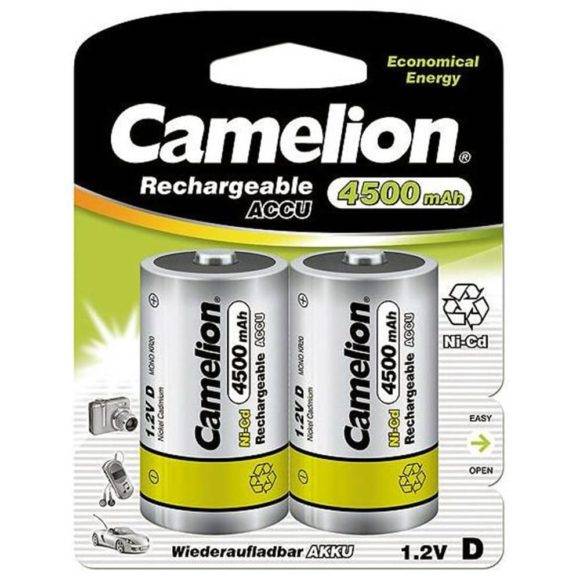

Camelion R20, 1.2 В, 4500 мАч, NiCd BL2
Батареи китайского производства Camelion пользуются популярностью не только в России, но и на рынках Европы, Индонезии, Латинской Америки. Они занимают позицию посередине — между такими брендами, как Duracell или Panasonic, и совсем дешёвым «ноунеймом». Размер D и приличная ёмкость позволяют использовать эти батареи в мощной аппаратуре, а никель-кадмиевая технология адаптирована под высокий зарядный ток
| Плюсы | Минусы |
| Высокая ёмкость | Специфичность использования типоразмера |
| Никель-кадмиевое наполнение | |
| Невысокая цена |
GP Rechargeable 1000 Series AAA Ni-Mh 950 мА·ч
Батарейки и аккумуляторы GP стали в России самым продаваемым брендом, опередив более дорогие. Причина — умеренная цена, продуманная маркетинговая политика, а главное — правильное выстраивание отношений B2B. Обеспечивая выгодные условия торговым сетям, GP активно внедряет свои устройства на полки магазинов. Качество приведённых в обзоре аккумуляторов вполне сносное, а ёмкость в 1000 мА-ч является золотой серединой для большинства устройств.
| Плюсы | Минусы |
| Хорошо представлены во многих торговых точках, иногда даже неспециализированных | Случается, скачет значение предзаряда |
| Оптимальная ёмкость | |
| Умеренная цена |
Energizer Accu Recharge Power Plus 9V Крона Ni-Mh 175 мА·ч
Типоразмер PP3 от известной американской компании Энерджайзер. Производство, естественно, Китай. Качество на высоте, а низкая по сравнению с пальчиковыми ёмкость обусловлена выходом тока в 9 вольт. Хороший вариант для замены обычной батарейки соответствующих устройствах, несмотря на цену.
| Плюсы | Минусы |
| Типоразмер «Крона» | Небольшая ёмкость |
| Хорошее качество исполнения | Высокая цена |
| Длительный срок службы |
ROBITON 18650-3400 Protected, 3,7 V Li-Ion 3400 мА·ч
Помимо доступных решений в никель-металлгидридном исполнении, компания Robiton выпускает недорогие литий-ионные аккумуляторы в классическом формате АА — в данном случае маркировка 18650. Аккумулятор характеризуется большой ёмкостью, а главное, оснащён электронным блоком, предохраняющим от перезаряда и выхода из строя.
| Плюсы | Минусы |
| Литий-ионная технология | Высокая цена |
| Отсутствие эффекта памяти | |
| Электронная защита |
DURACELL Rechargeable HR03-4BL, 850мAч, AAA
Компания по праву считается лидером среди производителей как батареек, так и аккумуляторов. Акцент делается на самые ходовые форматы АА и ААА. Например, комплект из четырёх мизинчиковых аккумуляторов ёмкостью 850 мА-ч каждый придётся выложить больше тысячи рублей. Что поделаешь, за качество нужно платить.
| Плюсы | Минусы |
| Хорошее качество изготовления | Высокая цена |
| Долгий срок службы | |
| Большое количество допустимых циклов |
Panasonic eneloop AAA Ni-Mh 750 мА·ч
Пример эволюции стандартного никель-металлогидридного аккумулятора. Производитель гордо заявляет о 2100 циклах перезарядки. Вряд ли обычные пользователи могут проверить этот показатель. Но даже исключив маркетинг, можно отметить почти полное отсутствие саморазряда и возможность длительного хранения серии Eneloop.
| Плюсы | Минусы |
| Долгий срок службы | Высокая цена |
| Большое количество циклов зарядки | |
| Минимальный саморазряд при бездействии |
Нет ртути, но всё ещё расточительно
В обычных батарейках содержится ртуть, – тяжелый элемент, который в больших количествах может нанести вред окружающей среде. Представьте себе миллионы ртутных батарей, разлагающихся на полигонах по всему миру. Она должна куда-то уходить, и в большинстве случаев попадает в систему водоснабжения. Эффекты настолько плохи, насколько вы можете себе представить: отравление ртутью не стоит воспринимать легкомысленно.
Но, большинство аккумуляторов больше не содержат ртути, и выбрасывание их не является такой большой проблемой. Это всё ещё осуждается, и вы должны попытаться утилизировать любые батареи, которые используете. Существует множество частных компаний, готовых протянуть руку помощи, и вы даже можете взять их с собой в большинство крупных магазинов электроники, чтобы сдать на переработку.
Тем не менее, вы все равно должны принимать во внимание пластиковую упаковку, доставку и все компоненты, которые необходимы для производства одноразовых батарей без содержания ртути
Сокращение отходов каким-либо образом невероятно важно для нашей планеты и для будущих поколений, и каждая небольшая инициатива – даже выбор перезаряжаемого аккумулятора вместо одноразовой батарейки – способствует общему результату
Сокращение отходов каким-либо образом невероятно важно для нашей планеты и для будущих поколений, и каждая небольшая инициатива – даже выбор перезаряжаемого аккумулятора вместо одноразовой батарейки – способствует общему результату
Показания измерительных приборов.
Случается, что надписи на батарее полностью или частично затёрты. В таком случае, узнать аккумуляторная батарейка или нет можно с помощью простого вольтметра. Номинальное напряжение батарейки 1,5v. Если взять новый элемент из упаковки, напряжение на приборе будет несколько выше (на фото 1,6v).
Такие показания получаются потому, что производится измерение ЭДС, холостого хода элемента, без подключения нагрузки.
Если такое же измерение произвести при работе под нагрузкой, показания будут ниже.
Но для простого определения типа батареи, достаточно измерения ЭДС. Показатель от 1,55 до 1,65 вольта говорит о том, что элемент одноразовый. Если показатель ниже – 1.45 — 1.49 вольта, батарея разряжена и подлежит утилизации.
Аналогично, более высокие показания по сравнению с номиналом, покажет прибор при измерении ЭДС аккумулятора. На фото новый “с коробки” аккумулятор с низким саморазрядом. Батареи такого класса продаются в заряженном состоянии. Напряжение выше номинала – 1,32 вольта вместо 1,2.
Обычные АКБ (без функции “низкий саморазряд”) выдают значение 1,2-1,25 вольта в разряженном состоянии. Разброс значений при измерении прибором разных аккумуляторных элементов 1,15-1,35v.
Более низкое напряжение 0,9-1,15 v говорит о том, что батарея долго лежала без движения. От покупки нового АКБ с такими значениями, лучше отказаться. Имеющийся в наличии элемент, нуждается в проверке работоспособности. Подойдёт зарядное устройство с функцией тестирования батарей, или при его отсутствия – заряд и проверка работы с любым электронным устройством.
Горячий и холодный старт
По своей сути эти два параметра имеют прямую связь с величиной стартового тока. Дело обстоит в том, что как уже писалось выше, стандартная величина стартового тока вычисляется из расчета температуры +27. Однако, температурный режим на территории нашей страны очень разнообразен и встретить эти +27 будет довольно сложно. Именно по этой причине в дополнение к основной классификации применяется так же понятие «тока горячего запуска» и «тока холодного запуска»:
- «Ток горячего запуска» — это число ампер, вырабатываемых батареей в теплое время года, при условии перегрева двигателя.
- «Ток холодного запуска» — это количество ампер, которые способна вырабатывать батарея за 30 секунд в условиях низкой температуры без уменьшения показателя напряжения до минимума, требуемого на старте. Чем выше значение тока холодного старта, тем выше ее стартовая мощность.
По сути, что «холодный», что «горячий» старт потребует в 2 раза больше мощности, чем при эксплуатации в обычных условиях. Кстати, «горячий старт» намного проблематичнее, особенно если на автомобиле установлен двигатель с большим объемом (высококомпрессионный), а сама машина имеет кондиционер. Это в очередной раз доказывает необходимость ответственного выбора аккумулятора в соответствие с типом автомобильного двигателя.
Защищенные или незащищенные – как отличить?
Как же выбрать качественный и самое главное безопасный аккумулятор 18650? Не секрет, что при перегреве они зачастую возгораются.
На ютубе полным-полно подобных роликов.
Дело в том, что Li-Ion батарейки бывают защищенные и не защищенные. Последние – это обычная банка без каких-либо встроенных элементов защиты.
Такие банки имеют “плоский” носик.
В защищённых, в конструкцию батарейки встроена плата PCB, контролирующая перезаряд + обеспечивающая защиту от КЗ. Плата припаяна к одному из контактов.
Обычно это “минус”. На плюсовом идет специальная насадка.
При этом сама батарейка оборачивается в термоусадку. Иногда на бочонок наносится надпись “Protected”.
Ошибка №4
Не путайте PCB плату (power control board) с PCM модулем (power charge module).
Если первая только защищает аккумулятор, то вторая полностью управляет процессом заряда АКБ (ограничение тока, контроль температуры и т.д.).
Ошибка №5
Простые батарейки также бывают с Button-Top (с пипкой или выпирающим носиком), они не обязательно должны быть плоскими Flap-Top.
С “пипкой” чаще всего используются в брендовых дорогих фонариках. Плоскоголовые там при последовательном соединении могут попросту не дать контакта.
Как вы понимаете, габариты защищенных аккумуляторов получаются немного больше обычных. Многие производители их даже называют иначе – не 18650, а 18700.
Ошибка №6
Покупать нужно аккумуляторы 18650 только со встроенной защитой.
На самом деле нет. Более того, не многие знают, но большинство ведущих производителей даже не производят таких батареек!
Защитные платы выпускаются совсем другими брендами, после чего они соединяются с обычными аккумуляторами известных марок и их перемаркируют.
Все дело в том, что защищенные АКБ требуются далеко не всегда. Выбирайте их только в том случае, если у вас вызывает сомнение зарядное устройство.
В первую очередь то, которое автоматически не останавливает заряд.
Ошибка №7
Пользоваться такими зарядками с незащищенными батарейками категорически запрещено.
Также незащищенные модели можно встретить в больших сборках, где последовательно соединено сразу несколько 18650.
Если вам попался большой аккумулятор на элементах 18650 в закрытом корпусе, то обратите внимание на соответствующие надписи. Например, вот такие буквы “6S5P” расшифровываются как:. 6 последовательно соединенных ячеек
6 последовательно соединенных ячеек
каждая из которых содержит 5 параллельных банок
Дело в том, что не существует двух абсолютно одинаковых банок.
Их внутреннее сопротивление всегда отличается, и в случае разброса напряжения на банках, некоторые из них будут нагреваться значительно больше остальных и деградировать.
Но и здесь опять же все зависит от качественной зарядки. А они в последнее время стали очень доступны и максимально безопасны.
Подробнее
На электро-велосипедах все решается элементарными платами балансира.
Поэтому обычные Li-ion батарейки и получили гораздо большее распространение, нежели защищенные.
Ошибка №8
Кроме того, в большинство современных устройств вы попросту не запихнете защищенные аккумуляторы.
Их габаритные размеры не всегда позволяют это сделать.
Отличие батарейки от аккумуляторной системы
Разнообразие обычных щелочных и алкалиновых батареек представлено в большом ассортименте, причем цена на продукцию может очень отличаться, в зависимости от фирмы-производителя. Что касается аккумуляторных батарей, их внешний вид, на первый взгляд, не отличим от стандартных батареек. При проведении стоимостной оценки стандартные батарейки в разы дешевле аккумуляторных за счет не такого длительного срока эксплуатации и отсутствия возможности подзарядки. Соответственно, при приобретении данной продукции стоит руководствоваться не только ценовым фактором, но и внимательно изучать информацию на этикетке.
Аккумуляторные пальчиковые батарейки
Чтобы знать, как отличить обычную батарейку от аккумуляторной батарейки, стоит руководствоваться рядом рекомендаций:
Самое главное – обращать внимание на маркировку. Именно маркировка позволит определить, что за тип системы выставлен на витрине
Аккумуляторы подлежат многократной подзарядке, поэтому на этикетке всегда присутствует довольно крупная надпись на английском языке «rechargeable», означающая возможность перезарядки, соответственно, на обычных батарейках должна быть аналогичная надпись «do not rechargeable», дословно переводящаяся как «не подлежит повторной перезарядке». Также на этикетке может присутствовать надпись «lithium», характерная только для обычных батареек, она означает повышенную мощность, а, соответственно, и более длительный срок службы, либо надпись на английском языке «alkaline», характерная только для простых батареек и обозначающая их тип;
Определяющее отличие батареек от аккумуляторов заключается в их напряжении. У стандартных батареек оно, как правило, варьируется от 1,5 до 1,6 Вольт, а перезаряжаемая – имеет напряжение от 1,2 до 1,25 Вольт. Данная информация обычно присутствует на этикетке. Но определить это можно и самостоятельно при помощи стандартных электрических проборов, используя мультиметр или вольтметр;
На пальчиковом аккумуляторе обязательно присутствует ряд обозначений, указывающих на его тип. NI-CD – материалом изготовления служит никель, а применяемой технологией является кадмиевая технология. NI-MH – этим элементам характерен никеле-металлогидридный тип аккумулятора;
Для определения типа аккумуляторной системы стоит обратить внимание на ее емкость, которая измеряется в миллиамперах в час (mAh). Она может иметь различное значение, например, 650, 750, 1200, 2000 mAh. Данная надпись, как правило, обладает весьма крупными габаритами, а также выделяется более яркой цветовой гаммой. В зависимости от мощности девайса, отдается предпочтение нужному типу. Например, для домашнего телефонного аппарата вполне хватит мощности в 750-800 mAh, а для фотоаппарата лучше отдать предпочтение емкостям свыше 2500 mAh. Это также является существенным фактором, определяющим разницу между аккумулятором и пальчиковым элементом.
Аккумуляторные батарейки мощностью 3000 mAh
Как видно, отличается аккумулятор от батареек довольно по многим факторам. Кроме всего вышеперечисленного различаются элементы и по ценовой категории. В связи с более длительным сроком службы и большей мощностью аккумуляторы могут превышать стоимость обычных пальчиковых батареек в разы.
О чем нам говорит маркировка
Итак, взглянув на надписи, нанесенные на корпусе батарейки, можно довольно точно определить тип и назначение источника тока, но есть одна проблема. Дело в том, что все эти надписи, кроме разве что напряжения и типоразмера («АА», «ААА», «С» и т.д.), не являются обязательными. Захотел производитель – поставил, не захотел – не поставил. Либо поставил что-то оригинальное.
Тем не менее выход есть, поскольку обязательным элементом, наносимым на корпусе всех источников тока, является кодовая маркировка. Последняя включает в себя всю информацию, о которой мы говорили выше. Состоит маркировка из одной-трех букв и одной-пяти цифр. Вот по маркировке можно точно отличить обычные батарейки от аккумуляторов, а заодно узнать их типоразмер и используемую технологию. Взглянем, к примеру, на этот элемент питания:
Эта батарейка практически не имеет надписей, позволяющих ее опознать
Что за прибор? Гальванический элемент? Аккумулятор? Если да, то какой? Ясно только, что это «пальчиковый» источник («АА») и, скорее всего, не заряжающийся (1.5 В). Но на нем стоит маркировка R6. Если мы сумеем ее правильно прочитать, то сразу поймем, что это солевой гальванический элемент (буква R) типоразмера АА (цифра 6). Ниже приведена табличка, которая поможет выяснить, что перед нами. Учить ее, конечно, не стоит, но распечатать можно.
Таблица обозначений аккумуляторных и одноразовых батареек
| Первый символ (символы) | Тип | Цифры после символов | Типоразмер |
| R | солевая неперезаряжаемая батарейка | 23 | А |
| LR | щелочная неперезаряжаемая батарейка | 6 | АА |
| FR | Li-FeS2 перезаряжаемый элемент | 03 | ААА |
| HR | Ni-MH перезаряжаемый элемент | 12 | B |
| KR | Ni-Cd перезаряжаемый элемент | 14 | C |
| ZR | Ni-Zn перезаряжаемый элемент | 20 | D |
| CR | Li-ion неперезаряжаемая батарейка “монетка” | 25 | F |
| LIP | Li-ion перезаряжаемый элемент “монетка” | 1 | N |
| LD или HD | серебряно-цинковая неперезаряжаемая батарейка | 14250 | 1/2AA |
Ёмкость
А Вы уже пользуетесь аккумуляторными перезаряжаемыми батарейками?
Уже давноХочу попробовать
Параметр ёмкости эквивалентен времени, в течение которого устройство сможет полноценно питаться излучаемым аккумулятором током. Иными словами, чем больше ёмкость, тем дольше сможет работать прибор на одном заряде.
Измеряется этот параметр в миллиампер-часах. Диапазон имеющихся в продаже значений может колебаться в пределах от 100 до 12000 мА-ч. Казалось бы, выбрать самый ёмкий аккумулятор — и это будет лучшее решение. Но на практике всё не так просто. Чем больше ёмкость батареи, тем дольше она заряжается. И хорошо, если доступна зарядка током с большим напряжением. Но если речь идёт о металлгидридных элементах, которые рекомендуется подпитывать слабым током, удобство устройств с большой ёмкостью уже не кажется таким очевидным. Исходите и энергопотребления прибора и режима его работы.
Элементы номинальным напряжением 3—3,7 В
Элемент CR2 производства Varta, напряжением 3 В
Цилиндрические элементы
В эту группу входят цилиндрические литий-ионные аккумуляторы, выдающие напряжение 3,7 В и литий-железо-фосфатные аккумуляторы LiFePO4, выдающие напряжение 3,2 В. По конструкции и размерам элементы такого типа похожи на гальванические элементы марганцево-цинковой системы.
Существует исключение в виде типоразмера CR2 (15270), у которых как литиевые элементы, так и литий-ионные аккумуляторы выдают напряжение 3,0 В, а также аккумуляторов CR123 (16340).
| Обозначения | Приблизительная ёмкость, мА⋅ч | Диаметр, мм | Длина, мм | Комментарий | |
| Основное | Другие | ||||
| 32700 | 6500 | 32 | 70 | ||
| 32650 | 6000 | 32 | 65 | ||
| 32600 | 3000—6000 | 32 | 61 | По размеру похож на элемент D | |
| 26980 | 6000 | 26 | 98 | ||
| 26650 | 4500 | 26 | 65 | ||
| 26350 | 2000 | 26 | 35 | ||
| 25500 | 2500—5000 | 25 | 50 | По размеру похож на элемент C | |
| 22650 | 2500—4000 | 22 | 65 | ||
| 22500 | 2000—3000 | 22 | 50 | Обычно подходит для замены трёх ААА, вставленных в цилиндрический блок последовательно | |
| 21700 | 21 | 70 | |||
| 20700 | 20 | 70 | |||
| 18650 | 168A | 2200—3600 | 18 | 65 | Из этих элементов собраны аккумуляторные батареи ноутбуков, некоторых электромобилей (например Tesla Roadster) |
| 18500 | 1400 | 18 | 50 | ||
| 18350 | 900 | 18 | 35 | ||
| 17670 | 1800 | 17 | 67 | По длине — как два элемента R123. | |
| 17500 | 1100 | 17 | 50 | По размеру похож на элемент A, в 1,5 раза длиннее R123. | |
| 16340 | Tenergy 30200, R123, RCR123A | 750—1200 | 17 | 34,5 | Существуют неперезаряжаемые литиевые элементы CR123/CR123A и аккумуляторы CR123A с напряжением 3В и ёмкостью до 1500мАч |
| CR2, CR17355, 5046LC | 750—850 | 15,1 | 26,7 | Существуют неперезаряжаемые литиевые элементы с напряжением 3,0В и ёмкостью до 750мАч и аккумуляторы с напряжением 3В и ёмкостью 280—850мАч | |
| 14500 | 700 | 14 | 50 | По размеру похож на элемент AA | |
| 14250 | 250 | 14 | 25 | По размеру похож на половину элемента AA. | |
| 10440 | 250 | 10 | 44 | По размеру похож на элемент AAA | |
| 10280 | 180 | 10 | 28 | ||
| 10180 | 90 | 10 | 18 |
Миниатюрные элементы («монетки» или «таблетки»)
Основная статья: Миниатюрный элемент питания
| Обозначение | Типовая ёмкость, мА⋅ч | Ток разряда, мА | Диаметр, мм | Высота, мм | Комментарий | |||
| МЭК | ANSI/NEDA | номинальный | максимальный | импульсный | ||||
| CR927 | 30 | 9,5 | 2,7 | Этот тип элементов используется в различных светодиодных мигалках-украшениях. | ||||
| CR1025 | 5033LC | 30 | 0,1 | 10 | 2,5 | |||
| CR1216 | 5034LC | 30 | 0,1 | 12,5 | 1,6 | |||
| CR1220 | 5012LC | 40 | 0,1 | 12,5 | 2,0 | Используется для питания BIOS на планшетах х86/64. | ||
| CR1225 | 5020LC | 50 | 0,2 | 1 | 5 | 12,5 | 2,5 | |
| CR1616 | 5021LC | 50 | 0,1 | 16 | 1,6 | |||
| CR1620 | 5009LC | 78 | 0,1 | 16 | 2,0 | |||
| CR1632 | 140 | 0,1 | 16 | 3,2 | ||||
| CR2012 | 55 | 0,1 | 20 | 1,2 | ||||
| CR2016 | 5000LC | 90 | 0,1 | 20 | 1,6 | По высоте 1/2 элемента CR2032, по диаметру равен CR2032. Часто используется пара таких элементов[источник не указан 247 дней ] один поверх другого вместо одного CR2032 в устройствах, для которых 3 В недостаточно. Например, пульт управления, для которого производитель разрешает использовать либо CR2032, либо сдвоенные CR2016, будет работать дольше на одном CR2032, но будет иметь бо́льшую дальность на двух CR2016. | ||
| CR2025 | 5003LC | 160 | 0,2 | 20 | 2,5 | Используется в пультах дистанционного управления (видеокамер, автомагнитол и т. д.) и других устройствах (например, велокомпьютерах). В большинстве устройств может быть заменён на элемент CR2032[источник не указан 247 дней ], если это позволяет конструкция держателя элемента. | ||
| CR2032 | 5004LC | 225 | 0,2 | 3 | 15 | 20 | 3,2 | Используется в компьютерах для питания энергозависимой памяти CMOS и часов, в пультах дистанционного управления, а также в брелоках автосигнализаций. |
| CR2320 | 175 | 0,2 | 23 | 2,0 | ||||
| CR2325 | 210 | 0,2 | 23 | 2,5 | ||||
| CR2330 | 265 | 0,2 | 23 | 3,0 | ||||
| CR2354 | 560 | 0,2 | 23 | 5,4 | ||||
| CR2430 | 5011LC | 290 | 0,2 | 24 | 3,0 | |||
| CR2450 | 5029LC | 610 | 30 | 24,5 | 5,0 | Используется в малогабаритных устройствах, потребляющих относительно большой ток и требующих длительного хранения (до 10 лет) | ||
| CR2477 | 1000 | 0,2 | 24 | 7,7 | ||||
| CR3032 | 560 | 0,2 | 30 | 3,2 | ||||
| CR11108 | 160 | 11,6 | 10,8 | Другие названия 2L76, CR1/3N. По размерам приблизительно 1/3 от батарейки N |
Другие литиевые элементы
Из прочих литиевых элементов питания стоит отметить элемент CR-V3. Он представляет собой литиевый элемент или литий-ионный аккумулятор (обозначается RCR-V3), входящий в батарейный отсек, рассчитанный на два элемента AA. Этот элемент широко используется в цифровых фотоаппаратах. Элемент имеет следующие характеристики:
- типовая ёмкость: 2000 мАч (для аккумулятора — 1300 мАч);
- номинальное напряжение — 3 В (для аккумулятора — 3,7 В);
- размеры: 52,20×28,05×14.15 мм (как два элемента типа AA).
Общие моменты
Электродвижущая сила отвечает за нормальное прохождение тока по цепочке, дает запрограммированную разность выводных частей источника питания – то есть АКБ. Искомая величина рассчитываться будет как разница потенциалов.
Электродвижущая сила равна расходуемой на перенос заряда между выводами энергии. Значения токовых сил, напряжений связаны друг с другом неразрывным образом. Когда внутри батареи данная сила не возникает, отсутствует ток и на выводящих частях.
Также важно понимать, что при ЭДС вольты есть и без прохождений тока по цепи.
Когда цепные связи размыкаются, ток отсутствует, но в аккумуляторе начинает возбуждаться электродвижущая сила, в зоне выводов появляется движение.
Для измерения обеих величин используются вольты. Электродвижущая общая сила в автоаккумуляторе развивается в результате электрических и химических процессов, протекающих внутри него. ЭДС всегда больше на величину, равную падению внутреннего напряжения.
Для замеров применяются вольтметры с мультиметрами. В аккумуляторе для авто размеры ЭДС будут зависеть от плотности, температурных значений электролита.
В случае роста плотности электролитного вещества растет и показатель тока, ЭДС.
Точных сведений по вопросу того, какое значение для батареи питания идеальное, нет
Специалисты во внимание принимают оптимальные показатели пуска для старта моторного механизма. Если АКБ новый, заряженный, данное значение должно быть 12,6–12,7 вольта. Если напряжение заряженного аккумулятора автомобиля без нагрузки выше, это еще не указывает на наличие проблемы
Если напряжение заряженного аккумулятора автомобиля без нагрузки выше, это еще не указывает на наличие проблемы.
Например, сразу после зарядки АКБ ее ток при замерах будет выше на 0,5 вольта реального, и при итоговых подсчетах это нужно учитывать. 13,0–13,2 вольта – цифра, которая превышает допустимые значения напряжения, но для некоторых моделей батарей она является нормальной.
Близкие к рекомендованным значениям данные батарея показывает спустя пару часов после зарядки.
Критическим для АКБ считается 12 вольт и менее. Если значение меньше этой цифры, нужна срочная зарядка. Использовать элемент питания на ресурсном пределе нельзя, поскольку в данном случае запустится процесс сульфатации пластин. В будущем от последствий сульфатации избавиться проблематично, и придется покупать новую батарею.
При этом 12,1 вольта достаточно для старта мотора, проблемы возникают на 11,6 вольта и ниже. Это все цифры, о которых нужно знать и учитывать их во время работы. В большинстве случаев значение напряжения заряженного аккумулятора автомобиля находится на отметке в 12,2–12,5 вольта.
Таблица заряда
Чтобы не упустить момент, когда заряд батареи упадет до предельно критического уровня, используйте таблицу заряда АКБ. Если измерить U на клеммах, можно рассчитать общий заряд.
Также в таблице вы найдете значения плотности электролита, температурных значений, при которых он может замерзать зимой. Ознакомиться с основными значениями можно в таблице заряда аккумулятора автомобиля по напряжению.
