Как определить ноль и фазу, причем сделать это с максимальной безопасностью, мы рассказали, поэтому нет необходимости в изобретении новых способов.
При ремонте электрических проводок, а также при установке розетки и выключателя часто приходится определять фазу и ноль. Для профессиональных электромонтёров – это простая задача. А как же справиться с этой задачей тем, кто плохо знаком с устройством электросетей? Статья поможет разобраться с этой задачей.
Для начала необходимо понять, из чего состоит бытовая электросеть. Она, как правило, состоит из трёхкомпонентного провода:
- Фаза;
- Ноль;
- Заземление.
Простейшим случаем электрической цепи является однофазная цепь. В этой цепи есть всего два провода – фаза и ноль. По первому проводу электрический ток поступает к потребителю (потребителем тока является вся бытовая техника). Второй провод предназначен для возвращения электрического тока обратно. В рассматриваемой однофазной сети присутствует ещё одна проводка: её называют землёй или заземлением. Этот провод не проводит электрический ток, а выполняет функцию предохранителя, то есть в случае обрыва предотвращает удар электрическим током. С помощью этого провода избыток электричества уходит в землю, то есть заземляется. Фазой называется проводник, по которому к потребителю поступает электрический ток.
В отличие от остальных проводников, только фаза обладает напряжением 220 В
. Но для использования электричества одной только фазы недостаточно. Нулевым проводом называется проводник, протянутый от генератора электростанции к потребителю. Несмотря на то что он практически не проводит электрический ток, он является полноправным участником передачи тока по металлическим проводам. Заземлением называется проводник, подключённый к земле и предназначенный для изоляции фазы во время пробоя, в целях защиты человека от поражения током. Для определения фазы и нолясуществуют три варианта:
- Определение фазы и ноля визуально, то есть без приборов;
- Определение фазы и нуля с помощью индикаторной отвёртки ;
- Определение фазы и ноля посредством мультиметра .
Не следует забывать, что при осуществлении электромонтажных работ, автоматы должны быть выключены. Кроме этого, необходимо убедиться, что инструменты имеют надёжно заземлённые рукоятки. Иначе, их использование несёт угрозу для здоровья человека.
Дополнительные возможности применения индикатора
Возможности простой индикаторной отвертки могут быть значительно расширены и многие попросту не знают, что помимо привычной проверки наличия или отсутствия напряжения, этим прибором можно выполнять множество задач и искать различные неисправности.
Вот как это можно использовать на практике.
Проверка исправности ламп накаливания
Данную проверку можно производить непосредственно в магазине, не имея под рукой ничего кроме отвертки. Берете обыкновенную лампочку, одной рукой обхватываете металлический цоколь, а пальцем другой руки касаетесь контакта в верхней части отвертки.
После этого жалом дотрагиваетесь до центрального контакта на лампочке.
Если лампа исправна, светодиод загорится.
Правда 100% уверенности данная проверка не дает, так как если лампа разгерметизировалась, светиться она не будет, хотя цепь и остается при этом целой.
Проверка нагревательного тэна
Также можно легко проверить исправность или поломку нагревательного тэна. При этом его даже не обязательно вытаскивать наружу из оборудования.
Достаточно обеспечить свободный доступ к контактам. Перед этим все посторонние провода подключенные к ним требуется откинуть.
Проверка очень проста и не замысловата. Одной рукой касаетесь одного контакта тэна, а жалом отвертки другого. Палец второй руки опять должен быть на металлическом пятачке пробника.
Если лампочка индикатора при этом не горит, значит тэн не исправен и внутри него обрыв нагревательной спирали.
Таким образом можно проверять любые нагревательные элементы. Например, кипятильник проверяется непосредственно на самой вилке, даже разбирать ничего не нужно.
Определение правильного положения выключателя
Чтобы при ремонте смонтировать выключатель правильно, то есть:
Клавиша вверх
свет включается
Клавиша вниз
свет отключается
также можно воспользоваться пробником и прозвонить контакты.
Предварительно выключатель разбирается. Контакты у него обычно закрыты и поэтому просто подлезть руками к ним не получится.
Берете любой металлический предмет, например скрепку или гвоздик и прикасаетесь к одному из контактов
Не важно к какому – верхнему или нижнему
Индикаторная отвертка ставится на другой контакт. В отключенном положении выключателя светодиод не горит и наоборот. Оставляете выключатель во включенном состоянии, собираете его и в таком положении монтируете на стену.
Проверка напряжения на изолированном проводе
Если вы занимаетесь капитальным ремонтом в квартире, то наверняка сталкивались с ситуацией, когда после снятия старой штукатурки вдруг обнаруживается какой-то ранее не известный провод.
При этом абсолютно не понятно под напряжением он или нет. Перекусывать его кусачками нельзя, зачищать и оголять изоляцию тоже опасно.
Здесь опять на помощь приходит универсальная отвертка. Только использовать ее нужно несколько наоборот.
При этом верх с металлическим пятаком, подносите к изоляции провода. Провод при этом может быть даже под штукатуркой.
В таком положении чувствительность пробника выше и если в кабеле есть напряжение, то отвертка это покажет. Свечение может быть не таким ярким, но оно все равно будет.
Отыскание обрыва провода
Еще этим девайсом можно безопасно найти обрыв жилы внутри кабеля электропроводки или в переноске удлинителя.
Если удлинитель вдруг перестал работать, вот с чего нужно начинать поиск неисправности:
для начала убедитесь в отсутствии короткого замыкания
Отключаете все приборы из переноски. Берете рукой один контакт на вилке, а к другому подносите индикатор. Если он не горит, значит короткого замыкания нет.
далее нужно найти и пометить поврежденный провод
Также прикасаетесь пальцем любого контакта вилки, и жалом отвертки ищете его в розетке. Если не будет свечения во всех гнездах, то именно на этом проводнике и наблюдается обрыв.
Помечаете его маркером. Для чего это нужно? А необходимо это для того, чтобы подать фазу именно на этот провод, а не на другой исправный.
отверткой узнаете расположение фазы в рабочей розетке на стене и включаете вилку переноски в нее так, чтобы метки совпали
остается взять индикатор за жало и задней частью подвести к проводу
Перемещая его вдоль переноски следите за светодиодом. В том месте где он потухнет – там и обрыв.
Таким же способом можно определить обрыв провода и в стационарной проводке. Главное чтобы кабель не был под толстым слоем штукатурки.
Как найти фазу и ноль
Вспомним схему распределения напряжений в трехфазной сети, выполненной по системе заземления TN-C.
Во время армейской службы на учениях пришлось практически решать подобную задачу в полевых условиях полигона. Требовалось найти фазу и ноль в силовом шестижильном кабеле, подключенном под напряжение, чтобы запитать от них схему освещения.
Индикатора и измерительных приборов не было. За лампочками был отправлен посланец, а мы обошлись обыкновенной электрической бритвой и отрезком изолированного провода.
Проверку выполняли в два этапа:
- определение фазных концов;
- поиск нуля.
Замер фазных напряжений
Работа проходила по следующей схеме:
- забили в землю кусок металла рядом с кабелем;
- приложили к нему один контакт вилки от электробритвы;
- ко второму штырьку прикрутили отрезок провода и закрепили нитками;
- свободным концом этого проводника поочередно дотронулись до всех жил кабеля;
- пометили три жилы, на которых двигатель бритвы заработал — так определили фазные концы и выбрали тот, где проще будет выполнять монтаж последующей схемы.
Поиск нуля
Вилку электробритвы сняли с самодельного заземления и освободившимся штырьком создали поочередно контакт для тока на оставшихся трех жилах кабеля при подключенном отрезке провода к выбранной фазе.
Когда двигатель заработал, то это указало на рабочий ноль, а остальные два конца были просто в резерве.
Опытные электрики увидят в наших действиях много нарушений правил безопасности. Но этот пример приведен с другой целью — показать техническую возможность решения подобной задачи и ее выполнение с осознанием рисков и опасностей. А контрольная лампа или индикатор в критической ситуации может быть заменена любым электроинструментом, например, дрелью домашнего мастера.
Для лучшего уяснения принципов поиска неисправности в электропроводке рекомендую посмотреть видеоролик владельца «Советы электрика» о практике поиска КЗ лампой контролькой. Считаю, что они пригодятся при пользовании обыкновенным вольтметром.
Несмотря на огромное количество измерительных приборов и индикаторов, используемых как в бытовых, так и в производственных задачах, из обихода не перестают выбывать контрольные лампы. Такое устройство можно без проблем и капитальных затрат собрать самостоятельно. Наиболее распространенные модели предназначены для использования в бытовых и автомобильных цепях. Поэтому в данной статье мы разберем, как собрать контрольку на 12 и 220 Вольт своими руками.
Универсальная индикаторная отвертка STAYER 4520-48
Но на сегодняшний день в продаже можно встретить специальные отвертки-индикаторы, при работе с которыми можно протестировать линию как контактным, так и бесконтактным способом. Также она позволяет «прозвонить» проводку на предмет короткого замыкания или обрывов.
Такой отверткой-индикатором является STAYER 4520-48. Она прекрасно подходит, если нужно протестировать элементы цепей постоянного и переменного тока в автотранспорте, бытовых электроприборах и других устройствах. С её помощью можно легко определять полярность и проводить прозвонку методом звуковой или световой индикации.
Этот индикатор выгодно отличается от большинства аналогов наличием не только светового, но и звукового оповещения. Благодаря этому работа, связанная с проверкой наличия напряжения, становится ещё более простой, комфортной и безопасной.
Если напряжение в норме, то пользователь слышит звуковой сигнал, сопровождающийся зажжением индикатора зеленого цвета. Увы, эта отвертка индикатор имеет и серьезный минус. Дело в том, что она работает от батарейки, которая садится быстрее, чем того хотелось бы.
Модели и их способности
В этой части статьи приведем некоторые наиболее удачные модели и рассмотрим их характеристики.
Начнем мы с модели СВЕТОЗАР MS-48S SV-45203-48. Модель имеет удобный дизайн, оснащена световой и звуковой индикацией наличия напряжения. Регулируемая чувствительность «пробника» позволяет более точно определять место нахождения повреждения или скрытой проводки. Хотя последнее все же имеет ощутимую погрешность. Стоимость такого инструмента в пределах 3 -4 у.е.
Индикаторная отвертка Энергия 6878-28NS. В наличии все доступные функции, номиналы отображаемой величины напряжения на дисплее 12В, 36В, 55В, 110В и 220В. Изюминкой данного устройства является отсутствие батареек, при этом все функции доступны. При этом стоимость чуть более доллара.
Отвертка индикаторная SafeLine многофункциональная MS-18. Доступны пять функций, стоимость 1,5 – 2 у.е.
И, конечно же «классическая» индикаторная отвертка Visting на фото ниже. Проста и надежна, и цена – 0,5 у.е.
На самом деле выбор индикаторных отверток огромен, ценовой диапазон очень широк от 0,3 до 15 -20 у.е. за экземпляр. Зная свои потребности и возможности, Вы с легкостью подберете для себя оптимальный вариант.
Как проверить индикаторную отвертку?
Поскольку индикаторная отвертка предназначена для работы с напряжением, очень важно постоянно следить за ее исправным состоянием. Корпус должен быть целым, без трещин
Каждый раз перед началом работ удостоверьтесь в ее работоспособности. Проверьте исправность, прикоснувшись к проводнику, в котором есть напряжение. Если отвертка с источником питания – коснитесь жала и пятачка на рукоятке – она должна светиться.
Если корпус поврежден – замените отвертку, Ваша безопасность гораздо дороже ее стоимости. В отвертках с батарейками необходима их периодическая замена. Процедура достаточно проста, откручиваем колпачок, вынимаем старые батарейки и вставляем новые. Главное не перепутать полярность в батарейках — работать не будет. При выемке «начинки» запоминайте последовательность расположения элементов, тогда отвертка будет служить долгие годы.
При возникновении поломок в самой отвертке ремонтировать ее нет смысла. Цена новой не стоит затраченного времени. Правда если у Вас есть несколько одинаковых неисправных отверток, тогда можно попытаться сложить одну работоспособную.
И всегда будьте осторожны при работе с электросетями и приборами. Лучше не спеша несколько раз перепроверить результат измерений, чем получить удар электрическим током.
Фазоопределитель своими руками
Как сделать индикаторную отвертку своими руками, чтобы использовать ее для исследования электрооборудования.

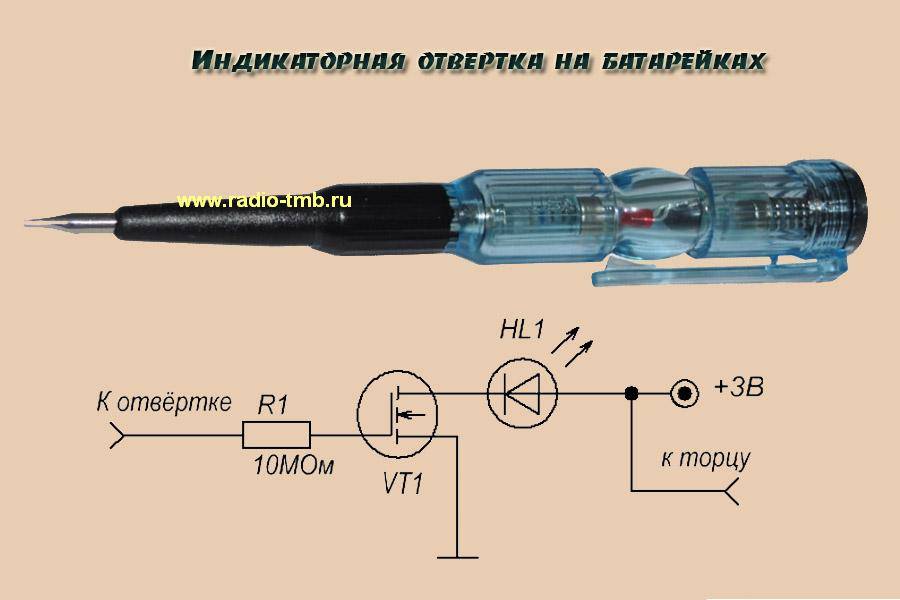

Сделать ее можно используя простую электрическую схему. Собранный тестер позволит определить наличие напряжение в розетке, патроне и других электрических приборах.
Для сборки схемы необходимо взять резистор 2.5 МОм, резистор 100 Ом, транзистор, подойдет, КТ-312, светодиод и источник напряжения 3.5 вольта (батарейки). При сборке пробника учитывают, что база транзистора расположена справа, эмиттер слева, а коллектор в центре.
К коллектору транзистора припаивают минус светодиода. К плюсу диода припаивается резистор номиналом 100 Ом. К эмиттеру КТ-312 припаивается минус источника питания. К выводу резистора на 100 Ом припаивается положительный вывод с источника питания. К базе транзистора припаивается резистор на 2.5 Мом, он будет исполнять роль щупа.
Проверку самодельным тестером выполняют по известному алгоритму. Вместо контактной площадки палец прикладывают на плюс или минус источника питания. Свободный вывод резистора прикладывают к клемме выключателя, контакту патрона, помещают поочередно в отверстия розетки.
При попадании на контакт под напряжением светодиод будет загораться, ничего не произойдет, если контакт резистора попадет на нуль.
Как работает универсальная индикаторная отвертка?
Важным условием работы тестера является замыкание второго контакта, находящегося на рукоятке. Для этого необходимо коснуться торцевой части прибора (пятачка) пальцем (тело мастера служит элементом цепи). Благодаря встроенному резистору, сила тока, проходящая через инструмент, безопасна для пользователя.
Функциональная отвертка, которую также называют индикатором напряжения, состоит из нескольких несложных деталей. Устройство стандартной индикаторной отвертки выглядит следующим образом:
- выполненный из пластика остов (корпус рукоятки);
- металлическое «жало»;
- встроенный в корпус токопроводящий контакт и лимитирующий резистор;
- пружина;
- неоновый либо светодиодный индикатор;
- контактная пластина.
Виды и принцип работы индикаторной отвертки
Для успешного использования любого устройства необходимо понимать, на чем основан его принцип работы. Это же актуально и для индикаторной отвертки. Знание о том, как она устроена и работает, хотя бы в общих чертах, позволит эффективно ее применять, и избавит от ошибок. Кроме того это позволит обходиться без более сложного и дорогостоящего мультиметра.

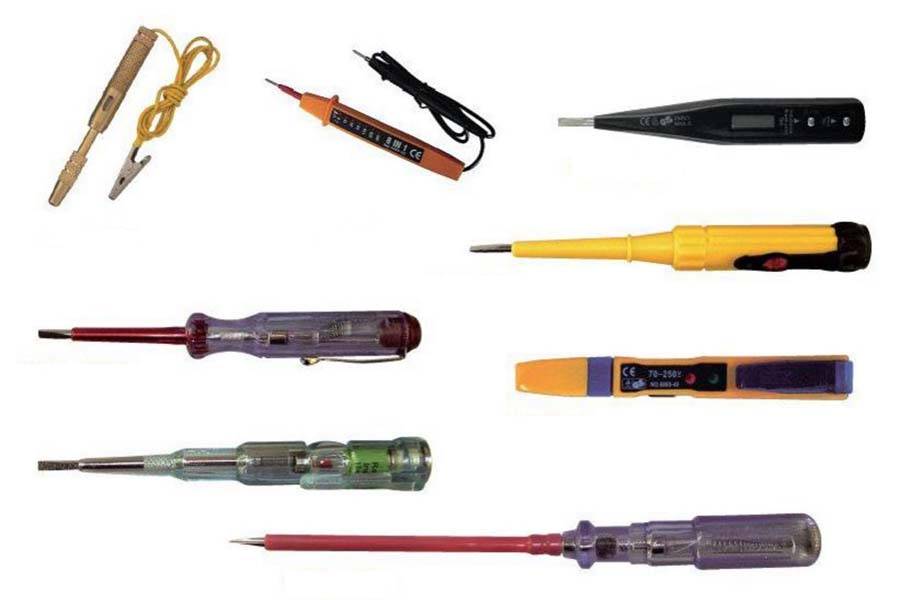

Рассмотрим несколько основных видов индикаторных отверток, это в дальнейшем позволит нам подобрать более подходящий вариант.
Обычный пробник напряжения с неоновой лампой. Принцип работы индикаторной отвертки следующий. Электрический ток с поверхности проводника попадает на жало отвертки, далее через резистор с номиналом не менее 0,5 мОм (ограничивает ток) попадает на контакт неоновой лампы. Второй контакт цепи включения лампочки через контакт на рукоятке отвертки замыкается на человеке. У такого типа отвертки емкость и сопротивление тела человека включены в цепь лампочки. То есть прикоснулись жалом к проводу и пальцем к контакту, если есть напряжение – видим свечение неоновой лампочки. Нет контакта с человеком – лампа не светится. Минусом такого типа отверток является высокий порог индикации напряжения, от 60В. Они хороши лишь для определения наличия напряжения и фазы. Определить обрыв цепи при помощи данного инструмента невозможно.
Отвертки со светодиодным индикатором. Принцип работы аналогичен отвертке с неоновой лампой. Основным отличием является более низкий порог индикации напряжения, светодиод будет светиться от напряжения меньшего, чем 60В.
Отвертки со светодиодным индикатором и автономным источником питания (батарейками). Это уже многофункциональная индикаторная отвертка. Кроме источника питания в такую отвертку также включен транзистор, обычно биполярный. Она обладает пятью функциями:
- определитель фазы;
- определять обрыв цепи;
- позволяет найти место повреждения в проводнике;
- определять полярность источников постоянного тока;
- при помощи способности определения наличия напряжения бесконтактным способом можно находить место расположения проводки (данный эффект основан на наведении величины магнитного поля).
Некоторые варианты таких отверток способны также определять микроволновое излучение, например у микроволновых печей.
Электронная индикаторная отвертка. Может быть в двух вариантах: с ЖК-дисплеем или без. Оснащены звуковой сигнализацией наличия напряжения. По сути это уже упрощенный и очень удобный мультиметр. ЖК-дисплей позволяет не только определять наличие напряжения, но и его величину (от 12В до 220В). Принцип работы в общих чертах аналогичен предыдущим аналогам индикаторных отверток. Саму схему такого устройства приводить не будем, вряд ли при поломке такой отвертки Вы будете искать на радиорынке неисправные элементы, и менять их. Время, затраченное на ее ремонт, попросту не окупится стоимостью нового инструмента.
Индикатор: это устройство для определения наличия напряжения
Индикатор – это устройство, контролирующее состояние физического процесса и визуально отражающее его изменения. Довольно часто данный инструмент называют «отверткой электрика». С этим не поспоришь: у каждого специалиста, занимающегося прокладыванием электрических кабелей или ремонтом электрооборудования, такое приспособление есть.
Индикаторную отвертку довольно часто называют «отверткой электрика»
Пользователи электроприборов тоже могут отслеживать состояние питания или техники, определять места поломок и разрывов цепей. И в данных ситуациях такие возможности им обеспечит все тот же общедоступный в плане пользования прибор – индикатор. Сегодня он есть практически в каждом доме. Отсутствие индикатора усложняет принятие правильного решения в случае исчезновения напряжения, так как выяснить, обесточен ли только дом (квартира) или же это последствие более масштабной поломки, без наличия инструмента практически нереально.
Принцип работы индикаторной отвертки довольно прост и состоит в следующем:
- жало устройства касается запитанной электропроводки;
- проходящий ток засвечивает лампочку;
- резистор путем создания значительного сопротивления снижает напряжение;
- через сенсорный контакт с телом человека ток уходит в землю.
Стоит обратить особое внимание на то, что проходящее через тело человека напряжение неощутимо и совершенно безопасно для жизни и здоровья. Устройство не требует владения никакими специальными навыками при его применении
Что такое сопротивление излучения
Волновое сопротивление экранированных кабелей соответствует озвученным значениям. Это стандартные значения для телевидения и радиоприёма, соответственно. На подобные шаги идут, чтобы назад (к передатчику) отражался минимум мощности. Аналогичным образом работает отвёртка. Но здесь сопротивление излучения выбирается не по диаграмме направленности. Мастер мало влияет на параметр. Чем сопротивление излучения ниже, тем выше ток, тем ярче горит светодиод.
Бесполезно искать определение сопротивления излучения
В нашем случае важно, что сопротивление излучению снижается при росте поверхности антенны, что приводит к усилению яркости горения индикатора простым прикосновением. Человек, как и металл, становится проводником, что обусловливает столь специфические свойства тела
Одежда на излучение влияет мало, волна легко проходит синтетические и натуральные ткани.
Правила работы с разными типами тестеров
Принцип тестирования электрических сетей и оборудования простыми, светодиодными и универсальными отвёртками имеет некоторые отличия. Для получения достоверного результата необходимо следовать основным правилам работы с пробниками.
Проверка простым индикатором
Этот тип устройства помогает быстро определить наличие фазы, нагрузки на кабеле или розетке.
Тестер берут в руку, зажимают контактную поверхность.
Пробник прикладывают поочередно к контактам, определяют результат по индикатору.
Щуп прибора подносят к одному проводу, контакту, чтобы не произошло замыкания нуля и фазы. Результат получается поверхностный — такая проверка показывает наличие или отсутствие напряжения. Для более точного результата используют более универсальный тип тестера.
Проверка отверткой со светодиодом
Необходимо знать, как пользоваться отверткой индикатором со светодиодом, чтобы получать точные данные при проверке техники и электрической сети.
Поиск фазного провода осуществляется по аналогии с простым тестером — пальцем замыкается цепь фазоопределителя, жало прикладывается к контактам.
Светодиодное устройство, в отличие от примитивного пробника, поддерживает функцию бесконтактного тестирования. При такой проверке не нужно замыкать контакт, им достаточно приложить отвертку к проводу, коробу или стене, где проходит скрытая проводка. Чувствительный прибор отреагирует сигналом диода на наличие напряжения в этом участке.
У бесконтактного способа тестирования есть минус — чувствительный прибор может показать наличие напряжения при обрыве сети. К плюсам можно отнести яркость светового сигнала, очень удобно при ярком освещении и возможность работать с низким напряжением.
Правила проверки универсальной индикаторной отверткой
Принцип проверки универсальным устройством почти не отличается от предыдущих типов тестеров. На многих моделях есть табло, на которое выводятся цифровые значения напряжения. Работать с таким прибором легче, но по стоимости они превышают более простые модели пробников.
На корпусе тестера находится контактная площадка для замыкания внутренней цепи и тумблер для переключения режимов работы устройства. При необходимости можно выставить контактный, бесконтактный и чувствительный режимы. На всех моделях стандартные буквенные обозначения режимов:
O — работа выполняется по классическому варианту: пальцем замыкается сеть, проводник (жало) прикладывается к тестируемому элементу.
L — бесконтактный режим. К проверяемому объекту подносится или прикладывается контактная часть, обычно это торец рукоятки тестера. Если прибор попал под воздействие электрического поля, световой и звуковой сигналы оповещают о наличии напряжения.
H — высокочувствительный режим работы. Проверка бесконтактная, с низким порогом срабатывания. Эта функция помогает быстро найти скрытую электропроводку.
Типы индикаторов напряжения: однополюсные и двухполюсные устройства
Современная промышленность выпускает большое количество различных индикаторов. Определенной стандартной классификации их не существует. По особенностям технического устройства приборы можно разделить на однополюсные и двухполюсные, а также выделяют пассивные и активные изделия. В разделе речь пойдет о классификации по первому признаку.
Однополюсные индикаторы. К данному виду относятся простейшие устройства, схема конструкции которых описана выше: в основе – жало и неоновая лампа для индикации. Более совершенные однополюсные приборы имеют светодиодную лампу, питание от батареек, звуковой сигнал – дополнительно к свечению лампы. По принципу работы такие индикаторы идентичны простейшим устройствам, но появляется возможность прозвонки проводов.
Наиболее продвинутые однополюсные модели имеют сложное устройство, хотя принцип работы сохраняется. Дополнительно к уже перечисленным функциям у них добавляется способность определения обрыва скрытых проводов, находящихся под слоем штукатурки.
Двухполюсный вид индикаторных отверток отличается тем, что имеет не один, а два корпуса. Каждый выполнен из диэлектрического материала, имеет подсветку – неоновую или светодиодную лампу. Некоторые устройства оснащены звуковым сигналом. Два корпуса соединяются проводом, длина которого обычно не превышает 1 м, оба имеют жало. Такие приборы считаются профессиональными, применяются для проверки присутствия тока между двумя контактами. Среди двухполюсных есть модели, которые определяют не только наличие напряжения, но и его величину.
Двухполюсный вид индикаторных отверток характеризуется наличием двух корпусов
Пассивные индикаторы напряжения и тока: особенности функционирования
Вторым признаком классификации индикаторов является их деление на активные и пассивные устройства. В основу положены функциональные особенности инструментов. К пассивным следует отнести приборы, отличающиеся такими характеристиками:
- Несложные. Однополюсные, состоят из одного корпуса с размещенными в нем элементами.
- Ограниченный функционал. Единственное, что показывает индикаторная отвертка такого типа, – есть ли напряжение в определенной точке электроцепи.
- Непрофессиональный инструмент. Чаще применяется в быту, для электриков неприемлем в силу отсутствия возможностей обеспечить необходимое обследование состояния электропроводящих кабелей.
Преимущество данных индикаторов состоит в том, что при определении наличия напряжения не нужен ноль, его роль выполняет человек, в руках у которого оказывается отвертка-индикатор. Особенность ее устройства заключается еще и в том, что резистор, в силу значительной сопротивляемости, не определяет наличия напряжения ниже 50 вольт.
Понять, как найти фазу индикаторной отверткой подобного типа, труда не представляет. Жалом следует коснуться проводника, а рукой нажать на пластину на корпусе устройства. При наличии напряжения неоновая лампочка засветится.
Пассивные индикаторы напряжения и тока определяют только то, есть ли напряжение в определенной точке электроцепи
Характеристики активных отверток-индикаторов напряжения
Активные индикаторы имеют более сложное устройство. Внутри корпуса находится схема, которая функционирует несколько иначе, чем у пассивных приборов. Такое устройство является более чувствительным. Светодиодный индикатор напряжения реагирует не только на наличие тока, но и на электромагнитное поле, которое обязательно образуется вокруг проводника.
Активные индикаторы имеют следующие технические характеристики:
- Наличие собственного источника питания. Внутри корпуса имеется батарейка, которая приводит в активное состояние внутреннее устройство.
- Светодиод вместо неоновой лампы.
Как пользоваться индикаторной отверткой со светодиодом? Если одной рукой взяться за жало, а второй коснуться пластины на корпусе, светодиодная лампа отреагирует – засветится. Эта функциональная возможность активно применяется при прозвонке проводов.
Активные индикаторы имеют собственный источник питания
Проверяем удлинитель
Чтобы проверить работоспособность обыкновенного бытового удлинителя, нужно, вставить тестер в одно из его отверстий, а потом в другое.
Если в одном есть ток, а в другом нет, то все работает правильно.
Второй вариант проверки чуть сложнее и для него, нужно обесточить удлинитель.
Затем кусочком проволоки замыкаются контакты одной из розеток.
Пальцами берется один электрод вилки, а ко второму нужно прикоснуться отверткой.
Индикатор загорелся – удлинитель исправен.
Дополнительные возможности применения индикатора

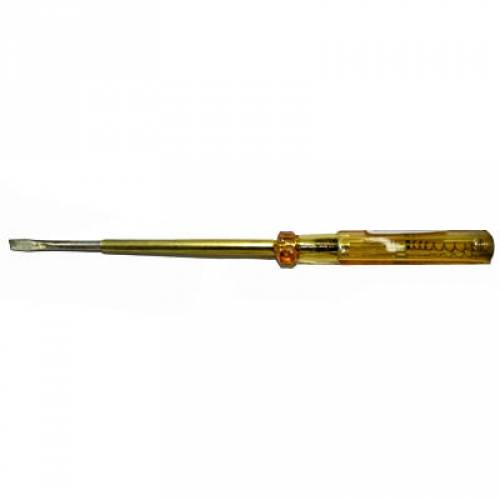

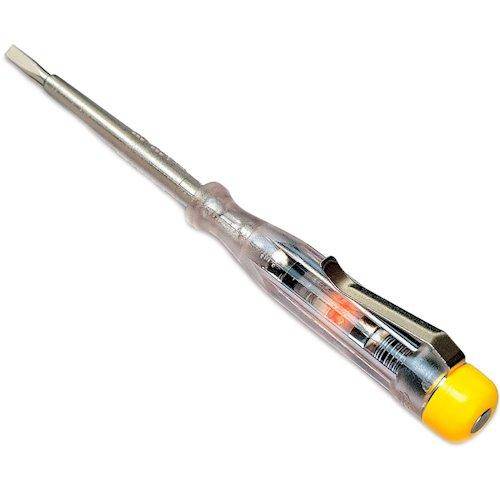

Кроме поиска фазы в электросети, индикаторные отвертки обладают и неочевидными функциями.
