Как настроить газовую колонку

Дополнительные аспекты настройки

Во время настройки важно не забывать, что вода прогревается не моментально, поэтому не стоит надеяться провести регулировку за пару минут. После каждой настройки снова нужно будет время для того, чтобы пропустить воду и дать нагреться либо охладиться новой

Временами такая регулировка суммарно может занимать до получаса, хотя в руках профессионала все будет происходить гораздо быстрее.

Схема подсоединения газовой колонки к инженерным коммуникациям: 1-газовая труба; 2-газовый вентиль; 3-водопроводный вентиль; 4-труба с холодной водой; 5-труба с горячей водой; 6-элементы управления колонкой; 7-корпус колонки; 8-труба дымохода.

Когда настраиваешь газовую колонку, чаще всего бывают 2 серьезных затруднения: давление воды, а также отсутствие реакции колонки на слишком малый напор воды.

В первом случае это может быть вызвано крайне различными обстоятельствами, но отрегулировать все легко путем замены вентиля, либо установки регулятора давления, которые максимально облегчат регулировку давления. Данная причина может в итоге оказаться крайне неприятной, т.к. приводит к ускоренному износу оборудования. А в определенных ситуациях, если настроить неправильно, использование крана по прямому назначению становится невозможным.

Второй случай также весьма неприятен, но тут настраивать газовую колонку уже не потребуется, а надо будет заменить мембрану, т.к. та могла прохудиться. Данная проблема незаметна в больших масштабах, но если надо помыть посуду, то в теплой воде это проделать не будет никакой возможности.

Возможные трудности

При настройке газового водонагревателя нередко возникают следующие проблемы:

перепады давления воды в водопроводе;
слишком низкий водяной напор.

Первая проблема решается лишь заменой вентиля или установкой регулятора давления. Иначе перепады давления приведут к повышенному износу устройства и выходу его из строя.

При втором варианте водонагреватель даже не включится. Если напор воды снизился внезапно, следует позвонить в горводоканал и узнать причину. Возможно, данную проблему быстро устранят. Если же в вашем населенном пункте всегда низкое давление воды, то придется приобрести насос, который поможет его увеличить.

…

Подготовка к работе

Если газовую колонку надо запустить впервые или после долгого простоя, необходимо соблюдать некоторые правила.

Обеспечение вентиляции

Необходимо обеспечить постоянный приток свежего воздуха. Это надо и для нормального горения, и для удаления остатков угарного газа из помещения. Обычно под кухонной дверью есть щель в несколько сантиметров именно для вентиляции. Из соображений безопасности устранять этот зазор не рекомендуется. Особенно это касается тех домов, где установлены современные герметичные окна без приточного клапана.

Если колонка находится в ванной, дверь в нее нельзя закрывать полностью. Надо оставлять ее приоткрытой хотя бы на 3-5 см для циркуляции воздуха. Можно воспользоваться детским блокиратором дверей.

Проверка тяги

Необходимо проверить качество тяги в дымоходе. Она нужна для отведения продуктов горения (газов) из кухни. Сделать это просто: тонкую полоску бумаги или салфетку надо поднести к выходному окну дымохода. Если тяга хорошая, бумажка отклонится в сторону вытяжки.

Пламя отклонилось в сторону дымохода — значит, тяга хорошая

Отсутствие тяги – это проблема, которую надо решать. Необходимо проверить, не забит ли проход. Для этого придется заглянуть в смотровой лючок. Он находится в дымоходе колонки до места его соединения с общедомовым. Многие, к сожалению, закрывают люк в декоративных целях. Другого способа проверить и прочистить дымоход нет, поэтому люк надо открыть.

Чаще всего проблема решается сразу: вся грязь, клубы пыли, осколки кирпичей, упавшие из кладки дымохода, скапливаются именно в этом месте. Дальше с помощью зеркала или телефона с камерой и фонариком надо проверить, нет ли заторов выше по ходу трубы.

Иногда бывает и такая ситуация: проход чистый, а тяги нет. Это может быть воздушная пробка. Некоторый объем холодного воздуха скопился внизу и закупорил трубу. Надо прогреть воздух. Для этого прямо в люке можно сжечь что-то или погреть это место зажигалкой (туристической спичкой).

Проверка на утечку газа

При выключенной колонке раскрутите (откройте) кран на газовой трубе. Запаха газа быть не должно ни от прибора, ни от какого-либо соединения. Для надежности можно пройтись по кранам и спаям мыльным раствором. Если есть утечка, пена начнет активно пузыриться. При выявлении проблемы необходимо обратиться в газовую службу для ее решения.

Если мыльная пена пузырится — есть утечка газа

Настройка автоматической колонки

Такие приборы оснащаются всего одним регулятором. Он отвечает за мощность, температуру нагрева. Встроенная система самодиагностики проводит полную оценку работы узлов при запуске. Если что-то не так, на панели светится красный индикатор — техника блокируется от включения. В таком случае нужно отрегулировать давление, как описано выше.

После этого:

Достаньте батарейки питания из отсека.
Отключите микропереключатель.
Вставьте батарейки.
Откройте кран с горячей водой, включите микропереключатель.
На горелке установите давление на максимум.
Когда настройки сохранятся, засветится оранжевая лампочка.

Остальные колонки могут настраиваться поворотами тумблера, управлением силой потока воды.

К сожалению, нельзя просто установить настройки по инструкции, поскольку каждая система имеет разные показатели. Если у вас не выходит отрегулировать работу газовой колонки, обратитесь к специалисту.

https://boilervdom.ru/gaz-kolonki/obsluzhivanie/kak-nastroit-otregulirovat-gazovuyu-kolonku.html
http://oteple.com/tonkosti-nastrojki-gazovoj-kolonki/
https://avtonomnoeteplo.ru/vodonagrevateli/747-nastroyka-i-regulirovka-gazovoy-kolonki.html
https://tehnofaq.ru/kak-otregulirovat-gazovuyu-kolonku/
https://cosmo-frost.ru/gazovye-kolonki-i-kotly/ekspluataciya-gazovye-kolonki-i-kotly/kak-nastroit-gazovuyu-kolonku-otregulirovat-gaz-temperaturu-vody/

Обзор: как включить газовую колонку

Практически все современные модели характеризуются наличием основных обязательных элементов, представленных:

узлом с газовым оборудованием;
узлом подключения воды;
системой дымовыводящих соединений;
электрическими приборами.

В зависимости от конструктивных особенностей, включение газовой колонки от разных производителей может незначительно варьироваться.

Bosch

Немецкий производитель сопровождает реализуемое оборудование интуитивно понятной инструкцией.

Все модели с индексом «В» в названии оборудованы электрическим розжигом.

Перед запуском требуется открыть вентили воды и газа, а также проверить наличие батареей типа R с показателями мощности 1,5В.

Включение оборудования осуществляется нажатием кнопки включения, которая расположена на лицевой панели.

Нева

Все газовые колонки «Нева» реализуются уже полностью настроенными на определенный тип топлива и газовое давление.

Для включения потребуется выполнить установку батарейки LR20 с напряжением 1,5В в батарейный отсек, после чего открываются запорные вентили перед прибором, а тумблеры переводятся в минимальное положение.

Ручка регулятора газа на лицевой панели переводится в положение «Розжиг», утапливается до предела, после чего нажимается кнопка включения.

Electrolux

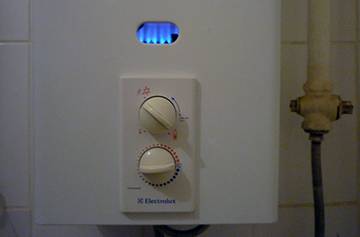

После визуальной проверки всех соединений у вашей модели Электролюкс на предмет отсутствия протечек открывается кран и немного сливается вода.

Затем открывается вентиль газа, что сопровождается характерным звуком попадания газовой струи внутрь системы.

Давление должно составлять порядка 0,15-10 атмосфер. Чтобы вода стала немного горячее, потребуется понизить водяной поток.

Астра

Горелка у газовой колонки этой модели расположена под центральным штуцером.

Это не самый удобный в эксплуатации вариант водогрейного оборудования.

Чтобы включить устройство следует отодвинуть ручку влево, нажать кнопку включения и, удерживая ее в этом положении в течение нескольких секунд, поджечь запальник.

Junkers

Правила включения водогрейного оборудования, выпускаемого под этой маркой, напрямую зависят от особенностей модели.

При маркировке «Р» применяется пьезорозжиг, при котором показатели мощности и водяной напор регулируются ручками на передней панели.

Маркировка «В» предполагает розжиг от батареек и автоматический режим работы.

Особенностью моделей с маркировкой «G» является автоматический розжиг системой Нydrо Роwer.

Можно ли самостоятельно установить колонку

Строго говоря нет. Исключение составляют ситуации, когда хозяин квартиры или дома, лицензированный специалист. Подключение газовой колонки своими руками ведет к нескольким неприятным последствиям:

Отказ от гарантийного обслуживания — в техническом паспорте водонагревателя, компанией, выполняющей монтажные работы, делается пометка об их выполнении и вводе в эксплуатацию оборудования. Печать ставят только после официальной установки. Только с этого момента бойлер ставят на гарантию.Если нарушены правила установки газовой колонки, включая то, что монтаж должны выполнять квалифицированные специалисты, имеющие соответствующий допуск, компания производитель откажет в гарантийном обслуживании.

Штраф за самостоятельную установку — сумма которую придется заплатить, может варьироваться от 2-3 до 8 тыс. руб. Затраты на официальное подключение существенно ниже. Стоимость установки в Московской обл. составит 1500-1700 руб.

Необходимость в последующем узаконивании — газовые колонки должен устанавливать представитель Горгаза, либо специалисты компании, продающей водонагреватели, при условии, что у них есть соответствующая лицензия.Если монтаж был выполнен самовольно, даже при перенесении колонки на другую стену или соседнюю комнату, потребуется получение разрешения или узаконивание бойлера. Регистрация колонки в этом случае потребует существенных материальных затрат.

Наказание за самовольно установленную и подключенную газовую колонку описывается в КоАП РФ:

Статья 7.19. Самовольное подключение и использование … газаСамовольное подключение к … газопроводам, а равно самовольное (безучетное) использование … газа влечет наложение административного штрафа на граждан в размере от одной тысячи пятисот до двух тысяч рублей;

«Правила пользования газом в быту» (утв. Приказом ВО «Росстройгазификация» от 26.04.1990 N 86-П).Населению запрещается:3.1. Производить самовольную газификацию дома (квартиры, садового домика), перестановку, замену и ремонт газовых приборов, баллонов и запорной арматуры. Ответственность за установку без разрешения несет собственник жилья.

Статья 165 УК РФ. Причинение имущественного ущерба путем обмана или злоупотребления доверием. Причинение имущественного ущерба собственнику или иному владельцу имущества путем обмана или злоупотребления доверием при отсутствии признаков хищения наказывается штрафом в размере до восьмидесяти тысяч рублей или в размере заработной платы или иного дохода осужденного за период до двух месяцев, либо обязательными работами на срок от ста двадцати до ста восьмидесяти часов, либо исправительными работами на срок до одного года, либо арестом на срок до четырех месяцев, либо лишением свободы на срок до двух лет.

Штраф за неправильное подключение, повлекшее за собой порчу имущества, составляет от 15-80 тыс. руб. Предусмотрена не только административная, но и уголовная ответственность. Самостоятельный демонтаж и монтаж газопотребляющего оборудования не допускается.

Устройство и принцип работы колонок Bosch

Все бойлеры делятся на два основных класса (по типу розжига), и несколько подклассов. Газовые проточные водонагреватели Bosch выпускаются в следующих модификациях:

Полуавтоматические колонки — в устройстве присутствуют две горелки: основная и запальная. Фитиль горит в постоянном режиме. При открытии крана ГВС запальник воспламеняет газ на основной горелке. Розжиг запальника осуществляется с помощью пьезоэлемента.
Автоматические колонки — включаются самостоятельно при открытии крана ГВС. Блок розжига продуцирует искру на горелочное устройство, воспламеняя газ. Автоматические газовые водонагреватели Бош в свою очередь делятся на две подгруппы:
1. работающие от батареек;
2. использующие для продуцирования искры гидрогенератор.

Кроме разделения по принципу розжига, колонки Bosch делятся на два класса по внутреннему устройству. Существуют водонагреватели с закрытой (турбо) и открытой (атмосферной) камерой сгорания. Турбированные имеют встроенные вентиляторы, нагнетающие воздух на горелку. В атмосферных бойлерах используется естественная конвекция воздушных масс.

Срок эксплуатации колонок Бош составляет 8-12 лет. На сроки эксплуатации влияет качество нагреваемой воды, соблюдение правил подключения и пользования, установленных производителем.

Больше информации о технических характеристиках водонагревателей можно узнать из таблицы:

Технические характеристики газовых колонок Bosch
Модель	Therm 2000 O W 10 KB	Therm 4000 O (NEW)	Therm 4000 S	Therm 4000 O	Therm 6000 O	Therm 6000 S WTD 24 AME	Therm 8000 S WTD 27 AME
WR10-2P S5799	WR13-2P S5799	WTD 12 AM E23	WTD 15 AM E23	WTD 18 AM E23	WR 10 – 2P/B	WR 13 – 2P/B	WR 15 – 2PB	WRD 10-2G	WRD 13-2G	WRD 15-2G
Мощность
Номин. тепловая мощность (кВт)	17,4	22,6	7-17,4	7-22,6	7-27,9	17.4	22,6	26,2	17,4	22,6	26,2	42	6-47
Номин. тепловая нагрузка (кВт)	20	26	20	26	31,7	20	26	29,6	20	26	29,6	48,4	—
Газ
Допустимое давление природного газа (мбар)	13	10-15	13	7-30	13-20	—
Допустимое давление сжиженного газа (бутан/пропан), (мбар)	30	—	30	50	—
Расход природного газа при макс. мощности (куб.м/час)	2,1	2,1	2,8	2,1	2,7	3,3	2,1	2,8	3,2	2,1	2,8	3,2	5,09	0,63-5,12
Расход сжиженного газа при макс. мощности (куб.м/час)	1,5	1,5	2,1	1,7	2,2	2,8	1,5	2,1	2,4	1,5	2,1	2,4	3,8	0,47-3,76
Подключение газа (R”)	1/2″	3/4
Приготовление горячей воды
Температура (C°)	35-60	38-60
Проток горячей воды при ΔT 50C° (л/мин)	—	2-5	2-7	2-5	2-7	2-8	2-5	2-7	2-8	2-5	2-7	2-8	—	—
Проток горячей воды при ΔT 25C° (л/мин)	10	4-10	4-13	4-16	4-10	4-13	4-15	4-10	4-13	4-15	—	2,5-27
Макс. давление воды (бар)	12
Подключение водопровода (R”)	1/2″	3/4”	3/4″/1/2″	3/4″/1/2″	3/4″/1/2″	1/2	—
Дымовые газы
Температура при макс. мощности (C°)	160	170	201	210	216	160	170	180	160	170	180	250	—
Массовый поток дымовых газов при макс. мощности	13	17	13	17	22	13	17	22	13	17	22	—	—
Диаметр дымовой трубы (наружный), (мм)	112,5	132,5	—	—	—	112,5	132,5	112,5	132,5	—	—
Общие характеристики
ВxШxГ (мм)	400 х 850 х 370	580 x 310 x 220	655 x 350 x 220	580 x 310 x 220	655 x 350 x 220	655 x 455 x 220	580 x 310 x 220	655 x 350 x 220	655 x 425 x 220	580 x 310 x 220	655 x 350 x 200	655 x 425 x 220	—	755 x 452 x 186
Вес (кг)	10	11	13	10.4	11,9	13.8	11	13	16	11,5	13,5	16,5	31	34

Обязательные меры предосторожности

При включении важна техника безопасности. Разжигание фитиля либо горелки выполняется, используя руководство по эксплуатации.

Что нужно знать:

У усовершенствованных приборов имеется несколько уровней защиты. Работа происходит на автомате. Особенных правил по использованию не имеется. Разжигание фитиля производится после открытия крана горячей воды.
Старые модели газовых колонок имеют проблемы в использовании. К ним относится розжиг спичками и включение марок с пьезорозжигом.
Не стоит эксплуатировать устройство «на авось», инструкция к прибору должна быть прочитана в первую очередь.
Запрещается изменять своими руками конструкцию колонки.
Не стоит разжигать прибор при отсутствии тяги либо при наличии обратной.

Запуск прибора и регулировка температуры

Чтобы правильно настроить горячую воду в устройстве, необходимо:

Открыть полностью смеситель для подачи горячей воды;
С помощью переключателя воды выбрать необходимое значение температуры;
Закрыть кран.

Согласно советам профессионалов:

Подождать момента, когда в магистрали понизиться давление, но колонка еще будет работать;
Вывернуть ручку водного тумблера до максимума;
Регулятор газа перевести на минимальное значение, пока температура не станет такой, как вам необходимо.

Для окончательной подготовки стоит настроить подачу газа. Для этого необходимо посмотреть в технический паспорт и узнать минимум по значению для этой марки.

Тумблер разворачивают на минимальное значение.

Включают кран подачи газа. У газовой колонки «Электролюкс» и «Аристон» делают это после присоединения к сети. Газовую колонку «Оазис», «Юнкерс» и «Бош» подключают, когда будут установлены элементы питания- батарейки.

Включают горячий вентиль и устройство начинает работать.

Как настроить температуру воды

Включают смеситель и проверяют температуру нагрева воды. Она обязана быть на двадцать пять градусов больше изначальной. Стоит отметить, что вода в газовом котле нагревается постепенно. Настройка газовой колонки производится при помощи газового рычага.

Справка! Отрегулировать температуру можно и водным тумблером. Если повысится сила потока, то снизится температура нагревания.

Профессионалы не советуют нагревать воду более пятидесяти пяти градусов. Это плохо влияет на устройство, так как образуется накипь.

Проблемы с давлением

Настройка газовой колонки требует определенного времени. Соответственно, результат будет виден позднее. После каждого этапа стоит выливать воду и давать ей нагреться снова с той целью, чтобы значения были верными. Препятствовать нормальной работе может пониженное давление в устройстве.

Если имеются проблемы с давлением, стоит выполнить следующие манипуляции:

Убрать кожух с прибора;
Расслабить запорный болт, используют манометр для проверки;
Удалить пломбу с регулировочного винта;
Включить котел;
Поставить значения по максимуму, выкрутить краны подачи горячей воды;
Произвести настройку нужного давления.

Газовую колонку Bosch, а именно ее давление в форсунках регулируют следующим способом:

Убирают кожух;
Присоединяют манометр;
Расслабляют запорный винт;
Присоединяют манометр для проверки давления в форсунках к патрубку.

Далее, газовую колонку Бош с максимальной тепловой мощностью регулируют:

Убирают пломбу с винта;
Включают прибор;
Включают краны с горячей водой;
Регулировочным винтом настраивают давление в форсунках;
Поставить пломбу на место.

Есть марки, где имеется специальный режим «Зима-лето» с корректировкой температуры. На газовую колонку Аристон эту ручку сделали внизу. Регулировка газовой колонки Оазис расположена на передней панели. Особенность режима в том, что в зимнее время мощность выше, чем в летнее. Сила нагревания жидкости в колонке напрямую связана с температурой входного потока. В зимнее время регулятор ставят на «максимум», нагревание будет самым высоким. В летнее время температура входного потока больше и ставят на минимальное положение. Благодаря этому экономятся ресурсы.

Убрать плохой напор легко при проверке.

Для этого необходимо выполнить следующие манипуляции, если прибор уже был в использовании:

Уделить внимание резиновой мембране. Работоспособность этой детали напрямую связана с давлением в магистрали

В момент нарушения целостности мембраны, а именно когда она израбатывается, газ не поступает и горелка не включается. Проблема решается заменой детали.
Уделить внимание сетчатому фильтру. Он находится на входе в водяной блок. Напор воды становится ниже за счёт засорения детали мусором. Проблема решается прочисткой.
