Из пластика
Сделать чехол не представляет трудности, если применить пластмассу, которая размягчается при нагреве. Такими свойствами обладает множество подобных искусственных материалов. Легче всего делать футляр из оргстекла или поливинилхлорида.
Необходимые инструменты и материалы:
- труба ПВХ 100 мм, лист ПВХ или оргстекла;
- ножовка, пила, электролобзик;
- фен, горелка, металлическая ванна.
Пошаговая инструкция по изготовлению
В случае применения листового ПВХ делают чертёж чехла, как описано выше.
Лучше обрисовать топор вместе с рукоятью. По периметру необходимо оставить запас 10-20 мм.
Затем поступают так:
- Отмечают место для загиба (полосу, немногим больше ширины обуха).
- Разогревают лист посредине этой полосы.
- Кладут топор и загибают пластик.
- Место стыка концов хорошо прогревают, заворачивают один и заваривают его.
- Обрабатывают его напильником или «шкуркой».
- Из пластика делают крышку и насаживают её сверху или укрепляют на маленьких петлях.
Как насадить топор на топорище
Процедура сборки топора может показаться простой, но это только на первый взгляд. Чтобы правильно ее совершить, нужно знать некоторые нюансы, которые не рекомендуется упускать из виду. Поэтому необходимо следовать определенной инструкции.
Подготовка топорища
После покупки или изготовления топорища, требуется его подгонка к отверстию топора. Рукоять под проушину обтесывают острым ножом, добиваясь прямой или эллипсоидной формы. После этого на верхней части рукояти делают надрезы в виде продольных пазов.
Глубина пазов должна быть такой, чтобы они были скрыты в проушине топора. Иначе топорище может треснуть.
Изготовление клиньев
Надежность насадки инструмента во многом определяется качеством расклинивания. Материалом для клиньев является дерево или металл. Эти элементы можно купить либо изготовить самостоятельно. Профессиональные плотники придерживаются мнения, что лучшим клином считается тот, который был изготовлен из высушенной березы. Металлический элемент изготавливают из куска совковой лопаты.
Забивка клиньев
После приготовления топорища и клиньев, можно приступать к расклиниванию. Сначала забивают продольные элементы, наносят легкие удары молотком или обухом другого топора. Сильно бить не нужно, поскольку древесина может деформироваться. Затем забивают поперечные клинья. Выступающие части срезают аккуратно ножовкой и убеждаются в надежности насадки топора. Процедуру можно считать успешной, если рукоять извлечь из топора не получается, а пространство пазов полностью заполнено клиньями.
Бывает так, что полностью избавиться от просветов не удается. В этом случае можно использовать обычную марлю, пропитанную эпоксидкой. Для этого верхнюю часть топорища до насаживания топора обматывают пропитанной марлей. Эпоксидная смола позволяет устранить любой просвет либо трещину, образуя тем самым надежную фиксацию топорища.
Насаживание топора на топорище
Сперва подобная процедура кажется несложной. Такое ложное впечатление складывается из-за простого соединения элементов – насаживание и расклинивание. Однако процедура довольно трудоемка и обладает рядом тонкостей, которые ни в коем случае не рекомендуется игнорировать. Для того чтобы облегчить данную работу, профессиональный и опытный плотник всегда следует строгой поэтапной инструкции.
Подготовительная работа с инструментом
Прежде всего необходимо обзавестись топорищем. Его можно купить в любом специализированном магазине или же изготовить самостоятельно. Идеальным материалом послужит предварительно высушенная берёза. Плотники с большим опытом работы предпочитают дерево именно этой породы. Она имеет необходимый набор свойств и потому пользуется такой популярностью
Выбирая рукоять, рекомендуется обратить внимание на её плотность и форму. Важным критерием является комфорт в хвате. Если не учитывать этот момент на начальном этапе, во время работы с топором руки будут испытывать дискомфортные ощущения, что довольно быстро приведет к сильной утомляемости
Если не учитывать этот момент на начальном этапе, во время работы с топором руки будут испытывать дискомфортные ощущения, что довольно быстро приведет к сильной утомляемости.
Далее потребуется приобрести подходящих габаритов рукоять, которая будет плотно входить в металлическое отверстие. Посредством устройства для деревообработки или острого ножа, необходимо осуществить обтесывание рукояти так, чтобы она приобрела необходимую форму (прямую или эллипсоидную). Эллипсоидное отверстие у топора считается более надежным, благодаря его креплению. Затем делаются небольшие надрезы на верхней поверхности ручки. Визуально они напоминают продольные пазы.
Наиважнейший нюанс на данном этапе – это глубина пазов. Вырезанные пазы должны быть скрыты в отверстии топора. В противном случае в процессе расклинивания или при использовании рукоять может просто треснуть. Необходимо стремиться к тому, чтобы ширина и толщина клиньев была одинаковой.
Создание клиньев
Надежность крепежа во многом обусловлена качественным расклиниванием. В этом поможет использование клиньев из металла и дерева. Как и в случае с топорищем, клинья можно приобрести специализированном отделе магазина или сделать в домашних условиях. Важным условием является соблюдение соответствия формы и размеров между клиньями и материалом, задействованным при изготовлении топорища. Лучший деревянный клин, по мнению профессиональных плотников, изготавливается из высушенной берёзы, металлический – из твердой жести, так называемой совковой лопаты.
Забивка
Пожалуй, главной трудностью с которой сталкиваются все, кто решается самостоятельно насадить топор на рукоять – это забивание стальных или деревянных клиньев. На самом деле данный процесс не так сложен, как может показаться на первый взгляд. К данному этапу можно приступать только после полного приготовления рукояти и клиньев. Для начала забиваются продольные клинья при помощи легких ударов молотком. Осуществлять сильные удары не стоит в связи с тем, что древесина может деформироваться. А это впоследствии может привести к неустойчивости осуществляемого далее крепежа.
Как только клинья плотно впишутся в пазы, при помощи ножовочного полотна потребуется деликатно отрезать остатки. Убедиться в успешном выполнении работы можно по крепости сцепления топора и рукоятки.
Расклинивание
Бытует мнение, что деревянный клин в обязательном порядке должен быть произведен из той же породы дерева, что и рукоять. Однако это заблуждение. Главным условием при выборе материала является его прочность. В свою очередь, следует принимать в расчет и направление древесного волокна, так как рекомендуется соблюдать параллельность сужения клиньев. Это обезопасит орудие от возможной поломки.
Успешным расклиниванием можно считать полное заполнение пространства пазов клиньями, а извлечь топор из топорища считается невозможным.
Иногда избежать просветов в отверстии топора все же не удается. Тогда на помощь придет обыкновенный марлевый кусок, который предварительно был обработан эпоксидной смолой. Данный состав позволяет обеспечить дереву защиту от влаги и придать армирующее свойство. Чтобы удалить возникшие зазоры до процедуры насаживания топора, его верхняя часть несколько раз обматывается обработанной марлей. Благодаря эпоксидной смоле любой просвет, трещина или зазор заполняется, формируя надежное и крепкое крепление топора на рукояти.
Рукоятки топоров: виды
Топоры бывают нескольких видов, и каждый из них предназначен для определенного типа работ. Основными видами топоров считаются колуны, строительные, туристические и для валки леса (рисунок 1).
Внешне топоры разных видов различают по ширине обуха. Он может быть широким, средним и узким.
Рукоятку топора называют топорищем. Их изготавливают из разных материалов, но самым качественным и востребованным считается дерево, ведь этот материал обладает достаточно длительным сроком эксплуатации и отлично гасит инерционные колебания во время работы.
Рисунок 1. Топоры делят на виды по размеру и форме рукоятки и рубящей части
По типу рукоятки топоры делят на такие виды:
- Лесоруб: этот инструмент используется преимущественно для валки деревьев, но его часто применяют и для колки дров. Инструмент тяжелый, поэтому во время работы его удерживают двумя руками.
- Дровосек: разновидность, которую широко используют в приусадебном хозяйстве. Инструмент можно использовать для рубки небольших деревьев, колки дров и проведения основных видов плотницких работ.
- Плотник: применяется преимущественно для обработки бревен и других заготовок из дерева, но, при необходимости, им можно колоть дрова или вырубать кустарники. Удерживать такой топор можно как двумя, так и одной рукой.
- Среднерус: также его называют таежным топором. В экспедициях с его помощью прорубают просеки в густом лесу, так как лезвие инструмента очень большое и острое.
- Ермак: средний по размеру топор с небольшой рукояткой, которую легко удерживать одной рукой. Используется в основном для колки дров и других бытовых нужд.
- Крепыш: маленький топор, который удобно брать с собой в туристические походы. С его помощью можно срубать небольшие стволы деревьев, построить шалаш или наколоть дрова.

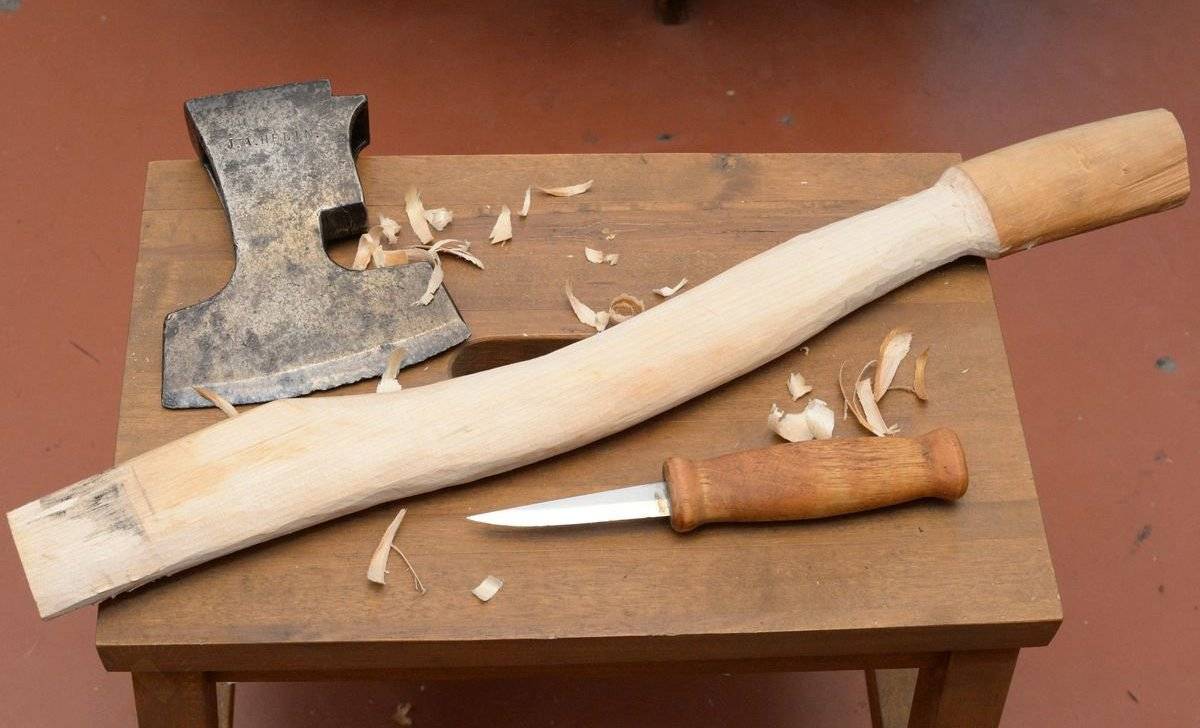

Как сделать топорище
В самом начале нужно приобрести или сделать топорище. Для его изготовления, по мнению специалистов, оптимально подходит хорошо просушенная береза. Это дерево довольно популярное, потому что обладает многими нужными для этого характеристиками. При подборе хорошей ручки необходимо учесть ее форму и толщину. Стоит проверить будущее топорище на удобность обхвата. Неисполнение этой рекомендации может привести к необходимости при рубке делать неудобные дополнительные движения, что чревато уменьшением производительности труда.
Далее, нужно подогнать топорище под проушину металлического обуха. Этот процесс заключается в том, чтобы при помощи обычного ножа или прочего инструмента по обработке древесины обтесать топорище до необходимых размеров. Конические проушины принято считать оптимальными, потому что они обеспечивают самое качественное крепление. А также стоит сделать специальный пропил вверху ручки топора. Эту работу нужно выполнить в торце. Пропилом называется специальный продольный паз, выполненный с помощью ножовки. По желанию стоит сделать один или пару таких пропилов. Их количество зависит от того, как будет выполняться насадка изделия.
Специалисты считают, что оптимальным является продольный пропил с несколькими боковыми. Главным нюансом в этой работе является глубина и ширина пропила. Получившийся паз обязан полностью скрываться в проушине, потому что при расклинивании или во время работы рукоятка способна сломаться. Ее ширина обязана соответствовать максимальной толщине клиньев. Однако, они не должны проходить в пропилы очень легко или туго, потому что это приведет к раскалыванию рукоятки. Перед насаживанием топора на топорище, необходимо выровнять оси рукоятки и клинка.
Знакомство с рубящим изделием
Рубящий инструмент может быть плотницким, боевым, туристическим или орудием дровосека. Перед тем как насаживать топор на топорище, нужно определиться, к какому именно типу он принадлежит. Несмотря на то что в любом топоре имеется рукоятка и металлическая часть, каждому типу присущи свое предназначение и конструкционные особенности
Ввиду того что на рубящий инструмент оказывается интенсивная динамическая нагрузка, важно, чтобы топор на древко был насажен правильно. В противном случае он слетит с рукоятки и травмирует человека
Какой стороной насадить топор на топорище
От того, как насадить топор на топорище, зависит многое. Качество инструмента, ответственный подход к его подготовке и обслуживанию определяют, удобной ли будет работа и насколько хорошим будет результат ее выполнения. Это особенно актуально, если речь идет о ручном инструменте, использование которого предполагает значительные и непрерывные динамические нагрузки.
Фото 1. Топор может быть предназначен для разной работы, конечный результат которой зависит от качества его насадки на топорище.
Существуют десятки видов топоров, каждый имеет свои конструкционные особенности и предназначение. Плотницкий топор значительно отличается от туристического, топор дровосека совсем не такой, как боевой топор. Но общее одно — это принципиальное строение. Топорище и собственно топор, его металлическая часть, главные составляющие части этого универсального инструмента. И то, как они между собой сочетаются, во многом определяет качество топора.
Способы крепления топорищ в топорах
Современные технологии позволяют многое даже для такого инструмента, как топор. Есть несколько способов крепления топорища в топоре:
- сварка;
- изготовление цельнометаллического инструмента;
- склеивание с применением эпоксидного клея, отвердение которого происходит в специальных камерах;
- насаживание и после него расклинивание.
Рисунок 1. Различное взаимное положение центра удара и точки захвата у топора.
Качественно сваренный или цельнометаллический топор совершенно надежен с точки зрения целостности. Поломать его довольно проблематично даже при желании. Проблема только в том, что таким инструментом очень тяжело работать. Он жесткий, отдача очень сильная, руки это чувствуют с первого удара. Профессионалы считают, что такой топор сушит руки.
Склеенный в заводских условиях топор имеет хорошую амортизацию, держится крайне надежно. Но, во-первых, в нем применяются не деревянные, а пластиковые топорища, точнее, топорища из полимерных составов. Во-вторых, произвести вручную, без специальных камер, качественное склеивание эпоксидным клеем очень непросто и даже не всегда возможно.
В обычных условиях принято насаживать топор на топорище. Следующий этап — расклинивание, оно окончательно определяет надежность соединения. Такой подход, естественно, отличается ярко выраженными недостатками. Он требует хорошей квалификации, достаточно много времени для работы, не всегда дает требуемый результат. Но, с другой стороны, это наиболее доступный способ соединения, для него не нужны ни особые условия, ни особо сложные инструменты. А если конструкция расшатается, все операции можно повторить.
Вопреки кажущейся простоте, правильно насадить топор на топорище не так просто, есть достаточно много нюансов и способов выполнения такой работы.
Выбор древесины для топорища
При выборе материала отдают предпочтение твёрдым породам:
- дубу;
- ясеню;
- клёну;
- акации;
- берёзе.

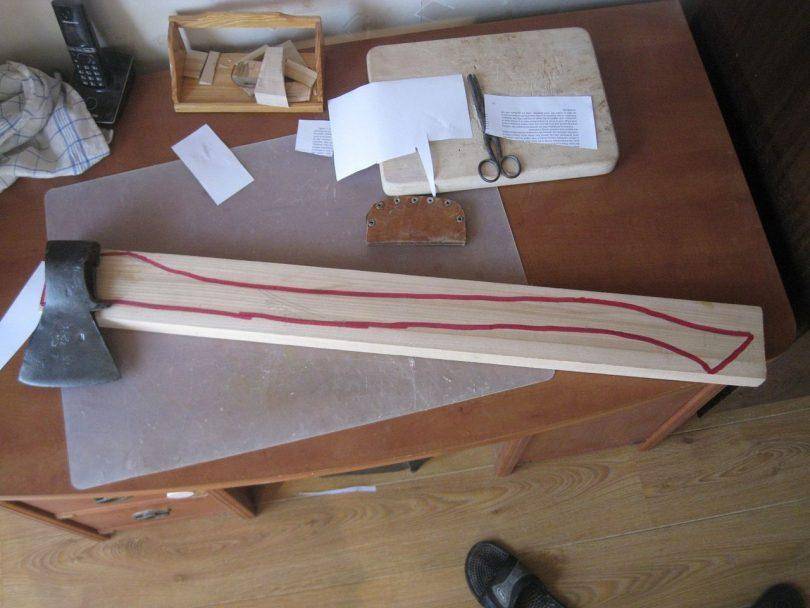

Чаще всего в основе шаблонов – берёза. 80 см – необходимая длина, чтобы выточить рукоять. Ширина обхвата дерева варьируется в пределах 40 – 60 см. При меньшем значении волокна будут ненадёжными и рукоять быстро поломается. При слишком широком стволе можно получить трухлявый материал.
Древесину тщательно просушивают, чтобы головка топора не расшаталась. Заготавливают дерево за год до производства ручки. Дуб сохнет в течение 3 или 4 лет.
Важно, чтобы помещение проветривалось. В противном случае образуется плесень и начинается процесс гниения
Кленовая порода
Канадский клён выглядит красиво. Топорище из такого материала легко отполировать и просушить. Текстура отличается:
- твёрдостью;
- прочностью;
- упругостью.
Рукоять для топора из клёна – отличное решение.
Дерево Ятоба
Повышенная ударопрочность делает эту породу незаменимой в изготовлении рукоятей не только для топоров, но и для ножей. Древесина более прочная, чем у дуба. Отличается:
- твёрдостью;
- вязкостью.
Ятоба поддаётся хорошо обработке. Порода считается одной из самых дорогих и красивых. Подходит тем мастерам, для которых важен внешний вид.
Гикориевое дерево
Из него изготавливают ручки для:
- топора;
- ножа;
- молотка.
Дерево упругое и долговечное.
В нашей стране не особо используется. Это связано с высокой стоимостью.Пользуется популярностью в таких странах, как:
- Канада;
- Северная Америка.
Дубовые и буковые деревья
Эти породы объединяет:
- лёгкая обработка;
- недорогая стоимость.
К минусам дубового топорища можно отнести:
- тяжелый вес;
- сильную сушку руки при работе.
Увеличивая длину ручки дубовой, амортизируют силу трения. Более короткую ручку легче вырезать из бруса цельного. Каждая форма ручки для топора имеет свои отличия.
Пористая текстура бука отличается ровной и красивой поверхностью. Её легко резать. Однако эта порода неустойчива к впитыванию влаги. Дерево нуждается в двойной пропитке маслом. Таким образом, уменьшается гигроскопичность.
Берёза
Для производства качественной ручки это идеальный вариант. Единственный недостаток заключается в длительной сушке. Минимальный срок – 1 год, максимальный – 2 года. Берёза обладает гигроскопичностью. В тоже время из неё легко вырезают лекало. Дешевый материал часто используют для изготовления рукоятей самодельных.
Акация

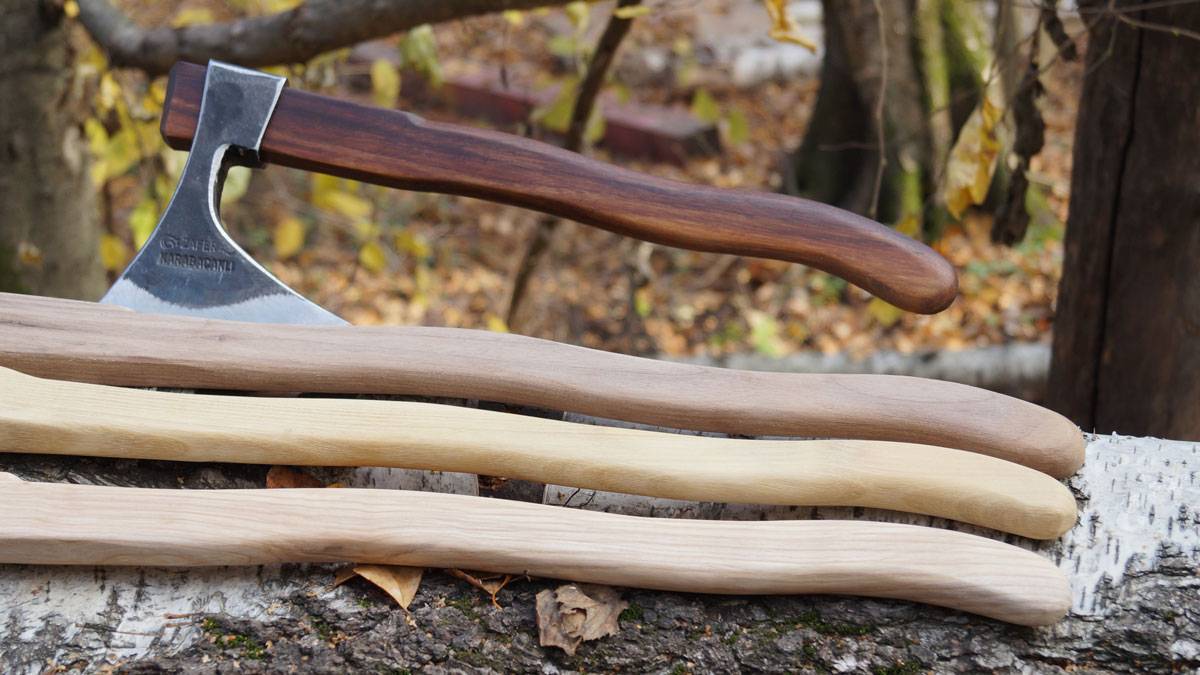

По порядку сверху вниз на фото: топорище из ясеня, акации, американского ореха. Топор насажен на топорище из американского ореха полированное, с пропиткой льняным маслом. У акации твердая и прочная древесина, из нее часто делают топорища. Очень интересна древесина акации при ручной обработке, обрабатывается тяжело, зато поверхность получается гладкой, отлично полируется и хорошо сохраняет полировку поверхности при обработке маслом.
Ясень
Ясень, на наш взгляд, является одним из лучших материалов для изготовления топорища. Древесина ясеня является достаточно доступной: хорошо просушенные ясеневые пиломатериалы требуемого качества используются для отделки и изготовления мебели. В крупной торгующей деревом организации обычно можно выбрать брусок необходимого размера и качества.Прочность ясеня выше всяких похвал. По плотности древесины, твердости и долговечности он приближается к дубу, но при этом достаточно упруг. Древка копий и топорища боевых топоров обычно делались именно из ясеня. В настоящее время из ясеня делаются рукояти инструмента и гимнастические брусья.
Древесина ясеня красива и может сильно различаться по внешнему виду. В одном дереве бывает древесина, отличающаяся цветом и рисунком волокон. При изготовлении топорищ мы ориентируемся не на красоту рисунка, а на расположение волокон, обеспечивающее наибольшую прочность. Мы можем только предложить выбрать топор на топорище потемнее или посветлее из числа имеющихся на складе.

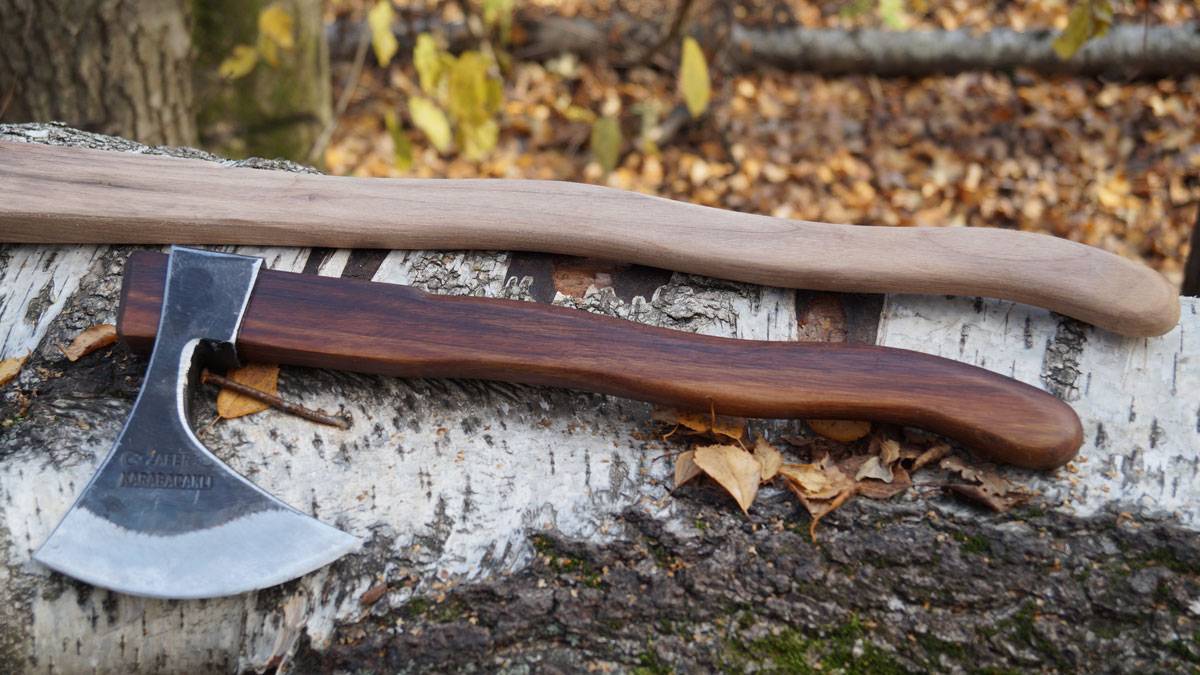

Американский орех
Топорище из американского ореха необработанное и полированное, с пропиткой льняным маслом. Американский орех имеет достаточно твердую, вязкую и прочную древесину. Он прекрасно полируется и приобретает после этого отличный внешний вид. Мы пропитываем топорища наших топоров обычным льняным маслом и не используем морилок, в результате топорища долго сохраняют свой внешний вид и приятны на ощупь.
Клинья

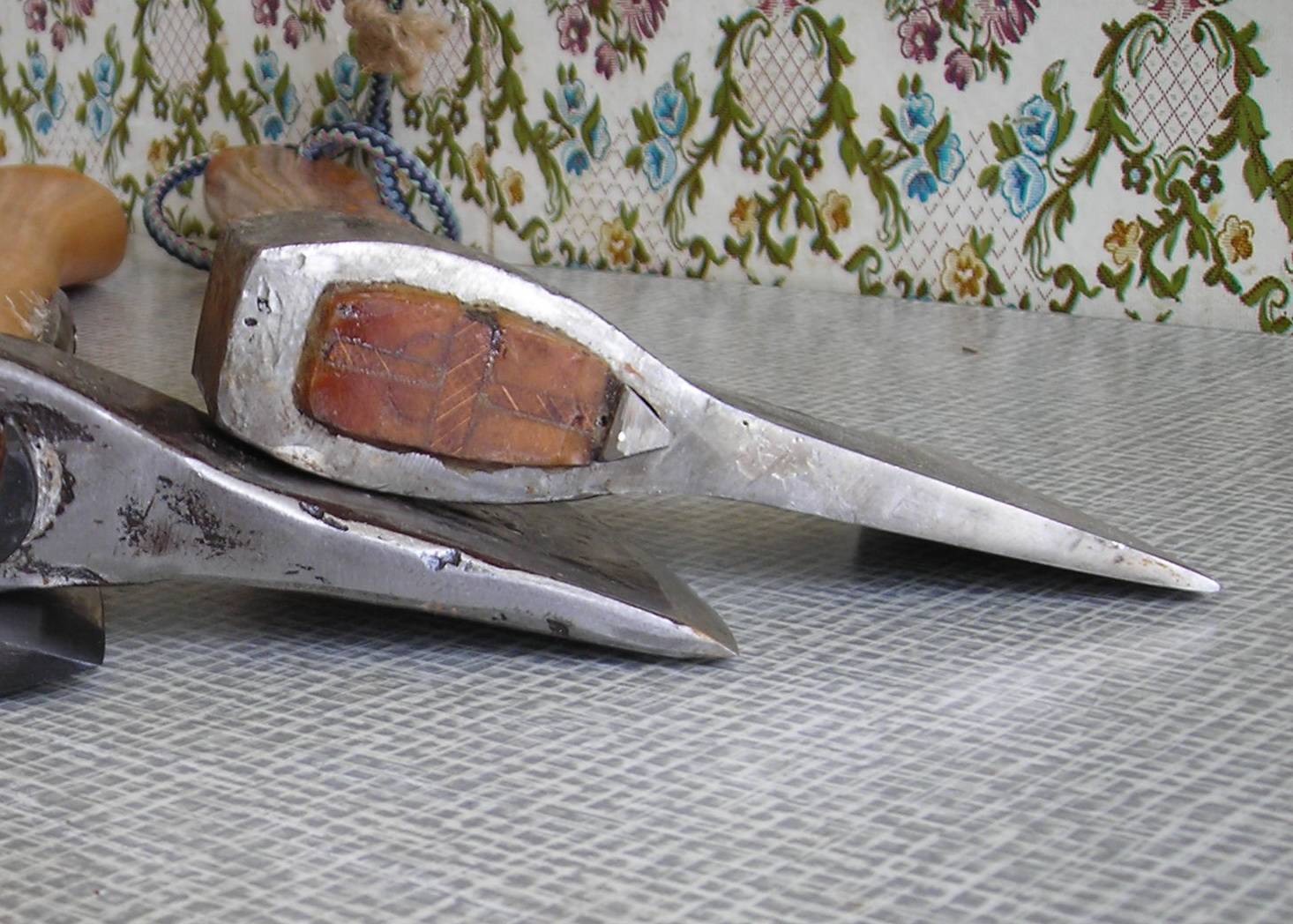

Согласно общепринятым стандартам клинья вставляют в топор из стали, но допускается применение и деревянных клиньев. Для них используют твердые породы лиственных деревьев. Но в сравнении с металлическими они значительно уступают в прочности. Дело в том, что при работе инструментом весь год, деревянные детали набирают влажность, в связи с чем увеличиваются их объемы. Позже, они усыхают и лезвие сильно расшатывается. Тем более, клинья из дерева необходимо садить на клей, что затрудняет их повторную подбивку в будущем.
Процесс расклинивания проводится накрест. Металлический клин для топора лучше изготавливать из стали толщиной 5 мм. Его длина должна быть на 5 мм меньше, чем подготовленная глубина паза. Изготовить их своими руками не сложно. Для этого кусок стали зажимается в тиски, и при помощи болгарки и диска по металлу срезается лишняя часть. После чего ему придается клиновидная форма.
Чтобы расклинить инструмент, надо упереться рукояткой об твердую поверхность и забить 3 клина
Важное уточнение, при таком методе создается давление на стенки проушины, а потому выплавка металлической части должна быть выплавлена правильно. То есть лезвие более твердое, а остальная часть мягче
Правильно насаженное лезвие должен быть ниже его деревянной части не более, чем на 1 см.
Делаем чехол для хранения
Когда вы сделали таежный или другой топор из старого своими руками, сшейте для него сумку. В ней безопасно перевозить и хранить инструмент. Сделайте чехол из прочного материала с учетом размеров топора. Есть три простых варианта:
- Чехол для топора своими руками легко сделать из сумки или старого портфеля. На материале начертите контуры с припусками. Затем сшейте кожу цыганской иглой, чтобы вам было удобнее делать стежки, используйте шило.
- Сделайте сумку для топора из старой кожи своими руками. Мастера советуют делать чехол из плотной кожи. С внутренней стороны карандашом обрисуйте головку, а после – вырежьте две одинаковые части и сшейте их.
Срок службы топорища
Долговечность самодельного топора измеряется устойчивостью дерева к перепадам температуры или влажности, и силы сжатия. При сильных нагрузках на верхнюю часть инструмента – древесина со временем сгибается, рассыпается или вовсе размокает. От этого топор начинает шататься, а то и вовсе соскальзывает металлическое рубило с топорища. На срок службы влияет порода древесины, степень просушки, частота использования и способ насадки. Чем точнее подгонка молотком, тем длительное служба инструмента. Если есть некий зазор в форме рукояти и металлического рубила, то погрешность исправляется самостоятельно вбиванием специального клина. Если правильно сделать ручку топора, то изделие может служить годами, десятилетиями без какого-либо ремонта.
Технология насаживания топора
Правильно насадить топор на топорище задача не из лёгких. В этой задаче главное безошибочное выполнение следующих процессов:
- Подбор топорища.
- Разметка будущих пазов для клиньев, их запиливание и обозначение контура проушины.
- Доводка рукояти.
- Снятие фаски.
- Насаживание топора на топорище.
- Корректировка соосности.
- Засверливание конца паза.
- Расклинивание.
- Проверка изгиба топорища своими руками.
Если не соблюсти хотя бы один из этих пунктов, топор будет слетать и всё придется повторять заново. На практике применяется 2 способа насадки:
- Первый при помощи инерции, когда тупой частью рукояти бьют по твердой поверхности, тем самым металлическая часть плотно насаживаетсяна топорище.
- Второй, путём раскаливания металла. При нагреве он расширяется, и горячим его надевают на топорище. После остывания обе части топора плотно схватываются.
Какой бы не был выбран способ, ключевые моменты подготовки и доводки до окончательного результата неизменны.
Подбор топорища
Деревянную рукоять можно изготовить самостоятельно или купить уже готовую. Идеально подходит черенок из берёзы, акации, ясеня, дуба. Желательно, чтобы дерево было зрелым, возрастом около 40 лет. Но заготовка топорища для топоров непременно должна быть сухой, для этого её необходимо подержать в теплом месте несколько суток. После чего можно приступать к нанесению будущей проушины.
Разметка контура проушины и пазов под клинья
Первоначально на топорище необходимо сделать правильную разметку:
- контуров проушины и пазов под клинья;
- глубины посадки.
Для начала определить, какой край черенка более широкий — это и будет верх. На нем необходимо обрисовать контуры проушины, которые покажут излишки дерева для удаления, измерить ее глубину.
Далее рассчитать глубину посадки лезвия, равняющаяся длине проушины плюс 5 мм. Также необходимо отметить длину пазов, которая меньше глубины посадки на 0,5-1 см. Все замеры лучше производить штангенциркулем.
Нанести разметку на торец топорища.

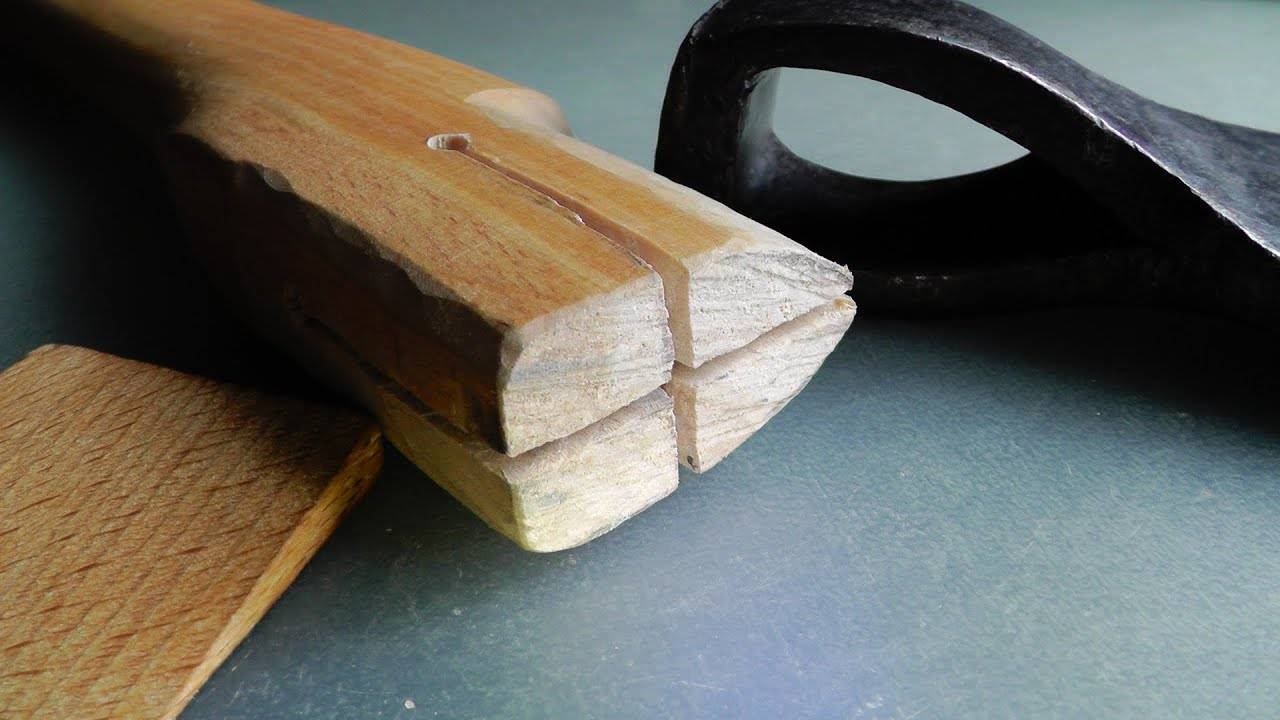

Запиливание пазов под клинья
Запилы лучше производить ножовкой с мелкими зубьями, тогда их ширина будет минимальна. Но подойдет и обычная пила, и даже болгарка с диском по дереву.
Доводка топорища
Размер рукояти изготавливается согласно общепринятым критериям, но лучше изготавливать индивидуально под размер своей руки. После проверки на соответствие всех размеров, проводится доводка при помощи напильника с крупной насечкой. Удалять излишки вокруг контура проушины стоит отступив от разметки 2-3 мм. Завершается этап обработкой деревянной части наждачной бумагой.
Снятия фаски с обратной стороны проушины
Чтобы было легче одеть лезвие, снимают фаску с противоположной стороны проушины и торца рукояти.
Для металлической части подойдет напильник, а для деревянной — лепестковый круг. Чтобы было удобнее снимать фаску, лучше воспользоваться тисками.
Можно переходить к следующему этапу.
Насаживание топора
Перед тем, как насадить топор необходимо провести несколько так называемых «примерок». Первоначально фаска с рукояти снималась отступив от разметки несколько миллиметров. Поэтому деревянным молотком необходимо набить металлическую часть до появления задир. Именно по ним станет видно, сколько надо убирать излишков для плотной насадки.
Задиры можно снимать, как лепестковым кругом, так и ножом. Но не стоит спешить и снимать сразу много. Лучше провести процедуру насаживания пару раз.
Лезвие должно садиться плотно и забиваться молотком, а не болтаться с легкостью снимаясь. В таком случае срок службы такого инструмента не долгий, он весьма быстро разболтается и слетит с топорища.
