Как из музыкального центра сделать усилитель: пошаговая инструкция

Делаем из старого музыкального центра современное музыкальное устройство

Автомобильная акустика. Как сделать её?

Достаём из кладовки старый музыкальный центр, берём от него колонки.
Находим в автомобиле усилитель (за отсутствием, отключаем тыловые динамики) хорошенько зачищаем провода на старых колонках, важно не перепутать полярности, подключаем.
Звук от старых колонок с центра, намного громче и качественней обычных автомобильных лопухов, некоторые из них заменят сабвуфер, главное, не спалить и не включать на максимальную величину громкость звучания музыки. Придётся найти оптимальный вариант настройки громкости, что б не булькало.. Универсальная Bluetooth-акустическая система

Как собрать её?

Универсальная Bluetooth-акустическая система. Как собрать её?

Чтобы сделать её, берём старый музыкальный центр, покупаем Bluetooth-переходник с ауксом или стандартным 3,5-миллиметровым джеком.
Всё зависит от входов на вашей акустической системе

Цена переходников варьирует в пределах двухсот — пятисот рублей.
Важно правильно подобрать переходники, чтобы в дальнейшем вам не пришлось паять их.
Подключаем Bluetooth в наш музыкальный центр, настраиваем компьютер, ноутбук, смартфон.. Такая сборка отлично подойдёт для квартиры

Можно взять устройство с собой в загородный дом, подключив свой смартфон. В машине можно подключить Bluetooth-переходник в магнитолу и слушать музыку, напрямую с интернета, через смартфон (мобильный телефон)

Такая сборка отлично подойдёт для квартиры. Можно взять устройство с собой в загородный дом, подключив свой смартфон. В машине можно подключить Bluetooth-переходник в магнитолу и слушать музыку, напрямую с интернета, через смартфон (мобильный телефон).

Способ третий

В данном способе я еще хотел бы рассказать об одном варианте как из автомагнитолы сделать усилитель для более современных устройств, таких как смартфоны, планшеты, ноутбуки и тому подобные имеющие в наличии Bluetooth адаптеры.

Усилитель для автомагнитолы Bluetooth

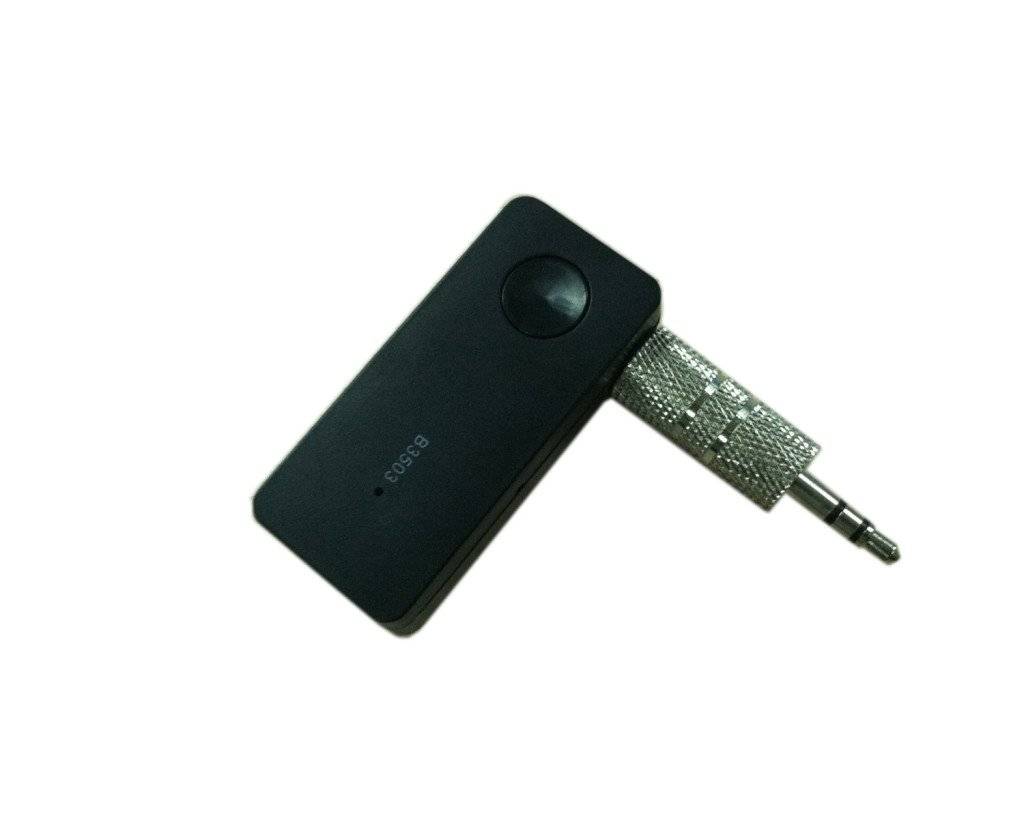

В этом случае нас выручит переходник WirelessBluetoothMusicReceiver, лишь бы у вашего головного устройства присутствовал порт AUX-IN. В противном же случае всегда можно воспользоваться иными переходниками, адаптерами и FM модуляторами способными имитировать дополнительные стереофонические аудиовходы усилителя мощности звуковой частоты. Ну, если же вы относите себя к числу нормальных ребят, которые не боятся сложностей и всегда идут в обход то я могу вам предложить вариант не для ленивых в следующим способе.

Как сделать самому

Усилитель звука в автомобиле можно сделать своими руками, используя готовые наборы. Это упростит проверку и наладку, сократит вероятность ошибок, способных привести к неправильной работе. Еще одно достоинство заключается в том, что не потребуются радиотехнические навыки.

Набор для самостоятельной сборки усилителя состоит из блоков ограничителя, предусилителя, усилителя мощности, кроссовера, стабилизатора и устройства управления. Другой вариант — сборка устройства из дискретных деталей по схеме.

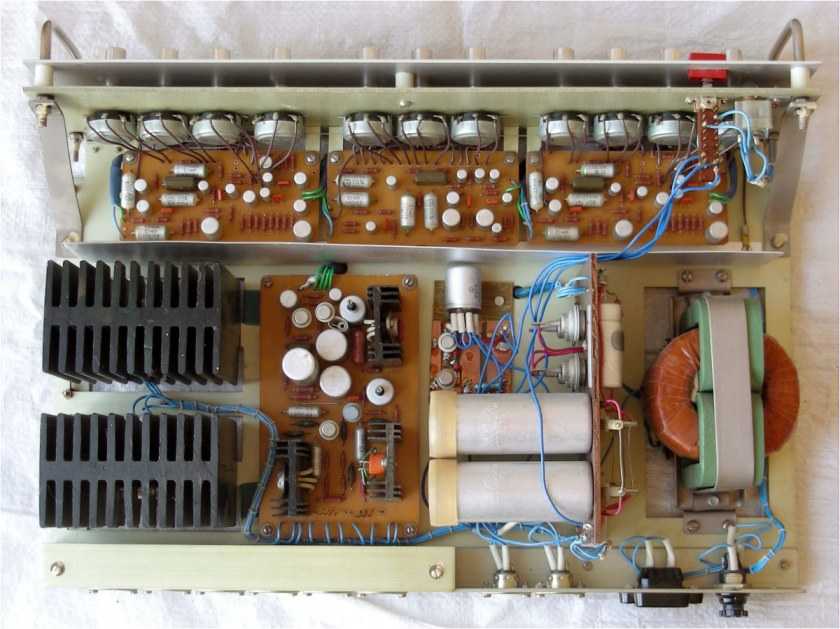

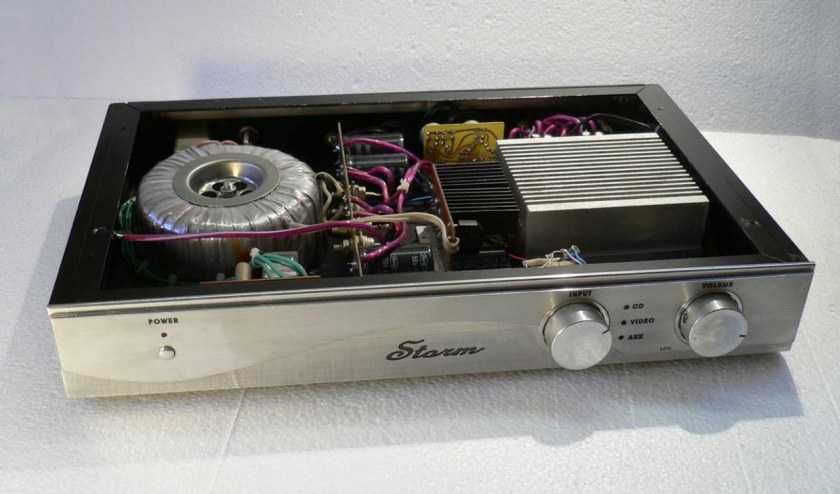

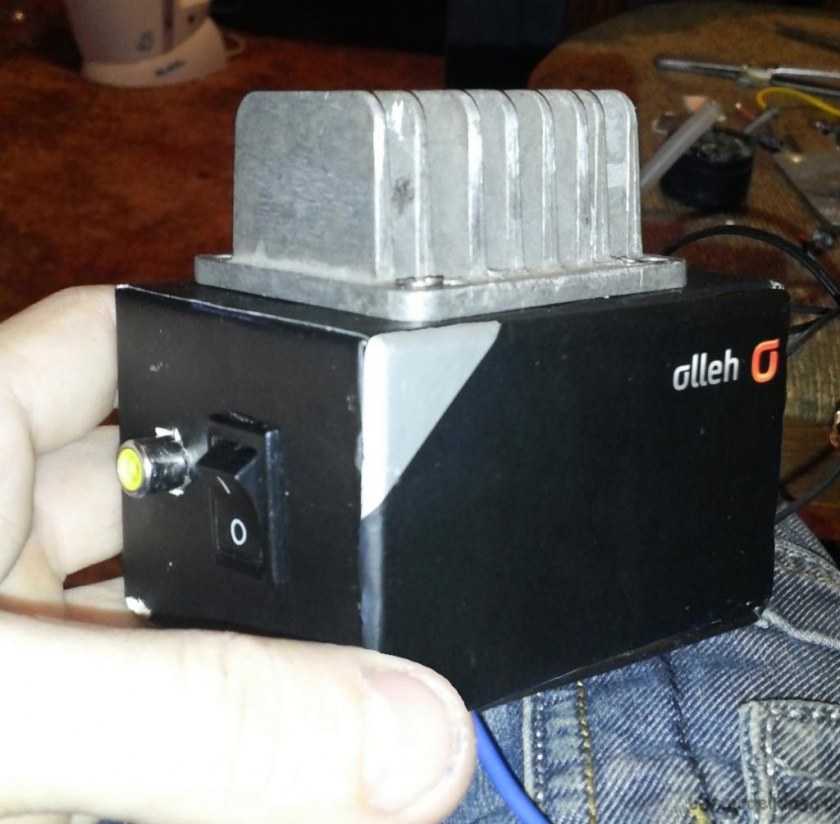

Корпус

Он должен обеспечивать надлежащее охлаждение компонентов усилителя, которые могут нагреваться во время работы. Для этого следует предусмотреть щели или отверстия, которые должны располагаться как можно ближе к выходной микросхеме. Для улучшения охлаждения мощного усилителя устанавливается вентилятор, рассчитанный на 12 В. Он обеспечит дополнительную защиту от перегрева.

Корпус можно изготовить из фанеры или металла, например, листового алюминия или жести. В этом случае необходимо обеспечить изоляцию компонентов и платы устройства. Для улучшения экранирования можно соединить отрицательный полюс платы с корпусом. На нем нужно предусмотреть посадочные места под клеммы, которые прикрепляются с обратной стороны. Чтобы не ошибиться при подключении, следует нанести на корпус пояснительные надписи.

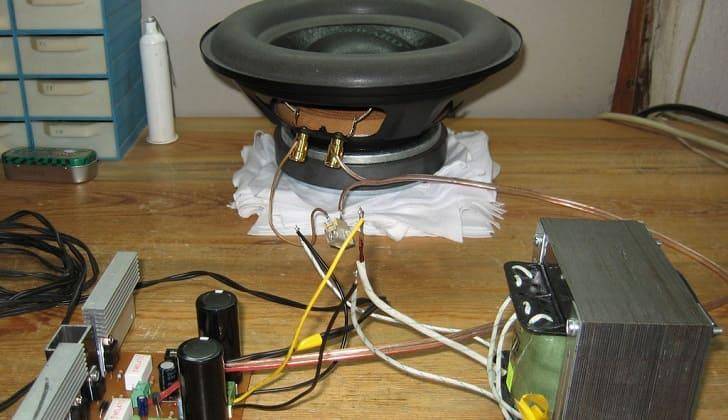

Усилитель для колонок

Вначале рекомендуется сделать фильтр питания с предохранителем. Его номинал составляет не менее 20 А. В состав самого фильтра входит дроссель, который можно взять с неисправной магнитолы, и конденсаторы. Они объединяются в батарею для повышения эффективности работы.

Емкость фильтра должна быть не менее 6000 мкФ. Чем она больше, тем лучше будет работать усилитель на большой громкости. Для автоматического включения устройства следует установить механическое или электронное реле управления. Обмотка подключается к массе и голубому с белой полосой проводу магнитолы. Контакты включаются в разрыв плюсового провода перед конденсатором фильтра.

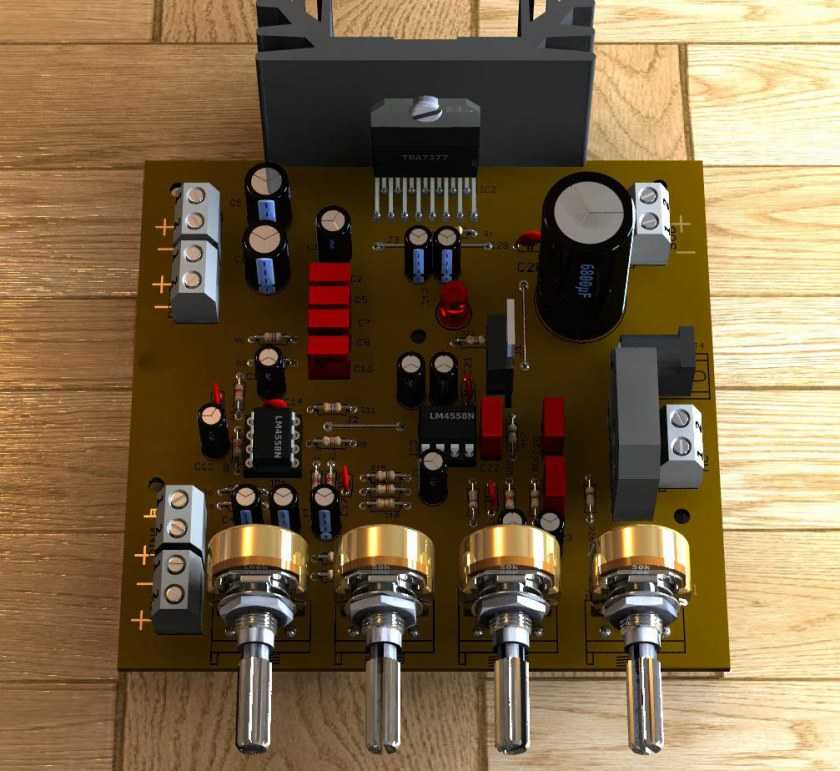

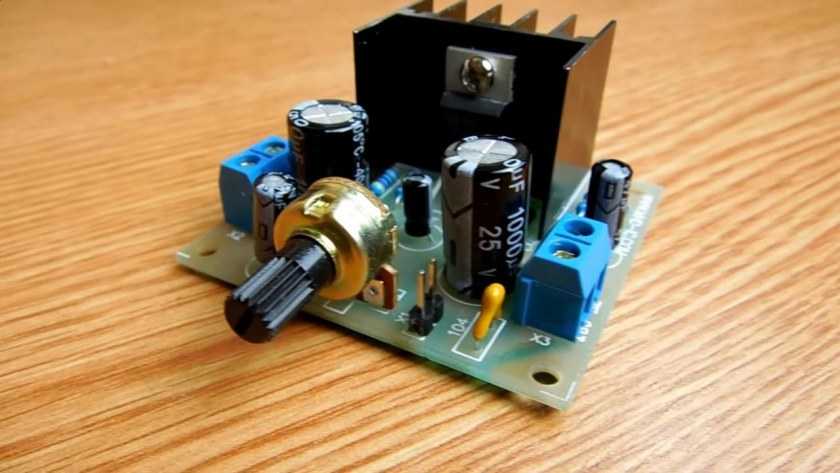

Если собирается автоусилитель звука своими руками из готового набора, то следует соединить блоки в соответствии с инструкцией. Усилитель и предусилитель подключаются друг к другу прилагаемыми кабелями. К этим блокам подсоединяется стабилизатор питания или преобразователь напряжения, если для нормальной работы микросхемы необходимо более 14 В.

Если усилитель собирается на плате из отдельных деталей, то потребуется припаять их к нужным точкам. При подключении этого устройства напрямую к выходам динамиков магнитолы необходимо предусмотреть регулируемый делитель. Он не потребуется, если подключение осуществляется к линейному выходу низкого уровня. В разрыв выводов колонок включаются проволочные резисторы, необходимые для защиты и согласования. Их сопротивление — 1-2 Ом.

Схемы и инструкции по изготовлению усилителя в домашних условиях

Каждая схема уникальна и зависит от источника звука (старая или современная цифровая техника), источника питания, предполагаемых конечных размеров. Она собирается на печатной плате, которая сделает устройство компактным и более удобным. В процессе сборки не обойтись без паяльника или паяльной станции.

Схема британца Джона Линсли – Худа, основана на четырех транзисторах без микросхем. Она позволяет аналогично повторить форму входного сигнала, получив в результате лишь чистое усиление и синусоиду на выходе.

Начинающему мастеру рекомендуется воспользоваться готовыми файлами в компьютерной программе Sprint Layout для создания и просмотра принципиальных схем. Создание собственной под силу только опытным специалистам.

Антенна FM для музыкального центра своими руками

Если заводской вариант по вышеописанным причинам не удовлетворяет пользователя, то ему стоит попробовать собственноручно смастерить антенну для своего музыкального центра. Для изготовления самодельных устройств для приёма радиосигнала потребуются разные исходные материалы.

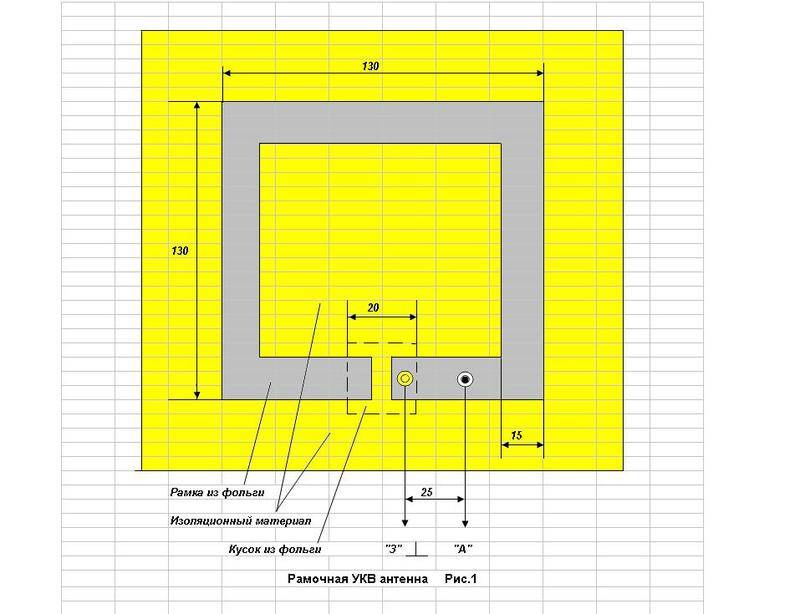

Из металлической фольги в виде квадрата

Для того чтобы изготовить приёмное устройство из фольги, потребуется:

ДВП или небольшая доска.
Рулон металлической фольги.
Кусок экранированного кабеля с параметром сопротивления в 50–75 Ом.
Необходимый для подсоединения к МЦ штекер.
Паяльник и комплектующие к нему (припой, флюс).

Это одна из самых простых в изготовлении самодельных антенн. Из фольги необходимо вырезать нужных размеров квадратную рамочку. В нижней её части при этом делается вырез в 15 мм шириной. После этого рамку с помощью обыкновенного клея необходимо закрепить на куске ДВП. Когда фольга приклеится, по краям от выреза внизу рамки припаивают «экран» и центральную жилу провода. Промежуток между местами пайки провода должен находиться в пределах 25–40 мм.

Подобная FM-антенна может быть установлена как внутри помещения, так и вне его, если длина кабеля позволяет это. Для того чтобы «подстроить» принимаемый сигнал, устройство медленно проворачивают вокруг его оси.

Из труб

В основе данной конструкции — применение обычных труб, используемых для инженерных коммуникаций дома. Кроме них также потребуется:

разобрать строчный трансформатор устаревшего лампового ТВ и извлечь из него ферритовый сердечник;
приобрести клей и качественную изоленту;
купить рулон латунной либо медной фольги;
раздобыть медный монтажный кабель сечением в 0,25 мм и длиной в полтора метра;
подготовить штекер, которым антенна будет подключаться к МЦ.

В первую очередь на ферритовый сердечник трансформатора в два слоя кладётся бумага и изолента. После этого поверх изоленты укладывают фольгу одним слоем, при этом перекрывая виток на 1 сантиметр. Необходимо следить, чтобы две стороны витка не находились в контакте, и периодически препятствовать возможному контакту при помощи изоленты. На готовый экран в 25 оборотов наматывается провод с отводами на седьмом, двенадцатом и двадцать пятом витке.

Таким же образом подготовленный контур связи обматывается «экраном». Экраны впоследствии соединяют меж собой, а концы кабеля вводят в штекеры.

Из коаксиального кабеля

Такие антенны хорошо подойдут для зон нестабильного сигнала. Для их изготовления обычно используют:

полтора или больше метров ТВ-кабеля;
полутораметровую пластиковую трубку, диаметром около 20 мм;
деревянную мачту.

Для начала на расстоянии около 75 сантиметров от конца кабеля необходимо надрезать провод и аккуратно удалить с него пластиковую изоляцию, не повредив при этом целостность экрана оплётки. Оплётку необходимо размять, после чего, стараясь не повредить медную жилу, вывернуть экран по направлению к надрезу.

Затем при помощи любых доступных способов антенна закрепляется внутри пластиковой трубы, а после этого уже трубку крепят к мачте из дерева. Поиск и улавливание сигнала регулируется путём вертикального вращения мачты, а также высоты её установки.

Если экранированный кабель в процессе сборки устройства не был повреждён, то такая антенна сможет работать с минимальным количеством помех.

Инструкция по созданию музыкального центра из автомагнитолы

Чтобы начать работу с домашней стереосистемой, найдите зелёный и чёрный провода на блоке и поместите между ними кусок провода, чтобы он действовал как перемычка.
На автомобильной стереосистеме скрутите вместе красный и жёлтый кабели.
После этого подключите чёрный провод заземления на стереосистеме к чёрному проводу на контактном разъёме.
Красный и жёлтый провода стерео соединяются с жёлтым проводом разъёма.
Затем следуйте обычным инструкциям, чтобы подключить стерео к вашим динамикам.

Хотя использование источника питания для подключения автомобильной стереосистемы в доме — это один из способов, вы можете это сделать, даже если у вас нет блока.

Можно подключить динамики к магнитоле, используя серый и зелёный провода.
Возможно, вам придётся использовать дополнительный кабель динамика.
Следующим шагом является подключение жёлтого и красного проводов на стереосистеме и добавление дополнительного динамика для стереозвука.
Соедините провода пайкой или изолентой, чтобы получить качественный результат.
Вам нужен шнур питания 12 В, чтобы можно было подключить устройство в сеть. Его можете легко приобрести в любом техническом магазине.
Отрежьте конец шнура питания и соедините чёрный провод с линией белого вокруг красного и жёлтого проводов стерео.

Что понадобится для работы

Панель интерфейса чтения вполне аккуратно вписывается в общее корпусное исполнение музыкального центра. Но для ее размещения понадобится вырезать прямоугольное отверстие. Для всех необходимых работ потребуются:

собственно плеер, интерфейс чтения современных носителей;
отвертка для разборки корпуса;
паяльник;
провода для монтажа, припой и флюс;
мультиметр для проведения измерений;
шуруповерт;
сверла малого диаметра и пара саморезов для крепления панели.

Вырезать отверстие в корпусе можно разными способами. Оптимальный зависит от набора инструментов, доступного пользователю. Удобно работать дремелем или мини режущими дисками, закрепляемых в патроне дрели. В самом простом варианте отверстие можно вырезать лобзиком или ножом, выравнивая края напильником.

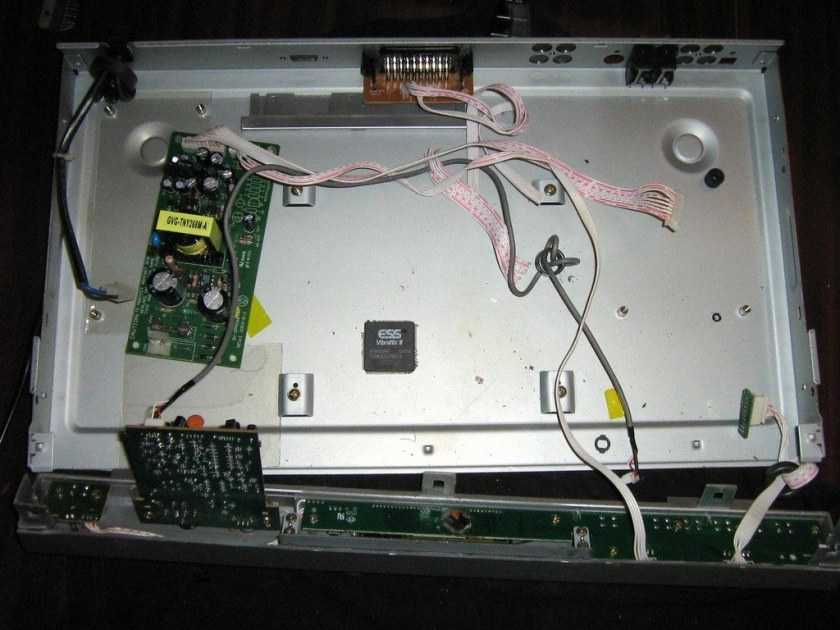

Вариант расположения модуля в музыкальном центре

Схема электрических подключений

Хотя магнитолы имеют разное количество выходных каналов и различные интерфейсы подключения, найти способ соединения их с сетью 220 V при создании музыкального центра не составляет труда. Общая коммутационная схема выглядит следующим образом:

В качестве аккумуляторной батареи будет использован компьютерный блок питания. При его выборе нужно убедиться, что устройство достаточно мощное, чтобы выдавать 5А. Нужные контакты для присоединения:

Блоки питания формата АТХ придется запускать через управляющую пару контактов. Она расположена на 24-пиновой гребенке:

На рисунке коммутационной схемы уже помечено, какой из кабелей разъема присоединять к магнитоле. Задняя часть звуковоспроизводящего устройства при этом может выглядеть так:

В зависимости от модели, расположение колодки питания, количество выходов звука и набор других интерфейсов может меняться. Неизменным остается только цветовая маркировка колодки. Определить назначение того или иного провода поможет инструкция к магнитоле.

Как подключить телефон к музыкальному центру и магнитофону?

Если вам не хватает громкости динамика телефона, то можно подключить его к колонкам помощнее. В этой инструкции расскажем, как подключить телефон к музыкальному центру или магнитофону.

Сделать это можно несколькими способами:

Через кабель AUX

Для того чтобы осуществить подключение смартфона к музыкальному центру, потребуется кабель, на обоих концах которого будут расположены штекеры с диаметром 3,5 мм. Данный диаметр является стандартом почти для всех устройств, поэтому проблем с его поиском и совместимостью возникнуть не должно.

Необходимо подключить один конец кабеля к разъему в смартфоне, который используется для наушников, а второй к магнитофону. Вставить его необходимо в гнездо, которое обозначено как AUX либо AUDIO IN. После этого требуется в настройках музыкального центра выбрать режим, при котором аудиозапись воспроизводится от другого устройства. На некоторых моделях есть отдельная кнопка с надписью AUX. После этого нехитрого подключения, вся музыка с вашего телефона зазвучит из колонок музыкального центра.

Через кабель USB

Данный способ хорош тем, что при таком типе соединения, управлять музыкой можно прямо с магнитофона. Подключение осуществляется посредством соединения устройств USB-кабелем (обычно идет в комплекте с телефоном) и выбором в настройках музыкального центра источника сигнала с USB. После этого, на дисплее магнитофона появиться папка с музыкой на вашем телефоне и можно будет выбрать нужный трек.

(8942)

Поделиться с друзьями:

www.lumias.ru

как сделать usb выход под флешку на стареньком, но мощном музыкальном центре?

ты в курсе, что юсб — чисто цифровые дела. Там лежат файлы, зажатые хитрыми математическим алгоритмами. и кто будет эти фалы писать и читать? Процессор-то и кодеки где? В старом муз. центре ничего цифрового нет, только аналог. купи FM-трансмиттер и слушай с флешки по радио

Никак не «сделать usb выход под флешку на стареньком, но мощном музыкальном центре»

Это просто. . Добавляете в схему музыкального центра плату с процессором. Пишите для музыкального центра драйвера, которые позволят процессору узнавать музыкальный центр и USB флешку и всё.. Делов-то? Ты чо? Ты пытаешься аналоговый аппарат прицепить к цифре. . Теоретически это возможно, я алгоритм указал..

Вставить в него новенький и можно немощный и маленький компьютер !

если есть aux то через aux можно подключить плеер работающий с флэшкой или что то тому подобное.

Вторая жизнь музыкального центра (добавляем USB порт и mp3) https://tool1.ru/forum/amoek/vtoraja-zhizn-muzykalnogo-centra(dobavljaem-usb-port-i-mp3)

все эти супер-пупер трасмиттеры делаются лишь для машины — просто на музыкальный центр их нету.

touch.otvet.mail.ru

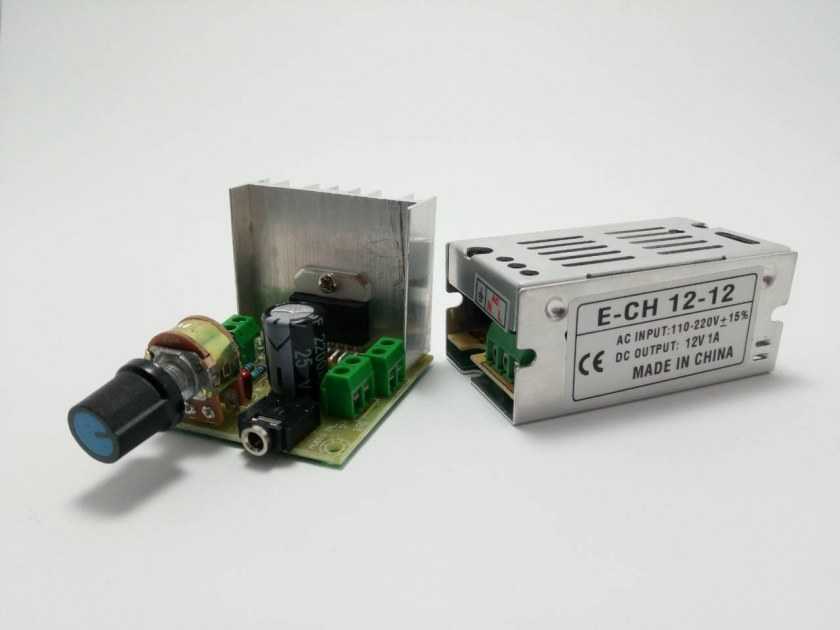

Как собрать стереоусилитель для колонок своими руками 12в

Все кто решается на создание усилителя для колонок, прежде всего интересуется компонентами, которые нужны для сборки. Подобные устройства работают благодаря микросхемам и транзисторам, хотя есть и случаи, когда используются лампы.

Что вам понадобится в процессе

Чтобы приступить к изготовлению устройства, понадобится:

корпус;
штекер;
блок питания;
микросхема;
кнопка-выключатель;
проводки;
охладительный радиатор;
шурупы;
термоклей с термопастой;
паяльник и канифоль.

Бур — расширитель. Он необходим для бурления отверстий в пластике или металле. Это очень удобный и точный инструмент, при помощи которого можно легко собрать корпус.
Микросхемы. Необходимые микросхемы типа TDA легко можно найти на прилавках магазинов. В качестве альтернативы можно разобрать старый телевизор, и изъять оттуда нужную микросхему.
Транзисторы. Транзисторы удобны своим маленьким потреблением энергии и тем, что их легко вмонтировать в любое устройство. Они отлично передают звук и его не нужно настраивать.

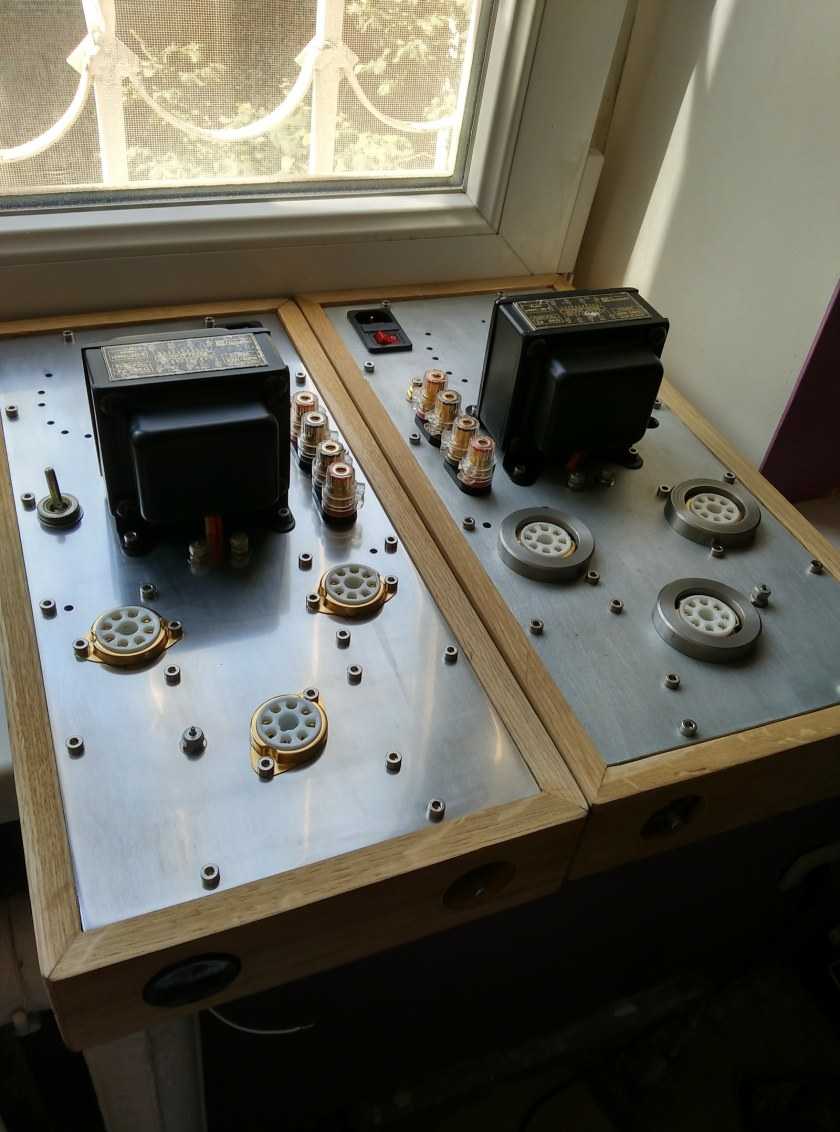

Лампы. Уже мало кто создаёт устройства основанного на лампах. Но, тем не менее, такие устройства обладают отличными параметрами звука. Такие устройства имеют большой ряд недостатков: употребляют много энергии, занимают много места, тяжелее обычных, дорогие.

Разобравшись с необходимыми компонентами можно приступать к сборке устройства.

Схемы и инструкции по сборке

Существует множество схем по сборке усилителей. Они в первую очередь зависят от того старая или цифровая техника будет создана, размера и источника питания устройства. Собираются схемы на печатной плате, которая в итоге сделает устройство компактным. Также для сборки следует иметь в наличии паяльник.

Схема, которая, была разработана британцем Джоном Линсли-Худом, базируется на использовании четырёх транзисторов без использования микросхем. Такая схема позволяет с точностью воспроизводить форму входного сигнала, что даёт в итоге качественное усиление и синусоиду.

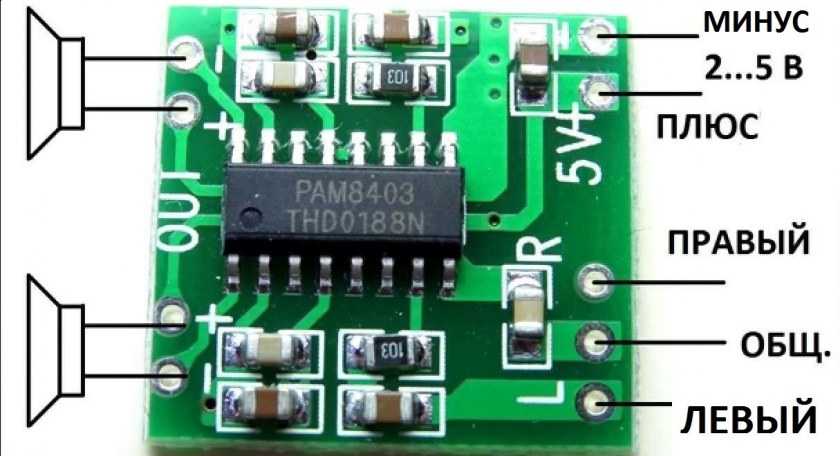

Справка. Самым простым видом схем является создание усилителя на основе микросхемы, в составе которой есть транзисторы и конденсаторы.

Только профессионалы могут создавать собственные схемы. Для новичков существует программа Sprint Layout, где можно посмотреть схемы и выбрать нужную.

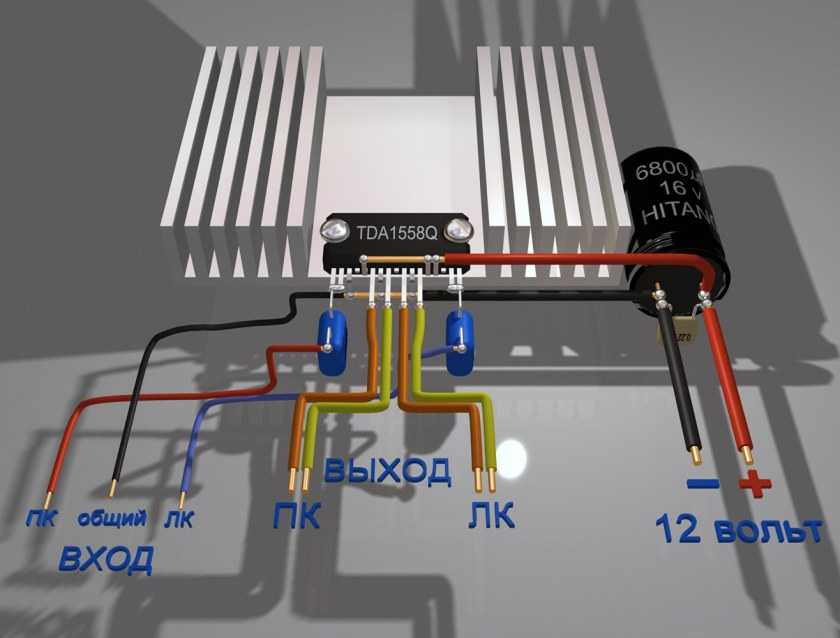

Как самому сделать усилитель звука для магнитолы на микросхеме

На некоторых старых автомагнитолах отсутствуют такие полезные входы как USB и AUX, поэтому чтобы использовать их в качестве усилителя придётся вынимать устройство из посадочного места и открывать печатную плату. Если нет опыта работы с электронными схемами, то за эту работу браться не стоит. Сначала на плате автомагнитолы нужно найти интегральную микросхему усилителя низкой частоты. Это большая по размерам деталь и единственная, которая устанавливается на радиатор-теплоотвод. На принципиальной схеме и на плате она может обозначаться AMP или POWER AMP. Затем нужно определить входные контакты усилителя. На микросхеме их два – это вход левого канала и вход правого канала. Левый канал может обозначаться Line L или L-in, а правый – Line R или R-in. Определить правильность можно прикоснувшись к каждому контакту пальцем. В соответствующих динамиках будет слышен гул. При этом питание автомагнитолы должно быть включено. Земля или общий провод маркируется надписью Line GND.

Если маркировка на схеме отсутствует можно найти входы каналов непосредственно на микросхеме. Для этого нужно последовательно прикасаться ко всем выводам, ориентируясь на появление гула в динамиках. Припаивать разъём к этим контактам нельзя. Нужно определить точки подключения разделительных конденсаторов и уже к ним припаивать провода.

Распайка каналов на штекере и гнезде должна выполняться экранированным проводом по следующей схеме.

Сделанный своими руками усилитель звука из магнитолы можно использовать с любым внешним источником звука. Регулировки тембра в такой конструкции отсутствуют, поскольку сигнал подаётся непосредственно на вход оконечного усилителя, минуя эквалайзер. Для того чтобы снизить уровень шумов следует обрезать дорожки идущие к конденсаторам С1 и С2 от предварительного усилителя головки воспроизведения.

Если в автомобиле установлена новая магнитола, из старой можно сделать компактный усилитель звуковой частоты. Чтобы собрать усилитель звука из магнитолы нужно удалить всё лишнее и ненужное.

Как собрать усилитель звука из магнитолы можно понять по рисунку. Автомобильная магнитола ZXM8330-PA собрана на двух микросхемах и трёх транзисторах. FM тюнер собран на микросхеме ТА2003, а оконечный усилитель на микросхеме TDA2003. Радиоприёмную часть и первый транзистор в каскаде предварительного усиления сигнала с магнитной головки можно сразу исключить. Провод питания электродвигателя так же нужно обрезать. Так же перерезается печатная дорожка питания тюнера, идущая от переключателя «Radio»-«Tape» и дорожка с выхода микросхемы на коллектор второго транзистора. С оставшимися элементами схемы можно экспериментировать. Если внешнее устройство, которое будет подключаться к усилителю, имеет достаточно мощный выходной сигнал, то его следует подключать к верхнему по схеме выводу переменного резистора «VOLUME»

Для подачи слабого сигнала можно использовать коллектор второго транзистора, то есть ту точку, куда подавался сигнал с тюнера. В этом случае будут работать регулировки тембра и переключатель ограничения громкости «Mute». Цепь питания первого и второго транзисторов нужно разорвать. В автомобиле питание всей электроники осуществляется от аккумулятора. Если усилитель будет эксплуатироваться как отдельное устройство, ему потребуется простой источник питания на 12-18 В. Усилитель обеспечивает выходную мощность 6 W на динамической головке сопротивлением 4 Ом и 10 W на двухомном динамике. Максимальный потребляемый ток 3,5 А. По аналогичному принципу можно сделать своими руками усилитель из любой автомагнитолы. Главное это правильно определить входные цепи и отключить от входа все лишние каскады, которые могут быть источниками шумов. Особенно это касается каскадов усиления тракта воспроизведения. Работа со стереофоническими системами немного сложнее, но методика остаётся такой же.

Радиодетали

Простой усилитель для звука, собранный своими руками, как и любое другое аналогичное устройство, включает в свою конструкцию некоторое количество различных радиодеталей.

Набор деталей подготавливается по списку, в соответствии с выбранной схемой. Как правило, в него входят: микросхемы TDA, резисторы, конденсаторы, тестовый динамик и алюминиевый радиатор.

В том случае, если предстоит создание усилителя звука на транзисторах высокой мощности, следует, помимо транзисторов, подготовить некоторое количество радиаторов несколько больших габаритов.

Печатная плата – в том случае, если мастер не собирается травить модуль самостоятельно с помощью химикатов, таких как хлорное железо, следует заказать макетную плату с уже готовыми контактными вырезами.

Подобные отверстия на макетной плате соединяются между собой простой медной проволокой или кусками провода без изоляции.

Электромонтажные кабели. Можно использовать практически любой провод, диаметр которого приблизительно равен пяти квадратным миллиметрам

При подборе кабеля обратите внимание на то, как легко снимается изоляция.

Хорошими вариантами станут провода с аббревиатурами КСВВ или КСПВ. Как правило, при финальном монтаже и соединении уже готовых модулей используется многожильный провод марки ШВВП с диаметром в один квадратный миллиметр.

Следует подготовить набор для пайки, найти который можно практически у каждого радиолюбителя: канифоль и паяльный флюс. Помните, что сборка усилителя на скрутках, не будет обладать достаточной надежностью.

Медные провода, соединенные обычной скруткой, обладают свойством быстро окисляться и терять свои качества. Использовать можно и модель сборки на гайках, но подобные варианты редко рассматриваются мастерами из-за слишком большой трудоемкости.

Как уже говорилось ранее, помимо вышеприведенных материалов и инструментов, понадобиться блок питания, сделать который можно самостоятельно. Далее последует рассказ о том, как сделать усилитель звука.

Напряжение и ток источника питания

TDA2050 может питаться от раздельного (двухполярного) источника или от однополярного БП. Выходная мощность усилителя будет выше при раздельном питании, поэтому им и воспользуемся.

Желаемая выходная мощность и полное сопротивление динамика будут определять, какое напряжение нужно от источника питания. Но прежде чем сможем рассчитать напряжение, нужно рассчитать пиковое выходное напряжение усилителя (V opeak).

Пиковое выходное напряжение

Пиковое выходное напряжение можно найти по следующей формуле:

Следовательно пиковое выходное напряжение данного усилителя мощностью 25 Вт с динамиками 6 Ом будет:

Таким образом, при выходной мощности 25 Вт максимальное напряжение на динамиках составит 17,3 В.

Максимальное напряжение питания УНЧ

Теперь можем найти максимальное напряжение питания (V max supply), то есть напряжение необходимое усилителю для получения желаемой выходной мощности. Безопасный предел напряжения для TDA2050 составляет ± 25 В, поэтому не превышайте его!

Формула для расчета максимального напряжения питания имеет вид:

Холостой ход — это увеличение выходного напряжения трансформатора когда нет нагрузки для потребления тока, что происходит когда усилитель не воспроизводит музыку. Точное значение должно быть указано в спецификации трансформатора. Трансформатор, который будем использовать, имеет разброс 6%, поэтому максимальное напряжение питания:

Таким образом данный источник питания должен выдавать ± 24,9 В, чтобы усилитель мог управлять динамиками 6 Ом при 25 Вт. Символ ± означает, что положительное напряжение на шине равно +25 В, а отрицательное напряжение -25 В. И общий ноль (масса).

Максимальное напряжение трансформатора

Цель состоит в том, чтобы найти трансформатор который может выдавать максимальное напряжение питания, близкое к предельному напряжению, необходимому для усилителя на конкретной микросхеме (у нас ТДА2050).

Номинальное напряжение трансформатора говорит только о выходе переменного напряжения. Напряжение постоянного тока, которое получим после того как мостовые выпрямители на блоке питания преобразуют переменный ток в постоянный, будет фактически выше в 1,41 раза. Ещё нужно учитывать скачки напряжения в сети и разброс напряжения вашего трансформатора.

Максимальное напряжение питания которое получите от трансформатора можно рассчитать по формуле:

Начнём с номинала трансформатора 15 В переменного тока чтобы посмотреть, будет ли оно обеспечивать максимальное напряжение питания, необходимое для усилителя:

Таким образом, 15-вольтовый трансформатор даст максимальное напряжение питания 24,7 В постоянного тока после стабилизации питания. Это близко к максимальному напряжению питания 24,9 В, необходимому для данного усилителя, но теперь давайте точно рассчитаем, какую выходную мощность получим с ним.

Выходная мощность УНЧ от максимального напряжения питания трансформатора. Это вычисление полезно если уже есть трансформатор и хотим посмотреть, сколько выходной мощности будет генерировать усилитель:

Максимальное напряжение питания от трансформатора 15 В составляет 24,7 В, поэтому выходная мощность которую получим от усилителя:

Трансформатор 15 В даст выходную мощность 24,6 Вт на колонках сопротивлением 6 Ом, и это достаточно близко к желаемым 25 Вт.

Мощность трансформатора нужная усилителю

Теперь можем определить сколько мощности требуется от трансформатора для питания усилителя. Мощность обычно указывается в номинале «ВА (или VA)» в характеристиках трансформатора. Для расчета минимального VA сначала должны найти общую мощность (P питания) трансформатора, необходимо для питания усилителя.

Общая мощность зависит от максимального напряжения питания которое получаете от трансформатора, пикового выходного напряжения усилителя, сопротивления акустической колонки и тока покоя (QDC) TDA2050 (90 мА):

Таким образом, наш 15-вольтный трансформатор должен обеспечивать как минимум:

Теперь будем использовать полную мощность, чтобы найти минимальную номинальную мощность ВА для трансформатора.

Преобразование общей мощности в VA

Чтобы найти минимальное значение ВА для трансформатора, общее правило заключается в умножении общей мощности на 1,5 раза. Для данного трансформатора 15 В номинальное значение ВА должно быть:

49,4 Вт х 1,5 = 74,1 Вт

Это на канал. Для стерео-усилителя просто умножаем на два:

74,1 Вт х 2 = 148,2 Вт

Таким образом, все что выше 150 ВА, обеспечит усилитель достаточной мощностью. Это довольно полезно знать, потому что если ваш трансформатор слабее, то усилитель может обрезать или искажать звук на более высокой громкости и басах.

Заключение

Хочу напомнить, что к работам такого рода можно приступать, имея отчётливое представление об опасности поражения электрическим током. Следует помнить, что напряжение бытовой электросети 220 Вольт является смертельным. Включение в сеть электрических приборов со снятыми крышками категорически запрещено в процессе эксплуатации

Поэтому производя манипуляции со включенным без крышки в сеть, нужно проявлять повышенную осторожность и аккуратность, не прикасаясь к плате руками. Работая с мультиметром, следует не допускать возможности замыкания щупом соседних контактных площадок на плате, что может привести к повреждению схемы музыкального центра.Про касается питания 5 В, если по каким-то причинам Вам не удалось его найти, а имеется в наличии напряжение 9 – 15 Вольт, то можно использовать другую модификацию
