Что такое качающийся челнок в швейной машине

Вертикальный челнок

Устройство такого типа знакомо любой швее, поскольку оно появилось намного раньше горизонтального. Это старый тип, который устанавливается на моделях, выпущенных десятилетия назад. Но используется по сей день благодаря неоспоримым достоинствам. Здесь присутствует специальный шпульный колпачок, куда вкладывается катушка. Только после этого шпулька помещается в челночное приспособление. В процессе шитья он не вращается, а передвигается в разные стороны, соответственно, в вертикальной плоскости.

Такое устройство тоже имеет свои преимущества:

  1. Выполняется из металла, поэтому сможет прослужить намного дольше. Несмотря на сложности эксплуатации, многие швеи предпочитают именно такое изделие, чтобы меньше переживать за ремонт и замену.
  2. Удобная эксплуатация, если предстоят работать с разными типами тканей. На шпульном колпачке имеется специальный рычаг, с помощью которого вы быстро отрегулируете натяжение нити.

Есть и недостатки, которых в силу возраста изделия предостаточно:

  • Работает шумно, постоянно вибрирует, особенно если имеются хотя бы минимальные сбои в настройке;
  • Требует постоянного технического обслуживания, часто нужно смазывать;
  • Не позволяет развить высокую скорость шитья, поскольку запускается движением в разные стороны, а не посредством вращения;
  • При минимальных поломках способствует запутыванию или обрыву нитей.

В отличие от горизонтального челнока, конструкция вертикального более привычна опытным швеям. Маятниковый механизм обладает минусами, но его часто выбирают непосредственно из-за привычки и заслуженной репутации.

Современные модели оборудуются вертикальными вращающимися челноками, благодаря чему удается сохранить все преимущества этого типа, но в то же время избавить от недостатков.

Описание челночного устройства

Чтобы элемент оставался работоспособным, ему нужен уход Челнок, используемый для швейной машины – элемент, напрямую взаимодействующий с иглой. И чем он «точнее», тем качественнее получаются пошивочные работы. Правильно работающее устройство не станет причиной пропуска стежков, обрыва нитей (верхних, нижних) или их петления.

Чтобы элемент оставался работоспособным, ему нужен уход. Например, если на поверхности челнока появятся царапины, механические повреждения, ржавчина, пыль или маслянистые разводы, все это скажется на способности нити скользить. Из-за этого вытягивается верхняя пряжка, что становится причиной слабого натяжения стежка.

В магазинах, занимающихся швейной техникой и сопутствующими аксессуарами, встречается различное оборудование. Выпускаемые челноки отличаются конструкцией и возлагаемыми на них функциями.

Принцип работы

Скорость вращения может достигать 900 об/мин, что зависит от настроек техники Конструкция швейной техники определяет, какой вид челночного механизма в ней стоит. Традиционный – вертикальный, представляющий собой колпачок со шпулькой.

Работает он так: шпулька с нитью закреплена в пазу, когда швейная машинка запускается, челнок движется по вертикали и горизонтали, при этом тянет за собой нитку. Здесь рычаг и корпус швейной техники жестко соединены, поэтому механизм характерен высокой надежностью.

Ротационный челнок вертикального типа работает иначе: шпульный колпачок, вместе со шпулькой, движутся вокруг своей оси.

Скорость вращения может достигать 900 об/мин, что зависит от настроек техники. Устройство хорошо тем, что быстро настраивается и при этом имеет удобное расположение к стержню иглы.

Наибольшее распространение получил горизонтальный механизм, формирующий стежок лишь после двух полных оборотов челнока.

Есть встроенный шпульный колпачок, поэтому пользователь получает возможность быстро «заряжать» расходный материал, просто вставляя катушку с нитью в колпачок. Детали горизонтального устройства смазываются автоматически, при этом он характерен своей тихой, бесшумной работой.

Мы выбираем, нас выбирают

Перед покупкой обязательно подсчитайте, в какую сумму вам обойдутся все аксессуары, оцените свои возможности и умение шить, а после уже выбирайте модель по душе и кошельку

Советуем непременно обратить внимание на нитевдеватель — очень полезную вещь, за которую не жалко переплатить лишнюю тысячу! — и уровень шума при работе. Все швейные машины шумят примерно одинаково, но модели фирмы Brother немного громче, чем остальные

Для ателье нужны надёжные могучие машины вроде Bernina, AstraLux, Juki, а для домашнего шитья можно купить практически любую из перечисленных выше: тот же Singer, Husqvarna, Brother, Pfaff, Janome. Новичкам подойдут электромеханические и электронные швейные машины, но профессионалам лучше остановиться на шикарной Bernina Artista, роскошной Pfaff Performance или прекрасной и не особо дорогой AstraLux 7300.

Не последнее, но тоже главное: обязательно поинтересуйтесь, есть ли в вашем городе сервис той фирмы, чью модель вы хотите купить. Вам наверняка не один и не два раза придёт в голову мысль пополнить коллекцию лапок; лучше прийти в магазин и спокойно выбрать нужное, чем связываться с заказами по Интернету и пересылкой.

Удачных покупок!

Регулировка вертикального качающегося челнока (Чайка)

До этого мы разобрались какие параметры взаимодействия иглы и носика челнока должны быть. Теперь давайте разберемся, как их настроить. Сразу нужно заметить, что у современных швейных машин с качающимся вертикальным челноком такие настройки не выполняются. Во всяком случае, они если и производятся то иначе. Но для современных машинок этого делать и не приходится. Поскольку заводские положения челнока надежно зафиксированы. См. Устройство современной швейной машины.

Швейные же машины типа Чайка отличаются именно тем, что настройки работы вертикального челнока периодически могут сбиваться, особенно при максимальных нагрузках, например пошиве грубых материалов и тканей.
Итак, первое что нужно вам сделать проверить, как носик челнока проходит вдоль лезвия (рабочей области) иглы. Это такой срезанный участок, находящийся чуть выше ушка иглы. Носик должен проходить как можно ближе, но, не касаясь иглы. Если вам важен размер этого зазора, то он составляет 0,1-0,15 мм

Не думаю что это так важно, поэтому эту настройку нужно делать визуально, с помощью лупы.

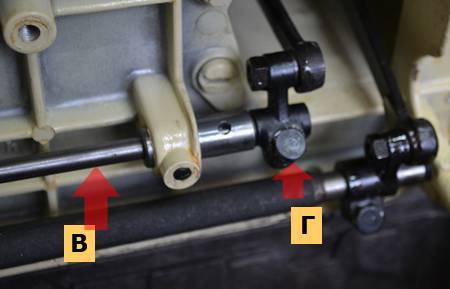

Придвинуть или отодвинуть носик челнока можно, если сместить весь челночный ход в сборе. Но для этого нужно ослабить винты его крепления (Б).

Вот теперь можно регулировать параметры прохождения носика выше ушка иглы при выполнении прямой строчки и строчки зигзаг. Неспроста эту регулировку мы поставили на последнее место статьи. Дело в том, что желательно ее выполнять опытному мастеру, поскольку одновременно придется “поймать” до пяти параметров. И если хоть один из них не будет соответствовать, появятся различные дефекты строчки

Например, машинка будет отлично делать любые строчки, без припусков и петляния, но периодически будет обрываться нижняя нитка, обратите внимание не верхняя, а нижняя. Петляние верхней и нижней нитки тоже зависит от этой регулировки и многое другое.

Но если вы решили регулировать вертикальный качающийся челнок швейной машинки Чайка сами, то тогда нужно сделать всего одно действие – ослабить винт (Г). Затем возьмите в левую руку пассатижи и крепко зажмите ими вал (В). Одновременно, правой рукой нужно удерживать маховое колесо. Смещая вал в креплении (Г) можно менять момент подхода носика челнока к ушку иглы, выше или ниже. Смещайте вал аккуратно, едва заметными движениями, чтобы не сбить полностью регулировку. Если провернете вал (В) больше чем положено и нарушите общую регулировку, учтите, что один цикл движения игловодителя равен двум циклам работы вертикального челнока.

Регулировка вращающегося по кругу челнока
Параметры настройки и регулировки взаимодействия вращающегося по кругу вертикального челнока и швейной иглы.

Преимущества горизонтального челнока
В чем преимущества горизонтального челнока. Как устроен такой челнок, возможные его неисправности и способы их устранения.

Пропуски стежка у современных швейных машин
Почему современная бытовая швейная машина внезапно начал пропускать стежки в строчке? Объясняет мастер по ремонту швейных машин.

Как разобрать швейную машинку
Эта статья с советами мастера о том, как самостоятельно разобрать современную швейную бытовую машинку фирмы brother, janome и др.

Электропривод швейной бытовой машины
В этой статье вы узнаете, как найти причину неисправности электропривода, а также как самостоятельно заменить электродвигатель.

Швейная машинка с оверлоком
Дополнительные оверлочные строчки увеличивают качество обметывания ткани на швейной машинке

И если вы не собираетесь в дальнейшем покупать оверлок, следует обратить на это внимание при выборе швейной машинки.. Швейная машинка Веритас Рубина
Мнение мастера о том, какая швейная машинка самая лучшая

Подробно о б/у швейной машине Рубина и других стареньких моделях марки Веритас.

Швейная машинка Веритас Рубина
Мнение мастера о том, какая швейная машинка самая лучшая. Подробно о б/у швейной машине Рубина и других стареньких моделях марки Веритас.

Виды челноков в швейной машине, их характеристики

Челнок в швейной машине – одна из основных деталей, которая характеризует возможность агрегата. Именно от него зависит потенциал машинки. Тип этой детали во многом и определяет выбор потребителя.

Современные модели машинок зачастую оснащены одним из следующих челноков:

  • качающийся или маятниковый;
  • вертикальный;
  • горизонтальный.

В чём заключаются особенности каждого типа и как они влияют на работу швейного аппарата?

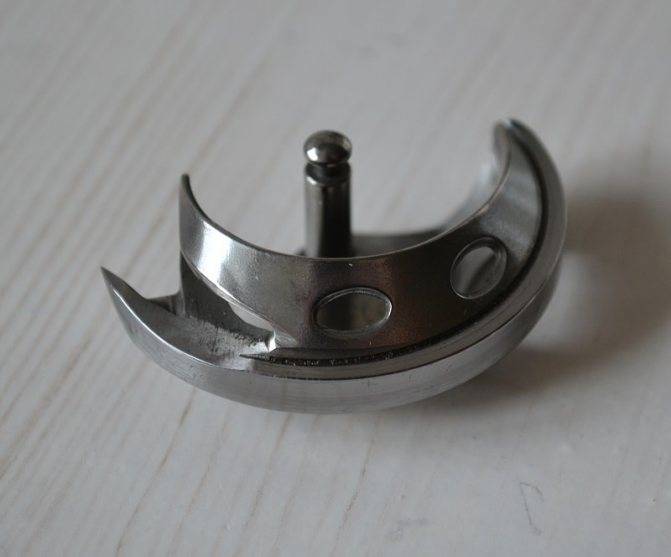

Качающийся челнок

Данный тип является наиболее часто встречаемым. Он устанавливается в моделях отечественных агрегатов (например, «Чайка» или «Подольск»).

Характерной особенностью работы данного элемента является его перемещение в процессе шитья. Челнок снимает с иголки нитку, заводит нить в позицию снятия, далее вновь возвращается в исходное положение. Таким образом, деталь качается словно маятник.

Наладить качественную работу такого механизма довольно трудно, для этого необходимо учитывать несколько показателей одновременно. Если допустить неточности в настройке машины – шов будет неправильным (с петлями или пропусками и другими погрешностями).

Стоит отметить, что в некоторых моделях швейных машинок применяется маятниковый челнок нового образца (например, машина Bernina). Данный вариант значительно лучше, т. к. его конструкция упрощает настройку для работы. Все детали описываемого элемента надёжно закреплены в одной позиции. Соответственно, самостоятельно настраивать работу машинки не надо.

Все типы челнока обладают определёнными преимущества. Относительно маятникового типа можно отметить следующие:

  • деталь полностью металлическая, а это способствует её долговечной эксплуатации;
  • корректирование натяжения нитки происходит без приложения усилий;
  • швейные машины с качающимся челноком гораздо дешевле;
  • темп работы аппаратов с данным челноком значительно ниже, чем в других моделях.

Однако у агрегатов с маятниковыми деталями есть и минусы:

  • шум во время работы;
  • ограниченное количество операций.

Вертикальный челнок

Данный вариант устанавливается в дорогих моделях швейных машинах (Bernina 880, Brother PR 655 и других).

Его движение можно охарактеризовать как круговое. Работа данной детали обеспечивает эксплуатацию устройства на высокой скорости без образования петель или обрывов нитки. К тому же срок эксплуатации такого челночка значительно больше, в сравнении с другими типами.

Вертикальный челнок не следует разбирать, однако должное внимание стоит уделить смазке детали. Подвергать такой обработке необходимо все движущиеся и трущиеся элементы

Смазывающего вещества не должно быть много, иначе оно попадёт на материал и испортит его.

Длина шага машинки с вертикальным челноком может достигать 6 мм, а ширина строчки – 9 мм. Такие машинки зачастую применяют в цехах по пошиву одежды. Они подходят для швей-профессионалов, которые работают с различными вариантами тканей.

Горизонтальный челнок

С таким элементом швейной машины не применяется шпульный колпачок. Шпулька помещается непосредственно в челнок. Такая особенность позволяет наглядно определить количество нити, которая осталась в катушке.

К достоинствам данного варианта детали относится:

  • простая конструкция, исключающая возможность спутывания нитки;
  • отсутствие необходимости в частой смазке;
  • большая скорость работы;
  • быстрая заправка шпульки;
  • тихая работа машинки.

Недостатком горизонтального челночка можно считать сложность процесса настройки натяжения нитки. В то же время необходимость в настройке возникает крайне редко.

Горизонтальный челнок производят из высокопрочной пластмассы и существуют ограничения по использованию нитей для работы с ним. В противном случае деталь придёт в негодность и её необходимо будет заменить. Цена горизонтального челнока невысокая, поэтому на всякий случай рекомендуется приобретать сразу несколько запасных элементов.

Вращающийся швейный челнок используется в более дорогих моделях

Вертикальный челнок или вращающийся по кругу челнок иногда называют “челнок двойного облегания”. И еще ряд названий есть у него, но смысл их сводится к тому, что челнок вращается по кругу.
Вертикальный челнок вращающего типа используется в основном в конструкциях промышленных машин, но также он встречается и в бытовых, более дорогих моделях швейных машин.
На старой советской бытовой швейной технике такой тип челнока установлен у швейной машине Веритас 8014 (ГДР). Многие владельцы этих машин, даже не зная про это, прекрасно используют их до сих пор, удивляясь, какая хорошая машина.

В этом видео вы увидите, как взаимодействует вертикальный челнок с иглой швейной машины Juki 510, а также узнаете, как нужно его регулировать. Видео на английском, но можно выбрать субтитры на нужном вам языке.

Конечно, дело не только в типе челнока, но это решающий фактор, если вы собираетесь много шить на своей машине и порой грубые, толстые ткани. Однако это не значит, что раз в машинке установлен такой швейный челнок, то можно смело шить кожаное пальто. Толщина сшиваемых тканей допустимая для определенной модели швейной машины зависит и от других факторов, указанных в инструкции.
Нарушать требования завода изготовителя не стоит, хотя бы потому, что машина может иметь пластмассовые шестерни и от повышенной нагрузки они просто сломаются.

Преимущество вертикального челнока еще и в том, что такой швейный челнок удобно настраивать с учетом тех или иных условий пошива тканей. Движения его предельно точные, что позволяет качественно образовывать стежки даже на очень высоких скоростях.

Регулировка вращающегося по кругу челнока
Параметры настройки и регулировки взаимодействия вращающегося по кругу вертикального челнока и швейной иглы.

Преимущества горизонтального челнока
В чем преимущества горизонтального челнока. Как устроен такой челнок, возможные его неисправности и способы их устранения.

Настройка челнока швейной машины Чайка
Как устроен верткальный челнок. Возможные его неисправности и способы их устранения. Челнок швейной машины типа Чайка.

Типы швейного челнока
Еще одна статья сайта, в которой речь идет о преимуществах и недостатках того или иного типа членного хода. Если вы собираетесь купить швейную машину, прочитаете. Тип швейного челнока для швейной машинки имеет решающее значение.

Швейная машина в кредит
Современные швейные машины, имеющие электронное компьютерное управление, стоят довольно дорого. Если найти такую сумму не получается, то можно воспользоваться потребительским кредитом и оформить кредит прямо в магазине.

Ремонт швейных машин Чайка
Швейный челнок Чайки активно участвует во всех “неприятностях” связанных с качеством стежка. Петляние нитки, обрыв верхней и нижней нитки у этой машинки зависят от правильного положения носика челнока. В этой статье даны рекомендации, как настроить швейной челнок для швейной машины Чайка и ее модификаций, в том числе и швейной машины Подольск (зигзаг).

Швейная машинка Подольск
Для швейной машинки старого образца с ручным приводом, швейный челнок, пожалуй, единственная причина появления всевозможных дефектов строчки. От времени и долгого хранения “без дела”, поверхность металла окисляется и покрывается налетом. В результате, швейный челнок создает помехи для легкого скольжения нитки по его стенкам. Нитка петляет и иногда рвется.

Шпулька для швейной машины
Не только швейный челнок влияет на качество строчки швейной машинки. Иголки, шпульный колпачок, верхний натяжитель нитки и даже шпулька участвуют в образовании швейного стежка. Иногда, неопытные мастера меняют швейный челнок, чтобы устранить тот или иной дефект строчки. А нужно было лишь заменить старую шпульку, с зазубринами, на новую.

Вертикальный вращающийся челнок

Этот тип челнока имеет много названий, что приводит в тупик не очень сведущих покупателей. Вертикальный вращающийся челнок – он же «челнок двойного обегания» (делая один стежок, он дважды прокручивается вокруг своей оси), он же ротационный (крутится против часовой стрелки), он же промышленный (используется для промышленных машин). Он реализован в бытовых швейных машинах высокого класса и соответственно такой же высокой стоимости. Механизм способен выдерживать огромные нагрузки и скорости. Все детали выполнены из металла и практически не изнашиваются. Исключается возможность запутывания нижней нитки. Много разных функций.

Общая характеристика челнока

Челнок является одним из наиболее важных элементов швейного оборудования. Рассмотрим подробнее, какие функции выполняет данная деталь.

При работе швейной машинки выше ушка иглы образуется петля, которую захватывает носик челнока и расширяет при помощи стенок. Нить обходит вокруг него и сходит по стенкам. Так формируется стежок.

От правильности настройки челнока зависят эксплуатационные характеристики машинки. Если данная деталь выполнена некачественно, то в процессе пошива мастер будет испытывать массу неудобств, выражающихся в пропуске стежков, обрыве нитей и прочих негативных явлениях. Поверхность детали должна быть гладкой, без дефектов. Зазубрины, ржавчина, загрязнения тормозят скольжение петли, что негативно отражается на качестве стежка.

Какой предпочесть тип челнока в швейной машине? Какой лучше справляется с вверенными ему функциями? Ответить на этот вопрос можно, изучив характеристики такой важной и незаменимой в работе машинки детали, а также отзывы мастеров

Швейный челнок — главный узел швейной машины

От состояния и настройки взаимодействия иглы и челнока зависит качество работы швейной машинки. В первую очередь, отсутствие пропусков стежка в строчке, обрыв верхней и нижней нитки, петляние нитки снизу и др.

Поверхность швейного челнока должна быть в идеальном состоянии. Не иметь шероховатостей и зазубрин, ржавчины, грязи, следов масла. Обрезавшаяся (выше ушка иглы) петля верхней нитки захватывается носиком челнока и протягивается далее для образования стежка. Петля расширяется стенками челнока, обходит вокруг челнока и сходит с его стенок, формируя стежок челночного переплетения. Любая зазубрина или пятно ржавчины могут повлиять на скольжение нитки, что приводит к «излишкам» вытянутой верхней нитки и образованию слабой затяжки стежка. В результате, появляется «петляние» нитки с нижней стороны строчки, а в некоторых случаях происходит и обрыв верхней нитки.

Что еще нужно знать о машинках

Швейные машинки – это целый класс техники, который включает в себя помимо машинок в классическом понимании, еще и устройства для работы с трикотажем, вышивки и т.п.

Классификация швейных машинок

Ассортимент швейных машинок сейчас огромен. Производители предлагают как узкоспециальную и сложную профессиональную технику, так и многофункциональные бытовые модели, в том числе и совсем простые. Основные типы швейных машин описаны ниже.

  1. Машинки с ручным приводом. Это подкласс самых простых бытовых устройств, в которых маховое колесо приводится в движение рукой мастерицы. Такой прибор сошьет все популярные ткани, в том числе тяжелую джинсу. Конструктивно в них нет сложных узлов, поэтому они не ломаются и служат без ремонтов не то что годами, а даже поколениями.
  2. Электромеханические. В этих машинках все настройки оператор задает вручную. А маховик движется с помощью электродвигателя. Это бытовые приборы, способные выполнять простые операции достаточно хорошо и быстро. Электромеханические машинки могут быть оснащены вертикальным или горизонтальным челноком. Вертикальные имеют ограничение по ширине строчки, и они более шумные. Такие челноки стоят на более дешевых моделях. Горизонтальные тише и исключают спутывание нити.

  3. Электронные управляются компьютером, причем, с обратной связью (с контролем параметров шитья). Вся информация выдается на экране. Такие машинки работают по любым типам тканей от шелка до джинсы, с высокой точностью.
  4. Оверлок предназначен для обработки края ткани от обсыпания. Большинство моделей сразу подрубает край специальным ножом. Получается две операции за один проход машинки. В таких устройствах челнок заменен специальными устройствами – петлителями. Есть экран, на который выводятся параметры работы и рекомендации оператору.
  5. Вышивальные машины – это полностью автоматизированные устройства, позволяющие делать вышивку в практически любых техниках и их комбинациях, в том числе в многоцветном исполнении. Оператор лишь программирует рисунок, параметры работы прибора, заправляет нити и устанавливает пяльцы. Остальное машина сделает сама.
  6. Плоскошовные машинки в целом предназначены для производств, но у многих производителей есть и бытовые модели. Эти приборы делают эластичный стежок, который не растягивает основу. Такие машинки подходят для работы с трикотажем и тканями с добавлением эластана.

Дополнительные опции

Многие машинки имеют дополнительные опции. Они упрощают работу с прибором, делают ее точнее и комфортнее, расширяют возможности.

  1. Перемещение рабочей иглы не только вверх/вниз, но и влево/вправо позволяет выполнять плоские швы в форме зигзага и простые вышитые мотивы
  2. Дополнительные лапки: для выметывания петель, молнии, пришивания пуговиц и декоративных строчек.
  3. Приспособление для машинной штопки, с помощью которого ткань стоит на месте, а игла работает по заданной программе.
  4. Подсветка позволяет работать в условиях недостаточного освещения.
  5. Необходимый для простого ремонта и планового обслуживания инструмент.

Вертикальный вращающийся швейный челнок

Вертикальный швейный челнок или “челнок двойного облегания” используется в основном в конструкциях промышленных машин, но также встречается и в бытовых дорогих моделях швейных машин.
См. Вертикальный челнок швейной машины.

Из старой советской бытовой швейной техники такой тип челнока установлен в немецкой швейной машинке “Веритас”, правда, не всех моделей. Многие владельцы этих машин, даже не зная о том, какой тип челнока у машинки, прекрасно используют их до сих пор, удивляясь, какая хорошая машина. Конечно, дело не только в типе швейного челнока, но, тем не менее, это решающий фактор, если вы собираетесь много шить на своей машине и порой грубые, толстые ткани.

Однако, это вовсе не означает, что раз стоит такой тип челнока, то можно сшить на бытовой швейной машинке кожаное пальто. Толщина сшиваемых тканей, допустимая для определенной модели швейной машины зависит и от других важных факторов, указанных в инструкции. Нарушать требования завода изготовителя не стоит, хотя бы потому, что машина может иметь пластмассовые шестерни и от повышенной нагрузки они просто сломаются.
См. Ремонт одежды из кожи в домашних условиях.

Преимущество вертикального швейного челнока еще и в том, что такой челнок удобно настраивать с учетом тех или иных условий пошива тканей. Взаимодействие носика челнока и иглы регулируется довольно просто и интуитивно понятно. Это тип челнока профессионального использования. Он очень точно взаимодействует с иглой, надежный, лишен вибрации и позволяет машинке работать качественно на высоких скоростях.

Как правильно заправлять нитку в шпульный колпачок.

Другие статьи:

Чем отличается коверлок от оверлока и распошивалки

Оверлок, коверлок, распошивалка, не имеют швейного челнока. Вместо челнока у этих швейных машин используется петлитель (петлители). И даже, когда коверлок используется как стачивающая машина, соединительный шов у него цепного стежка, с обратной стороны образуется “косичка”.

Подольская швейная машина

Подольская швейная машина имеет качающийся тип челнока. Несмотря на многие годы использования такой машинки, челночный механизм именно у этих моделей машин редко требует ремонта или замены.

Ремонт швейных машин своими руками

Ремонт швейных машин чаще всего заключается в настройке, регулировке челночного хода, взаимодействия носика швейного челнока с иглой. Параметры регулировки этого узла часто являются причиной почти всех дефектов строчки.

Шьем трикотаж без пропусков и петляния

Многие, кто пытался шить трикотаж на обычной швейной машинке, замечали, что часто машинка отказывается делать красивую и ровную строчку. В трикотажной строчке образуются пропуски, нижняя нитка петляет, а иногда и обрывается. Почему так происходит и как можно это исправить?

Декоративная строчка на сложном участке

Иногда требуется сделать идеально ровную декоративную строчку на изделии, но рисовать линию мелом нельзя – останутся следы, а строчить “на глаз” не хватает опыта. Простые советы, как делать строчки на “сложных” участках.

Пошив платья своими руками

Как сшить платье своими руками. Технология и последовательность пошива платья для начинающих.

Как сделать выкройку и другие советы начинающим

Как сделать выкройку, какие нужны для этого инструменты. Эти и многие другие советы начинающим.

Недорогая швейная машина: “Плюсы и минусы”

Для многих, кто собирается научиться шить часто встает вопрос “Какую купить швейную машинку”, желательно недорогую и хорошую. В этой статье мы разберемся, возможно ли такое сочетание – “недорогая и хорошая машинка” и чем отличается недорогая швейная машина стоимостью в 3-4 тысячи рублей от машинки ценой 30 тысяч.

Как устроен горизонтальный челнок

Если снять с машинки лапку и вывернуть винт (В), то вы увидите, как устроен горизонтальный челночный ход. Представляет он собой пластмассовый монолит с гнездом под шпульку и пружиной регулировки натяжения нижней нитки. Пружина поджимается или ослабляется винтом (Н).

Часто случается так, что пластмассовый челнок выскакивает со своего посадочного гнезда и не сразу удается его поставить обратно. Присмотритесь внимательно к этой фото, челнок удерживается двумя креплениями (К). Причем вставлять его нужно без усилий, найдя то положение когда он «проскользнет» между ними. Если уж совсем ничего не получается, попробуйте отодвинуть одно из креплений и установив челнок закрыть его обратно. Только учтите, что эти крепления имеют определенную настройку, обеспечивающую то, что и челнок не выскакивает и нитки проскальзывает свободно под ними.

Желательно эту регулировку не сбивать, но иногда это происходит произвольно. Поэтому проверьте, если челнок постоянно выскакивает, стоят ли эти крепления (особенно левое) в правильном положении или нет. То есть, они должны удерживать челнок в посадочном гнезде и в то же время не касаться его стенок, чтобы верхняя нитка свободно могла обвивать его, не задерживаясь за металлические части креплений.

Как устроен горизонтальный челнок

Если снять с машинки лапку и вывернуть винт (В), то вы увидите, как устроен горизонтальный челночный ход. Представляет он собой пластмассовый монолит с гнездом под шпульку и пружиной регулировки натяжения нижней нитки. Пружина поджимается или ослабляется винтом (Н).

Часто случается так, что пластмассовый челнок выскакивает со своего посадочного гнезда и не сразу удается его поставить обратно. Присмотритесь внимательно к этой фото, челнок удерживается двумя креплениями (К). Причем вставлять его нужно без усилий, найдя то положение когда он «проскользнет» между ними. Если уж совсем ничего не получается, попробуйте отодвинуть одно из креплений и установив челнок закрыть его обратно. Только учтите, что эти крепления имеют определенную настройку, обеспечивающую то, что и челнок не выскакивает и нитки проскальзывает свободно под ними.

Желательно эту регулировку не сбивать, но иногда это происходит произвольно. Поэтому проверьте, если челнок постоянно выскакивает, стоят ли эти крепления (особенно левое) в правильном положении или нет. То есть, они должны удерживать челнок в посадочном гнезде и в то же время не касаться его стенок, чтобы верхняя нитка свободно могла обвивать его, не задерживаясь за металлические части креплений.

Типы челноков в швейных машинах


Каждый покупатель швейной машины непременно сталкивается с вопросом выбора челнока. Расставим все точки над i и расскажем, какие типы челноков существуют на сегодняшний день и чем они друг от друга отличаются.

Bертикальный качающийся (классический) челнок

Самый старый из имеющихся типов челноков, классический, иногда его еще называют вертикальным, был запатентован Исааком Зингером в 1851 году.

Классический челнок качается из стороны в сторону, поэтому его еще называют качающимся. В составе такого челнока имеется металлический шпульный колпачок, в который вставляется шпуля с ниткой.

Таким образом, мы имеем конструкцию, которая обязательно нуждается в смазке, так как в классическом челноке происходит трение металла об металл. Соответственно, классический челнок в работе достаточно шумный, опять же, по причине трения металлических частей. Еще один, на мой взгляд, недостаток – при работе с этим типом челнока человек не видит количество оставшейся нити, поэтому нить может закончиться в самый неподходящий момент. Однако, у классического челнока есть и достоинства: на шпульном колпачке имеется винт для регулировки натяжения нижней нити. Профессионалы отмечают это качество, так как оно позволяет более точно настроить процесс шитья. Именно поэтому, например, фирма Bernina оснащает большинство своих моделей, включая самые дорогие, классическим челноком. Кроме того, этот тип челнока более привычен людям, имеющим опыт шитья на машинах Чайка, Подольск, Veritas и Singer, советского и немецкого производства. Если проследить тенденцию производства швейных машин в наше время, то можно заметить, что классический челнок постепенно вытесняется более современным типом челнока – горизонтальным.

Горизонтальный челнок

Горизонтальный челнок был изобретен в 20 веке и на сегодняшний день получил повсеместное распространение благодаря ряду преимуществ:

Этот тип челнока оснащен прозрачной пластиковой крышкой, которая позволяет контролировать количество оставшейся нижней нити. Также в горизонтальном челноке отсутствует процесс трения метала об металл, поэтому его не нужно смазывать. Вдобавок ко всему горизонтальный челнок более тихий в работе. Заправка нити в горизонтальный челнок более проста, по сравнению с классическим челноком, с ней справится даже новичок. Однако для того, чтобы настроить натяжение нижней нити вам придется снять игольную пластину. Это, наверное, единственный недостаток горизонтального челнока. Справедливости ради стоит отметить, что машины с горизонтальным челноком более дорогие, чем с классическим, но эта разница все быстрее стремится к нулю.

Промышленный (вращающийся) челнок

Из названия этого типа челнока нетрудно догадаться, что основная область его применения – промышленные швейные машины. Такой челнок более дорог в производстве, однако утверждается, что он более надежен и отказоустойчив по сравнению с классическим и горизонтальным типами челнока. Внешне промышленный челнок очень похож на классический, отличия кроются в той части, которая доступна лишь механикам:

Некоторые производители швейных машин иногда оснащают и бытовые машины промышленным челноком. Например, Bernina Aurora 1405. Еще один неоспоримы плюс промышленного челнока – возможность шитья строчки шириной 9 миллиметров.

Челнок Bernina Jumbo Bobbin

Пользуясь случаем хочу рассказать о новинке в мире челноков – новаторской идее Bernina, челноком Jumbo Bobbin. Этот челнок применяется только во флагманской модели Bernina 830. Его особенность – шпуля увеличенного размера, позволяющая наматывать на 40% больше нити в отличие от иных типов челнока.

# Обзоры

Как проверить износ поверхности челнока

Пластмассовая поверхность челнока может изнашиваться, а это в свою очередь станет причиной появления петляния верхней нитки снизу, попусков и других дефектов строчки. Качающийся тип челнока металлический и в этом отношении он надежней. Но попробуйте сшить ночью комплект постельного белья на такой машинке как, например швейная машинка Чайка, и вы узнаете на утро от соседей все ее недостатки, а заодно и ваши. Вот именно за мягкий и тихий ход машинки с горизонтальным челноком нужно платить бережным к ней отношением. Не использовать грубые капроновые нитки, не подшивать джинсы и не шить те ткани, для которых она не предназначена и тогда поверхность челнока будет всегда в идеальном состоянии. Строчка тоже будет всегда аккуратной, ровной и красивой. Одним словом, поверхность челнока и гладкая, эластичная и тонкая нитка — это залог качественной работы такой машинки многие годы. Поверить же поверхность челнока можно с помощью лупы. Осмотрите, особенно левую его часть, нет ли там потертостей, зазубрин и даже сколов. Если нет, то ищите причину появившихся дефектов строчки в другом.

Горизонтальный челнок

Горизонтальный или вертикальный челнок в машинке? Какой лучше выбрать, чтобы не прогадать с качеством и скоростью работы?

В первом варианте деталь не будет иметь шпульного колпачка, что считается одной из самых удобных разновидностей конструкции. Шпулька в этом случае будет вставляться сразу в челнок.

Конструкция позволяет визуально определить, сколько нити осталось в катушке и как происходит процесс ее снятия с челнока. К преимуществам горизонтального челнока относится:

  • быстрая заправка шпули;
  • тихая работа;
  • большая скорость;
  • отсутствие необходимости в регулярной смазке;
  • простота конструкции, позволяющая избежать запутывания нити.

Это удобная разновидность оборудования, которая будет создавать строчки мягко и очень качественно.

Особенностью детали горизонтального типа является сложная процедура регулирования натяжения нижней нити. Эта настройка выполняется при помощи небольшого винтика, который находится в пластине челнока сбоку. Однако такая процедура требуется крайне редко.

Профилактический уход

Чтобы шитье приносило удовольствие, необходимо позаботиться о профилактике загрязнений и поломок. За любой машинкой следует ухаживать.

Правила профилактического ухода:

  • Хранить машинку только в чехле. Это убережет от загрязнения.
  • Регулярно чистить устройство кисточкой от следов ткани после пошива.
  • Периодически смазывать механизмы средством, которое рекомендует производитель.
  • Чистить шпульный колпачок от пыли.
  • Использовать подходящие острые иголки.


Уход за устройством Чтобы машинка прослужила долго, следует ухаживать за ней. А также правильно регулировать все параметры и подготавливать к работе. Есть последовательность, которой стоит придерживаться. К современным моделям производители дают индивидуальные рекомендации по настройке.

Источник



Поделитесь в социальных сетях:FacebookXВКонтакте
Напишите комментарий
