Из каких частей состоит отвертка

Отвертка. Виды и устройство. Работа и применение. Особенности

Позволяет хорошо защищать сложные изделия от несанкционированного ремонта. Налажен также выпуск со сменными крестовыми головками, называемыми битами. Такие инструменты должны быть в каждом домашнем хозяйстве опытного мастера. Отвертками поддевают съемные панели, отскабливают различные загрязнения, отделяют прикипевшие накладки и даже применяют в качестве стамески и зубила. Любое применение приводит к износу инструмента. Следовательно, требуется ремонт и восстановление инструмента.

Начнем с заточки. Многие пытаются заточить изделие, но не все знают, как сделать это правильно.

Прежде всего, кончик отвертки должен быть тупым. Принцип заточки аналогичен процессу затачивания коньков, но только в случае плоского шлица.

Отвертки специального назначения

Для подобных механизмов предусматривается ряд специальных наконечников, каждый из которых осуществляет различные виды работ: реставрирует мобильные телефоны, часы, бытовые приборы и электронику. Для любителей-непрофессионалов производят винты, предназначенные для отверток нестандартного вида. Есть механизмы, оборудованные шлицем с противовандальным основанием.

Существуют образцы с гибкими стержнями, которые позволяют легко проникать в самые, казалось бы, недоступные точки. Магнитные отвертки используют в местах, в которых имеются трудности с фиксацией винта. Часовые механизмы оборудованы вращающимся компонентом, при котором одним пальцем прижимается сама отвертка, а другим вкручивают стержень с насечками.

Существуют ударные типы таких приспособлений, в которых штырь проходит через все основание ручки, что позволяет ударять по нему молотком или кувалдой. Сила удара может быть значительной с постепенным преобразованием во вращательные движения со срыванием застарелых винтов.

Настроечные отвертки из пластика используются для ремонта радиоприемников и телевизоров, при которых недопустим контакт с металлическими поверхностями. Динамометрические образцы позволяют производить отключение при достижении определенного уровня затяжки.

Диэлектрические отворачивающие приборы изготавливаются из электроизоляционных материалов, стержень которых изолируется до самого основания. Перед эксплуатацией они проходят четкий контроль уровня электрических пробоев и утечек.

Внешние характеристики отверток

Этот базовый инструмент строительного назначения представляет собой такое элементарное приспособление, которое имеет ручку и тонкий цилиндрический стержень. На его конце имеется заточка для шлица винта. Первые рукоятки делались из древесины твердых сортов, однако они быстро изнашивались: ломались, загрязнялись, плохо очищались.

Постепенно деревянные ручки ушли в прошлое, а их место заняли пластиковые образцы. Такие варианты оказались более удобными и практичными в действии. Для этого применяются пластмассы двух видов: порошковые и литьевые. Первое покрытие твердое, но отличается хрупкостью. Второй вариант характеризуется большей эластичностью и мягким основанием. Более комфортными образцами становятся отвертки с прорезиненной рукояткой. Они очень удобны, практически не пачкаются и не скользят в руке.

Обычно ручка такого устройства имеет диаметр 10-40 мм

На эти показатели стоит обратить внимание, так как они обеспечивают удобство в работе и подходят под размеры винтов или шурупов. Характер закручивания определяется именно показаниями диаметра

Чтобы прикрутить мелкий элемент, используют приспособления с небольшим сечением, для фиксации шурупов со значительными усилиями ручка просверливается в поперечном положении и в нее вставляется дополнительный рычаг.

Схема крестовой отвертки.

Большое значение для ручки отвертки играет материал, из которого она сделана. Устройство не должно вращаться и скользить в руке. Для этого многие образцы оснащают прорезиненными элементами. Используемое сырье должно быть химически стойким, способным противостоять агрессивному воздействию различных химикатов. Основная часть таких ручек создана для работы в сухих условиях, но незначительные соприкосновения с химическими компонентами не представляют для них опасности. Длительные контакты с бензином, растворителем и другими компонентами недопустимы, для этого следует воспользоваться образцами с пластмассовыми ручками.

В процессе ремонтных работ нередко возникает необходимость в ударах по рукояткам отверток тяжелым предметом. Для этого изготавливаются образцы с металлическими вставными компонентами. В противном случае прибор легко повредится и не сможет полноценно выполнять свои функции.

Важным элементом любой отвертки является металлический стержень цилиндрической формы, имеющий заточку под шлиц. Излишняя мягкость металла приводит к его смятию и выходу из строя этого приспособления. Слишком твердая основа способна поломаться. Качественную отвертку характеризует покрытие из хромированной стали, ванадия и молибдена. Такие приборы очень крепкие, эластичные, долговечные, их наконечник хорошо закален.

Модификации жала

Помимо привычного шлица и крестового жала, на отвертках Wera можно встретить диковинную шестигранную шариковую головку. Для чего она нужна?

Благодаря полусфере, таким жалом можно откручивать и закручивать винты даже под углом в труднодоступных местах.

А если вам нужно закрутить винт, куда вообще невозможно добрать руками, используйте специальные фиксаторы на отвертку.

Вот как они работают.

Их кстати можно применять не только с отвертками, но и Г-образными ключами и битами.

А вообще модификаций жал у Wera очень много. Не хотите чтобы посторонний персонал имел возможность открутить какие-либо элементы в вашем оборудовании, например в электрощитовых?

Используйте специальный крепеж с выступающей цапфой. Такой винт уже невозможно будет открутить ни простым Torx, ни каким-либо другим инструментом.

Здесь вам понадобится отвертка Torx BO с отверстием посередине жала (ссылку на нее смотри во вкладках выше).

Снабдите таким девайсом только обученный персонал и будете спокойны за безопасность эксплуатации.

Такая конструкция рукоятки практически универсальна среди всех остальных моделей Wera.

Правила эксплуатации инструмента

Ударная отвёртка не относится к инструментам первой необходимости, потому для многих потребителей вопрос, как правильно пользоваться устройством для откручивания проблемных болтов, является более чем актуальным. В комплекте с инструментарием, если он сертифицирован и относится к категории качественных товаров от надёжных производителей, идёт руководство пользователя, однако, недорогие отвёртки таким регламентом могут и не снабжаться. Разобраться самостоятельно, как пользоваться ударной отвёрткой методом опытов и просчётов есть возможность, однако, такие испытания могут стать причиной поломки инструмента, при его некорректной эксплуатации, или повреждением рабочей поверхности, при попытке выкрутить метиз, что также не всегда приемлемо для исполнителя работ. Эксплуатация продукции предусматривает строгое соблюдение регламента от производителя, что позволит эффективно справиться с поставленной задачей.

Пользоваться ударно-поворотной отвёрткой на практике нетрудно, так как инструмент имеет векторное предназначение на снижение усилий человека при потребности изъять заржавевший винтовой метиз, сделать процесс откручивания максимально лёгким.

Для достижения желаемого результата стоит соблюдать элементарные правила, заключающиеся в следующем:

1. Перед тем как приступить к непосредственному изъятию винтового метиза, стоит подготовить рабочую поверхность. Процесс предусматривает удаление грязи и явной ржавчины с поверхности метиза и области вокруг него.
2. Проработать откручиваемый метиз химическим средством, способствующим удалению ржавого налёта. С этой целью профессионалы рекомендуют использовать очиститель WD-40, однако, неплохо справляется с задачей и керосин, бензин или тормозная субстанция.
3. Дальше стоит приступать к непосредственной работе ударной отвёрткой, подготовив инструмент к эксплуатации, и обычный молоток, среднего размера.
4. Работать ударной отвёрткой необходимо начинать с фиксации её жала в шлицевой головке метиза, соблюдая перпендикулярность положения инструмента относительно оси вращения откручиваемого элемента.
5. По торцевой части рукояти производить удары молотком. Ударная сила должна быть средней по интенсивности, во избежание поломки или повреждения шлица. Параллельно надо следить за метизом, чтобы не упустить момент, когда он начнёт вращаться.
6. Как только винт сдвинется с мёртвой точки, отложить инструмент. Продолжать отворачивать метиз необходимо отвёрткой стандартного типа.

При эксплуатации продукции, снабжённой оборотным ходом, профессионалы советуют настраивать режим затягивания крепёжного элемента после первого сдвига головки винта. Процедура позволит закрутить элемент, после нескольких лёгких ударов молотком, что будет способствовать более эффективному удалению ржавчины по всей поверхности метиза. После такой процедуры откручивать винт будет намного проще.

При изучении регламента, как оперировать ударной отвёрткой, не стоит забывать и о технике безопасности. Работать необходимо в защитных перчатках, во избежание скольжения рукоятки в руках, не осуществлять слишком интенсивные удары, чтобы не спровоцировать соскальзывание биты с головки винта, что может повлечь получение травм исполнителем работ.

Насадки для ударной отвертки

Профессиональные отвертки

Помимо бытового инструмента, широко применяются и профессиональные подручные средства. Они имеют особую форму. Этот инструмент чаще всего не подходит домашним мастерам, так как сфера их применения очень узкая. Такие виды отверток, названия которых прописаны в маркировке, следует рассмотреть подробнее.

Изделия со штырьком, расположенным по центру, называются Torx. Специальный инструмент Torg-Set применяется только в авиации. Его форма имеет асимметрию крестообразного сечения. Это позволяет очень сильно затягивать винты.

Двужальная отвертка называется спаннером. Ее применяют при создании или ремонте лифтов. Эта форма предотвращает вандализм и неуместные шутки.

Сечение Tri-Wing также предназначено для авиации. Но его также применяют и для ремонта электротехники. Форма этой отвертки выполнена в виде трилистника.

Техника безопасности при работе с отверткой

Использование инструмента не по назначению или игнорируя технику безопасности может привести к травмам. Для того чтобы избежать нежелательных последствий при использовании отвертки, стоит придерживаться следующих правил:

• Прежде чем начать работу необходимо определиться с типом отвертки. Использовать только соответствующий крепежу тип инструмента.
• Запрещено использовать отвертку не по назначению. При повреждении наконечника инструмент эксплуатировать нельзя.
• При работе под напряжением рукоятка и стержень должны быть изолированы и лишены любых механических повреждений. Во время работы запрещено касаться стержня отвертки, даже если он изолирован.
• Во время работы отвертка должна располагаться вдоль крепежа.

Аксессуары

Индивидуальных аксессуаров для отверток не предусмотрено. Ими дополняются лишь комплекты, сочетающие разноплановые типы насадок или отверток.

Такой комплект чаще состоит из корпуса с углублениями для удобного расположения базовых и запасных деталей.

• Малые или бюджетные комплекты представляют собой небольшие пластиковые футляры.
• Профессиональные модели — чемоданчик с ручкой для комфортной переноски, пластиковый либо с резиновым напылением.

Внутри содержится набор отверток, сменных головок или насадок.

Чем крупнее комплект, тем больше вариаций для разных видов работ, размеров и форм рисок.

Встречаются модели, дополненные защитными средствами — антикоррозийной жидкостью, маслом для смазки металлических элементов, щеткой для очистки.

Аккумуляторные модели дополняются зарядным устройством и сменной батареей. Бытовые вариации чаще обходятся без этих аксессуаров — покупатель самостоятельно заботится о своевременном заряде.

Принцип функционирования отвёртки ударного типа

Отвёртка – это инструмент элементарного класса, имеющий продолжительную историю существования, применяется в разных сферах трудовой деятельности, позволяет открутить элементы винтового типа без применения значительной силы посредством ручного воздействия.

В обиход слесарей, профессиональных работников уже многие годы входит отвёртка ударной категории, предназначением которой выступает откручивание ржавых или закрученных намертво болтов и винтов. В таких ситуациях традиционное приспособление не применяется, так как для срыва «вросшего» винта необходимо приложить много усилий, не всегда завершающихся успехом, а процесс может закончиться порчей инструмента. Сдвинуть с мёртвой точки винтовое изделие поможет отвёртка ударного типа. Этот инструмент отличается от устройства в традиционном исполнении усиленным корпусом из металла, наличием монолитных, прочных насадок под разные виды развёрсток на торце метизов.

Особенностью функционирования механизма выступает реверсивный процесс под ударной силой: бита устройства под толчковым давлением немного проворачивается, позволяя провернуть крепёж на несколько миллиметров, чего достаточно для дальнейшего беспрепятственного его выкручивания стандартными приспособлениями.

Применение отвёртки ударной категории актуально на стартовом этапе откручивания проблемных метизов, а также на завершающем этапе вкручивания крепёжных элементов, для исключения вероятности их расшатывания в процессе эксплуатации соединённого приспособления.

Устройство и характеристики

Конструктивно отвертка состоит из наконечника, стрежня и рукояти.

Рабочая часть инструмента – это наконечник, или как его еще называют, жало или лопатка, может иметь разную форму.

Для удобства некоторые отвертки производят с намагниченным наконечником, который удерживает метиз и не дает ему упасть.

Рукоятки имеют разные модификации, т.к. некоторые виды работ затруднительно или невозможно выполнить с помощью обычной отвертки с прямой ручкой.

Помимо классической формы, существуют еще три вида рукояток:

• Т-образные – для придания большего крутящего момента;

• Г-образные или L-образные – в виде своеобразного ключа со шлицем в форме шестиконечной звезды;

• Переломные – отличаются возможностью вкручивать детали под любым углом

Стержни отверток бывают разной длины и формы.

Еще один немаловажный нюанс – сталь отвертки должна соответствовать требованиям ГОСТ 47-52 HRC.

Благодаря этому показателю устанавливается оптимальная твердость стержня, и отсутствует риск его поломки при вкручивании с усилием.

В основном для изготовления стрежней используют хромованадиевую сталь.

Дополнительной защитой металла от коррозии служат различные напыления.

Это интересно: Терракотовая плитка: особенности применения

Как выбрать?

Для домашнего использования лучше всего будет приобрести набор, так как вероятность «срочного ремонта» довольно высока, и чаще всего не бывает времени идти в строительный магазин для того, чтобы подобрать подходящую отвертку. Наборы чаще всего содержат в себе 2, 4 или же 7 штук, отличающихся по размеру.

Более выгодным, в отличие от приобретения набора из отдельных отверток, является набор из битов (насадок) для них. Размеры битов со шлицем Torx представлены довольно широким выбором – 1-9/10/15/20/25/27/30/40/45/50/55/60/70/80/100. Таким образом, можно выделить лишь один основной критерий выбора – размер.

Обзор отверток смотрите в видео ниже.

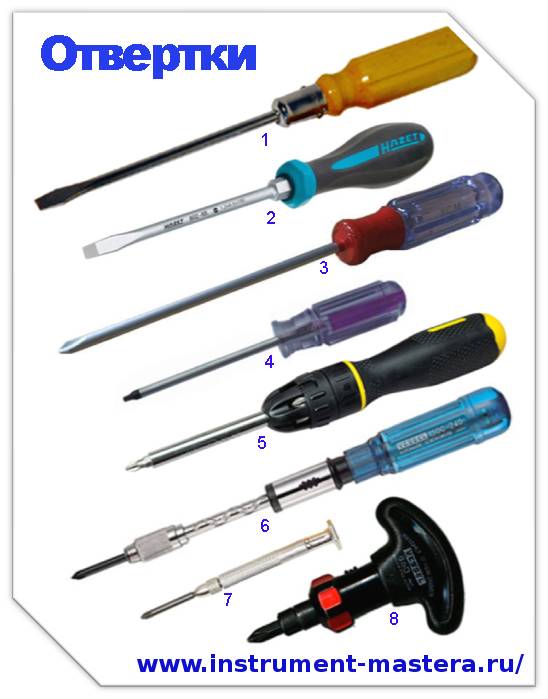

Обзор разновидностей

Так какие бывают отвертки? Так как на строительном рынке появились новые типы болтов, то и виды инструмента также расширились. На сегодняшний день существует большой выбор изделий разной формы и конструкции. Большинство из них применяется только совместно с определенными технологиями.

Наиболее популярными в потреблении считаются такие виды отверток:

1. Плоская (обозначается как SL). Еще она называется прямошпилевая. Жало имеет вид лопатки и необходима такая плоскость для работы с простейшими соединениями с помощью винтов. Такое приспособление считается самым популярным в бытовых работах, таких как крепление полок или незначительные электромонтажные работы.
2. Крестовая (обозначается как РН). Такая отвертка имеет жало в виде конуса. Ее четыре грани вмещаются в крестообразный шлиц. Такие виды изделий используют для соединения определенного оборудования или авто, а также для надежного крепления винта. Так как такая отвертка имеет коническую форму, то жало будет в два раза больше соприкасаться с винтом.
3. Шестигранная (обозначается как НЕХ). Такие виды изделия имеют форму рабочей поверхности как у шестигранника. Крутящий момент такого приспособления будет в десять раз превышать показания крестообразной отвертки. Такой вид инструмента используют во время работ, связанных с ремонтом электротехники.
4. Звездообразная (обозначается как TORX). Она имеет форму рабочей поверхности как у шестиконечной звезды. Применяется при ремонте незначительной разновидности техники, например, такой, как сотовый телефон.
5. Крестообразная с насечками (обозначается как PZ). Этот тип исполнения отвертки обладает не только крестовым профилем, но и имеет незначительные дополнительные грани. Применяется при сборке мебели, так как входит более плотно в крепеж.

Также существуют такие виды изделия, которые используются только в определенных условиях, так как они оснащены особыми приспособлениями. К таким изделиям относят:

• Отвертка с храповым механизмом. Благодаря этому механизму стержень может свободно вращаться в одном направлении. За счет этого можно работать без извлечения наконечника из шлица. Направление вращения изменяется с помощью специального рычажка.
• Диэлектрическая. Используется при работе с оборудованием, которое находится под напряжением. В этом случае изделие покрывают специальным изолирующим покрытием. Такая изоляция рассчитывается на установленные границы напряжения. На ручке это указывается в маркировке.
• Универсальная. Позволяет использовать на одну рукоятку несколько наконечников. Они хранятся либо в отдельном футляре, либо внутри рукоятки.
• С гибким валом. Носит еще название зубчатая передача. В стесненных условиях такое приспособление будет незаменимым, что наглядно показано на фото:

Разновидности рукояток

Рукоятки отвёрток за время эволюции бытовых и профессиональных инструментов также прошли немалые изменения. Они стали удобнее, мощнее и крепче. А в некоторые добавились сложные элементы с вращательными механизмами. Кроме традиционных типов, существуют и такие:

1. Рукоять с «пяткой». Такой тип отвёртки характерен тем, что стержень располагается вдоль всей длинны инструмента и выходит с обратной стороны. Понятие «пятка» возникло потому, что место, выступающее с другой стороны, образует толстый выступ, по которому можно бить молотком. Используется в грязных и ржавых местах, где отвёртку можно использовать в качестве стамески.
2. Рукоять с храповиком. Работает по типу прерывистого движения в одну сторону с преобразованием возвратно-вращательного движения и переключателем, позволяющим менять направление движения. Обычно такие отвёртки выпускают с комплектом различных насадок, позволяющих применять инструмент практически ко всем видам крепежа.
3. Поворотная или т-образная. Такая отвёртка изготавливается в виде буквы Т либо с отверстием в верхней части рукоятки для дополнительного рычага, что позволяет такому инструменту максимально туго затягивать крепёжные элементы.

В зависимости от вида работ, труднодоступности крепёжного элемента, а также вида самого крепежа, применяются различные типы насадок и размеры стержней отвёртки. От миниатюрной длины стержня, измеряемой миллиметрами, до самой длинной в несколько десятков сантиметров. От обычной плоской насадки до храпового механизма с шестигранным наконечником. А также существует отвёртка с гибким стержнем для проникания в труднодоступные места.
