Инфракрасные полы под ламинат плюсы и минусы

Системы управления полами

Терморегулятор –  прибор, с помощью которого происходит управление функциями системы отопления. Он включает или выключает питание, а также отслеживает через внутренние и внешние датчики температуру пола и воздуха .

При достижении нужных показателей система отключается, а когда датчики сообщают, что температура упала ниже заданных параметров –  она  снова начинает свою работу.

Терморегуляторы могут быть следующих моделей:

• Электромеханические – самые простые, надежные и дешевые.
• Электронные. Они удобны в управлении, отличаются высокой точностью.
• Программируемые –  дорогостоящие, сложные приборы. Позволяют задавать довольно сложные алгоритмы работы системе отопления.

Простой электромеханический терморегулятор

Программируемый электронный терморегулятор

Для управления отоплением в жилых помещениях – квартирах, коттеджах или загородных домах, лучше использовать именно программируемые модели терморегуляторов. А для  промышленных и технических строений, а также ванных комнат, лоджий и балконов, достаточно простого механического термостата.

Устанавливают терморегулятор для инфракрасного теплого пола обычно в том месте, где это удобно. Чаще всего он располагается на стене. Количество терморегуляторов, а также их мощность зависит от площади подключаемой системы обогрева.

Установка терморегулятора

Материалы и инструменты

Что может понадобиться для установки системы ИК полов? Это могут быть следующие инструменты и материалы:

• непосредственно сама ИК нагревающаяся пленка;
• теплоотражатель;
• термодатчик и регулятор температур;
• скотч обычный и двухсторонний;
• электрические провода;
• зажимы и материал для изоляции проводов;
• гидроизоляционный материал (например, пленка полиэтиленовая);
• нож, ножницы, карандаш, линейка, рулетка.

Монтаж контактов ИК системы

В начале статьи приводилось описание ИК пленки, однако на самом деле она бывает не только карбоновая.

Таблица. Виды нагревательной пленки.

Вид	Характеристика
Углеродная или карбоновая	Оптимальный вариант ИК пленки, используемой для обустройства системы подогрева полов. Ее описание и приводилось в статье выше. Нагреватель состоит из двух слоев пленки, между которыми имеются полосы углеродных элементов, благодаря которым и происходит нагрев. Материал экологичен, эффективен, надежен, экономен, не оказывает негативного воздействия на здоровье человека. Срок службы – десятилетия. Теплоотдача равна 97%. Основные страны-производители таких полов – Нидерланды и Южная Корея.
Биметаллическая	Такой пол создается также из двух слоев полиуретановой пленки, между которыми укладывается проводник, созданный из меди и алюминия. Монтаж такой системы несколько сложнее из-за отсутствия заземляющего провода. Материал также может использоваться под ламинат (нельзя использовать такие системы нагрева под керамическую плитку и керамогранит). Система функциональна, хорошо распределяет тепло, подходит для использования в российских условиях климата.

Нагревательная пленка NAOS Heatflow

В пленке Heatflow используется углеродно-волоконное полотно в качестве нагревательного элемента, которое представляет собой смесь углеродного волокна с углеродной пастой

Благодаря методу склеивания с помощью специального токопроводящего полимера, NAOS Heatflow исключает возникновение электрической дуги

Также существует еще один вид ИК пленки. Он появился сравнительно недавно, но уже стал пользоваться большим спросом. Это пленки со сплошным карбоновым покрытием. В отличие от стандартной углеродной ИК пленки, такой материал практически не выходит из строя при повреждении – то есть полы всегда будут теплыми.

ИК пол на карбоновой основе

Принцип действия

Инфракрасный пленочный пол – разновидность обогревательных систем, представляющая собой тонкую полимерную пленку (толщиной не более 0,4 мм), излучающую с поверхности лучи инфракрасного спектра, с длиной волны 5-20 мкм.

Состоит из следующих компонентов:

• Пленки из полиэстера, внутри которой размещаются карбоновые полосы, обладающие высокой теплопроводностью и потребляющие небольшое количество энергии.
• Соединительных проводов из сплава серебра и меди, связывающих нагревательные элементы с источником электропитания.
• Термодатчика, определяющего температуру нагревания поверхности.
• Терморегулятора, являющегося «связующим звеном» между проводами, подходящими к нагревательным элементам, и электросетью и выполняющего функцию «пульта управления» температурой в системе.
• Контактных клемм, подключающих провода к нагревательным элементам.
• Битумных изоляторов, защищающих места подключения клемм.
• Гидроизоляционной пленки.
• Защитной полиэтиленовой пленки.

Действие системы происходит следующим образом:

От сети переменного тока через терморегулятор происходит подача напряжения на карбоновые пластины. При этом они практически сразу начинают разогреваться, передавая свою энергию окружающим предметам и телу человека.

То есть при нагревании пленочный пол инфракрасного типа испускает лучи, по характеру и диапазону своего излучения напоминающие солнечные.

Такой способ обогрева позволяет создать условия, максимально комфортные для человека, так как при его использовании воздух не теряет своей влажности.

В этом случае прогреваются предметы и вещи, находящиеся в помещении, а уже от них тепло передается окружающему пространству.

Монтаж ИК теплого пола, фотомануал

Для монтажа инфракрасного теплого пола вам действительно нет необходимости вызывать специалистов. При наличии времени и более-менее прямых рук все вы сделаете самостоятельно.

Для начала, давайте определимся с комплектом поставки. Он практически не отличается у различных производителей, поэтому остановимся на одном из лидеров в этой сфере, компании Caleo. В комплект входит:

• Инструкция по монтажу
• термопленка в рулоне
• комплект электрических кабелей
• комплект битумных изоляторов и контактных зажимов

Теплый пол Caleo комплект поставки

Кроме этого, для дальнейших работ нам понадобится:

1. терморегулятор;
2. теплоотражающий материал, например Изолон 3мм;
3. защитная полиэтиленовая пленка;
4. скотч;
5. нож;
6. пассатижи;
7. ножницы
8. отвертка

Что еще необходимо для монтажа теплого пола

Ничего из перечисленного не входит в стандартный комплект ни одного производителя, поэтому все это придется покупать дополнительно

Предварительная подготовка

1. Производим замер места под термопленку ИК пола. При этом следует учесть, что пленку не кладут под мебель, чтобы не расходовать чрезмерно её саму, а впоследствии не обогревать мебель.

2. Выбираем место для установки терморегулятора на стене. Он должен быть хорошо виден и доступен для манипуляций.

3. Укладываем изолон. Здесь следует отметить, что утеплитель нужно укладывать по всей площади комнаты, а не только там, где будет располагаться термопленка. Его можно крепить степплером или на двусторонний скотч.

4. Скотчем закрываем стыки полос изолона, чтобы зафиксировать их

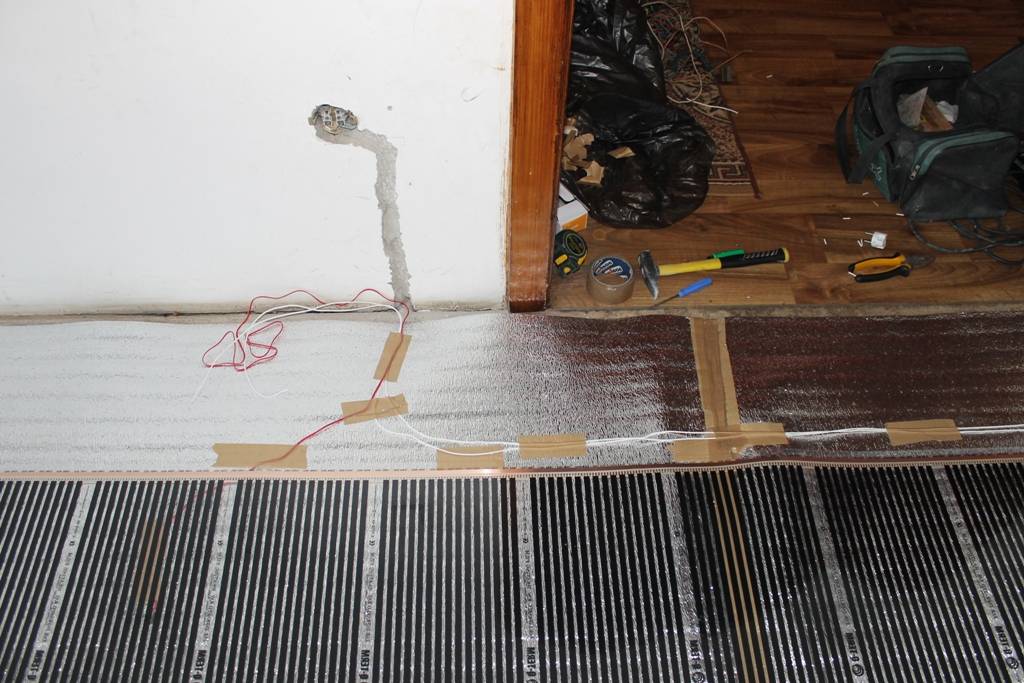

Укладка термопленки

1. раскатываем термопленку так, чтобы медная полоса была направлена вниз

2. разрезаем на полосы нужного размера в специально обозначенных для этого местах

Подключение

1. там, где мы разрезали пленку, изолируем медную шину битумной изоляцией (обычно входит в комплект). Проследите, чтобы изоляция полностью закрывала серебрянные контакты, которые соединяют медную шину и карбоновые нагреватели.

2. В местах будущего подсоединения проводов устанавливаем контактные зажимы (идут в комплекте). Одна сторона при этом должна оказаться внутри термопленки, а вторая снаружи, т.е. направлена к полу. После установки зажим нужно зафиксировать плоскогубцами.

3. Скотчем скрепляем между собой полосы термопленки, чтобы исключить сдвиги при проведении дальнейших работ

4. Подсоединяем разделанный на 5 мм провод в контактный зажим, который мы уже установили и обжимаем пассатижами

5. Изолируем все места подсоединения проводов с помощью битумной изоляции (идет в комплекте). На каждое подсоединение – два отрезка. Следим, чтобы серебряные контакты (белые) были полностью под изоляцией.

Установка терморегулятора

1. Датчик терморегулятора идет в комплекте с терморегулятором. Устанавливаем сначала его, для этого закрепляем его с нижней стороны пленки прямо на черную греющую полосу и закрепляем битумной изоляцией

2. В изолоне под датчиком делаем вырез, чтобы не было бугров

3. делаем соответствующие вырезы под места соединения и провода

4. Устанавливаем на стену и подключаем соединительные провода к терморегулятору по схеме в инструкции согласно инструкции к терморегулятору. Следует также позаботиться о том, чтобы терморегулятор был подключен через отдельный автоматический выключатель

5. Тестируем систему. Для чего на терморегуляторе устанавливаем температуру не больше 30-32 градусов и проверяем, все ли полосы прогреваются, нет ли искр, перегрева мест соединения.

Укладка защитного покрытия

Здесь просто стоит раскатать полиэтиленовую пленку по всей поверхности теплого пола. Можно также использовать специальную подложку под ламинат, которая тоже хорошо защищает термопленку от возможных повреждений.

Все дальнейшие работы – это укладка самого покрытия, ламината, линолеума или ковровых дорожек. И если с ламинатом все просто – он просто кладется сверху, то с линолеумом и ковролином не все так просто.

Ни линолеум, ни ковровую дорожку нельзя укладывать на полиэтилен, нужно сначала положить листы фанеры или ДСП, которые прикрепить к полу в местах стыка лент, чтобы не повредить ни медную шину, ни карбоновых нагревателей.

Закрепляем фанеру или ДСП под линолеум

Температура нагрева ламината

В первую очередь стоит помнить, что температура нагрева ламината, даже специального, не может быть выше 25-27°C. Некоторые виды могут выдерживать нагрев до 28°C. Если подогрев пола у вас служит для того, чтобы «ногам было тепло», а не является основной системой отопления, такой температуры вполне достаточно. Именно для того, чтобы ногам было приятно. Если теплый пол рассматривается как основное отопление, надо тщательно просчитать, будет ли достаточно того тепла, которое выделится при нагреве до такой невысокой температуры.

Максимальная температура теплого пола под ламинат указывается производителем

Можно ли нагревать ламинат до более высоких температур? Производители рекомендуют температуру не выше 27-28 градусов. Теоретически, при повышении до 30-32 градусов большой беды не будет. Кратковременно данное покрытие выдерживает нагрев до 200°C. Но с увеличением температуры увеличиваются размеры плашек. И это может стать причиной «вспученного ламината». Это произойдет, если оставленный по периметру зазор будет недостаточен для компенсации увеличения размеров. Если с зазором проблем нет, на время критических холодов можно повышать температуру выше рекомендованной. Но вообще, лучше придерживаться рекомендаций производителей.

Еще один момент: 27-28 градусов — это та температура пола, которая ощущается нами как комфортная. И она не противоречит СНИПу. Это главное соображение, по которому рекомендован именно такой температурный режим.

Достоинства инфракрасного пола

До сегодняшнего времени теплый пол инфракрасный можно было положить лишь с помощью нагревающих матов и особого кабеля. Их метод работы схож и обусловлен большим потреблением электроэнергии.

Поэтому появилась необходимость в производстве менее затратной и в то же время более продуктивной системы. ИК покрытие имеет высокие преимущества. Есть эксплуатационные и технические достоинства такой пленки.

Технические преимущества

Самым главным преимуществом считается принцип тепловой передачи. Охарактеризовано это тем, что инфракрасное воздействие человек воспринимает как родное в плане физиологии. Такое тепло по своему влиянию похоже на тепло солнца.

Излучение, синтезируемое графитовыми частями, преодолевает напольное покрытие без потерь. Оно нагревает не сам воздух в помещении, а те предметы, которые в нем находятся. А те потом получаются вторичным источником тепла.

Таким образом, воздух в помещении не высушивается, а ионизируется. В итоге огромное число бактерий, которые отрицательно отражаются на здоровье человека, умирают. Воздух лишен неприятного запах, становится чистым.

Такое лечебное влияние инфракрасного излучение уже изучено и часто используется в сегодняшней медицине.

Другим полезным преимуществом является маленькая толщина пленки (меньше 0,49 мм). Это очень надежный, устойчивый и гибкий материал, несмотря на изначальную внешнюю ломкость. Пленку можно легко сворачивать в рулон.

Такие редкие конструктивные характеристики позволяют монтировать инфракрасное пленочное покрытие под паркет и ламинат, линолеум и ковролин. При этом нет необходимости в применении цементной стяжки.

Все это позволяет устанавливать систему теплого пола именно тогда, когда в этом появляется необходимость, а не только при капитальном ремонте.

Пленка не чувствуется даже под мягким линолеумом. Монтаж инфракрасного пола не имеет никаких трудностей. Это под силу даже людям, не обладающим соответствующим навыкам. Нужно только иметь комплект базовых инструментов.

Такое преимущество очень важно, так как позволяет снизить финансовые расходы на установку. Главным обстоятельством считается и то, что не имеет значения, где будет уложена инфракрасная пленка, так как передача тепла выполняется методом инфракрасных потоков

Устанавливается пленка на:

Главным обстоятельством считается и то, что не имеет значения, где будет уложена инфракрасная пленка, так как передача тепла выполняется методом инфракрасных потоков. Устанавливается пленка на:

• пол;
• подвесной потолок;
• стены.

Эксплуатационные преимущества

К таким достоинствам такого типа пола можно отнести следующее:

1. надежность и безопасность;
2. экономичная работа;
3. сниженные расходы электроэнергии;
4. быстрый прогрев комнат;
5. комфорт в использовании;
6. универсальность;
7. длительный срок эксплуатации.

Плюсы и минусы инфракрасного пола под ламинат

Преимущества ИК пола:

• Легкий монтаж. Не требуется заливать бетонную стяжку;
• Можно проводить укладку в уже отремонтированной комнате;
• Ускоренный и равномерный нагрев;
• Изделие может обозревать различные попечения и не занимает много места, сохраняя больше полезной площади;
• Не требуется проводить демонтаж отопительной системы;
• Устойчивость к коррозии;
• Долгий срок службы;
• Возможность подключить ИК к системе умный дом.

Среди минусов можно отметить:

• Потребуется купить рулонный обозреватель, отличающийся высокой стоимостью;
• Требуется формирование идеальной плоскости, чтобы обеспечить целостность плёнки;
• Возможные проблемы с монтажом в комнатах с высокой влажностью.

Перечисленные минусы не являются критичными. Инфракрасный пол является хорошим покрытием под ламинат для обеспечения тепла.

Подпишитесь на наши Социальные сети

Обозначенные производителем плюсы инфракрасного теплого пола

Все производители этого инновационного продукта представляют его как нечто высокотехнологичное, обладающее массой достоинств и лишенное недостатков. Среди неоспоримых плюсов обогревательной системы стоит выделить:

• Экономичность. Теплопроводность карбона в сравнении с представленными на рыке аналогами намного выше. Благодаря этому инфракрасная обогревательная система отличается высокой эффективностью при меньшем энергопотреблении. К примеру: 1,5-2 кв.м. пленки в зависимости от ее ширины будут «тянуть» в сутки приблизительно как лампочка. Да и потребляемая электроэнергия расходуется только на восполнение тепловых потерь обогреваемой комнаты. В процентом соотношении экономия электроэнергии составляет около 20%. Сегодня этот фактор особо актуален на фоне ограниченного лимита на энергоносители.

  Подключение ИК пленки

• Простота монтажа и возможность «дорастить» систему. В сравнении с аналогами, тем же электрическим или водяным теплым полом, монтаж инфракрасной системы не требует выполнения заливки на бетонный пол. Установку системы можно выполнить всего за 2-3 часа. При необходимости всегда можно демонтировать и даже «дорастить» систему, чтобы укрыть более обширную площадь.
• Высокая надежность системы. Высокопрочный углепластик, выступающий материалом изготовления нагревательных пластин, устойчив к воздействиям разного характера. Установленная производителями гарантия на эту систему в среднем составляет около 10 лет. Температуру поверхности удобно корректировать с помощью терморегулятора. Он ограничивает нагрев пленки, препятствуя ее перегреву и разрушению и оптимизируя тем самым согласно заданным режимам работу обогревательной системы.

  Монтаж ИК пола очень прост

• Экологичность. Инфракрасные лучи, воздействуя как солнечное тепло, убивают болезнетворные бактерии, благодаря чему снижается вероятность развития аллергии у жильцов дома. Действие излучения напоминает работу применяемых в медицине генераторов аэроинов. Выполняя дезодорацию загрязненного воздуха, они помогают избавиться от неприятных запахов в квартире. Это особо актуально для владельцев домашних животных, питомцы которых любят оставлять «метки» на своей территории.
• Универсальность применения. Инфракрасную нагревательную пленку можно устанавливать не только на пол, но и крепить на потолок и стены, утеплять изогнутые поверхности, не боясь ее деформировать материал. Сегодня на рынке представлен широкий выбор этого инновационного продукта. Залогом надежности и долговечности системы является правильный выбор нагревательной пленки для инфракрасного теплого пола.

Рекомендации по выбору материала в видео:

Существует распространенный миф об ионизации обогреваемой с применением инфракрасной системы «теплого пола» комнаты анионами (отрицательно заряженными ионами). В процессе нагревания пленка действительно излучает небольшой процент анионов, но препятствием на их пути выступает уложенная плитка или ламинат.

Основные недостатки

1. Высокий показатель потребления электричества. Проведенные расчеты указывают на то, что на 1 квадратный метр приходится около 150 Вт. Устанавливаемые регуляторы позволяют сэкономить показатель энергопотребления примерно на 40%. Показатель расхода электрической энергии может зависеть от самых различных факторов, для каждого помещения проводятся свои расчеты.
2. Большие расходы связаны не только с высоким показателем энергопотребления, но и большой стоимостью всей системы, а также выполнения монтажных работ.
3. Если напольное покрытие представлено массивом дерева, то оно может рассыхаться и деформироваться. Конечно, этот недостаток касается и водяного теплого пола.
4. Не стоит забывать о том, что обустройство электрического пола требует полной замены проводки по причине возрастающей нагрузки. Часто встречается ситуация, когда из-за повышения нагрузки на электропроводку она не выдерживает и нагревается проводка, после чего может воспламениться и отделочные материалы.
5. Если рассматривать классический источник тепла, представленный проводниками или полупроводниками, то не стоит забывать о том, что при пропускании тока возникает электромагнитное излучение.

Эта информация определяет то, что есть несколько причин по которым некоторые отказываются от электрического теплого пола в пользу водяного. Для повышения эффективности системы при разработке проекта учитывается предстоящая расстановка мебели.

Принцип работы пленочного пола

Ик теплый пол, питаясь от сети в 220 В, потребляет от 30 до 55 Вт на м3 в час, при условии, что дом имеет хорошую теплоизоляцию, и имеет хорошие отзывы в плане комфортности воздуха в доме. Установив регулятор, мы получим постоянную комфортную температуру, которая будет регулировать электроникой. Технические характеристики этого типа теплого пола таковы, что при его работе в комнате не будет создаваться электромагнитное поле, создающее помехи.

Принцип работы состоит в том, что при включении ИК пола, нагревательная пленка излучает инфракрасные лучи длинного типа и отрицательно заряженные ионы (анионы). При такой системе работы инфракрасный пол отлично подойдет для укладки под ламинат, а отзывы владельцев такого пола только наилучшие.

Инфракрасный пленочный пол разделяется на два типа, в зависимости от особенностей конструкции:

• Пленочные – делаются в виде рулонов тонкой пленки, в которую вставлены полоски нагрева;
• Стержневые – такие полы делаются из цельных стержней карбона, которые соединяются между собой проводами.

Теплый воздух, исходящий от пола, позитивно влияет на организм человека, а его распространение можно сравнить с солнечными лучами. Чтобы пленка не доставляла соседям снизу неудобства в виде горячего потолка, еще на этапе монтажа под пленку кладется подкладка, отражающая тепло. Благодаря ИК лучам, энергия, которая исходит от излучателя, греет и предметы вокруг, а не только воздух.

Итоги

И тот и другой вид инфракрасного пола имеет свои плюсы и минусы. Прежде чем сделать окончательный выбор нужно очень хорошо подумать.

Лучше всего побывать в гостях у знакомых, которые уже установили себе такое напольное покрытие, узнать отзывы специалистов или почитать сообщения на форумах.

Многие отзывы советуют обратить внимание на следующие качества таких полов:

Универсальность

Теплый инфракрасный пол можно сделать во всех помещениях вашего дома. Главное правильно подобрать технологию установки, которая зависит от назначения помещения.

Можно укладывать практически под любое покрытие. Кафельная плитка, ковролин, ламинат, линолеум отлично проводят тепло инфракрасного пола.

Чтобы быть уверенным, что ваш ламинат или плитка не испортятся от воздействия теплого пола, выбирайте те виды покрытия, которые специально для этого предназначены.

Легкий монтаж

Работа вашего теплого пола во многом будет зависеть от его правильной укладки и подключения. Перед установкой вы должны точно знать, в каком месте ваш пол должен подогреваться.

Правильно установленный теплый инфракрасный пол не будет нагревать и портить прилегающие поверхности.

Действительно можно смонтировать собственными руками, потому что для его установки не требуется специальные инструменты. Главное точно соблюдать требования инструкции.

Экономичность использования

Теплый пол потребляет гораздо меньше электроэнергии по сравнению с напольными обогревателями и гораздо лучше распределяет тепло.

Если закрыть таким полом 70-80 процентов помещения, то радиаторы отопления скорее всего вам больше не понадобятся.

Гибкость конструкции

Благодаря тому, что и пленка, и кабель гибкие и тонкие их легко хранить и укладывать. Сейчас существую такие виды пленки и кабелей, которые совершенно не боятся пробоев и заломов.

Даже с механическим повреждением пол будет продолжать исправно работать 20-25 лет.

Мобильность конструкции

Нагревательные элементы можно извлечь из системы и переложить в другое место. Так же можно производить частичную замену или ремонт поврежденных элементов. Можно сделать теплый пол не во всей комнате, но в определенных участках. Это сэкономит средства и убережет мебель от нагревания поверхности.
