Грабли своими руками

Описание инструмента

Валкообразование является одним из основных этапов уборки сена. Поэтому спрос на эффективно осуществляющие такую операцию грабли ворошилки постоянно растет. На сегодняшний день разработано несколько типов и модификаций подобного оборудования для трактора. Наиболее востребованы среды них роторные и колесные навесные модели.

Тракторные роторные ворошилки представляют собой колесно-пальцевую конструкцию, основой которой являются утолщенные трубы-роторы. На этих горизонтально вращающихся роторах закреплены при помощи пружин с несколькими зубцами сгребающие сено пальцы. Это обеспечивает равномерность нагрузки на устройство и хорошее воспроизведение рельефа обрабатываемой территории.

Вращающий момент передается роторам посредством карданного типа шарниры подобно автомобильным штрусам, что обеспечивает равенство угловых скоростей. Привод плавный и имеет защиту от самопроизвольного запуска при транспортировке. Данного типа тракторные ворошилки обладают возможностью регулировки высоты ворошения и угла атаки. Они не имеют собственного хода и навешиваются на колесный трактор, работая через систему гидравлики и вал отбора мощности.

Колесные грабли представляют собой навесную на трактор конструкцию из закрепленных на консоли плавающего типа колес. На них установлены согнутые проволочные пальцы-пружины для ворошения сена. Поскольку внешне такое устройство напоминает нарисованное детской рукой солнышко, то именно такое народной название получили эти тракторные ворошилки.

Эффективность их работы увеличивается за счет того, что колеса располагаются под углом относительно направления движения трактора и несколько перекрывают зоны вращения друг друга. Плавающая подвеска обеспечивает прекрасную амортизацию, поэтому ворошилка хорошо справляется с неровностями рельефа, легко преодолевая оросительные каналы и насыпи. Колеса у нее взаимозаменяемые и каждое из них закрепляется на двух подшипниках, что увеличивает срок эксплуатации устройства и облегчает ремонт. Вращение колес независимо и осуществляется посредством кардана, цепной или ременной передачи. Поэтому такие грабли ворошилки можно применять в качестве навесного оборудования для трактора, минитрактора или мотоблока.

В зависимости от модели для трактора выпускаются устройства с четырьмя и пятью колесами. Разница между ними заключается только в ширине захвата, что определяет скорость работы и продуктивность ворошения и сгребания скошенной растительности в валки на поле одинакового размера. Также подобные грабли ворошилки нередко делают своими руками. Как правило, эти самодельные устройства предназначены для навеса на используемый в хозяйстве небольшой трактор или мотоблок.

Самодельное оборудование

Для изготовления в домашних условиях самодельного оборудования для мотоблока, помогающего быстро и качественно убирать сено, используются такие запчасти:

• 2 колеса с диаметром от 30 до 50 см (можно брать автомобильные);
• прут или труба для металла (с него изготавливается ось);
• дышло (делается из профильной трубы);
• прутья, диаметром около 6-8 мм (идут на зубья);
• пружины;
• трубы с диаметром 3 см для оси и 4 см для крепления.

Весь механизм самоделки состоит из:

• дышла;
• рычага;
• тяги, которая поднимает и опускает грабли;
• подкоса;
• стойки;
• вил или граблей с зубами;
• ступицы;
• оси;
• колес.

Следует использовать такие инструменты:

• ножовку;
• молоток;
• сварочный аппарат;
• перфоратор.

Садоводы рекомендуют выбирать складывающуюся модель граблей. Они более удобные и мобильные при транспортировке. Именно от самодельных граблей можно добиться скорости и мобильности в уборке сена.

Важно! Все работы должны проводиться только с соблюдением чертежа. Его можно составить самостоятельно

При изготовлении отрезки труб сваривают в одно целое

Если размер позволяет, то их можно очень прочно вставить (одну трубу в другую). Тяговой механизм – вращение мотоблока. При этом в колеса не нужно вставлять подшипники. Можно выбирать любой диаметр захвата граблей

При изготовлении отрезки труб сваривают в одно целое. Если размер позволяет, то их можно очень прочно вставить (одну трубу в другую). Тяговой механизм – вращение мотоблока. При этом в колеса не нужно вставлять подшипники. Можно выбирать любой диаметр захвата граблей.

Первым делом нужно соорудить основу. Для этого на ось надевают колеса. На ось наваривают площадки для усиления крепления механизма. В качестве площадок подходят полоски из твердой стали, они закрепляются на расстоянии примерно 12 см от колеса.

Важно! Дышло закрепляется точно по центру оси колес. Рабочий механизм изготавливают следующим образом

На ось колеса приваривают стойки, к которым так же приваривают 2 отрезка трубы с диаметром 4 см

В нее вставляют ось граблей, которая должна свободно поворачиваться. С обеих сторон делаются стопорные кольца, чтобы грабли не сдвигались в стороны. После выполнения этих операций грабли снабжаются рычагом, необходимым для изменения вертикального положения зубьев

На ось колеса приваривают стойки, к которым так же приваривают 2 отрезка трубы с диаметром 4 см. В нее вставляют ось граблей, которая должна свободно поворачиваться. С обеих сторон делаются стопорные кольца, чтобы грабли не сдвигались в стороны. После выполнения этих операций грабли снабжаются рычагом, необходимым для изменения вертикального положения зубьев

Рабочий механизм изготавливают следующим образом. На ось колеса приваривают стойки, к которым так же приваривают 2 отрезка трубы с диаметром 4 см. В нее вставляют ось граблей, которая должна свободно поворачиваться. С обеих сторон делаются стопорные кольца, чтобы грабли не сдвигались в стороны. После выполнения этих операций грабли снабжаются рычагом, необходимым для изменения вертикального положения зубьев.

Самодельные грабли для мотоблока

Зубья крепят к оси граблей. Рекомендуется изготавливать их из проволоки диаметром не менее 6 мм. Лучше всего они крепятся с помощью сварки. На дышло прикрепляют стойку вместе с сидением.

Важно! Рычаг лучше снабдить дополнительной пружиной, чтобы не тратить силы на удержание руками. После испытаний самодельной насадки на мотоблок будет ясно, стоит ли исправлять возможные недоделки в нем

Чтобы он прослужил дольше, следует смазать все детали, подвергающиеся сильному трению, солидолом

Чтобы он прослужил дольше, следует смазать все детали, подвергающиеся сильному трению, солидолом

После испытаний самодельной насадки на мотоблок будет ясно, стоит ли исправлять возможные недоделки в нем. Чтобы он прослужил дольше, следует смазать все детали, подвергающиеся сильному трению, солидолом.

Грабли для мотоблока – устройство, существенно облегчающее любые сельскохозяйственные работы. Существующие на рынке модели подходят практически ко всем видам мотоблоков. Садовод-любитель может легко сделать качественную модель граблей для мотоблока своими руками, имея простые подручные средства.

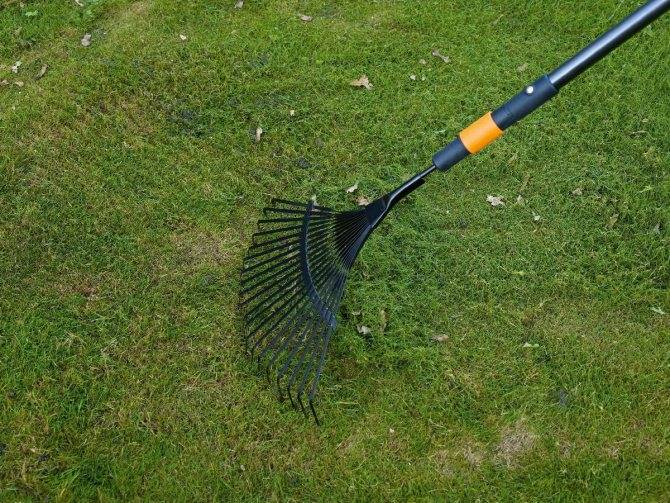

Из чего смастерить веерные грабли для сбора сухой листвы и травы

Владельцу дачного или приусадебного участка никак не обойтись без специальных инструментов. Особое место отводится веерным граблям, позволяющим быстро и качественно убрать листву и мелкий мусор, а также выполнить другую садовую работу. Несмотря на огромный выбор подобного инвентаря, представленный в магазинах, многие дачники предпочитают делать веерные грабли своими руками.

Зубья в веерных граблях закреплены в держателе треугольной формы. Их делают из стальных пластин или проволоки круглого сечения. Среднее количество зубьев составляет 20-22 штуки. Некоторые модели оснащают специальной пластиной, передвигая которую можно регулировать ширину захвата инструмента.

Для изготовления самодельных граблей нужно правильно подобрать материал. Зубья делают только из стальной нержавеющей проволоки сечением 3-4 мм. Благодаря свойствам материала, зубья не подвергнутся коррозии и будут хорошо пружинить при контакте с препятствиями. Такие грабли легко выдержат высокие механические нагрузки.

На первом этапе работы делают зубья. Для этого проволоку нарезают на 22 заготовки длиной по 50 см. Затем, на каждом куске ставят отметку на расстоянии 3 см от одного из краев и, зажав в тисках, сгибают под углом 90 градусов. Другой край оставляют ровным.

Для изготовления держателя берут две пластины из металла толщиной 1 -1,5 мм. Ширина пластин должна составлять 2 см, а длина 30-35 см. В пластине делают три-четыре отверстия, в которые устанавливают стяжные болты диаметром 5-6 мм.

Между пластинами укладывают зубья. Их согнутая сторона будет использована в качестве рабочей части грабель. После этого гайки болтов затягивают от руки и равномерно, в виде веера распределяют зубья внутри держателя. Ровные концы зубьев собирают вместе и временно скручивают скотчем.

Теперь гайки болтов закручивают основательно. Грабли укладывают на наковальню или прочную металлическую поверхность, а затем молотком отбивают верхнюю пластину держателя по всей длине. Таким образом, в металле формируются вмятины, не позволяющие смещаться зубьям при работе. Стальная проволока, из которой сделаны зубья, при этом не деформируется.

На заключительном этапе работы с противоположного края зубьев снимают скотч. Затем их слегка подгибают пассатижами, формируя пучок цилиндрической формы. Его вставляют в заранее подготовленный отрезок металлической трубы диаметром 32 мм и длиной 15 см. Один ее край сминают ударами молотка, плотно зажав концы зубьев. Другой конец трубы используют для установки черенка.

Применение граблей-ворошилок

После проведения покосных работ следует подготовить траву к превращению ее в сено. Это означает, что необходимо сформировать валки, время от времени переворачивать, собрать в тюки или рулоны. Заводские или самодельные грабли ворошилки собирают скошенную траву в валки и при необходимости переворачивают их для просушки. Чтобы пользоваться сеноуборочным оборудованием применяют мотоблоки, минитрактора, трактора и даже лошадей. Это намного эффективнее, чем работать ручным инструментом. Можно выполнять следующие операции:

• загребание скошенной растительной массы;
• ворошение травы;
• оборачивание и разбрасывание валков;
• сдваивание расположенных рядов валков.

Изготовленные своими руками грабли для минитрактора обладают рядом преимуществ. Устройство более эффективно, в сравнении с ручным инструментом, легко транспортируется к площадке хранения и занимает мало места. Доступная цена, а также нет проблем с покупкой запчастей.

Все ворошилки можно разделить на несколько видов. Так, например, грабли различаются по вращению рабочих элементов при образовании валков поперечные и боковые. Также их разделяют по типу рабочих механизмов:

• колесно-пальцевые, позволяющие делать валки необходимого размера. Данный вид может работать только с сухой растительной массой и это, пожалуй, единственный недостаток. Благодаря продуманности конструкции грабли ворошилки этого типа отличаются хорошей производительностью и считаются наиболее практичными;
• барабанные или роторные, отличающиеся прочностью конструкции и независимым расположением сгребающих колес. Считаются наиболее дорогостоящими моделями на рынке сельхоз оборудования, но это оправдывается их функциональностью. Этот вид оборудования может не только переворачивать скошенную растительную массу, но и формировать из нее аккуратные валки;
• зубовые ворошилки. Благодаря конструкции возможно изменение углов наклона рабочих элементов.

По типу тяги оборудование бывает тракторным и лошадиным. Второй тип может использоваться вместе с мотоблоком. Установка заводских или самодельных грабельвозможна тремя способами:

Роторные ворошилки считаются наиболее дорогими, поэтому многие предпочитают делать своими руками, тем более что с запчастями нет никаких проблем. Их можно приобрести в специализированных магазинах или снять со старой техники. Сделать самостоятельно грабли не так уж сложно, было бы желание и опыт обращения со слесарным инструментом.

Виды навесок

Культиватор своими руками

Навеска на минитрактор своими руками изготавливается из профиля из стали. Лучшие метод изготовления – сварка. Должно получиться оборудование для подсоединения любого рабочего оборудования.

Чаще всего применяется трехточечная насадка. Она обеспечивает легкое движение оборудования в различных геометрических плоскостях. Практически все сельскохозяйственное оборудование разработано так, чтобы к нему можно было подсоединить трехточечные насадки.

Трехточечная навеска на минитрактор

Исключением является мини-трактор, у которого есть гусеничный ход. Для такого агрегата обычно применяют универсальную насадку, которая в случае необходимости может легко трансформироваться в двухточечную.

Технические характеристики

Техника для мини-трактора КМЗ-012

Параметры	Значение
Ширина захвата, см, не более	280
Расчетная работоспособность, га/ч.	1,14
Рабочая скорость движения агрегата, км/ч., не более	5
Вес, кг, не более	74,65
Ширина захвата, см, не более	280

Краткие характеристики ворошилки:

• — модель – ворошилка HR-250
• — ширина для захвата, м — 1,8
• — размер габаритный, 2,1м; 2,0 м; 0,95 м
• — вес – 160 кг
• — всего стрел — 8
• — всего зубьев — 4
• — скорость работы трактора 4/8 км/час
• — оборотов ВОМ базового трактора – 540 в минуту
• — количество пневматических колёс — 2

Ворошилка – это техника для заготовки сена. Кормозаготовительные мероприятия в качестве заготавливания трав на сено, в том числе и соломы на кормление для животного скота – сложный процесс, в котором задействованы кроме косилок, жаток, кормо уборочных комбайнов еще и разная узкоспециализированная техника.

Изготавливаем держатель своими руками

Лучше всего использовать сосну для изготовления данного орудия труда. Основная задача – сделать легкий инструмент, вес которого не станет причиной гибели декоративных растений. Единственным вариантом, когда можно использовать дубовый черенок или держатель из лиственницы являются грабли веерные металлические усиленные. У них проволока имеет диаметр 0.6 мм, а металлическая планка и труба намного массивнее прежних. Основная задача такого инструмента – вычесывание густого газона и удаление мусора с территории. Они всего в 2 раза будут легче обычных граблей.

Перейдем к изготовлению черенка.

Шаг 1Добываем сырье.

Нам понадобится неотесанный черенок под тяпку, он немного тоньше в диаметре, поэтому будет намного легче обычного. Далее следует снять под конус с  конца, который будет забиваться в трубу. Диаметр черенка должен быть на 1-2 мм больше отверстия в трубе, чтобы плотнее его посадить. Можно использовать старый держатель от обычных граблей – его доработать будет несложно. Еще один «революционный» вариант – пластиковая труба от системы отопления. Она толстостенная, прочная и легкая. Диаметр можно взять 25 мм, например. Длина черенка не имеет значения. Вам должно быть удобно с ним работать – это основной показатель правильно подобранного размера. Как правило, это 150-165 см.

Шаг 2Отделка.

Сразу покрываем лакокрасочными материалами, чтобы древесина не сгнила через несколько месяцев использования, а насекомые не точили зуб на нее. 1 раз обрабатываем пропиткой или морилкой, ждем, пока высохнет, покрываем обычным лаком.

Шаг 3Скрепляем.

Рекомендуется нагреть эпоксидную смолу до кипения, после чего окунуть край черенка, который будете вставлять в трубку. После того, как вы его туда забьете, он намертво там застрянет, и никогда не будет шататься. Для уверенности можно забить небольшой гвоздик, через отверстие, которое вы предварительно просверлите электричес кой дрелью.

Если все сделать правильно, тогда сооружение такого инструмента обойдется вам не более чем в 100 рублей, в то время как грабли, купленные в строительном магазине, стоят не менее 300 рублей. Да и качество «хенд мейда» будет на уровень лучше – надежность намного выше.
