Горизонтальные полосы на экране телевизора

Возможные виды полосок и поломок

Горизонтальные и вертикальные полосы на экране телевизора возникают из-за программных сбоев, внутренних и внешних поломок

Стоит обратить внимание на цвет, количество дефектов, чтобы понять, в чем может быть ошибка

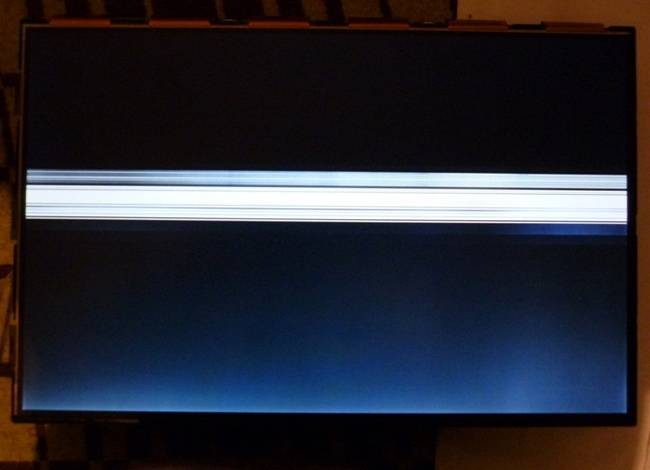

Тонкая горизонтальная полоса

Стоит обратить внимание на кадровую развертку, которая сбивается после резких скачков напряжение, к примеру, во время грозы или отключения электричества. В результате таких же проблем могут появиться микротрещины на микросхемах

Разноцветные горизонтальные

Такие полоски могут заполнять как часть экрана, так и весь монитор. Они имеют разные оттенки и напоминают рябь. Такая неисправность часто указывает на выход шлейфа матрицы из строя. В этом случае его необходимо перепаять, но стоит доверить такой процесс профессионалу. Он же сразу определит, нет ли неисправностей в матрице или блоке управления изображением.

Ремонт телевизоров на 30% ниже

чем в сервисных центрах у дома

Заказать ремонт

Темные, черные горизонтальные и вертикальные полоски

Могут находится по центру или по всему монитору. Такие полосы на экране телевизора часто указывают на серьезные и дорогостоящие поломки. К ним относят повреждение дешифратора, без которого невозможно воспроизведение сигнала. Чаще всего требуется его полная замена.

Совет. Если появились черные горизонтальные полосы на экране телевизора, не стоит затягивать с ремонтом, даже если они вначале не сильно мешают просмотру. Чем больше нарушений, тем дороже обойдется ремонт.

Небольшие вертикальные дефекты

В зависимости от типа телевизора такие поломки указывают на выход из строя дешифратора, матричного столба. Причины – скачки напряжения. Если даже одну полоску вовремя не устранить, она будет расползаться, пока не закроет весь экран.

Розовые вертикальные штрихи

Мониторная матрица дает подобные сбои. Они могут появиться не только от скачков напряжения в сети, но и от механических повреждений телевизора.

Естественный износ также влияет на появление розовых вертикальных полос на экране ТВ. О нем также готовит фиолетовый дефект.

Вертикальная белая линия

Полоска может быть небольшой, еле заметной или, наоборот, толстой и ярко-выраженной. Причина – выход матрицы из строя или проблемы в ее работе. Проверить, действительно ли поврежден этот элемент ТВ, достаточно просто:

• Аккуратно надавите пальцем на белую линию;
• Посмотрите, исчезла ли она или нет;
• Если исчезла и потом снова появилась – поломки в матрице.

Но не стоит нажимать слишком сильно, иначе можно навредить технике еще больше.

Синие вертикальные линии

После перегрева или длительной работы могут появиться синие вертикальные полоски на экране телевизора. Они указывают на проблемы с видеокартой, которая имеет свой срок годности. Другая причина – отслоение матричного шлейфа или отслоение шарика припоя видеопроцессора подложки BGA.

Совет. Даже при выявлении причины не стоит разбирать ТВ самостоятельно, если вы не мастер. Элементы матрицы, микросхем настолько малы и хрупки, что повредить их не составит никакого труда.

Зеленые вертикальные дефекты

Такие поломки говорят о повреждении шлейфа, соединяющего формирующую плату изображения и LCD-матрицу. Такая линия может быть любой: от широкой в несколько сантиметров, до узкой в 1-3 пикселя.

Интересный факт. Если полоска появилась резко после длительной работы ТВ, выключите технику и дайте ей остыть. Часто вместе с перегревом уходит и дефект.

Красная или желтая вертикальная полоса

Поломки шлейфового соединения матрицы часто дает красные полоски. Они же указывают на поломку разъемов кабеля или их запыленности. Нередко происходит отслоение дорожки на плате или повреждение кабеля VGA. Часть таких дефектов можно починить дома.

Вертикальные желтые линии – признак неполадок в видеокарте. А также после попадания влаги на телевизор, в результате чего вздуваются и окисляются контакты.

Самостоятельная диагностика аппарата

Ниже представлено руководство по самостоятельной диагностике телевизора. Если пользователь не уверен в собственных силах, то рекомендуется обратиться за помощью к опытным телемастерам из сервисного центра.

1 этап

Первым делом стоит осмотреть места спайки основной микросхемы с прочими элементами телевизионного аппарата — обнаружить кольцевые трещины можно с помощью обычной лупы.

Стоит сказать, что кольцевые трещины появляются не только в «ноунейм» девайсах, но и в устройствах от всемирно известных производителей. Неисправность может дать знать о себе спустя всего несколько месяцев эксплуатации TB. Решением проблемы является пропайка отошедших контактов шлейфа.

2 этап

Далее пользователь может проверить блок электропитания кадровой микросхемы. В большинстве моделей современных телевизоров данный элемент представляет собой отдельный комбинированный мини-трансформатор, но встречаются и такие девайсы, у которых энергия на микросхему подается напрямую с основного блока питания.

В любом случае электроэнергия перед попаданием на плату обрабатывается защитными резисторами, выход из строя которых может вызвать возникновение горизонтальных полос или полное отсутствие изображения на дисплее.

Распространёнными причинами поломки являются скачки напряжения и неаккуратная спайка контактов при производстве телевизионного устройства.

3 этап

Третий этап диагностики заключается в проверке расположенных на основной микросхеме конденсаторов-электролитов. Состояние конденсаторов можно определить по их внешнему виду — испорченные элементы деформируются и выглядят вздувшимися.

Особое внимание стоит уделить электролитам, задействованным в цепи питания кадровой микросхемы: данные конденсаторы обладают повышенной емкостью (до 2 000 мкФ) и берут на себя большую в сравнении с прочими элементами сети нагрузку.
Для устранения неполадки потребуется просто заменить внешне неисправный электролит на новый — если пользователь сомневается в работоспособности конкретного конденсатора, то не лишним будет обновить целый блок данных элементов

4 этап

Последним этапом диагностики является осмотр кадровой микросхемы устройства — пользователю стоит обратить внимание на трещины защитного корпуса, а также проверить температуру, до которой нагревается плата во время работы телевизора. Запрещается пытаться заменить микросхему самостоятельно

Владелец ТВ может проверить соединительные кабели кадровых катушек, повреждение контактов которых также является причиной появления на части экрана горизонтальных полос

Запрещается пытаться заменить микросхему самостоятельно. Владелец ТВ может проверить соединительные кабели кадровых катушек, повреждение контактов которых также является причиной появления на части экрана горизонтальных полос.

Что сделать в первую очередь

Конечно же, большинство мужчин, прежде чем обратиться в сервис, скорее всего, попробуют устранить возникшую проблему своими силами. Поскольку полосы на экране кажутся не такой уж и сложной проблемой, но это только на первый взгляд.

Чтобы начать самодиагностику, в первую очередь нужно снять заднюю панель, которая обычно держится с помощью саморезов, их обязательно нужно выкрутить все. Если задняя крышка снимается впервые, то сами крепления будут скрыты черным компаундом, который такой же по цвету, как и пластик самой панели.

Далее, нужно почувствовать, что все крепления отсоединены, и лишь после этого снять крышку. Будьте внимательны, чтобы не сломать её в случае, если какой-то саморез пропустили. В разных моделях могут быть и другие крепления, так что стоит быть аккуратным. Иногда даже провода могут быть прикреплены к самой панели.

При такой работе следует использовать фонарик и провести проверку, прежде чем снимать крышку полностью.

Вот, наконец, долгожданная панель перед нами, рассмотрим, что с ней делать дальше.

Лучше соблюдать такую последовательность действий:

Проверить все крупные чипы на материнской плате. Осматривать следует внимательно на наличие различных трещин, изменений в цвете.

Далее нужно обследовать микросхемы, контактные точки. Чтобы осмотреть их с двух сторон, сами платы можно снимать с защёлок. Все спайки должны быть целостными, без повреждений, трещин и т. д.

Проверить катушку платы блока питания. Нужно осмотреть её на наличие грязи.

Далее нужно провести осмотр шлейфов

Здесь важно проверить их на наличие заломов, повреждений проводников и т. д

Кроме того, нужно внимательно осмотреть входы самих шлейфов в разъёмы на отсутствие следов грязи и окисления.

После этого нужно провести внимательный осмотр и убедиться в том, что нигде нет перегрева. Это может быть заметно и по тому, что корпус меняет цвет (становится жёлтым) под воздействием температуры.

Кроме того, во время проверки нужно обратить внимание и на лаковую поверхность плат и её целостность. И уже в конце осмотра стоит уделить внимание самим конденсаторам

Это такие бочонки, которые являются электролитическими элементами и могут быть разных размеров. Если же с этими деталями что-то не так, они становятся сильно выпуклыми. И крестики на фольге, которые находятся сверху этих бочонков, становятся сильно заметными.

Из-за одной полосы на экране по вертикали не стоит паниковать, поскольку все детали, нужные для ремонта, можно легко приобрести через интернет и устранить поломку. А вот если вы обладатель ЖК-телевизора или Smart TV, тогда ремонт будет более дорогостоящим.

Также удаление пыли или любых других загрязнений иногда может полностью исправить незначительные повреждения на экране.

Исправление плохого контакта

На жидкокристаллическом экране появилась полоса в момент включения и не исчезает при автоматической настройке экрана? Подобный дефект возникает из-за разного рода повреждений:

• удары при транспортировке или установке устройства;
• проникновение влаги в телевизор или монитор (например, во время влажной уборки или при эксплуатации в климате с высокой влажностью);
• ошибки в заводской сборке.

При нарушении порядка сборки, желтая или зеленая полоса возникает в первые дни эксплуатации. Позднее проявление свидетельствует о неаккуратном пользовании техникой.

Отсоедините контакты и посмотрите, нет ли заметных нарушений: заломов в проводе, зеленоватого налёта, расплавленных элементов. Если всё в порядке, подсоедините шлейф заново: возможно, на мониторе появилась вертикальная полоса из-за незначительного отхода соединения.

Цветной налёт счищается небольшим лезвием, без нажима: усилие не должно повредить провод. Глубокое окисление снять в домашних условиях практически невозможно: проще подключить новый шлейф.

На ТВ появляются вертикальные дефектные зоны, а затем исчезают? Проверьте провода на предмет разрыва. Внешняя оболочка часто остаётся неповрежденной; в этом случае проблему определяют с подключенным телевизором. Меняйте положение кабеля и смотрите на результат: если горизонтальная полоса на экране телевизора то исчезает, то проявляется, вы нашли источник проблемы.

Замена шлейфа

Горизонтальная полоса по центру исчезнет после подключения нового шлейфа. Для самостоятельной замены подберите отвертку по размеру болтов, удерживающих крышку экрана.

Путь к шлейфу нередко перекрыт прочими контактами и панелями. Откройте защелки и аккуратно отсоедините элементы, чтобы добраться до поврежденного кабеля. После установки подключите всё обратно в том же порядке и проверьте изображение, не закрывая корпус. Горизонтальная полоса на экране телевизора не должна больше появляться.

Диагностика

Справедливости ради отметим, что внешний вид полос не всегда свидетельствует о серьезной неисправности и не означает, что телевизор следует как можно скорее отнести к профессиональному мастеру. Иногда они возникают из-за халатности пользователя, это может быть из-за попадания пыли в устройство или неверно выставленных настроек изображения. Обе проблемы можно решить независимо.

Для этого зайдите в меню настроек ТВ. Затем выберите опцию «Поддержка». В нем нажмите на блок «Самодиагностика». Итак, все, что осталось, это начать тестирование изображения.

Если причина появления полос на экране телевизора — программная, то систему следует прошить, для этого выполняется ряд последовательных манипуляций:

• в открытых настройках найдите блок «Поддержка»;
• выберите «Обновление программного обеспечения».
• подключите ресивер кабельного ТВ или Wi-Fi к Интернету;

После этого система автоматически начнет проверку правильности обновлений. Обязательно дождаться завершения загрузки, как правило, время напрямую зависит от скорости интернет-соединения.

1 этап

Первым делом осмотрите места пайки основной микросхемы с другими элементами телевизора — обнаружить трещины в кольце можно с помощью обычной лупы.

Надо сказать, что кольцевые трещины появляются не только в «безымянных» устройствах, но и в устройствах всемирно известных производителей. Неисправность может дать о себе знать уже через несколько месяцев работы туберкулеза. Решение проблемы — пропаять ослабленные контакты шлейфа.

2 этап

После этого пользователь может проверить питание микросхемы шасси. В большинстве современных моделей телевизоров этот элемент представляет собой отдельный комбинированный мини-трансформатор, но есть и устройства, в которых питание на микросхему подается непосредственно от основного блока питания.

В любом случае электрическая энергия перед попаданием на плату обрабатывается защитными резисторами, выход из строя которых может вызвать появление горизонтальных полос или полное отсутствие изображения на дисплее.

Наиболее частые причины выхода из строя — перенапряжения и неточная пайка контактов при изготовлении телевизионного устройства.

3 этап

Третий этап диагностики заключается в проверке электролитических конденсаторов, расположенных на основной микросхеме. Состояние конденсаторов можно определить по их внешнему виду: поврежденные элементы деформируются и выглядят вздутыми.

Особое внимание стоит уделить электролитам, используемым в цепи питания персональной микросхемы — эти конденсаторы имеют большую емкость (до 2000 мкФ) и принимают на себя большую нагрузку, чем другие элементы сети.
Для решения проблемы достаточно заменить неисправный электролит внешне на новый — если пользователь сомневается в работоспособности того или иного конденсатора, не лишним будет обновить весь блок этих элементов

4 этап

Последний этап диагностики — осмотр персональной микросхемы устройства — пользователь должен обратить внимание на трещины в защитном корпусе, а также проверить температуру, до которой нагревается карта во время работы телевизора. Не пытайтесь заменить чип самостоятельно

Владелец телевизора может проверить соединительные кабели катушек шасси, поврежденные контакты которых также вызывают появление горизонтальных полос на части экрана

Не пытайтесь заменить чип самостоятельно. Владелец телевизора может проверить соединительные кабели катушек шасси, поврежденные контакты которых также вызывают появление горизонтальных полос на части экрана.

Дополнительные советы

Горизонтальные полосы, ширина которых не превышает 1 сантиметра, могут не только самостоятельно появляться, но и исчезать — в данном случае владельцу TB необходимо понаблюдать за состоянием дисплея в течение 2-3 дней.

Если дефекты экрана не пропадают или появляются снова и снова, причина поломки скрыта в неисправной матрице, ремонт которой лучше поручить квалифицированному специалисту. Если пользователь наблюдает разноцветные полосы различной ширины, то, вероятно, неисправность связана со шлейфом матрицы, который отошёл от платы Т-con.

Рекомендуется отключить питание, отсоединить от корпуса телевизора заднюю панель и слегка пошевелить соединительный элемент. Затем подать питание.

Если после проведения подобной операции горизонтальные полосы не исчезнут, придётся вызывать телемастера, который проведёт дополнительную диагностику аппарата и посоветует, как убрать артефакты.

Заключение

Теперь мы знаем, почему появляются цветные или белые полосы на экранах телевизоров Samsung, LG и других производителей. Не стоит забывать, что попытки устранить неисправность самостоятельно могут лишь усугубить положение, если владелец устройства не обладает квалификацией в сфере ремонта электроники.

Замена шлейфа

В некоторых случаях придется менять весь шлейф матрицы на новый. В первую очередь, необходимо приобрести новую деталь — ее можно заказать в ремонтной мастерской, но перед этим узнать точную модель своего телевизора, год выпуска телевизора или монитора. Поменять неисправный шлейф матрицы можно самостоятельно или в сервисе. При ремонте потребуется некоторый набор инструментов: отвертки или биты PH, PZ, TORX, HEX, SL.

Шлейф соединения находится внутри корпуса, следовательно, его нужно аккуратно разобрать. Необходимо отсоединить крышу, аккуратно открутить все болтики и добраться до самой детали.

Большинство соединений крепятся с помощью специальных разъемов, провода не придется выпаивать. Достаточно надавить на защелку (принцип соединения схожий с кабелями интернета или телефона).

Конструкции телевизоров разных фирм, таких как Samsung (Самсунг), Sony (Сони), Philips (Филипс), могут несколько отличаться, поэтому следует воспользоваться инструкцией, или заказать детализацию сборки на официальном сайте компании.

Плохой контакт шлейфа матрицы

Есть вероятность того, что полоски на матрицы могут проявиться из-за нечеткого контакта шлейфа. Эта проблема проявляется в результате неправильной эксплуатации техники или плохой сборки. Эту причину можно определить только после диагностики контакта разъема шлейфа с самим шлейфом матрицы или используя специальные устройства.

Неисправный контакт может быть при условии окислением контактной группы, данную проблему исправить можно счистив лезвием. Определить его довольно просто, будет виден зеленоватый налет, если данная проблема будет большего масштаба, то справиться с ней будет труднее. после того как все вышеперечисленные действия сделаны проверьте мультиметром напряжение на контактной группе.

Диагностика

Справедливости ради отметим, что далеко не всегда появление полосок указывает на серьезную неисправность и не означает, что телевизор нужно как можно быстрее нести к профессиональному мастеру. Иногда они возникают по причине халатного отношения пользователя, это может быть связано с попаданием пыли в устройство или некорректно заданными настройками изображения. И ту и другую проблему можно решить самостоятельно.

Для этого следует зайти через меню в настройки телевизора. После этого выбрать опцию «Поддержка». В ней нажать на блок «Самодиагностика». Далее остается только запустить тестирование изображения.

Если причина, по которой на экране телевизора появились полосы, имеет программное происхождение, то следует выполнить перепрошивку системы, для этого выполняют ряд последовательных манипуляций:

• подключите TV-приемник через кабель или посредством Wi-Fi к интернету;
• в открывшихся настройках найдите блок «Поддержка»;
• выберите пункт «Обновление программного обеспечения».

После этого система автоматически запустит проверку на наличие корректных обновлений. Нужно обязательно подождать окончания его загрузки, как правило, время напрямую зависит от скорости интернет-соединения.

1 этап

Первым делом стоит осмотреть места спайки основной микросхемы с прочими элементами телевизионного аппарата — обнаружить кольцевые трещины можно с помощью обычной лупы.

Стоит сказать, что кольцевые трещины появляются не только в «ноунейм» девайсах, но и в устройствах от всемирно известных производителей. Неисправность может дать знать о себе спустя всего несколько месяцев эксплуатации TB. Решением проблемы является пропайка отошедших контактов шлейфа.

2 этап

Далее пользователь может проверить блок электропитания кадровой микросхемы. В большинстве моделей современных телевизоров данный элемент представляет собой отдельный комбинированный мини-трансформатор, но встречаются и такие девайсы, у которых энергия на микросхему подается напрямую с основного блока питания.

В любом случае электроэнергия перед попаданием на плату обрабатывается защитными резисторами, выход из строя которых может вызвать возникновение горизонтальных полос или полное отсутствие изображения на дисплее.

Распространёнными причинами поломки являются скачки напряжения и неаккуратная спайка контактов при производстве телевизионного устройства.

3 этап

Третий этап диагностики заключается в проверке расположенных на основной микросхеме конденсаторов-электролитов. Состояние конденсаторов можно определить по их внешнему виду — испорченные элементы деформируются и выглядят вздувшимися.

Особое внимание стоит уделить электролитам, задействованным в цепи питания кадровой микросхемы: данные конденсаторы обладают повышенной емкостью (до 2 000 мкФ) и берут на себя большую в сравнении с прочими элементами сети нагрузку. Для устранения неполадки потребуется просто заменить внешне неисправный электролит на новый — если пользователь сомневается в работоспособности конкретного конденсатора, то не лишним будет обновить целый блок данных элементов

4 этап

Последним этапом диагностики является осмотр кадровой микросхемы устройства — пользователю стоит обратить внимание на трещины защитного корпуса, а также проверить температуру, до которой нагревается плата во время работы телевизора. Запрещается пытаться заменить микросхему самостоятельно

Владелец ТВ может проверить соединительные кабели кадровых катушек, повреждение контактов которых также является причиной появления на части экрана горизонтальных полос

Запрещается пытаться заменить микросхему самостоятельно. Владелец ТВ может проверить соединительные кабели кадровых катушек, повреждение контактов которых также является причиной появления на части экрана горизонтальных полос.

Поломка матрицы

Одна из проблем появления полос на телевизоре LG — плохое соединение шлейфа матрицы. Причиной этого может стать надлом шлейфа или окисление контактов. Чтобы определить поломку, снимите заднюю крышку телевизора. Найдите шлейф матрицы и надавите на него. Если дефекты — горизонтальные или вертикальные полосы — пропали с дисплея, значит произошел надлом шлейфа. Исправить неполадку можно самостоятельно, но для этого потребуются навыки работы с техникой и платами. Первоочередная задача — поиск места поврежденных проводов. В этом может помочь лупа или другое увеличительное стекло.

Когда вы нашли область, где находятся поврежденные контакты шлейфа, понадобится специальный токопроводящий лак. Его нужно нанести на места с дефектами.

Альтернативный способ восстановление контактов — нагрев до определенной температуры. Помните, что перегрев проводов и контактов может усугубить данную неисправность.

Замену шлейфа можно выполнить самостоятельно. При этом, лучше доверить этот процесс профессионалам: работникам сервисных центров. Для замены шлейфа требуется специальное оборудование. Использование подручных инструментом может привести к повреждению контактов или усугублению поломки.

Если на экране телевизора LG появилась вертикальная полоса (или несколько полос), есть высокая вероятность, что причина дефекте — поломка матрицы. Полосы появляются из-за механических повреждений — ТВ упал с тумбы или во время транспортировки, — в корпус попала влага или произошло короткое замыкание.

В некоторых случаях, полосы проходят без внешнего воздействия. Через 2-3 недели после появления неисправности, они исчезают. Если вертикальные полосы не проходят больше двух месяцев — требуется замена матрицы.

Выполнить замену этого компонента телевизора сложно. Данный тип ремонта лучше всего доверить мастеру по ремонту бытовой техники или отдать ТВ в официальный сервисный центр.

Черные тонкие черные линии на экране — вертикальные и горизонтальные, — свидетельствуют о поломке дешифратора столбцов. Он находится на матрице дисплея. Со временем линии увеличиваются в размерах, поэтому лучше заранее позаботиться о починки детали.

Для большинства случаев, таких как повреждение шлейфа, аппаратные неисправности видеокарты или повреждение матрицы экрана придется обратиться за ремонтом оборудования или менять его, но иногда возможны варианты:

• В случае, если предполагается проблема с видеокартой, а у вас настольный компьютер, у которого есть отдельный выход интегрированного видео, и интегрированная видеокарта включена — попробуйте подключить монитор к этому выходу.
• Если предполагаются проблемы с подключением и речь, опять же, о ПК можно попробовать другие кабели, входы на мониторе и выходы на видеокарте.
• Ноутбук с разбитой матрицей или испорченным шлейфом обычно можно подключить к внешнему монитору или к телевизору (см. Как подключить ноутбук к телевизору).
• Если вы не уверены, в том, дело в мониторе компьютера или самом компьютере (его видеокарте), попробуйте подключить монитор к ноутбуку, другому компьютеру, игровой консоли и посмотреть, сохранится ли проблема.

Надеюсь, что-то из представленной информации поможет разобраться, в чем именно проблема в вашем случае и предпринять соответствующие действия для её решения.

ЧИТАТЬ ДАЛЕЕ: Выбираем дешевый и надежный принтер с непрерывной подачей чернил

А вдруг и это будет интересно:

Возможные виды полос

На экране TV появляются вертикальные и горизонтальные полосы. Иногда разные дефекты могут свидетельствовать об одной поломке

Поэтому так важно разобраться, какие полосы встречаются чаще всего и о чем именно они свидетельствуют

Телевизоры не застрахованы от преждевременного выхода из строя аппаратных модулей. Даже техника от таких брендов, как Samsung, Sony, LG периодически ломается.

Тип дефекта	Вероятная поломка
Тонкая вертикальная полоса на телевизоре	Появляется вследствие нарушений в работе матрицы
Несколько разноцветных вертикальных линий	Механическое повреждение матрицы или ее компонентов
Цветные полосы на экране телевизора разных цветов	Отсоединен или поврежден контактный шлейф матрицы
Горизонтальная белая полоса	Проблемы с кадровой разверткой
Черная полоса (горизонтальная или вертикальная)	Сбои в работе дешифратора

Узкая полоса, направленная вертикально, свидетельствует о наличии ошибок в работе матрицы. Причиной мог стать резкий скачок напряжения. Не спешите звонить в сервис-центр или разбирать ТВ. Не исключено, что сбой исчезнет через несколько дней. Выключите устройство из розетки, а потом включите заново.

Одна или несколько цветных линий появляются в результате поломки матрицы. Не затягивайте с ремонтом. Со временем количество полос будет только увеличиваться, они станут более широкими. Если повреждена не вся матрица, то ремонт возможен. Масштабные повреждения устраняются путем полной замены матрицы.

Рябь, искажения, разводы, цветные горизонтальные полоски на экране телевизора – все эти дефекты свидетельствуют о неисправной работе контактного шлейфа матрицы. Контакт ослаб. Если он и вовсе отсутствует, то картинка транслироваться не будет. Мастера устраняют сбой путем перепайки контактов или установки нового шлейфа.

Тонкая белая горизонтальная полоса на экране телевизора появляется из-за проблем с кадровой разверткой. Причиной появления неисправности становятся короткие замыкания, вызванные резкими перепадами напряжения. Контакты из-за чрезмерного напряжения плавятся, а на микросхеме появляются трещины. Специфика ремонта зависит от масштабов повреждений.

Черные полосы (горизонтальные и вертикальные) – самая сложная поломка, устранение которой потребует существенных денежных вложений. Преимущество этот дефект свидетельствует о неисправности дешифратора. Поэтому мастерам приходится полностью заменять матрицу. Если этого не сделать, то линии со временем станут более широкими.

Что делать, если попала влага

Ни для кого не секрет, что любая жидкость может нарушить функционирование электрического прибора. Поэтому появление линий на дисплее вполне может вызвать попадание на устройство влаги. Если такое произошло, то необходимо как можно быстрее просушить устройство.

Прежде всего, необходимо просушить внутреннюю систему устройства, поэтому необходимо открыть корпус телевизора. Сделать это можно следующим образом:

Отключить телевизор от питания электричеством и прочих источников сигнала.
Положить электроприбор таким образом, чтобы устройство оказалось задней панелью сверху. При этом следует обезопасить экран от возможных физических повреждений.
На торцевой части устройства нужно найти все саморезы, которые соединяют корпус устройства с внутренней системой телевизора

Стоит обратить внимание на то, что некоторые из них, скрыты под слоем пластика.
Аккуратно открутить шурупы, запоминая какой из них принадлежат к определённому отверстию, так как некоторые из саморезов могут отучаться размером.
После того как последний шуруп будет откручен не стоит сразу же открывать крышку. Для начала необходимо просмотреть, не соединены ли две части корпуса проводами, чтобы при открывании не вырвать их с корнем.
Если никаких препятствий не существует, то можно приступить к открытию крышки устройства, параллельно помогая себе отсоединять части корпуса дисконтной картой или острым ножом.

После того, как с корпусом телевизора будет покончено, пользователь должен приступить к сушке электрического прибора. Чаще всего гаджеты и прочие устройства, содержащие микросхему, сушат следующим образом:

• просушить при помощи ватных дисков или палочек;
• продуть все детали устройства при помощи фена или пылесоса без насадки на малой мощности;
• использовать спирт на ватном диске, для притягивания жидкости в платах телевизора.

Если пользователю удалось высушить прибор, до того как жидкость навредила внутренней системы ТВ, то линий на экране устройства можно избежать. В противном случае владельцу телевизора придётся заменять повреждённые внутренние детали электроприбора.

Причины неисправности

При трансляции на современный экран изображение проходит по трём каналам. Поступает зашифрованный сигнал, аппаратная часть его расшифровывает, затем видео отображается на мониторе или телевизоре. Если на экране телевизора появилась горизонтальная полоса, сначала проверьте наиболее вероятные причины:

Загрязнения в кабелях видеосигнала: мелкий мусор, пыль, влага.

Ошибка в настройках изображения (устраняется восстановлением параметров по умолчанию).

Если на экране появляются многочисленные вертикальные или горизонтальные полосы, изображение «замораживается» на одном кадре, меняется в пропорциях, периодически гаснет совсем, дефект проявляется на всех каналах и при любых настройках, необходимо осмотреть устройство на наличие глобальных повреждений:

Неисправность матрицы. Узкая горизонтальная полоса, не излучающая света, за несколько дней расширяется и занимает 1 – 10 % экрана.

Неполный контакт на шлейфе матрицы. При окислении контактов или заломе шлейф заменяют на новый.

Поломки программных компонентов и отдельных рабочих элементов.

Одна вертикальная полоса на мониторе – не причина для беспокойства: запчасти для популярных моделей можно недорого заказать в интернете. Сложнее владельцам крупногабаритных ЖК-телевизоров и устройств вида Smart TV.

Единственная полоска, указывающая на выход из строя пары запчастей, может обойтись в половину стоимости нового телевизора. Две-три аварийные ситуации, и расходы на ремонт превысят рыночную стоимость нового экрана.

Не забудьте проверить гарантийный срок экрана: он зависит от производителя и может достигать 2 лет для отдельных моделей. По гарантии ремонт бесплатный, но только до тех пор, пока вы (или сторонний сервис) не попытаетесь починить его самостоятельно. Адреса ближайших сервисных центров можно узнать на сайте производителя.

Белая полоса на экране: причины

Возникновение полос на экране тв-приёмника является одной из наиболее распространённых сложностей. Они располагаются как вертикально, так и горизонтально. Появление данного дефекта свидетельствует о возникновении неисправности комплектующих элементов телевизора.

• неправильная установка настроек изображения;
• нарушенное соединение кабелей;
• сбой в работе матрицы;
• дефект отдельных компонентов матрицы;
• нарушения в работе кадровой развёртки.

Первые две причины являются наиболее распространёнными дефектами при появлении белой полосы на экране. Некоторые из возможных нарушений можно решить в домашних условиях, не прибегая к помощи специалистов.

Повреждения матрицы и её комплектующих

Наверное, в списке самых сложных поломок в различных телевизорах, таких как LG, Samsung, Philips, так и в других, менее популярных моделях является замена матрицы или шлейфа. Иногда такой ремонт может обойтись пользователю более чем в половину стоимости самого ЖК экрана.

Шлейф матрицы – это один аппаратный соединительный блок, который установлен с помощью крепёжных элементов. Важным отличием является то, что саморезы или шурупы из него следует выкручивать в сторону, противоположную той, к которой мы привыкли (против часовой стрелки).

Есть такие модели, где фиксация соединительного шлейфа и сопутствующих проводков идёт на самой крышке

Тогда при разборке нужно их отсоединять осторожно и внимательно, чтобы не повредить

Иногда полосы на экране могут пройти так же неожиданно, как и появились. Но, к сожалению, так бывает не всегда. Так что в такой ситуации нужно обращаться в сервис. Поскольку провести замену или ремонт матрицы далеко не каждому под силу. Часто пользователи могут даже отказаться от ремонта в случае поломок такого рода. Особенно если эта процедура обойдётся в сумму, соизмеримую со стоимостью нового ТВ примерно на 70–80%. И подобную сумму мало кто захочет тратить на ремонт не совсем нового телевизора. Лучше приобрести более современную модель с гарантией.

Иногда из-за поломки матричного дешифратора также появляются полосы на экране. В такой ситуации следует немедленно обратиться в сервисный центр, чтобы починить ЖК экран, что будет значительно дешевле, чем если подождать ещё какое-то время.

Если на телевизор всё ещё действует гарантия, тогда не стоит даже пробовать чинить его самостоятельно, поскольку, обратившись в представительский центр, можно получить качественное обслуживание и необходимый ремонт бесплатно. А в худшем случае – даже замену ТВ на новую аналогичную модель. Если же гарантия больше не действует, тогда можно либо разобраться с поломкой самому, либо обратиться к специалистам.
