Параметры изделий
ГОСТ регламентирует только полиамидные дюбели общего назначения. Остальные виды крепежа изначально предлагались иностранными производителями, да и появились значительно позднее. Продукция такого рода проходит сертификацию.
Размерные параметры крепления весьма разнообразны и определяются его назначением. Более важным является диаметр, тогда как длина самого изделия может быть довольно условной: например, дюбель-бабочка складывается при монтаже, уменьшаясь почти в 3 раза.
- Распорные – выпускаются изделия с диаметром в 4, 5, 6, 7, 8, 10, 12, 14, 16, 20 мм, причем 4, 7 и 20 являются редкими. Длина в общем колеблется от 25 до 100 мм.
- Универсальные – размерный ряд их намного меньше, поскольку несущая способность тоже ниже. Чаще всего каталог изготовителя включает крепеж с диаметрами в 5, 6, 8, 10, 12, 14 мм. Как правило, при маркировке универсального крепежа указывают и диаметр, и длину.
- Рамные и фасадные – отличаются большой длиной, так как предназначены для сквозного монтажа. Диаметры следующие: 6, 8, 10, 14 мм. Длина при сечении в 6 мм изменяется от 35 до 75 мм, а при 10 мм – от 60 до 260 мм.
- Гвоздевые – имеют довольно скромный размерный ряд, так как не рассчитаны на высокие нагрузки. Диаметр изделия может быть равным 4, 5, 6, 8 мм, реже, но встречается крепеж в 10 мм. Длина разная: при диаметре в 6 мм – от 35 до 80 мм, при 10 мм – от 100 до 230 мм. Указываются не только размерные параметры, но и тип головки.
- Дюбель-бабочка имеет только одну характеристику – диаметр. Выбор очень невелик – 6, 7, 9 мм. Обязательно указывается толщина материала, в который можно его закрепить.
- Изделия для установки в гипсокартон – «ввертыши». Применяются и при монтаже к рыхлым материалам наподобие гипса. Размерный ряд таков: 3, 4, 5, 6, 8, 10 мм при довольно богатом выборе длины.
- Модели для пенобетона – закручиваемый и забивной вариант, имеют практически одинаковые размерные параметры. Диаметр варьируется от 4 до 16 мм, длина – от 20 до 80 мм. Причем длина здесь, как правило, соответствует диаметру.

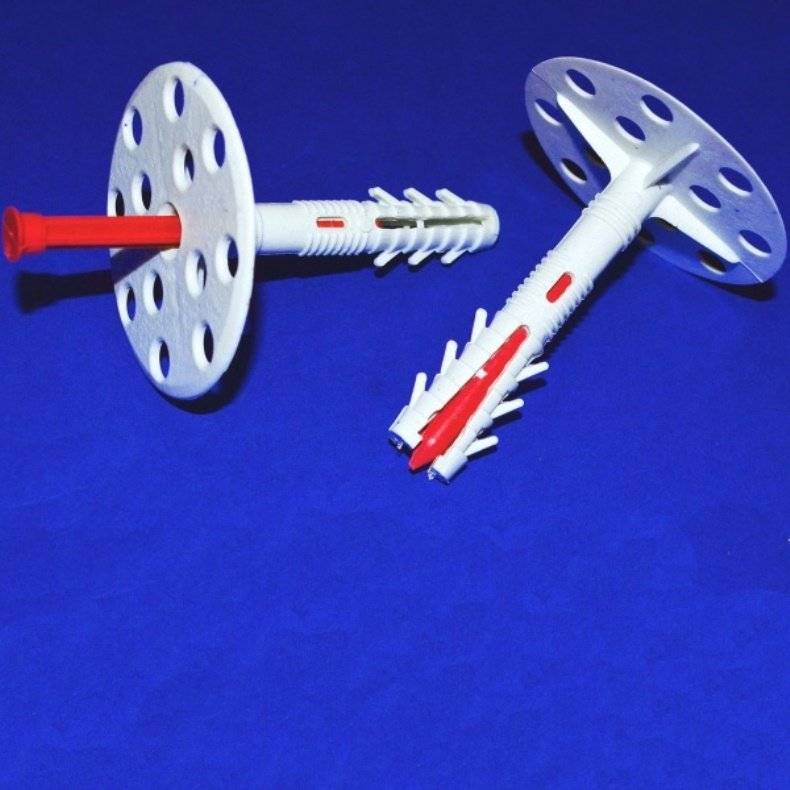

- Крепеж для теплоизоляции выпускается в 2 диаметрах – 8 и 10 мм, другие размеры встречаются крайне редко. Длина же может варьироваться от 40 до 400 мм. Большое значение имеет диаметр шляпки – от 45 до 90 мм, параметр обязательно указывается.
О том, что делать если пластмассовый дюбель не держится в гнезде, расскажет этот видеоролик:
Некоторые нюансы при работе
- Первый и очень важный – это соблюдение техники безопасности. Края изделия острые потому, очень легко порезаться. При монтаже на кирпичную стену, в целях экономии времени можно не размечать места для сверления. Я использую такой вариант крепления подвеса 60х27. Одной рукой прижимаем его к стене, другой перфоратором или дрелью сверлим отверстие, сквозь лепестки. Именно в таких случаях сверло (или бур, в случае с перфоратором) может намотать его на себя и оставить на ваших руках глубокие порезы (я предупреждаю об этом в целях вашей безопасности, так как сам длительное время занимался отделкой помещений ГКЛ).
- Подвес прямой Кнауф для гипсокартона встречается разной толщины и длины, поэтому прежде чем покупать, замерьте, на какое расстояние от несущей стены вам необходимо вывести обрешетку. Поверхность, которую вы планируете закрыть может оказаться очень неровной или же наоборот, вам потребуется сделать, к примеру, нишу в стене либо многоуровневый потолок.
Иногда приходится увеличивать его длину куском профиля. Делается это так: отрезается потолочный профиль необходимой длины, с двух сторон приворачиваем по подвесу. Один крепим на основную стену, второй выгибаем вперед, для будущей обрешетки. А вот если расстояние от обрешетки до стены минимальное (не больше 10 см.), то вполне подойдут самые тонкие и дешевые.
Дюбель-гвоздь: существующие виды
В таблице предлагаем вам несколько разновидностей этого метиза:
| Виды | Описание |
| Универсальный | Идеально сочетается с разными строительными материалами. Универсальность сводится к тому, что его можно использовать в листовых, пустотелых, полнотелый и других поверхностях. Надежность фиксации обеспечивается зубчатыми стопорными элементами. Их наличье исключает прокручивание гвоздя. Сфера применение очень широкая начиная от крепления бытовых предметов и заканчивая, монтажом строительных элементов. |
| Распорный | Дюбель отличается четырехсторонним распором. Благодаря этому обеспечивается равномерное распределение нагрузки на материал. эффективен при креплении в полнотелых и пустотелых поверхностях. При монтаже распорного дюбеля исключается повреждение поверхности кафеля, дерева, штукатурки и прочее. Достигается это благодаря особому строению шейки дюбеля. Как следствие эффективен при креплении сантехнического керамического оборудования. |
| Распорный S | На метизе отсутствует кромка. Благодаря этому его монтаж осуществляется непосредственно в слой штукатурного слоя. Также характеризуется быстрым монтажом. Однако не допускается их монтаж к краю поверхности. |
| Распорный M-S | Выполняет те же функции что и предыдущий крепеж. Однако, его особая геометрия позволяет применять изделия с метрической резьбой. |
| Нейлоновый | Имеет латунный конус. Используется в комбинации с винтами и болтами, имеющих метрическую резьбу. Этот крепеж справляется с высокой нагрузкой. Надежный и простой монтаж обеспечивается высоким расширением анкера. Как следствие на него не сказываются нечувствительные допуски стройматериалов. Эффективен при монтаже в природном камне, бетоне и других плотных поверхностях. |
| Латунный MS | Особая конструкция метиза исключает его прокручивание. Как следствие значительно возрастает качество монтажных работ. Можно использовать в сочетании с резьбовыми шпильками или метрическими винтами. Широко используется при креплении предметов на бетон, дерево и другим твердым поверхностям. |
| Металлический дюбель распорный FMD | Специально разработан для ДСП и саморезов по дереву. Внутренняя поверхность ребристая. Благодаря этому направление самореза всегда точное. |
| Для газобетона GB | Основная специализация – газобетон. Особенно эффективен при монтаже подвесных потолков, кровельных конструкций и прочее. Главная особенность в том, что они применяются для наружного и внутреннего крепления. Прочная посадка в мягком материале обеспечивается за счет внешних ребер, имеющих спиральную форму. |
| Турбодюбель FTP и FTP D | Применяется для крепления разных элементов в газобетоне. Имеет нейлоновый дюбель. Используется в комбинации с метрической резьбой и шурупами по дереву. Также имеется самонарезающаяся резьба. Существует разновидность этого метиза из металла. Используется для газобетона и метрических блоков. |
| Латунный дюбель (РАД) | Если поверхность полнотелая или тонкая, то используется данный вид крепления. Для его фиксации достаточно изготовить неглубокое отверстие. Возможен монтаж в комбинации с болтами метрической резьбой. |
Популярное: Самодельный трубогиб, как изготовить в домашних условиях
Как прочно забить дюбель в стену
Из этой статьи вы узнаете, как забить дюбель для долговечного и надежного крепления.
В этом деле, ключевую роль играет правильный подбор диаметра отверстия, так как пластмассовый элемент дюбеля должен плотно входить в стену. Выбор типа бура или сверла зависит от необходимого размера отверстия.
В связи с этим многие специалисты рекомендуют использовать сверло чуть меньшего размера. Это позволяет создать необходимую плотность при расклиновки дюбеля металлическим элементом.
Также не следует увлекаться глубиной отверстия для крепления. Так, как же забить дюбель с первого раза правильно? Наилучшим критерием при выборе глубины служит непосредственная длина пластмассового элемента дюбеля с возможным прибавлением 1-2 мм для полного вхождения шапки в стену. Если сделать отверстие слишком глубоким, то дюбель будет расшатываться, и не будет выдерживать ожидаемых нагрузок.
Во время бурения или сверления отверстия для крепежа необходимо поддерживать перпендикулярность перфоратора по отношению к стене. Это связано с тем, что сверление под другим углом приводит к непроизвольному расширению отверстия, а значит, снижает плотность посадки основы дюбеля.
Завершив сверление следует тщательно прочистить отверстие удалив образовавшуюся пыль, лучше использовать для этого пылесос. Продувать отверстие с помощью рта не рекомендуется, так как это менее эффективно и чревато загрязнением глаз и дыхательных путей.
Как забить дюбель в основу из разных материалов
При работе со стенами из мягких строительных материалов (таких как пеноблоки, ячеистый бетон) необходимо применять специальные крепежные элементы. Использование традиционных элементов дюбеля не эффективно, так как они расширяют основу и не позволяют дюбелю закрепиться в стене.
Существует вариант, при котором можно ограничиться и обычными элементами дюбеля при работе с мягкими стенами. С этой целью применяется раствор гипса, который необходимо залить в отверстие, перед тем как забивать в него дюбель. При таком варианте гипс заполнит пустоты и закрепит основу дюбеля в стене. Но это малоэффективный способ и прибегать к нему стоит лишь в случаи крайней необходимости.
Для стен из мягких материалов эффективнее использовать дюбеля с полным скручиванием в пластиковую часть. Такое крепление сохраняет высокую прочность и жестко фиксирует дюбель в стеновом материале. Как забить дюбель такой конструкции? Обычным способом: укрепляется пластмассовая основа, а затем вкручивается металлический элемент (в этот момент дюбель сворачивается в узел). Легко и надежно!

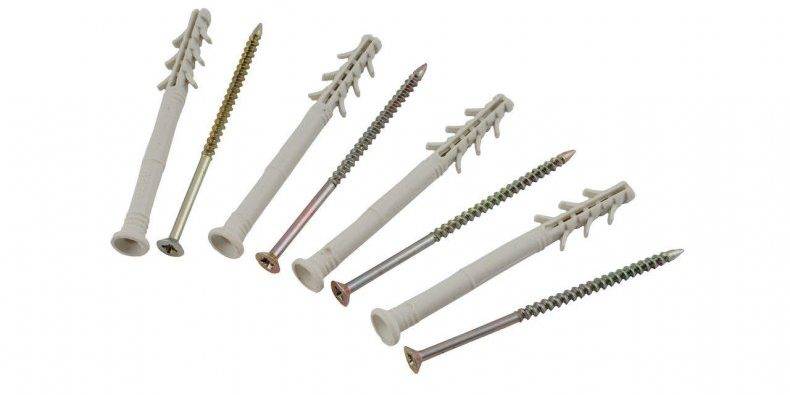

Размеры дюбель-гвоздей
Первая цифра при маркировке изделия – его диаметр, а вторая — длина. Параметры такого изделия могут варьироваться от пяти на двадцать три миллиметра и до десяти на сто шестьдесят миллиметров.
Нагрузка, которую может вынести дюбель-гвозди обязательно указывается. Самый распространенный размер – шесть на сорок миллиметров. Он идеально подходит для тонких деталей.
- Для реек идут размеры: шесть на шестьдесят и шесть на восемьдесят миллиметров.
- Чем длиннее дюбель, тем толще может быть деталь или тем дальше в стене будет зона распирания.
- Дюбеля начинают свой размерный ряд с пяти, шести, восьми и десяти миллиметров диаметра.
- Для монтажа нужно просверлить отверстие чуть больше длины самого гвоздя.
Вполне возможно, что это ослабленная стена и этот гвоздь не подойдет. Некоторые производители экономят и делают диаметр этих гвоздей пять с половиной миллиметров, а указывают все шесть.
При монтаже это может стать серьезной проблемой. Или придется искать бур на пять с половиной миллиметров или буром на пять пытаться расширить диаметр, что выливается в потерю времени и качество работы.
3 Виды дюбелей-гвоздей
В зависимости от материала изготовления распорной части, дюбели бывают пластиковыми и металлическими. Что касается формы и предназначения, то здесь классификация дюбелей значительно расширяется. Перечислим основные виды наиболее часто используемых крепежей:

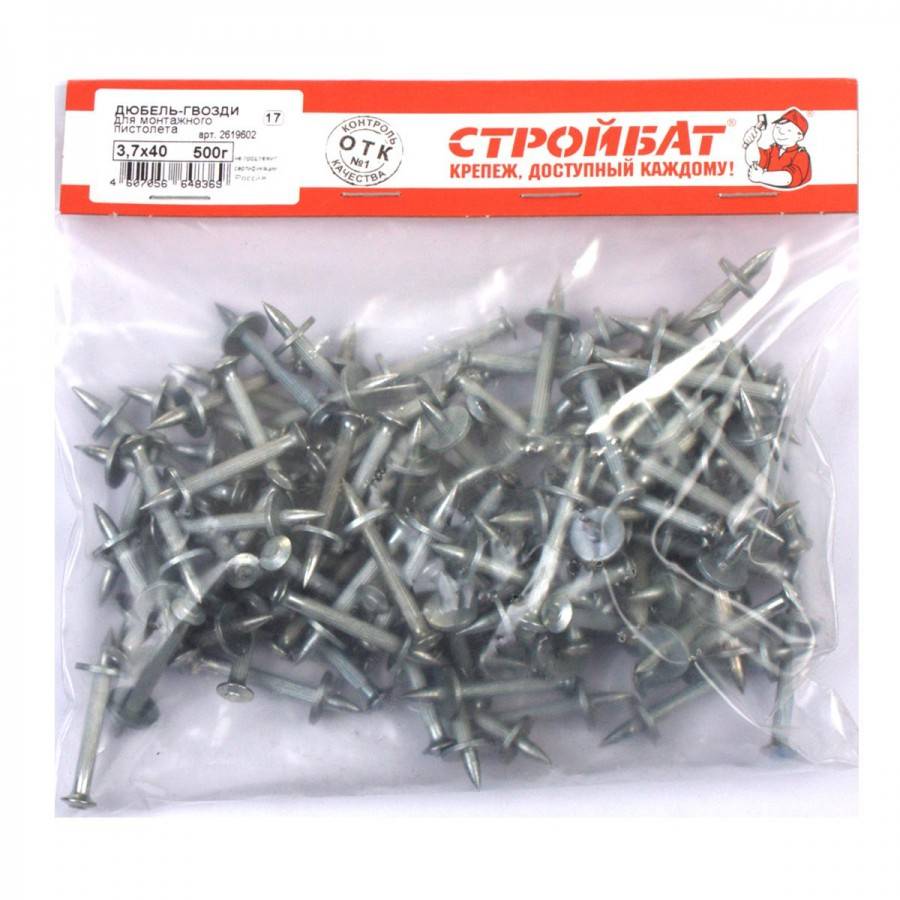

- Дюбели-гвозди для монтажного пистолета (рис. 4). Их особенность в том, что они не оборудованы пластиковой расширяющейся частью и держатся в стене только за счет своей резьбы.

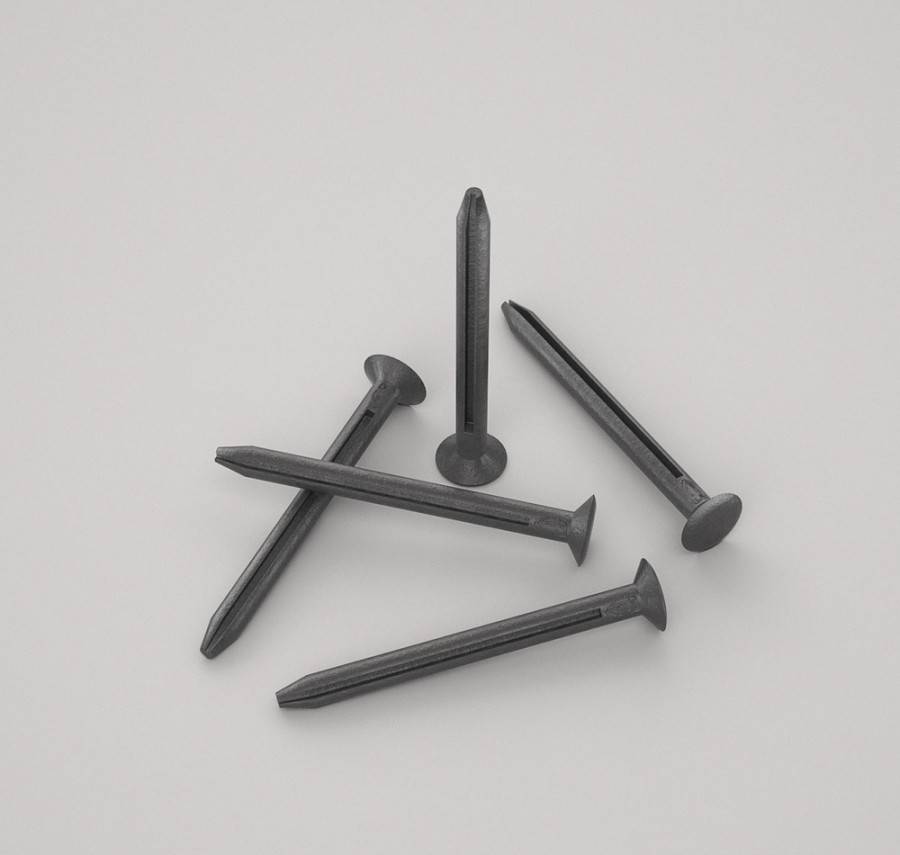

- Дюбель гвоздь металлический забиваемый (рис. 5). Когда разговор идет о дюбелях-гвоздях, чаще всего имеют в виду именно такой вид. Состоит из стального стержня с резьбой, покрытого цинком, и пластиковой части, которая расширяется при его забивании в стену. Позволяет быстро и надежно соединять конструкции из разных материалов.
- Дюбель для гипсокартона. Имеет широкую пластиковую часть (рис. 6), которая равномерно распределяет создаваемое металлическим стержнем давление. Такие крепежи для гипсокартона снижают риск разрушения этого хрупкого материала, одновременно обеспечивая надежное крепление. Некоторые варианты исполнения имеют зауженное острие, которое действует на гипсокартон в качестве сверла, позволяя обходиться без предварительной подготовки отверстий в поверхности материала.
- Дюбель-бабочка. Такие крепежи на конце пластиковой или металлической расширяющейся части имеют резьбу, проходя сквозь которую гвоздь заставляет всю конструкцию разложиться по принципу зонтика (фото 1). «Крылья» такой «бабочки» раскрываются на обратной стороне материала, обеспечивая очень устойчивое крепление. Чаще всего, используется для гипсокартона.
Крепеж дюбель-бабочка
Шляпка гвоздя может быть как прямой, так и шлицевой. В первом случае, работать с такими крепежами можно только молотком. Второй тип дает возможность использования других инструментов: шуруповерта или отвертки. Также такие гвозди можно демонтировать и заменить либо использовать повторно.
Типы изделий и их характерные особенности
Мы разберем основные варианты дюбелей, которые представлены в продаже и пользуются наибольшей популярностью. Вам нужно ознакомиться со всеми видами и выбрать тот, который лучше всего подойдет под ваш материал и ваши стены.
Дюбеля обеспечивают прочную фиксацию материала на поверхности
Пластиковые изделия
Этот тип изделий отлично подходит для легких материалов
Этот вариант отличается тем, что и сам дюбель, и гвоздь делаются из полиэтилена низкого давления (ПНД), нейлона или полипропилена. По качеству все варианты примерно сопоставимы, поэтому разбирать каждый тип отдельно нет смысла.
Рассмотрим их основные преимущества:
- Вес таких элементов минимален, поэтому их можно использовать везде, не обращая внимания на несущую нагрузку, которую может выдержать стена. Кроме того, благодаря небольшой массе изделия легко переносить;
- Отсутствие коррозии. Ни один из полимерных материалов не боится воздействия влаги. Это позволяет крепежу сохранять надежность на протяжении всего периода эксплуатации конструкции;
- Гвоздь обычно прикреплен к дюбелю, поэтому вы не потеряете крепеж. Это очень удобно при работе, ведь вы снимаете распорный элемент перед использованием, не нужно таскать отдельно дюбеля и гвозди;

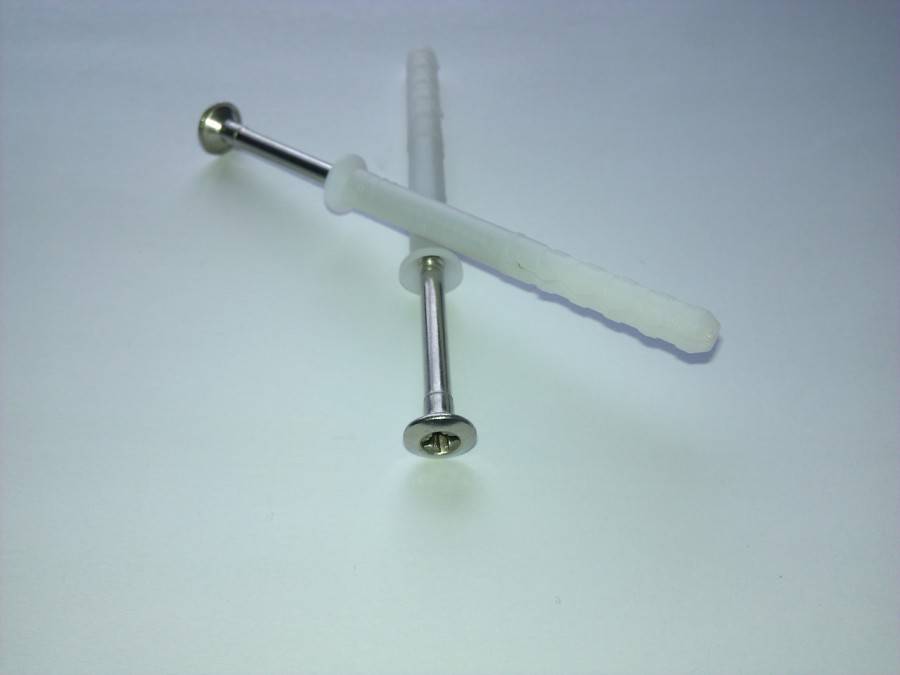

Так выглядит изделие, гвоздь всегда прикреплен к отверстию шляпки
- Пластик обладает небольшим коэффициентом теплопроводности. Благодаря этому в конструкции не образовываются дополнительные мостики холода;
- Длина крепежа может составлять от 70 до 200 мм, что позволяет подобрать оптимальный вариант под любой объект. Но хочу отметить, что использовать крепеж с пластиковым гвоздем длиной более 140 мм крайне нежелательно, так как элементы уже не обладают достаточной жесткостью;
Длина изделий варьируется в широких пределах
Главным преимуществом этой группы изделий является низкая цена. Стоимость зависит от длины и производителя и может составлять от 1,5 до 6 рублей за штуку.
Недостатки у этого варианта таковы:
Невысокая жесткость изделий, из-за чего при креплении можно повредить или сломать крепеж. Вставлять дюбель в отверстия нужно аккуратно, как и забивать гвоздь;
Забивать гвозди следует очень аккуратно
Использовать такие варианты можно для фиксации легких материалов: пенопласта, экструдированного пенополистирола и минваты с небольшой плотностью. Для тяжелых фасадных утеплителей этот вид изделий не подойдет.
Что такое дюбель-гвоздь
Дюбель-гвоздь – вид крепежа, предназначенный для крепления легких механизмов, предметов и элементов конструкции к основаниям из кирпича, бетона, камня и других материалов, включая ДСП и гипсокартон – главное, чтоб материал был более-менее плотным и не пустым внутри.
Конструкционно дюбель-гвоздь состоит из двух элементов – гвоздя и дюбеля. Дюбель представляет собой цилиндр из пластика либо металла, с распорными элементами по бокам. При введении внутрь гвоздя распорные элементы расправляются, и обеспечивают крепление элементов в основании.
Наружная часть, торчащая из основания, оснащается манжетой, препятствующей проваливанию гвоздя внутрь целиком.
Гвоздь, как правило, оснащен несимметричной резьбой, не препятствующей его вводу в дюбель и с другой стороны, не дающей вытянуть – его можно только выкрутить. На его головке выполнен шлиц для крестовой отвертки либо шуруповерта, хотя встречаются и экзотические шлицы, в виде звездочки, например.
Для производства дюбелей применяют пластик, тогда как гвозди выполняют из стали с оцинковкой либо из более мягких металлов.
4 Где используют дюбели-гвозди?
Данные крепежи используют для создания надежного соединения в местах, в которые тяжело добраться шуруповертом, или в случаях, когда такого инструмента нет под рукой. Вторая важная причина такого выбора – скорость монтажа, по которой такой гвоздь металлический значительно превосходит аналоги. Для установки этих гвоздей не нужно производить точную разметку для идеального совпадения с отверстием в материале. Гнездо под них сверлят напрямую сквозь прикрепляемый материал, после чего устанавливают дюбель в отверстие и забивают молотком. Такой гвоздь для плинтуса может в несколько раз ускорить работу, не изменяя при этом качества крепления.
Установка дюбеля в отверстие
Очень распространено использование крепежей для теплоизоляции внешних и внутренних стен дома. Особенности крепления с твердыми материалами (бетон, кирпичная кладка) позволяют применять дюбель гвозди монтажные для обшивки стен облицовочными материалами или гипсокартоном.
Дюбелями, предназначенными для работы с монтажным пистолетом, очень удобно крепить металлические конструкции к кирпичному, бетонному или деревянному основанию. Наглядный пример такой работы – крепление металлических козырьков над балконами и окнами.
Маркировка дюбелей
Маркировка дюбелей состоит из двух величин: диаметра изделия (или ширины) и его длины.
Распорные и универсальные дюбели представлены широкой линейкой размеров: на один размер диаметра приходится по три и более длины. Ходовыми считаются 6х30, 10х50 и 6х37 соответственно.
В одной из своих статей я уже писал про вес гвоздей, сегодня же речь пойдет про дюбель-гвоздь. Дюбель-гвоздь предназначен для быстрого монтажа в бетонных стенах, кирпичах и т.д. Изготавливается из высокопрочных сортов стали Ст. 50, 60, 70. Поверхность дюбеля покрывается антикоррозийным материалом – желтым цинком.
Достоинство такого монтажа является его быстрая установка, для этого нужно просверлить отверстие, вставить дюбель и забить его молотком.
Читать также: Норма расхода электродов на 1 стык трубы
Дюбель-гвоздь виды
Классификация по виду монтажа дюбель-гвоздей:
— Рис 1. Дюбель-гвоздь с ручным монтажом.
— дюбель-гвоздь с ручным монтажом. В свою очередь он делится на гвозди с резьбой и без резьбы. Одним из главных достоинств дюбель-гвоздя с резьбой – это возможность демонтажа его из бетона или кирпича с помощью отвертки и пазов в головке гвоздя.
— Рис. 2. Дюбель-гвоздь для строительно-монтажного пистолета.
— дюбель-гвоздь для строительно-монтажного пистолета. Работает совместно со строительно-монтажным пистолетом, который пристреливает необходимую деталь к основанию конструкции. Такой вид монтажа выдерживает большие нагрузки, чем ручной монтаж.
Материал, из которых изготавливают дюбеля, является пластмасс (полипропилен, полиэтилен, нейлон). Эти дюбеля могут выдерживать крепеж от 200 до 450 кг в бетоне и от 150 до 400 кг в кирпичной кладке. Также дюбеля изготавливают из стали и как гвозди имеют цинковое покрытие. Они применяются в тяжеловесных крепежах весом до 5 тонн.
Рис. 3. Дюбель-гвоздь с металлическим дюбелем.
Классификация по области применения дюбель-гвоздей:

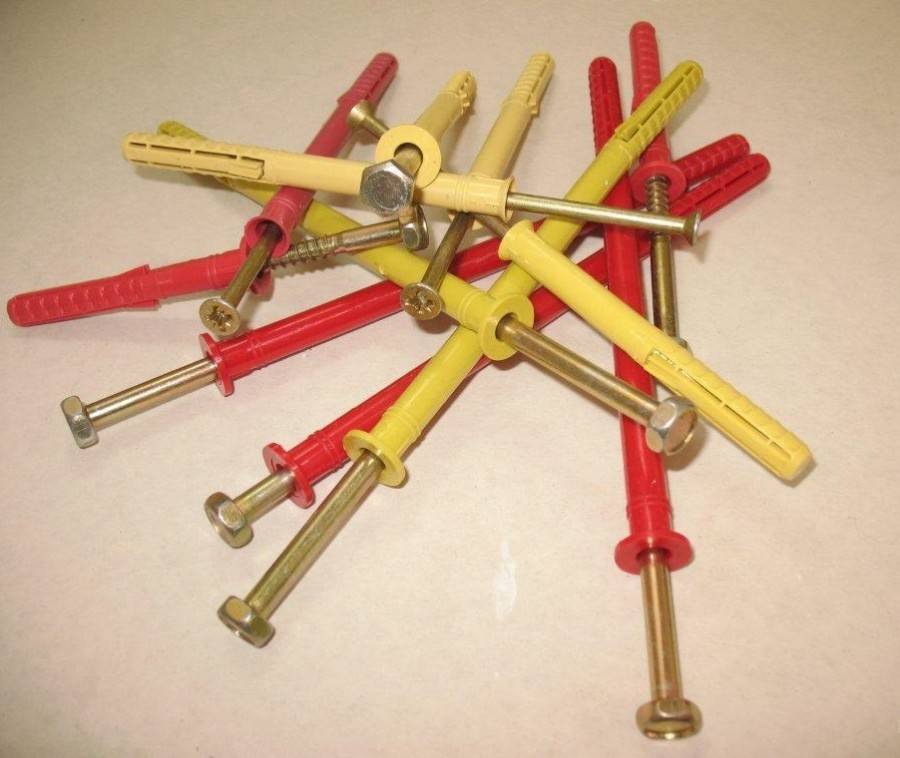

— Пластиковые – одни из самых часто встречаемых креплений в хозяйственной деятельности.
— Металлические – такие дюбеля предназначены для крепления различных деталей к цементу, гипсокартону.
— Распорные – такие дюбеля имеют значительную зону распора. Проворачивание их в материале не возможно, из-за специальной конструкции в виде блокировочных усиков.

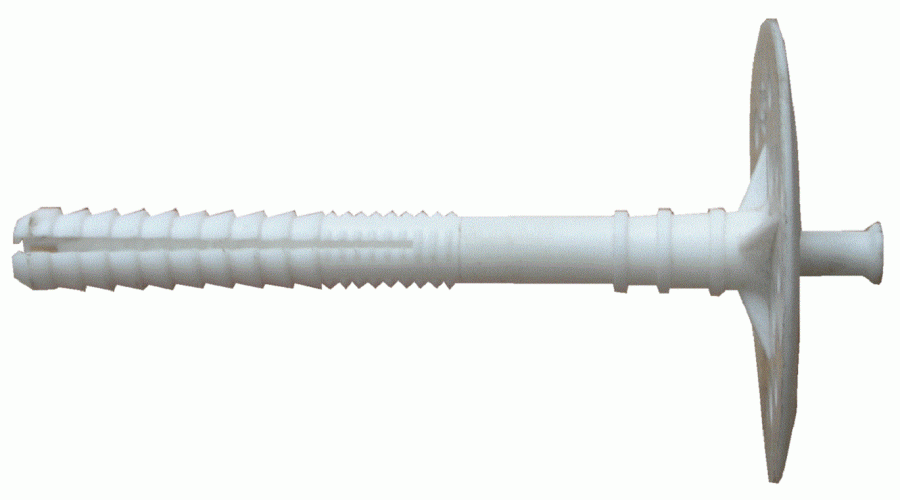

— Фасадные – применение таких дюбелей сводится к креплению термоизоляционных материалов к бетону, кирпичу и т.д. Они имеют в основании дюбеля зубчатые пластины.
Размеры и вес дюбель-гвоздя.
Таблица 1
Размеры и вес дюбель-гвоздей полипропиленовых с потайным бортиком.
| Обозначение, мм | 6х40 | 6х60 | 6х80 | 8х60 | 8х80 | 8х100 | 8х120 | 8х140 | 10х100 |
| Do, диаметр отверстия под дюбель, мм | 6,00 | 6,00 | 6,00 | 6,00 | 8,00 | 8,00 | 8,00 | 8,00 | 10,00 |
| L, длина дюбеля, мм | 40,00 | 60,00 | 80,00 | 60,00 | 80,00 | 100,00 | 120,00 | 140,00 | 100,00 |
| Ds, диаметр гвоздя, мм | 4,00 | 4,00 | 4,00 | 5,00 | 5,00 | 5,00 | 5,00 | 5,00 | 7,00 |
| Ls, длина гвоздя, мм | 42 | 62 | 82 | 62 | 82 | 102 | 122 | 142 | 102 |
| T, мин. глубина при сквозном монтаже, мм | 50 | 70 | 90 | 70 | 90 | 110 | 130 | 115 | 150 |
| H, мин. глубина анкеровки, мм | 30,00 | 30,00 | 30,00 | 40,00 | 40,00 | 40,00 | 40,00 | 40,00 | 50,00 |
| Da, макс. толщина прикрепляемого материала, мм | 10,00 | 30,00 | 50,00 | 20,00 | 40,00 | 60,00 | 80,00 | 100,00 | 50,00 |
| Мин. вырывающая сила, кН (бетон В25) | 1,60 | 1,60 | 1,60 | 2,40 | 2,40 | 2,40 | 2,40 | 3,40 | 2,40 |
| Мин. срезающая сила, кН (бетон В25) | 1,80 | 1,80 | 1,80 | 2,90 | 2,90 | 2,90 | 2,90 | 2,90 | 4,10 |
| Номинальный вес 1000 шт., кг | 3,30 | 4,89 | 7,28 | 8,50 | 11,02 | 13,78 | 16,53 | 19,30 | 15,32 |
Таблица 2
Размеры и вес дюбель-гвоздей полипропиленовых с полуцилиндрическим бортиком.
| Обозначение | Т мин. глубина при сквозном монтаже, мм | Н мин. глубина анкеровки, мм | Dа макс. толщинаприкрепляемогоматериала, мм | Мин. вырыв. сила, кН бетон В 25 | Мин. срезающ. сила, кН бетон В 25 | Вес 1000 штук, кг |
| 5х35 | 45,00 | 30,00 | 5,00 | 0,90 | 1,30 | 3,30 |
| 5х45 | 55,00 | 30,00 | 15,00 | 0,90 | 1,30 | 3,80 |
| 6х40 | 50,00 | 30,00 | 10,00 | 1,60 | 1,80 | 4,20 |
| 6х60 | 70,00 | 30,00 | 30,00 | 1,60 | 1,80 | 11,10 |
| 6х80 | 90,00 | 30,00 | 50,00 | 1,60 | 1,80 | 14,30 |
| 8х60 | 70,00 | 40,00 | 20,00 | 2,40 | 2,90 | 9,50 |
| 8х80 | 90,00 | 40,00 | 40,00 | 2,40 | 2,90 | 14,30 |
| 8х100 | 110,00 | 40,00 | 60,00 | 2,40 | 2,90 | 14,80 |
| 8х120 | 130,00 | 40,00 | 70,00 | 2,40 | 2,90 | 17,30 |
| 8х140 | 150,00 | 40,00 | 80,00 | 2,40 | 2,90 | — |
| 8х160 | 170,00 | 40,00 | 90,00 | 2,40 | 2,90 | — |
| 10х100 | 115,00 | 50,00 | 50,00 | 3,40 | 4,10 | — |
| 10х120 | 150,00 | 50,00 | 85,00 | 3,40 | 4,10 | — |
| 10х140 | 175,00 | 50,00 | 110,00 | 3,40 | 4,10 | — |
Таблица 3
Размеры и вес дюбель-гвоздей для строительно-монтажного пистолета.
Пластиковый и металлический виды
Сопоставим между собой особенности металлических и пластиковых дюбелей.
Пластиковая разновидность
Обладает полым цилиндрическим стержнем. В процессе забивания основы пластиковая часть постепенно расширяется. Верхняя его сторона зачастую снабжена манжеткой, за счет чего крепеж в высверленное отверстие не проваливается.
Манжетка имеет цилиндрическую или потайную форму. Чтобы создать дополнительную фиксацию, отдельные разновидности добавочно оснащают «усиками». Гвозди иногда бывают с резьбой, иногда без, на шляпке может находиться шлиц.
Металлическая разновидность
Металлический дюбель этой разновидности оснащается стержнем с гладкой поверхностью. Крепление целиком изготовлено из металла. В отверстии стены стальной корпус начинает расширяться в момент закручивания гвоздя или металлического стержня. Сам процесс монтажа простой, а вот для реализации его демонтажа потребуется усилия. Зато это обеспечивает весьма надежное крепление различных заготовок.
Выбора клиента не будет стеснен отсутствием подходящего метиза для крепления: в свободном доступе в магазинах имеется большое разнообразие дюбель гвоздей. Только прежде чем выбрать дюбель, рекомендуется принять к сведению структуру поверхности и вес крепящегося предмета.
Видов крепежа существует великое множество. По сути, для материала с той или иной степенью пористости и пустотелости необходимо применять свой вид крепежа. Дюбель-гвоздь – крепеж, рассчитанный на фиксацию в достаточно плотных полнотелых материалах.
О том, какие бывают дюбель-гвозди, каких размеров, какова их цена за штуку — все это вы узнаете из данной статьи.
Советы по выбору
Чтобы правильно подобрать дюбель-гвоздь, необходимо понимать, какую нагрузку предстоит выдерживать креплению, и для чего оно будет предназначаться. Чаще всего дюбельный крепеж используется для работы с бетонным материалом в виде плотного монолита. Рассмотрим рекомендации специалистов по подбору крепежа.
- Если потребуется вешать кухонные шкафы или иные предметы с довольно большим весом, то необходимо запастись креплением, длина которого будет как минимум 85 мм.
- При выполнении крепежа для плинтуса, для кабель-канала, для изоляции стен тем или иным материалом, а также для фиксации конструкций, расположенных горизонтально, длина дюбельного крепления выбирается от 30 мм, а его диаметр берут от 6 до 10 мм.
- Для монтажа подвесного потолка, а также для ПВХ-конструкций или монтажа приборов освещения – словом, для тех изделий, где нагрузка идет с нижней части конструкции, используются дюбельные крепления, у которых имеются распорные усики или насечки, нанесенные на рабочем корпусе.
- Если требуется подобрать дюбельный крепеж под уже готовое отверстие в материале, то следует помнить, что размер у диаметра отверстия и дюбельного крепежа должен быть равным. В случае когда диаметр отверстия будет больше, чем у дюбеля, качественного и надежного крепежа не получится, так как дюбель расшатается и выйдет со временем.
- В стенах из пенобетона дюбельное крепление может стать своеобразным смягчающим прокладочным материалом. В этом случае нужно, чтобы такой крепеж плотно был закреплен в материале, а нагрузка веса удерживаемой конструкции равномерно распределялась по всем крепежным узлам, то есть по остальным дюбелям.
Процесс крепления плинтуса к стене
Итак, инструменты и материалы приготовлены, давайте начинать!
Если у Вас есть стена, которая явно длиннее планки плинтуса, то с нее и можно начать. Например, будем идти от двери. Нужно понимать, что плинтус, имеющий длину 2,5 либо 3,0 метра нужно прикручивать к стене в нескольких местах. Например, плинтус длиной в 2,5 метра я прикручивал на 4 самореза. Соответственно, нам нужно плинтус просверлить в 4-х местах. Я бы рекомендовал отступить от краев планки плинтуса около 5 см и просверлить отверстия с каждой из сторон. Далее, чтобы места крепления смотрелись эстетично, лучше между крепящими саморезами выдерживать одинаковое расстояние. Т.е., берем рулетку, намечаем места сверления и сверлим. В итоге получим плинтус с симметрично просверленными отверстиями.
Итак, начинаем установку напольного плинтуса. Берем сверло, диаметром 4,0 по дереву и сверлим:
Далее приставляем наш плинтус к стене, причем приставляем его к краю дверного наличника. Берем перфоратор, устанавливаем победитовое сверло по бетону также диаметром 4,0 мм и через плинтус намечаем первое отверстие в бетоне:
Имеет смысл сразу просверлить в глубину стены примерно на длину самореза. Затем, чтобы плинтус не сместился в сторону от отверстия в бетоне прямо берем саморез и вставляем его через плинтус в отверстие в бетоне (пока без дюбеля, просто, чтобы зафиксировать плинтус. Переходим к следующему отверстию в плинтусе и снова через него делаем отверстие в бетоне сверлом диаметром 4,0 мм. Снова вставляем саморез и переходим к третьему, а затем к четвертому отверстию.
В итоге у нас намечены 4 отверстия в бетонной стене, через которые мы будем крепить плинтус. Теперь вынимаем саморезы, снимаем плинтус и в перфоратор устанавливаем победитовое сверло диаметром 6,0 мм.
Да!!! Чуть не забыл! Перед тем как сверлить бетонную стену, не забудьте поставить упор на перфоратор на длину самореза. В этом случае, при сверлении стены, глубина отверстия не превысит длины самореза. Итак, делаем 4 отверстия под дюбели:
Если Вы совсем не помните, как сверлить стену и делать крепление дюбелей, то загляните в .
Ну вот, отверстия готовы. Вставляем в отверстия наши дюбеля. Теперь вроде все сделано и можно установить плинтус. Но подождите! Мы забыли одну вещь. На плинтусе нужно сделать зенковку всех отверстий. Давайте этим займемся.
НЮАНС!
У нас дорогой плинтус со шпоном. При зенковке отверстий нужна очень твердая рука, которая будет рассверливать отверстия под шляпку самореза. В идеале для таких целей иметь сверлильный станок:). Но не у всех он есть, поэтому придется работать дрелью. Если рука дрогнет, то шпон вокруг отверстия сдерется неровно и можно испортить плинтус:
На рисунке Вы видите неудачный результат зенковки. Поэтому, если у Вас дорогой плинтус, настоятельно Вам рекомендую взять одну планку (все равно Вы покупаете плинтус с запасом) и потренироваться: порассверливать несколько раз с края плинтуса, поставить руку, может быть поменять сверло или поэкспериментировать с зенкером. После некоторых мучений Вы добьетесь результата, а вот тогда уже также аккуратно делайте отверстия на подготовленном плинтусе:
После того, как мы зазенковали все 4 отверстия на плинтусе — самое время прикрутить его к стене.
Берем шуруповерт, а если нет, то дрель, устанавливаем биту и прикручиваем плинтус:
Нюанс!
Не закручивайте саморез полностью шуруповертом или дрелью. Вы можете нечаянно упустить момент, когда нужно прекратить завинчивание, что приведет к излишнему утоплению самореза в плинтусе. А поскольку в месте зенковки шпон снят, то при глубоком утоплении самореза вокруг его шляпки будет видна белая древесина, находящаяся под шпоном. Поэтому, лучше основную часть закрутить шуруповертом или дрелью, а под конец докручивать вручную обычной отверткой.
Ну вот мы с Вами и прикрутили первую планку плинтуса. Если у Вас вдоль стены проходит кабель, то понятно, что его нужно прятать за плинтусом:
Особенности применения дюбель-гвоздей
Их используют далеко не с обычными шурупами, а с винтовым гвоздем. Само изделие состоит из гвоздя (обычно оцинкованного с конической резьбой, которая еще и заужена в сторону острия).
Различаются они в основном по форме головки:
- Потайная;
- Нейлоновые с потайной;
- С нейлоновым гвоздем;
- Рамные нейлоновые дюбели.
Дюбели поставляются в комплекте с гвоздем, шурупом. Это позволяет избежать частых ошибок с подбором распирающего крепежа. Использовать обыкновенный шуруп нельзя.
При закручивании дюбель будет проворачиваться в отверстие и форма осевого канала гвоздевого дюбеля не рассчитана на высокую резьбу обычного шурупа. Они способны выдерживать не слишком сильные нагрузки, но обладают важным преимуществом — скорость монтажа.
Типы манжет:
- Цилиндрическая;
- Грибовидная;
- Потайная.
Дает возможность монтировать крепеж ударами молотка специально подобранный гвоздь-шуруп. Его особенность выражается в том, что он при демонтаже просто выкручивается.
Дюбеля также различаются по монтажу:
- Без резьбы. В этом случае гвоздь забивается молотком без возможности выкрутить;
- С резьбой. Гвоздь вбивается или вкручивается и имеет возможность демонтажа.
Правила работы с ними:
- Убедитесь, что в материале с которым будет производиться работа, нет проводов и прочих коммуникаций;
- Диаметр отверстия должен четко соответствовать диаметру дюбеля;
- Глубина отверстия должна быть немного больше длины дюбеля;
- Остатки пыли следует убрать из отверстия;
- Рекомендуют не сильно стучать молотком. Это позволит аккуратно углубить дюбель в стену.
Анкер по бетону – механические средства крепления
Крепежный элемент механического типа принципиально отличается от анкера для бруса из древесины, представляющего собой стержень с винтовой накаткой. Механический анкерный фиксатор – это сборный элемент, диаметр которого увеличивается по мере завинчивания. Это обеспечивает надежную фиксацию в поверхности.
Технические характеристики изменяются в зависимости от основных размеров – диаметра и длины
Анкерный крепеж, имея ряд конструктивных отличий, делится на следующие типы:
- Забивной. Состоит из болта (шпильки) и втулки со специальными вырезами, имеющей конусность и внутреннюю резьбу. С помощью специального бойка, предварительно вставленная в отверстия втулка увеличивается в диаметре, обеспечивая надежное крепление при завинчивании болта или шпильки. Используется крепеж, изготовленный из стали, латуни или полимерных материалов. Особенности конструкции не позволяют использовать эти анкера для газобетона, имеющего пористую структуру.
- Клиновой. Производится в виде стального стержня со втулкой, которая расклинивается при вкручивании. После забивки клинового крепежа требуется произвести завинчивание гайки. В результате увеличения диаметра втулки производится фиксация стержня. Для установки клинового варианта не требуется предварительная прочистка просверленного отверстия. Конструкция клинового фиксатора позволяет осуществлять крепления массивных изделий, воспринимающих значительную нагрузку элементов.
- Распорный. Принцип фиксации реализуется за счет взаимодействия специального клина, разжимающего распорную втулку при завинчивании болта. Увеличенная длина втулки, соответствующая размерам стержня, позволяет обеспечить высокую эффективность фиксации, воспринимая значительные нагрузки. Такие крепежные элементы широко используются для бетона и кирпичной кладки. По газобетону, имеющему пористую структуру, распорный вариант применять можно, но прочность будет ниже по сравнению с кирпичом.
