Выбор и замена дисков для болгарки

Как правильно поменять диск на болгарке

Поскольку круги для болгарки являются расходным материалом, то рано или поздно их приходится менять. Крепятся они на шпинделе УШМ при помощи прижимного фланца (гайки) с резьбой М14. Чтобы его открутить, в комплектации к болгарке должен идти специальный рожковый ключ, имеющий штыри с одной стороны.

Итак, чтобы заменить инструмент на болгарке, выполните следующие действия.

1. Обесточьте аппарат, выдернув вилку из розетки.
2. Зафиксируйте шпиндель УШМ с помощью кнопки, расположенной на передней части корпуса. При нажатии кнопки стопор входит в отверстие диска, установленного в редукторе, чем и фиксирует шпиндель в неподвижном положении.
3. Вставьте штыри ключа в отверстия на прижимном фланце.

4. Удерживая фиксатор одной рукой, другой рукой проверните ключ влево (против часовой стрелки), пока гайка не сорвется с места. Далее ее можно открутить без ключа и снять с вала.

   В данном случае шпиндель УШМ вращается по часовой стрелке. Но в какую сторону откручивать гайку, если у вашего аппарата вращение вала происходит против часовой стрелки? Запомните: прижимной фланец всегда следует откручивать в прямо противоположном вращению вала направлении.

5. Теперь можно сменить инструмент, предварительно сняв старый.

   Если вы заметили, что внутри кожуха скопилась грязь, то следует снять нижний фланец и с помощью стальной щетки удалить загрязнения со всех поверхностей.

6. Далее, следует установить нижний фланец на место. Поставить его нужно правильно, обязательно совместив проточки на шпинделе и фланце.
7. Положите сверху нижнего фланца прокладку. Ставить ее не обязательно, но желательно, поскольку она обеспечит легкое откручивание прижимной гайки в дальнейшем, если потребуется поменять инструмент.
8. Установите новый инструмент. Иногда владельцы УШМ задаются вопросом: какой стороной ставить круг? Ответ прост: диск ставится стороной с нанесенной маркировкой наружу.

9. Положите на абразивный круг прокладку. Если к вашей болгарке в комплекте не шли прокладки, то их можно приобрести в специализированном магазине, либо самостоятельно вырезать из тонкой жести или картона.

10. От руки накрутите фланец на вал. Закручивать гайку следует до тех пор, пока вы не сможете больше проворачивать ее без ключа. После этого, зажав стопор, затяните данную гайку уже с помощью ключа, но не более, чем на четверть оборота, иначе диск начнет деформироваться.

После проведения вышеописанных действий замена инструмента считается завешенной.

Маркировка кругов

Чтобы правильно подобрать отрезной диск по металлу, важно верно прочитать его маркировку

1. В обязательном порядке указывается изготовитель или брэнд.
2. В стандарте должны стоять три размера: наружный диаметр (D) х толщина круга (Т) х диаметр посадочного отверстия (H). На практике часто указывается только два размера — наружный и посадочный диаметры.
3. Материал, по которому предназначен работать диск, обозначается надписью («metal» — для резки металла, «concrete» — для резки камня и бетона) и дополнительно цветом (металл, как правило — синий, зелёный — бетон). Обычно конкретизируют вид металла надписью или изображением:
4. Steel — для сталей,
5. Inox — для нержавейки,
6. Castiron — для литья и чугуна,
7. Aluminium — для алюминия и цветных металлов.
8. Тип круга: 41 — плоский, 42 — с утопленным центром.
9. По материалу связки диски делятся на вулканитовые и бакелитовые, причём бакелитовые круги могут быть без упрочняющих элементов и армированными двумя слоями стеклосетки. Для резки металла применяются только армированные диски, обозначаются они буквами БУ (бакелит усиленный) или латинскими BF .

Важно! Алмазные диски для резки металла не применяются

1. По материалу абразивных зёрен отрезные круги изготавливаются из электрокорундовых (А) или карбид-кремниевых (С) материалов с зернистостью от 5 до 125 (F 220 — F 16). Для резки металла применяются диски из электрокорунда.
2. Твёрдость обозначается латинскими буквами и пишется после размера зерна. Для отрезных кругов используются буквы от “M” до “T”, чем дальше от начала алфавита буква, тем он тверже. Тот же физический смысл, что и твёрдость, имеет звуковой индекс.
3. Предельная рабочая скорость — это скорость, при которой возможно использование отрезного круга. Согласна стандарта, для изделий на вулканитовой связке она равна 50, 63, 80 м/сек; армированных на бакелитовой связке — 80, 100 м/сек.
4. Срок годности для отрезных дисков на бакелитовой связке — шесть месяцев, а на вулканитовой — 12 месяцев с момента изготовления, поэтому не стоит закупать их впрок. На этикетке указывается именно срок (год и месяц), до которого круг годен. Опасность использования инструмента с истекшим сроком годности в том, что он может просто разлететься на куски во время работы.

Пример расшифровки обозначения

• 41 180×2,5×22,23 14A63H38 БУ 80 м/с 2 кл ГОСТ 21963-82
• 41 — отрезной плоский;
• 180х2,5х22,23 — внешний диаметр 180 мм, толщина 2,5 мм, внутренний диаметр 22,23 мм;
• 14А — нормальный электрокорунд (применяется для изготовления дисков по металлу);
• 63 H — зернистость 63 (средняя);
• 38 — звуковой индекс, соответствующий средней твёрдости;
• БУ — бакелитовый армированный (усиленный);
• 80 м/с — предельная рабочая скорость 80 метров в секунду;
• 2 кл — второго класса неуравновешенности;
• ГОСТ 21963-82 — стандарт, согласно которому изготовлен диск.

Размер диска болгарки – основной параметр выбора

Размер диска, который можно установить в конкретное устройство, определяет круг работ, которое оно способно выполнить.

Болгарка с диском 115 мм

Этот минимально возможный размер подойдет лишь для выполнения мелких операций, состоящих в основном в шлифовке. Однако небольшой размер вполне логично выливается в небольшую массу и незначительную потребляемую мощность.

Болгарка с диском 125 мм

Болгарки именно с этим размером диска являются самыми ходовыми у домашних мастеров. Объяснение же этому состоит в следующем:

• они невелики по размерам и нетяжелы, благодаря чему очень удобны в работе;
• их мощность вполне достаточна для домашних нужд;
• у них вполне приемлемая цена;
• для таких болгарок в торговле имеется самый большой выбор дисков.

Такими болгарками можно и шлифовать, и резать, но не слишком объемные предметы.

Болгарка с диском 150 мм

В быту такие болгарки не очень популярны, но они представляют собой идеальный вариант для тех, кто не может определиться с выбором – 180 или 125мм. Подобные болгарки достаточно удобны при резке и шлифовке.

Болгарка с диском 180 мм

С помощью такого инструмента можно резать довольно крупные предметы, благодаря чему эти модели удобны при строительных работах. Однако размеры делают их неподходящими для выполнения мелких операций.

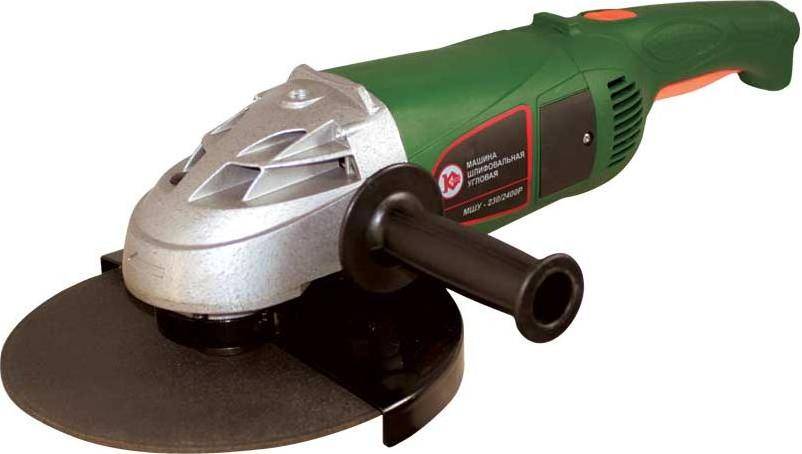

Болгарки с диском 230 мм

Это максимально возможный размер круга, который очень эффективен при резке крупных предметов. Однако вес и габариты неудобны для выполнения мелких работ и операций, связанных со шлифовкой.

Какой выход из проблемы предлагается специалистами и любителями + (Видео)

• Устанавливать под гайку прокладку из газеты;
• Установить под гайку прокладку из пластиковой бутылки;
• Заменить гайку гайкой другой конструкции.

Что собой представляет прокладка из газеты. Это бумажная шайба по размерам гайки. Она надевается на установленный диск, а сверху накручивается гайка. Эта бумажка была точкой преткновения, потому что инспекция по технике безопасности всегда вещала о вредности такого решения.

Таким же образом относятся представители органов техники безопасности и к установке прокладок из любых других материалов:

• Картона;
• Паронита;
• Прокладки из различных пластиков;
• Прокладок из резины различной толщины.

Но есть решение, которое не противоречит и требованиям техники безопасности, и позволяет нормально устанавливать и снимать диск. Это специальная гайка, которая состоит из двух элементов – гайки и прижимной шайбы. Применение такой гайки не требует никаких подкладок, потому что с ней диск не заклинивает.

Если нет под рукой специального ключа, то умельцы предлагают обойтись без ключа. Это не значит, что можно обойтись совсем без ключа, а воспользоваться «газовым ключом» или другим приспособлением. Для этого надо зажать фиксатор, зажать гайку газовым ключом и открутить ее. Так можно заменить заклинивший диск, но это очень неудобная операция для одного человека.

Есть и предложения зажать диск рукой и так открутить. Может быть, но вряд ли так удастся менять поломанные диски. Лучше пользоваться ключами, которые предназначены для снятия и установки дисков.

Некоторые зарубежные фирмы производители электроинструмента, такие как Bosh, выпускают болгарки с легкосъемными гайками. Они надежно фиксируют диск на валу инструмента, легко и быстро снимаются для замены диска.

Специфика эксплуатации болгарки

Инструмент отличается повышенной функциональностью. Его можно использовать для зачистки поверхностей. Для этого необходимо оснастить болгарку специальными стальными прутками и лепестками наждачной бумаги – такой круг будет выполнять роль очистителя.

Как еще можно применять болгарку:

• для шлифовки – на инструмент навинчивается концентрическая насадка с липучкой. На последнюю крепится абразив. Непосредственно перед началом работ проверяется работоспособность соединения;
• для шлифовки абразивными кругами – последний компонент необходимо использовать крайне аккуратно. Из-за чрезмерного воздействия абразив может сломаться.

Установив специальные отрезные диски, болгарку можно будет использовать и для штробления бетона. За счет своей многофункциональности инструмент пользуется широкой востребованностью при осуществлении любого фронта работ.

Габариты УШМ: маленькие, средние и большие, оптимальный вариант для дома и не только

Основной характеристикой, по которой определяется размер болгарки – это диаметр диска, создающий определенную толщину и глубину разреза.

Угловая шлифмашина Энкор УШМ-1800/180ЭМ 50166. Фото ВсеИнструменты.ру

Режущие круги подразделяются на несколько групп:

Диаметр 115 и 125 мм. Данные типы предназначены для:

• разрезания стали, бетона, асбеста, керамической плитки и некоторых металлов;
• зачистки поверхности от ржавчины, окисления, старой краски на металле или дереве;
• штробления электропроводов, затирка швов керамической плитки;
• заточки колюще-режущего инструмента;
• шлифовки и полировки поверхностей.

Диаметр 150 и 180 мм. УШМ данных типов предназначены для:

• очищения деталей от ржавчины и краски;
• зачистки сварочных швов;
• разрезания круглого и листового металла;
• резки бетона;
• шлифования и полировки поверхностей.

Диаметр 210 и 230 мм. Такие модели легко справляются с самыми тяжелыми задачами и подойдет для любой работы в крупных масштабах.

Внешний и посадочный, максимальный и минимальный диаметр дисков

Для правильного выбора УШМ сначала следует изучить разнообразные типы дисков и насадок. Для каждого вида работы – свой тип. Оборудование же подбирается по требуемому размеру и выполняемой функции.

Выбирать диск следует по правилам: размер его внешней насадки не должен быть больше допустимого значения для данной модели. Он должен четко соответствовать параметрам болгарки.

Диски для шлифмашин имеют фиксированные размеры: 115, 125, 150, 180 и 230 миллиметра.

Важно! Еще одним важным параметром, помимо диаметра, является толщина диска, которая колеблется обычно от 1 до 1,5 мм и больше.

Посадочный диаметр – это размер стержня, на который устанавливается диск. У современных приборов посадочный диаметр равен 22,2 мм.

Бренды и типы угловых шлифмашин

УШМ Bosch GWS 22-230 H. Фото 220Вольт

При выборе болгарки пользователь в первую очередь обращает внимание на бренд производителя. Самыми популярными производителями являются: Makita, Интерскол, Bosch и Лепсе

Пользователи УШМ разделили их на условные типы (в зависимости от выполняемых работ):

• для резки (бетона, стали, камней и других металлов);
• для шлифовки;
• для полировки;
• для штробления;
• для зачистки деталей;
• для заточки инструментов.

Для каждого из видов работ существует свой вид болгарки и подходящие диски.

Макита: 230 и прочие

Бренд Макита является одним из лидеров по производству инструментов. Модельный ряд шлифмашин Макита представлен в 5 наиболее востребованных диаметрах: 115, 125, 150, 180 и 230 мм.

Интерскол: 230, 180 и другие

Болгарка Интерскол 125/700. Фото 220Вольт

Компания Интерскол специализируется на создании бытовых УШМ, но некоторые их модели используются и в производстве. Главный девиз бренда – качество = цена. Модельный ряд шлифмашин Интерскол состоит из 6 приборов:

• УШМ-150/1300;
• УШМ-230/2300М;
• УШМ-125/900;
• УШМ-230/2600М;
• УШМ-180/1800М;
• УШМ-125/1100Э.

Болгарка Интерскол — лучший вариант для тех, кто хочет мощный и функциональный инструмент за небольшую сумму.

125

Болгарки, с размером дисков 125 мм., являются самым популярным типом среди всех моделей. Большей популярностью этот вид пользуется в домашнем использовании. Глубина пропила, на которую способен этот диск – 35 мм.

Угловая шлифмашина AEG WS8-125S 4935451296. Фото ВсеИнструменты.ру

Популярные производители и дороговизна дисков

Bosch

Немецкая компания, лидер в производстве электроинструмента и сопутствующих материалов. Большое разнообразие насадок для болгарок: алмазные и абразивные отрезные круги по камню, металлу и дереву. Продукция компании отвечает ISO.

Характеристики кругов Bosch на лицевой части диска

FIT

Канадский производитель инструмента профессионального и бытового пользования. Ассортимент представлен широким выбором отрезных дисков по металлу и камню.

Dremel

Американская компания. Производит высококачественные электроинструменты. Также в ассортименте широкий выбор насадок для болгарок:

• отрезные круги по металлу, дереву и пластмассе;
• с алмазным покрытием по бетону, мрамору, керамике и фарфору.

Husqvarna

Швейцарская компания, известная своей высокой производительностью и уровнем прочности изделий. В ассортименте широкий выбор отрезных алмазных и абразивных дисков. Отрицательным моментом является высокая цена.

MESSER

Корейский производитель. Богатый ассортимент насадок для болгарок:

• твердосплавные круги по высокоуглеродистой стали;
• сегментированные алмазные по бетону и асфальту;
• диски для резки керамических изделий, керамогранита и мрамора.

Zubr

Российская компания. Производит электроинструмент и режущее оборудование. Широкий выбор универсальных насадок для болгарки.

Hitachi Power Tools, Luga Abrasiv Extra

. Прекрасное соотношение цена – качество. В ассортименте можно найти бюджетные варианты, что не влияет на качество продукции.

Принцип работы отрезного алмазного диска

Большинство алмазных дисков используются на угловых шлифовальных машинах с частотой оборотов до 12000 об/мин. Максимальное количество оборотов, которое могут выдержать лучшие круги составляет 13900 об/мин, но инструментов, способных их развить при резке не слишком много.

С обрабатываемой  поверхностью контактирует только сам алмаз — он выступает над поверхностью обода и при вращении истирает материал в мелкую пыль. Многослойная структура режущей кромки обеспечивает постоянную готовность диска к работе — истиравшиеся или вылетевшие из гнезда алмазы заменяются другими, которые находятся в более низком слое обода.

Избыток тепла отводится по корпусу диска, но, все же, он нагревается до достаточно высоких температур, что требует соблюдения определенных правил техники безопасности при сухой резке.

Долговечность круга и эффективность его применения зависят от размеров алмазов. Крупные обеспечивают эффективность работы, но быстро изнашиваются, мелкие режут очень точно, но медленнее, срок их службы на 25 – 30% дольше, чем у инструмента с крупными фракциями кристаллов.

Разновидности отрезных дисков

Как было сказано выше, такие диски выпускаются разного размера и формы. Плоские предназначены для пиления в легкодоступных местах. Диски, выполненные в виде чаши, позволяют сделать рез в один уровень с поверхностью.

Толщина диска влияет на качество реза: чем диск тоньше, тем рез получается аккуратнее, но твёрдую поверхность, например, чугунные рельсы, таким диском пилить нецелесообразно. Поэтому для таких случаев используют диск с толстым основанием, более трёх миллиметров.

Круги по металлу

Технология изготовления обрезных дисков происходит в несколько этапов. Первоначально смола смешивается с основным веществом, благодаря которому и происходит резка. В качестве такого вещества обычно выступает электрокорунд, кобальт, алмаз. Далее в состав добавляют специальные добавки, а край диска армируется стекловолоконной сеткой. Всё это заливается в форму, а по центру располагают кольцо из оцинкованной стали. Следующим этапом является помещение изделия в печь под большим давлением на срок около суток, где и происходит его затвердевание. Такого рода диски применяют для реза металлических изделий.

Отрезные круги для пилы или болгарки по металлу имеют стандартные размеры и рассчитаны на определённый вид инструмента:

• для применения в бытовых условиях используют отрезные диски для болгарки 125 и 115 мм;
• отрезные круги с размерами 150 и 180 мм применяются для полупрофессионального типа;
• для очень мощных профессиональных болгарок используют 230 мм.

Внутреннее кольцо имеет размер 22,2 мм. Толщина кругов варьируется от 0,8 до 3 мм. Это значение напрямую связано с диаметром. В зависимости от толщины и вида металла подбирается толщина круга. Например, для резки тонкой стали или алюминия используют размер до 1,5 мм. Для плотных металлических изделий или арматуры следует уже применить размер, превышающий 2,6 мм.

По бетону и плитке

Такой диск может быть выполнен таким же способом, как и для металла или целиком быть изготовленным из стали. Особенностью является нанесение на режущую кромку диска алмазной крошки с помощью напыления. Обычно величина абразива составляет от 0,2 до 0,8 мм. Различают такие диски по способу применения: для сухой или влажной резки.

Диски первого типа обычно разделяются по периметру на полоски, к концам которых методом сварки привариваются алмазные зубья. Такого вида конструкция устойчива к перегреву, но всё же более трёх минут применять такой диск не рекомендуется. Основное применение — это резка бетонного и каменистого материала.

Второй тип диска имеет сплошной вид. Перед началом работы его необходимо смачивать. При изготовлении режущей кромки в состав добавляют кобальт и бронзу. С первой добавкой режут гипсокартон, кафельную плитку, а с добавкой второго типа — кварц и гранит.

Различают круги не только по нанесённой маркировке, но и по цвету. Например:

• синий цвет — для мрамора или бетона;
• серый цвет — для керамических изделий;
• зеленый — применяют при резке гранита;
• жёлтый цвет — для гипса и керамики;
• оранжевый — кирпич и штукатурка.

Диски для работ по дереву

Диски для УШМ по дереву считаются самыми опасными. Работа без установленной защиты с этими кругами строго запрещена.

Они выполняются в виде круга со специального вида зубцами. Часто эксплуатируют пильные круги по дереву от циркулярных пил, хотя это небезопасно. Опасность таится в том, что такие пилы имеют большое количество зубьев и рассчитаны на маленькие обороты, что приводит к быстрому перегреву. Когда такая пила попадает на твёрдое препятствие удержать её в руках при этом становится очень непросто. Поэтому при работе лучше выбирать круги со специально выполненными мелкими зубцами с острой кромкой. Используемую кромку покрывают карбидом вольфрама.

Универсальным считается круг с чередующимися скошенными зубьями. В то время как для пород из мягкой древесины или хвои применяют прямой зуб. Трапециевидным зубом уже пилят материал средней плотности.

Если болгарку закрепить на специальной станине, то её можно использовать как простейший фрезерный станок. В таком случае лучше всего использовать УШМ с возможностью регулирования оборотов, это позволит устанавливать нужную скорость вращения фрезы во время обработки разных материалов.

Обеспечение безопасной работы

К каждому электронному инструменту в комплекте идет аннотация по неопасной работе. Но следует держать в голове главные правила:

• поменять круг необходимо только после того, как инструмент будет обесточен;
• нужно использовать защитный кожух, когда делается резка металла;
• следует непременно надевать особые очки и рукавицы;
• нельзя использовать отрезной круг для шлифовки, а шлифовальный — для резки;
• рядом с горючими материалами использовать устройство нельзя из-за возникновения искр.

Нужно подразумевать, что при резке, диск должен крутиться так, чтоб искры летели на мастера, так болгарка не сумеет отскочить ему в голову, если диск заклинит.

Верная резка металла для экономичного расходования абразива. Абразив будет расходоваться медлительнее, если резать металл по последующим правилам:

• длинноватые заготовки необходимо резать у края, если работа будет вестись меж точками опоры, то круг заклинит при сжатии разреза;
• резку можно начать только тогда, когда диск достигнет больших оборотов;
• регулировка давления должна осуществляться по чувству нагрузки на насадку. Когда обороты понижаются, необходимо ослабить усилие, когда увеличиваются, то усилие тоже должно стать больше;
• необходимо заходить в металл плавненько;
• если материал непростой, то можно совершать возвратно-поступательные движения в месте касания насадки металла;
• уголок следует резать в 2 приема, каждую сторону по очереди. Так же следует резать профиль;
• необходимы паузы в работе (по 5−10 минут).

READ Как Подключить Конденсатор На Болгарке

Следует непременно использовать воду, чтоб полить ею место среза, но нужно смотреть, чтоб влага не попала в корпус электронного инструмента.

Типовые размеры дисков для УШМ

Все сменные круги имеют стандартизированные размеры, поэтому для любой модели болгарки можно подобрать подходящий по размеру диск, даже если он будет «неродным» (другой фирмы). Ниже в таблице приведены типовые размеры отрезных дисков по толщине, диаметру круга и посадочного гнезда:

Диаметр круга, мм	Толщина, мм	Посадочное гнездо, мм
115	1,0; 1,6; 2,0; 2,5; 3,0; 3,2	22,00; 22,23
125	0,8; 1,0; 1,25; 1,6; 2,0; 2,5; 3,0; 3,2	13,20; 22,23
150	0,8; 1,0; 1,25; 1,6; 2,0; 2,5; 3,0; 3,2	13,20; 22,23
180	1,0; 1,25; 1,6; 2,0; 2,5; 3,0; 3,2; 4,0	22,23; 32,00
230	1,6; 2,0; 2,5; 3,0; 3,2; 4,0	22,23; 32,00

Чем больше диаметр круга и его толщина, тем более толстые изделия он может резать

Обратите внимание, что диаметр диска не должен превышает допустимого размера для конкретной модели болгарки. Так, диск 230 мм нельзя ставить на УШМ с максимально допустимым размером круга 125 мм

Подобные действия заставят вас снять защиту, что является нарушением ТБ, и приведут к увеличению линейной скорости режущей кромки, из-за чего диск может попросту разлететься в процессе работы и поранить оператора.

Диаметр посадочного гнезда в большинстве болгарок составляет 22.23 мм, реже встречается 13.20 мм, а диаметр 32.00 актуален только для крупных дисков

Обратите внимание также на линейную скорость вращения диска. Например, если в маркировке диска указана скорость 13000 об/мин — это означает, что такие обороты должна выдавать и ваша болгарка, чтобы с ним работать

Понять, с каким материалом способна работать насадка и какие у него типовые размеры можно, посмотрев на его маркировку на лицевой стороне. Если вы пришли в магазин и взяли диск в руки, то вы можете увидеть следующее:

Хотим отметить, что иногда покупатель может столкнуться с нестандартными размерами насадки, причем это может касаться как диаметра, так и толщины. Зачастую это бывает при покупке «ноунеймовских» дисков неизвестного производства. Рекомендуем все же покупать фирменные диски, так как неизвестные быстрее стираются, и в итоге платить приходится больше.

Какой стороной ставить отрезной диск по металлу на болгарку?

Незнание неопытными пользователями, как на болгарку правильно ставить круг, может привести к поломке инструмента или травме. При замене вал и внутреннюю поверхность зачищают стальной щеткой, потому что при резке металла на них наклепывается слой частиц толщиной в несколько мм. Может случиться заклинивание диска либо потеря центровки. Если оператор удерживает угловую шлифовальную машину руками, то ставить на нее диск по дереву нельзя, потому что в волокнистой структуре древесины она может заклинить. Инструмент вырвется из рук, приведет к серьезным последствиям.

Для металла

Если болгарка работает в сторону от управляющего, то диск устанавливают этикеткой вовнутрь, в обратном направлении – с наружной стороны.

Для других материалов

При работе с другими материалами УШМ должна вращать круг по направлению к оператору, который ее держит. Здесь картинка должна смотреть наружу. Хотя это исключительные случаи, и в большинстве вариантов инструмент работает в сторону от того, кто им управляет.
