Зачем газовой плите нужна функция газ-контроль

Газ-контроль в газовой плите: что это такое?

Функция отвечает за безопасность при использовании газовой кухонной плиты. Если пламя из конфорки погаснет, то сработает блокировка подачи газа. В первых моделях с такой функцией контроль осуществлялся на одновременную блокировку подачи для всех разветвлений. Новые технологии предоставляют возможность перекрыть только ту конфорку, у которой погасло пламя.

Если ваша плита оборудована данной системой, можно не стоять постоянно у конфорки во время приготовления пищи. Если пламя потухнет, газ автоматически перестанет поступать в конфорку. Тем не менее функция не дает 100% гарантии, поэтому старайтесь не уходить из дома, оставив работающую плиту.

Индикаторы остаточного тепла

Индикаторы остаточного тепла устанавливаются в электрических плитах под керамической поверхностью, они призваны предупреждать пользователей о возможности обжечься. Система предупреждения работает так: при включении конфорки, загорается соответствующий ей индикатор, он продолжает гореть даже после отключения до тех пор, пока температура конфорки не станет безопасной для человека.

Как говорится, есть вещи, которые от человека не зависят, их называют случайности. Но можно позаботиться о том, чтобы свести их к минимуму

Поэтому при выборе кухонной плиты или духового шкафа, обращайте внимание не только на функции и количество потребляемой энергии, но и на системы безопасности. Также о технологиях безопасности вы можете почитать в наших статьях:

Электроподжиг вам в помощь Выбираем варочную панель

Устройство газовой плиты

Производители газовых плит постоянно совершенствуют свою продукцию, но основной принцип работы сохраняется. Поэтому конструкция газовых плит разных моделей мало чем отличается друг от друга. Любая модель состоит из:

• корпуса;
• варочной поверхности;
• конфорок;
• духового шкафа;
• системы подачи бытового газа;
• газового оборудования (шлангов, запорных шлангов).

Современные модели оснащают электронными системами, которые, кроме электророзжига и освещения, позволяют контролировать время работы агрегата, температуру и безопасность газовой системы в целом.

Устройство газовой горелки

Горелка располагается внутри плиты, основная ее функция – образование горючей смеси. В резервуаре горелки газ смешивается с воздухом и подается к конфорке через сопло.

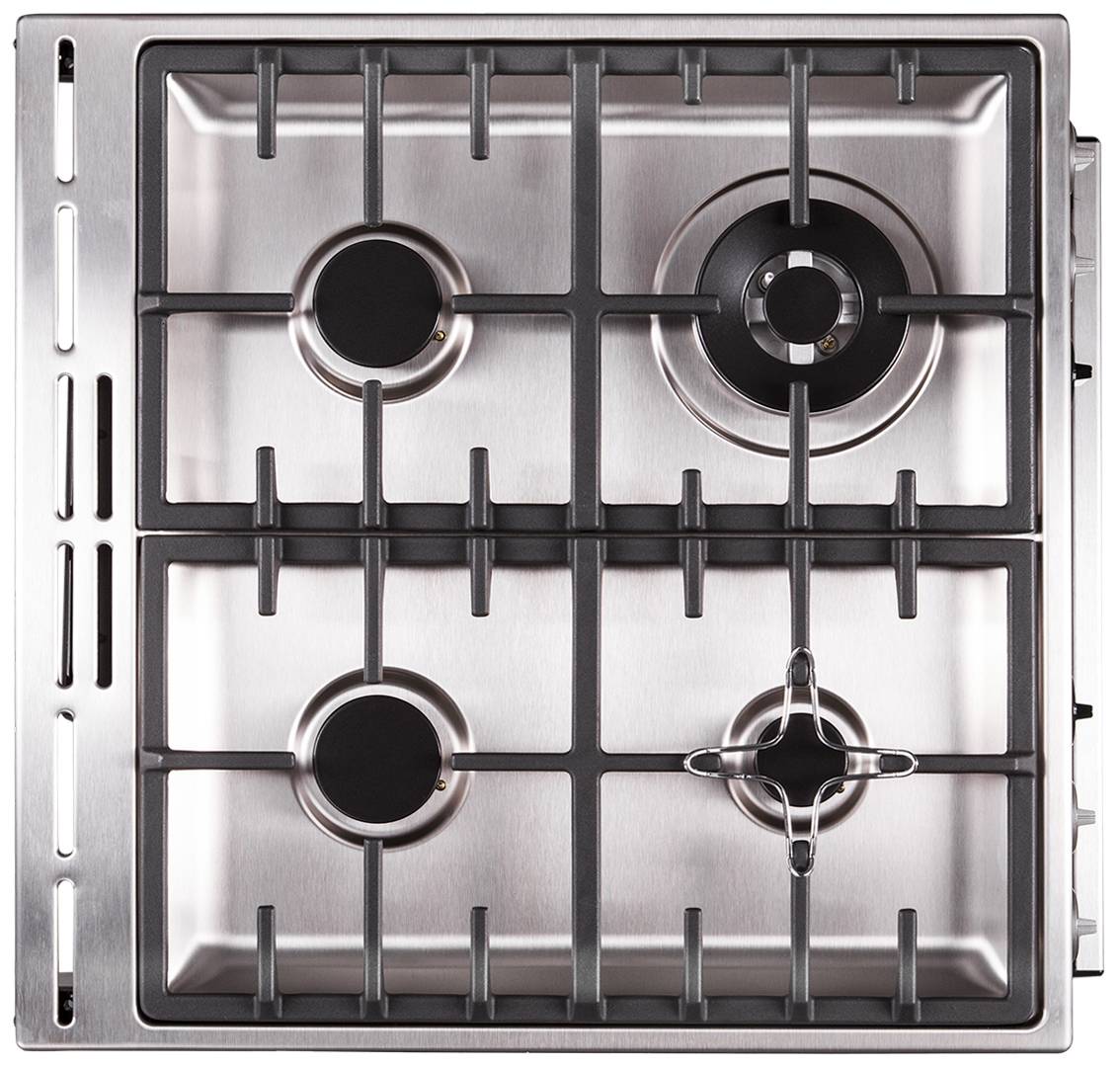

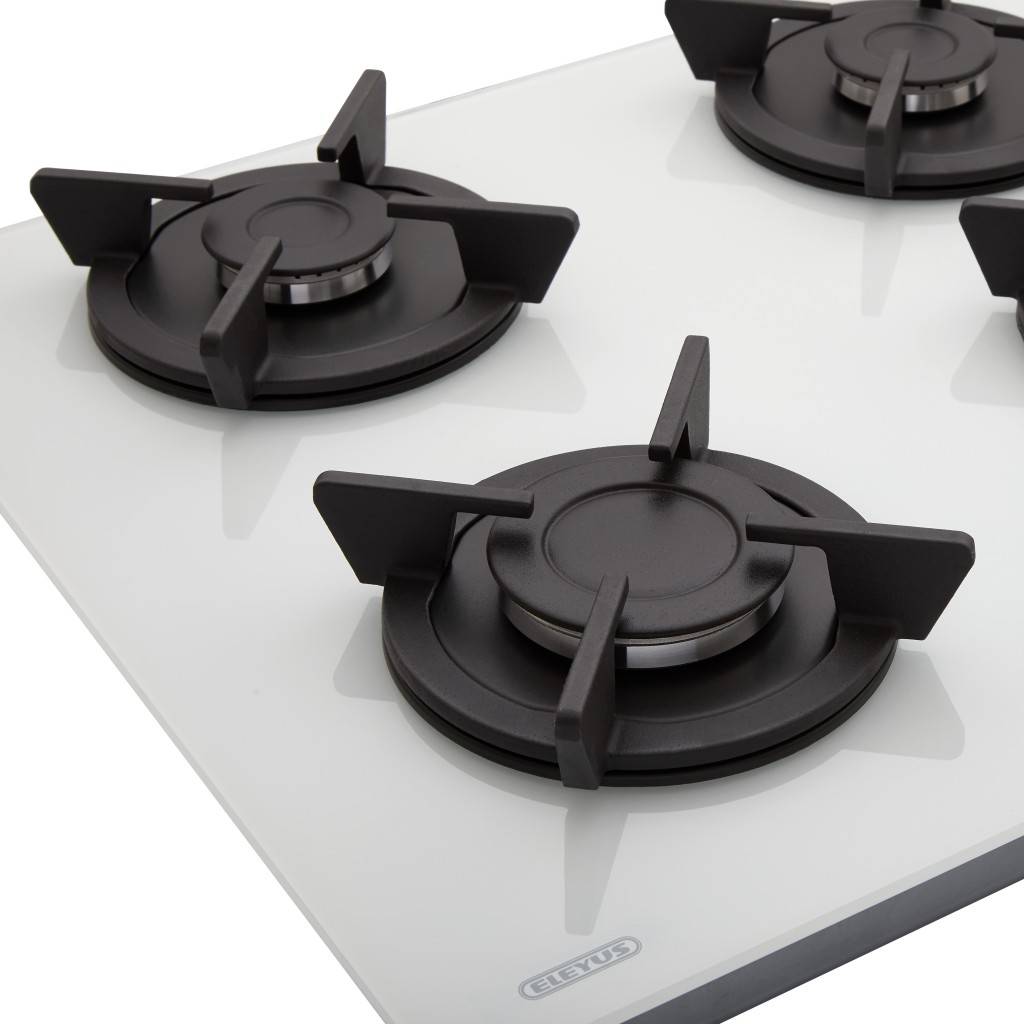

Конфорка газовой плиты расположена на ее поверхности и состоит из основания, рассекателя и крышки. Поток горящего газа поступает на крышку-отражатель, а от нее в рассекатель, который распределяет одинаковые языки пламени.

Конфорки отличаются размерами, что влияет на мощность горения. Она регулируется ручкой подачи газа.

Показатели мощности конфорок:

• малые – 0,7-1,2 кВт;
• средние – 1,3-1,8 кВт;
• большие – 2,0-4,0 кВт и более.

В отдельных моделях газовых плит используются электрические конфорки. Практичность таких моделей состоит в разной интенсивности нагрева газовых и электрических элементов. При перебоях с газом или электричеством такие модели плит незаменимы.

Газ-контроль

Несмотря на простоту использования, газовые плиты относятся к пожароопасным устройствам. Для решения этой проблемы создана функция газ-контроля. Если гаснет горелка или есть утечка газа, механизм перекрывает его подачу на конфорки или в духовой шкаф.

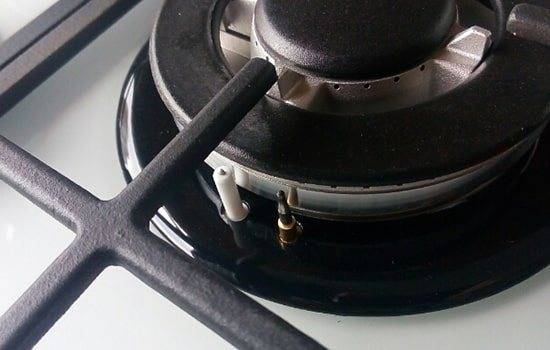

Система газ-контроля состоит из термопары и электромагнитного клапана, которые соединены специальным изолированный проводом. Термопара собрана из двух разных металлов, сплавленных между собой на конце, и расположена на границе пламени. Сплавленный элемент подает сигнал на электромагнитный клапан, который оставляет газовый кран открытым.

В случае внезапного угасания пламени термопара сразу остывает и перестает подавать сигнал на клапан. Он закрывается и прекращает подачу газа.

Систему газ-контроля устанавливают в основном на варочных поверхностях, но во многих моделях такая система предусмотрена и в духовом шкафу.

Электроподжиг

Все современные плиты оснащены функцией электроподжига. Работают они от сети с напряжением 220 В.

Система включает:

• поворотную ручку розжига;
• конденсатор;
• трансформатор;
• свечи;
• полупроводниковый элемент (тиристор).

При повороте и утоплении ручки на панели идет напряжение на конденсатор. Это обеспечивает ему заряд. Заряженный конденсатор направляет ток через тиристор в трансформатор, где создается высокое напряжение. Далее ток поступает к свечам, расположенным у конфорок. Свечи образуют искру и воспламеняют газ, поступающий к конфорке.

Электроподжиг бывает механический и автоматический. В первом случае, кроме поворота ручки, необходимо нажать кнопку пуска газа. Во втором – газ и искра возникают одновременно при нажатии и утоплении ручки.

Как работает газ контроль в газовых плитах?

Принципиальная схема узла контроля состоит из:

• Термопары: преобразует тепловую энергию в электродвижущую силу (ЭДС).
• Медного проводника: обеспечивает подачу тока к электромагнитному клапану.
• Клапана отсечения: состоит из штока, индукционной катушки и фиксирующей пружины.
• Резиновой прокладки: отвечает за герметичность входного канала.

Блокировка подачи горючего вещества является полной гарантией не только отсутствия пожара.

Обычно перед тем, как поджечь конфорку, необходимо нажать на ручку крана, отодвигая тем самым шток в отсекающем клапане, давая возможность газовой смеси двигаться по направлению к горелке. После того как загорается газ конфорка обеспечивает равномерное распределение пламени вокруг поверхности рассеивателя, рядом с которым и устанавливается термопара.

Газ-контроль в старых моделях печей выполнялся централизованным.

Будучи изготовленной из специальных сплавов, она преобразует тепловую энергию в электрическую, заставляя индукционную катушку генерировать магнитное поле. Его потенциала достаточно, чтобы удерживать пружину штока в сжатом состоянии.

Газовые плиты обладают несколькими достоинствами, из-за которых их и выбирают хозяйки.

Как только горение прекращается, термопара охлаждается, и ток перестает поступать к катушке – она больше не может удерживать шток и пружина распрямляется, перекрывая тем самым доступ газа к горелке. Обычно на все это требуется около 30 секунд.

Производители бытового оборудования стремятся повысить безопасность техники, используемой в домашних условиях.

Электрическая система

К классическому розжигу вопросов быть не должно: зажигаем спичку, подносим её к конфорке, и газ воспламеняется. Современные модели оснащаются более продвинутыми системами с пьезоэлементом. Последний представляют собой небольшой модуль с отводом к конфорке, где при нажатии на кнопку появляется искра, воспламеняющая топливо.

Техника может комплектоваться как полностью автоматическими системами розжига, так и полуавтоматическими. Последняя устанавливается, как правило, на бюджетных и среднебюджетных газовых плитах.

1. Автоматический розжиг. Сразу после поворота рычага для подачи газа активируется пьезоэлемент на выбранной конфорке, и происходит воспламенение.
2. Полуавтоматический розжиг. При нажатии на кнопку искра проходит по всем конфоркам, но загорается только та, где был открыт газовый клапан.

Обе системы зависят от электричества и не будут работать за его отсутствием. В этом случае для розжига придётся использовать спички или зажигалку.

Помимо электрического розжига, в газовой печи есть и другие элементы, работающие от электричества. Очень часто разработчики устанавливают внутрь духового шкафа электрический гриль, чтобы обеспечить блюду румяную корочку. Также у каждой современной модели есть система внутренней подсветки. Включается она нажатием специальной клавиши на панели управления, расположенной на лицевой стороне изделия. Работающий духовой шкаф подсвечивается изнутри для визуального контроля за качеством приготовления.

Виды и функции гриля

Прежде, чем покупать плиту с грилем, необходимо узнать, какие именно грили бывают, в чем особенность встроенных моделей и какая лучше всего подойдет для вашей семьи.

Условно грили можно разделить по виду топлива, на котором они работают. Они могут быть электрические или газовые и каждый из них может похвастаться определенным набором преимуществ:

1. Электрический. Прост и удобен в использовании. Достаточно задать нужную температуру и мясо будет равномерно пропечено со всех сторон. Жар распространяется по всему пространству, продукты можно располагать и с края, и в центре. Но по вкусовым качествам такие блюда несколько проигрывают тем, что были приготовлены с помощью газовой горелки;
2. Газовый. Результат больше напоминает жарку на углях, максимально сохраняется натуральный вкус продуктов, обязательно будет присутствовать легкая корочка. Но принцип работы газового гриля в обычной духовке достаточно сложен и для получения нужного результата необходимо постоянно контролировать температуру. А для того, чтобы блюдо равномерно прожаривалось со всех сторон, необходимо использовать вертел или альтернативные варианты, например, различные подставки.

При выборе подходящей модели газовой плиты следует уточнить, какие функции здесь используются и какой результат они обеспечат.

Функции

1. Большой или усиленный. Представляет собой раму, расположенную по периметру верхней панели духовки. Обеспечивает сильный жар, который позволяет не беспокоиться, что края останутся непропеченными и не дойдут до полной готовности. Он используется для больших порций, когда необходимо мощное воздействие. Использование этой функции позволяет значительно сократить время на приготовление блюда;
2. Малый. Удобен для небольших блюд, когда приходится готовить 1-2 порции. Нагревательный элемент расположен в центральной части верхней панели. Соответственно, для качественной тепловой обработки блюдо необходимо располагать непосредственно под ТЭН ом, иначе продукты частично могут остаться сырыми. Эта функция позволяет экономить электроэнергию и готовить продукты в деликатном режиме, при более низких температурах;
3. Конвекция. Используется для быстрой и равномерной теплообработки продуктов. Конвекция поочередно активирует гриль и вентилятор. Тепло распространяется по всему пространству духовки, а в зоне расположения ТЭН а обеспечивается более мощное воздействие на продукты для получения ароматной, хрустящей корочки;

Рейтинг лучших плит

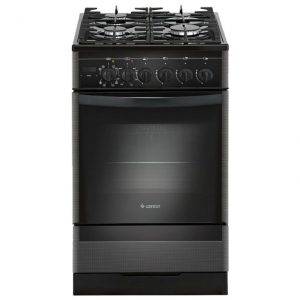

GEFEST 6100-03 0001

Средняя стоимость 18,4 тыс. ₽, электрический поджиг и газ-контроль на конфорках и горелке духового шкафа, габариты 600х600х850 мм, масса 44,5 кг. Цвет коричневый, четыре конфорки — одна быстрый разогрев. Мощная духовка на 52 л и 3,1 кВт, гриль 1,9 кВт, вертел, двойная подсветка, терморегулятор. Производитель Республика Беларусь. Плюсы: автоматический розжиг, газ-контроль, мощный гриль. Приятный дизайн, удобное использование, качественные ручки у регуляторов, дисплей, пользователям особенно понравился выдвижной ящик для хранения посуды. Легко ухаживать. Gefest оправдывает вложенные деньги полностью. Минусы не выявлены.

Hansa FCGW53021

Средняя цена 22,6 тыс. рублей, рабочая часть покрыта нержавеющей сталью, четыре конфорки: 1х2,8; 2х1,8 и 1х1,0 кВт, защищены чугунной решеткой. Размеры 500х600х850 мм, вес 36 кг, духовка объемом 58 л, электрический гриль 2,0 кВт с вертелом, терморегулятор, подсветка. Год гарантии, производитель — компания Ханса, Польша. Стильный дизайн, рукоятки управления вращаются плавно, электрический розжиг срабатывает сразу после нажатия на ручку. Хорошее качество сборки и всех материалов. Духовка вместительная, работает отлично, гриль — просто чудо, все пропекается отлично. Замечаний нет.

Лада 14.120-03 WH

Средняя стоимость 5 907 ₽, компактные габариты 500х520х850 мм, масса 31 кг, четыре конфорки: 1х3,0; 2х1,9; 1х1,0 кВт. Духовка на 55 л, мощность основной горелки 2,56 кВт, гриль 1,5 кВт. Изделие работает от магистрального и сжиженного газа, но жиклеры приобретаются отдельно. Идеально подходит для пожилых людей, можно установить на даче или когда имеется собственный дом в сельской местности. Производитель Россия. Отличное соотношение цена-качество, компактность и простое управление, автоподжиг конфорок и горелки духовки, объема хватает для приготовления сразу нескольких деликатесов, хорошее освещение — всё видно через двойное стекло. Для любителей пропеченной птицы и шашлыков имеется гриль. Хорошо, что отечественный производитель выпускает недорогие, по сравнению с импортными аналогами, модели. Претензий не поступало.

GEFEST 5502-03 0044

Комбинированная модель со средней ценой в 22,5 тыс. рублей, варочная панель — закаленное стекло черного цвета, четыре конфорки стандартной мощности с электрическим розжигом. Размеры изделия 500х585х850 мм, вес 41,8 кг. Электрическая духовка на 52 л, гриль, вертел в комплекте, конвекция, традиционная очистка паром. Достоинства: автоматический розжиг, газ-контроль конфорок, отличное покрытие рабочей плиты, электрическая духовка и гриль, конвекция. Современный дизайн в классическом черном цвете отлично вписался в интерьер кухни. Удобно готовить и легко ухаживать. За время эксплуатации недостатков не обнаружили.

DARINA S4 GM441 101 W

Средняя стоимость 8 570 ₽, механическое управление, варочная поверхность из жаропрочной эмали белого цвета, решетка из эмалированной стали. Четыре конфорки: 2х1,9 и 2х2,3 кВт, габариты плиты 500х600х850 мм, вес 32 кг. Объем духовки 50 л, мощность горелки 2,6 кВт, газ-контроль, очистка паром. Работает от природного/сжиженного газа с давлением 2/3 тыс. Па. Производитель Россия. Хороший бюджетный вариант, небольшой вес, нормальные размеры для любой кухни, удобные переключатели, духовка печет отлично — ничего не подгорает. Двойное стекло большое, поэтому внутри всё видно отлично, нет нужды открывать дверцу во время приготовления. Нет ящика для посуды, хотя в описании он в наличии.

Gorenje GI 5321 XF

Средняя цена 29,8 тыс. рублей, поворотные переключатели, рабочая поверхность — нержавеющая сталь, общий цвет корпуса серебристый, дисплей, таймер, газ-контроль, автоматический розжиг на каждую конфорку и горелку духовки, встроенные часы. Габариты 500х600х850 мм, масса 43,2 кг, духовка с традиционной очисткой на 67 л. Производитель Словения. Плюсы: автоматический розжиг и система газ-контроль, электронный таймер на конфорки и духовку, поэтому можно готовить одновременно, термостат, телескопические направляющие — противень выдвигается наружу одновременно с открытием дверцы, что очень удобно. Минусов за время использования не обнаружено.

Для чего нужен газ-контроль в плите

Сегодня многие современные хозяйки предпочитают готовить на газе, так как пламя очень быстро нагревает еду до нужной температуры, а в случае необходимости нагрев можно легко уменьшить.

Большинство бытовых кухонных газовых плит Electrolux снабжено функцией газ-контроль, что позволяет значительно обезопасить процесс приготовления пищи.

Газ может воспламеняться и взрываться, а это уже опасно, потому производители по возможности максимально упростили процесс эксплуатации газовой плиты.

Безопасность вас и ваших близких

Система газ-контроля работает по определённому алгоритму.

Как только возникает утечка газа, то есть, пламя в горелке непреднамеренно гаснет, специальный механизм полностью перекрывает подачу газа внутри духовки, варочной поверхности или кухонной плиты.

Владельцам газовых приборов Electrolux можно совершенно не опасаться за собственную безопасность, так как вся техника бренда, работающая при помощи газа, снабжена современной системой газ-контроль.

С технической точки зрения данный алгоритм реализуется довольно просто. В качестве основных элементов системы выступают электромагнитный клапан, провода и термопара.

Когда он нагревается до определённой температуры, на другом конце термопары возникает небольшой стабильный электрический сигнал. В производстве его чаще всего используют для автоматизации промышленных процессов и для измерения температур.

К чему может привести утечка газа

Стоит иметь в виду, что основным горючим веществом природного газа выступает метан, который считается малотоксичным. Несмотря на это, утечка может привести к образованию в помещении совершенно взрывоопасной смеси. Искусственные газы в отличие от природных содержат значительное количество окиси углерода.

Именно поэтому любая утечка природных газов или их смеси чревата серьёзной угрозой здоровью. Сам по себе газ совершенно не имеет запаха, а потому в его состав специально добавляют одоранты — сильно пахнущие вещества, наличие которых позволяет почувствовать запах и зафиксировать возможную утечку.

Концентрация газа в помещении вполне может достигать таких размеров, когда малейшая искра или даже незначительное повышение температуры может привести к самовозгоранию или взрыву.

Принцип работы системы газ-контроль

Этот принцип реализован и в функционировании всех газовых плит Electrolux, в чём можно убедиться, изучив технические характеристики на сайте. Получаемый с термопары электрический сигнал передаётся в электромагнитный клапан, открывающий или прекращающий подачу газа на определённые горелки.

В этом случае термопару обычно спаивают так, чтобы шарик находился прямо на границе пламени. Сам электромагнитный клапан связан непосредственно с краном газового механизма в конфорке. Как только с термопары поступает сигнал, клапан начинает давить на кран конфорки, поддерживая его в открытом состоянии.

При внезапном погашении пламени термопара остывает практически мгновенно, сигнал на клапан не передаётся, клапан приостанавливает поддержание крана газопровода и он просто закрывается, автоматически перекрывая поступление газа.

Электромагнитный клапан и термопара связаны между собой специальным хорошо изолированным проводом.

После срабатывания механизма газ-контроль розжиг нужно производить заново. При этом есть один маленький нюанс, который присущ практически всем плитам Electrolux с системой газ-контроль. При розжиге для нагрева термопары требуется некоторое время — буквально несколько секунд.

Поэтому после возникновения пламени ручку конфорки нужно подержать во включенном состоянии ещё немного, иначе холодная термопара затушит его сразу же после возгорания.

Это небольшое неудобство в полной мере окупается за счёт гарантии безопасности пользователя, а потому многие выбирают кухонные плиты Electrolux только с системой газ-контроль.

Бывает и так, что система начинает постоянно блокировать подачу газа. Как правило, это может случаться вследствие неправильной эксплуатации. Стоит просто выдержать некоторое время при включении газа, строго следуя инструкции.

Мы рекомендуем использовать только плиты такого типа, чтобы максимально обезопасить себя и своих близких.

Возможные неисправности, при которых не работает конфорка плиты

Мастера «РемБытТех» отремонтировали более 2500(!) газовых плит, у которых не зажигалась конфорка. По нашему опыту поломка связана либо с подачей газа, либо с неисправностью системы электроподжига. Наиболее частые неисправности собраны в таблицы. Эта информация поможет вам самостоятельно провести диагностику плиты и узнать примерную стоимость ремонта конфорки.

Поломки, связанные с подачей газа к горелке

Газ к конфорке не идёт или по каким-то причинам перекрывается системой газ-контроль.

Признаки	Поломка	Ремонт или замена
Конфорка газовой плиты загорается и сразу гаснет после отпускания ручки.	Неисправность в системе газ-контроля. Вышла из строя термопара с датчиком пламени или электромагнитный клапан. Из-за этого плита перекрывает газ, и пламя тухнет.	Необходима замена термопары, электромагнитного клапана или всей системы газ-контроля в сборе.
Датчик температуры газ-контроля плохо попадает в пламя. Такое происходит, если вы самостоятельно меняли термопару или чистили горелку конфорки и задели датчик.	Требуется регулировка датчика термопары газ-контроля.
Конфорка плохо горит, стала тухнуть при отпускании ручки или перестала зажигаться совсем.	Произошло засорение форсунки сопла горелки. Из-за загрязнения пищевыми остатками газ плохо поступает в конфорку через отверстие, как следствие – пламя слабое. Датчик газ-контроля не фиксирует нагрев и перекрывает подачу газа. При сильном засорении сопла конфорка может не зажигаться.	Нужно провести чистку или замену форсунки.
Ручка включения конфорки плохо проворачивается, конфорка не загорается.	Заклинило газовый кран, и ручку горелки не получается повернуть на максимум. Обычно проблема возникает из-за попадания мелких частиц (сор, нагар) в механизм крана или высыхания смазки.	Требуется разборка газового крана, прочистка и смазка. В исключительных случаях выполняется его замена.
Все горелки плиты не загораются или зажигаются, но горят плохо и гаснут.	Переход на газ более низкого давления. Например, при переходе на газ из баллонов.	Необходимо заменить форсунки горелок на другие, рассчитанные на более низкое давление (у них более широкое соплом жиклёра).

Неисправности, связанные с отсутствием элекроподжига у конфорки

При неполадках автоподжига, горелка будет загораться от спички, но не включаться в автоматическом режиме.

Признаки	Поломка	Ремонт или замена
Конфорка газовой плиты плохо зажигается автоподжигом или не поджигается вовсе. Если зажечь спичкой, то все работает штатно. Искра электроподжига на неработающей горелке слабая, бьёт в сторону или отсутствует совсем.	Неисправность свечи электроподжига (разрядника). Мастера «РемБытТех» сталкивались с четырьмя видами неполадок свечи горелки: засорением жиром и продуктами горения – в этому случае искра слабая; окислением стального стержня свечи из-за попадания влаги – также искра еле заметна и плохо зажигает газ; повреждением керамической изоляции свечи, когда искра нормальная, но бьёт в сторону; повреждением шнура питания свечи или пробиванием его изоляции на массу (шнур залило чем-то из еды, он прилип к корпусу плиты и его пробивает через эту грязь и изоляцию на корпус) – в таком случае искры на горелке совсем не будет.	Требуется проверить свечу: если она целая и только загрязнилась или окислилась – мастер очищает свечу; если провод питания свечи прилип к корпусу и пробивает на массу – мастер очищает его от грязи, обычно этого бывает достаточно; в остальных случаях (повреждения изоляции свечи или проводки к ней) производится полная замена свечи со шнуром питания в сборе.
Ни одна из конфорок плиты или панели не работает. Искры нет на всех горелках или она слабая и с желтым окрасом.	Поломка блока автоподжига, отвечающего за генерацию искры.	Нужно заменить блока электроподжига.
При включении горелки нет искры, но при поджиге спичкой конфорка загорается.	Неисправность кнопки поджига. Кнопка выходит из строя из-за окисления контактов (при попадании в них влаги, мелкого мусора) или механического повреждения.	В случае, если контакты кнопки окислились – их зачищают. При механических повреждениях производится замена кнопки.
Искры нет на всех конфорках, но с помощью спички газовая плита или панель зажигается нормально.	Обрыв проводки к блоку электроподжига. Характерен для частных домов, где проводку перегрызают грызуны-вредители (мыши, крысы).	Требуется восстановление проводки.

Устройство газовой плиты с электророзжигом

Дарина, Hansa, Ardo – такие разные и одновременно одинаковые. Ремонт газовых плит Гефест как две капли воды напоминает ремонт Аристона; газовые плиты составлены типовыми узлами. Достаточно рассмотреть единственное устройство, чтобы понимать схему. Запаситесь справочником, чтобы правильно выдержать давление газа. При правильной настройке пламя ровное, синего цвета. Оранжевые всполохи показывают нарушение баланса топливной смеси. При неправильных настройках происходит срыв пламени (особенно свойственно рожковым духовым шкафам).

Прочитавшим обзоры портала ВашТехник, касающиеся газовых проточных водонагревателей, самостоятельный ремонт газовых плит покажется детской забавой! Делать собственноручно нельзя, а почистить прибор можно. Чистить мастеру предстоит свечи, датчики горения, конфорки, иногда сопла. Внутри газовой плиты много интересного. Осваивающему правильную чистку оборудования следует понимать, что увидим внутри. Под столом газовой плиты:

• Конфорки. Часто крепятся к столу газовой плиты болтами. Каждая конфорка состоит из крышки, рассекателя, инжектора (сопла). Под столом жестко не крепятся, к каждой подходит стальная или медная трубка, крепление ведется наподобие американки. Понадобится ключ ориентировочно на 13, чтобы изделия поснимать. Удобнее чистить, если что забилось внутрь. Опасайтесь сорвать головку, резьбу – придется менять. После сборки проверяйте герметичность обмыливанием. Процедура заключается в нанесении пены на спорные узлы.
• По периметру конфорки две свечи. Одна служит розжигу (за счет пьезоэлемента либо электронной схемы), вторая является термопарой, включенной схемой контроля горения. Отличить достаточно просто. Высоковольтная свеча розжига одета керамическим кафтаном, чтобы искру не пробило ниже заданного уровня. Когда течет дуга, видно: язык разряда облизывает корпус конфорки. Газовые плиты с электророзжигом мастер правильно заземлит. Остерегайтесь применять подводки водопроводные, соединители, пронизанные металлическими нитями. При монтаже от стояка шланги отделяются специальными прокладками. Несоблюдение правила легко спровоцирует взрыв в благоприятных ситуациях. Писали подробнее, напоминаем очередной раз. Свеча с термопарой одета бронзовым кафтаном, проводящим тепло. Тем быстрее полупроводники остынут, потухни пламя, надежнее сработает защита, перекрывающая подачу газа.

• Чаще под столом стоит коллектор. Толстая трубка, от которой к любой конфорке идет подводка. Ток газа контролируется электромагнитными клапанами. Число обычно равно числу конфорок. При затухании пламени горелки остальные будут гореть. Целесообразность решения возможно оспорить, но так делается. Каждый электромагнитный клапан содержит катушку индуктивности. Термопара нагревается, появляется ЭДС (десятки милливольт), удерживающая устройства открытыми. Полный порядок включения: поворачиваем регулятор подачи газа, надавливаем. Жмем кнопку пьезорозжига, либо электронная схема делает комплекс процедур самостоятельно. Ручку фиксированное время удерживаем. Прогревается термопара, начинает вырабатываться ЭДС, электромагнитный клапан удерживается открытым за счет явления, открытого Зеебеком. Стоит газу потухнуть, свеча датчика остывает, подача газа прекращается. Процесс инерционный, считаем, недалек день, в газовых плитах начнут использоваться датчики ионизации пламени, позволяющие защите сработать мгновенно.
• Аналогично газовому коллектору внутри распределительный арматурный щиток. Разбегаются к каждому электроду розжига одиночные высоковольтные провода. Очередной способ отличить термопару: к датчику тянутся две жилы, сечением потоньше. Пробой искры идет на корпус, второй провод розжигу лишний. Лишись газовая плита заземления, обретаем шанс получить удар током. Возможны смертельные исходы – дополнительная причина доверить установку профессионалу. Коллектор подключается через разъемы. Имеется защита против неправильной ориентации штекера, местами перепутаете запросто. При открывании конфорки искра станет проскакивать на другом рассекателе. Мало приятного, возможен всполох пламени.

Если заряд формируется электронной схемой, найдете внутри простенький тиристор, диод, конденсатор, предохранители. Работает схема, питаемая зарядом конденсатора с последующим выплеском энергии искровым промежутком свечи. Ремонт электророзжига газовой плиты касается перечисленных элементов. Легко заметить неисправность. Сгоревшие элементы черного или схожего цвета.

Кратко о мощности конфорок и плиты

Суммарная мощность рабочей поверхности зависит от количества конфорок и их непосредственной мощности, обозначенной в паспорте оборудования. Средним показателем для одной конфорки является 2-2,5 кВт. При достойном качестве газа и нормальном давлении в магистрали этой величины вполне хватает для комфортной и относительно быстрой термообработки продуктов. При этом максимальная мощность конфорки определяется при предельном повороте регулятора и полной подаче газа.

Производители часто предлагают бытовые варочные поверхности, конфорки которых обладают разной номинальной мощностью:

• на малых — 0,7-1,2 кВт;
• на средних — 1,3-1,8 кВт;
• на больших — до 4 кВт и больше.

Подобное технологическое решение вполне логично и удобно: бессмысленно варить кофе в турке на мощной WOK-конфорке или пытаться вскипятить большой объем воды на маленькой. Выбор разных мощностей позволяет экономить газ, а если температура в помещении поддерживается с помощью кондиционера, то экономить и электроэнергию.

При использовании мощных конфорок воздух из-за теплоотдачи прогревается сильнее, поэтому климатической технике понадобится больше ресурсов для охлаждения

Таким образом, приемлемыми параметрами теплотворной способности газа, используемого варочной поверхностью из среднего ценового сегмента, состоящей из 4-х конфорок, является показатель 8-10 кВт. Более бюджетные модели обычно обладают суммарной мощностью в 5-7 кВт.

Варочные поверхности с большой теплотворной способностью для нормальной безопасной эксплуатации могут нуждаться в обустройстве отдельного дымохода или монтаже сверхмощной вытяжки. Однако для домашних условий покупка таких моделей не всегда нецелесообразна.

Особой популярностью пользуются газовые плиты с двух- и трехконтурными конфорками. Так называемая двойная или тройная «корона» представляет собой мощную горелку, в которой пламя выдается не в один ряд, а в несколько кругов. Подобное устройство позволяет готовить быстрее и прогревать посуду более равномерно.

Почему газовая плита коптит: ищем причину

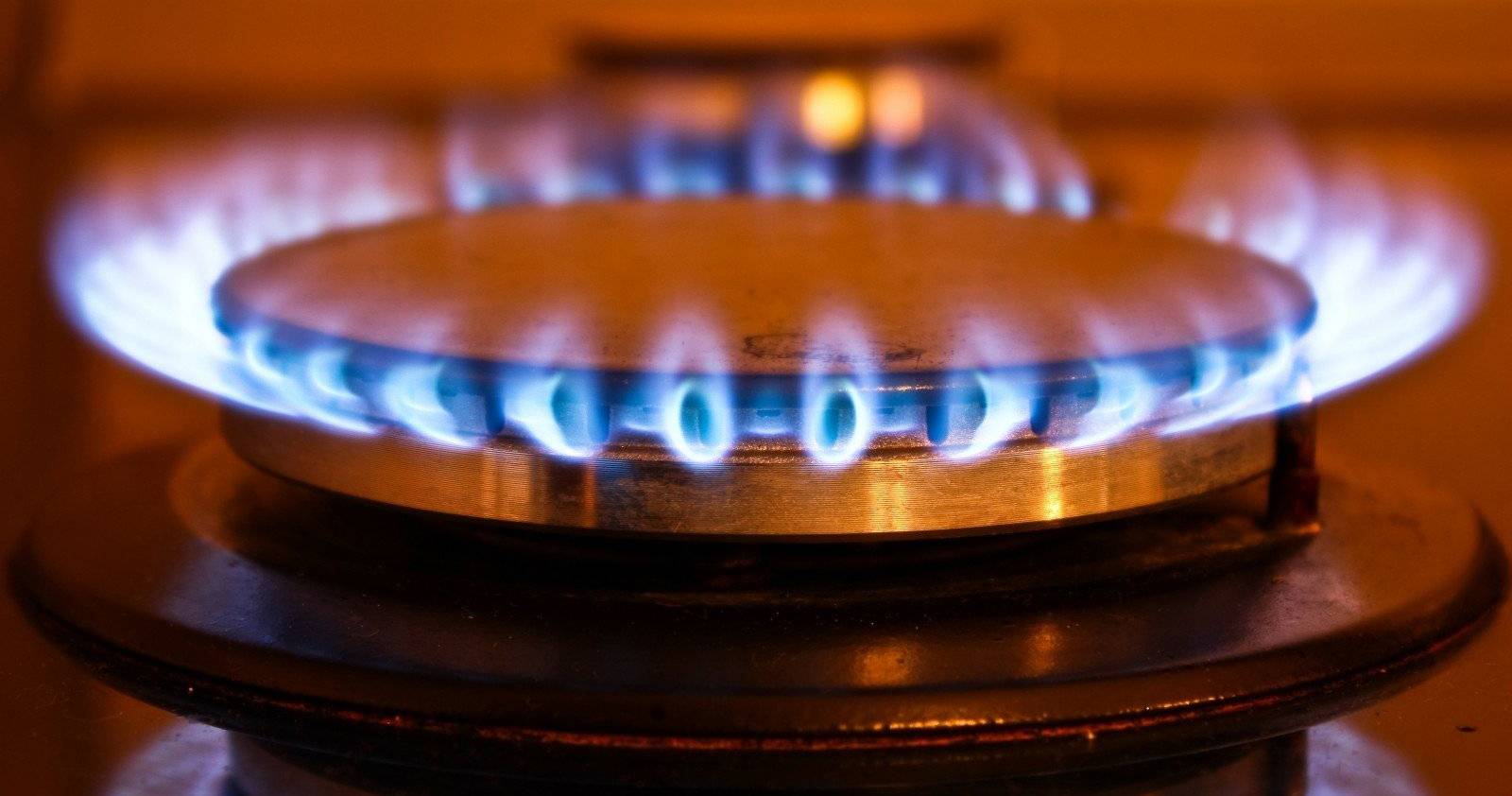

В стабильно работающей  газовой плите пламя выглядит равномерным, однородного голубого цвета. Если процесс горения нарушается, язычки пламени приобретают красную или ярко-желтую окраску. Это говорит о недостатке кислорода или о неполном сгорании топлива. Так или иначе, именно красно-желтые всполохи являются виновниками появления копоти.

Практика показывает, что у коптящих проблем есть два явных источника: некачественный газ и ненормальное давление. Если в голубом топливе содержится большое количество серы, это всегда дает густой черный дым. Примерно то же самое происходит на фоне слишком высокого давления. Чаще всего это проблема плит, подключенных к баллону со сжиженным газом.

Однако, такие проявления могут быть вызваны и поломками. Основным неисправным узлом является горелка.

Тут может произойти следующее:

• засор форсунок. Тут требуется очистка. В некоторых случаях придется заменить форсунку в соответствии с типом используемого газа (баллон либо сеть);
• деформация рассекателя. Дело в том, что в современных плитах используются силуминовые рассекатели пламени. На фоне длительной интенсивной эксплуатации этот сплав может деформироваться. Поврежденный узел меняется на новый.
