Самоделки из микроволновки и ее электрических деталей
Вышедшим из строя бытовым приборам можно дать вторую жизнь, если использовать корпус устройства и многие внутренние части для изготовления оригинальных изделий. Сгоревшую микроволновку также можно приспособить для других функций. Совершенно необязательно конструировать что-либо сложное и зависящее от бытовой электрической сети.
Отличная заготовка для поделок
Корпус микроволновки может быть использован для хранения пищевых продуктов или как оригинальная мини-лаборатория для выращивания зелени или рассад.
Расскажем, какие поделки можно еще изготовить из неисправной печи СВЧ.
Как использовать направленный СВЧ-излучатель
Мощная СВЧ-пушка может быть использована в таких целях:
- Уничтожение жуков и прочих вредных насекомых. Микроволны превращают молекулы жидкости в пар — так можно истребить жучков, грызущих деревянные постройки. Сама древесина от микроволн не страдает.
- Плавление цветных металлов.
- Сушка и стерилизация круп (убивает жучков и бактерии).
- Вывод из строя подслушивающих устройств. Микроволны препятствует работе любых «шпионских» приборов.
- Помехи для соседского телевизора, включенного на полную громкость, — можно запросто убавить звук. Следует учесть: в 10 м от пушки зависают телефоны, а в компьютерах и телевизорах происходит искажение звука. Запрещается долгое воздействие на эти устройства — они могут взорваться.
- Зажигание ламп дневного света с большого расстояния.
- Кипячение небольшого количества воды.
Как использовать отдельные детали микроволновки
При изготовлении хлебницы из сломанной микроволновой печи требуется полное очищение корпуса от внутренних деталей. Именно эти запчасти могут быть реализованы, если их демонтаж был осуществлен правильно:
Трансформатор. Потребуется в качестве основного элемента для изготовления своими руками миниатюрной контактной сварки
При полной ненужности или непригодности может быть отправлен на металлолом.
Небольшие переключатели пригодятся домашнему мастеру, электрику.
Моторчик, отвечающий за вращение посуды, сможет понадобиться при конструировании различных моделей.
Плато с радиодеталями привлечет внимание радиолюбителей.
Термоустойчивая лампочка напряжением 220 В.
Магнетрон – снимаются магниты или используется в качестве оборудования для сушки дров. Требуется предельная внимательность.
Вот так не подлежащая ремонту микроволновка может стать полезной вещью для своего владельца.
Использование СВЧ вместо других бытовых приборов
Современные печи отличаются многофункциональностью. Поэтому в них можно заниматься приготовлением разнообразных блюд.
Кроме этого, устройство может также заменить известные бытовые приборы. Изучим данный вопрос подробнее.
Духовка
Обыкновенная СВЧ-печь может стать незаменимой помощницей на кухне, где отсутствует возможность установки духового шкафа.
Важно! Применение старой микроволновки вместо духовки в полноценном режиме может быть только при наличии конвекции и гриля. При выполнении данного условия хозяйка сможет насладиться практически всеми вариантами блюд, которые готовятся в духовке
В такой список входят пироги, запеченные мясные блюда, запеканки, торты, бисквиты и все остальные варианты
При выполнении данного условия хозяйка сможет насладиться практически всеми вариантами блюд, которые готовятся в духовке. В такой список входят пироги, запеченные мясные блюда, запеканки, торты, бисквиты и все остальные варианты.
Некоторые хозяйки уточняют, что в такой духовке получается удачный кулич к Пасхе.
К сожалению, при отсутствии конвекции или функции гриля требуется учитывать предлагаемую рецептуру от производителей. Для этого нужно всего лишь приобрести специальную книгу с вариантами блюд и начать экспериментировать.
Вентилятор
Конструкция микроволнового устройства довольно наполненная. Одним из полезных ее элементов является вентилятор. Его можно использовать как самостоятельный прибор, который станет настоящим спасением в жаркую погоду.
Важно! Перед использованием данной детали ее требуется тщательно отмыть. Рассмотрим подробнее правильное подключение его к сети электропитания на примере SMF-3RDEA E Class 230V 50Hz BE 03.H.22 D
Рассмотрим подробнее правильное подключение его к сети электропитания на примере SMF-3RDEA E Class 230V 50Hz BE 03.H.22 D.
Эта модель имеет три вывода, которые разграничиваются по местонахождению. Два из них расположены в непосредственной близости, а один стоит отдельно. Он и является началом обмотки.
Провод, который находится ближе всего к отдельно стоящему отвечает за повышенную скорость работы устройства и является первым отводом, а второй отвод способствует номинальной скорости оборудования.
Оптимальным вариантом подключения считается соединение начала и конца «2».
Если же все-таки имеются определенные трудности по выявлению данных контактов, требуется измерение сопротивления. Между указанными проводами оно должно быть максимального значения – приблизительно 500 Ом.
Важно! Если человек не разбирается в электросети, то самостоятельное подключение вентилятора к сети с напряжением 220 В может привести к непоправимым последствиям. Прежде чем заниматься этой сборкой, следует внимательно изучить все особенности процесса
А лучше всего обратиться к специалисту
Прежде чем заниматься этой сборкой, следует внимательно изучить все особенности процесса. А лучше всего обратиться к специалисту.
Плазмотрон
Вторым по важности элементом является плазмотрон. Плазменный резак состоит из основного и добавочного электродов, первый сделан из тугоплавкого металла, а второй представляет собой сопло, обычно медное
Основной электрод служит катодом, а сопло – анодом, и во время работы это – обрабатываемая токопроводящая деталь.
Если рассматривать плазмотрон прямого действия, дуга возникает между заготовкой и резаком. Плазмотроны косвенного действия режут плазменной струей. Аппарат из инвертора рассчитан на прямое действие.
Электрод и сопло являются расходными материалами и заменяются по мере износа. Кроме них, в корпусе имеется изолятор, который разделяет катодный и анодный узлы, еще есть камера, где вихрится подаваемый газ. В сопле, коническом или полусферическом, сделано тонкое отверстие, через которое вырывается газ, раскаленный до 3000-5000°C .
В камеру газ поступает из баллона или подается из компрессора по шлангу, который совмещен с кабелями питания, образующими пакет из шлангов и кабелей. Элементы соединены в изоляционном рукаве либо соединены жгутом. Газ идет в камеру через прямой патрубок, который находится сверху или сбоку вихревой камеры, обеспечивающей перемещение рабочей среды лишь в одну сторону.
Принцип работы плазмотрона
Газ, поступающий под давлением в пространство между соплом и электродом, проходит в рабочее отверстие, удаляясь после в атмосферу. С включением осциллятора – устройства, которое вырабатывает импульсный высокочастотный ток, – между электродами появляется предварительная дуга и нагревает газ в ограниченном пространстве камеры сгорания. Поскольку температура нагрева очень высокая, газ превращается в плазму. В этом агрегатном состоянии ионизированы, то есть электрически заряжены, практически все атомы. Давление в камере резко повышается, и газ вырывается наружу раскаленной струей.
https://youtube.com/watch?v=fBXORf7BDDE
Советы по сборке пускового устройства
- Установите предохранитель на первичной стороне трансформатора, потому что изоляция провода очень быстро протекает под воздействием высокой температуры и может закончиться коротким замыканием между катушками.
- Можете установить термореле (регулируемое или фиксированное), которое при достижении, например, 70 градусов, зажжет большую красную лампочку на корпусе и дополнительно включит вентилятор.
- Возьмите дополнительный переключатель, чтобы нажать его перед самым запуском стартера, также хорошим решением будет небольшое снижение напряжения.
- Ставьте длинный шнур питания 220 В, даже установив 5 м иногда приходится брать удлинитель.
- Купите маленький цифровой или стрелочный вольтметр, чтоб сразу видеть состояние аккумуляторов и делать вывод об их заряде.
Альтернативой MOT является трансформатор от серверного блока питания 12 В, мощность которого начинается от 750 Вт.
Устройство, проверка, неисправности высоковольтного трансформатора микроволновой печи.
В этом разделе рассмотрим устройство, проверка и неисправности высоковольтного трансформатора микроволновой печи.
Назначение трансформатора СВЧ
Трансформатор является одним из основных элементов в системе генерации высокочастотного излучени. Он служит для питания высоковольтной части микроволновки, преобразуя напржение сети 220 вольт в высоковольтное. Очень часто выход со строя этого элемента приводит к нарушению работоспособности прибора.
Устройство, проверка, неисправности высоковольтного трансформатора микроволновой печи.
Устройство высоковольтного трансформатора микроволновой печи
Высоковольтный трансформатор микроволновой печи состоит из магнитопровода, каркаса, одной первичной обмотки и 2-ух вторичных. На первичную обмотку подается напряжение 220 вольт, которое в последствии преобразуется в напряжение питания накальной нити и напряжение питания анода. Соответственно напряжение на выводах вторичных обмоток 3 вольта и до 4 кВ.
Следует отметить, что трансформаторы выпускаются разными производителями, но они имеют один и тот же принцип устройства. Отличаются только размерами, вариантами крепления а так же разной мощностью, выходным напряжением вторичных обмоток.
Основными признаками неисправности трансформатора являются
- сильный шум исходящий от микроволновки во время включения
- запах гари и плавленного лака
- работа микроволновки не на полную мощность
Причины выхода со строя трансформатора
- замыкание витков одной или нескольких обмоток между собой
- обрыв одной из обмоток
К таким последствиям обычно приводит нестабильное напряжение в сети питания бытовых приборов.
Техника безопасности при проверке трансформатора микроволновой печи
Перед началом работы необходимо обесточить прибор, вытащив вилку с розетки питания.У бираем остаточное напряжение на конденсаторе путем закорачивания выводов конденсатора на корпус хорошо изолированным проводом
Порядок проверки
- снимаем защитный кожух микроволновки открутив винты сзади и по бокам (кожух снимается назад слегка приподняв)
- убираем остаточное напряжение на конденсаторе путем закорачивания выводов конденсатора на корпус хорошо изолированным проводом
- снимаем клеммы с трансформатора
- проверяем обмотки мультиметром на соответствие параметрам сопротивления. Для этого выставляем придел измерения прибора 200 Ом. Сопротивление первичной обмотки должно быть в пределах 2-5 Ом. Обмотки накала 3-8 Ом. Для измерения сопротивления высоковольтной обмотки выставляем предел измерения 2000 Ом. Ее сопротивление должно находится в пределах 140-350 Ом.
- в случае отклонения от этих параметров заменяем трансформатор
В случае любых возникших сомнений обращайтесь к специалистам или задавайте вопросы на сайте
Вентилятор
Такое изделие всегда найдет применение, например, для охлаждения яиц в инкубаторе, о чем многие пользователи даже не догадывались. А ведь охлаждение — очень важный прием в улучшении развития эмбрионов в процессе инкубации. Качество выведенных птенцов получается не хуже, чем естественным способом, потому что охлаждение происходит весьма похожим способом, когда наседка удаляется от гнезда по своим нуждам. У кур и индюков этот процесс происходит воздушным путем, а у водоплавающей птицы — комбинированным, за счет испарения с поверхности яиц влаги, когда утка или гусыня возвращаются после водных процедур.
Как использовать направленный СВЧ-излучатель
Мощная СВЧ-пушка может быть использована в таких целях:
- Уничтожение жуков и прочих вредных насекомых. Микроволны превращают молекулы жидкости в пар — так можно истребить жучков, грызущих деревянные постройки. Сама древесина от микроволн не страдает.
- Плавление цветных металлов.
- Сушка и стерилизация круп (убивает жучков и бактерии).
- Вывод из строя подслушивающих устройств. Микроволны препятствует работе любых «шпионских» приборов.
- Помехи для соседского телевизора, включенного на полную громкость, — можно запросто убавить звук. Следует учесть: в 10 м от пушки зависают телефоны, а в компьютерах и телевизорах происходит искажение звука. Запрещается долгое воздействие на эти устройства — они могут взорваться.
- Зажигание ламп дневного света с большого расстояния.
- Кипячение небольшого количества воды.

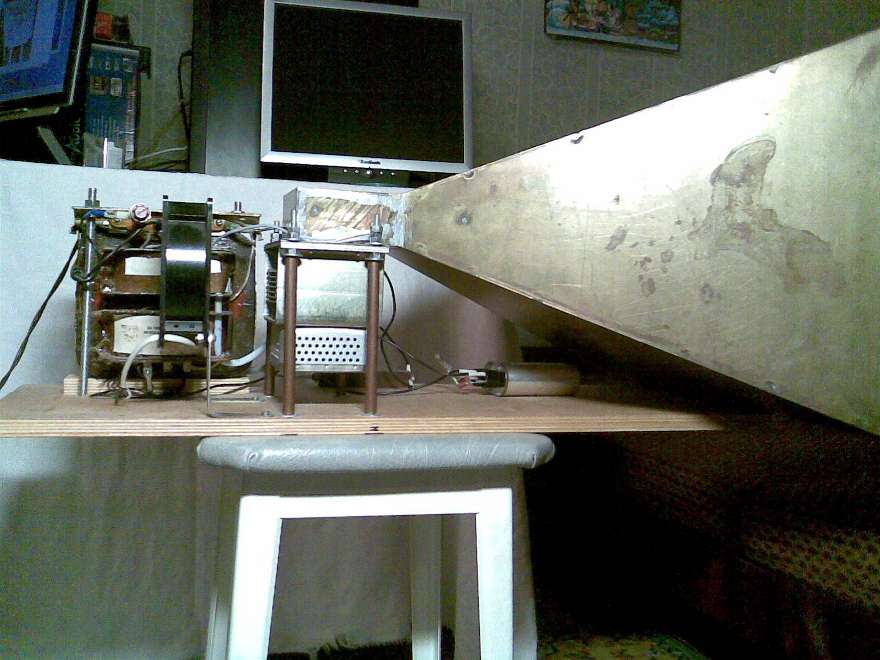

Конструируем СВЧ пушку
Сегодня и мы расскажем, каким образом конструируется СВЧ пушка из микроволновки, описанная Kreosan на ютуб. Итак, нам понадобится:
- Микроволновая печь (рабочая).
- Банка из-под кофе или консервная, ещё лучше корпус от громкоговорителя (колокол).
- Проволока.
- Необходимая мелочёвка.
Схема магнетрона
Главный элемент, находящийся в микроволновке — магнетрон. Его предназначение, генерировать волны сверхвысокой частоты и огромной мощности. Мы должны извлечь нужный прибор. Для незнающих он имеет забавный вид. Сверху из железной штуки, являющейся радиатором большой мощности, торчит штырь. Он является СВЧ-излучателем. Мощность излучения около 700–800 Вт.
Схема магнетронной пушки
Оригинальная хлебница
Если микроволновка сгорела и нет возможности ее исправить или переделать в духовку, то корпус прибора можно использовать для изготовления вместительной хлебницы. Достаточно преобразить внешний вид устройства.
Как в случае изготовления маломощной духовки, желательно удалить из устройства все внутренние детали для уменьшения массы, а также шнур питания. После этого внешнюю поверхность покрасить любой краской по металлу. Преобразить внешний вид устройства можно не только окрашиванием, но и наклейками.
Как вариант, можно добавить в камеру несколько светодиодов в качестве подсветки, которую можно активировать в ночное время. Для такой переделки не требуется удалять сетевой шнур из прибора, а во внутренней части установить миниатюрный понижающий транзистор, от которого и будет запитываться подсветка.
Хлебница из микроволновки
Оригинальная хлебница
Если сломаны многие детали из старой микроволновки, то ваша помощница уже не подлежит восстановлению, но из них можно сделать много самоделок или весьма оригинальных девайсов. В этих целях используется корпус от микроволновой печи. Хоть он и будет занимать много места на кухне, но можно его перекрасить или сделать современный декупаж — декорировать оригинальным рисунком или орнаментом, а затем покрыть все бесцветным лаком. Это надежно сохранит уникальную, самодельную композицию и поможет ей гармонично вписаться в дизайн интерьера современной кухни.
Хлебница из микроволновки получится довольно вместительная, а если модуль процессора не сломанный и находится в хорошем состоянии, то она будет оснащена часами.
Зарядное устройство из микроволновки для аккумулятора
При изготовлении автомобильного зарядного устройства, также потребуется удалить вторичную обмотку на трансформаторе микроволновки. Далее, наматывая определенное количество витков из снятой ранее проволоки, следует добиться получения стабильных 12 Вольт. В данном случае получится сделать простейшее зарядное устройство из микроволновки.
Как видно, самоделки из микроволновки и трансформатора с двигателем от неё, выходят довольно неплохими. Однако стоит понимать, что некоторые детали от микроволновки могут быть весьма опасными, поэтому при их использовании следует максимально соблюдать технику безопасности и не делать того, чего не знаешь.
Тонкости модернизации трансформатора от СВЧ-печи
Чтобы сделать вторичную обмотку, вам надо намотать на сердечник 2–3 витка, что обеспечит получение выходного напряжения порядка 2 В, а силы кратковременного сварочного тока – больше 800 А. Этого вполне достаточно для эффективной работы аппарата точечной сварки. Намотка такого количества витков может вызвать затруднения, если используемый провод имеет толстый слой изоляции. Решить эту проблему достаточно просто: необходимо снять с провода стандартную изоляцию и обмотать его изолентой, имеющей тканевую основу
Очень важно, чтобы провод, используемый для вторичной обмотки, имел минимально возможную длину, что позволит избежать необоснованного увеличения его сопротивления и, соответственно, уменьшения силы тока
Новая вторичная обмотка заняла свое место
Если вам надо сваривать металлические листы толщиной до 5 мм, имейте в виду, что для этого потребуется аппарат для точечной сварки, обладающий большей мощностью. Чтобы сделать его своими руками, необходимо использовать соединенные в одну цепь два трансформатора. Соблюдать соответствующие правила при выполнении такого соединения надо обязательно. Если вы ошибетесь и неправильно подключите выводы первичных и вторичных обмоток двух трансформаторов, может возникнуть короткое замыкание. Правильность соединения обмоток, если на их одноименных выводах нет маркировки, проверяется при помощи вольтметра.
После правильного соединения одноименных выводов двух трансформаторов требуется замерить значение силы тока, который они совместно формируют. Как правило, самодельные трансформаторы, предназначенные для аппаратов точечной сварки, эксплуатировать которые планируется в домашних мастерских, ограничивают по силе тока – не более 2000 А. Превышение этого значения спровоцирует перебои в работе электрической сети не только в вашем доме, но и у ваших ближайших соседей. А это, естественно, приведет к конфликтам. Значение силы тока, выдаваемого соединенными трансформаторами, а также наличие короткого замыкания в их цепи проверяют при помощи амперметра.
Еще один пример сборки точечной сварки представлен на видео ниже:
Проверить трансформатор самостоятельно
Выявить его работоспособность можно двумя способами – безопасным и под напряжением. Об этом ниже.
Безопасная диагностика: как проверить трансформатор микроволновки мультиметром
Безопасное исследование выполняют с помощью тестера (мультиметра). Суть исследования – это поиск каких-либо неполадок. Последовательность действий выглядит следующим образом:
- Прибор настраивают для проведения измерения, установив необходимые пределы измерений.
- После этого проверяют сопротивление катушек – первичной и вторичной.
Важно! Перед проведением замеров преобразователь должен быть извлечён из корпуса. Если на панели тестера появляется цифра «1», произошёл разрыв. При наличии замкнутой цепи на первой катушке на индикаторе должно быть значение порядка 4 – 4,5 Ом, на накальной катушке 3,5–8 Ом, на высоковольтной 140–350 Ом
Мультиметр настраивают на диапазон измерений в пределах 200 Ом. При проведении замеров, результаты не должны выходить за показанные пределы
При наличии замкнутой цепи на первой катушке на индикаторе должно быть значение порядка 4 – 4,5 Ом, на накальной катушке 3,5–8 Ом, на высоковольтной 140–350 Ом. Мультиметр настраивают на диапазон измерений в пределах 200 Ом. При проведении замеров, результаты не должны выходить за показанные пределы
Если на панели тестера появляется цифра «1», произошёл разрыв. При наличии замкнутой цепи на первой катушке на индикаторе должно быть значение порядка 4 – 4,5 Ом, на накальной катушке 3,5–8 Ом, на высоковольтной 140–350 Ом. Мультиметр настраивают на диапазон измерений в пределах 200 Ом. При проведении замеров, результаты не должны выходить за показанные пределы.
Важно! Если измерения вышли за указанные пределы, то, скорее всего, произошло замыкание между витками обмотки. Целесообразно учитывать погрешность измерительного прибора. Для того чтобы проверить состояние устройства, нет нужды отдавать печь в сервисный центр
Если у пользователя имеются знания основ электротехники, то он сможет протестировать параметры напряжения
Для того чтобы проверить состояние устройства, нет нужды отдавать печь в сервисный центр. Если у пользователя имеются знания основ электротехники, то он сможет протестировать параметры напряжения
Целесообразно учитывать погрешность измерительного прибора. Для того чтобы проверить состояние устройства, нет нужды отдавать печь в сервисный центр. Если у пользователя имеются знания основ электротехники, то он сможет протестировать параметры напряжения.
Проверка под напряжением
Если проведена проверка замыкания, но изделие всё равно не работает в штатном режиме, то имеет смысл определить состояние вторичного дросселя.
Внимание! Это опасный процесс, и, выполняя работу, необходимо соблюдать меры безопасности. Алгоритм проверки устройства под током выглядит следующим образом:. Алгоритм проверки устройства под током выглядит следующим образом:
Алгоритм проверки устройства под током выглядит следующим образом:
- На изделие подают 220 В.
- Используя прибор, который позволяет проводить работы от 2 кВ, проверяют напряжение на выходах обмоток.
Вольтаж на накальной катушке должен лежать в пределах 3 кВ, на высоковольтной – 2 кВ.
Обратная проверка
Такой способ проверки трансформатора, наверное, самый простой. На вторичную обмотку подают 220 В, с первичной будет снято 24 В. В том случае, если на первичную обмотку подать 12 В, то на вторичной потенциал достигнет 109 В.
Если в холостом режиме работы происходит нагрев устройства, то, скорее всего, произошло замыкание между витками обмотки. Если оно греется во время работы, а при отключении он перестаёт нагреваться, то необходимо искать неполадки дальше.
