Как сделать цифровую антенну для телевизора

Антенна из пивных банок

Несмотря на то, что выглядит она несерьезно, изображение становится намного лучше. Проверено неоднократно. Попробуйте!

Наружная антенна из пивных банок

Нужны:

• две жестяные банки емкостью 0,5 литра,
• кусок деревяшки или пластика около 0,5 метра длиной,
• кусок телевизионного провода RG-58,
• паяльник,
• флюс по алюминию (если банки алюминиевые),

• припой.

Собираем так:

1. В дне банки строго по центру сверлим отверстие (5-6 мм диаметром).
2. Через это отверстие протягиваем кабель, выводим его через отверстие в крышке.
3. Эту банку закрепляем слева на держателе так, чтобы кабель был направлен в середину.
4. Вытаскиваем из банки кабель примерно на 5-6 см, снимаем изоляцию примерно на 3 см, разбираем оплетку.
5. Оплетку подрезаем, ее длина должна быть около 1,5 см.
6. Ее распределяем по поверхности банки и припаиваем.
7. Торчащий на 3 см центральный проводник нужно припаять к донышку второй банки.
8. Расстояние между двумя банками нужно сделать как можно меньше, и зафиксировать каким-либо образом. Один из вариантов — липкая лента или изолента.
9. Все, самодельная антенна ДМВ готова.

Второй конец кабеля оконечиваете подходящим штекером, включаете в нужно гнездо телевизора.  Эту конструкцию, кстати, можно использовать для приема цифрового телевидения. Ели у вас телевизор поддерживает этот формат сигнала (DVB T2) или есть специальная приставка к старому телевизору, то можете поймать сигнал от ближайшего ретранслятора. Нужно только узнать где он находится и туда направить вашу телевизионную антенну, сделанную своими руками из жестяных банок.

Простые самодельные антенны можно сделать из жестяных банок (из-под пива или напитков). Несмотря на несерьезность «компонентов» работает она очень хорошо, а изготавливается очень просто

Ту же конструкцию можно приспособить для приема каналов  метрового диапазона. Вместо 0,5 литровых банок поставьте на 1 литр. Будет принимать МВ диапазон.

Еще один вариант: если паяльника нет, или паять вы не умеете, можно сделать проще. Две банки привязываете на расстоянии в несколько сантиметров к держателю. Конец кабеля зачищаете на 4-5 сантиметра (аккуратно снимаете изоляцию). Оплетку отделяете, свиваете в жгут, из нее делаете колечко, в которое просовываете саморез. Из центрального проводника делаете второе колечко и через него продеваете второй саморез. Теперь на дне одной банок зачищаете (шкуркой) пятнышко, к которому прикручиваете саморезы.

Вообще-то для лучшего контакта нужна пайка: колечко оплетки лучше залудить и запаять, как и место контакта с металлом банки. Но и на саморезах получается неплохо, правда, периодически окисляется контакт и его нужно чистить. Как «заснежит» будете знать — почему…

Возможно, вам интересно, как сделать мангал из баллона или бочки, прочесть об этом можно тут.

Постоянное напряжение

Процесс с использованием постоянного напряжения актуален в случае небольшой дозарядки. Многие устройства с подобным режимом работы функционируют автоматически – это гораздо проще и быстрее, нежели способ, описанный выше. В этом случае уже можно примерно прикинуть, сколько будет заряжаться аккумулятор, поскольку на процесс влияет подаваемое напряжение:

• 14,4 В – аккумулятор 12 вольт зарядится на 80 % в течение 24 часов.
• 15 В – батарея за сутки способна зарядится уже на 90 %.
• 16 В – процент зарядки может достигнуть 95 %.
• 16,3 В – в этом случае аккумулятор заряжается полностью.

Сколько должно быть ампер при зарядке аккумулятора в этом случае? Суть здесь заключается в том, что на протяжении всего процесса изменяется значение тока. Вначале, когда аккумулятор разряжен, величина может доходить до нескольких десятков ампер, но впоследствии ток понижается. Одновременно растет внутреннее сопротивление батареи.

Удобство этого способа – это отсутствие необходимости контролировать силу тока, зарядное устройство способно это делать самостоятельно. И когда АКБ зарядится, прибор также самопроизвольно прекращает процесс.

Антенна из жестяных банок

Чтобы собрать простую антенну своими руками для цифрового ТВ , используйте коаксиальный провод, несколько алюминиевых или жестяных банок. Желательно также подготовить небольшую трубу из пластика. Выбор материала для основания очевиден – планка из древесины.

К материалу выдвигается только одно требование – внутренняя поверхность должна быть ровной, а не ребристой. Каждый желающий способен сконструировать телеантенну, придерживаясь простой пошаговой инструкции:

1. Сначала тщательно вымойте банки, а потом подождите, пока они высохнут.
2. Обработайте конец антенного провода.
3. Снимите изоляцию центральной жилы, а потом скрутите оплётку.
4. У вас есть два проводника, которые необходимо прикрепить к банкам.
5. Проводники при желании можно припаять, если под рукой есть необходимый инструмент. Альтернативный вариант – закрепить проводники саморезами.
6. Скрутите петли на концах проводников. В них нужно продеть саморезы, а уже потом закрепить их на банках.
7. Используйте мелкозернистую наждачную бумагу, чтобы тщательно отчистить металлическую поверхность банок, следует снять краску.
8. Закрепите банки на основании, которым может быть планка из древесины или пластиковая труба.
9. Универсальных замеров не существует. Всё необходимо просчитывать в индивидуальном порядке.
10. Вставьте антенный кабель в телевизор или ресивер и попытайтесь настроить цифровые каналы.

Из пивных банок

Жестяные и алюминиевые пивные банки использовать можно, но предварительно снимите краску мелкозернистой наждачной бумагой. Не стоит питать иллюзий, рассмотренный вариант – аварийное решение. Поэтому при оптимальном стечении обстоятельств в хорошем качестве и без помех будет транслироваться всего лишь несколько телеканалов.

Вне всяких сомнений, конечный результат определяется в связи с тем, как далеко расположен ретранслятор сигнала. Причиной появления дополнительных помех может стать ландшафт, деревья, высокие здания. Конечно, качество изготовления телеантенны тоже играет свою роль.

Результат

Подключаем и направляем на вышку.

Сравнивать антенну я буду с такой же, только полноразмерной на 1/4 длины волны.

Датчиком уровня послужит китайская приставка для приема цифрового телевидения.

Результат:

• Классическая антенна Харченко 1/4 длины волны, приставка выдала – 40% чувствительности.
• Наш уменьшенный вариант 1/8 длины волны – 22%.
• И для сравнения, воткнем обычный кусок провода – 1%.

Вывод:При уменьшении размеров вдвое, примерно во столько же упала и чувствительность. Но, как видите из результатов, с куском провода сравнивать не приходится.
В домашних условиях антенна показала себя отлично. Все каналы ловятся и принимаются устойчиво, так же как и на полноразмерный вариант. Рекомендую для повторения.

Виды антенн dvb t2

Стандарт т2 дмв телевидения — на данный момент новейший массовый, применяемый для передачи цифрового сигнала. Его особенностью является значительное упрощение устройств приёма-передачи за счёт применения устройств расшифровки, так называемых тюнеров, некоторые модели телевизоров уже имеют встроенный модуль расшифровки цифрового сигнала. Значительно снижены требования к мощности сигнала, даже сигнал незначительной мощности достаточен для воспроизводства картинки высокого качества, поэтому почти всегда отпадает потребность в усилителе, он становится ненужным.

Антенна Харченко

Рассмотрим устройство зигзагообразного волновода, устройство которого предложено энтузиастом-инженером К. П. Харченко ещё в 1961 в журнале «Радио». Внешне этот прибор выглядит как двойной примыкающий разомкнутыми углами друг к другу ромб или квадрат, в точках примыкания подключаются центральная жила и оплётка коаксиального кабеля.

Для усиления сигнала можно применить металлический рефлектор — зеркало, отражающее дальний сигнал на устройство. Размеры цифровой антенны своими руками зависят от длины волны принимаемого сигнала, понятно, что для дециметрового диапазона волн и размеры dvb t2 антенны своими руками будут находиться в пределах нескольких дециметров. Чем выше частота приёма — тем короче волна, меньше размеры. Комнатный волновод для приёма каналов будет иметь размеры сторон примерно 11 и 15 сантиметров, общие внешние габариты 30 на 17 см, размеры рефлектора 50 на 50 см.

Для его изготовления потребуется чуть больше метра проводника — медного или алюминиевого провода или трубки диаметром от 5−6 мм, лучше до 10 мм или полосы, сопоставимой ширины. Расстояние между разомкнутыми точками углов примыкания 1−2 см, расстояние до рефлектора где-то 5−7 см. Этого будет дальнобойный волновод, позволяющий принимать 20 и более программ. Длина телевизионного кабеля влияет на действие антенны, если кабель будет свыше 5−7 метров, потребуется усилитель, какой — выбирать вам.

При эксплуатации волновод должен быть развёрнут в сторону ближайшей передающей станции, при первой установке стоит поэкспериментировать с ориентацией устройства, добиваясь устойчивого приёма сигнала.

Этот тип антенн можно с успехом применять и для приёма слабого сигнала сотовой сети, только размеры устройства будут в несколько раз меньше. В сети достаточно онлайн-калькуляторов для расчёта конкретных параметров для каждого случая.

Походная антенна

Для изготовления этой самоделки, кроме штекера для подключения к ТВ приёмнику, нужно только две одинаковых пустых пол-литровых металлических банок из-под напитков. Вместо коаксиального кабеля, можно взять обычную «лапшу» для стационарных телефонов. В районе горлышка каждой пустой и сухой банки саморезом закрепляется один провод «лапши» или к одной прикручивается оплётка телевизионного кабеля, а к другой — его сердцевина. Банки располагаются на одной прямой, настройка приёма производится путём изменения расстояния между ними от 1 до 8 см, а также точной ориентацией по направлению излучателя. Устройство не должно быть слишком близко расположено к телевизору.

Ленивая антенна

Если неохота заморачиваться ни с каким рукодельем, а тратить лишние деньги жалко, то можно устроить совсем простенькое приспособление. Но работать оно будет устойчиво там, где уровень сигнала довольно высокий. Потребуется знать частоту цифрового вещания, чтобы определить длину волны. Для этого 300 делится на число мегагерц частоты вещания «цифры» и получается довольно точное значение в метрах. Для частоты в 480 МГц длина волны составит 0,625 м, а для 700 МГц — примерно 0,430 м. Когда даже длину волны вещания неохота узнавать берём просто 0,63 м, наибольшую из возможных.

Берётся отрезок коаксиального кабеля, равный рассчитанной длине волны, зачищаются концы от наружней изоляции, чтобы был доступ к оплётке. Отрезанный кусок сгибается в разорванную окружность — между зачищенными концами должен быть разрыв в 1−2 см и закрепляется любым способом, как проще, хоть на картонной коробке. С первой стороны припаивается центральная жила другого куска этого же кабеля, с другой — оплётка. На противоположный от места пайки конец крепится штекер. Подключаем и наслаждаемся просмотром цифрового вещания.

Для того, чтобы самостоятельно изготовить антенну для dvb t2 своими руками не потребуется много времени и особых затрат, а результат порадует.

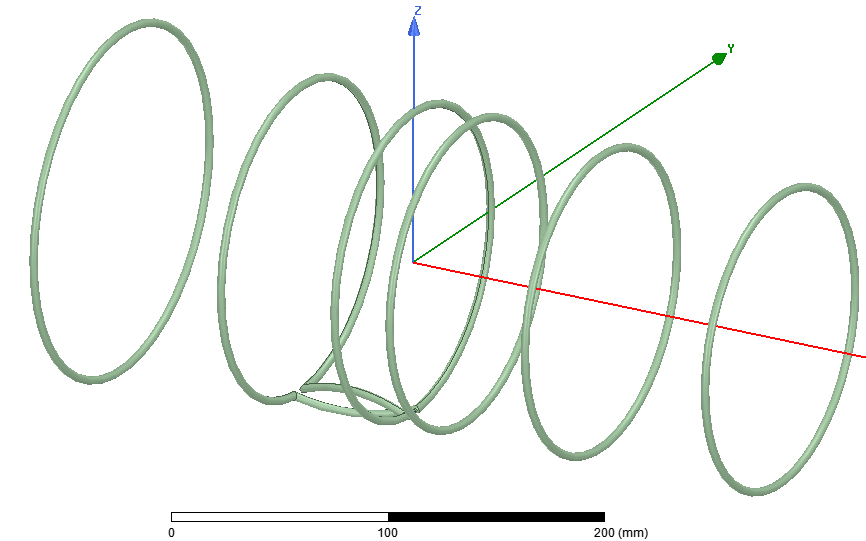

Антенна Туркина

Подготовьте основы для вибраторов. Возьмите обыкновенную рейку из сосны, начертите на ней линию размещения колец, сделайте разметку всех основ для центров пазов. Просверлите отверстия сверлом небольшой толщины. Для каждого кольца отрежьте кусок медной проволоки с сечением 2.5 кв. мм. Согните их кольцами, залудите концы.

Установите кольца в пазы. Соедините посредством паяльного аппарата концы, которые залудили, соберите схему фиксации вибраторов. Если посмотреть на вибраторы сзади, должны быть видны концентрические круги с заметной осью, которую нужно направить на ретранслятор. Посредством паяльника соедините активные выводы с проводом антенны. На место, куда подключается провод, установите кольцо из феррита, чтобы согласовать сопротивления волн провода и приемника.

Самая проста антенна для дачи — из металлических банок

Для изготовления этой телевизионной антенны кроме кабеля нужны будут только две алюминиевых или жестяных банки да кусок деревянной планки или пластиковой трубы. Банки должны быть металлическими. Можно брать пивные алюминиевые, можно — жестяные. Главное условие — чтобы стенки были ровными (не ребристыми).

Эта ТВ антенна для дачи может быть сделана своими руками за несколько минут

Банки промывают и высушивают. Конец коаксиального провода разделывают — скрутив жилы оплетки и очистив центральную жилу от изоляции получают два проводника. Их крепят к банкам. Если умеете пользоваться паяльником, можно припаять. Нет — берете два маленьких самореза с плоскими шляпками (можно «блошки» для гипсокартона), на концах проводников скручиваете петлю, в нее продеваете саморез с установленной на нем шайбой, прикручиваете к банке. Только перед этим надо металл банки очистить — сняв налет при помощи наждачной бумаги с тонким зерном.

Необходимо предварительно зачистить банку от краски

Банки закрепляют на планке. Расстояние между ними подбирают индивидуально — по лучшей картинке. Не стоит надеяться на чудо — в нормальном качестве будет один-два канала, а может и нет… Зависит от положения ретранслятора, «чистоты» коридора, того, насколько правильно ориентирована антенна… Но как выход в аварийной ситуации — это отличный вариант.

Что понадобится для изготовления в домашних условиях дальнобойной TV-антенны?

Многие радиолюбители знают «в лицо» так называемую «восьмерку», действующую на досточно большое расстояние. Она же – зигзагообразная антенна дециметрового диапазона. Она отличается простотой устройства и высокой технологичностью сборки (собрать ее можно, буквально, за несколько минут).

Для ее создания потребуется:

Длинный, тонкий токопроводящий металлический материал с минимальным сопротивлением. Он может иметь форму трубки, прутка, проволоки, на худой конец – просто полосы ли даже уголка. Финально антенна имеет вид двух соединенных между собой в одной вершине ромба. Обычно за ромбами устанавливается отражатель, но в случае с цифровым телевизионным сигналом он бесполезен, так что его отсутствие еще больше упрощает конструкцию.

Но лучше всего будет взять для формирования антенного контура 2-5-миллиметровую медную проволоку. Из нее нужно будет выгнуть нужную форму.
Для достижения лучшего качества лучше это делать с использованием тисков и молотка.

Однозначно понадобится коаксиальный кабель. Его длину рассчитайте самостоятельно, в зависимости от того места, где планируется установить антенну, до места стационарного базирования телевизора. Кроме того, следует оставить два витка на всякий случай, свернув их в небольшую бухту.
Один конец коаксиального кабеля, оборудованный штекером, подключается к телевизору. Другой – зачищается и припаивается к контуру антенны. Лучше всего брать кабель с сопротивлением, не ниже 75 Ом

Он должен быть по всей длине покрыт изоляцией и если предполагается устанавливать антенну под открытым небом, то качеству изоляции нужно уделить повышенное внимание (чтобы возможный пробой при ее повреждении не вывел из строя сам телевизор). Соответственно, для припаивания понадобится паяльник, наждачная бумага, канифоль и надфиль.

Принцип работы антенны для цифрового телевидения

Независимо от типа сигнала (аналоговый или цифровой), его передачу обеспечивают телевизионные вышки. Телеантенна соответствующей мощности гарантирует качественный приём. Чтобы настроить цифровое телевидение, потребуется антенна синусоидальной формы. Позаботьтесь о максимальном рабочем диапазоне частоты. Этот показатель измеряется в МГц.

V-напряжение появляется, когда электромагнитные волны проникают сквозь принимающие лучи антенного устройства. Разные волны имеют особый потенциал, который отмечается характерным символом. Под влиянием наведенного напряжения формируется электроток, сосредоточенный внутри запертого приёмного контура. Он имеет R-сопротивление. Постепенно сила электротока нарастает. Микросхема телевизора обеспечивает обработку волн, трансформируя их в изображение, которое транслируется на экране. Звук подаётся через динамики.

Антенна для цифрового ТВ своими руками бывает как комнатной, так и наружной. Главное, чтобы она была дециметровой. Понятно, что комнатная антенна на даче, то есть в зоне плохого приёма сигнала, не обеспечит настройку всех каналов. Этот вариант в большей степени подходит пользователям, проживающим неподалёку от ретрансляторов.

Народный рейтинг самодельных антенн для цифрового ТВ

Многие уже успели попробовать описанные способы производства антенны на себе. Наилучшие показателями качества и легкости исполнения отличается изделие Харченко. В целом, рейтинг самодельных устройств для дальнего приема выглядит следующим образом:

1. Антенна Харченко.
2. Петля, сделанная из кабеля.
3. Логопериодическая.
4. Тройной квадрат.
5. Устройство из пивных банок или подобных напитков.
6. Волновой канал.
7. Бабочка.

Уровень сложности изготовления пользователем определяется самостоятельно. Поскольку на сигнал влияет не только антенна, но и место жительства — насколько антенна далеко находится от вышки. Самодельные всеволновая антенна может ловить сигнал от 20 км до 100 км. Популярная антенна — 33 см/17 см. Если не получилось с первого раза, попробуйте сделать другую модель. Количество отображаемых каналов также от нее зависит.

Если еще сомневаетесь, что выбрать рационально почитать отзывы на форумах или пообщаться с человеком, который уже успел поставить самодельную антенну в своем доме. А также внимательно выбирайте элементы для ее конструкции. Есть кабели, которые не медные, а просто покрыты сверху этим металлом. Использовать их небезопасно и не надежно. Провод может перегореть в любой момент.

В заключение

Несмотря на то что в большинстве квартир и домов сегодня проведён интернет и IP телевидение, без цифрового ТВ обойтись сложно. Ведь, к примеру, какой смысл приобретать второй IP приёмник на кухню, когда можно подключить 20 каналов бесплатно. Именно поэтому стоит знать, каким образом можно усилить сигнал, изготовить антенну или даже просто включить цифровое ТВ. Наверняка из сегодняшней статьи стало понятно, что никаких сложностей эта задача не составляет и справиться с ней может каждый.

ФОТО: news3day.ruХороший усилитель никогда не подведёт и подобной ситуации не случится
