Video-in
ля
просмотра и записи видеоизображений с внешних аналоговых входов плата комплектуется
программой InterVideo WinProducer версии 2.0, позволяющей осуществлять полный
цикл видеомонтажа — от оцифровки с аналоговых либо DV-источников до создания
DVD. По умолчанию предлагается стандарт NTSC; максимальное разрешение при оцифровке
видеосигнала ограничено 720Ѕ480 (вместо положенных по стандарту PAL 720Ѕ576).
Лучше выбрать 720Ѕ288 и цифровать без полей. Оцифровка статичных кадров (StillCapture)
производится только с разрешением 640Ѕ480.
Качество оцифровки невысокое, но для сброса на VHS-видеомагнитофон вполне годится.
Четкость изображения оставляет желать лучшего; наблюдается некоторая замыленность
и «дрейф» цветов, присущие композитному видеосигналу даже при оцифровке по S-Video
(то есть разница между качеством оцифровки по композитному «тюльпану» и S-Video-входам
практически отсутствует, о чем компания MSI скромно предупреждает в характеристиках
платы). Запись и воспроизведение звукового сопровождения возможны только через
штатную звуковую карту компьютера (если она есть).
На выходе программа поддерживает все распространенные файловые форматы и кодеки:
DVD, VideoCD, SVCD, DV type 1 и 2, ASF, WMF, DivX, MP3 и др. Дополнительно к
ней прилагается Professional Users Pack, включающий кодек MPEG-4 и модули для
создания VCD с непосредственной записью прямо на CD-R.
Творческие возможности InterVideo WinProducer сильно ограничены заложенным
в нее набором переходов, фильтров и титров (по сравнению с более серьезными
программами, описанными, например, в статье «Краткая энциклопедия цифрового
видео» Сергея Блохнина), но ведь и видео далеко не цифровое, а начинающим пользователям
ее возможностей вполне достаточно. Все этапы монтажа просты, наглядны и интуитивно
понятны (рис. 7).
Вывод смонтированных фильмов осуществляется той же WinProducer или плеером
MSI WinDVD.
Особенности подключения
Перед приобретением цифровой приставки нужно посмотреть на заднюю стенку своего телевизора и запомнить, какие разъемы для подключения внешних устройств он имеет. Это поможет в выборе ресивера и облегчит дальнейшее его подсоединение.
Подключение к новым телевизорам
Процесс соединения телевизора с приставкой сводится, в первую очередь, к выбору правильного интерфейса. Как указывалось выше, приоритет имеет цифровое подсоединение. Но если использовать аналоговый интерфейс, когда есть возможность применить цифровой, то будет проходить повторное преобразование сигнала, что негативно отразится на изображении.
Схема подключения выглядит так:
- соединяем выключенные приборы заранее выбранным способом;
- включаем ресивер;
- в антенный вход приставки подсоединяем телевизионную антенну, кабель от поставщика или спутниковую тарелку;
- включаем телевизор;
- проверяем батарейки на ПДУ и начинаем управление и просмотр.
Такой алгоритм подходит любому телевизору, как плазменному (LG, Samsung и Philips), так и советскому ламповому, если у него есть нужные интерфейсы. Однако проблему отсутствия цифровых слотов существует способ обойти.
Подключение к старым ТВ-приемникам
Старые ламповые ТВ-приемники, например, Витязь или Рубин, имеют только антенный вход. Но преобразователю сигнала этого достаточно, и подобные телевизоры могут демонстрировать цифровой сигнал. Для этого нужно только антенный провод вставить в разъем «RF OUT» на ТВ-приемнике. Правда качество изображения будет низкое, но это будет немного сглаживаться малой диагональю экранов у старых моделей.
Подключение двух телевизоров
Если нужно подключить к приставке сразу два телевизора, например, Toshiba и Sony Bravia, то нужно в антенный выход ресивера подсоединить сплиттер (разветвитель сигнала). Этот переходник на два кабеля допускает демонстрацию на двух ТВ-приемниках цифрового телевидения, но только синхронно — на обоих дисплеях будет идти одна и та же передача.
Подключение двух тюнеров
Этот вариант актуален, когда нужно просматривать на двух телевизорах разные программы. Например, если в отдельном помещении стоит домашний кинотеатр, то к нему лучше подключать AV ресивер, который помимо вывода на большой экран изображения высокой четкости обеспечит качественный звук разных форматов (на выбор пользователя). А для кабинетного телевизора подойдет приставка Смарт ТВ для просмотра онлайн телевидения и выхода в соцсети.
Реализация подобной схемы также выполняется через сплиттер. Но в этом случае сигнал раздваивается до ресиверов. Это более дорогой способ. Сэкономить можно, купив вторую приставку без приемника (такие выпускают). Тогда сигнал будет поступать на ресивер с приемником, там расшифровываться и передаваться на вторую приставку без приемника. Тюнеры лучше всего соединить между собой Ethernet-кабелем.
Распиновка разъема
Даже такой привлекательный разъем, как SCART, не может эксплуатироваться бесконечно. На смену ему пришло соединение S-Video. Оно и сейчас широко применяется в различной технике. Для стыковки со SCART можно использовать широко распространенные переходники. Схема распайки приведена на картинке ниже.
Но все большее распространение получает еще более простое решение — RCA. Разнесенное подключение подразумевает использование штекеров желтого, красного и белого цвета. Желтая и белая линии отвечают за стереофоническое аудио. Красный канал подает видеосигнал на телевизор. Распайка на «тюльпаны» производится по схеме, показанной на следующем фото.
Что такое оптический выход на телевизоре и как подключить кабель к нему
Большинство кабелей в качестве коммуникации используют электричество. Цифровые и аналоговые (передача идет одинаково) потоки будут переходить от одного устройства к другому в виде электрического импульса через проводник.
Другую схему передачи сигнала использует кабель, подключаемый через оптический выход. Что такое оптический выход на телевизоре — далее в статье
Смысл системы и история возникновения
Ещё несколько десятилетий назад, передача оптосигнала считалась фантастикой. Многие хотели применять на практике очень высокую скорость передачи данных, на которую способен только свет.
В 1840 году физики доказали, что свет может отражаться в воде. В 1854 году уже другой ученый выдвинул доказательства, что свет изгибается вместе с носителем. В 1880 году Александр Белл изобрел оптическую телефонную связь, и назвал ее фотофоном. Но эта технология не прижилась. Но идея передачи сигнала через воздух увидела свет.
Подробная технология начала использоваться, к примеру, для общения между проходными судами. Фотофон был невостребованным, пока не начали использовать для эксперимента лазер, и не добились прорыва в технологии волоконно-оптических сетей.
Установленные стандарты передачи через волокно используют основные этапы перемещения информации:
- Сигнал создается из электрического.
- Происходит ретрансляция с сохранением силы, но без искажений.
- Сигнал принимает устройство.
- Он преобразуется обратно в электрический.
Оптический кабель для телевизора состоит из 2 частей: сердцевина и оболочка.
При использовании провода нужно учитывать сложность в соединении – там, где был произведен разрез. Такие процедуры проводят с использованием высокоточной аппаратуры. Поэтому в домашних условиях применяют готовые провода определенной длины.
Преимущества оптического выхода
Использование такого выхода на телевизоре обусловлено некоторыми преимуществами:
- передаваемый сигнал не подвергается воздействию электромагнитных помех;
- собственные электромагнитные излучения полностью отсутствуют;
- создается гальваническая развязка между несколькими приборами.
Каждое из преимуществ оказывает большое влияние на звуковоспроизводящую систему. Дело в том, что производители техники много времени тратит на соединение блоков между собой без помех.
Оптическое соединение на телевизоре стало определенным стандартом для каждого ТВ-устройств, DVD проигрывателя, компьютерных карт и игровых консолей. Оптосоединение обеспечивает высококачественный способ передачи звука с телевизора или иной аппаратуры без потери качества.
Как выглядит оптический выход на телевизоре
На телевизоре есть большое количество разъемов. Один из них — для передачи сигнала оптического. Этот порт легко узнать благодаря трапецевидной заглушки, которая подписана Optical Audio, Digital Audio Out, или Toslink.
При включении устройства, заработает индикатор с красным свечением вокруг порта чтобы пользователи знали, как подключить устройство. Поэтому подключение оптического кабеля телевизору – дело простое.
Параметры оптического кабеля для качественного соединения
Чтобы подключить к устройству оптический провод, при этом сохранив высокие показатели звука, нужно руководствоваться следующими правилами:
Длина провод не должна превышать 10 метров. Самый оптимальный вариант — 5 метров. В таком случае качество передачи сигнала останется неизменным
Также некоторые производители выпускают тридцатиметровые кабели, которые передают сигнал без перебоя
Но качество будет зависеть от принимающего устройства.
Чем толще кабель, тем дольше он прослужит.
Самые качественные варианты дополнительно оснащают оболочкой, изготовленной из нейлоновой ткани.
Важно обращать внимание на тип сердечника. Подходящие варианты — кремнеземные или стеклянные
Они значительно превышают пластиковые по качеству.
Пропускная способность должна быть высокой
Хороший кабель имеет от 9 до 11 МГц
Такой показатель нужно выбирать, если дома установлена многоканальная звуковая система, со значительной частотой дискретизации
Хороший кабель имеет от 9 до 11 МГц. Такой показатель нужно выбирать, если дома установлена многоканальная звуковая система, со значительной частотой дискретизации.
Варианты подключения
Через RCA
Самый простой вариант, при котором старый телевизор будет показывать цифровые передачи, – это подключить его через «тюльпан», «колокольчик», он же комплект разъемов RCA.
Это самый старый тип из используемых разъемов. Его основа была разработана в 1940-х годах и до сих пор успешно применяется в куче разной аудио- и видеотехники.
Схема подключения через «тюльпан» выглядит следующим образом:
Выключите телевизор и ресивер из розеток.
Подключите разъемы кабелей в те гнезда, к которым они подходят. Здесь надо смотреть на маркировку. Обычно цветовые отметки на штекерах «тюльпана» соответствуют тем разъемам, куда они должны подключаться. Но бывают и исключения — разъемов может оказаться всего два, а цвета другие. В этом случае обязательно подключайте желтый (видеосигнал) и белый (звук моно) — красным можно пренебречь.
Подсоедините антенный кабель к приставке. Именно он служит источником сигнала.
Включите телевизор, зайдите в меню и выберите режим AV. Конкретный способ зависит от модели телеприемника (установка настроек на аппарате «Орион» сильно отличается от используемых для «Горизонта» с ЭЛТ еще советского выпуска).
Настройте каналы на цифровой приставке
Тут важно, чтобы шнур был не слишком длинным, а антенна – правильно сориентированной.
Сохраните настроенные каналы в памяти приставки.
Более подробно мы рассмотрели этот вопрос в инструкции по подключению цифровой приставки.

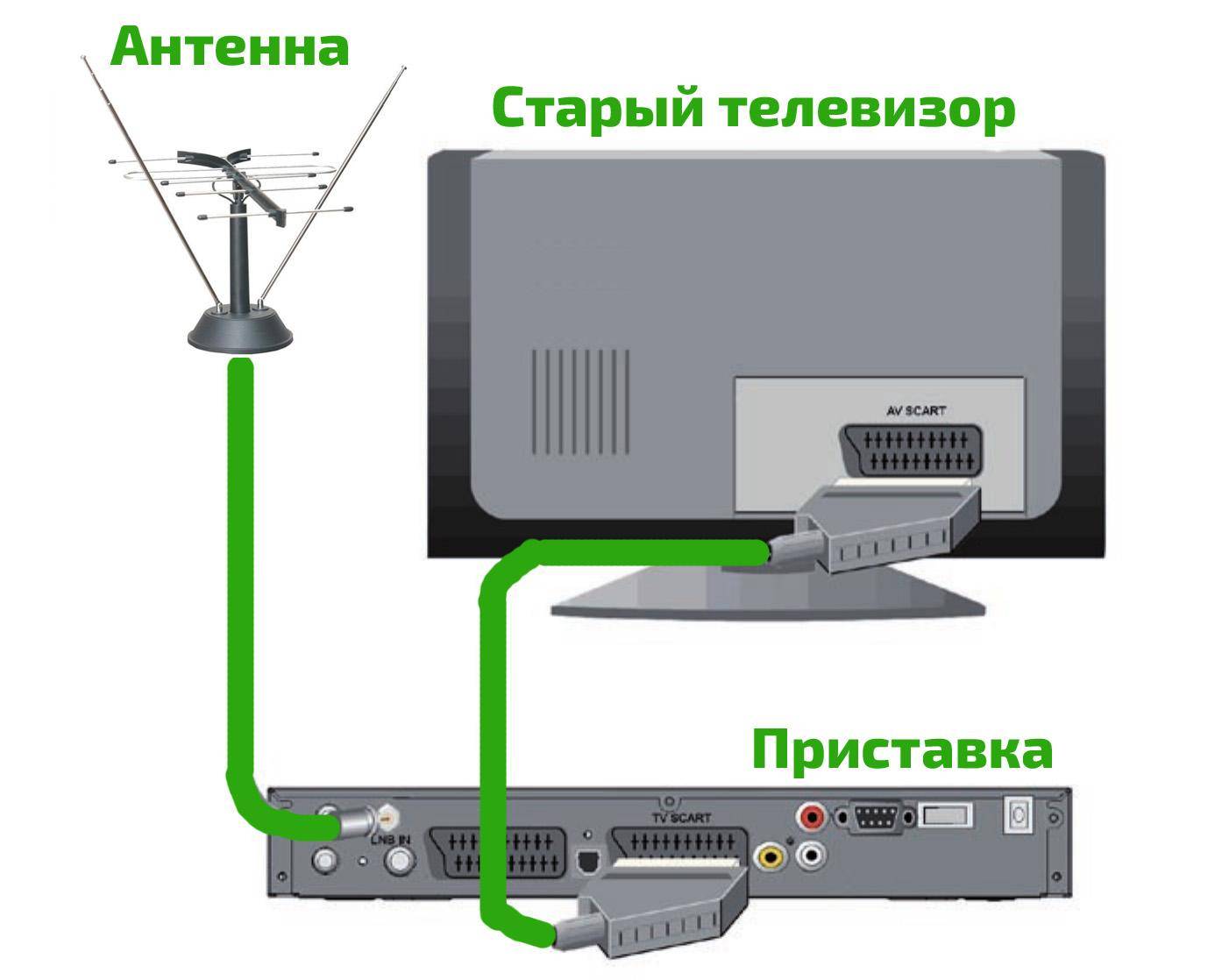

Через SCART
Другой вариант подключения – если на приставке и телевизоре есть разъем SCART. Этот интерфейс долгое время был основным европейским.
Если старый телевизор был изначально создан для приема низкочастотного сигнала через «Евро-AV» (как часто называется разъем SCART), то подключение выглядит следующим образом:
- Подготовьте аппаратуру: выставьте антенну максимально высоко, насколько это возможно, и сориентируйте ее в направлении ближайшего ретранслятора.
- Отключите питание. Лишний раз напомним, что все манипуляции с подключением нужно проводить на обесточенной аппаратуре.
- Соедините приставку и телевизор с помощью кабеля SCART.
- Включите питание.
- Переведите телевизор в AV-режим.
- Настройте приставку на прием телесигнала.
Через антенный разъем
Может оказаться, что на телевизоре просто нет разъема под AV-сигнал. Такое обычно случается, если используются старые советские приемники («Березка», «Горизонт», «Рекорд» и т. д.). В этом случае необходимо использовать антенный вход телевизора.
Подключение проводиться по следующей схеме:
- подключите антенну к приставке;
- соедините ее с помощью кабеля-переходника с RF-модулятором;
- последний подсоедините к антенному входу ТВ-приемника.
На телевизор будет приходить аналоговый высокочастотный сигнал с цифровыми каналами. Настраивать устройство на прием надо так же, как это делалось раньше с аналоговыми эфирными телепрограммами.
Возможные проблемы и их решение
При работе любого электронного устройства могут возникнуть проблемы, а когда они работают совместно, число вариантов неисправностей также увеличивается. Пользователь должен уметь определить их, а в несложных случаях самостоятельно исправить.
Каналы вообще не ловятся
Причин может быть множество:
- обрыв коаксиального кабеля;
- плохой контакт в разъёме RF IN или в месте соединения кабеля с антенной;
- использование антенны несоответствующей конструкции;
- выход из строя антенного усилителя;
- отсутствие питания на входе усилителя (может быть не включено в меню на странице «Поиск»);
- неверная направленность приёмного устройства на телевизионную вышку;
- неисправность самой приставки.
Необходимо поэтапно проверить каждую из возможных неисправностей и, выявив её, произвести ремонт или заменить одно из устройств подходящим для приёма или исправным.
Ловится только часть каналов
Причины следующие:
- ретранслятор, на который направлено приёмное устройство, не выдаёт полный пакет каналов;
- слабый уровень сигнала из-за ненаправленности антенны.
Следует перенаправить приёмное устройство.
Слабый сигнал
На уровень (мощность) сигнала могут влиять различные факторы:
- большая удалённость от телевизионной вышки;
- нахождение приёмного устройства в низине или в тени высоких сооружений;
- дождь или снег.
Чтобы это исправить, необходимо:
- приобрести более мощный усилитель;
- поднять антенну повыше;
- попытаться поймать отражённый сигнал.
В последнем случае — переждать.
Нет сигнала
Такая проблема может возникнуть из-за неблагоприятных погодных условий:
- сильный ветер может развернуть или опрокинуть антенну, оборвать коаксиальный кабель;
- во время грозы может повредиться антенный усилитель.
В таком случае пользователь:
- находит неисправность;
- производит ремонт;
- покупает новое устройство.
В связи с ремонтными или профилактическим работами могут временно отключить ретранслятор. Здесь остаётся только ждать.
Изображение тормозит или зависает
Если домашняя электронная аппаратура большую часть времени работает без каких-либо проблем, то притормаживание трансляции и зависание изображения — это вина сбоев в работе ретранслятора.
Каналы были, но пропали
Это может произойти только по двум причинам:
- Неисправность передающего ретранслятора. В этом случае придётся подождать, заполнив информационный голод чтением книги.
- Поломка самого устройства DVB-T2. В данной ситуации вариантов больше: поменять, если ресивер куплен недавно; отдать в гарантийный или обычный ремонт; купить новую приставку.
В любом случае в скором будущем всем придётся перейти на цифровой стандарт, и о том, какие бывают цифровые DVB-T2 приставки, как они подключаются и какие возникают проблемы из-за несоответствия купленного устройства имеющимуся телевизору, лучше узнать до приобретения ресивера.
RCA (разъём) — это… Что такое RCA (разъём)?
Разъёмы RCA для видеосигнала и стереофонического звука. Жёлтый — для видеосигнала, белый — для монофонического сигнала или левого канала стереофонического двухканального аудиосигнала, красный — для правого канала стереофонического двухканального аудиосигнала. RCA jack (также называемый phono connector, или CINCH/AV connector, а также в просторечии «тюльпан», «колокольчик») — стандарт разъёма, широко применяемый в аудио- и видеотехнике.
Название RCA произошло от названия Radio Corporation of America, предложившей этот тип разъёма в начале 1940-х годов для подключения фонографов к усилителям.
Большим недостатком данного типа соединений является то, что при подключении сначала соединяется контактная пара сигнала, а затем — корпусов. Это может вызвать повреждения приборов в момент соединения при наличии разности потенциалов между корпусами (часто наблюдалось при подключении телевизоров к ТВ выходу на видеокартах).
Стандартный штекер RCA (на слэнге папа), выглядит как центральный металлический выдающийся вперёд коннектор диаметром 3.2 мм (3.18 для размера 0.125 дюйма), внешней открытой длинной 9.0 мм (9.52/7.92 мм для размеров 0.375/0.312 дюйма), внутренней закрытой длинной 6.0 мм (5.56 для размера 0.219 дюйма). Окружённый металлическим круглым ободком, минимальным внутренним диаметром 8.0 мм (8.33 для размера 0.328 дюйма). Внешний диаметр ободка, зависит только от его толщины, и не нормируется.
Панельный RCA разъем (на слэнге мама), на который одевается ободок, имееет внешний диаметр 8.0 мм (8.33 для размера 0.328 дюйма), и глубину 7.50 мм (7.14 для размера 0.281 дюйма), поэтому, обжимающие губки ободка должны иметь немного больший внутренний диаметр.
В бюджетных версиях пространство между коннектором/цангой и ободком/корпусом заполняется пластмассой или полиэтиленом, в дорогих тефлоном или керамикой.
Стандартные цвета
Различные сигналы используют свой цвет разъёма, определяемый стандартом, но многоканальное аудио (7.1 и далее) до сих пор не имеет стандартных цветов.
В случае использования вывода звука на динамики телевизора, приводится приведение к левому каналу (разъём белого цвета).
| Композитный аналоговый видеосигнал | Составной | Жёлтый |
| Аналоговый аудиосигнал | Левый/Моно | Белый |
| Правый | Красный | |
| Центр | Зелёный | |
| Левый (surround) | Синий | |
| Правый (surround) | Серый | |
| Левый тыловой (surround) | Коричневый | |
| Правый тыловой (surround) | Рыжевато-коричневый (цвета загара) | |
| Сабвуфер | Пурпурный | |
| Цифровой аудиосигнал | S/PDIF | Оранжевый |
| Компонентное аналоговое видео (YPbPr) | Y | Зелёный |
| PB | Синий | |
| PR | Красный | |
| Компонентное аналоговое видео/VGA (RGB/HV) | R | Красный |
| G | Зелёный | |
| B | Синий | |
| H (Сигнал синхронизации по горизонтали)/ S (Синхросигнал композитного видео) | Жёлтый | |
| V (Сигнал синхронизации по вертикали) | Белый |
См. также
Разъёмы аналоговых сигналов:
Разъёмы аналогово-цифровых сигналов:
Разъёмы цифровых сигналов:
- Технологии передачи сигнала Токовая петля
- TMDS
- LVDS
- BLVDS
- МLVDS
Конкретные порты для конкретных функций
Когда речь заходит о выборе порта HDMI для использования для какого-либо устройства, нужно иметь в виду лишь несколько простых вещей. Прежде всего, когда вы сомневаетесь, всегда обращайтесь к руководству вашего устройства. Вы можете не только обнаружить, что общий порт «HDMI 2» имеет дополнительные функции, но также узнаете, что вам нужно изменить настройку где-нибудь в меню настроек телевизора, чтобы включить его.
Второе, что нужно иметь в виду, это то, что для более старых устройств HDMI, таких как ваш старый проигрыватель Blu-ray или кабельный ящик, любой порт HDMI будет работать благодаря обратной совместимости, но некоторые порты предлагают дополнительные функции, которые мы рассмотрим в следующем раздел.
Наконец, в то время как любой порт справится с обслуживанием старых устройств с поддержкой HDMI, вы должны быть абсолютно уверены, что используете лучший порт на своем HDTV, если у вас новое устройство, способное к вводу 4K. Если вы подключите новое устройство к старому порту, то много потеряете в качестве изображения.
Подключение нескольких телевизоров к одной приставке
Часто в одном доме имеются несколько ТВ-приемников. Можно ли их подключить к одному ресиверу, чтобы члены семьи могли их смотреть, не мешая друг другу?
При подключении «цифры» сигнал идет напрямую на экран и к динамикам. Поэтому показывать телевизор будет только то, что в данный момент транслирует ему приставка.
Поэтому существуют два варианта:
- Если устраивает, что оба телевизора будут передавать одно и то же изображение с синхронным звуком, можно с помощью кабельного делителя подключить их к соответствующим выходам на приставке. Проблемы если и будут, то, разве что, с затуханием сигнала, если кабель окажется со слишком высоким сопротивлением.
- Если же хочется смотреть разные каналы на 2-х и более телевизорах, надо покупать делитель уже для антенного кабеля и второй ресивер. Обойти эту проблему невозможно.
Рекомендуем ознакомиться со всеми способами подключения нескольких телевизоров к одной приставке.
Сложно ли подключить приставку самостоятельно?
Легко!Сложно!
Что такое ARC
ARC – сокращение от Audio Return Channel. Это реверсивный звуковой канал. Суть технологии в создании двусторонней взаимосвязи между цифровым TV и современным устройством передачи звука. Именно она позволяет уйти от подключения дополнительных проводов.
Простыми словами, что такое HDMI ARC – цифровой интерфейс с двусторонним звуковым каналом. Важная роль этой технологии – организация CEC для удаленного управления. То есть можно прибавлять звук, переключать каналы и контролировать питание с одного пульта.
При помощи таких кабелей можно подключать мощные игровые консоли, цифровые приставки, спутниковые ресиверы, приборы серии Blue-Ray. При этом качество передачи звука будет идеальным: без помех, сторонних шумов, заиканий.
К другим функциями arc относят:
- Отправка сигнала к абоненту и обратно с применением только одного провода HDMI ARC. Обмен данными также проходит без вспомогательных кабелей, что упрощает процесс подключения приборов.
- Управление звуковыми панелями через единый интерфейс. Телевизионный пульт используется только для запуска самого оборудования. Все остальные команды осуществляются с единого дистанционного пульта от приставки, консоли.
- Нет необходимости подключать оптический цифровой кабель при работе со Смарт-телевизорами, звуками из Netfix, Fox. Сигнал от ресивера поступает через единый HDMI провод.
ARC технология идеально подходит для реализации всех звуковых возможностей DTS и Dolby в консолях BluRay, DVD, игровых боксах. Прямое подключение оборудования к TV через двухканальный кабель позволяет сохранить чистоту звука с уменьшением его дискретизации. При эксплуатации устройство сохраняется оригинальное качество звуковых дорожек, что гарантирует хорошие впечатления от просмотра фильмов, сериалов, аудиофайлов.
Как можно выполнить подключение
Способы подключения зависят от имеющихся на обоих устройствах разъемов. Если входы телевизора или выходы приставки (или наоборот) не совпадают, потребуются переходники.
RCA
Это композитный аналоговый интерфейс, которой в простонародье называют «тюльпанами» или «колокольчиками». Использующийся кабель внешне выглядит как соединение трех отдельных шнуров, на конце каждого цветной «тюльпан».
- Красный и белый штекер предназначены для передачи правого и левого аудиоканала соответственно.
- Желтый штекер передает видеосигнал.
Более современным является композитный многокомпонентный кабель. Штекеры являются теми же тюльпанами, но количество разъемов и проводов увеличено до пяти. Маркируются входы/выходы двумя красными (по одному для аудио и видео), синим, зеленым и белым цветами. Компонентное подключение позволяет добиться картинки повышенного качества благодаря разделению видеосигнала на красный, синий и зеленый каналы.
Для подключения тюнера с телевизором через тюльпаны:
- нужно выключить технику;
- кабелем соединить выходные разъемы ресивера со входами на ТВ. Нужно соблюдать соответствие цветов при подключении, т. е. красный вставлять в красный и т. д.Если на панели телевизоре всего два входа, то вставляется шнур с желтым штекером и белым. Свободный красный тюльпан не трогается, а звук будет передаваться в формате моно;
- подайте сигнал от антенны к ресиверу (вставьте антенный штекер в разъем «RF IN»);
- включите телевизор и цифровой ресивер;
- переключите режим отображения на телевизоре, выберите источником сигнала «AV»;
- должна показаться картинка с заставкой тюнера. При первом подключении и запуске приставки система предложить сразу сделать настройку. Там же будет доступен автоматический поиск каналов;
- если ресивер уже использовался на другом телевизоре, тогда сделайте настройку каналов на приставке через меню «Поиск» или «Установка».
Для ручного поиска следует знать:
- номер телевизионного канала;
- частоты вещания ретранслятора.
Узнать данные можно на карте ЭЦТВ.
Неустойчивый или сильно низкий уровень сигнала можно попробовать увеличить. Поиграйтесь с расположением, направленностью антенны, переориентируйте на другую телевышку. А при подключении антенны к телевизору не используйте слишком длинный кабель, так как с каждым метром сигнал затухает.
SCART
Европейский разъем, передает аналоговый и цифровой сигнал. Преимущественно встраивался в кинескопные и «тонкие» телевизоры, которые ранее поставлялись на СНГ рынок.
Инструкцию по подключению будет такой же.
- Сначала выключаете ТВ и Т2-приеник.
- Соединяете технику друг с другом через SCART кабель.
- Включите Т2 и ТВ-приемник.
- Источником сигнала задайте AV.
- Настройте приставку на прием каналов цифрового ТВ.
Через антенный «RF IN» вход
Если схема телеприемника основана на лампах, и нет низкочастотных входов, тогда можно подключить цифровую приставку к старому телевизору через антенный вход.
Возможны две ситуации:
Приставка имеет не только входной разъем для штекера от антенного кабеля, но и выходной
Важно чтобы выход был высокочастотным, выполнял функцию модулятора. Тогда с ВЧ-выхода просто подключается обычный антенный фидер (кабель) к ламповому приемнику.
На панели разъемов приставки только один разъем для коаксиального кабеля
Или выход есть, но он не высокочастотный, предназначен только для последовательного подключения второго ресивера.Поможет выйти из ситуации дополнительный блок – ВЧ-модулятор.
Схема подключения через модулятор (считаем, что штекер от антенны уже вставлен в ресивер):
- тремя тюльпанами соедините модулятор с приставкой;
- на конец кабеля, который будет вставляться в разъем «RF OUT» на модуляторе, смонтируйте F-разъем. Его накрутите на резьбу разъема;
- штекер на другом конце этого же кабеля вставьте в телевизор.
Просмотр каналов с высоким качеством и звуком при описанной схеме подключения невозможно.
Наглядно смотрите в видео.
Назначение разъёмов: что для чего нужно?
Для передачи сигнала между совместно работающими электронными устройствами (в данном случае это антенна, ресивер и телевизор) необходимо наличие в них входных и выходных разъёмов, а также соединительные кабели.
Разъёмы устройств и штекера кабелей могут иметь различный стандарт исполнения, и пользователь должен чётко разбираться в их подключении.
Стандартные разъёмы
При всём разнообразии приставок основные разъёмы, расположенные на задней панели, у них аналогичны:
- DC5V — гнездо подключения сетевого адаптера (5 вольт постоянного напряжения, при отсутствии встроенного блока питания);
- RF IN — гнездо для подключения приёмной антенны;
- RF OUT (LOOP) — сквозной выход приёмной антенны (через него можно подключить второй ресивер, а также телевизор или видеомагнитофон, которые будут принимать через внешнюю антенну аналоговый сигнал);
- VIDEO — композитный видеовыход для подключения телевизора;
- FUDIO L/R — стереофонический композитный аудиовыход ( L — левый канал, R — правый);
- HD OUT — высококачественный цифровой видео- и аудиовыходы ( HDMI).
На передней панели также может находиться USB порт, предоставляющий пользователю следующие возможности:
- воспроизводить медиа файлов с внешних накопителей;
- записывать видео- и аудиофайлы;
- подключать USB-HUB и USB-WiFi адаптеры (последний со встроенной антенной обеспечивает доступ в интернет и позволяет просматривать IPTV, прослушивать музыку, а также пользоваться другими функциями SMART TV);
- обновлять программное обеспечение ресивера.
Редкие разъёмы
В некоторых устройствах DVB-T2 могут встречаться и другие разъёмы:
- SCART — «евроразъём» (обычно они встречаются в ресиверах европейских производителей), который выполняет те же функции, что и 3 композитных разъёма RCA ;
- D-SUB — выход, чаще всего применяемый в компьютерной технике, при подключении к телевизору передаёт только видеосигнал;
- DVA — разъём, с помощью которого также можно передавать только цифровой видеосигнал;
- S-VIDEO — выход для компонентного аналогового видеоинтерфейса, при подключении к ТВ приёмнику передаёт видеосигнал стандартной чёткости.
Варианты подключения
Подключение цифровой приставки не осуществляет единственным способом, например, через «тюльпаны». Существует еще как минимум 2 варианта подключения ресивера к старому телевизору. О них и пойдет речь ниже.
Через RCA
Самый популярный способ подключения цифрового ТВ к старому телевизору. Всем знакомый «букет тюльпанов» до сих пор работает и делает это неплохо.
RCA-кабель подключается по следующей схеме:
- Телевизор вместе с ресивером отключите от питания, посредством вытаскивания штекеров из розетки.
- Подключите кабели в соответствующие разъемы. Внимательно осмотрите маркировку на штекере. Зачем это делать? Иногда бывает и так, что цвет провода не всегда подходит под цвет гнезда в телевизоре. Еще одна распространенная проблема — гнезд два, а проводов три, при это и цвета другие. Выбирать не придется — обязательно подключайте желтый и белый. Первый отвечает за изображение, а второй за монозвук.
- Подключите антенну к приставке. Делается это кабелем, идущим от антенны.
- Запустите телевизор и перейдите в меню. Там вам нужно выбрать режим подачи сигнала через «AV».
- Настройте телеканалы. Чтобы настройка прошла «гладко», необходимо правильно соблюсти длину шнура (не должен быть слишком длинным) и расположить антенну на хорошую чистоту.
- Настроили? Отлично, теперь сохраните их на приставке.
Через Scart
Этот разъем часто можно встретить на телевизорах и приставках. В свое время, он был основным европейским. Является усовершенствованной версией «тюльпанов». Правильно подключить телевизор с приставкой будет несложно, если на приставке присутствует подобное гнездо. В противном случае, придется докупить специальный переходник.
Пошаговый алгоритм подключения:
- Прежде всего займитесь расположением антенны. Она должна находиться высоко, в пределах ваших возможностей. Направить ее нужно туда, где стоит самый близкий к вам ретранслятор.
- Обесточьте телевизор.
- Теперь нужно подключить ресивер. Возьмите кабель и вставьте штекер сначала в приставку, а затем в телевизор.
- Включите телевизор.
- Переключитесь на режим AV.
- «Поймайте» каналы и запомните их на приставке.
Через антенный разъем
Не исключено, что на вашем телевизоре может не быть AV-гнезда. Проявляется это на совсем старых телевизорах, по типу «Березка», «Горизонт» и т.д. Смотреть цифровое телевидение можно даже при такой ситуации. Поможет подключение через антенный выход.
Казалось, что проблема решилась, но нет. Львиная доля приставок не может транслировать высокочастотный сигнал на телевизор. Они даже могут иметь выход под антенну, но имеет он совсем другое назначение. Придется потратиться на RF-модулятор.
Порядок действий для подключения следующий:
- Антенный штекер подсоедините к ресиверу.
- Приставку соедините с модулятором, при помощи «тюльпанов».
- Затем подключите кабель от антенны к телевизору.
Программы также нужно будет настроить. Естественно, качество звука и видео будет плохим, чем при AV. Но на старых телевизорах речь о качестве выходящего материала идет в последнюю очередь.
