Как сделать своими руками?
Вам потребуются.
- Паяльник, припой и канифоль, паяльный флюс. Вместо последнего раньше использовали хлористый цинк – готовится он из таблеток, содержащих соляную кислоту. Такими таблетками пользуются желудочные больные. В качестве источника цинка – любая щелочная (солевая) батарейка, отработавшая свой ресурс: её «стакан» сделан из цинка.
- Медная проволока – толстый обмоточный провод. Альтернатива – скручиваются всевозможные более тонкие многожильные провода. Для прочности и надёжности они пропаиваются припоем, чтобы медь не окислялась, а проводник не «рассучивался».
- Диэлектрическая основа. Ею может быть любая доска, фанера, ДСП, ДВП, а также самодельный или промышленный гетинакс (или стеклотекстолит), с которого удалены печатные дорожки. Можно использовать и плоские куски пластика от старых, отживших своё электроприборов.
- Крепёж. Болты, винты, саморезы, гроверные шайбы, гайки. Запаситесь их нужным количеством. Возможно, пригодятся и пластиковые «монтажки».
- Коаксиальный кабель (с волновым сопротивлением в 50 или 75 ом), штекер (под антенное гнездо вашего принимающего устройства).
- Простейшие слесарные инструменты. Это может быть плоская и фигурная отвёртки, пассатижи, бокорезы, ножовки по металлу и по дереву, возможно, разводной ключ и молоток. Ускорят процесс изготовления антенны также болгарка и дрель.
- Водостойкий лак или краска. Проводники и место присоединения к ним кабеля должны быть окрашены. Это защитит их от коррозии, появляющейся в результате попадания капель воды.
Если вы – не радиоспециалист, то возьмите готовый чертёж. В качестве примера – рамочная антенна. Чтобы её изготовить, сделайте следующее.
- Ориентируясь по размерам из чертежа, согните из медной проволоки рабочий элемент – «бабочку».
- Разместите её на прочной основе из диэлектрика, привязав с помощью «монтажек» к деревянной или пластиковой пластине. Более «продвинутый» вариант – вертикальные подставки по краям и в центре «восьмёрки» на винтовом креплении. Так в 1990-х поступали «самодельщики», изготавливавшие антенны для приёма ДМВ каналов телевидения.
- Припаяйте кабель. Центральная жила подключается к одной стороне антенны, оплётка – к другой. Между частями «восьмёрки» и ними должен быть зазор до 1 см. Аналогично подключается к кабелю и дипольная антенна.
- Окрасьте всю конструкцию.
- После высыхания краски закрепите конструкцию на шесте или трубе. Привяжите кабель в нескольких местах к опоре.
- Присоедините штекер к другому концу кабеля и поднимите антенну повыше. Направьте её на город вещания. Если расстояние слишком велико, прямого сигнала нет – находят отражённый, например, от горы или самого высокого здания неподалёку от вас.
Проверка антенны производится по качеству приёма нужной радиостанции. Радиопередатчики сегодня располагаются в произвольных городах и райцентрах – появилось много частных радиовещателей, зарабатывающих на рекламе. Радиостанции размещаются не в месте городской телебашни (на «телецентровской» горке), а на невысокой мачте высотой порядка 30 м. Не все хотят арендовать «стратегическую высоту» города или региона, вещая с крыши 9… 25-этажного дома через маломощный (до 100 Вт) FM-передатчик.
Шума на фоне радиопередачи должно быть как можно меньше. Радиоприём должен идти в стереоформате. Получить стереопередачу нельзя, когда сигнал слаб – появляется заметный шум на его фоне. Вращайте антенну, пока не добьётесь лучшего качества. Если станция слишком далеко, а шум остался – подключите радиоусилитель в разрыв кабеля, рядом с антенной.
Здесь поможет универсальный кабель, в котором, кроме «коаксиала», под внешней защитной оболочкой спрятана пара дополнительных проводов. Линия питания изолируется от центрального проводника оплёткой основного радиокабеля. Если такого кабеля нет – питание усилителя по проводам к радиоприёмнику подводится рядом, отдельно.
О том, как сделать FM-антенну своими руками за 15 минут, вы можете узнать ниже.
Антенна для музыкального центра позволяет принимать сигналы популярных радиостанций, слушать песни и любимые передачи. В некоторых случаях встроенного усилителя бывает недостаточно: звук проходит с помехами или пропадает вообще. В этом случае на помощь придут промышленные или сделанные своими руками приспособления для приема сигналов. Самодельные антенны достаточно легко и быстро можно изготовить из подручных материалов.
Антенна для радио FM своими руками
Все необходимые детали для того, чтобы сделать устройство, можно приобрести в обычном хозяйственном магазине. Антенна своими руками для FM-приёмника может работать не хуже покупной, и принимать сигналы в мГц.
Для работы потребуется паяльник, штекер для подсоединения к устройству, керамические изоляторы, роликовые блоки, с помощью которых антенна будет зафиксирована в определённом положении, проволока из стали, рубильник и медная проволока.
Основные части будущего устройства для усиления сигнала соединяются друг с другом: провода, штекер и ролики. Всю конструкцию нужно хорошо запаять. Стыки рекомендуется замотать изолентой для сохранения целостности.
Чтобы антенна красиво смотрелась в интерьере квартиры, её можно установить на декоративную деревянную подставку. Такое устройство будет принимать большой диапазон сигналов, но чтобы найти подходящее место, нужно походить по комнате с самоделкой в руках и поймать максимальный сигнал.
Watch this video on YouTube
Особенности
Не стоит забывать, что сигнал имеет свойство ухудшаться, а иногда и совсем пропадать в ночное время, а также в зависимости от погодных условий. Например, в дождь, снегопад или сильный ветер. Правда, следует отметить, что в случае, если сигнал есть, штыревая антенна обеспечит его качественную передачу. К тому же, не все музыкальные центры способны аппаратно улучшать прием сигнала. В особенности такая проблема наблюдается у недорогих моделей, где вне зависимости от того, какая антенна подключена к системе, каких-либо изменений в уровне приема сигнала не наблюдается.

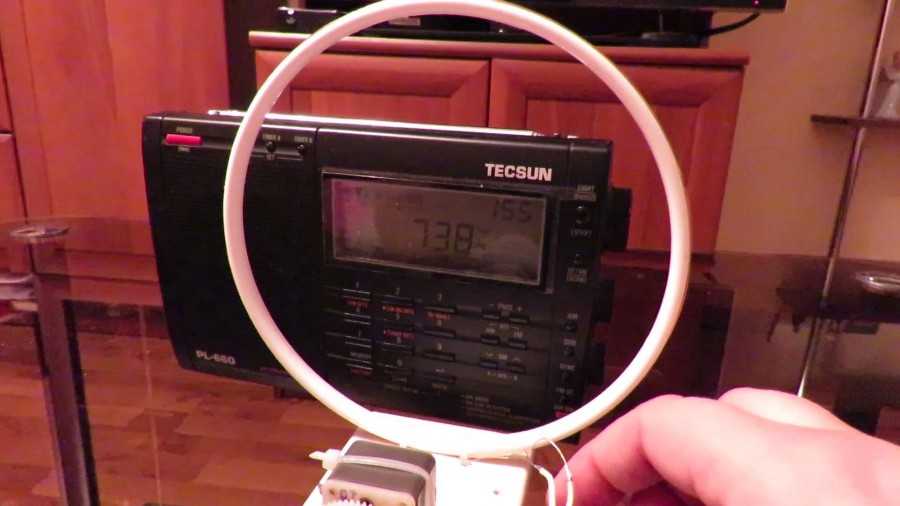

В редких случаях (в качестве эксперимента) пользователи пытаются добиться улучшения приема, воткнув штекер обычной общедомовой TV-антенны в FM-гнездо. Делать так ни в коем случае не стоит, помогает это далеко не всегда, чаще всего могут возникнуть проблемы с замыканием и скачками напряжения.
Не стоит также забывать, что:
- Наличие уверенного приёма возможно только в условиях направленности на источник сигнала.
- Вечером и ночью сигнал значительно ослабевает в силу отсутствия или уменьшения дальнего приёма.
Антенна для любого музыкального центра может быть изготовлена своими руками, главное, внимательно следовать инструкциям и проявить терпение.
Извините. Данных пока нет.
- https://stroy-podskazka.ru/muzykalnye-centry/fm-antenny/
- https://hitech-online.ru/audio-video-foto/muzykalnyj-tsentr/antenna-svoimi-rukami.html
- https://tehnika.expert/cifrovaya/muzykalnyj-centr/antenna.html
Радиоантенна своими руками
ДМВ антенна своими руками
Постоянная ссылка на страницу: http://dvbpro.ru/?p=350
1.Телевизионная антенна ДМВ своими руками
1. Кольцо-коаксильный кабель РК75 длинной 530мм. 2. Петля-коаксильный кабель РК75 длинной 175мм. 3. К антенне.
Сборка: Для сборки данной антенны вам даже не придется бегать по магазинам. Для этого нужно взять антенный кабель РК75 длинной 530мм.(для кольца) и 175мм. (для петли). Соединить как показано на рисунке. Закрепить на листе фанеры (оргстекла) с помощью проволочных хомутиков. Направитьна телецентр. Вот вам и ДМВ антенна, которая будет работать не хуже покупной.
2.Телевизионная антенна ДМВ «Народная» своими руками
Антенна представляет собой аллюминевый диск с внешним диаметром 356мм.,внутренним- 170мм. и толщиной 1мм., в котором сделан пропил шириной 10мм. На место пропила устанавливается печатная плата из стеклолита толщиной 1мм. В этой плате имеются два отверстия для крепления винтами М3. К печатной плате, прикрепленной к антенне, припаивают выводы согласующего трансформатора Т1. Для трансформатора лучше всего использовать кольцевой сердечник с внешним диаметром 6…10мм., внутренним — 3…7мм. и толщиной 2…3мм. Обмотки трансформатора накладываются однослойным изолированным проводом с диаметром 0,2…0,25мм. и имеют одинаковое число витков, от 2-х до 3-х витков. Длинна отводов витков состовляет 20мм. При наличии такого трансформатора возможен прием в метровом и дециметровом диапазоне на удалении 25…30км. При удалении до 50км. антенна удовлетворительно работает только на деци метровых каналах. Без трансформатора, расстояние увереннгого приема уменьшается в два раза. Однако существует схема, которая позволяет получить подобные результаты и без трансформатора, для этого нужно собрать такую схему:
3. Телевизионная логопериодическая антенна (ДМВ) своими руками.
А. Мачта В. Металлическая пластина (размеры 87х30х5) С. металлические трубки d 16…19мм D. текстолитовая пластина (размеры 87х30х5) E. оплетка F. коаксильный кабель G. центральная жила 7,6,5,4,3,2,1. вибраторы
Сборка
1. Взять две металлические трубки длинной 450мм., и диаметром 16…19мм. 2. Изготовить две пластины размерами 87х30х5мм. (одна из металла, другая из текстолита), высверлить в них отверстия, как показано на рисунках. 3. Закрепить трубки в пластинах (к металлической на пайку, а к текстолитовой с помощью винтов, прикрученных с торцов пластины диаметром 2,5мм. 4. В металлических трубках, вдоль их длинны, на расстояниях, указанных на рисунке, высверлить отверстия диаметром 3,3мм. и нарезать резьбу М4. 5. Вкрутить в отверстия 14 директоров, изготовленных из прутка диаметром 5мм. На одном конце каждого прутка нарезать резьбу М4, на длину 10мм. Длины директоров, с учетом части длинны конца с нарезанной резьбой, согласно номеру вибратора (см. рис), приведены в таблице:
6. Провести коаксильный кабель в одной из трубок и распаять согласно рисунка. Концы пайки покрасить краской.
7. Прикрепить антенну к мачте.
8. Направить антенну на телецентр.
Антенна от пользователя Евген: 1.Берёте две ПУСТЫХ баночки – для каналов с 21 по 41 лучше 0,5 л, для 42 – 69 – 0,33 л. 2.Закрепляете их любым удобным способом (изолента, скотч, верёвочка, клей и т.д.) на твёрдом куске диэлектрика (рейка, палка, кусок фанеры – дерево лучше покрасить или покрыть лаком, текстолита, гетинакса и т.п.)на расстоянии 10 – 15 мм друг от друга. 3. Проделываем в каждой баночке по краям отверстия 2,5 – 4 мм (какие найдутся винтики-шайбочки-гаечки) и с помощью оных крепим к одной баночке центральную жилу кабеля, а к другой оплётку. Можно приделать и любое симметрирующее устройство, но можно обойтись и без оного. Расстояние приёма зависит от места установки данной конструкции (снаружи лучше) и мощности передатчика. Дырочки – это на тех краях, где баночки ближе друг к другу. И удобнее сначала закрепить кабель (и симметрирующее устройство – если на лень), а потом уже баночки к несущей конструкции.
Разновидности антенн для музыкальных центров
Антенны заводского изготовления подходят для приема и улучшения звука в аппаратах как известных (Sony и Lg), так и бюджетных производителей. Условно они делятся на несколько разновидностей.

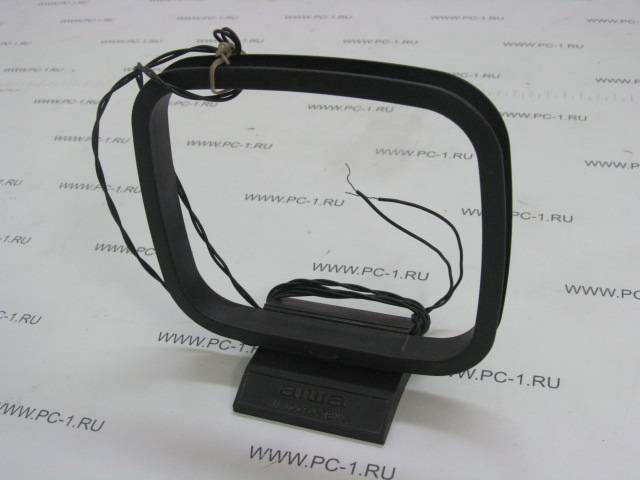

- Дисковые. К ним относят большие внешние или компактные комнатные тарелки. Как правило, такие модели ловят спутниковое вещание.
- Стержневые. Представляют собой металлические прямые или закругленные штыри (выгнутые в форме окружности), состоящие из нескольких, секций.

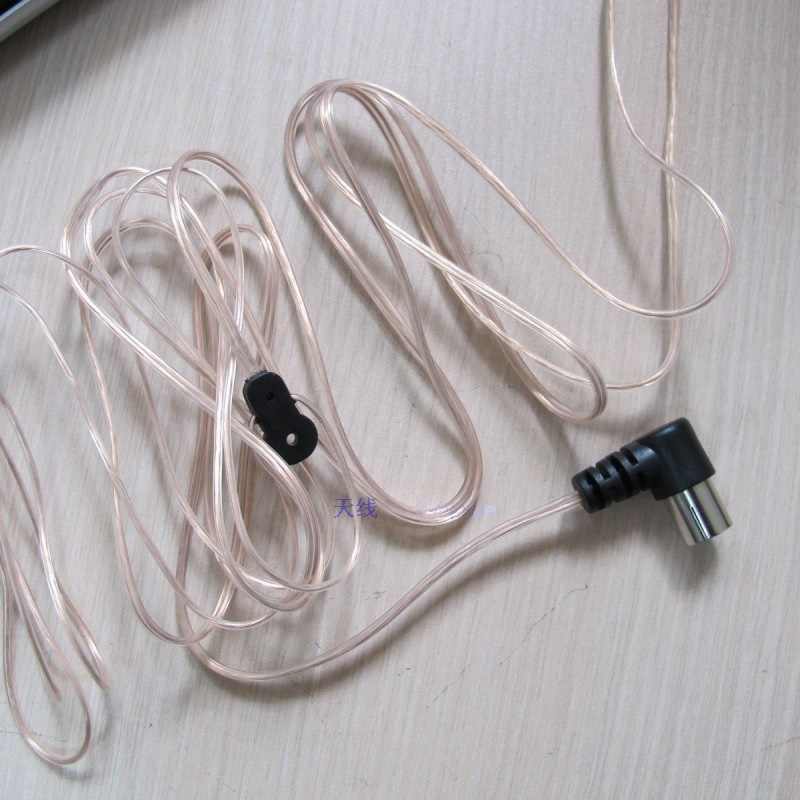

- Проволочные. Пассивные антенны из гибкого металлического стержня, способного принимать любую форму. К ним же можно отнести рамные приспособления.
Если ограничений в финансах нет, то принимающее устройство можно купить. Примером недорогой модели, которая может существенно улучшить звук, является Триада 8810. Усилитель предназначен для музыкальных центров УКВ и FM. Такую антенну можно использовать при удалении радиостанции от точки вещания на расстояние до 80 км.
Следует учитывать, что качество приема сигнала сильно зависит от технических характеристик самого музыкального центра, а не только от формы и свойств принимающей конструкции с усилителем. Поэтому далеко не каждая активная антенна может существенно улучшить радиосигнал. Из-за чего многие предпочитают экспериментировать с приемником, чтобы добиться максимального эффекта звучания.
Антенна-усилитель для музыкальных центров (комнатная) Триада 8810 ФМ, УКВ для дачи и дома.
Отличная новость! Теперь Радио можно слушать без шипения! ВТОРАЯ ЖИЗНЬ ВАШЕГО МУЗЫКАЛЬНОГО ЦЕНТРА!
У Вас на даче стоит без дела дорогой, но устаревший музыкальный центр? У него безупречное звучание, но не слушать же, в самом деле кассеты. Верните ему жизнь! Второе дыхание музыкальному центру дает антенна Триада 8810. Теперь радио ФМ можно слушать без шипения. Особенно это раздражает, когда кто-то ходит по комнате, и происходит срыв звука с резким шипением. Теперь этого не будет! Антенна ФМ для музыкальных центров Триада-8810 — это не просто кусок провода с усилителем, это сложная квазирезонанстная активная антенная система, точно настроенная на прием радиостанций 88-108 МГц.
Антенна для музыкальных центров или домашних кинотеатров УКВ и FM, круговая направленность, комнатная. Не требуется направлять антенну на источник сигнала. Не требует источника питания.
УЗНАТЬ БОЛЬШЕ
(посмотреть тест антенны видео на Youtube)!
Антенна для музыкальных центров FM Триада-8810 рекомендуется к применению, если расстояние от радиостанции составляет до 50 км и прием на обычную внешнюю пассивную антенну (провод 150 см, входящий в комплект музыкального центра) сопровождается шумами, пропаданиями и замираниями сигнала. Типичное применение — использование владельцами, проживающими в сельской местности и на даче. Максимальная дальность — 90 км.
Когда антенна точно поможет: -Если требуется принять сигнал в подвале (антенна выносится к окну или на улицу); -Если требуется улучшить прием в городе — убрать шипение и пропадание сигнала когда кто-то проходит рядом с музыкальным центром. -Если требуется улучшить прием на даче до 50 км. Когда антенна точно не поможет: -Если в городе расстояние до передатчика до 10 км, но на крыше Вашего дома или совсем рядом стоит вышка сотовой связи. Помехи от нее забивают эфир и улучшить прием невозможно. К сожалению, это очень частая ситуация. -Если в вашем доме с нарушением установлена система кабельного телевидения и все помехи излучаются в эфир. -Нужна антенна с большей дальностью? (до 90 км) — Купите модель 8830 повышенной дальности приема ФМ. Тяжелый и сильный магнит в основании позволяет надежно фиксировать антенну для музыкальных центров ФМ на металле (например, корпус музыкального центра, полка) и повышает устойчивость антенны на деревянных и пластиковых полках. Не подносите к магниту аудио и видеокассеты, их пленка может размагнититься.
Не доверяете нашему магазину? Купите эту антенну на Antenna.ru:
*Прием УКВ, FM, в городе и за городом *Оптимальное соотношение цены и качества *Оригинальный дизайн *Применение внутри помещения *Аналогов нет!
Технические характеристики:-Усиление 5 дБи (несмотря на кажущееся небольшим значение, антенна не только отлично усиливает сигнал, но и обеспечивает стабильный прием без шипения; -Прием ФМ 88 — 108 МГц; -Дальность приема 35-50 км; -Габариты 100*100*450 мм; –Упаковка 100*100*600 мм; -Вес без упаковки 0,57кг; -Разъем 9,5мм (TV мама;) -Длина кабеля 3,0 м. Если длина кабеля окажется недостаточной, можно использовать стандартный телевизионный удлинитель (папа-мама) необходимой длины. -Дизайн антенны Триада 8810 — Эйфелева башня.
Слева в разрезе показано устройство антенны Триада 8810.
Неудобно купить в нашем магазине? Купите эту антенну на ОЗОН.РУ :
Разновидности автомобильных антенн
Упоминали разновидности автомобильных антенн, приведем избыточную классификацию:
Назначение:
- Прием радиовещания.
- Прием телевещания.
- Прием спутниковой информации систем навигации.
- Связные автомобильные антенны.
Способ установки антенн на авто:
- Магнитные.
- На присоске.
- Врезные.
- Резьбовое соединение.
- На струбцине.
- Встраиваемые.
Схема подключения автомобильной антенны под заднее крыло
По месту размещения:
- Наружные автомобильные антенны.
- Салонные (внутренние).
Типу усиления:
- Активные.
- Пассивные.
Наверняка опытный автолюбитель сможет добавить пару-тройку признаков, ограничимся указанной классификацией. FM-антенны умещаются внутри салона. Любители изготавливают аксессуары собственноручно, используя отрезки кабеля волновым сопротивлением 50 Ом. Оплетка электрически объединяется с корпусом авто (массой). Опасайтесь словить молнию, проезжая полем. Гроза выбирает максимально близкую небу точку.
Величина автомобильной антенны зависит от диапазона. Связные (рации частоты 27 МГц) большого размера. Мощные разновидности достигают длины 2-х метров (ставят на грузовики), по науке следовало бы изготовить выше на 50 см. Для согласования отличий между действительным размером, четвертью длины волны «удлиняющая» катушка в основании. Для использования установка автомобильной антенны для связи ведется вертикально. Обусловлено типом поляризации. Связная антенна может наклоняться посредством барашка, рычага, чтобы не сломать, проезжая лесом, преодолевая пролеты низкого моста. Связными антеннами пользуются по большей части водители крупногабаритных фур. Допускается оснащение джипов, гражданских авто, временами вид получится неказистый.
Примечание. Заводские антенны настраиваются на длину волны. Укорачивается ус, снабженный на конце защитным колпачком. Операция проводится согласно инструкции. Руководство включает график рекомендуемых размеров. Нарушение вызывает падение чувствительности приема.
Цифровая автомобильная антенна приема ТВ выглядит подобно милицейской мигалке, выполнена в другом цветовом решении. Устройстве лишено излишних наворотов, принимает частоту сотни МГц. Первый мультиплекс Москвы облюбовал 559 МГц. Цифровая автомобильная антенна на магните размещается наверху (крыша), провод проходит над дверцей без доработок. Сигнал горизонтальной поляризации, задача устройства принимать произвольный азимут.
Антенны радиовещания редко прихвастнут большим размером, поскольку длина волны повыше, габариты поболее. Небольшой высоты штыри, наподобие украшающих переносные рации. Остерегайтесь случайно купить антенну для автомагнитолы, предназначенную изготовителями украсить телевизионный приемник. Боясь ошибиться, читайте в магазине технические характеристики:
- Радио обозначается, FM, AM (частоты 70 — 108 МГц).
- Телевидение — DVB – T (частоты ниже 900 МГц).
- Навигация – GPS (порядка 400 МГц).
- Радиосвязь – СВ (27 МГц).
Иногда дилеры забывают указать возможности антенны. Приведен диапазон 400 – 530 МГц, упомянуто, “доступна опция приема сигналов GPS”. Остается догадываться, что умеет экземпляр, первый московский мультиплекс проходит мимо. Частоты выше 400 МГц использованы портативными рациями, ведомственной связью МВД.
Осталось обратить внимание на разъем. Совпадает с подавляющим большинством устройств, для которых предназначен, выверить вопрос совместимости будет нелишним. Говорят, внешняя автомобильная антенна лучше ловит, вопрос касается преимущественно городского приема
Мчась трассой, стекла типичной легковушки не создадут серьезных препятствий прохождению электромагнитного излучения. Внутрисалонные автомобильные антенны монтажом попроще. Аксессуары стоят ниже наружных, отсюда худшее качество
Говорят, внешняя автомобильная антенна лучше ловит, вопрос касается преимущественно городского приема. Мчась трассой, стекла типичной легковушки не создадут серьезных препятствий прохождению электромагнитного излучения. Внутрисалонные автомобильные антенны монтажом попроще. Аксессуары стоят ниже наружных, отсюда худшее качество.
Магазине предоставит всяческие гибридные модели, включая варианта а-ля Все в одном. Можно переключать прием с городского на шоссейный. Отличается чувствительностью, особенностями подавления помех. Загородная дальность приема увеличивается, составляя 80 км. Продают своеобразные тандемы. Выложена пара видом похожих штырей, один из которых ловит телевещание, другой – радио, связь. Использование прелестей набора, требует приобретения соответствующего приемного оборудования.
FM-антенна своими руками
Приветствую читателей и подписчиков. В х и письмах поступают многочисленные просьбы рассказать о том, как самому изготовить FM антенну и привести пример такой конструкции с подробной инструкцией по изготовлению простой FM антенны. В связи с этим публикуем данную статью. Здесь описывается три простых конструкции антенн для FM диапазона.
Изготовление FM-антенны своими руками с использованием конструкции в паре с радиоприёмником увеличивает на 60—100% мощность радиосигнала на FM-частотах (88 — 108 МГц).
Увеличение чувствительности и качества приёма достигается вертикальной установкой антенны под диапазон распространения радиоволн передающих антенн. Рассмотрим конструкцию трёх простых антенн. Время изготовления — от получаса до трёх часов.
Для конструкции потребуются недорогие или бывшие в употреблении материалы.
FM-антенна фольгированный квадрат
Необходимые материалы и инструменты:
- Высушенная доска, ДВП, диэлектрический материал.
- Металлическая фольга.
- Отрезок экранированного кабеля с сопротивлением 50—75 Ом.
- Штекер для подсоединения к радиоприёмнику.
- Паяльник, флюс, припой.
Сам процесс изготовления данной патч FM антенны не сложен и занимает минимум времени. Изготавливается квадратная рамка из цельного куска фольги с указанными на рисунке размерами и вырезом шириной 15 мм в нижней части рамки. Готовая рамка закрепляется при помощи клея на плоском основании из дерева, ДВП, или любого диэлектрического материала.
К нижнему краю квадрата, справа или слева от выреза, припаивается центральная жила коаксиального кабеля. На рисунке все размеры указанны в миллиметрах, жесткой привязки к размерам нет, в скобках указан минимально допустимый размер, без скобок максимальный. Расстояние между пайками кабеля (оплетка и центральная жила) варьируется от 25 до 40 мм.
Обозначения: 1 – диэлектрический материал; 2 – фольга;
Рассмотренная конструкция самодельной FM-антенны устанавливается внутри помещения, или на улице. Настройка сигнала производится перемещением антенны в вертикальном направлении с поворотом вокруг своей оси.
Трубная FM антенна
Основу конструкции антенны составляют внутредомовые водопроводные или отопительные трубы
Необходимые материалы:
- Сердечник из феррита от строчного трансформатора старого лампового телевизора.
- Клей, липкая, изоляционная лента.
- Латунная или медная фольга.
- Монтажный медный провод 1,5 м сечением 0,25 кв. мм.
- Соединительные штыри для подключения антенны к приёмнику.
Для изготовления обмотки на сердечник из феррита в два слоя укладывается изолента или бумага. Одиночный слой фольги, уложенный поверх бумаги с перекрытием витка в 1 см, изолируется на участке перехлёста изолентой для исключения контакта двух сторон витка. На подготовленный экран наматывается 25 оборотов провода с отводами на 7, 12 и 25 витке.
Полученный контур связи обматывается экраном по аналогии с п.1, с последующим соединением экранов между собой. Концы провода вводятся в соединительные штырьки. Соединение вывода 7 витка с экранами подключается к гнезду «заземление» радиоприёмника, остальные выводы — к клемме «Антенна».
Настройка приёма производится подбором подключений обмоток контура связи.
Надёжное заземление такой FM-антенны с применением внутридомовых труб отопления, позволяет принимать передачи во время грозы без риска повреждения оборудования. Вертикальный монтаж труб в высотном доме усиливает в 1.5—2 раза мощность радиосигнала.
Всенаправленная FM-антенна из коаксиального кабеля
Антенна применяется для усиления радиосигнала в зоне неуверенного приёма.
Необходимые материалы:
- Отрезок телевизионного кабеля от 1,5 м и более.
- Пластиковая трубка длиной 1,5 м, диаметром 20 мм.
- Деревянная мачта.
На расстоянии 750 мм от начала провода делается надрез с дальнейшим удалением пластиковой изоляции и сохранением целостности экранной оплётки. После разминания и ослабления оплётки, необходимо без повреждения медной жилы вывернуть экран по направлению к месту надреза изоляции.
Нахождение экрана в противоположной стороне от центрального провода согласовывает волновое сопротивление антенны. Необходимо установить и закрепить любым способом антенну внутри пластиковой трубки с дальнейшим прикреплением конструкции к деревянной мачте.
Настройка сигнала производится после подсоединения антенну к приёмнику и регулировкой в вертикальном направлении необходимой высоты установки мачты.
Настройка приёма такой всенаправленной самодельной FM-антенны производится без вращения конструкции вокруг собственной оси. Применение в схеме экранированного кабеля устраняет влияние помех, возникающих при работе бытовой техники, на качество приёма.
Всенаправленная антенна из коаксиального кабеля своими руками
Такое устройство, как правило, применяется для того, чтобы усилить радиосигнал в зоне некачественного приема.
Порядок сборки
Схема создания такой антенны достаточно проста и представляет собой ряд следующих действий:
- Отступив от начала провода 750 мм, сделайте надрез для дальнейшего устранения пластиковой изоляции. При этом должна сохраняться целостность экранной оплетки.
- После ослабления и разминания оплетки выверните экран, не повреждая медную жилу, по направлению к месту, где была надрезана изоляция.
- Затем следует установить и надежно закрепить антенну любым способом внутри пластиковой трубы.
- Далее ее необходимо прикрепить к деревянной мачте.
Списки лучших
Прихожие своими руками: как сделать прихожую своими руками Поскольку новые универсальные автомобильные антенны создаются каждый день, то мы решили сделать не только рейтинг, но и список лучших в следующих трех категориях:
- Доступная цена.
- Радиоантенна.
- Многофункциональность.
Перейдем к подробному описанию каждого раздела
Доступная цена
Supra Saf-3 бюджетная модель автомобильной антенны, которая не отличается функциями и возможностями от других моделей. С дополнительной возможностью многоразового монтажа.
| Тип антенны | активная |
| Диапазон | дв, св, укв, fm |
| Длина кабеля | 2.5 м |
| Установка | внутрисалонная |
Стоимость: от 300 до 472 рублей.
автомобильная антенна Supra Saf-3
Радиоантенна

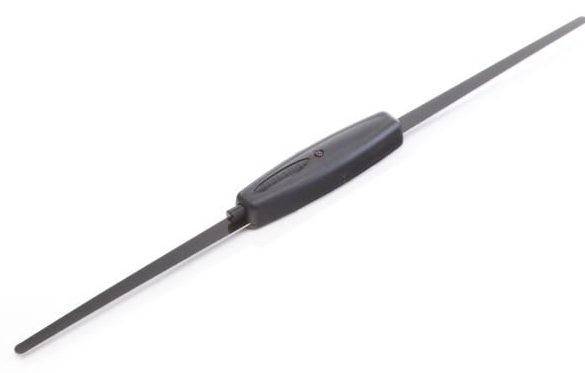

Активная автомобильная радио антенна Triada 001 mini позволяет осуществлять качественный сигнал радиоволн УКВ и FM. Кроме этих преимуществ она обладает компактностью и её без всяких инструкций легко установить во внутрь салона.
| Тип антенны | активная |
| Диапазон | укв, fm, am |
| Длина кабеля | 2.5 м |
| Крепление | внутрисалонное |
Стоимость: от 278 до 314 рублей.
автомобильная антенна Triada 001 mini
Функциональность
Модель triada 55 turbo отличается от других моделей своей функциональностью. Устройство подходит к любым магнитолам и рассчитан на удержание радиоволн 150 км. Имеет преимущества в качестве усиленного радиосигнала и компактности, а также в наличии два режима работы.
| Вид антенны | активная |
| Диапазон | укв и fm |
| Длина кабеля | 2.5 м |
| Крепление | внутрисалонное |
Стоимость: от 418 до 442 рублей.
автомобильная антенна triada 55 turbo
