Принцип работы функции Аквастоп в посудомоечной машине

Разновидности системы «Аквастоп»

Заливные шланги производятся со встроенными устройствами для защиты различных типов: с использованием электромагнитного поля, абсорбента, механический тип.

Механический способ защиты

Он используется не так часто, к примеру, на не дорогих «посудомойках» Bosch. Приспособление состоит из пружины с клапаном. Пружина рассчитывается на строго определённое рабочее давление: при протечке оно сразу падает, происходит срабатывание пружины, поступление воды перекрывается клапаном. Недостаток данного способа – то, что система не реагирует на небольшие течи, только потоп.

По статистике механический вид системы «Аквастоп» может распознать лишь примерно 150 протечек из тысячи, то есть совсем немного.

Расположенное на дренажной линии механическое запорное устройство после срабатывания в случае течи, не пригодно для повторного использования, требуется замена всего шланга.

Защита при помощи абсорбента

Такая система более распространена и применяется чаще. Принцип действия её прост: при течи вода стекает в ёмкость с абсорбентом, в результате контакта с водой абсорбент начинает разбухать и расширяться, как следствие, способствует прекращению подачи воды в «посудомойку» с помощью клапана. Устройство с использованием абсорбента снабжено пружиной или плунжером. Недостаток системы – абсорбент после увеличения в размерах затвердевает и блокирует клапан. В будущем применение его невозможно, шланг тоже требуется менять.

Электромеханический способ

Принцип действия схож с абсорбирующим типом защиты. Отличие в том, что вместо абсорбента здесь применяется 1 электромагнитный клапан или 2 в зависимости от их разновидностей. Это самое надёжное устройство защиты «Аквастопа». Исходя из исследований специалистов, устройство «даёт сбой» в очень редких случаях.

Что такое Аквастоп

АкваСтоп – это общее название системы защиты бытовых приборов от утечки воды. У разных производителей она имеет разное наименование: Aqua-Stop, Aqua-Alarm, Waterproof, Aqua-Safe.

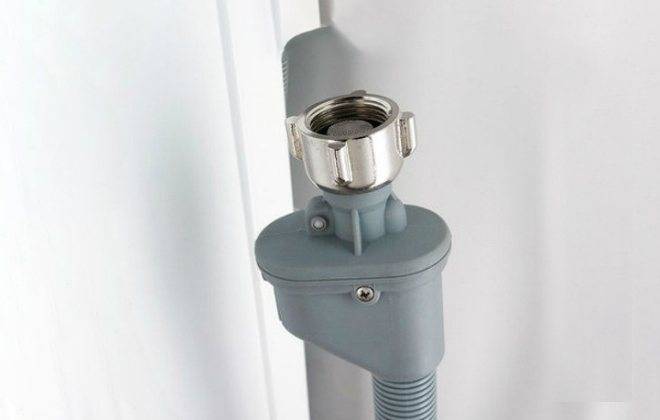

Система выглядит как обычный шланг в защитном кожухе с клапаном, перекрывающим подачу воды в случае разрыва, протекания, трещин на шланге, износа уплотнителя. Основная функция – защита жилья от потопа. Ее устанавливают на стиральные и посудомоечные машинки.

Можно ли обойтись без Аквастопа в бытовой технике? Можно, но это небезопасно. Чрезмерное давление и гидроудары в системе водопровода – частые явления. Последствия могут быть плачевными как для владельца квартиры, так и для его соседей.

Принцип работы

Конструкция Aqua-Stop:

• блок клапанов;
• шланг;
• поплавок;
• поддон;
• провод безопасности;
• кнопка сброса лишней воды.

Система Aqua-Stop для посудомоек и стиралок работает по схожему принципу, однако есть незначительные различия.

В стиральных машинах шланг рассчитан на давление 70 бар, а это в 7 раз выше допустимых показателей. На конце установлена главная деталь – вентиль безопасности. Обычно он закрыт, его открывают при подключении стиральной машинки к электросети.

Клапаны размещают друг за другом для дополнительной защиты от течи в случае неисправной работы одного из них. Провода блока управления прячут под внешнюю герметичную оболочку шланга. В случае ее повреждения влага стекает в поддон. В нем находится поплавок, который поднимается и замыкает микровыключатель. В результате аварийный клапан закрывается.

Конструкция Аквастоп в ПММ аналогичная: поддон, поплавок с датчиком, гибкий шланг, модуль электроклапанов. Главное отличие – рабочий и аварийный клапаны находятся в одном блоке, между ними отсутствует гибкий шланг, что повышает защиту от протечек. Этот вид защиты называют электромагнитным. Его надежность – 99%.

Принцип работы системы для посудомоечных машин:

1. Влага стекает в поддон.
2. Поплавок поднимается при уровне воды 200 мл.
3. Электропитание клапана безопасности приостанавливается.
4. Клапан закрывает просвет шланга.
5. Насос выкачивает воду из цоколя машинки.

После ликвидации неисправностей нажимают кнопку сброса для возобновления работы системы.

Кроме электромагнитного существует еще два вида – механический и механический с абсорбентом. Они имеют разную конструкцию и тип срабатывания.

Механическая система отличается простотой конструкции. В современной технике практически не используется. Это пластмассовый корпус на шланге подачи воды с пружинным клапаном. При стабильном давлении в трубопроводе подача происходит в обычном режиме. При повышенном давлении пружина перекрывает вход шланга. Надежность системы – 85%.

Механическая система с абсорбентом состоит из клапана, пружины и плунжера. Абсорбирующее вещество находится в резервуаре.

Принцип работы:

1. Влага стекает в резервуар.
2. Абсорбент впитывает влагу и увеличивается в размере.
3. Пружина давит на плунжер, а он – на клапан.

Надежность – 99%.

Недостаток – абсорбент со временем становится твердым и более не способен выполнять свою функцию, шланг с кожухом приходится заменять новым.

Зачем нужен «Аквастоп»?

Посудомоечные машины (ПММ), работая с водой, являются источником опасности — если произойдет утечка воды, проблем не избежать. Причиной потопа может стать как поврежденный шланг, так и внутренний сбой, сопровождающийся избыточным забором воды.

Подтопление нанесет ущерб не только владельцам, но и соседям — если речь идет о многоквартирном доме. Оплата судебных исков от пострадавших жильцов может многократно превысить стоимость бытовой техники, ставшей причиной потопа.

Какова бы ни была причина утечки, машина должна ее предотвратить. Посудомойка сама регулирует подачу и отведение воды, избавляя человека от контроля процесса мойки.

READ Как подключить led ленту к материнской плате

Как подключить

Провести монтаж посудомойки можно самостоятельно, для этого требуется небольшой набор инструментов. Пошаговая инструкция выглядит следующим образом:

1. Перекрывается подача воды. При создании системы водоснабжения часто проводится установка крана в непосредственной близости от оборудования. За счет него можно перекрыть только одну часть водопровода.
2. Старый шланг откручивается. Если посудомойка эксплуатировалась долго, то для этого потребуется ключ.
3. На место старого изделия прикручивается новое. При выборе шланга учитывается диаметр и тип резьбы. Специалисты не рекомендуют использовать переходники, так как они существенно снижают надежность системы водоснабжения.
4. Используется изоляционная лента для повышения герметичности соединения. Аквастоп для посудомоечного оборудования часто поставляется с пластиковым соединительным элементом, который нужно защитить от механического воздействия.
5. После проведения работы следует проверить герметичность соединения. Не допускается применение посудомойки даже в случае появления нескольких капель на соединительном элементе.

В случае монтажа электромагнитной системы нужно провести подключение штекера к датчику распознавания протечки. Проблем с этим не возникает, так как вход находится у заливного клапана. Подключить посудомоечную машину, если не хватает длины шлангов сложно, так как система Аквастоп не должна подключаться с большим количеством соединений.

Как слить ополаскиватель из посудомоечной машины. Как использовать ополаскиватель для посудомойки

Во время ремонта как стиральных, так и посудомоечных машин выясняются довольно распространённые, но, честно говоря, глупые ошибки людей. Используя ополаскивающие средства, они совершенно не задумываются о том, куда нужно его заливать, ведь в большинстве своём оказывается, что они льют его туда же, куда и добавляют порошок. Получается, что ополаскиватель, предназначенный для посудомойки, расходуется попросту зря, ведь, заливая его не туда, куда нужно, эффекта никакого вы не добьетесь.

Прежде всего нужно сказать, что перед использованием и эксплуатацией посудомоечной машины, как, впрочем, и любой другой бытовой техники, нужно внимательно и тщательно изучить инструкцию, в которой прописаны все основные правила применения того или иного устройства, назначения всех «кнопочек» и функций,в нее. Ну и конечно же там наверняка схематически будут нарисованы все элементы и детали машины, в том числе отсек, предназначенный для ополаскивателя.

Средство ополаскивания расходуется в самой финальной стадии мойки, поэтому если он попадает в резервуар с водой гораздо раньше, то эффекта от него наблюдаться не будет

Важно также понимать, что ополаскиватель — это не просто освежитель или устранитель неприятного химического запаха с посуды после процедуры мойки. Он имеет также следующие функции:

• устранять разводы и капли воды с посуды;
• минимизировать контакт деталей и элементов посудомоечной машины с кислотами, щелочами и прочими составляющими химических моющих средств, которые могут навредить посудомойке;
• придать посуде особый блеск, чистоту и белизну.

Теперь мы знаем, для чего нужен ополаскиватель для посудомоечной машины, какую роль он играет и почему так важно его использовать, теперь же нужно выяснить, куда именно заливать ополаскиватель в посудомоечную машину. В принципе, отсек для всех химических средств располагается в дверце посудомоечной машины, и это знают все

А вот как действовать дальше – разбираются далеко не все. В какое конкретно отделение кюветки заливать ополаскиватель для посудомоечной машины – это желательно посмотреть в инструкции для посудомойки, потому что для каждой модели расположение этого отделения будет разным. Однако чаще всего это герметично закрывающейся отсек, расположенный прямо посередине.

Ополаскивающее средство необходимо залить именно в это отделение перед включением функции «мойка», не забудьте при этом в соседний отсек добавить порошок. Ответим на распространённый вопрос: «Сколько ополаскивателя нужно добавить в посудомоечную машину?» Обычно это определяется индивидуально тем более что практически каждый производитель обязательно пишет на упаковке способ применения. Однако имейте в виду, что чаще всего производители завышают единичную норму дозировки, потому что ему выгодно, чтобы упаковка закончилась как можно быстрее, чтобы вы вновь пришли за его продукцией в магазин.

Общие сведения о системе аквастоп

Под понятием Aquastop подразумевается устройство, которое способно защитить помещение от затопления, случающегося в результате повреждений шланга машинки.

Заливной шланг стирального устройства может повредиться по разным причинам:

• лопнуть;
• быть порезанным предметами с острой кромкой;
• испорчен домашними животными.

Нельзя сбрасывать со счетов банальный срыв, от которого никто не застрахован. Привести к затоплению способна и трещина на фитинге трубы, ведущей к стиралке. Но какими бы ни были причины, они ведут к существенным финансовым потерям, ведь ремонтировать придется не только свою, но и соседскую квартиру.

http://vsestiralnie.com/catalog/stiralnye_mashiny/filter/s_kontrol_zahita-is-ea1b1964c469d93e71b1d452eb2226b2/apply/?utm_source=technika_expert&utm_term=aquastop

О функциональности

Многие хозяева уверены, что давление в системе водопровода их дома небольшое. А значит, необходимости в использовании дополнительногопредохранения от протечек нет. На самом деле, не все знают, что водопроводные сети подаются частым перепадам давления, образованию внезапных гидроударов. В этих ситуациях от затопления спасет шланг Аквастоп для машины посудомоечной Zanussi.

Стандартный механизм Аквастоп состоит их таких элементов:

• Электромагнитного или механического запирающих блоков.
• Гибкой трубки для залива воды.
• Поддона и поплавка.
• Проводки безопасности.
• Кнопки для выброса избытка воды.

Гибкая трубка для залива воды

Что такое Аквастоп и каковы его функции?

Шланг Аквастоп для посудомоечной машинки представляет собой обычный шланг, заключенный в защитный кожух и снабженный специальным приспособлением перекрывающим воду, поступающую в посудомойку во время аварии. Система срабатывает в случае протечки или разрыва шланга, предохраняя ваше жилище и жилище соседей снизу от неминуемого затопления.

Современные посудомоечные машины, в большинстве своем, защищены от протечек полностью. Производители ставят на них заливной шланг Аквастоп, а вместе с ним снабжают корпус машины специальным поддоном с электромеханическим приспособлением. Работает приспособление по следующей схеме:

• внутри посудомоечной машины возникает протечка;
• поддон начинает наполняться водой;
• поплавок внутри поддона посудомоечной машины всплывает, подымая рычажок;
• рычажок замыкает электрическую цепь, срабатывает электрический клапан и перекрывает воду.

Получается, что шланг защищает наружная система Аквастоп, а посудомоечную машину изнутри защищает внутренняя система Аквастоп. Специалисты отмечают, что система Аквастоп электромеханического и абсорбентового типа защищает посудомоечную и стиральную машину на 99%, лишь в 8 случаях из 1000 система не срабатывает должным образом, и протечка все же возникает. У механических клапанов Аквастоп статистика хуже, из 1000 случаев срабатывания 147 протечек, получается примерно 85% успеха. Поговорим о разновидностях систем Аквастоп для заливных шлангов и их устройстве подробнее.

Как устроена данная система?

Вы уже догадались, что система Аквастоп, защищающая шланг посудомоечной машины, может иметь разные конструкции. Именно на посудомойки производители устанавливают:

1. простую механическую Аквастоп;
2. абсорбентовую механическую Аквастоп;
3. электромагнитную Аквастоп.

Простая механическая Аквастоп для шланга сейчас встречается все реже, но ее еще можно встретить на некоторых бюджетных посудомойках Bosch. Основу системы составляет специальная пружина и клапан. Пружина рассчитана на определенное давление воды и если давление не меняется, то шланг работает как обычно. Если происходит повреждение шланга, порыв или гидроудар, давление воды резко меняется и в ту же секунду пружина срабатывает, плотно закупоривая клапан.

Простой механический клапан Аквастоп не в состоянии полностью защитить шланг машины от протечки, но что же остальные. Абсорбентовый механический Аквастоп надежнее. В основе механизма плунжер с клапаном, пружина и специальный абсорбент в резервуаре. Работает система так:

• если возникает хоть минимальная протечка, то влага из шланга попадает в защитный кожух;
• абсорбент быстро намокает и расширяется;
• от этого срабатывает пружина с плунжером и замыкают клапан.

Главным недостатком абсорбентового Аквастопа является то, что его защитный клапан одноразовый. Как только абсорбент внутри корпуса намокает и расширяется, он твердеет и запирает клапан и повторно использовать его уже нельзя, как впрочем, и весь шланг.

Электромагнитная система Аквастоп машины Bosch основана на принципе работы электромагнитного клапана. В корпус устройства в основании шланга устанавливается либо один клапан, либо два. Как только вода попадет в защитный кожух шланга, она начинает стекать в поддон машины Bosch, а там находится электромеханическое приспособление (принцип работы описан в 1 пункте). Приспособление срабатывает и полностью перекрывает воду, поступающую в посудомоечную машину Bosch (или другую).

Как установить/заменить своими руками?

Теперь давайте разберемся, как проверить сработал шланг Аквастоп или нет. Ну, во-первых, самым главным признаком того, что шланг все-таки сработал, является то, что посудомоечная машина «ни в какую» не захочет закачивать воду, она просто не сможет это делать. Во-вторых, посудомоечная машина Bosch выдаст системную ошибку. Код ошибки Е15 у посудомоечной машины Bosch как раз и означает, что сработала система Аквастоп, стоит его расшифровать, и все сразу станет ясно.

Но бывает так, что код ошибки посудомоечная машина Bosch так и не выдала, а вода все равно в посудомойку не поступает. Что делать?

1. Нужно перекрыть воду.
2. Открутить шланг Аквастоп.
3. Заглянуть внутрь шланга, сразу за гайкой должен просматриваться клапан.
4. Если клапан плотно прижат к гайке и между ним и ребром нет зазора, значит, вода через такой шланг не пройдет – Аквастоп сработал.

Как проверить Aqua-Stop

Работу Аквастоп проверить несложно. После подключения шланга к водопроводу проверяют подачу воды. Если она льется, значит, система исправна.

Клапан проверяют мультиметром. Прибор измеряет сопротивление. У рабочего клапана оно составляет – 500-1500 Ом.

В инструкциях к посудомойкам и стиральным машинкам производитель предоставляет коды ошибок с описанием проблемы. К примеру, техника Bosch выдает ошибку Е15 в случае протечки. В ряде случаев предупреждение на дисплее не появляется, а вода не поступает.

Последовательность действий в этом случае такая:

1. Перекрыть кран подачи воды.
2. Открутить шланг системы Аквастоп.
3. Заглянуть в шланг – клапан расположен сразу за гайкой.
4. Если просвет закрыт – сработала система, и подача воды прекращена.

К технике с электромагнитным видом защиты применяют дополнительный метод проверки. С внешней стороны машинки снимают нижнюю защитную планку и осматривают поддон. Если там стоит вода, значит, сработала система.

Посудомоечные машины и система аква-стоп

Посудомоечные машины подразделяются по размерам на компактные, узкие и полноразмерные машины. Компактные посудомоечные машины рассчитаны на мойку 4-5 комплектов посуды и имеют размер 45х55х50 см. (Высота/Ширина/Глубина). Узкие посудомоечные машины рассчитаны на 7-9 комплектов посуды и имеют размер 82х45х59(В/Ш./Г) Полноразмерные посудомоечные машина в свою очередь рассчитаны на 13-15 комплектов посуды и их размер составляет . 82х60х59см (В/Ш./Г)Примечание: Комплектом посуды принято считать набор посуды, состоящий из трех разных тарелок, ножа, трех ложек, чашки с блюдцем и бокала для воды.

Разделение посудомоечных машин по способу установки

По способу установки посудомоечные машины можно разделить на встраиваемые и отдельно стоящие машины. Отдельностоящая посудомоечная машина устанавливается в любое место, где есть возможность подвода электропитания, водопровода и канализации. Для встраиваемых посудомоечных машин нужен специальный кухонный шкаф для встраиваемой техники.

У отдельно стоящих посудомоечных машинах управление машиной расположено выше дверцы загрузки. Управлять машиной можно в любое время моечного цикла.

Встраиваемые посудомоечные машины тоже можно разделить по виду передней дверцы. Дверца может иметь законченный вид с ручкой и сама быть фасадной частью кухонного гарнитура. А может служить основанием для навески дверцы кухонного гарнитура. Таким образом, посудомоечную машину не будет видно, и фасад кухни будет единым.

У встраиваемых посудомоечных машинах все управление машиной находится на торце передней дверцы и поэтому управлять машиной можно только при открытой дверце. Следовательно, если вы машину запустили для мойки отключить ее уже не удастся до окончания цикла.

Разделение посудомоечных машин по нагревательному элементу

При наличие в посудомоечной машине нагревательного элемента подводить к машине нужно холодную воду. При отсутствие нагревательного элемента подводится к машине горячая вода. Температура воды рекомендована 65*С.

Кстате о воде, а именно о давлении напора воды, который необходим для качественной работы посудомоечной машины. Рабочее давление водопровода должно быть от 100-1000 Паскалей.

При меньшем давлении заполнение машины водой будет очень длинным, а также верхнее и нижнее коромысло будут вращаться с маленькой скоростью и, расбрызг воды будет плохим и посуда будет мыться неудовлетворительно. (О работе машины читайте чуть ниже).

Также посудомоечные машины разделяются по таким функциям как: сушка посуды, подогрев посуды после мытья.

Разделяется у посудомоечных машин система управления. Система управления может быть электромеханическая или электронная, иметь таймер отсроченного мытья посуды(3/6/9 часов)

Еще одной важной опцией посудомоечной машины является функция система защиты от протечки воды, которую называют система аква-стоп. Остановлюсь на работе системы «Аква-стоп» подробнее

Система защиты посудомоечной машины от протечек воды

Защита от протечек называют система аква-стоп, aqua-stop, aqua-control.

система защиты от протечек воды, Аква-Стоп

Состоит система аква-стоп из:

1. Блока электромагнитных клапанов;
2. Шланга подачи воды;
3. Поддона посудомойки;
4. Контрольного поплавка;
5. Провода системы безопасности;
6. Кнопки Сброса.

Работает системы «Аква-стоп»

Работает система аква-стоп следующим образом

• Блок электромагнитных клапанов(1) состоит рабочего клапана и клапана безопасности. Оба вмонтированы в шланг подачи воды(2).
• При включении посудомоечной машины в электрическую сеть на клапан безопасности подается напряжение и он открывается, при этом рабочий клапан закрыт.
• При включении посудомоечной машины в рабочие режим мойки (тесть нажатии кнопки пуск) рабочий клапан открывается.
• Если происходит протечка воды, вода поступает в поддон посудомоечной машины(3).В поддоне установлен контрольный поплавок(4).При прибавлении воды в поддоне поплавок начинает всплывать и тем самым размыкает электрический контакт. Через провод безопасности(5) отключается питание клапана безопасности и он перекрывает воду. Система «Аква-стоп» сработала.
• Для приведения системы в рабочий режим. Предназначена кнопка Сброс. Ее надо нажимать при устранении всех неисправностей.
• Все знаменитые бренды посудомоечных машин имеют систему защиты от протечек — система аква- стоп.

На этом пока все! Успехов, Вам в ваших начинаниях!

Специально для сайта: Все про ремонт квартиры

55.61953237.741349

Выводы

Подводим итоги:

В большинстве бюджетных ПММ от протечек защищен один только корпус. Машинки более высокого класса чаще имеют более эффективную систему — в них, помимо корпуса, защищен и наружный шланг.
Наличие 100%-й защиты фактически не отражается на стоимости посудомойки. Тем целесообразнее выбирать модель, которая будет полностью защищена от утечек.
Рассматриваемый критерий не является ключевым при покупке ПММ

Обычно покупатели обращают внимание на дизайн, цену, загрузку, бренд, количество корзин и прочие вещи, которые бросаются в глаза или влияют на стоимость/качество машинки. А зря

Если случится потоп, убытки могут превысить стоимость техники.

Если вы, выбирая ПММ, предпочтете модель со 100%-й защитой от протечек, это не сильно отразится на вашем кошельке. Зато ваша посудомойка будет под полным контролем, а вы — застрахованы от неприятностей, связанных с потопом.
